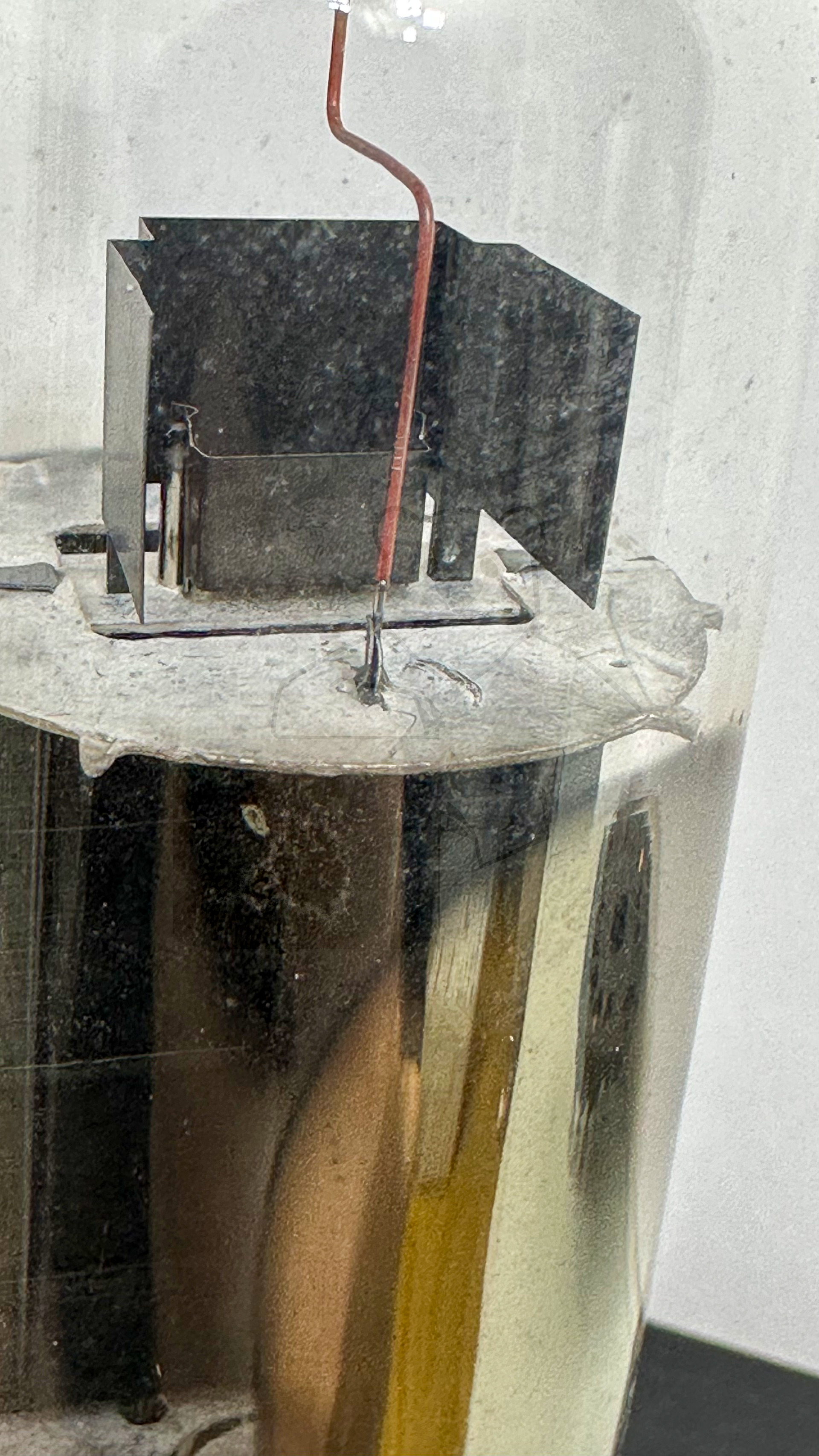

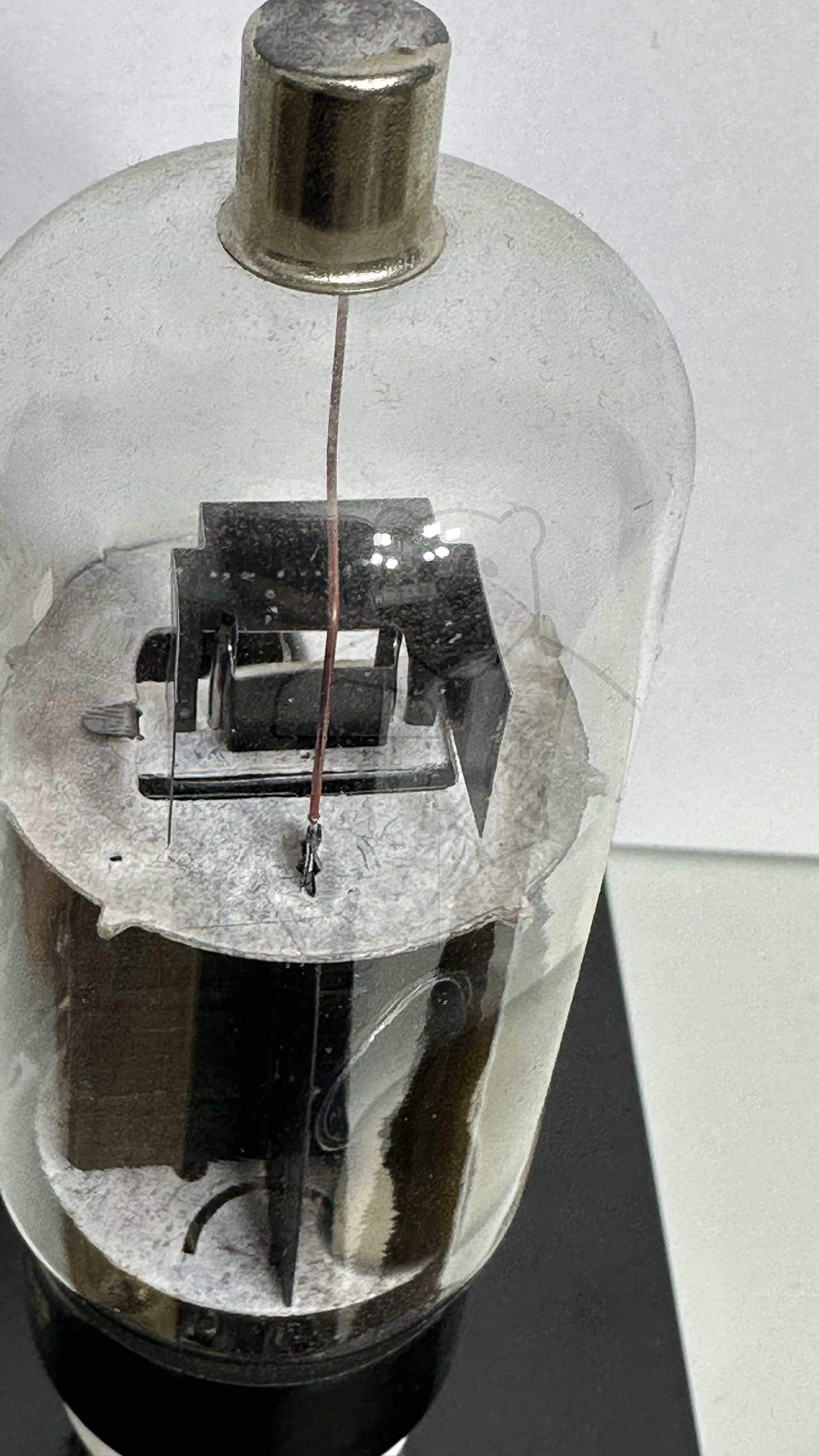

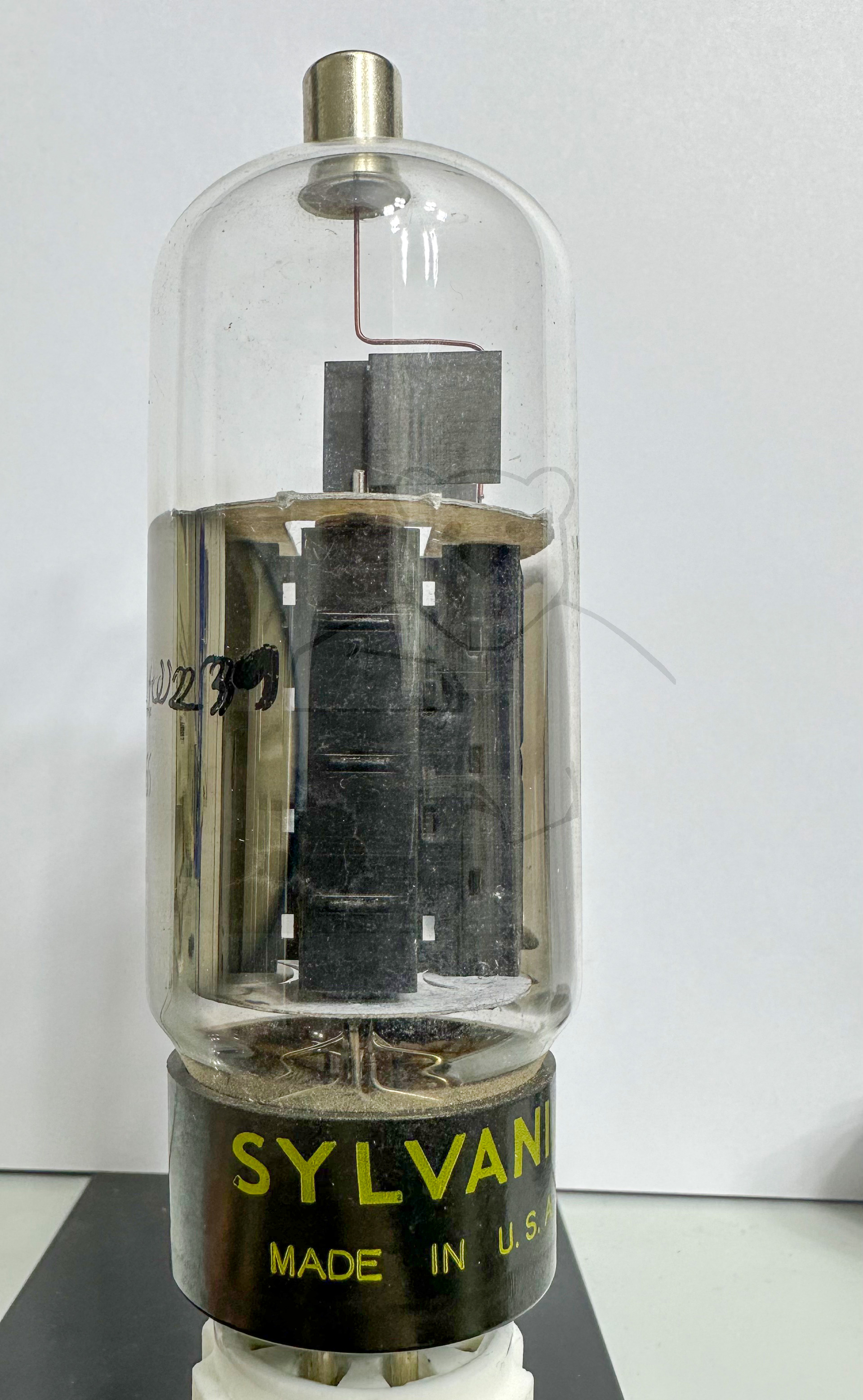

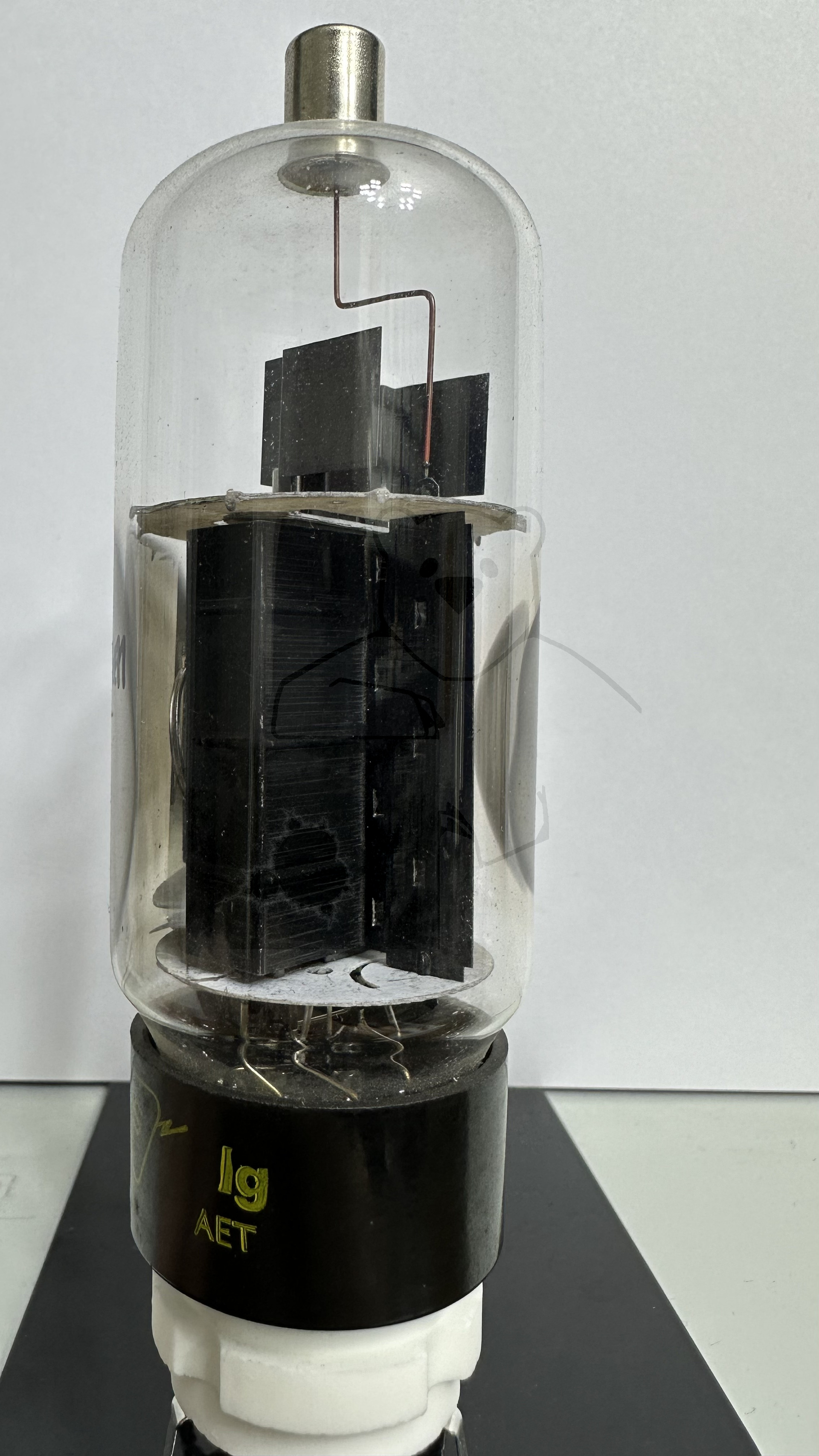

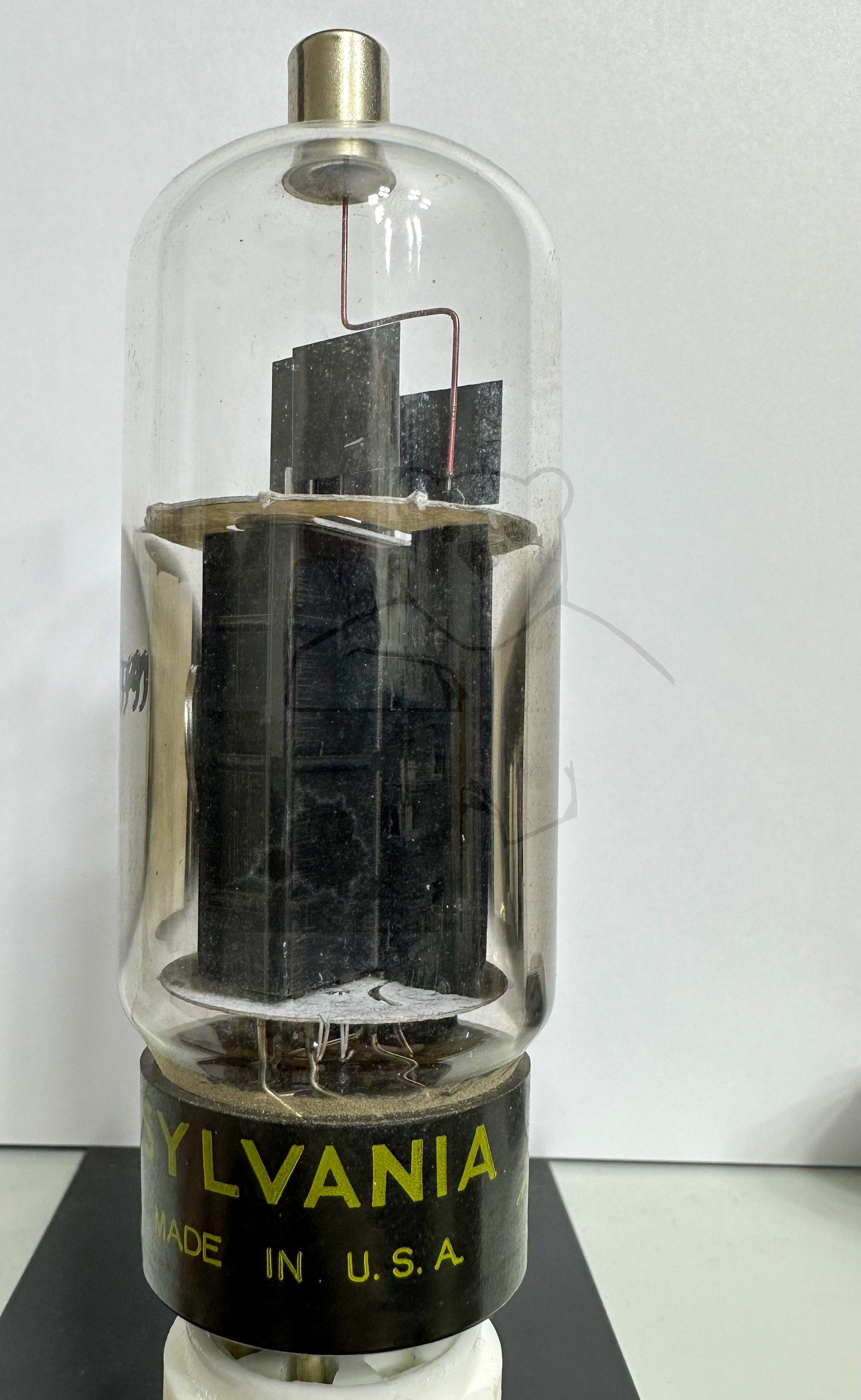

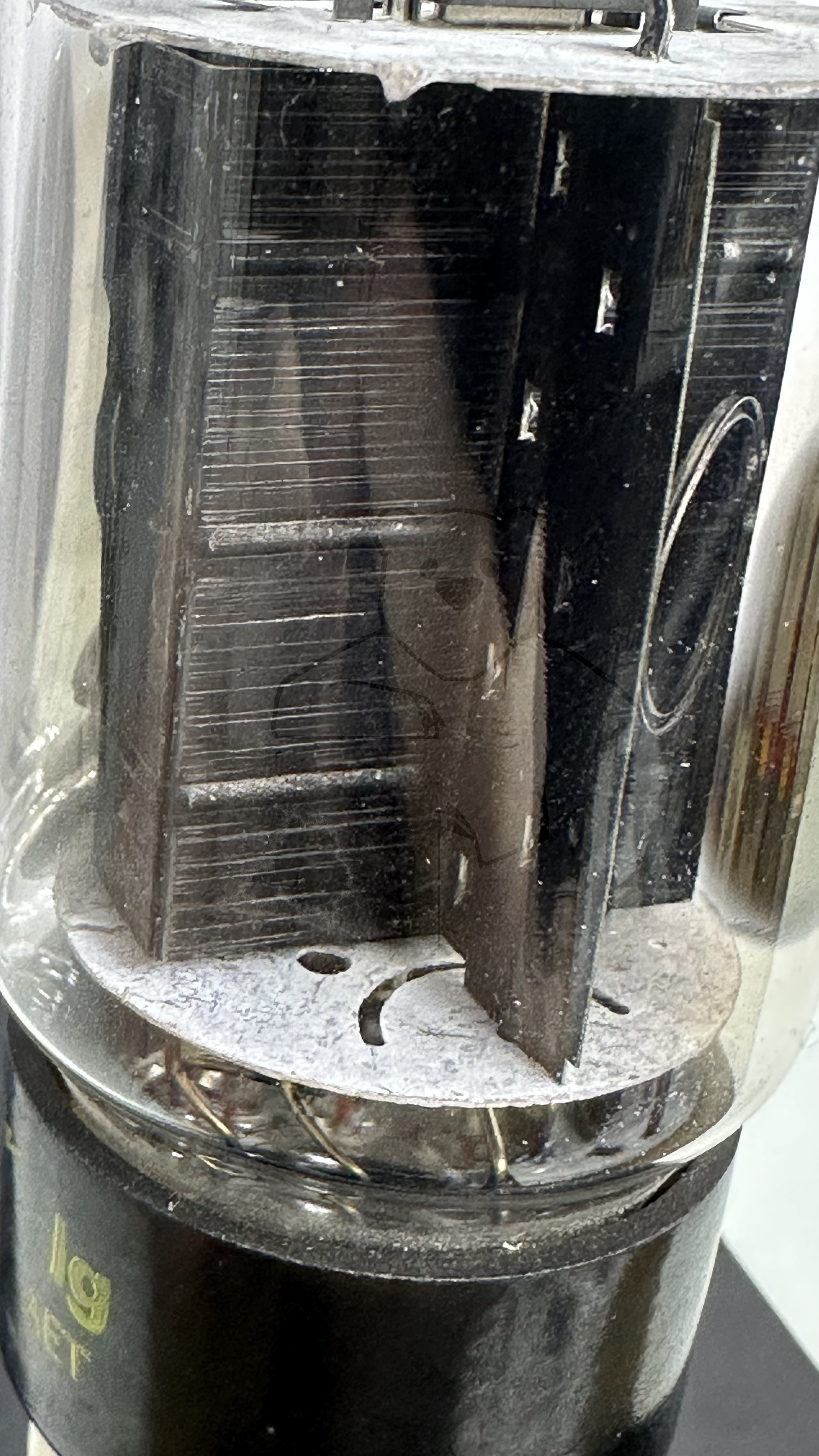

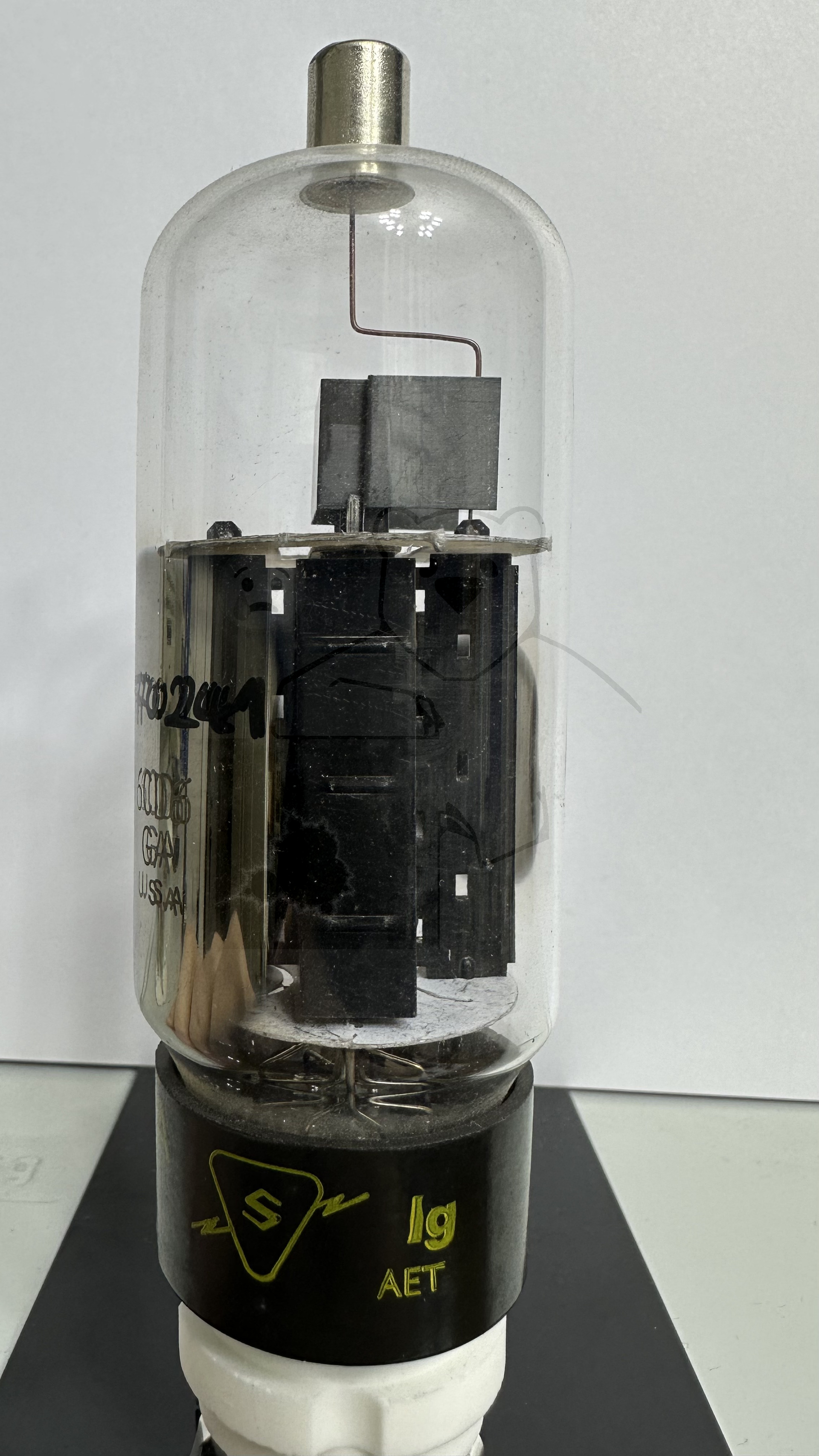

Daten und Bilder der Röhre: 6CD6GA

🔎 Beschreibung der Röhre: 6CD6GA

Name	6CD6GA
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	2,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:51:46

🔎 Beschreibung der Systeme für die Röhre: 6CD6GA

	System 1
Kathode	3
Gitter 1	5
Gitter 2	8
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Horizontalablenkung, Endroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

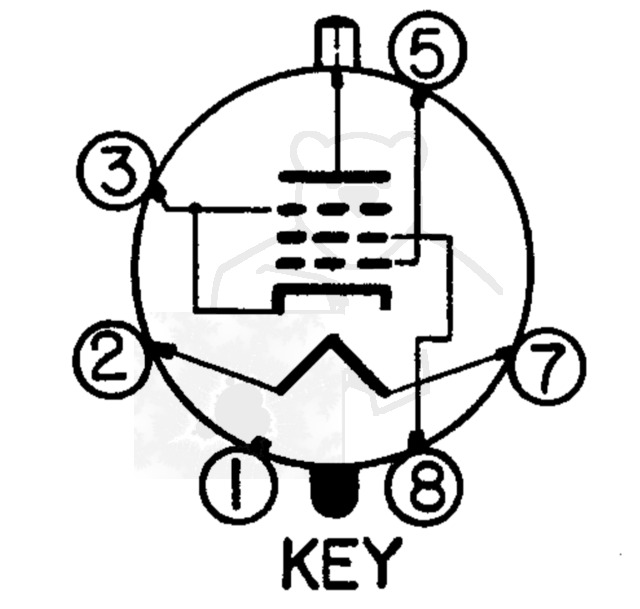

🔎 Sockelschaltung der 6CD6GA

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6CD6GA
Datenblatt 6CD6G Brimar Version 1 [www.tubedata.info].pdf (1366 kB)
Datenblatt 6CD6G Brimar Version 2 [www.tubedata.info].pdf (100 kB)
Datenblatt 6CD6G Sylvania.pdf (303 kB)
Datenblatt 6CD6G Tung-Sol [www.tubedata.info].pdf (137 kB)
Datenblatt 6CD6GA General Electric.pdf (417 kB)
Datenblatt 6CD6GA RCA [www.tubedata.info].pdf (226 kB)
Datenblatt 6CD6GA Tung-Sol [www.tubedata.info].pdf (79 kB)
Pruefkarte 6CD6G - Neuberger RPM370 Roehrenmessgeraet.pdf (267 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
