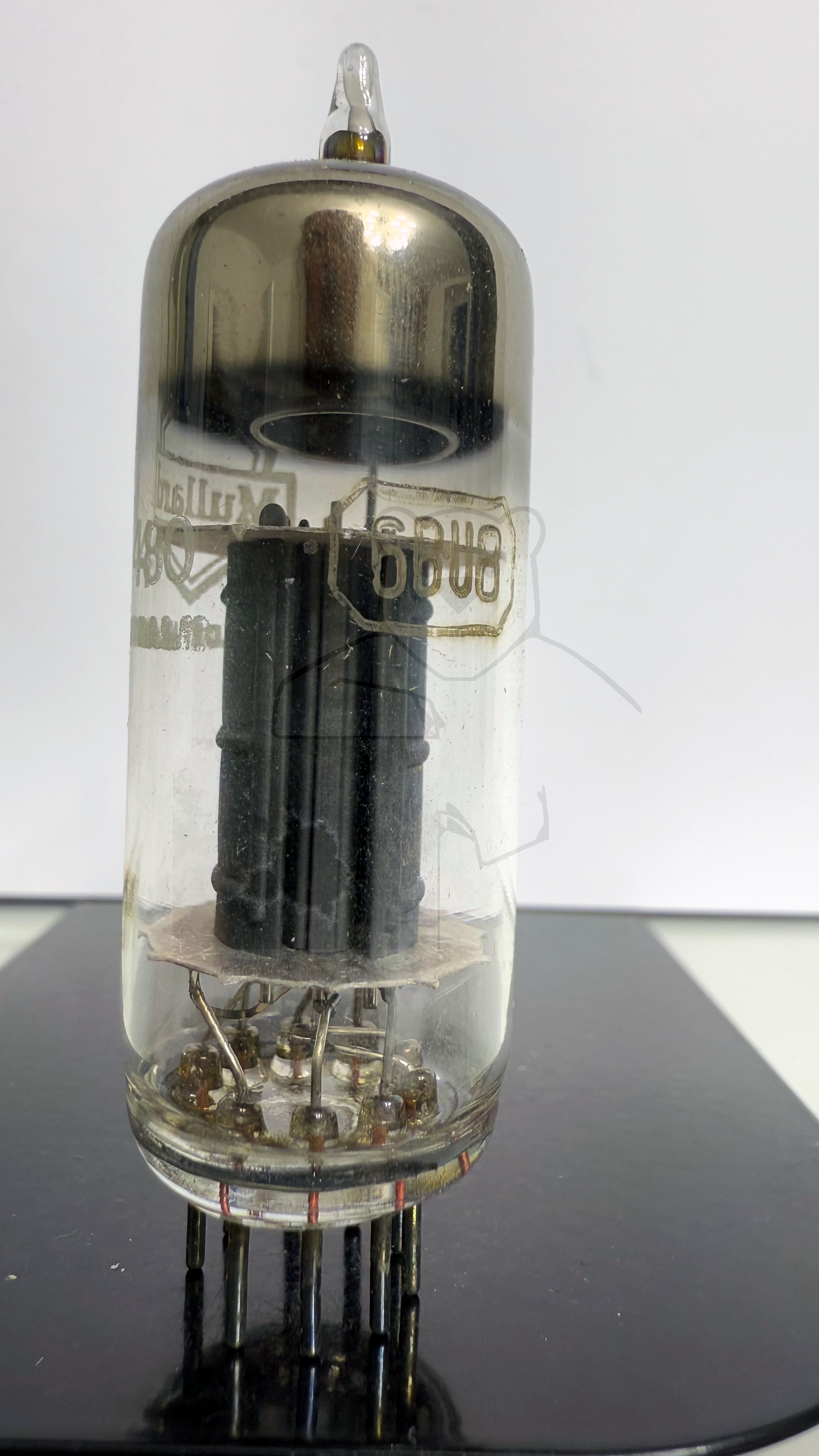

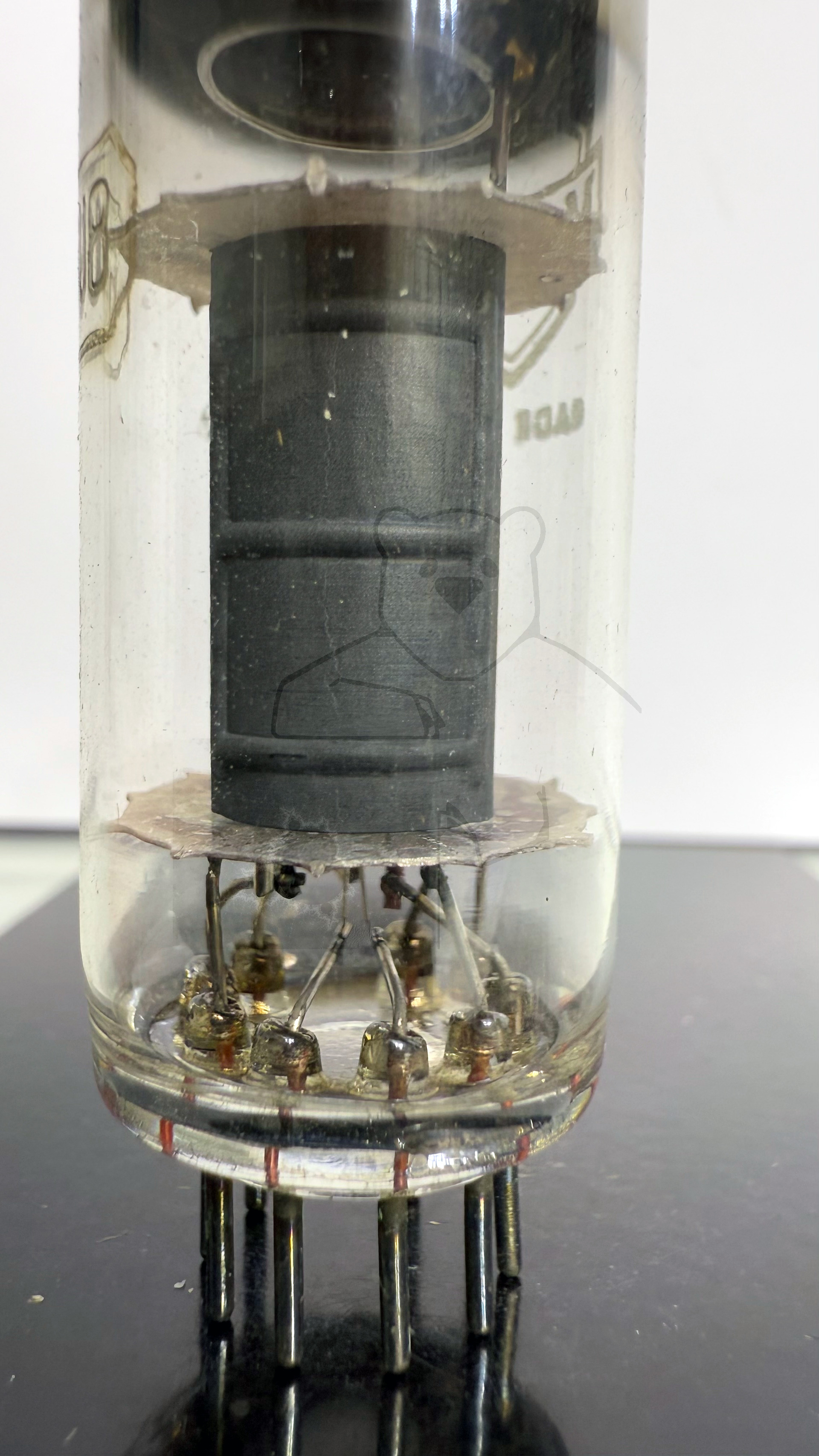

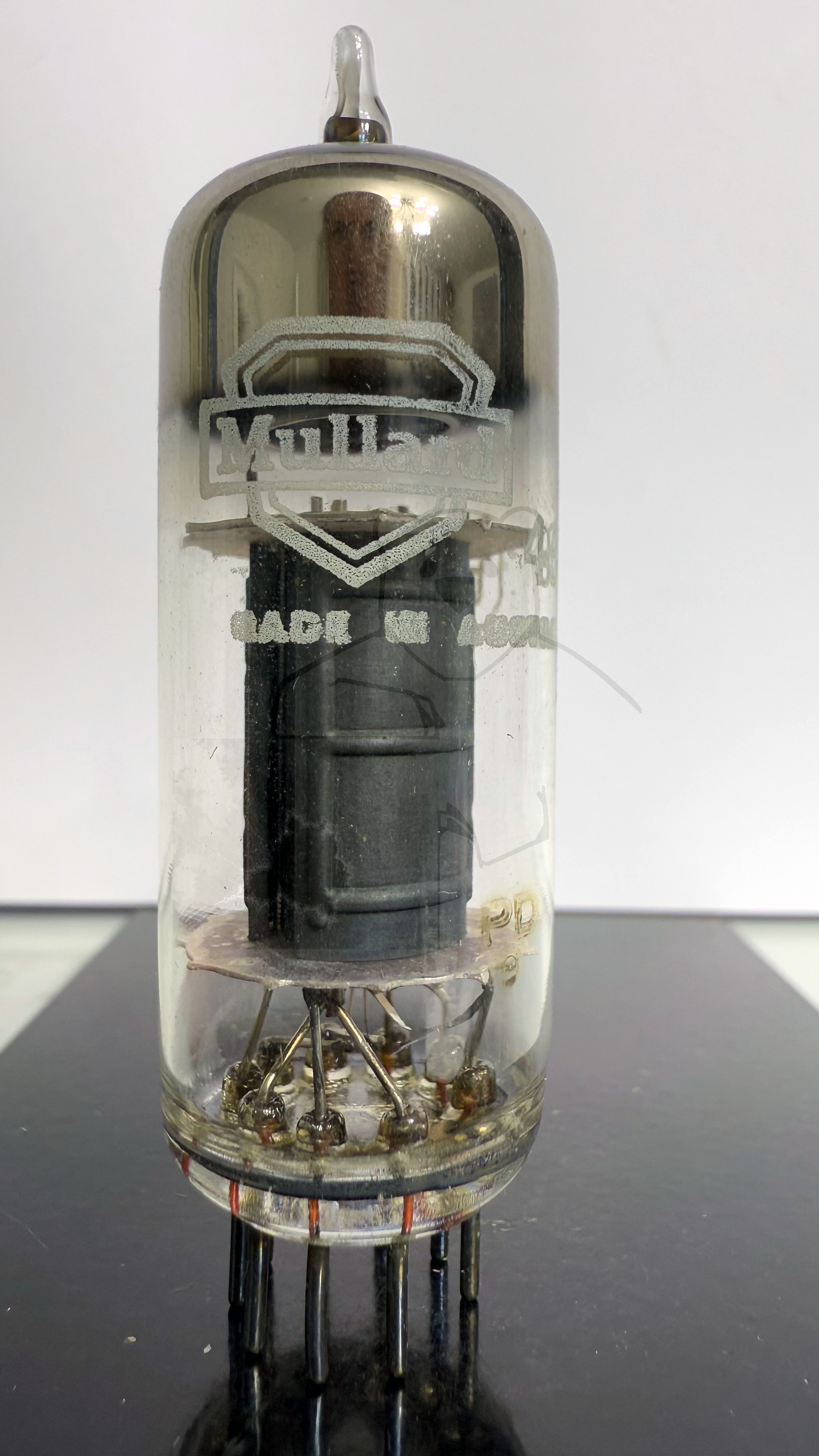

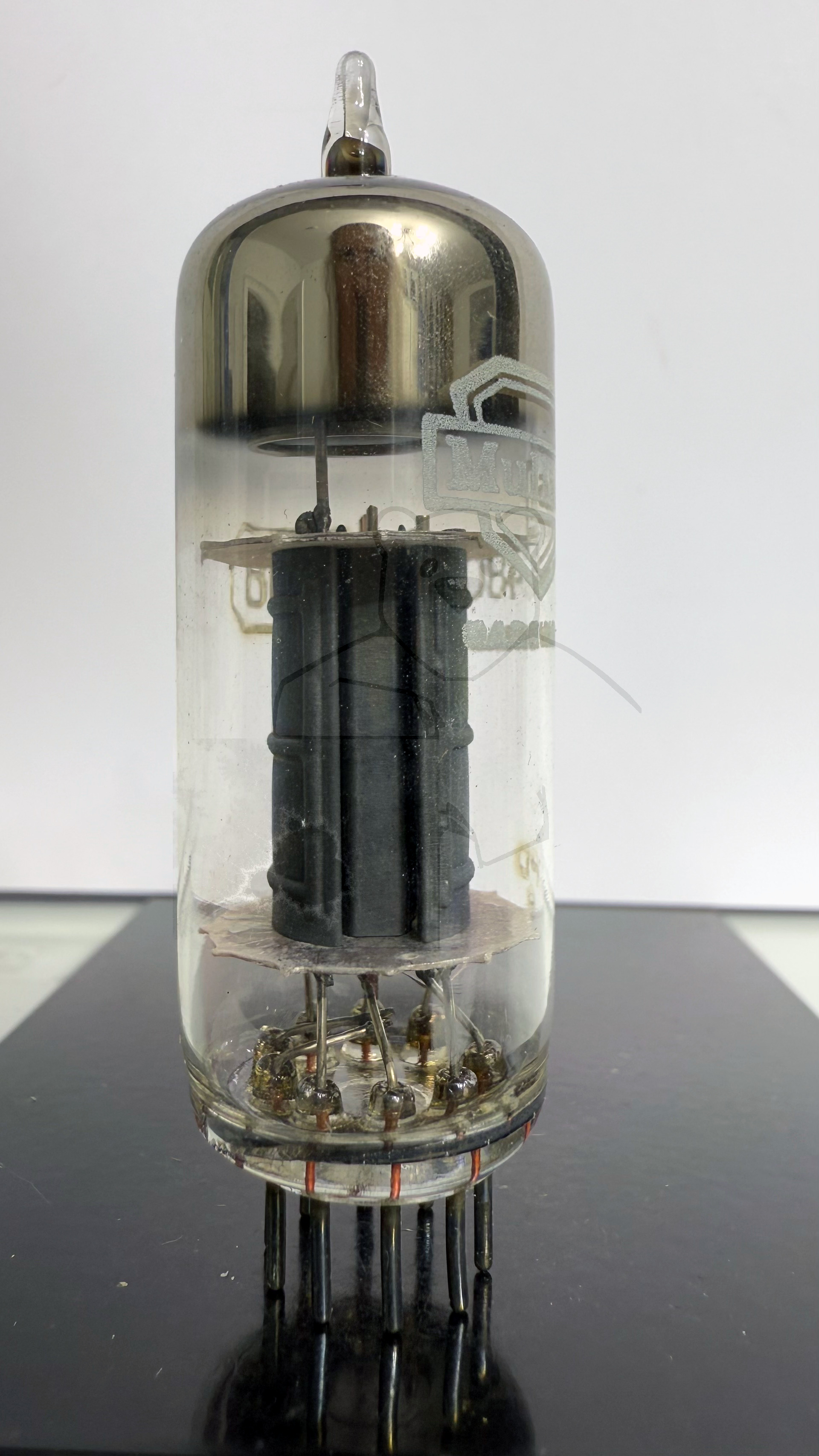

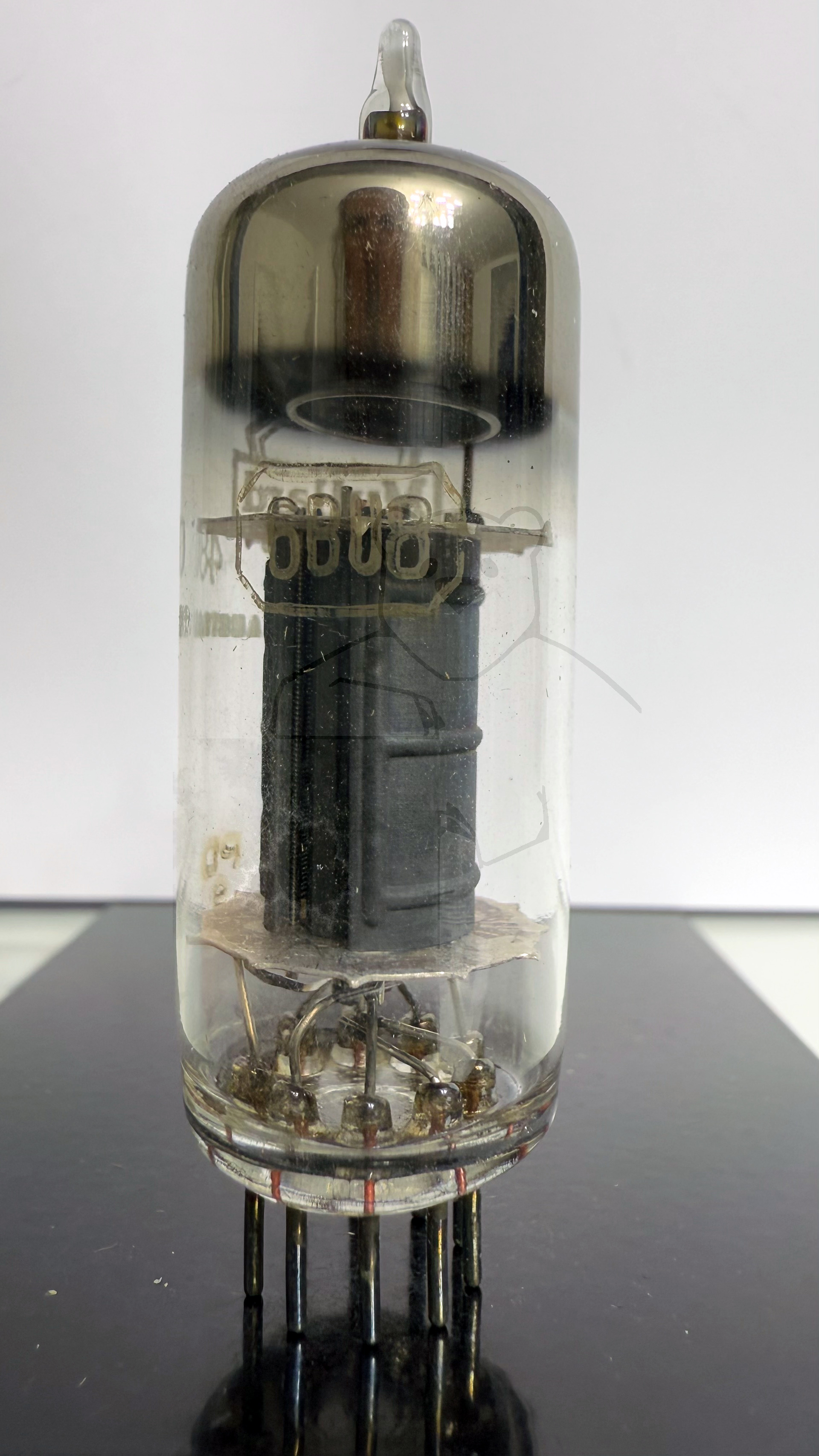

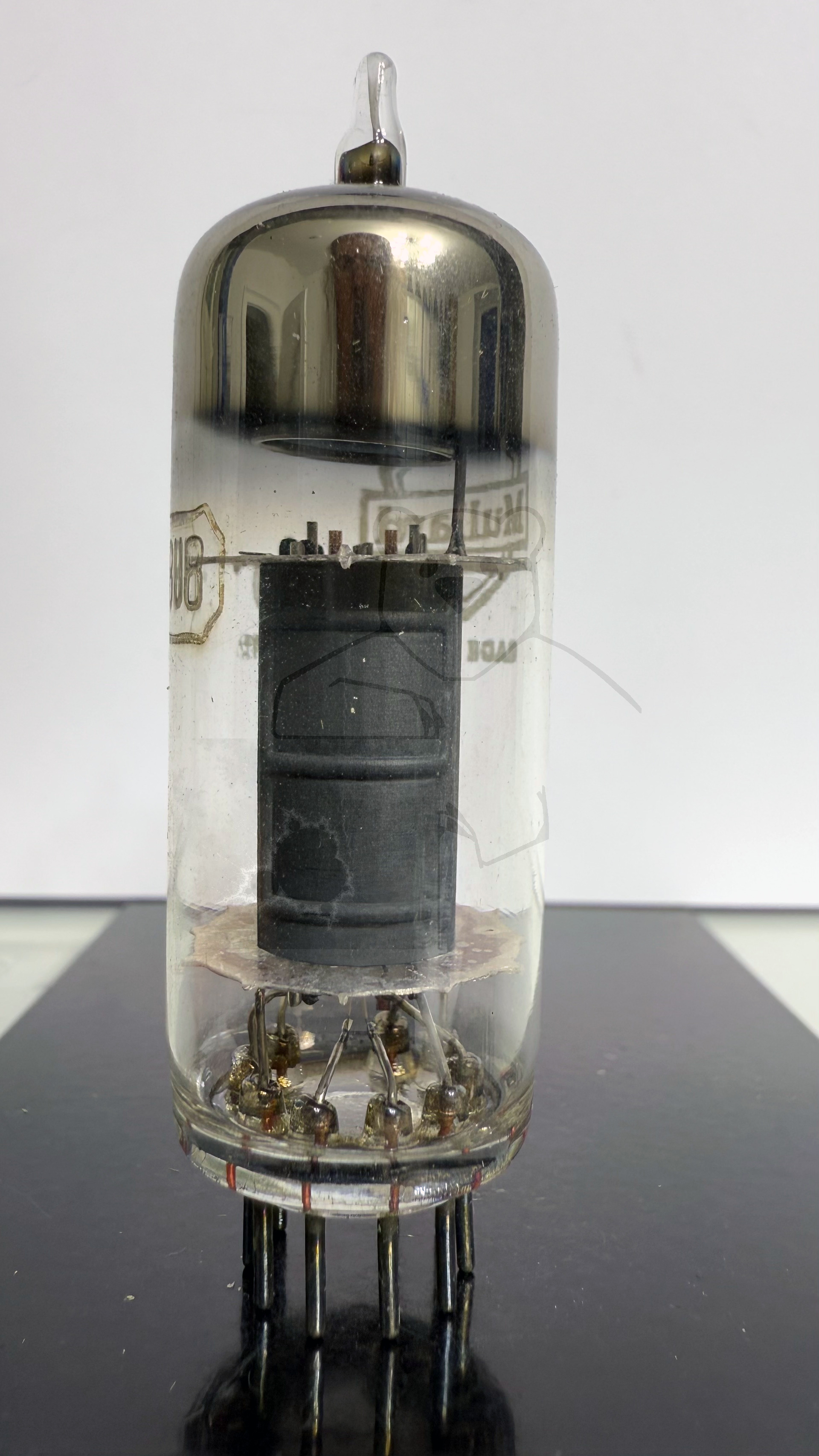

Daten und Bilder der Röhre: 6BU8

🔎 Beschreibung der Röhre: 6BU8

Name	6BU8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:40:31

🔎 Beschreibung der Systeme für die Röhre: 6BU8

	System 1	System 2
Kathode	1	1
Gitter 1	7	7
Gitter 2	2	2
Gitter 3	9	6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	3
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	2	2
Funktion	→ Bildsynchronisation	→ Bildsynchronisation

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

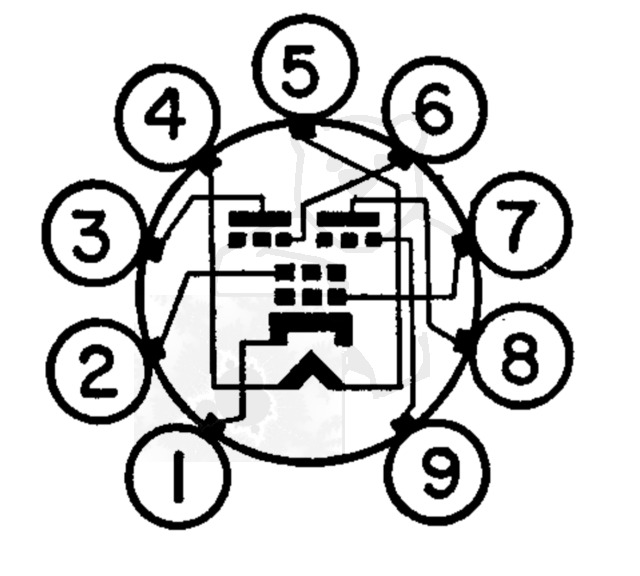

🔎 Sockelschaltung der 6BU8

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6BU8
Datenblatt 6BU8 General Electric.pdf (925 kB)
Datenblatt 6BU8 RCA [www.tubedata.info].pdf (326 kB)
Datenblatt 6BU8 Tung-Sol [www.tubedata.info].pdf (488 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
