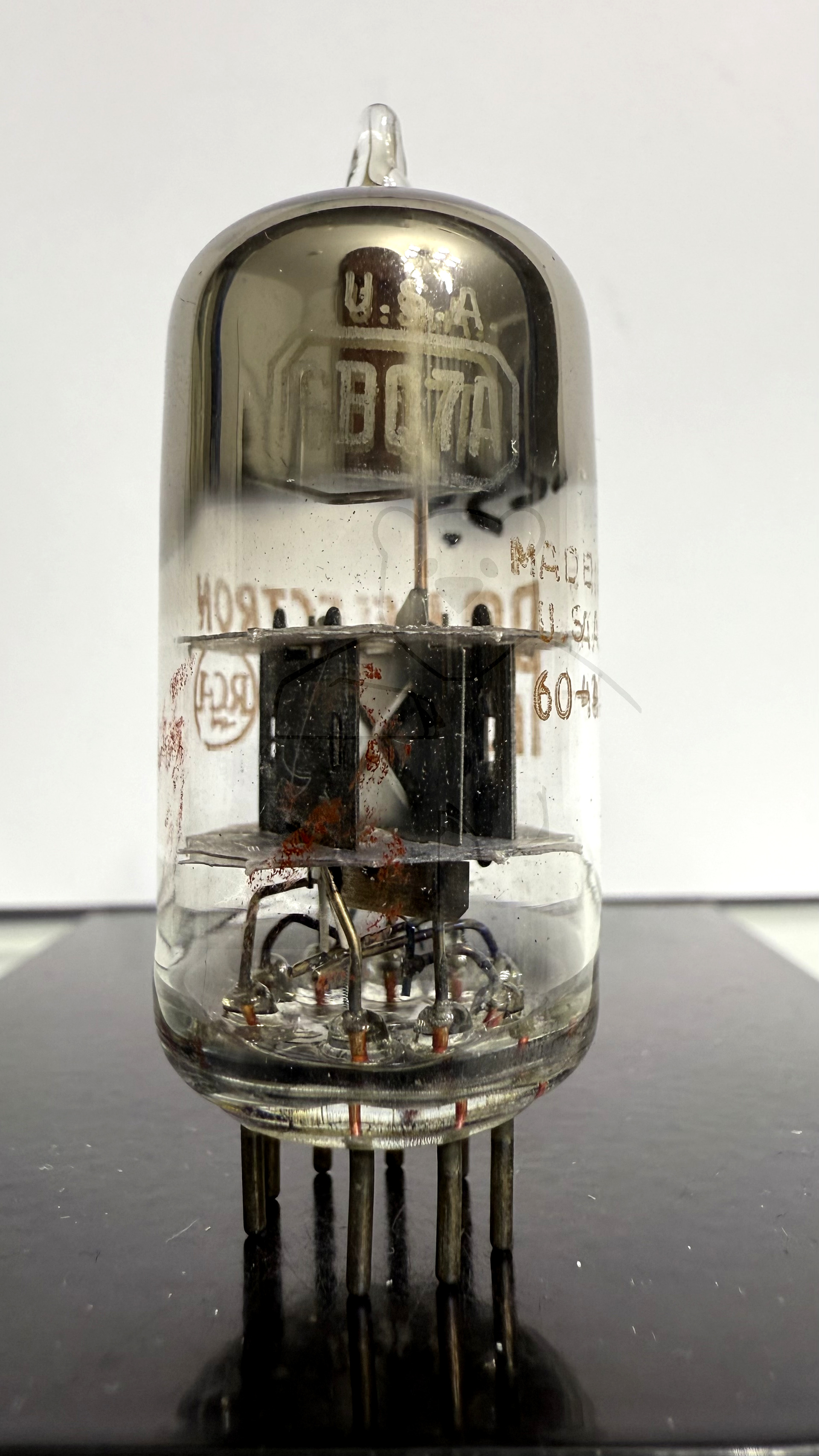

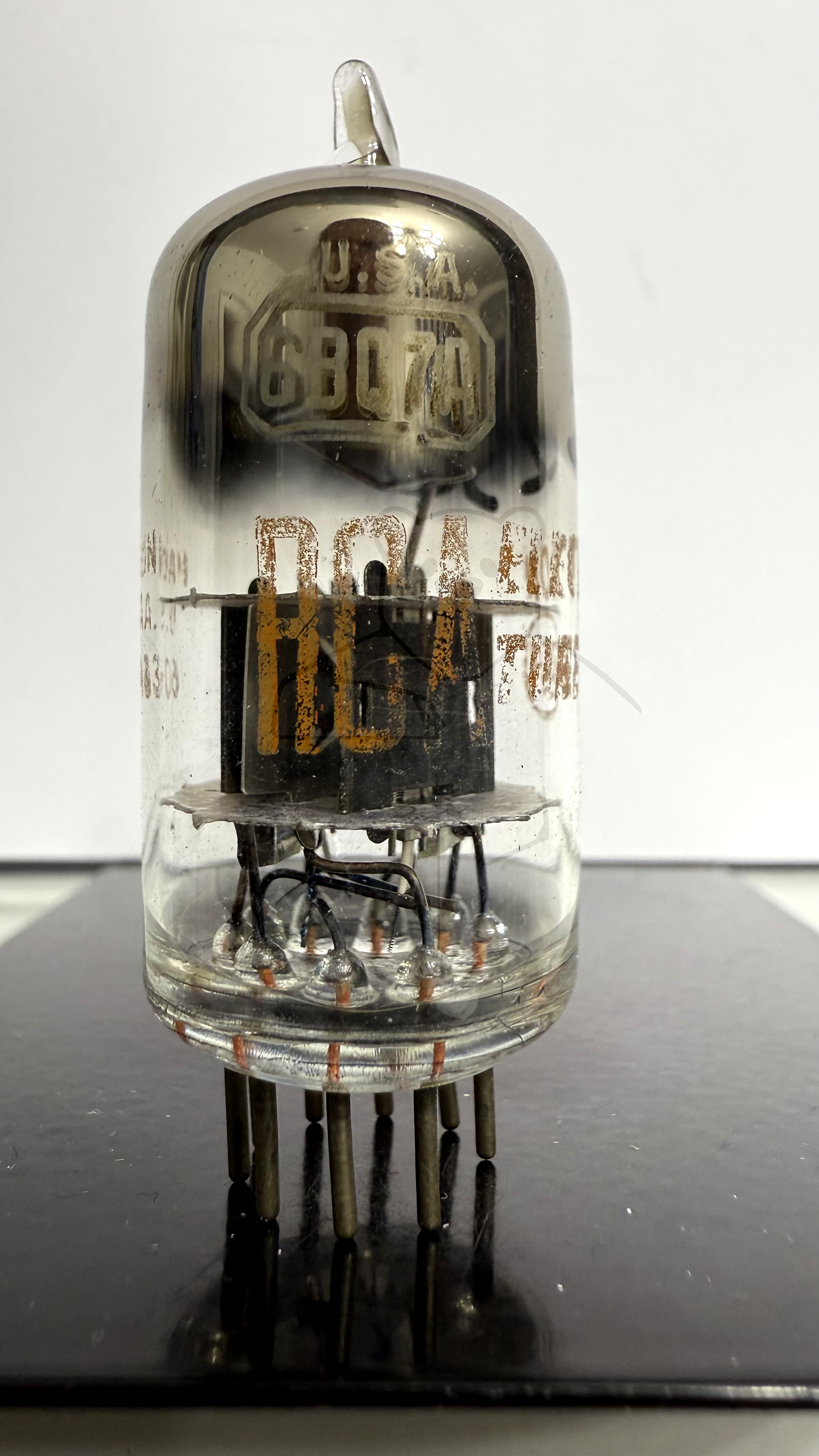

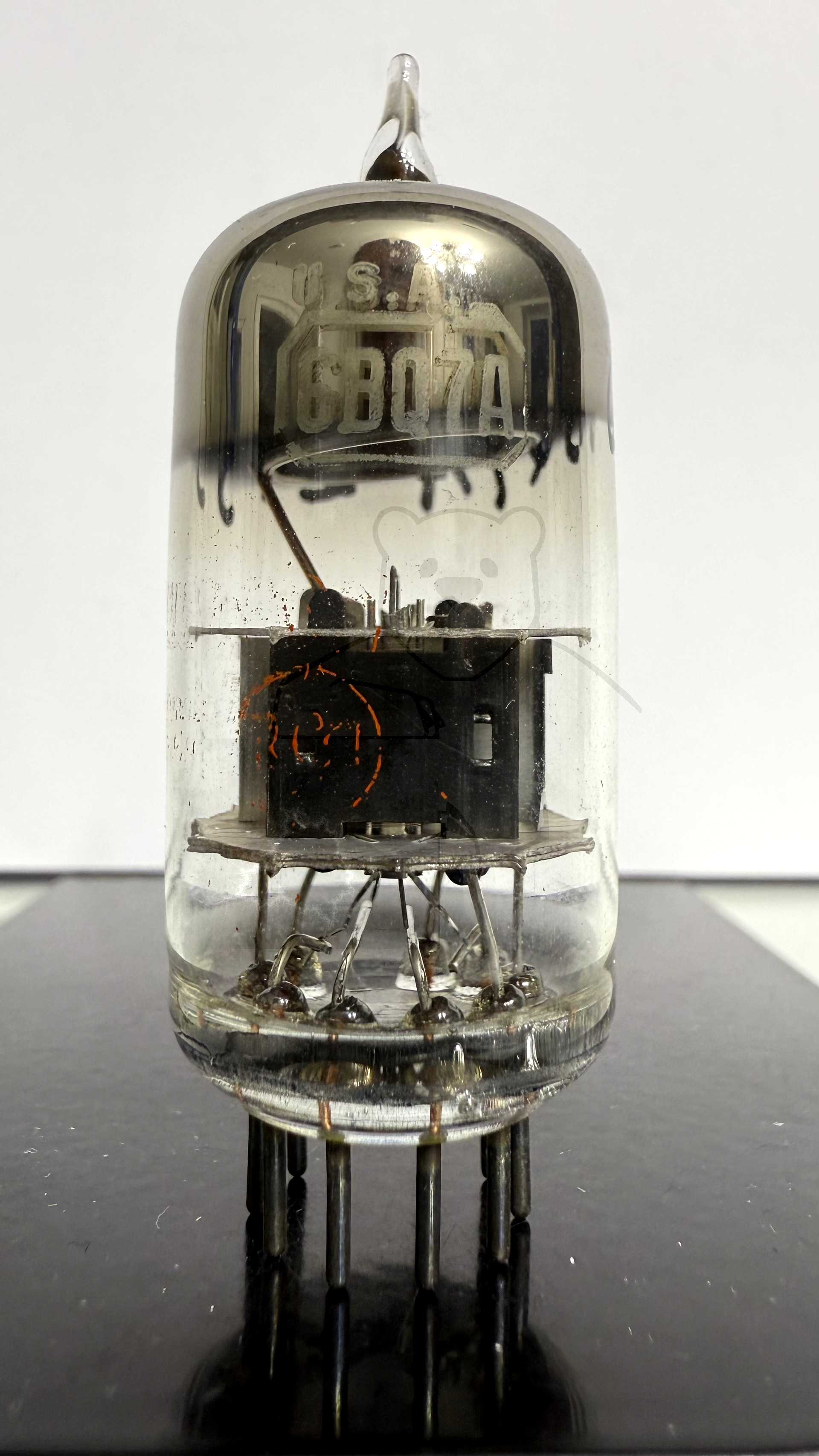

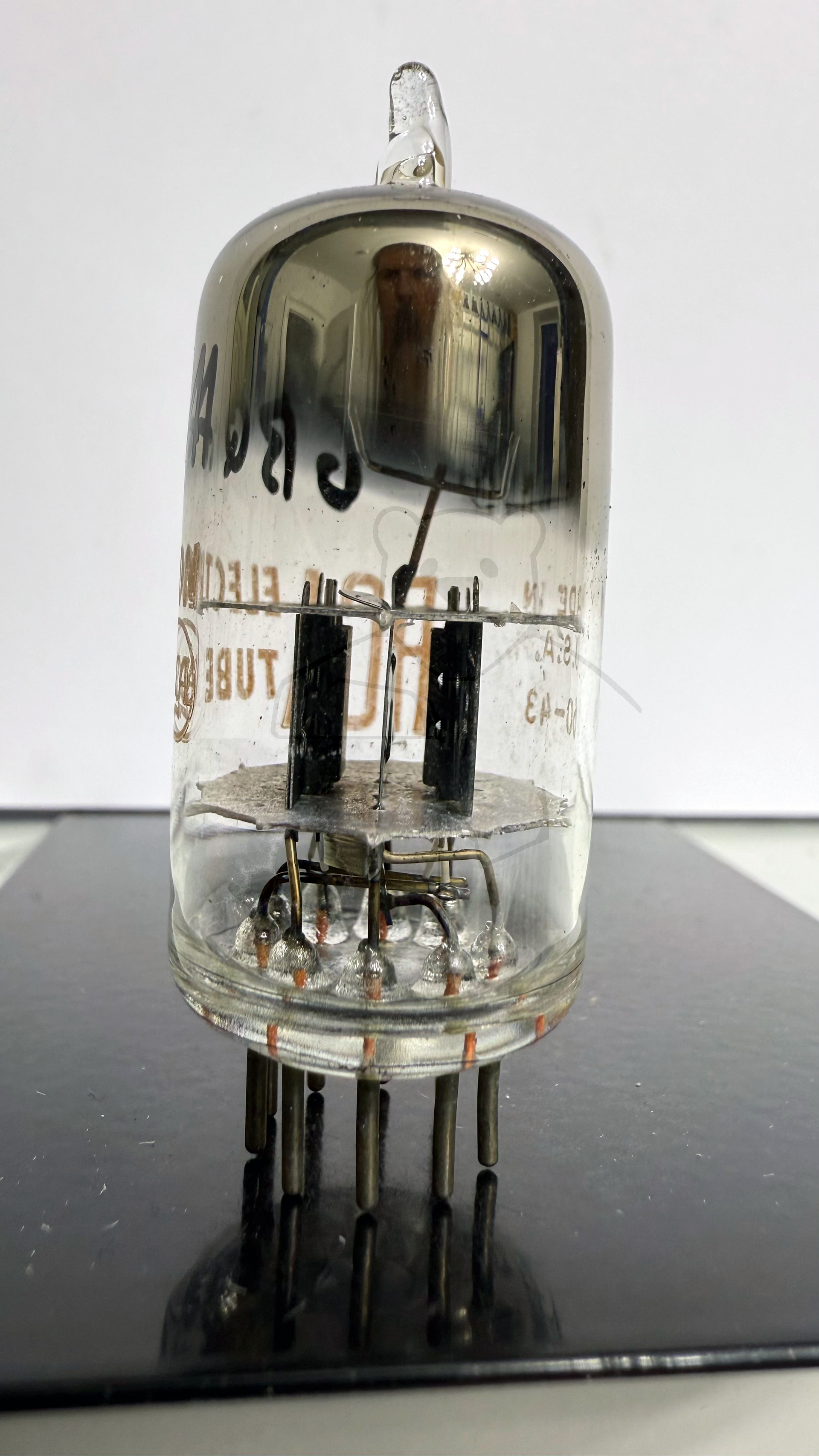

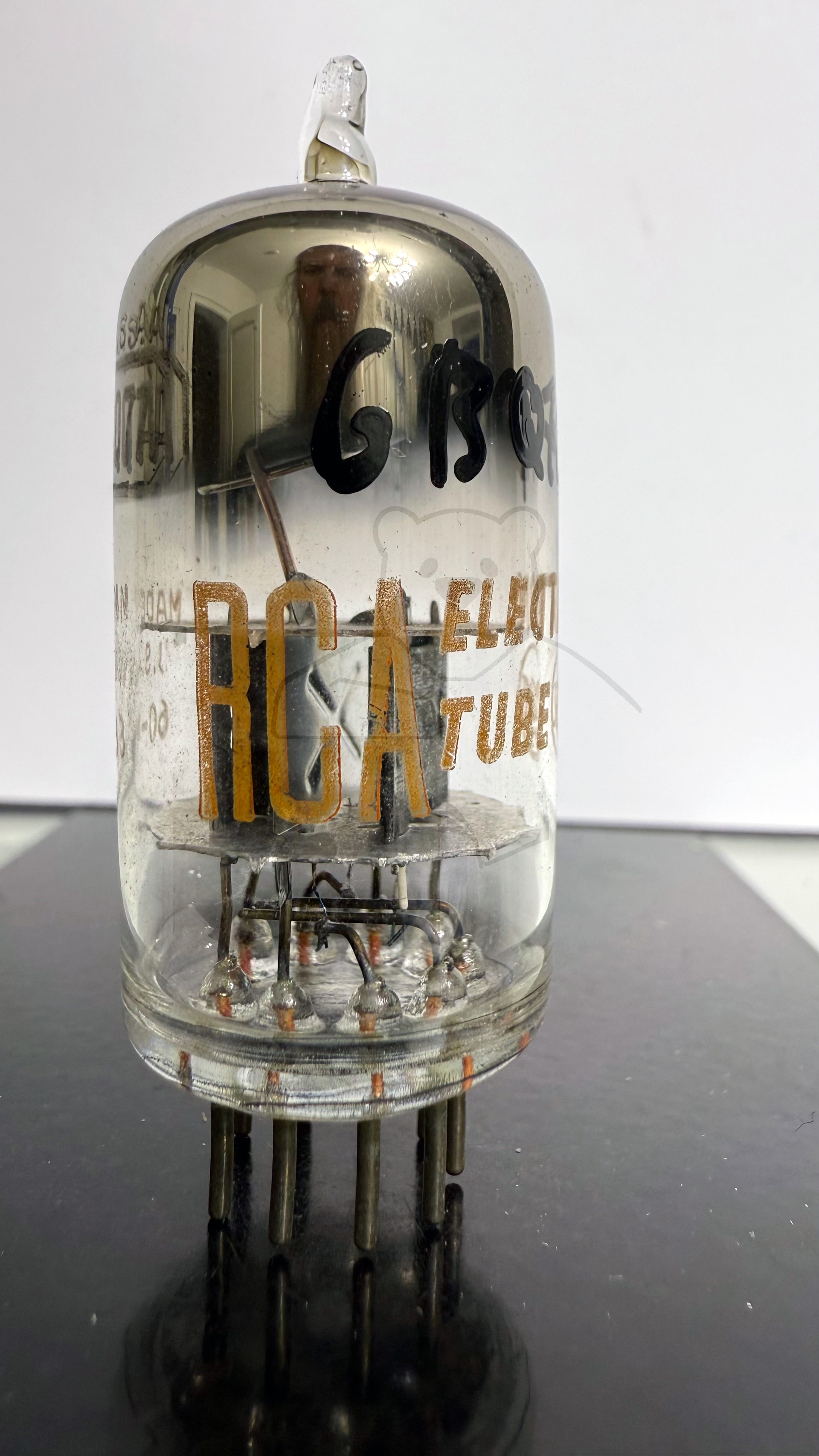

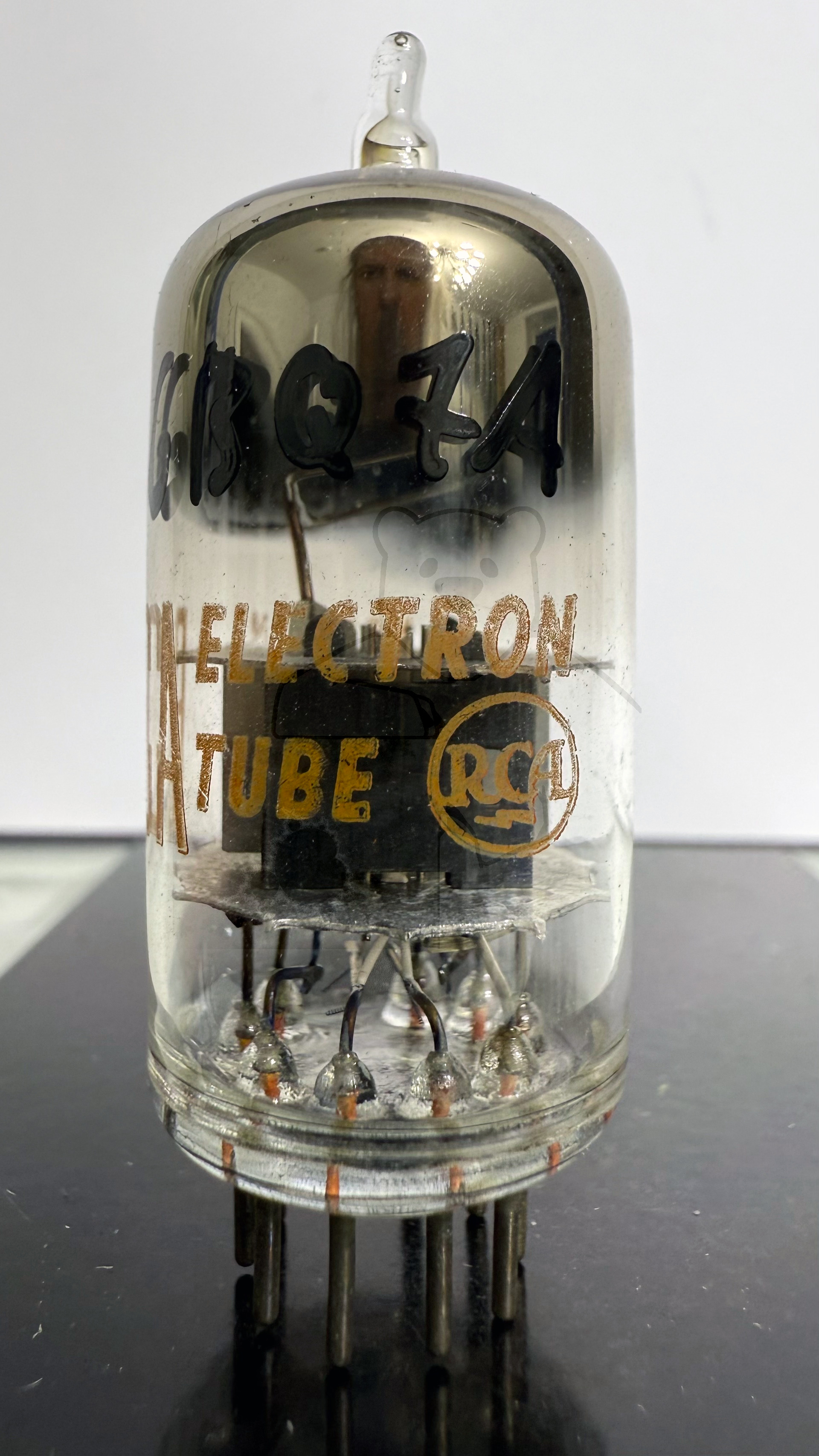

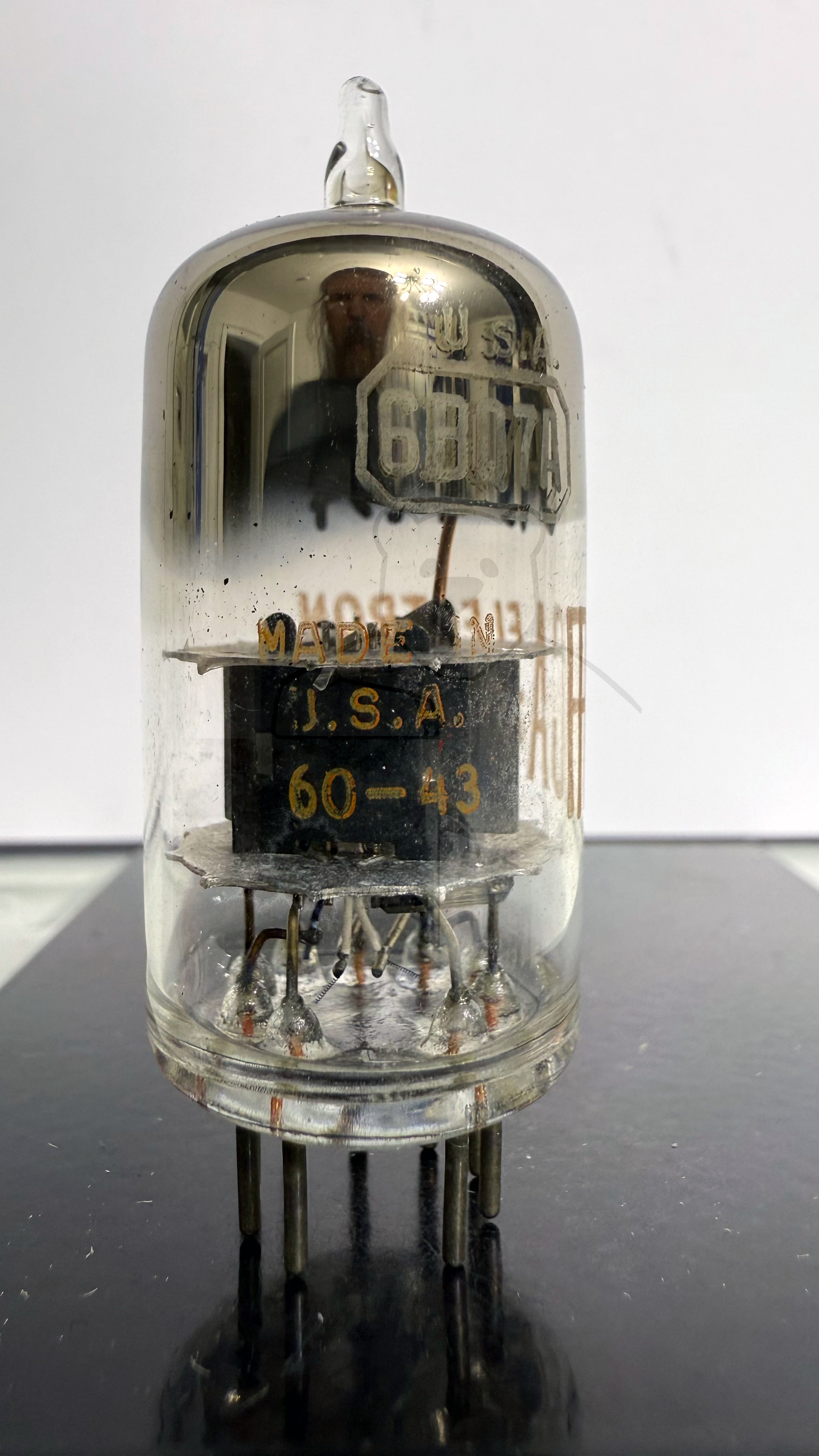

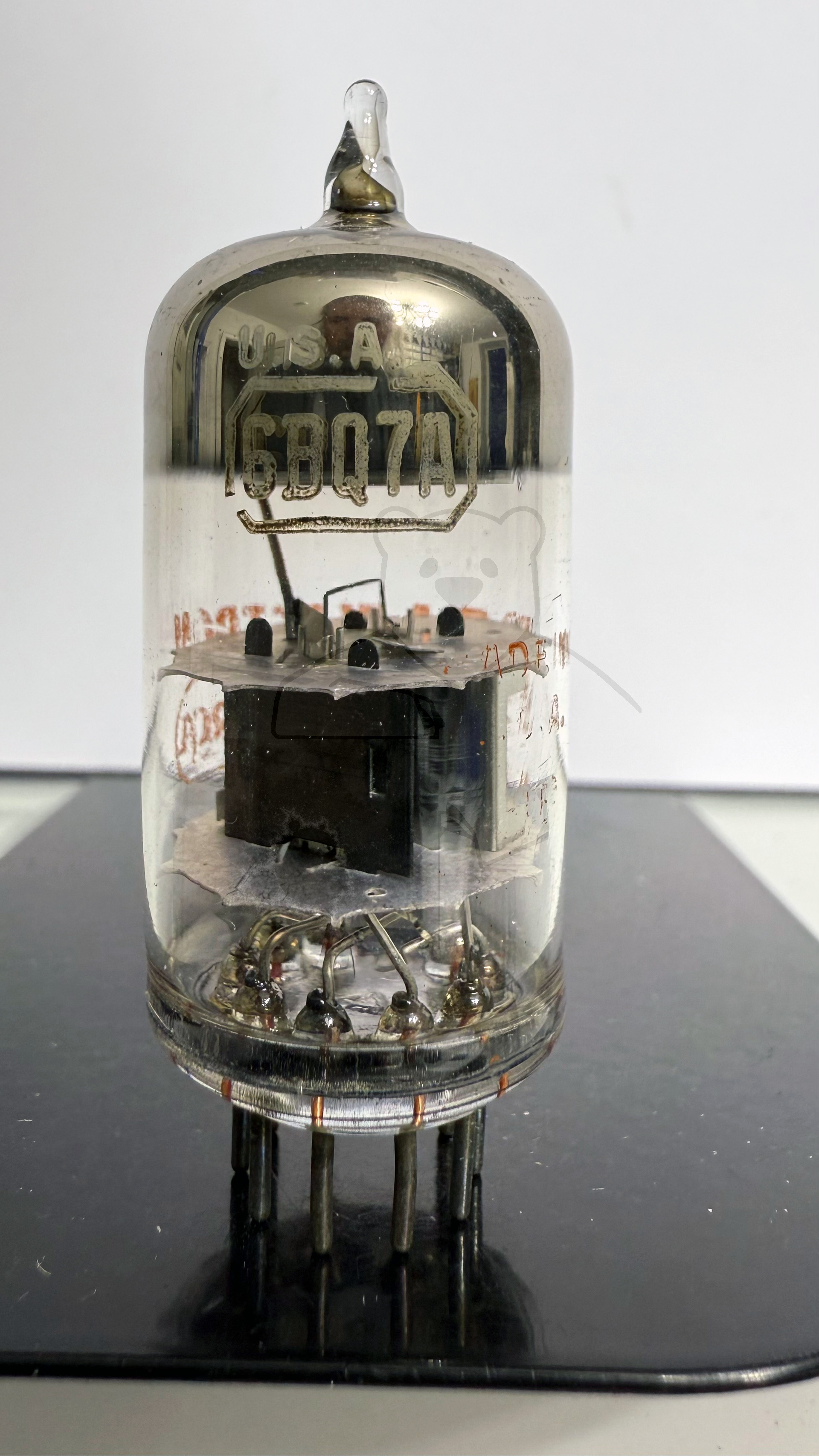

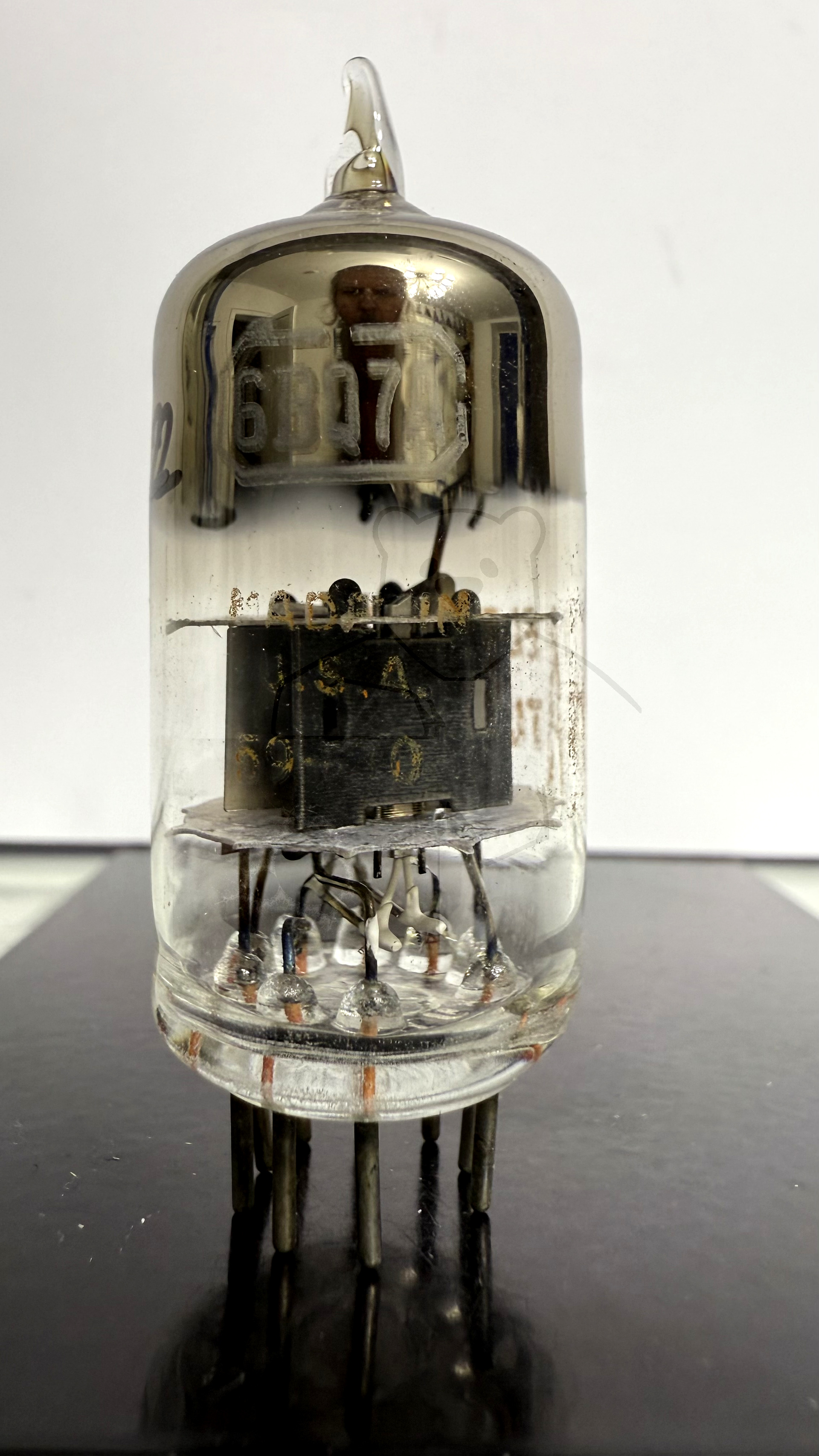

Daten und Bilder der Röhre: 6BQ7A

🔎 Beschreibung der Röhre: 6BQ7A

Name	6BQ7A
Vergleichsname	ECC180
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:38:17

🔎 Beschreibung der Systeme für die Röhre: 6BQ7A

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

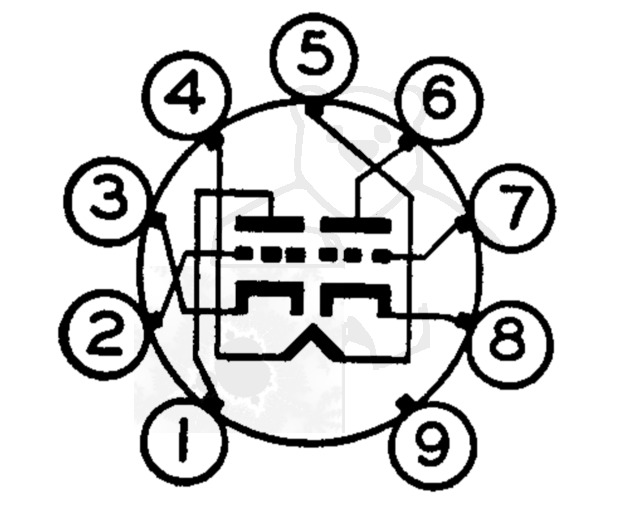

🔎 Sockelschaltung der 6BQ7A

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6BQ7A
Datenblatt 6BQ7 Tung-Sol [www.tubedata.info].pdf (70 kB)
Datenblatt 6BQ7A Brimar [www.tubedata.info].pdf (99 kB)
Datenblatt 6BQ7A General Electric.pdf (561 kB)
Datenblatt 6BQ7A Mazda Belvu [www.tubedata.info].pdf (112 kB)
Datenblatt 6BQ7A RCA [www.tubedata.info].pdf (162 kB)
Datenblatt 6BQ7A Tung-Sol [www.tubedata.info].pdf (261 kB)
Pruefkarte 6BQ7A - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
