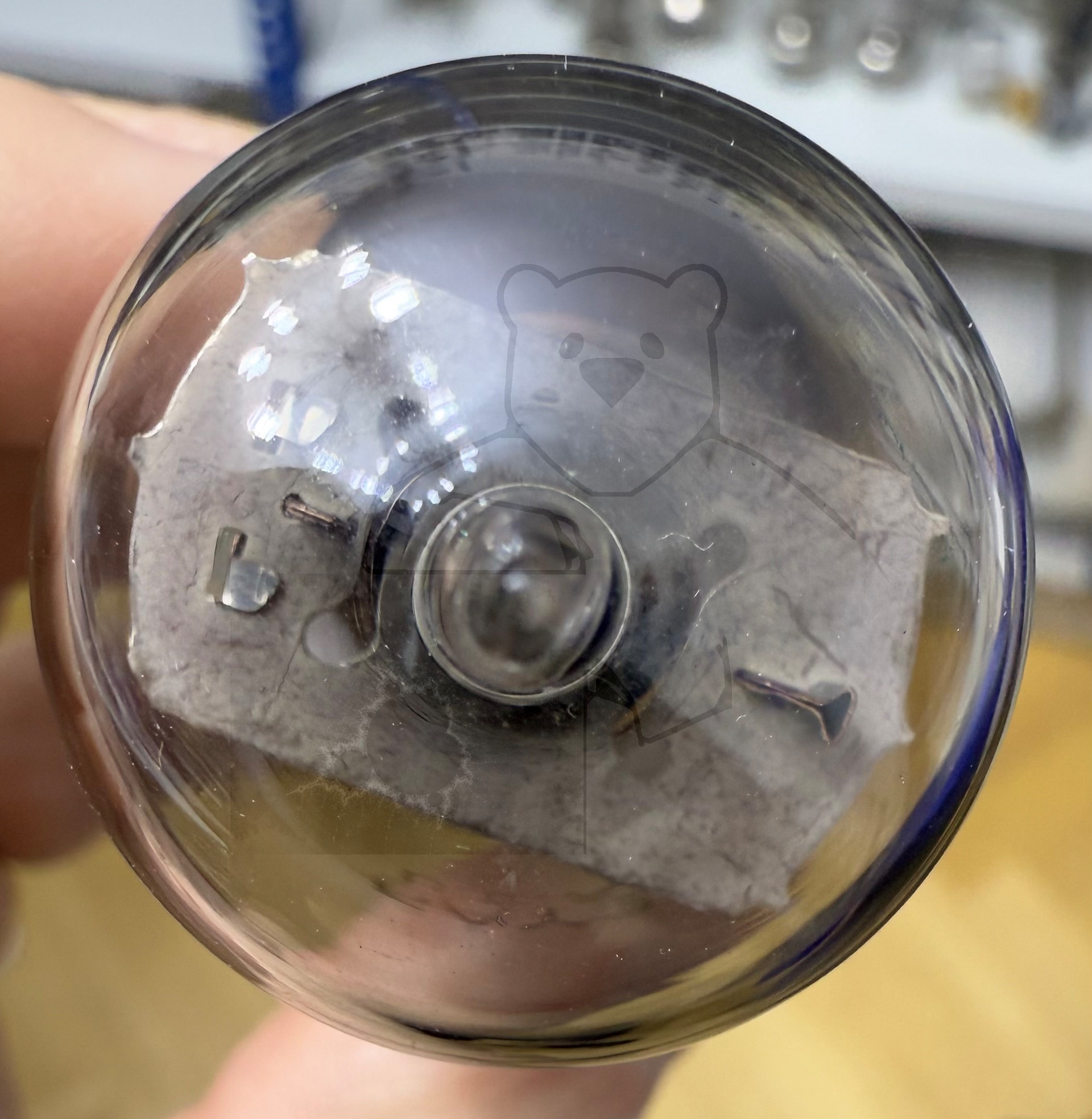

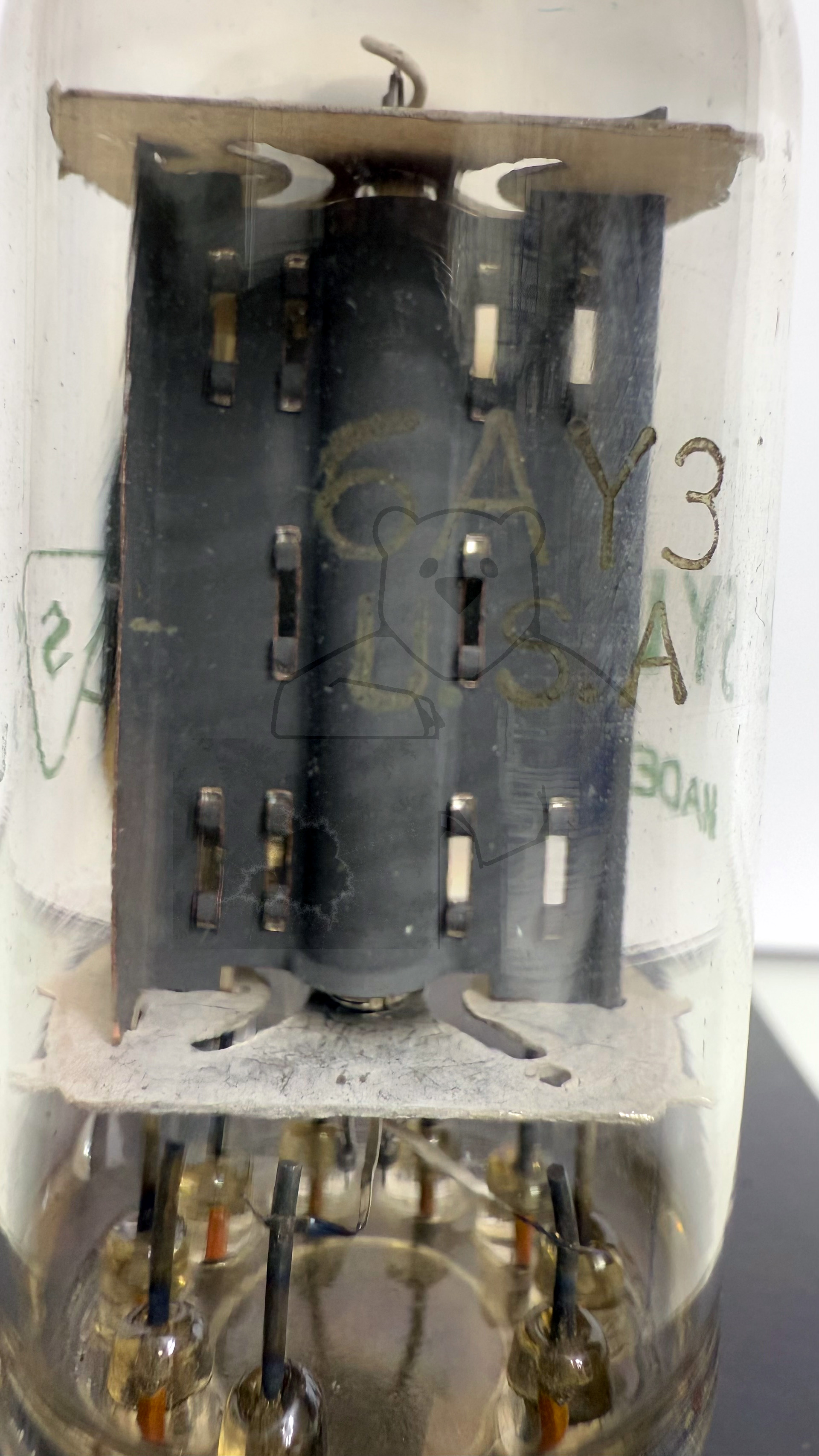

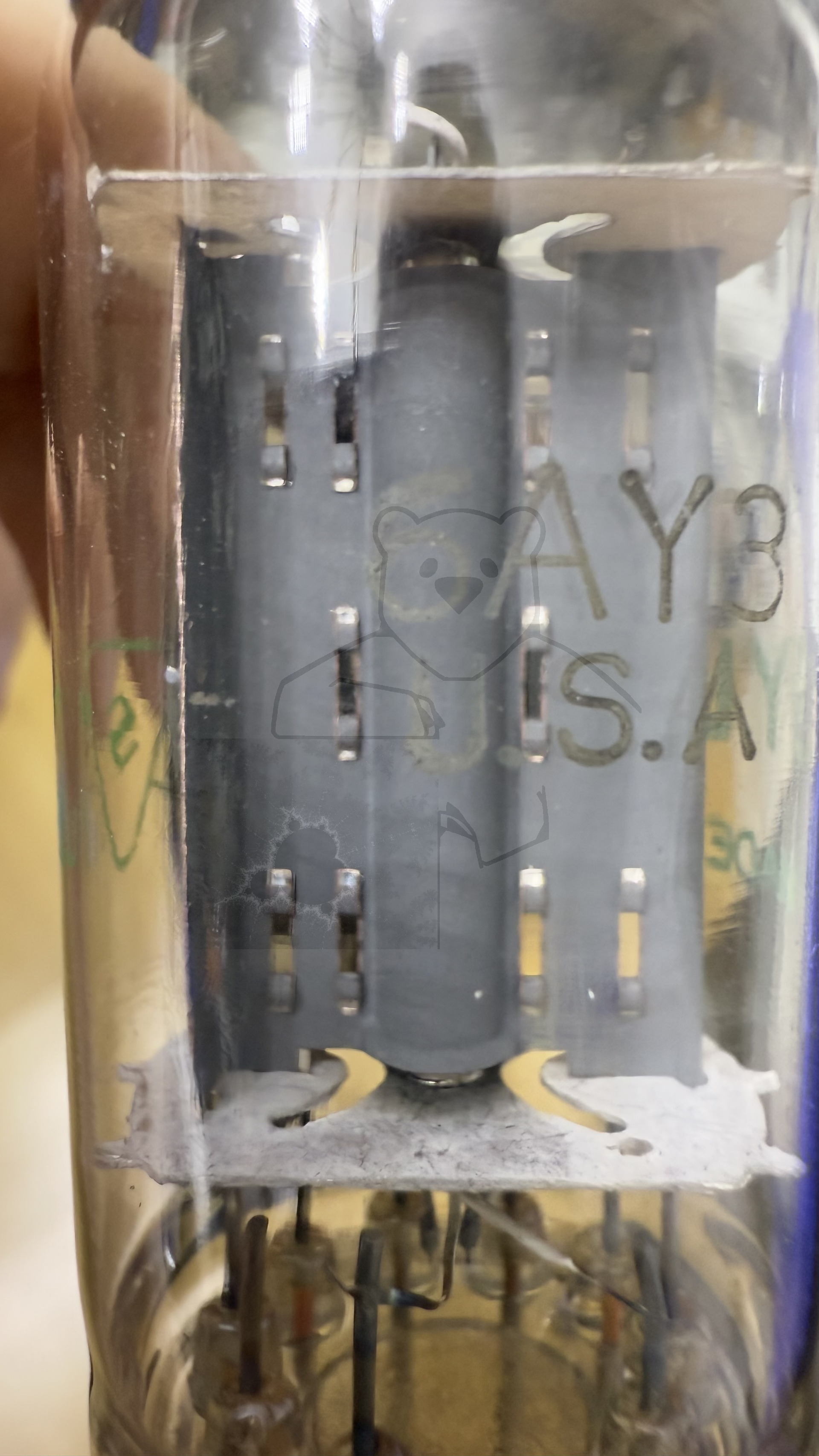

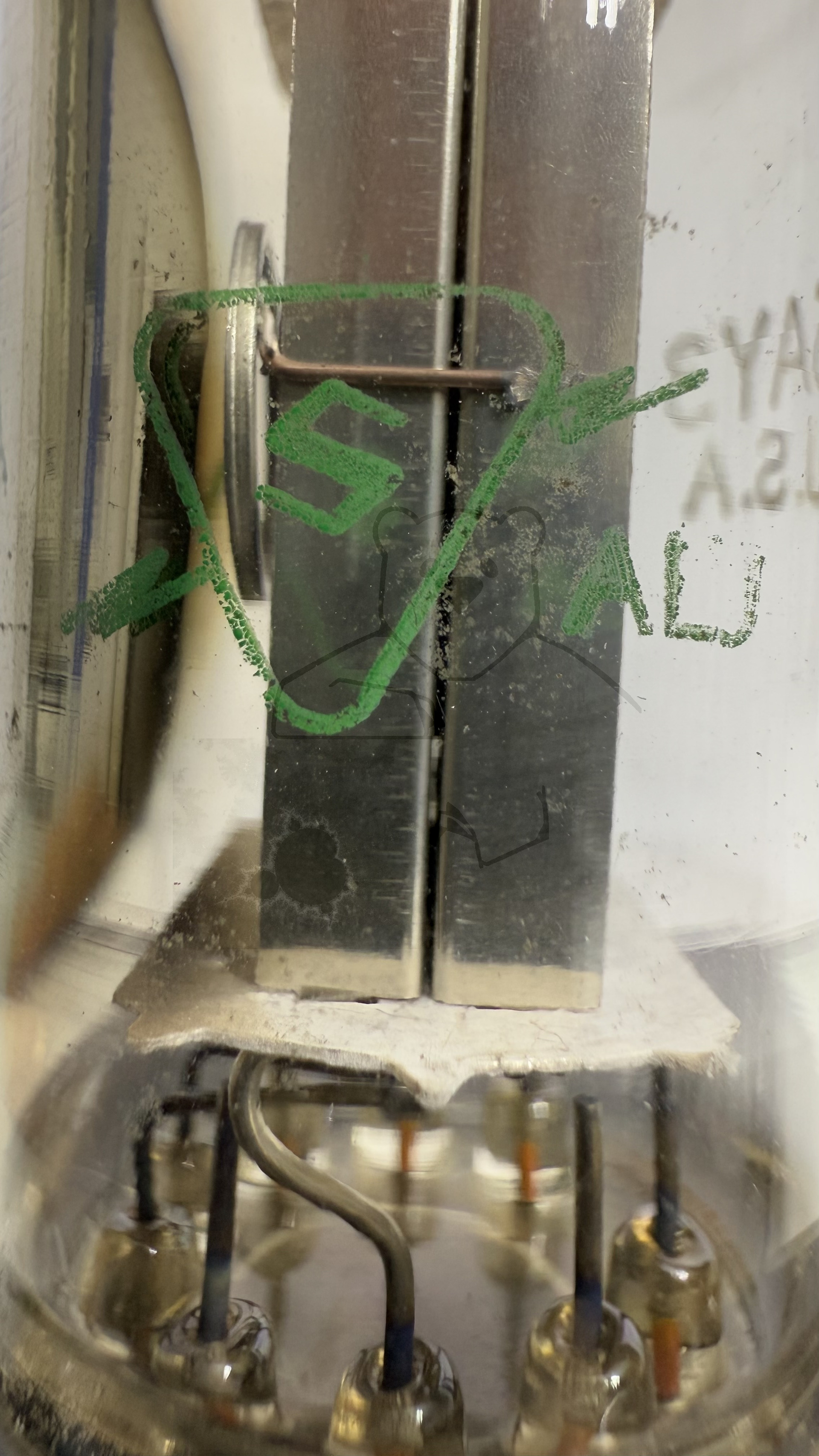

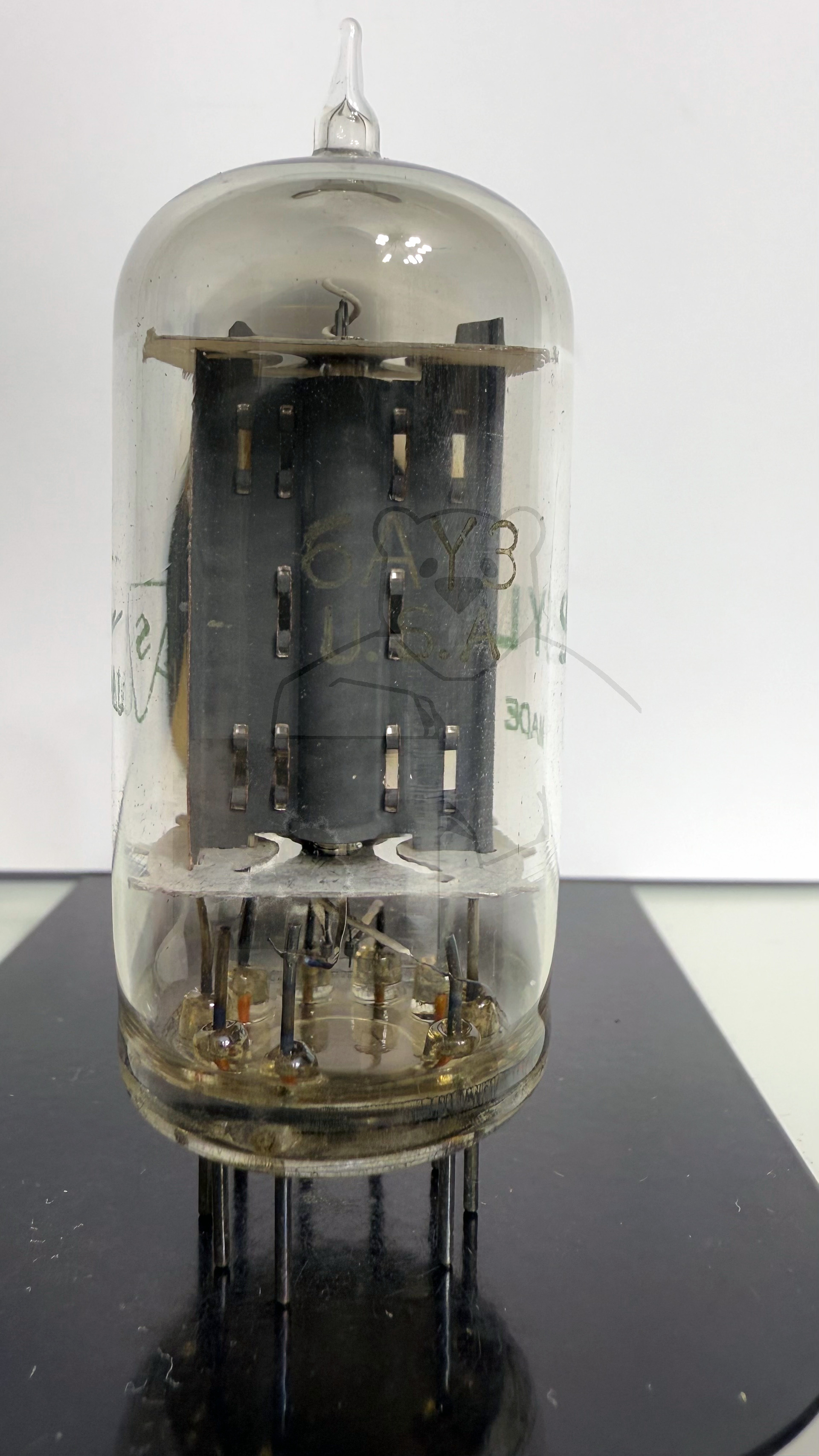

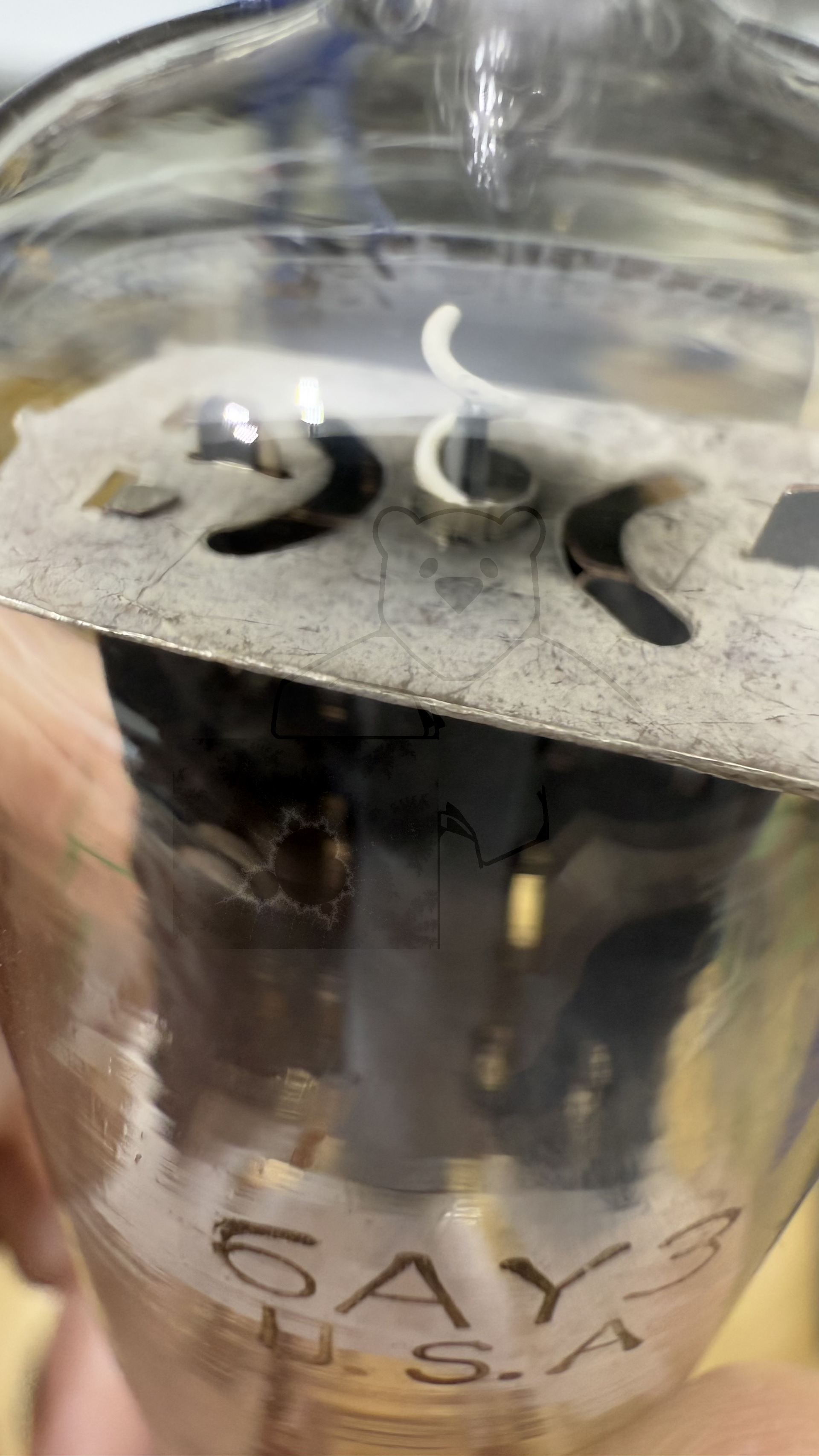

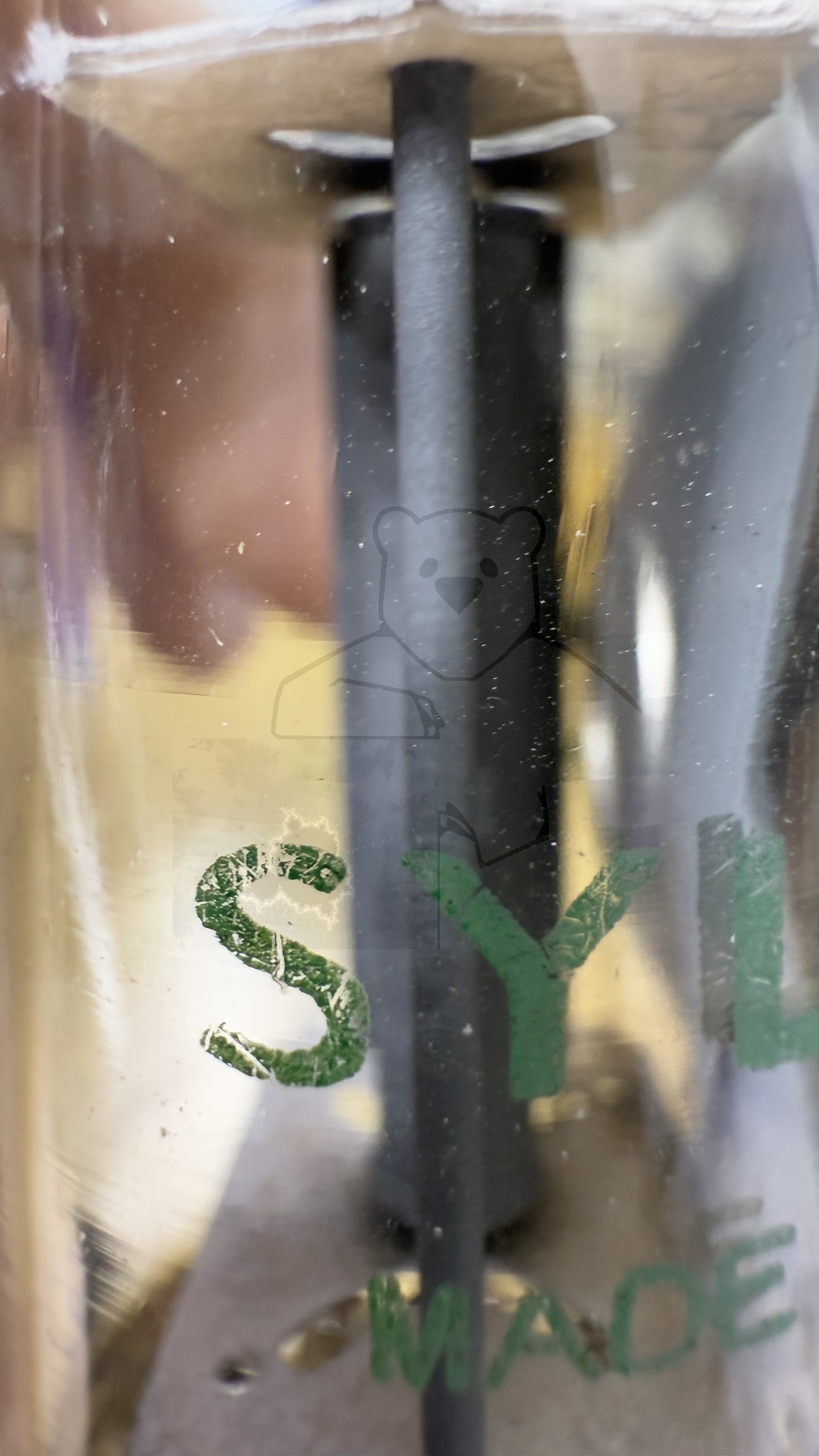

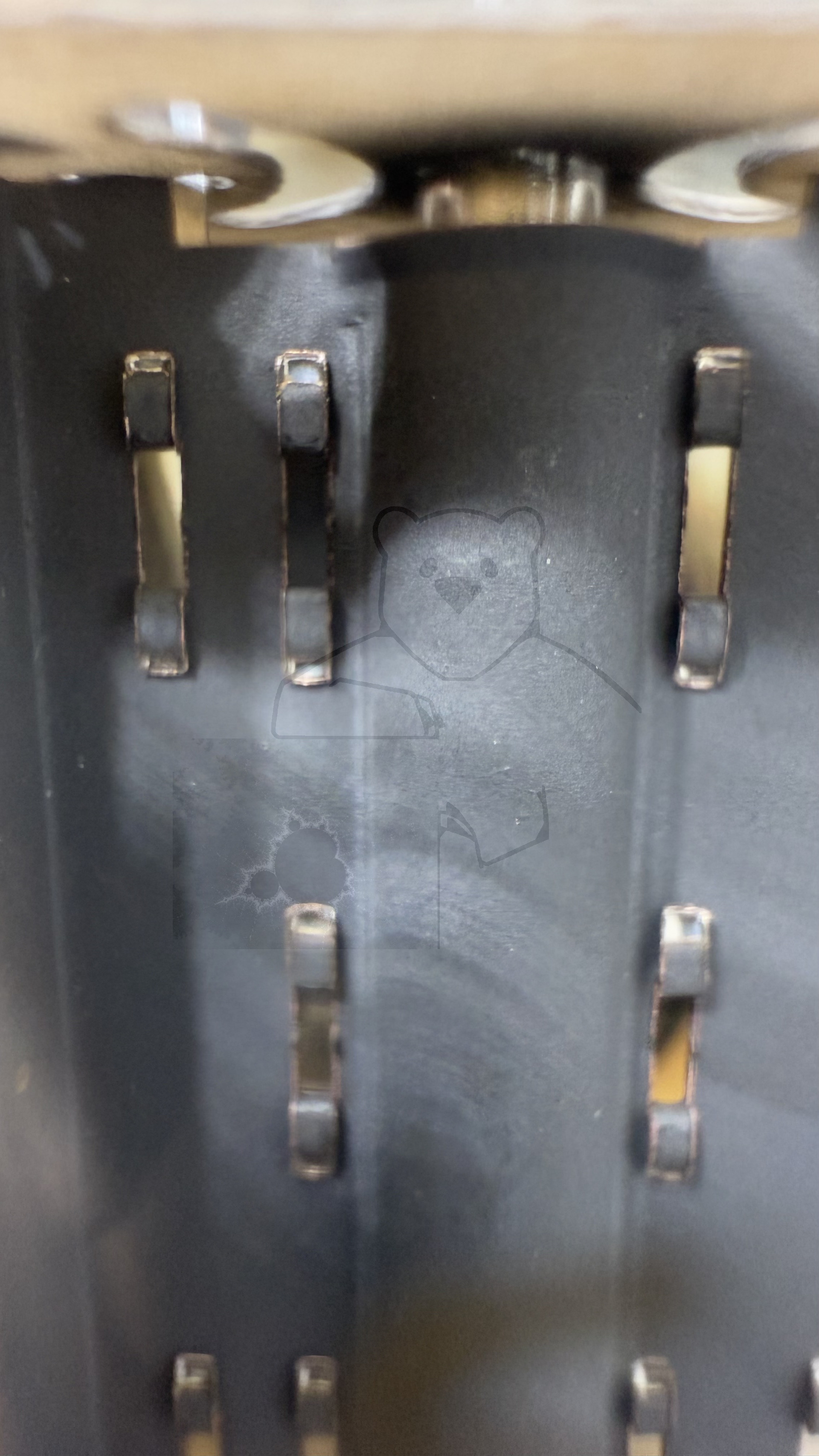

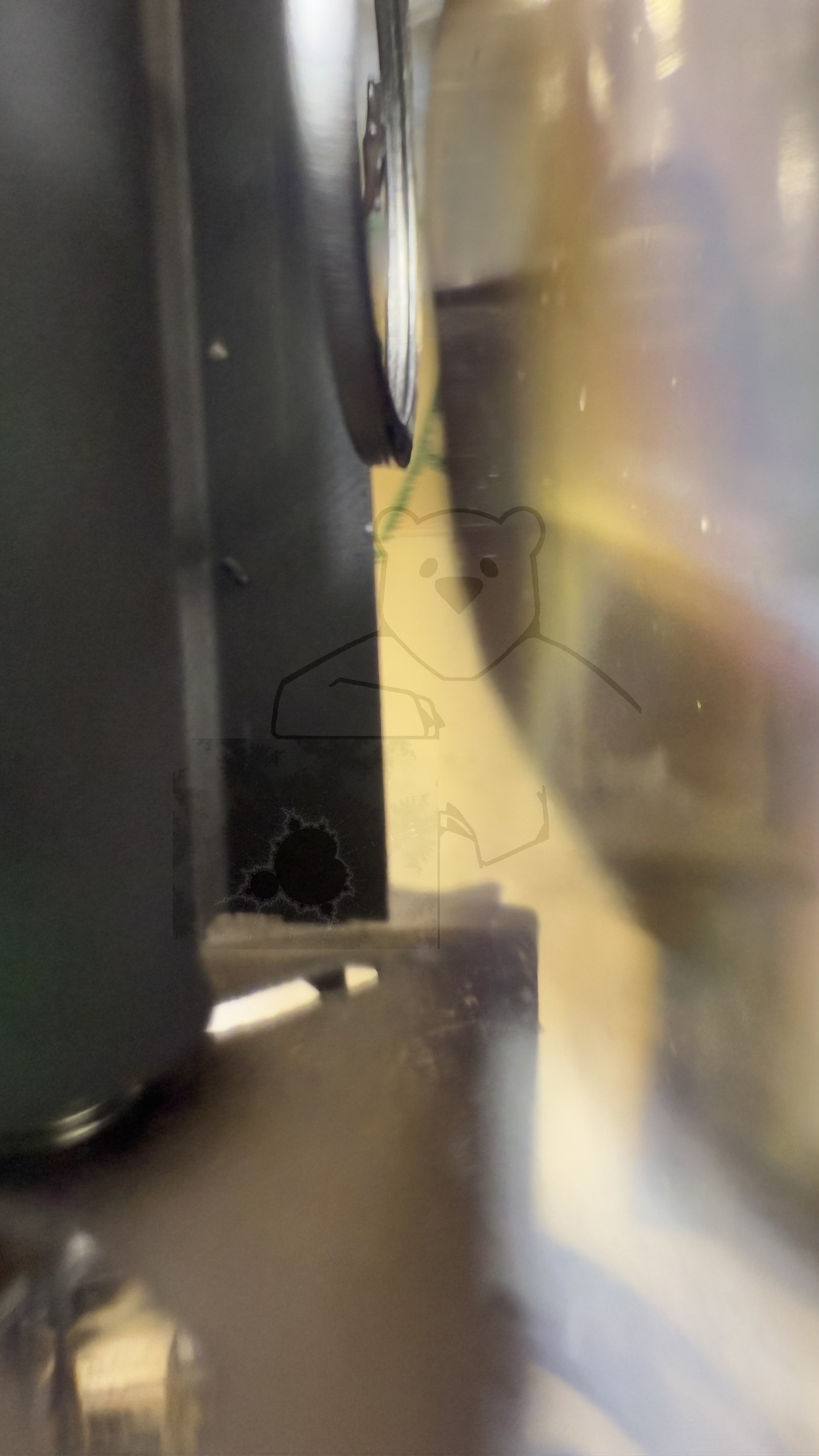

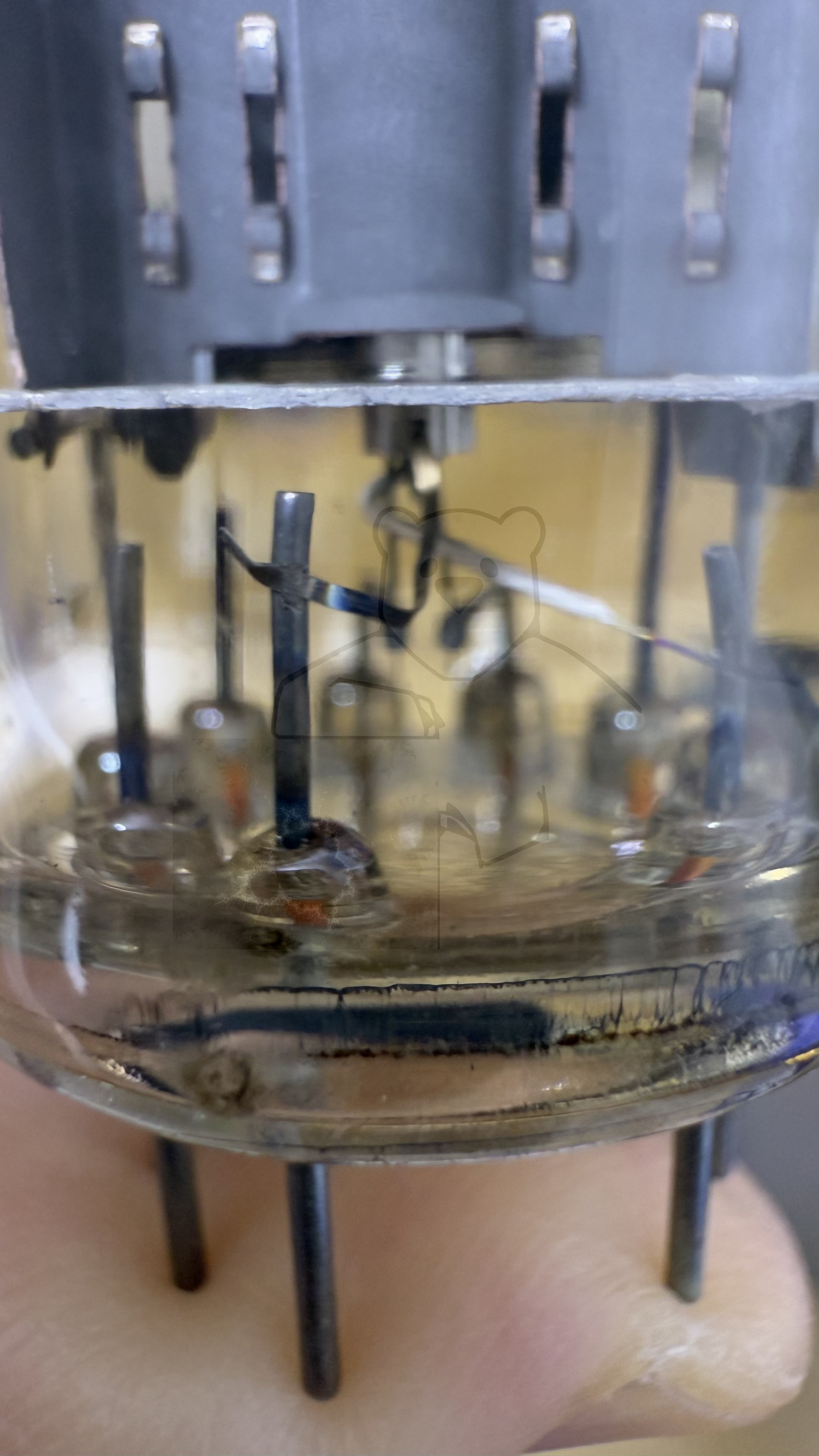

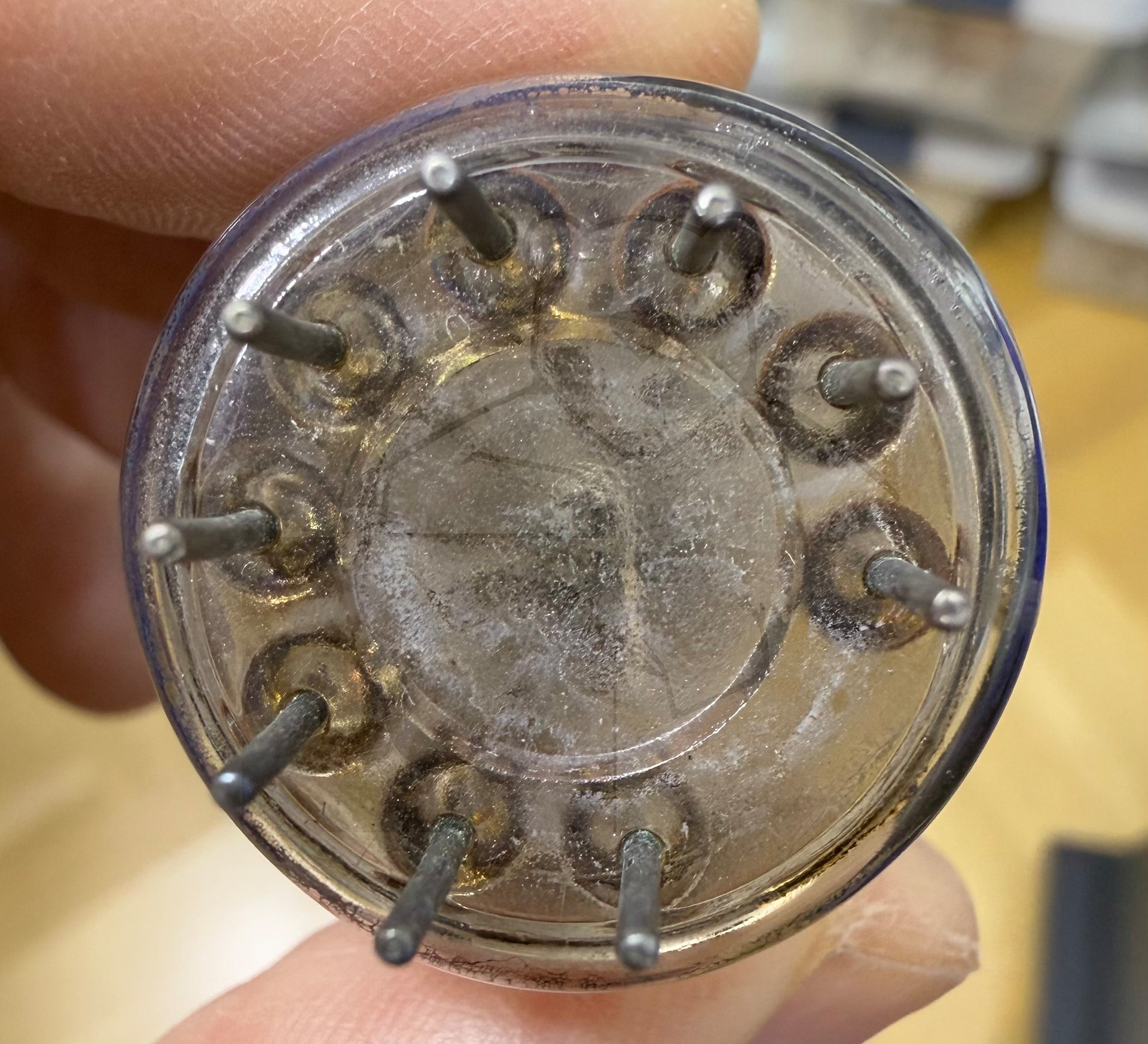

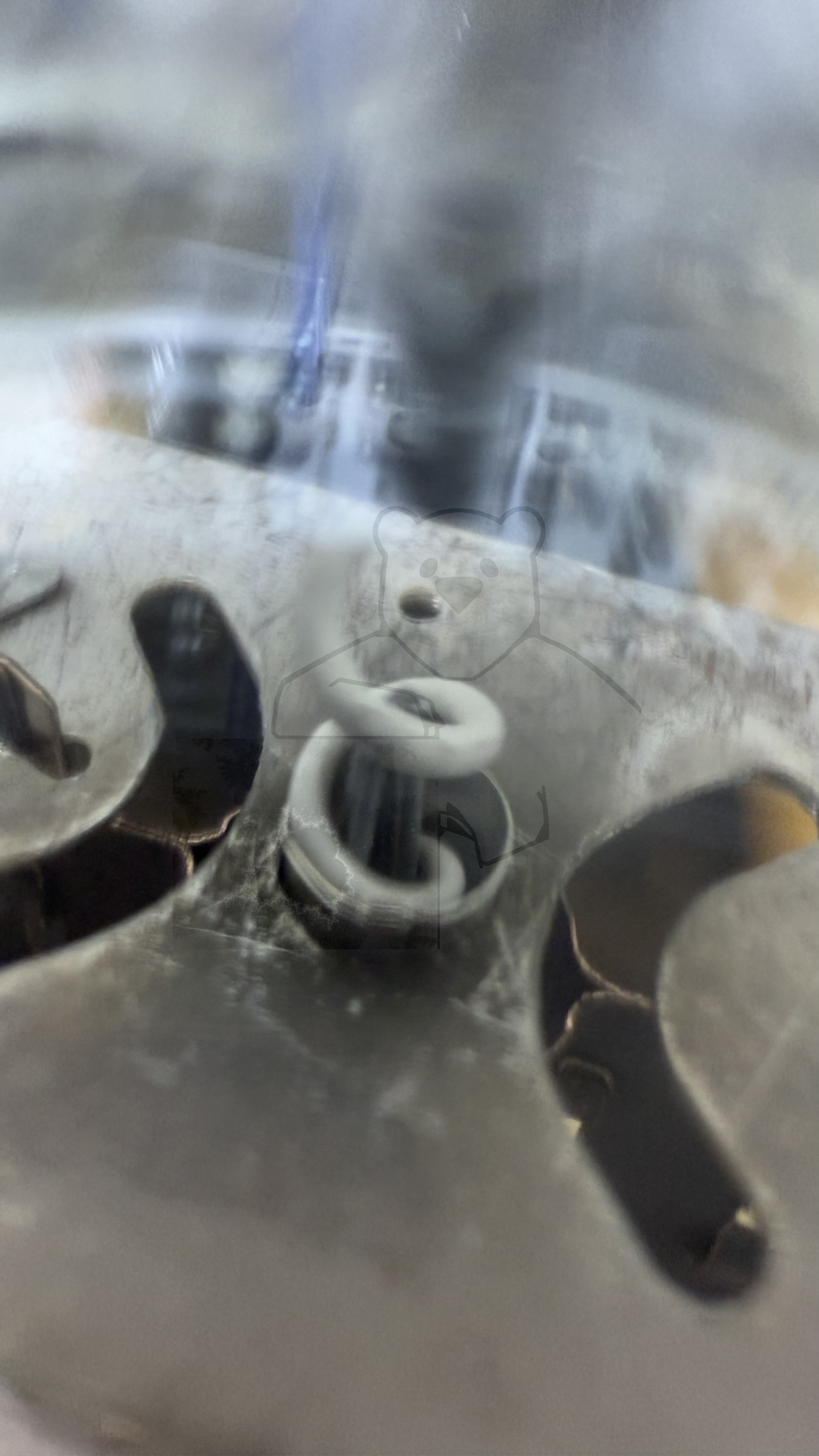

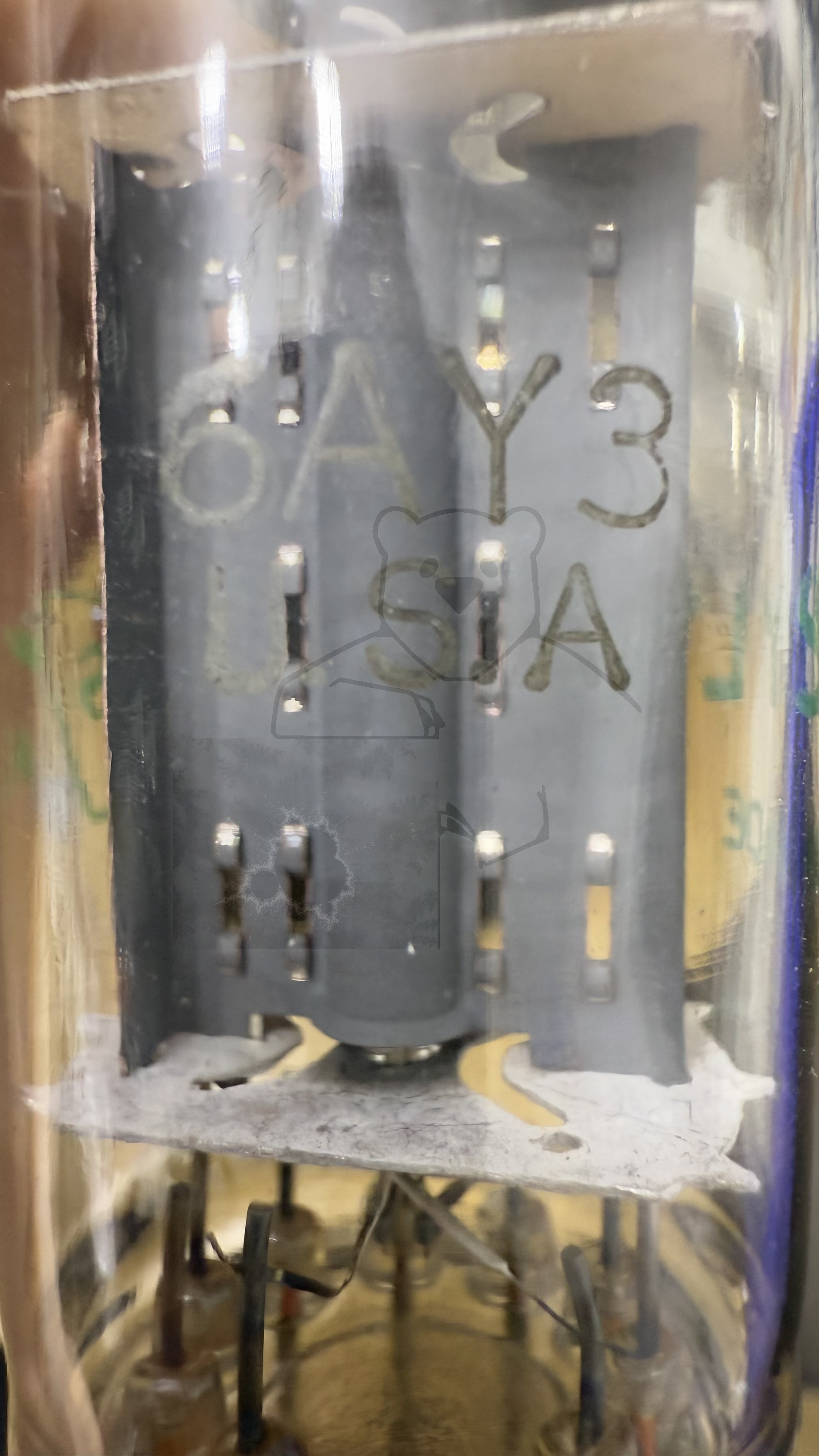

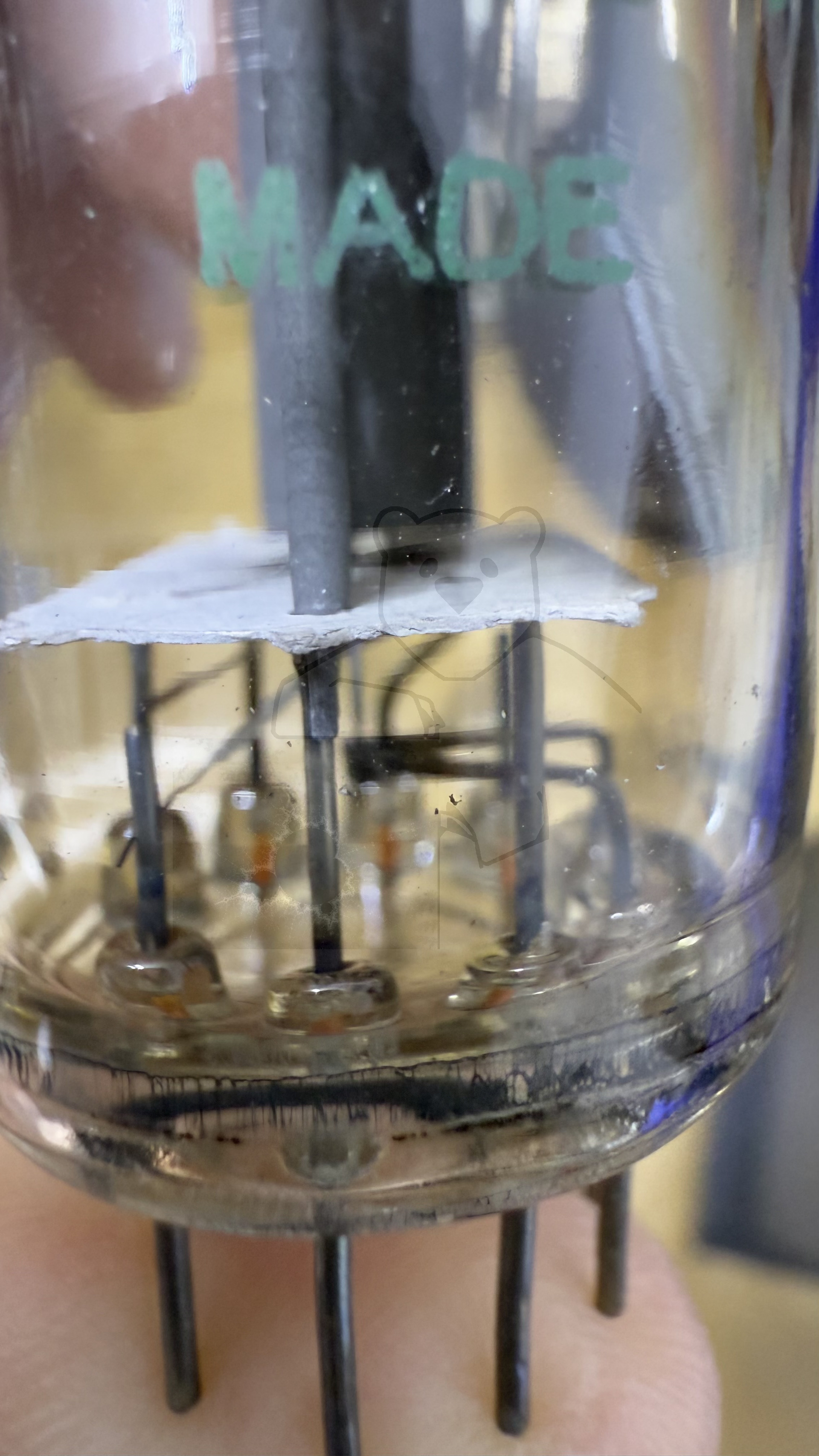

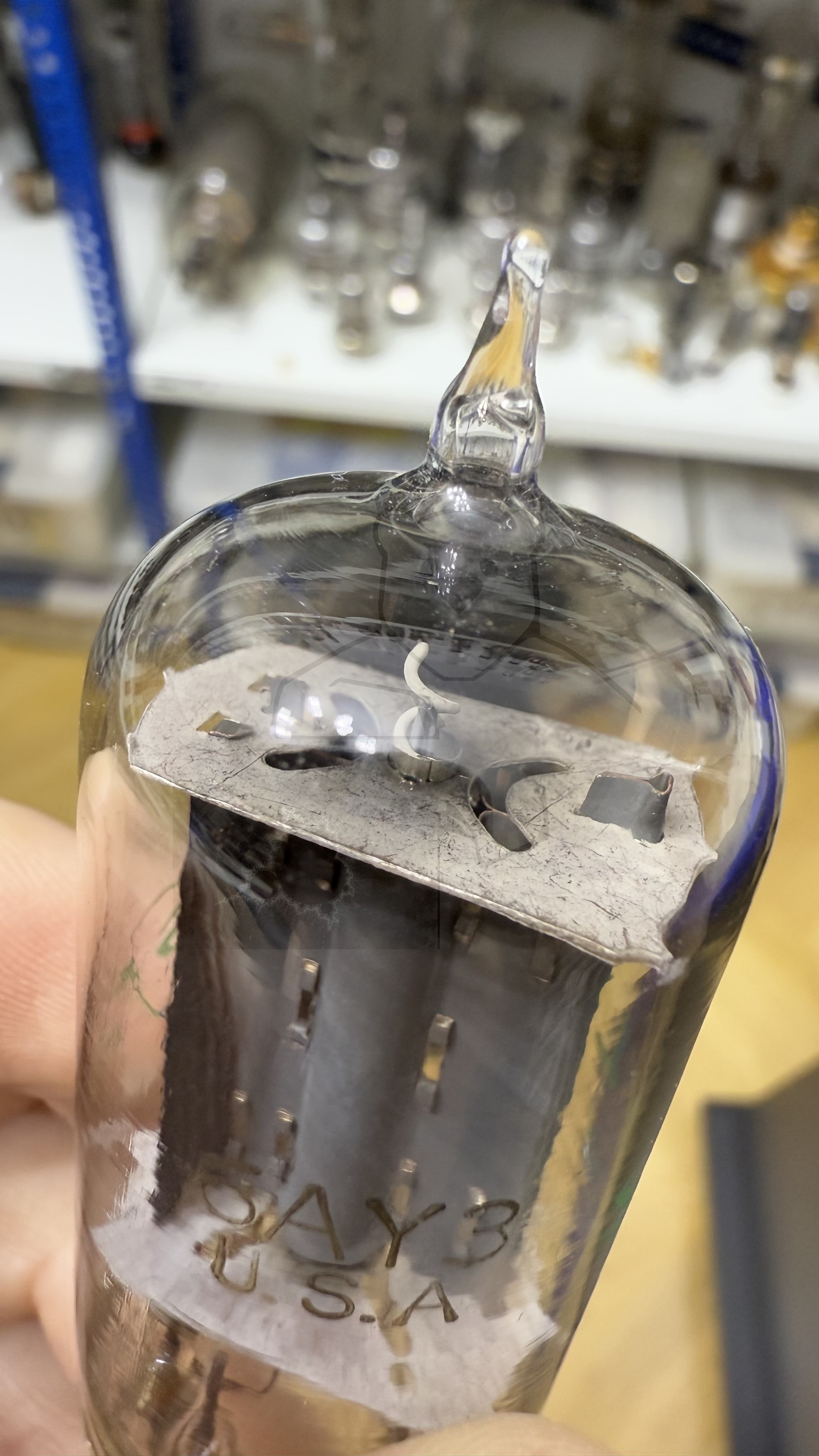

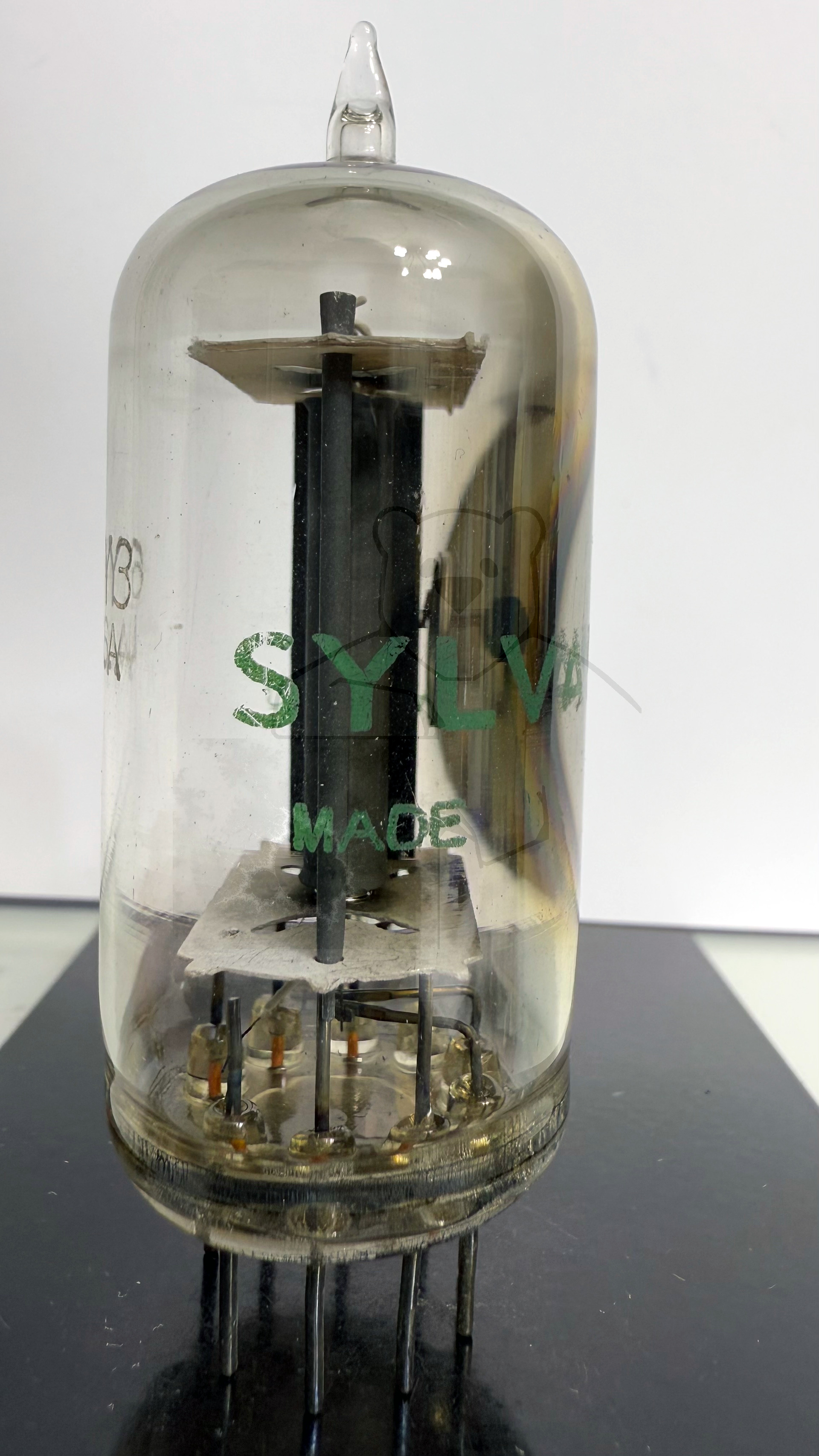

Daten und Bilder der Röhre: 6AY3

🔎 Beschreibung der Röhre: 6AY3

Name	6AY3
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Novar, 9pol. → Liste aller Röhren mit: Novar, 9pol.
Zusätzliche Informationen
Letzte Änderung	15.09.2016 22:24:24

🔎 Beschreibung der Systeme für die Röhre: 6AY3

	System 1
Kathode	9
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Boosterdiode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

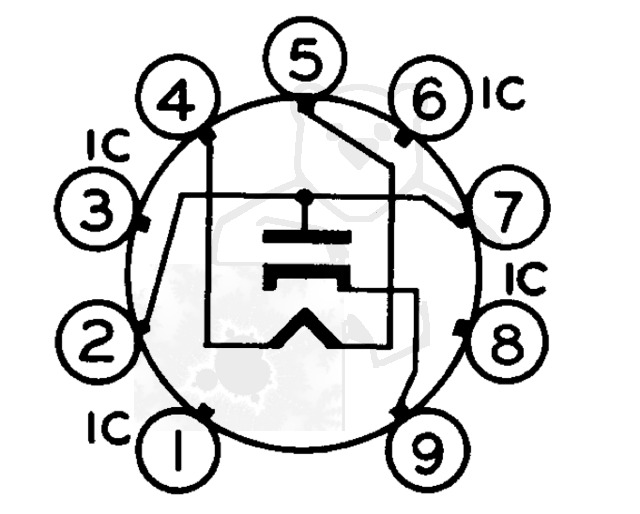

🔎 Sockelschaltung der 6AY3

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 6AY3
Datenblatt 6AY3 RCA Version 1 [www.tubedata.info].pdf (106 kB)
Datenblatt 6AY3 RCA Version 2 [www.tubedata.info].pdf (415 kB)
Datenblatt 6AY3A Sylvania [www.tubedata.info].pdf (72 kB)
Datenblatt 6AY3B General Electric.pdf (203 kB)
Datenblatt 6AY3B RCA [www.tubedata.info].pdf (59 kB)
Pruefkarte 6AY3 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (279 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
