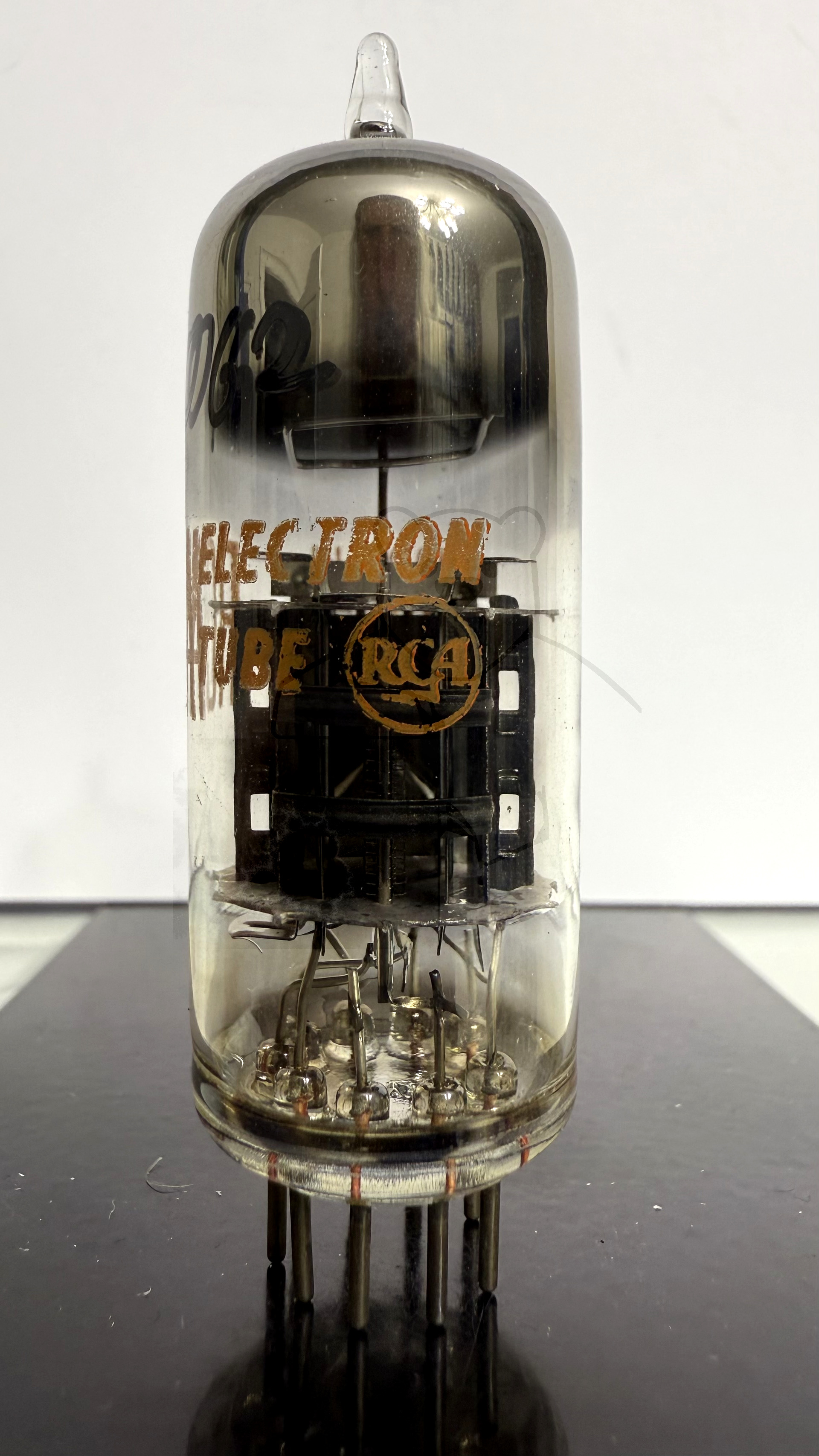

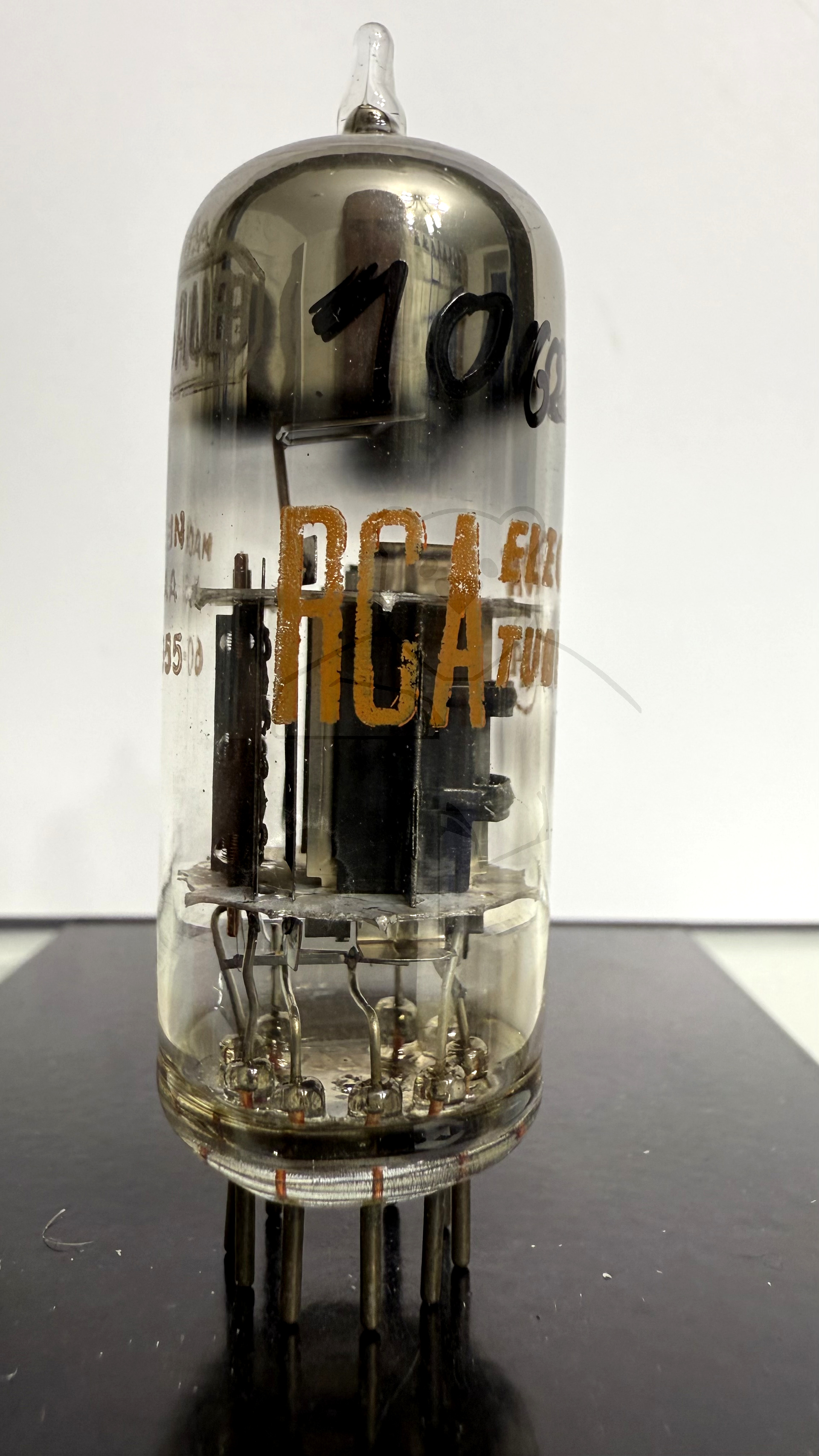

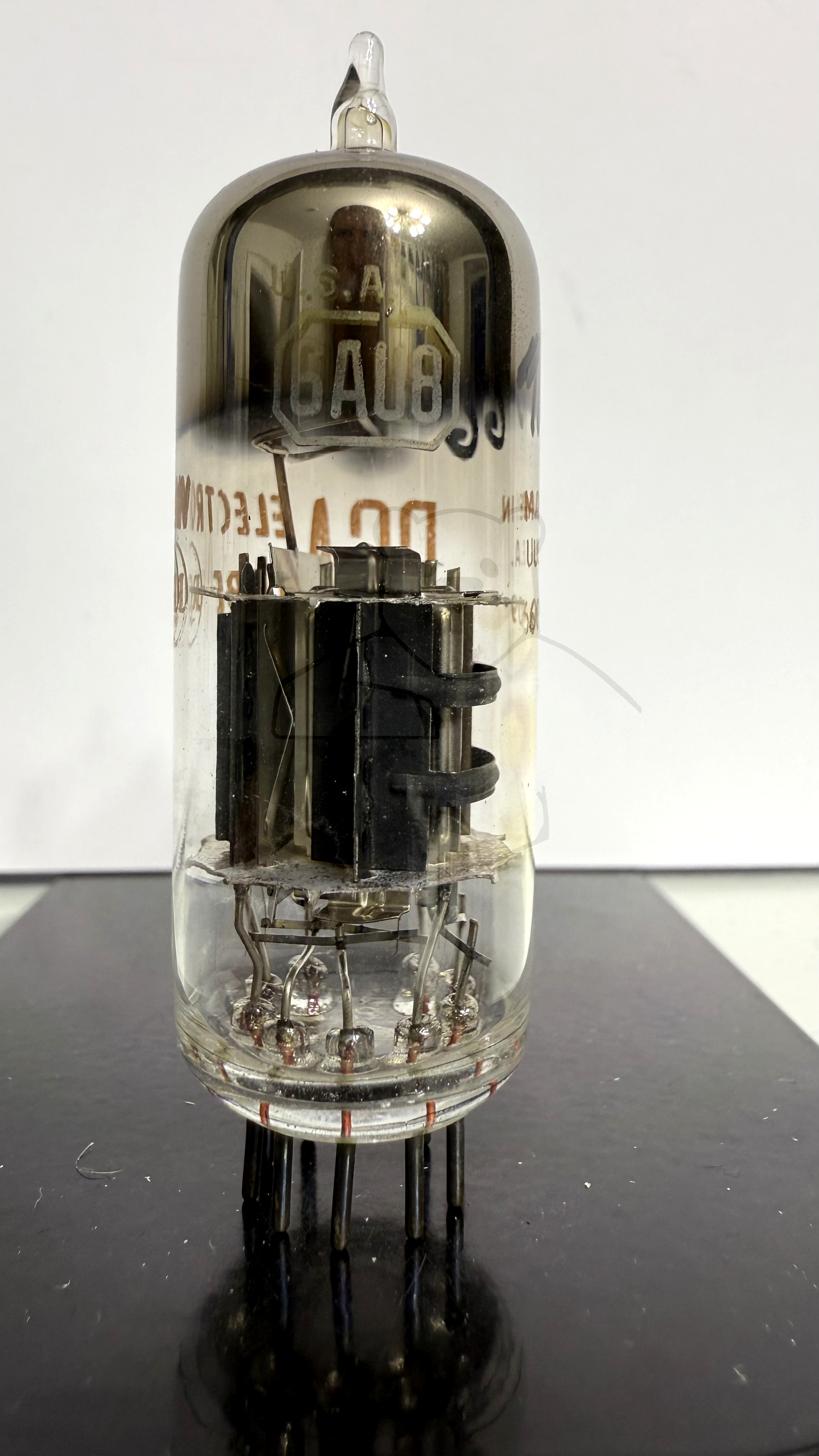

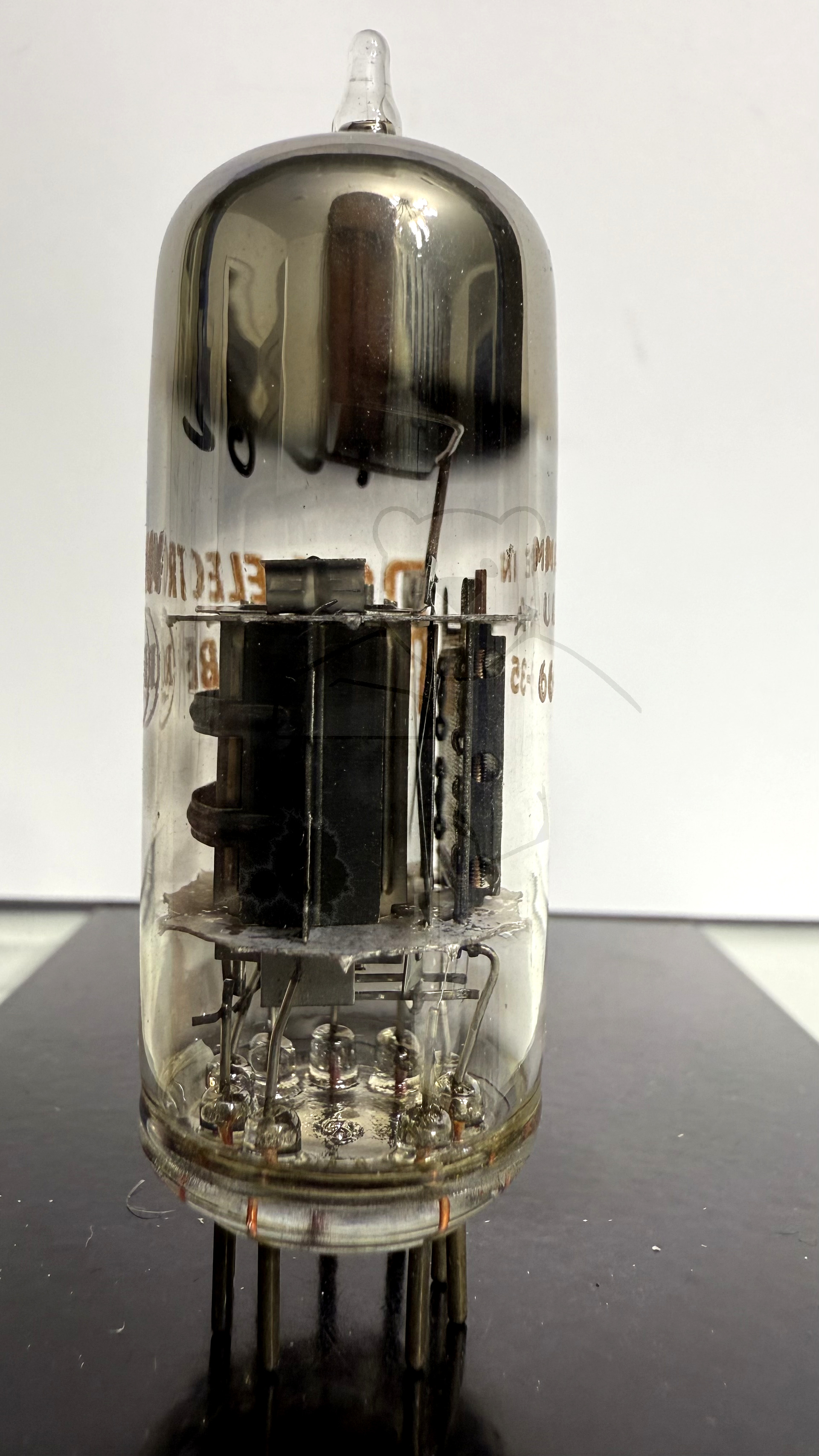

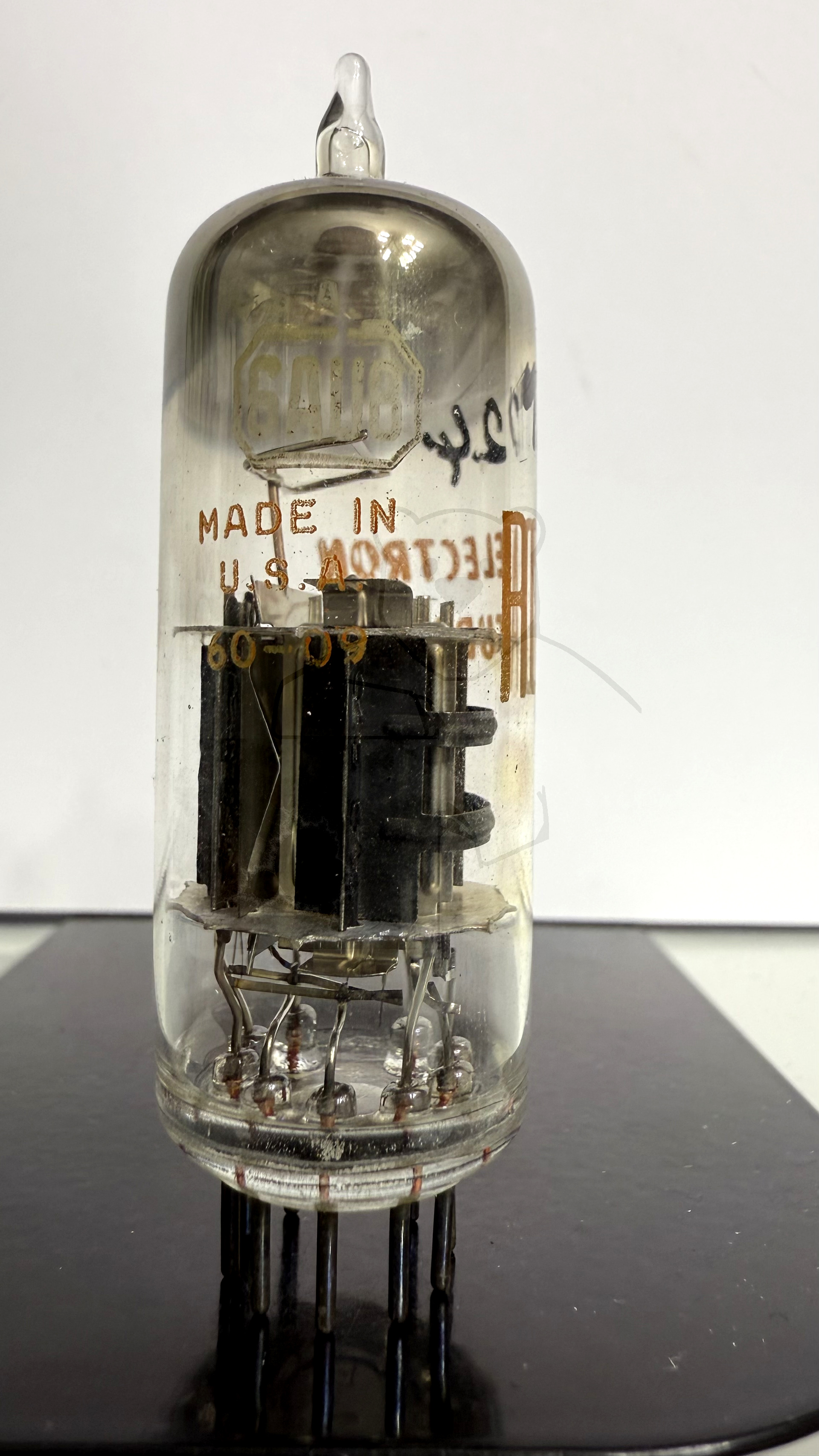

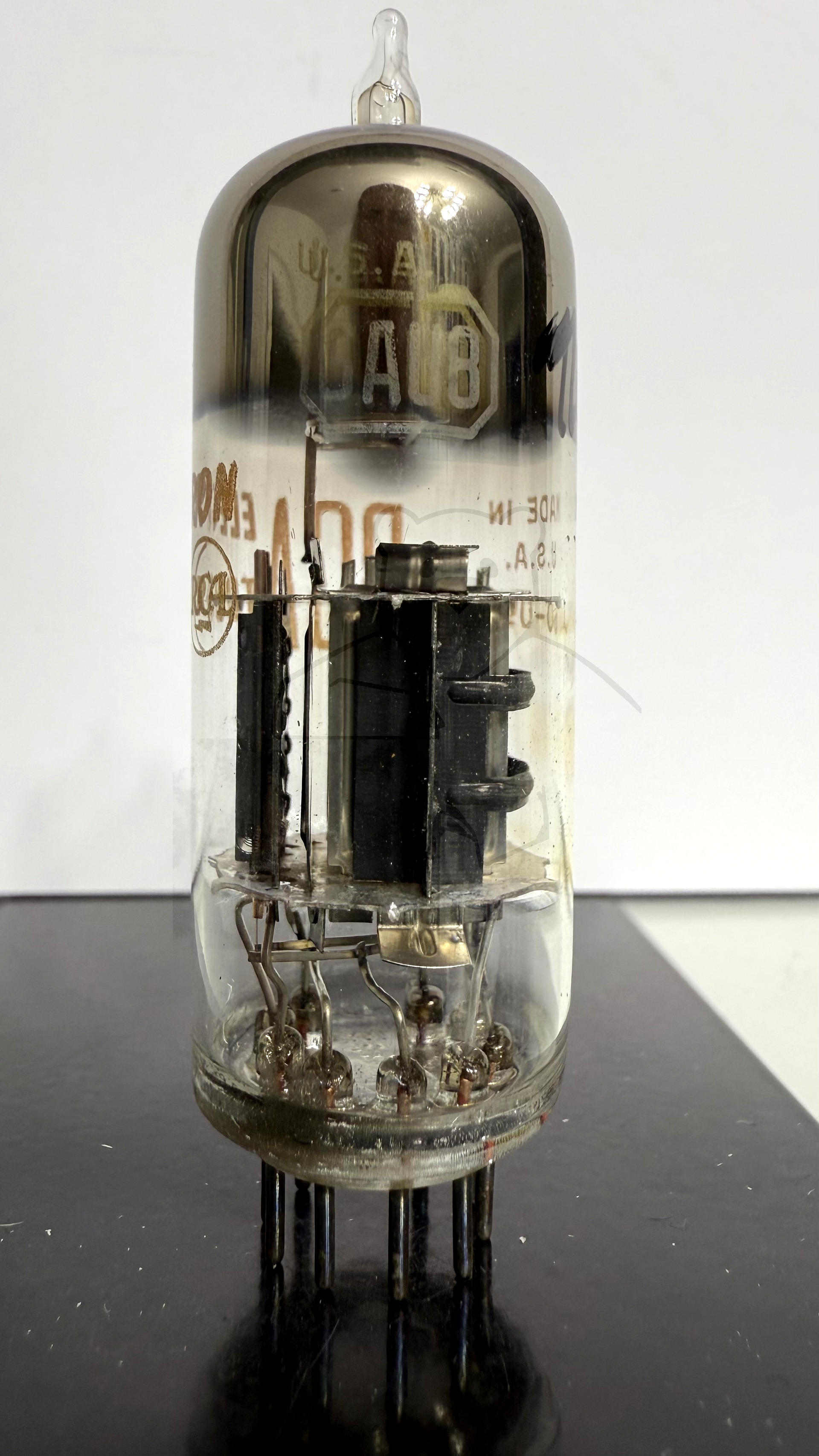

Daten und Bilder der Röhre: 6AU8

🔎 Beschreibung der Röhre: 6AU8

Name	6AU8
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 19:19:04

🔎 Beschreibung der Systeme für die Röhre: 6AU8

	System 1	System 2
Kathode	1	6
Gitter 1	2	7
Gitter 2		8
Gitter 3		6
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	9
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	6	6
Funktion	→ Bildsynchronisation	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

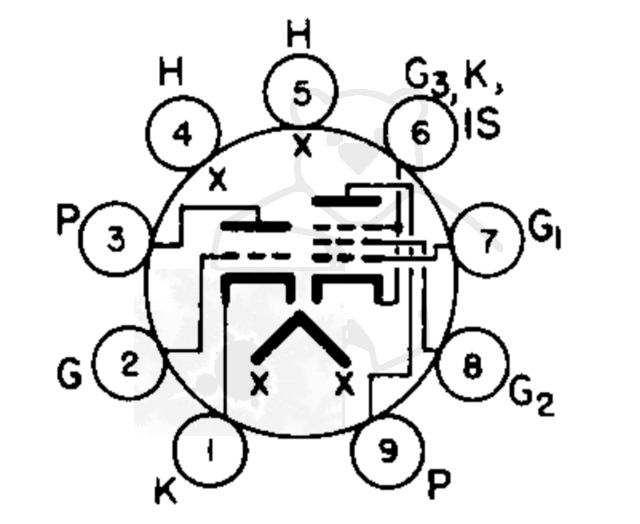

🔎 Sockelschaltung der 6AU8
