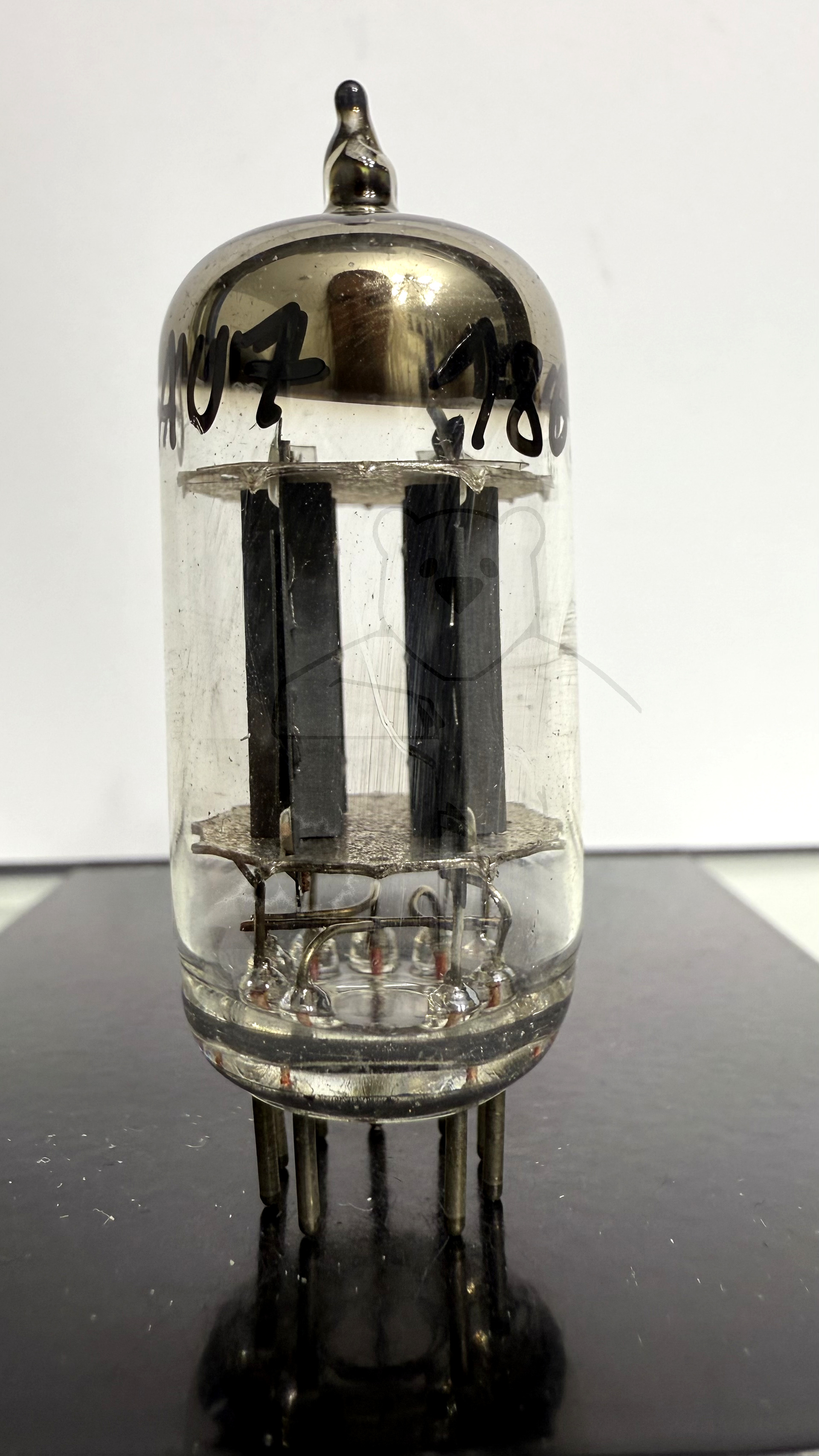

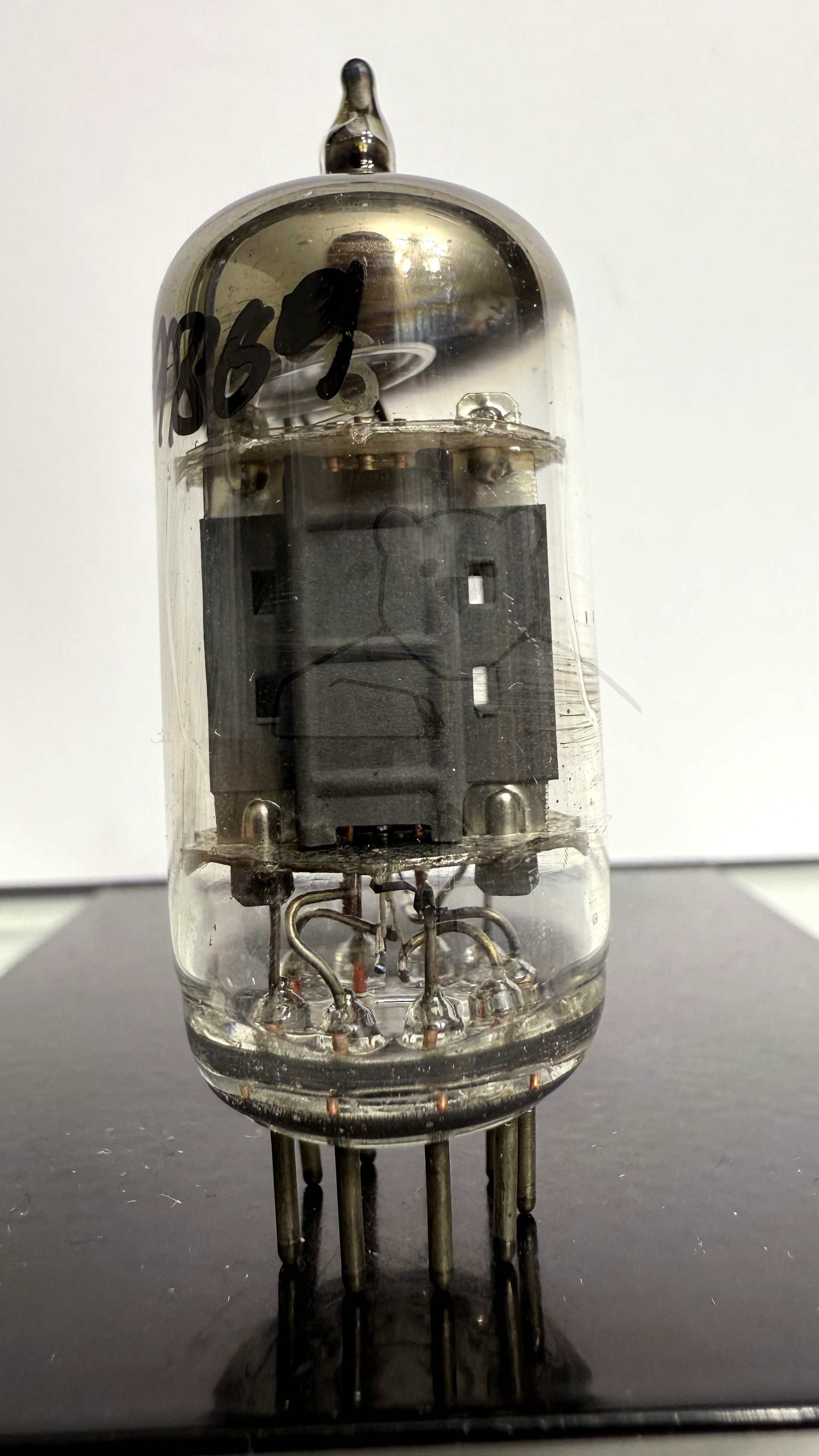

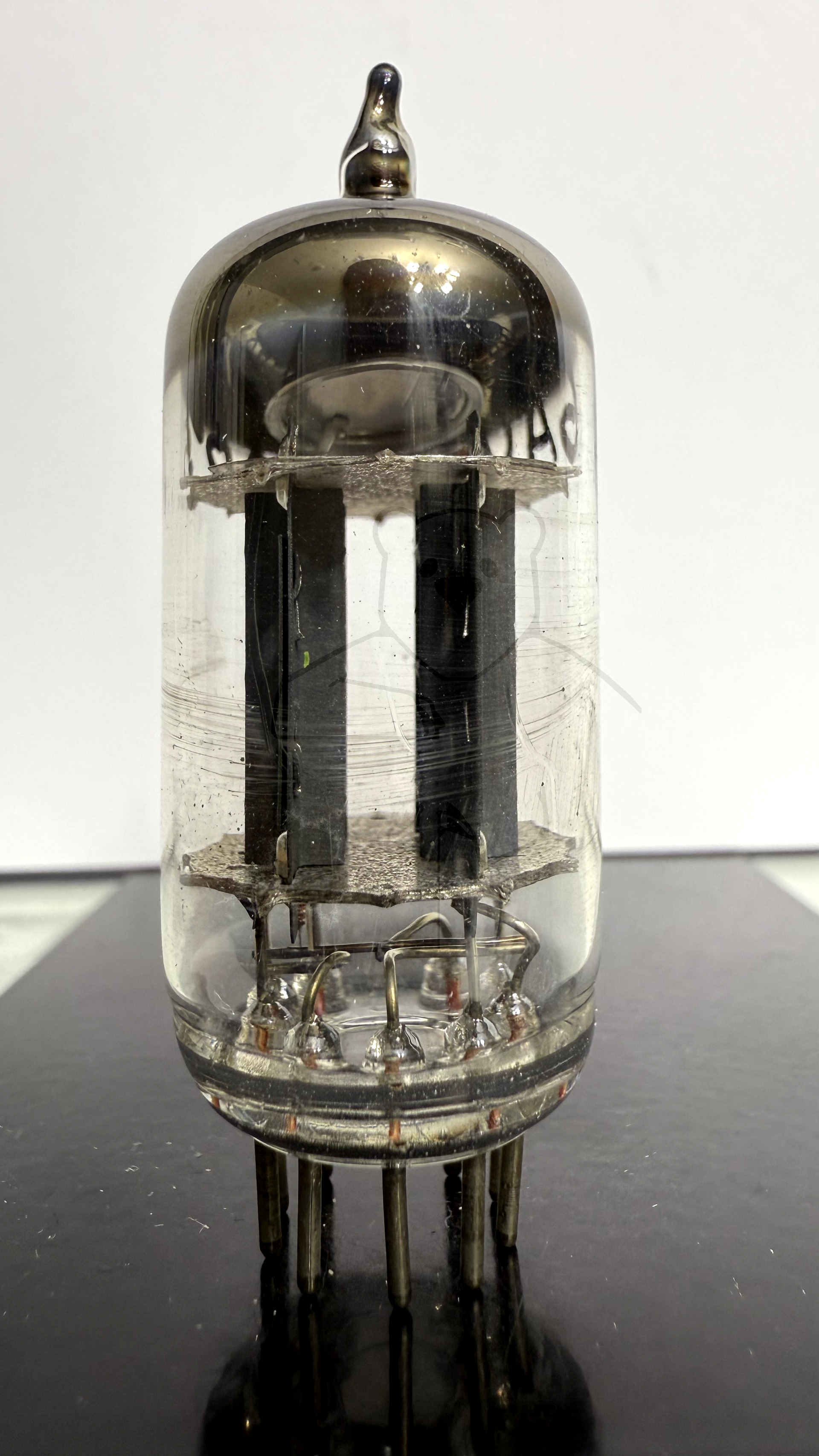

Daten und Bilder der Röhre: 6AU7

🔎 Beschreibung der Röhre: 6AU7

Name	6AU7
Vergleichsname
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	0,3 oder 0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	05.06.2018 19:17:57

🔎 Beschreibung der Systeme für die Röhre: 6AU7

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5 - Mittelanzapfung auf Stift 9	4, 5 - Mittelanzapfung auf Stift 9
Abschirmung
Funktion	→ Bildsignal, Verstaerker	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

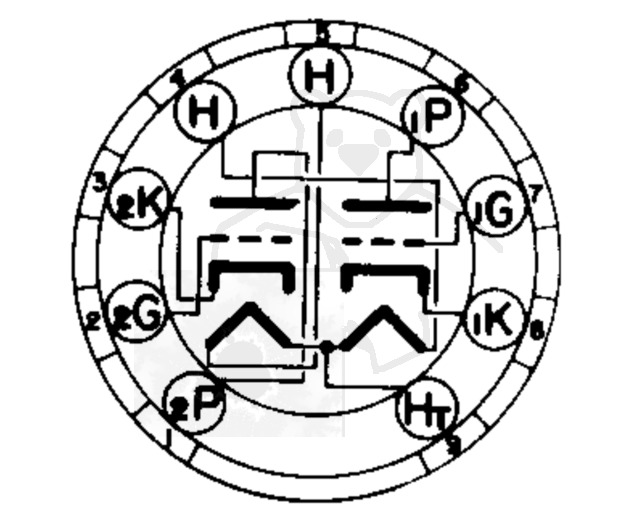

🔎 Sockelschaltung der 6AU7

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6AU7
Datenblatt 6AU7 Tung-Sol [www.tubedata.info].pdf (259 kB)
Pruefkarte 6AU7 - Neuberger RPM370 Roehrenmessgeraet.pdf (236 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
