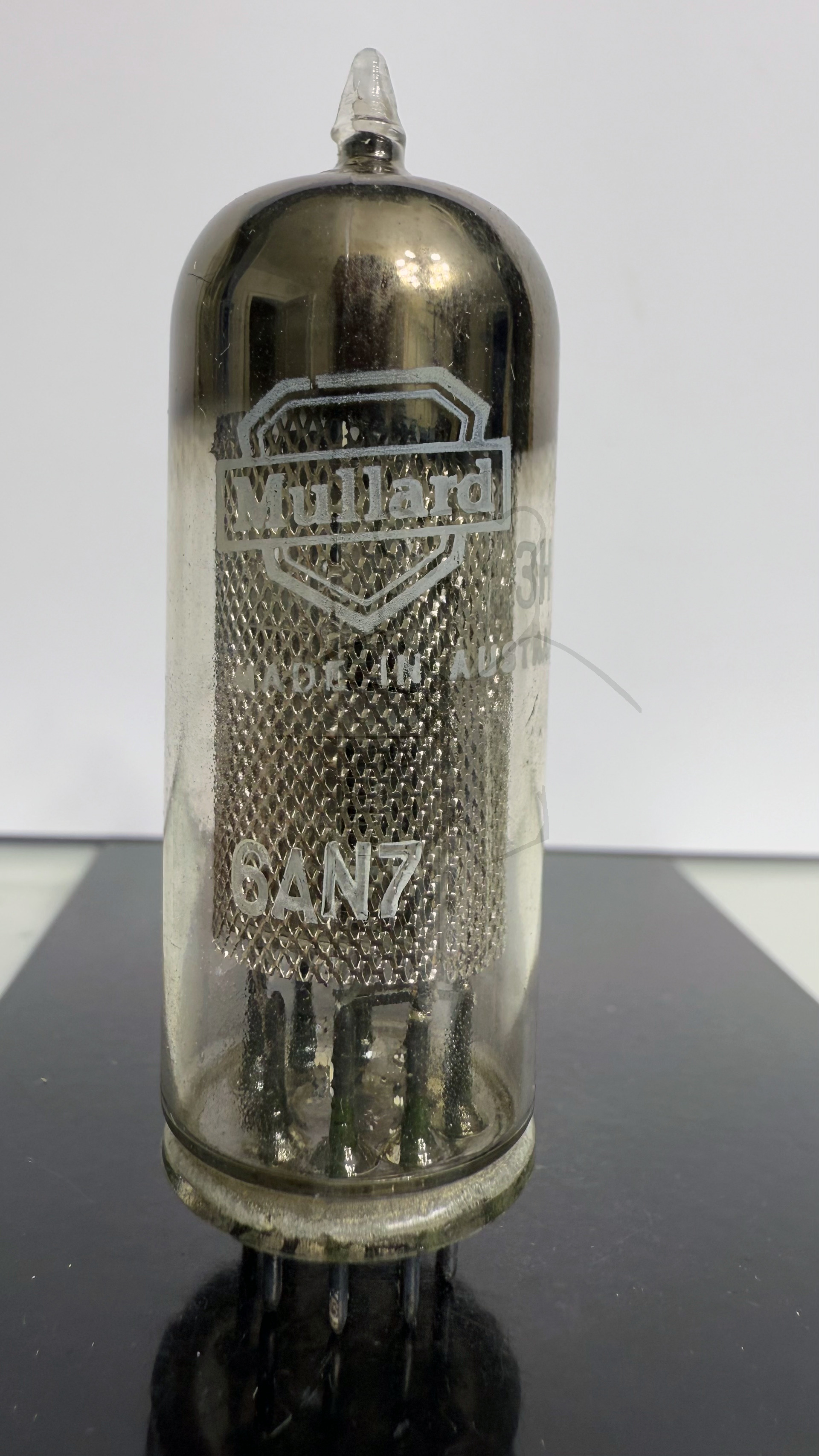

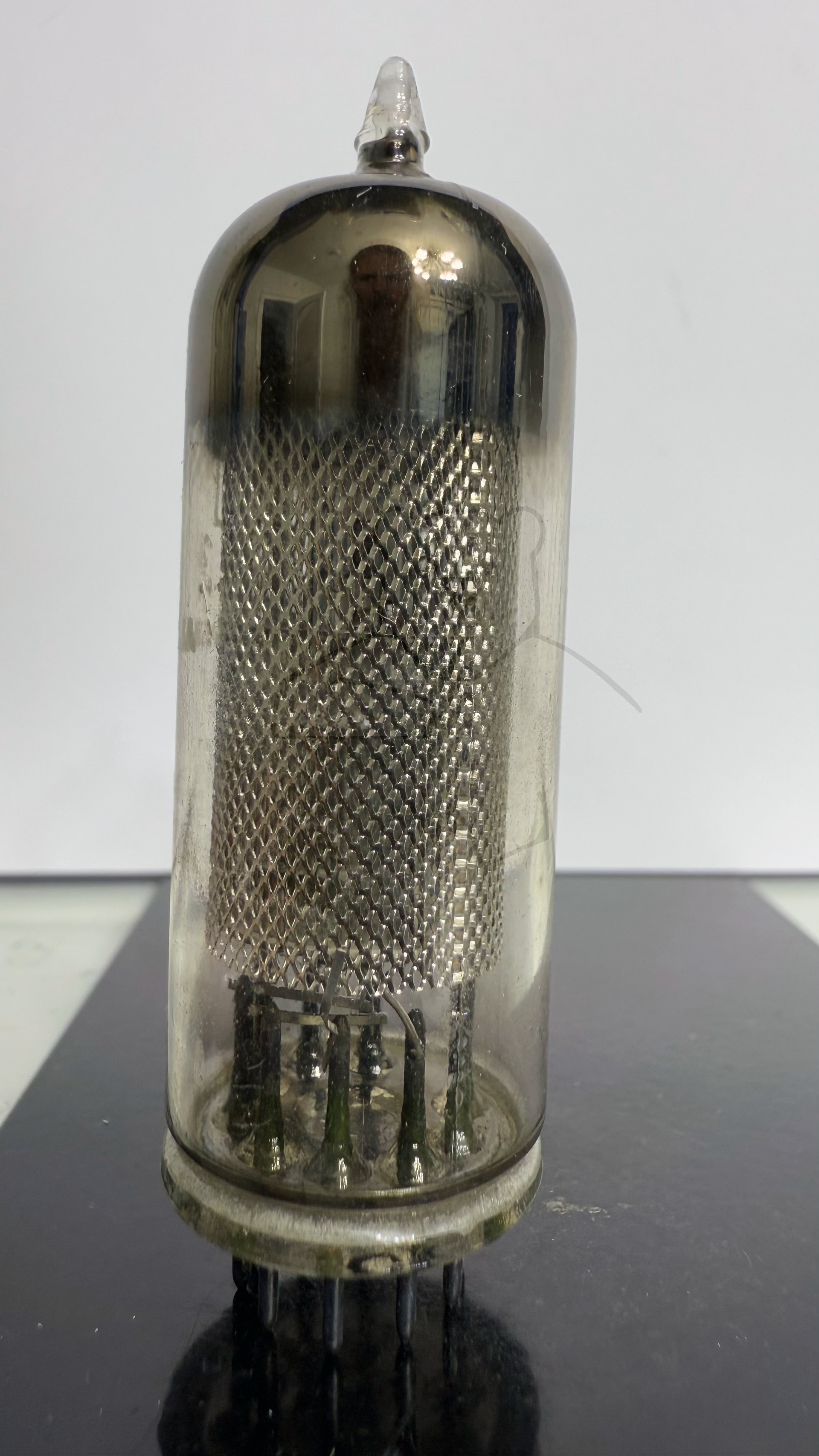

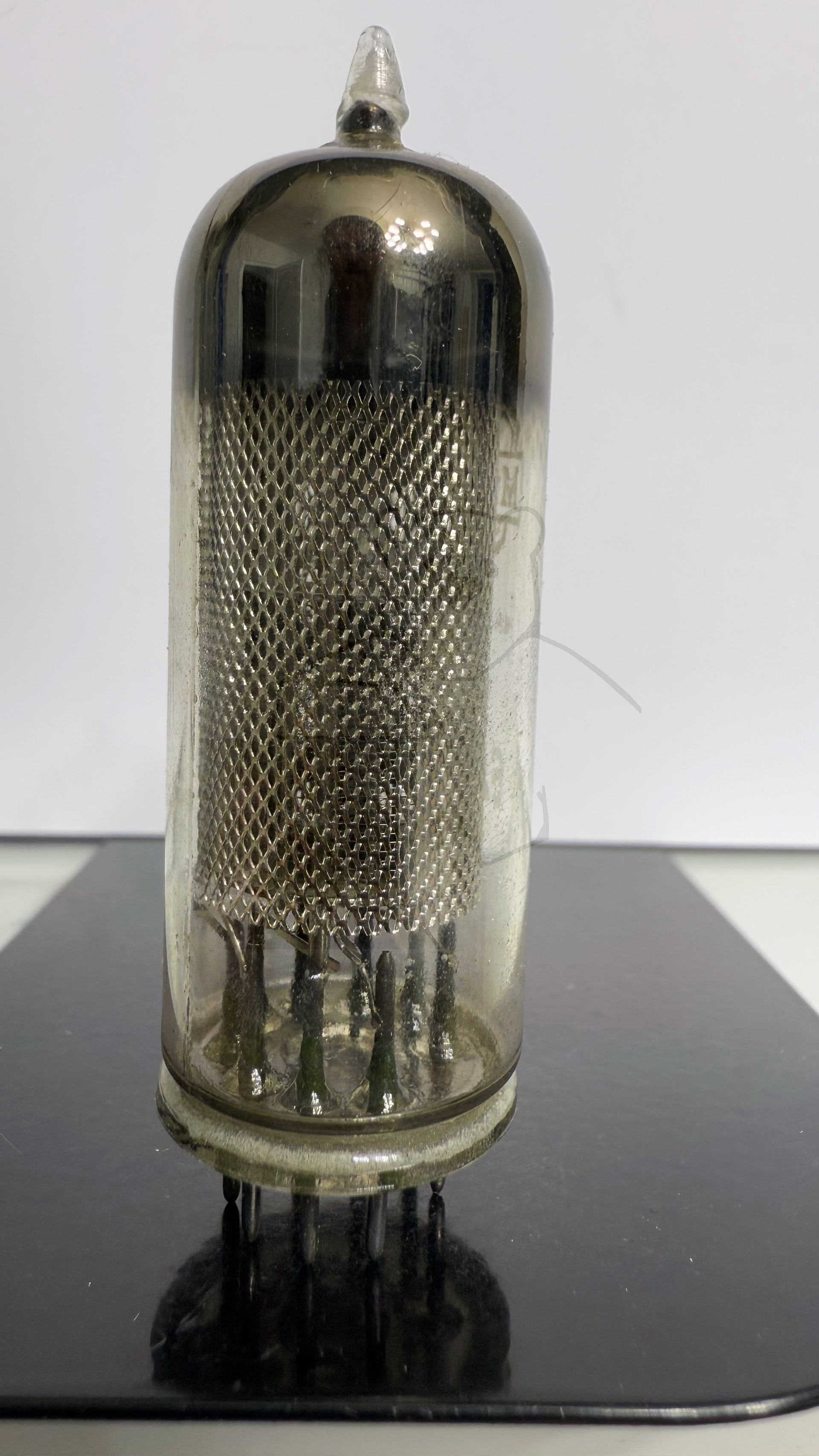

Daten und Bilder der Röhre: 6AN7

🔎 Beschreibung der Röhre: 6AN7

Name	6AN7
Vergleichsname	ECH80
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:58:09

🔎 Beschreibung der Systeme für die Röhre: 6AN7

	System 1	System 2
Kathode	3	3
Gitter 1	2	9
Gitter 2	1
Gitter 3	9
Gitter 4	1
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	8
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung
Funktion	→ Mischroehre	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

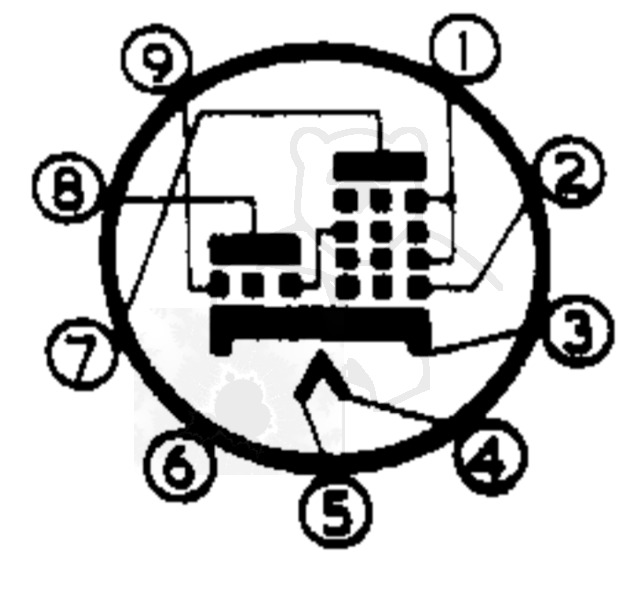

🔎 Sockelschaltung der 6AN7

Bildquelle: Philips Miniwatt Datenblatt

🔎 Datenblätter zur Röhre: 6AN7
Datenblatt 6AN7 [www.tubedata.info].pdf (430 kB)
Datenblatt 6AN7A Miniwatt [www.tubedata.info].pdf (724 kB)
Pruefkarte 6AN7 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (233 kB)
Pruefkarte 6AN7 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (273 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
