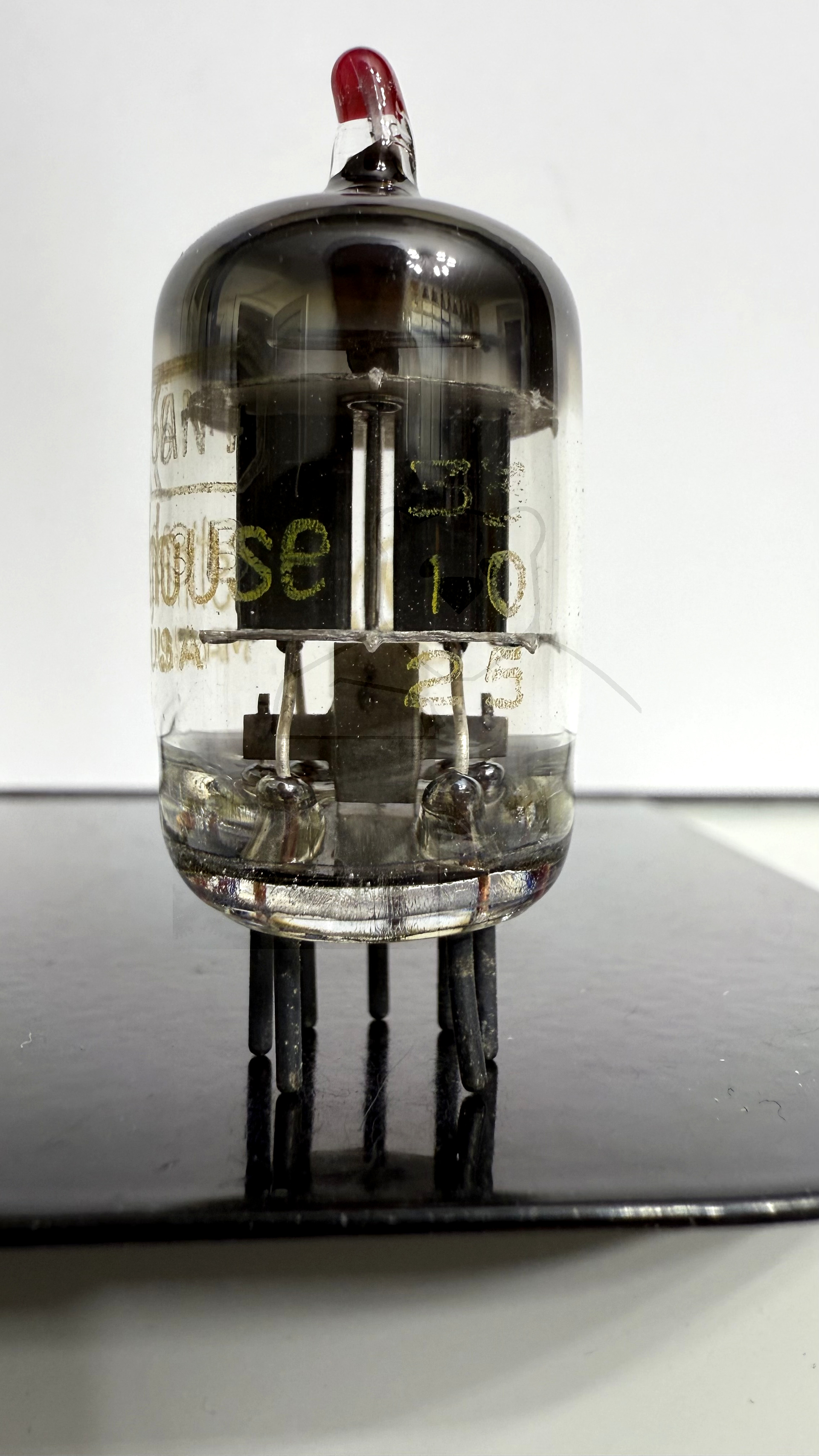

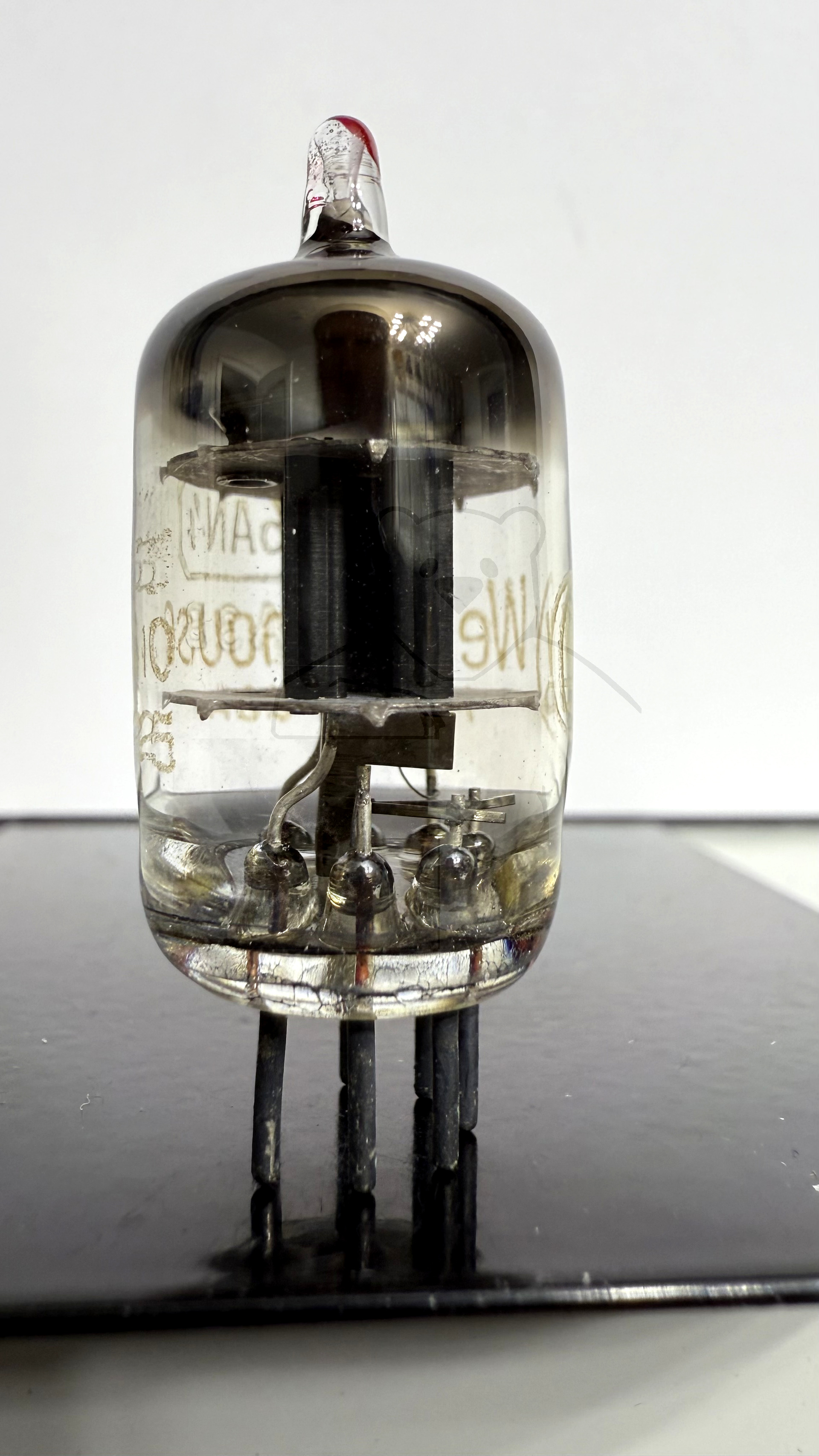

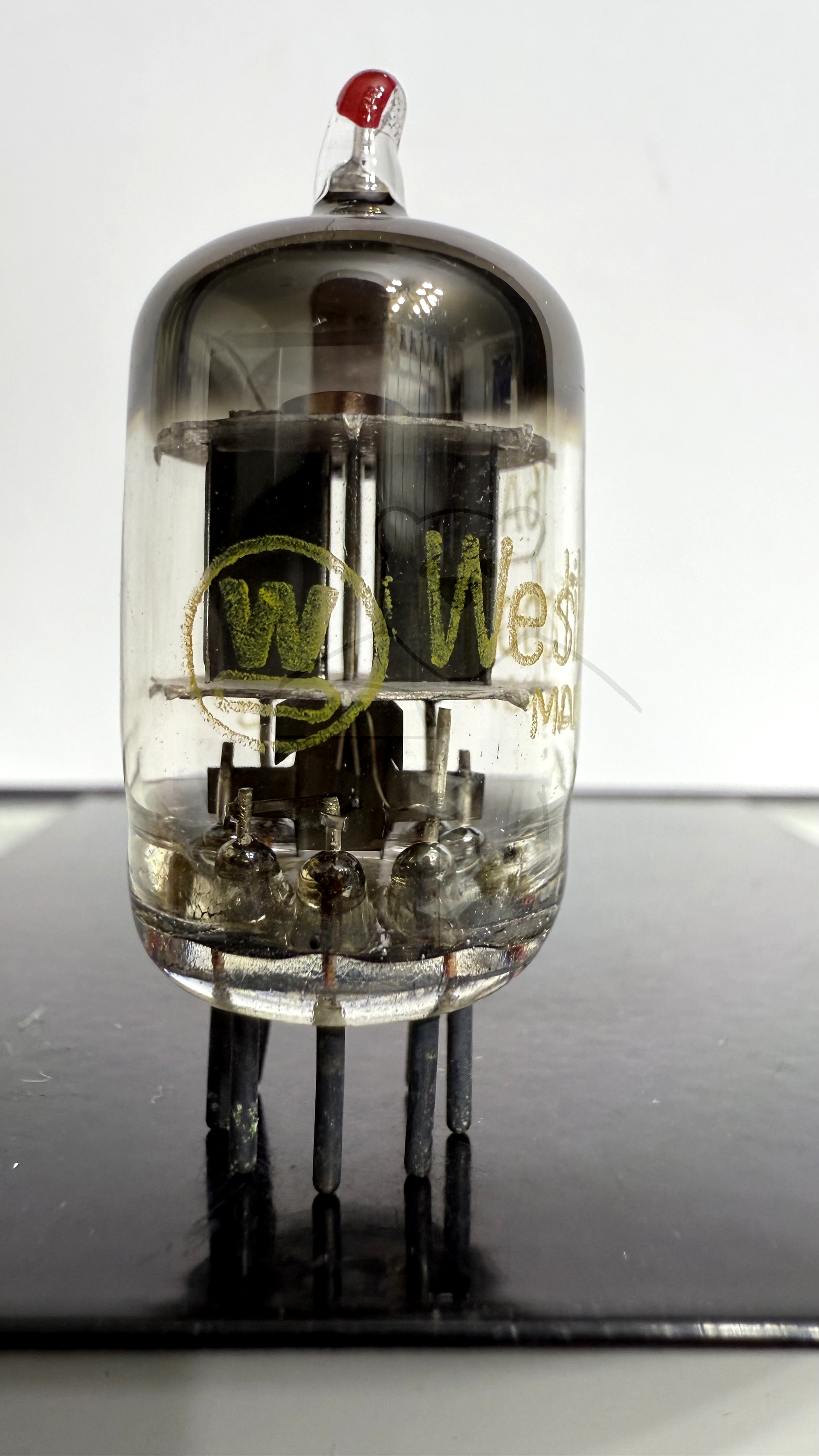

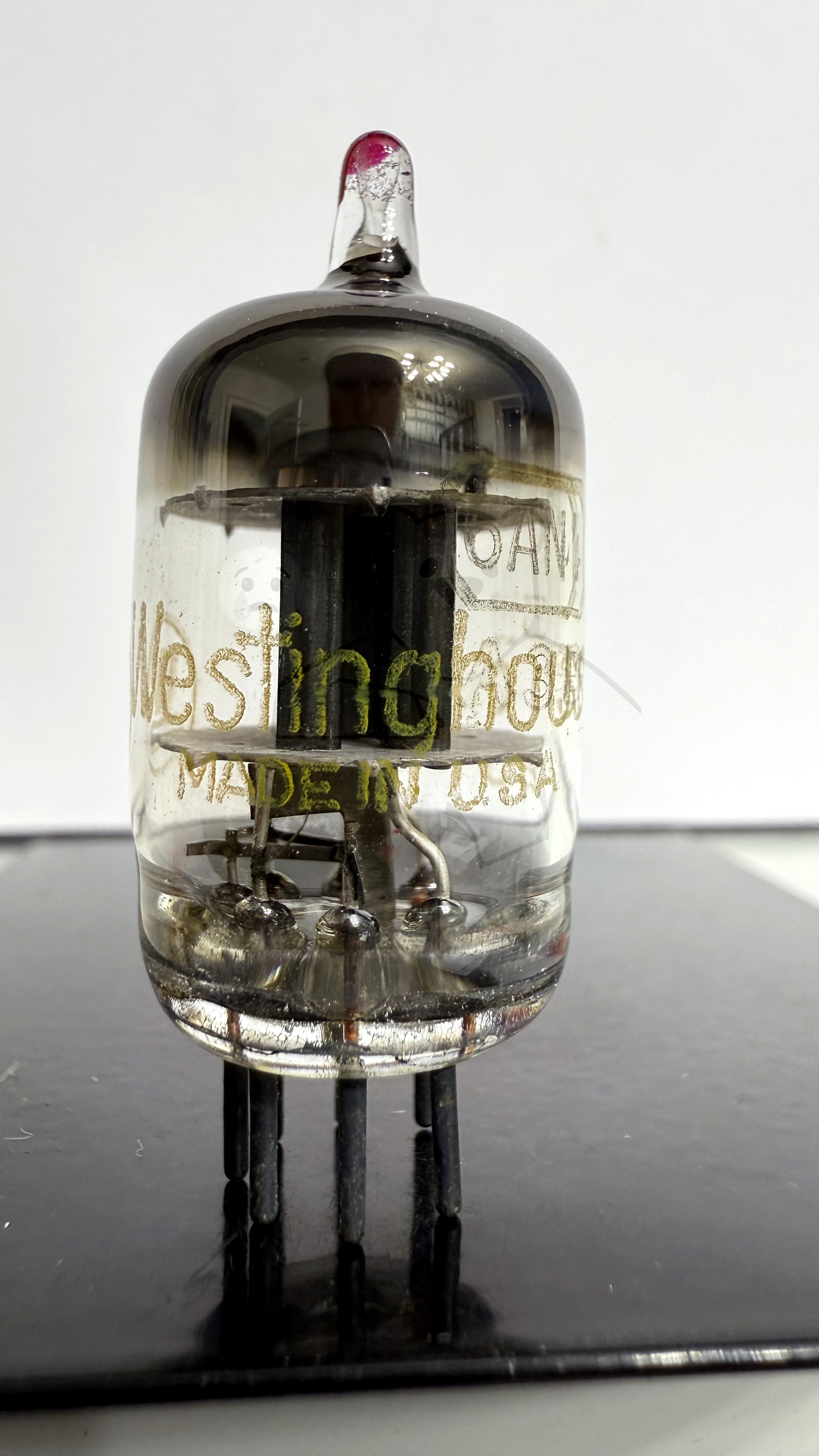

Daten und Bilder der Röhre: 6AN4

🔎 Beschreibung der Röhre: 6AN4

Name	6AN4
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,225
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:55:01

🔎 Beschreibung der Systeme für die Röhre: 6AN4

	System 1
Kathode	5
Gitter 1	2, 6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 7
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

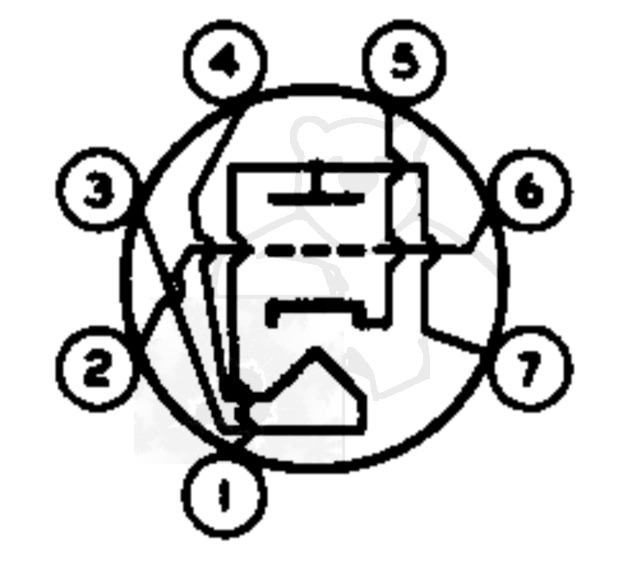

🔎 Sockelschaltung der 6AN4

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6AN4
Datenblatt 6AN4 RCA [www.tubedata.info].pdf (62 kB)

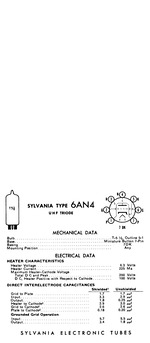

Datenblatt 6AN4 Sylvania.pdf (151 kB)
Datenblatt 6AN4 Tung-Sol [www.tubedata.info].pdf (161 kB)
