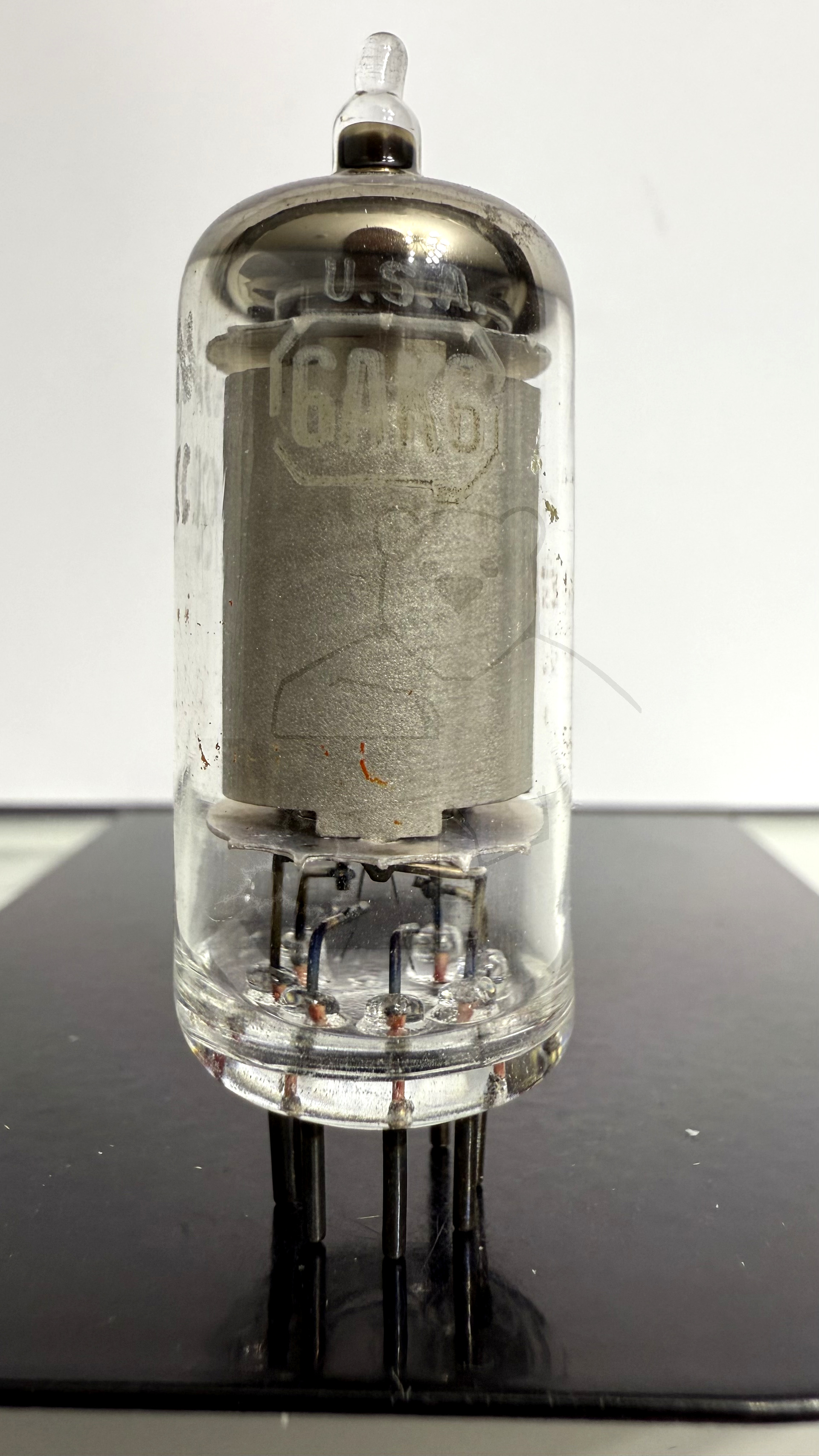

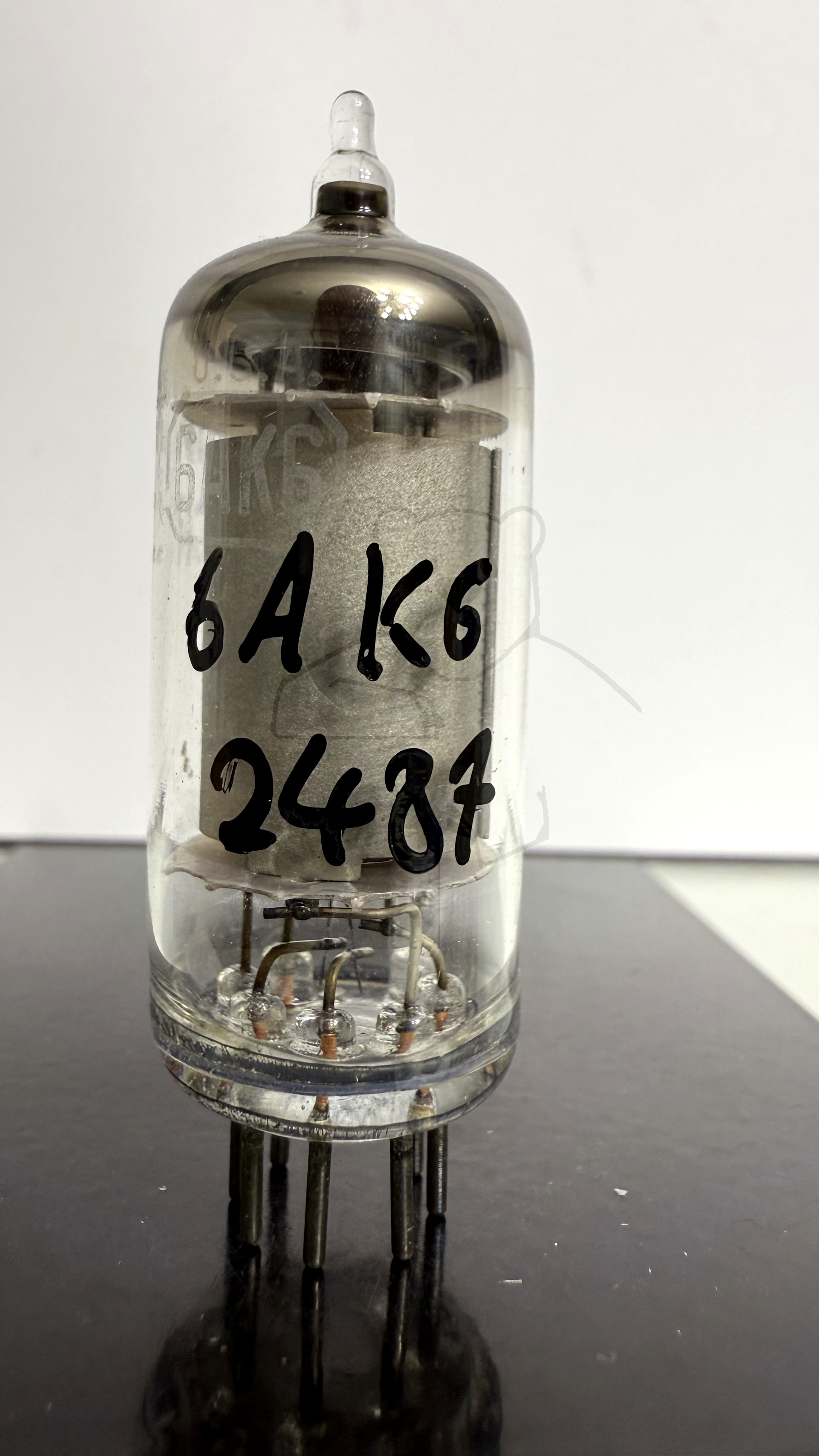

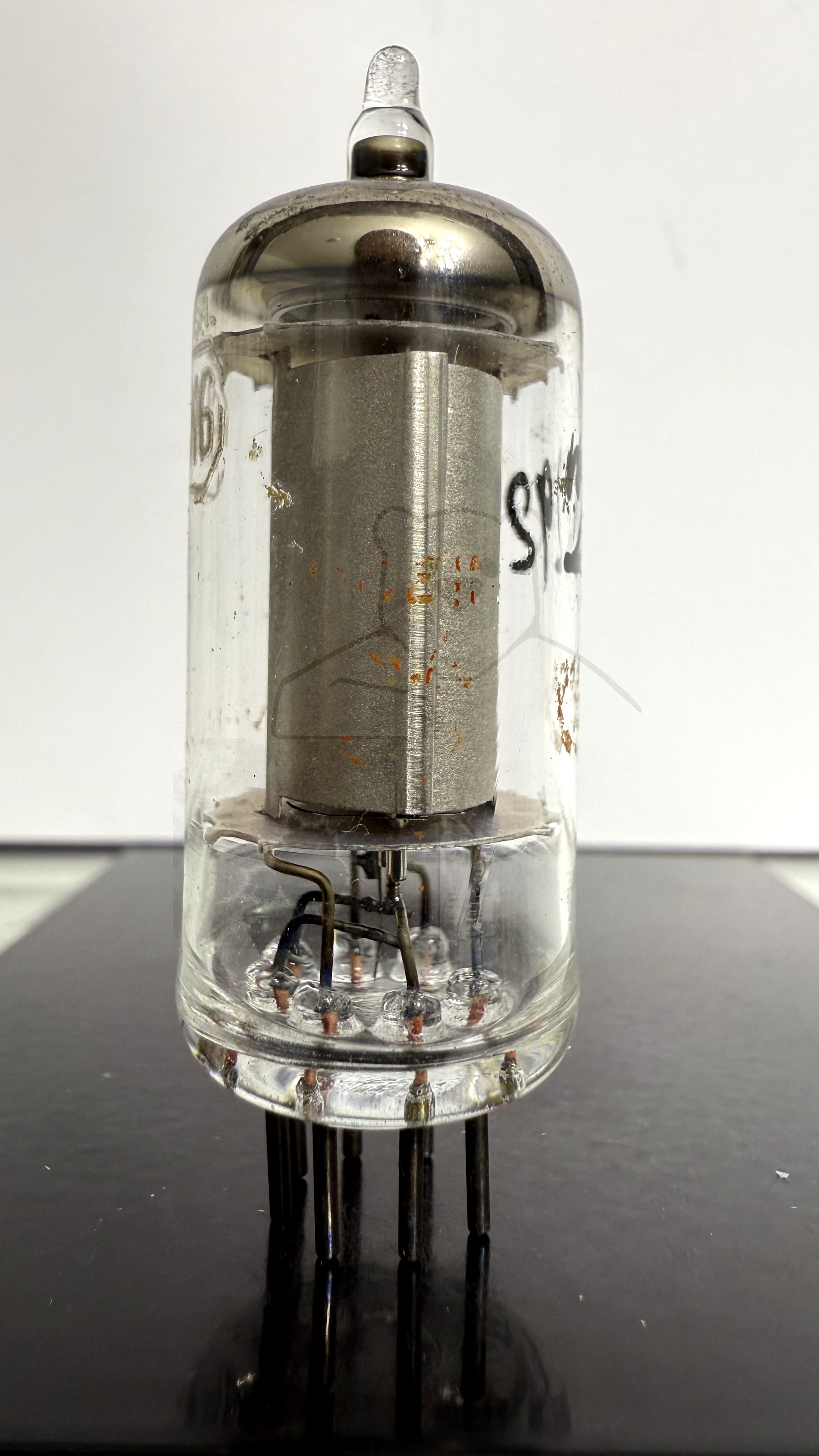

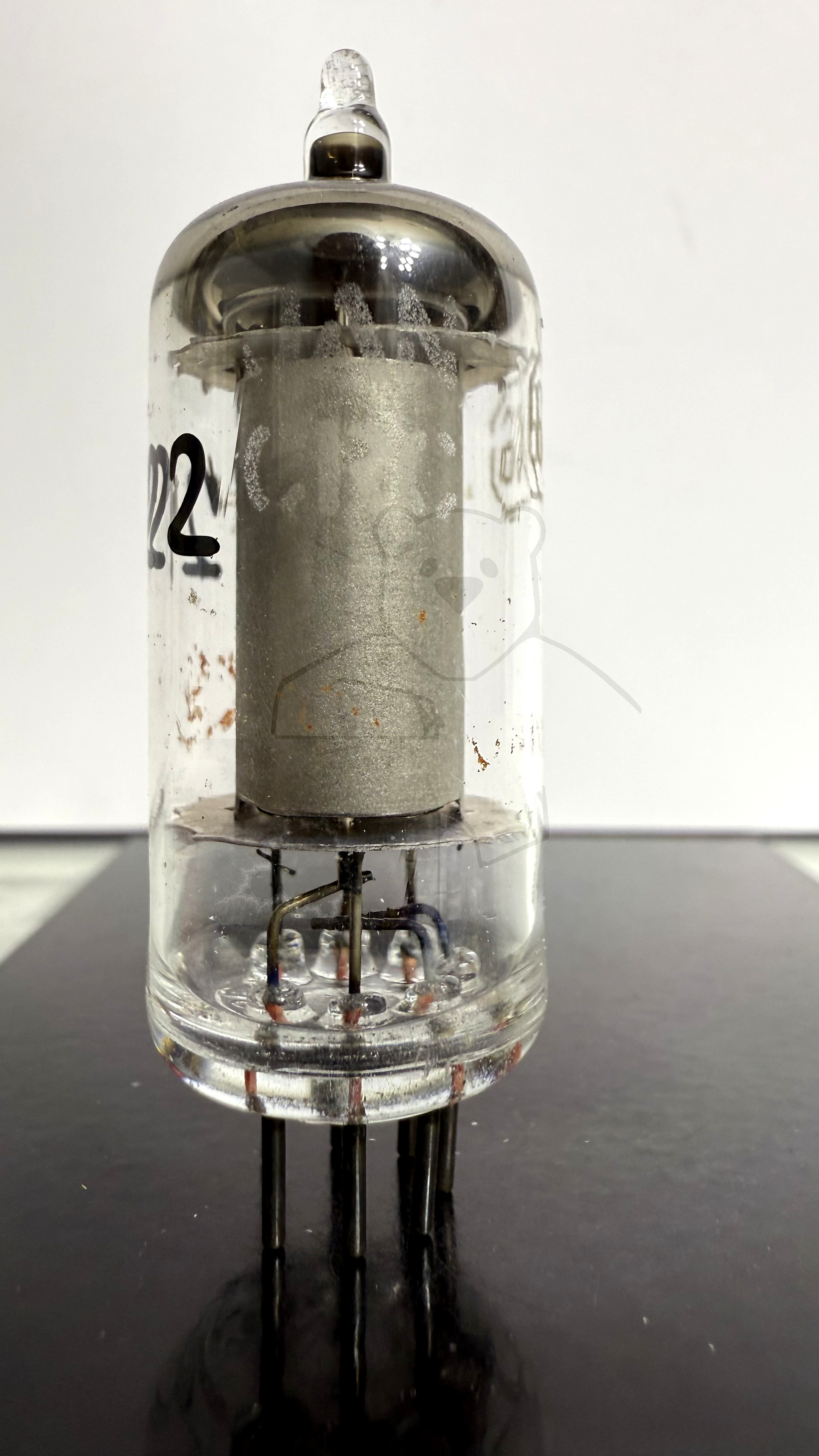

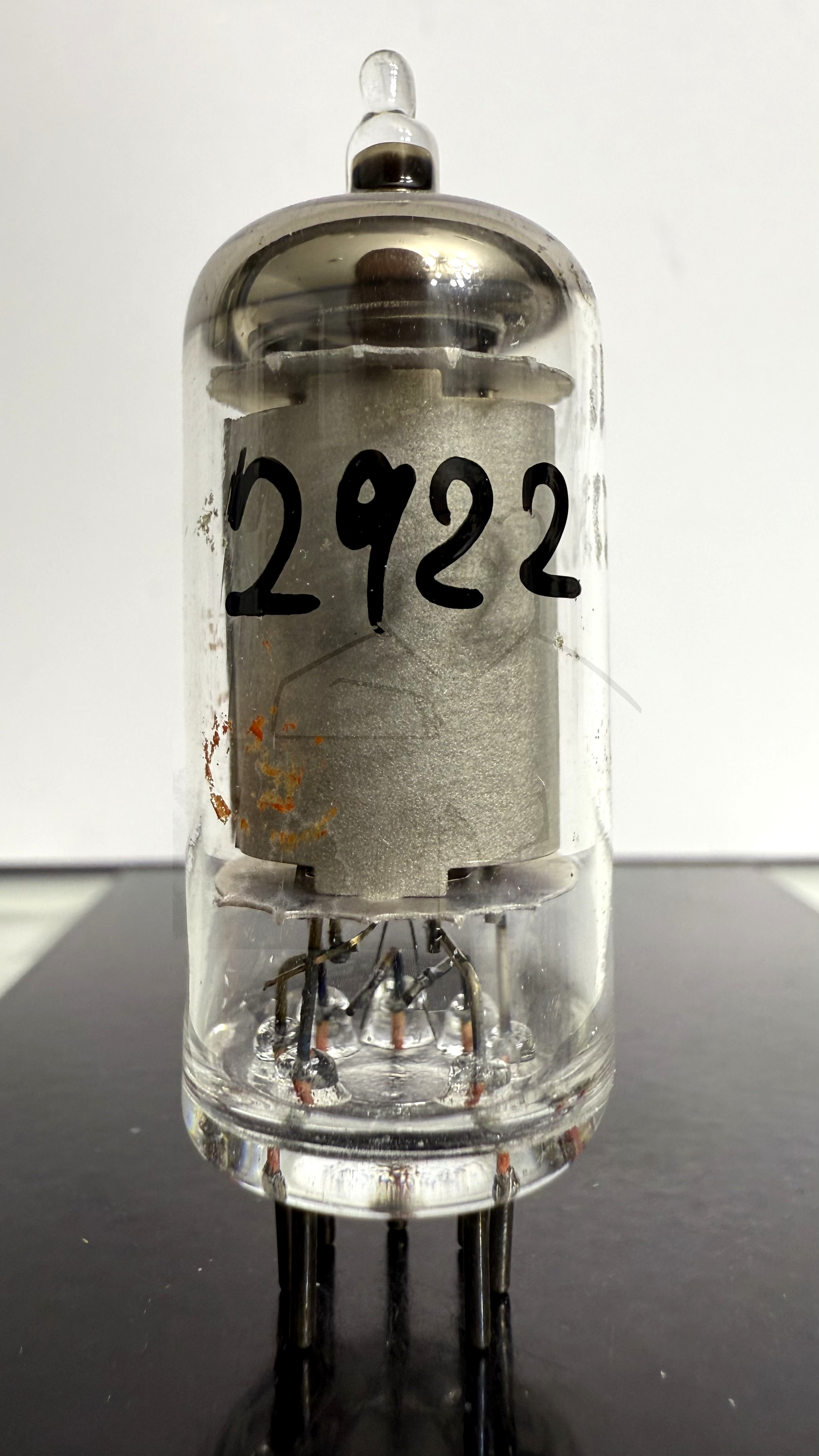

Daten und Bilder der Röhre: 6AK6

🔎 Beschreibung der Röhre: 6AK6

Name	6AK6
Vergleichsname	CV1762
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:49:24

🔎 Beschreibung der Systeme für die Röhre: 6AK6

	System 1
Kathode	7
Gitter 1	1
Gitter 2	6
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

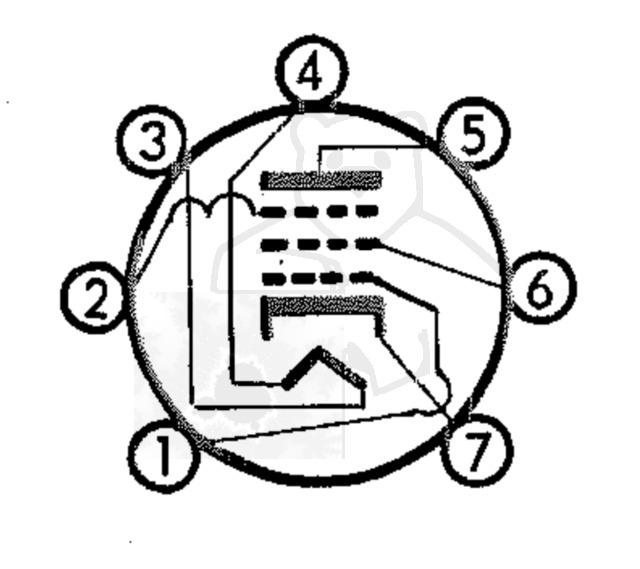

🔎 Sockelschaltung der 6AK6

Bildquelle: Mazda Belvu Datenblatt

🔎 Datenblätter zur Röhre: 6AK6
Datenblatt 6AK6 Brimar [www.tubedata.info].pdf (79 kB)
Datenblatt 6AK6 RCA [www.tubedata.info].pdf (194 kB)
Datenblatt 6AK6 Tung-Sol [www.tubedata.info].pdf (169 kB)
Datenblatt 6AK6S Mazda Belvu [www.tubedata.info].pdf (621 kB)
Pruefkarte 6AK6 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
