Daten und Bilder der Röhre: 6977

🔎 Beschreibung der Röhre: 6977

Name	6977
Vergleichsname	→ DM160
Heizspannung (Volt)	1,0
Heizstrom (Ampère)	0,03
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (5mm Rund), 4pol. → Liste aller Röhren mit: Subminiatur (5mm Rund), 4pol.
Zusätzliche Informationen
Letzte Änderung	03.01.2019 05:33:01

🔎 Beschreibung der Systeme für die Röhre: 6977

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Magisches Band

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

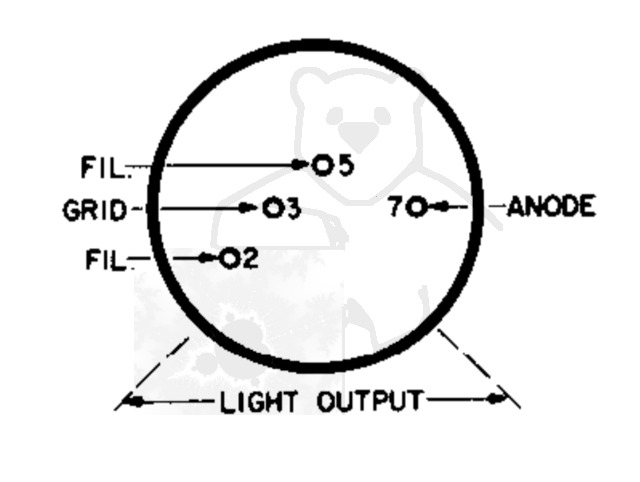

🔎 Sockelschaltung der 6977

Bildquelle: Sylvania Datenblatt

🔎 Datenblätter zur Röhre: 6977
Datenblatt 6977 Sylvania [www.tubedata.info].pdf (165 kB)
Datenblatt 6977 Tung-Sol [www.tubedata.info].pdf (242 kB)
