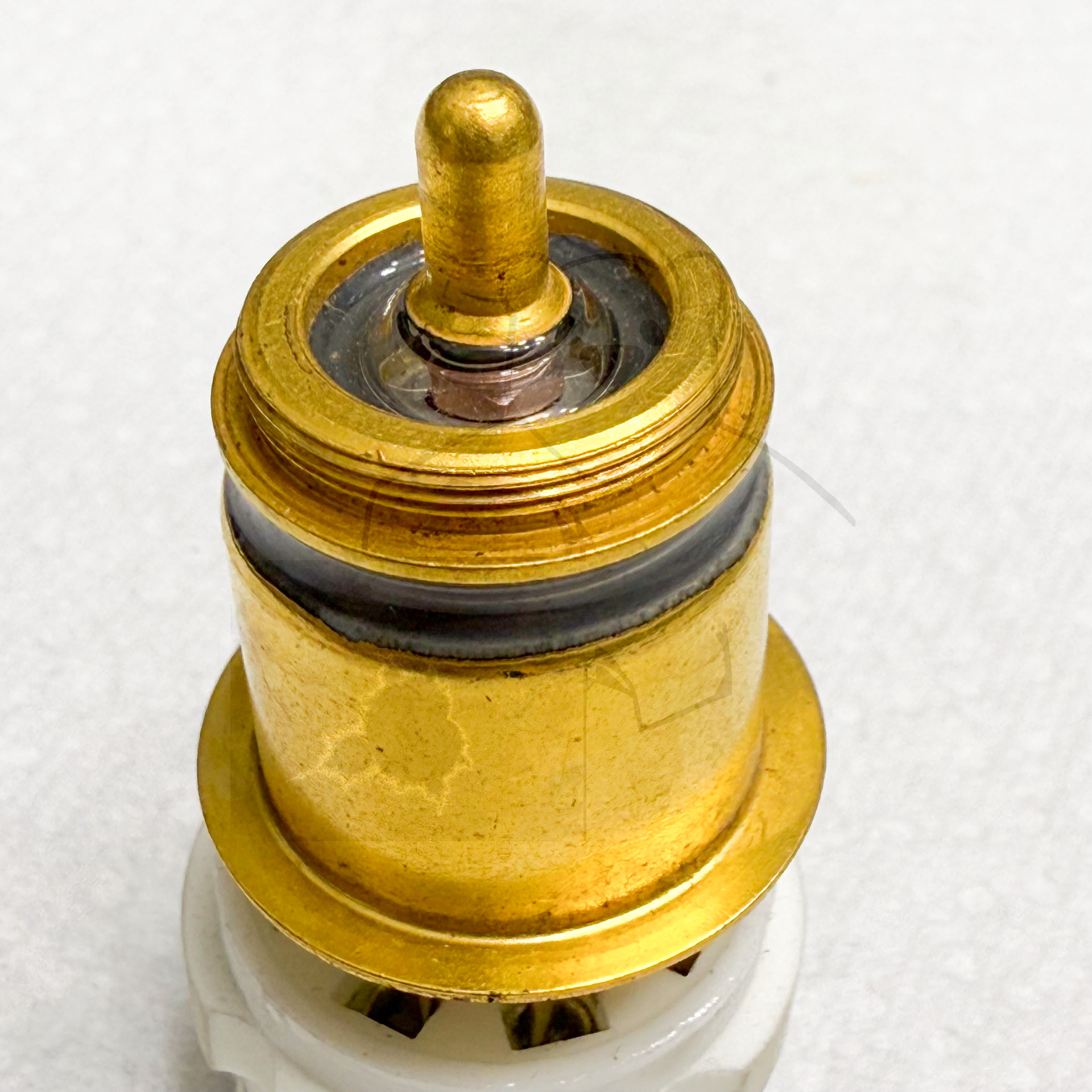

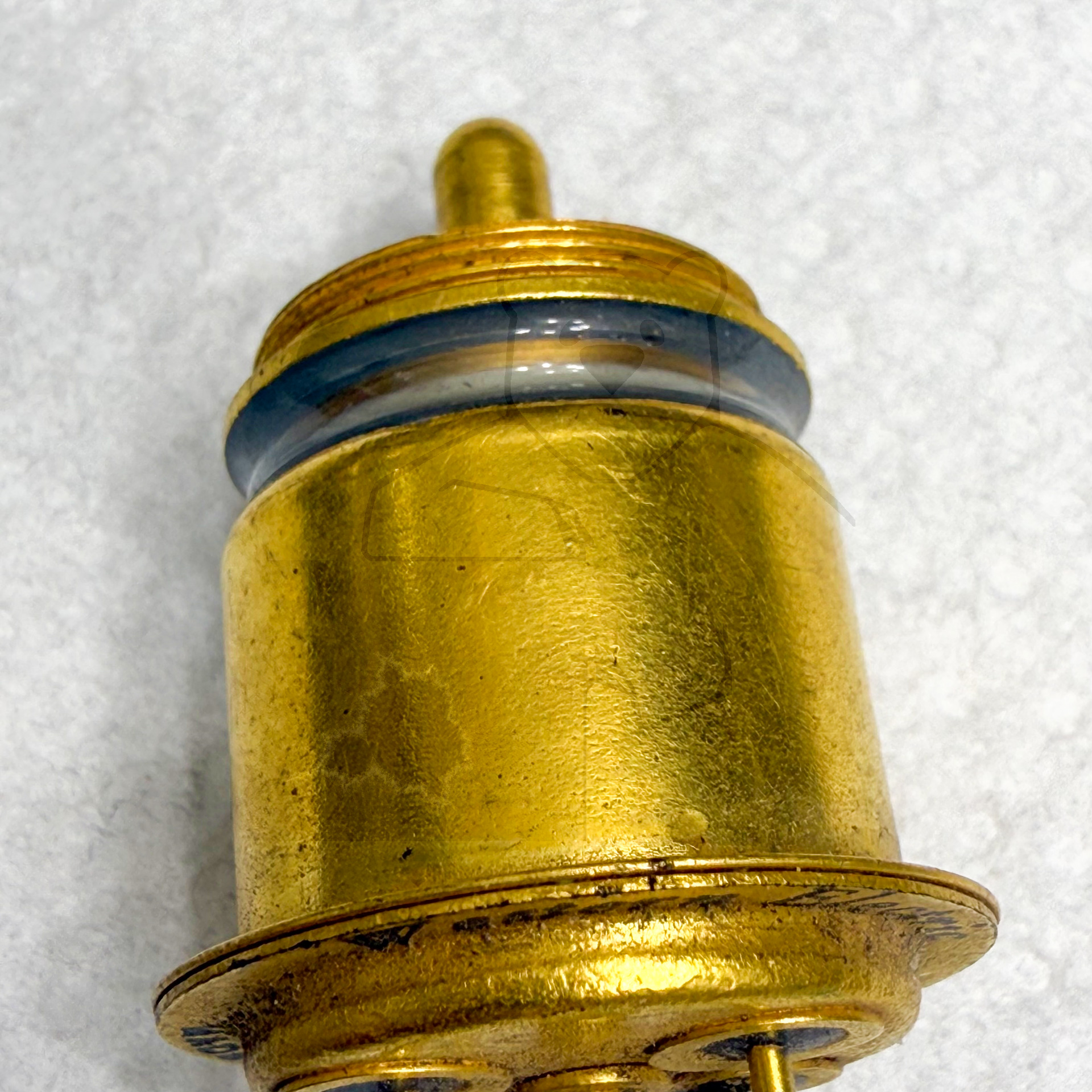

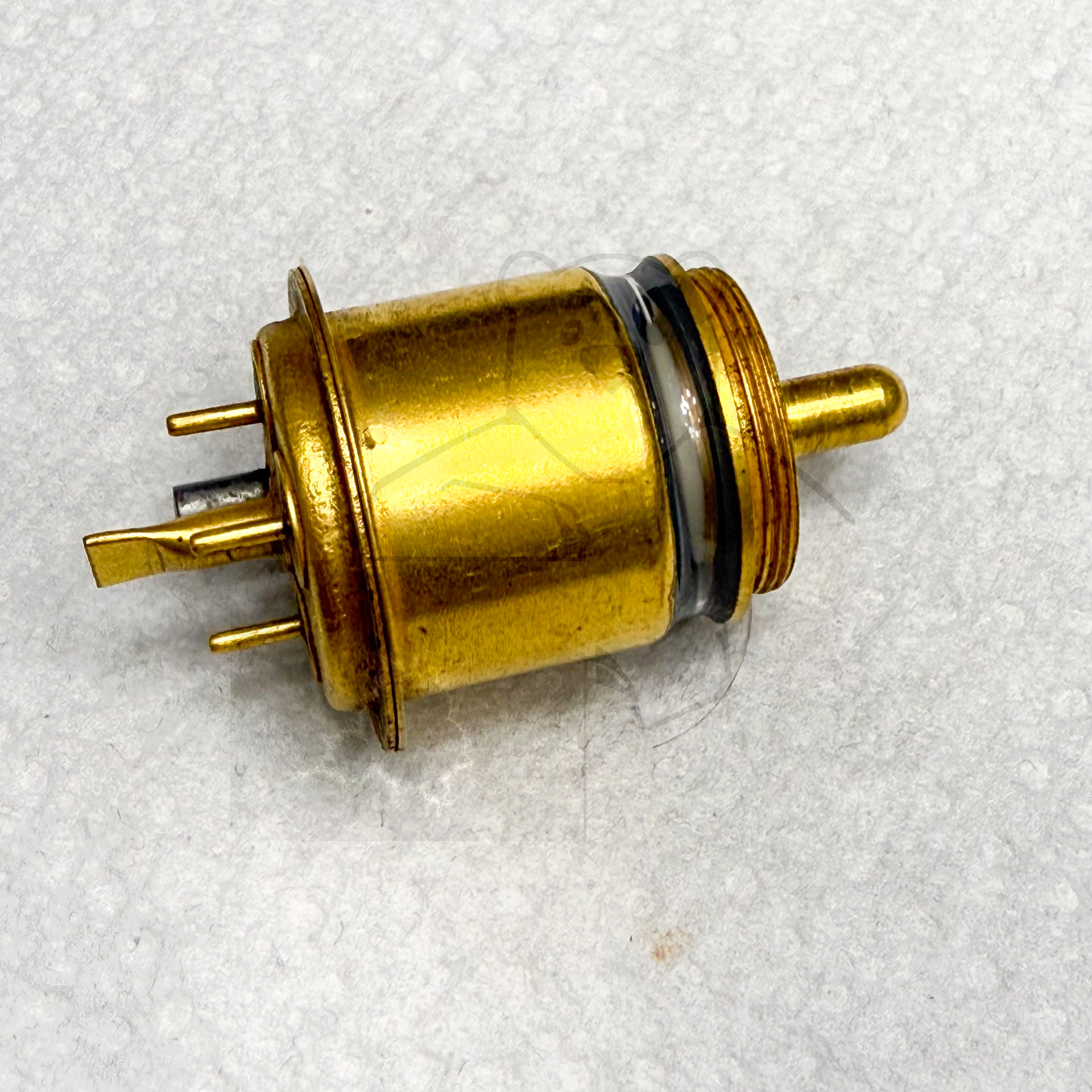

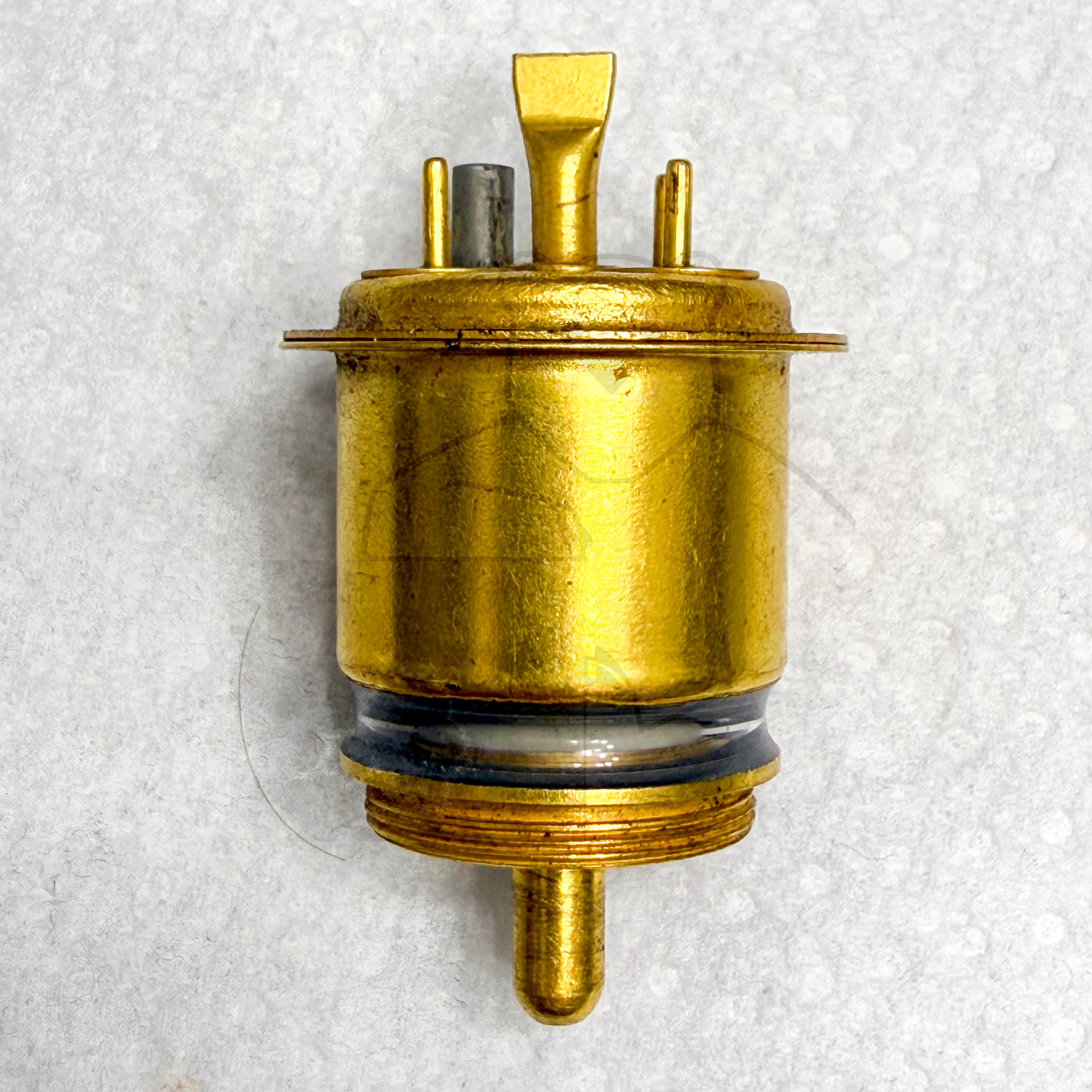

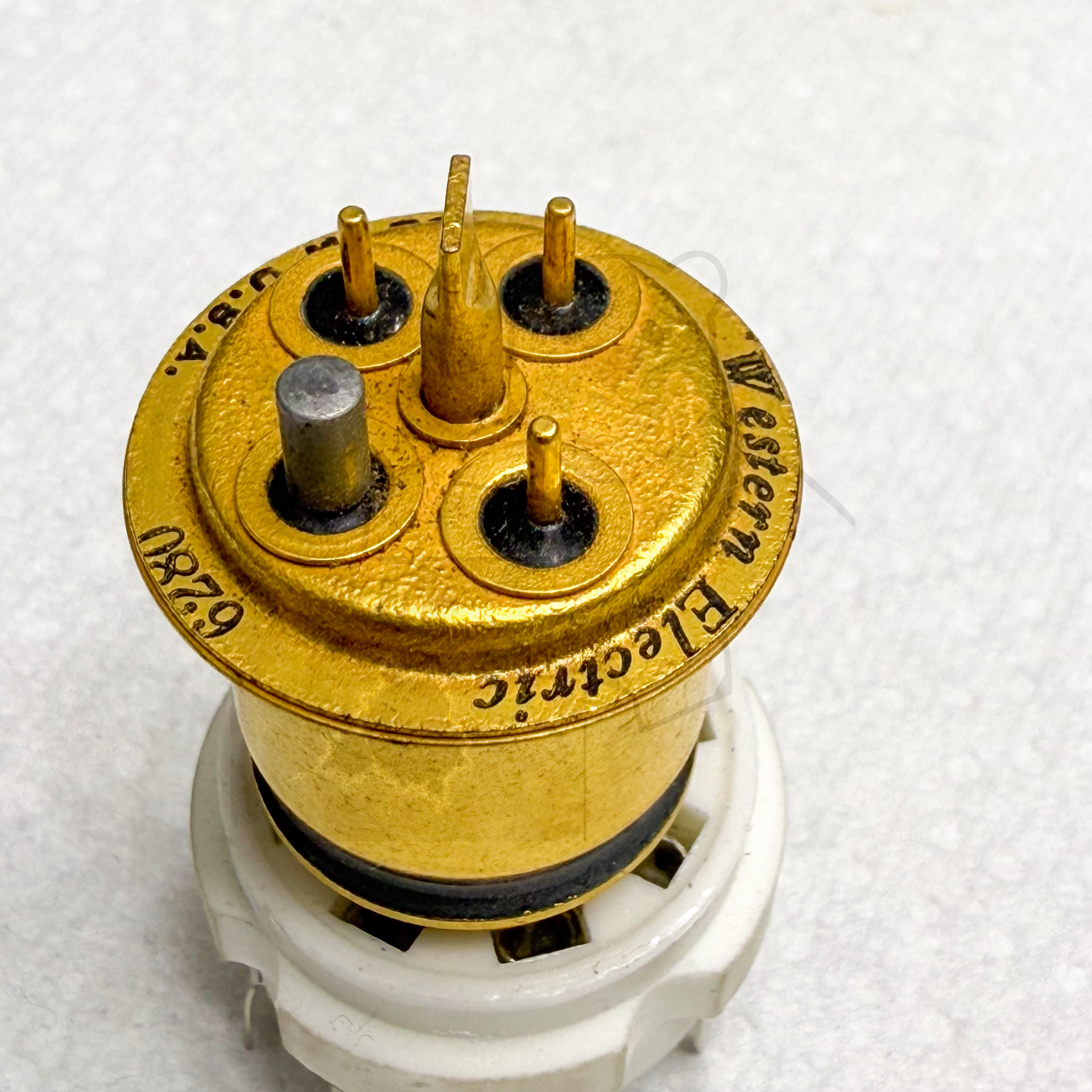

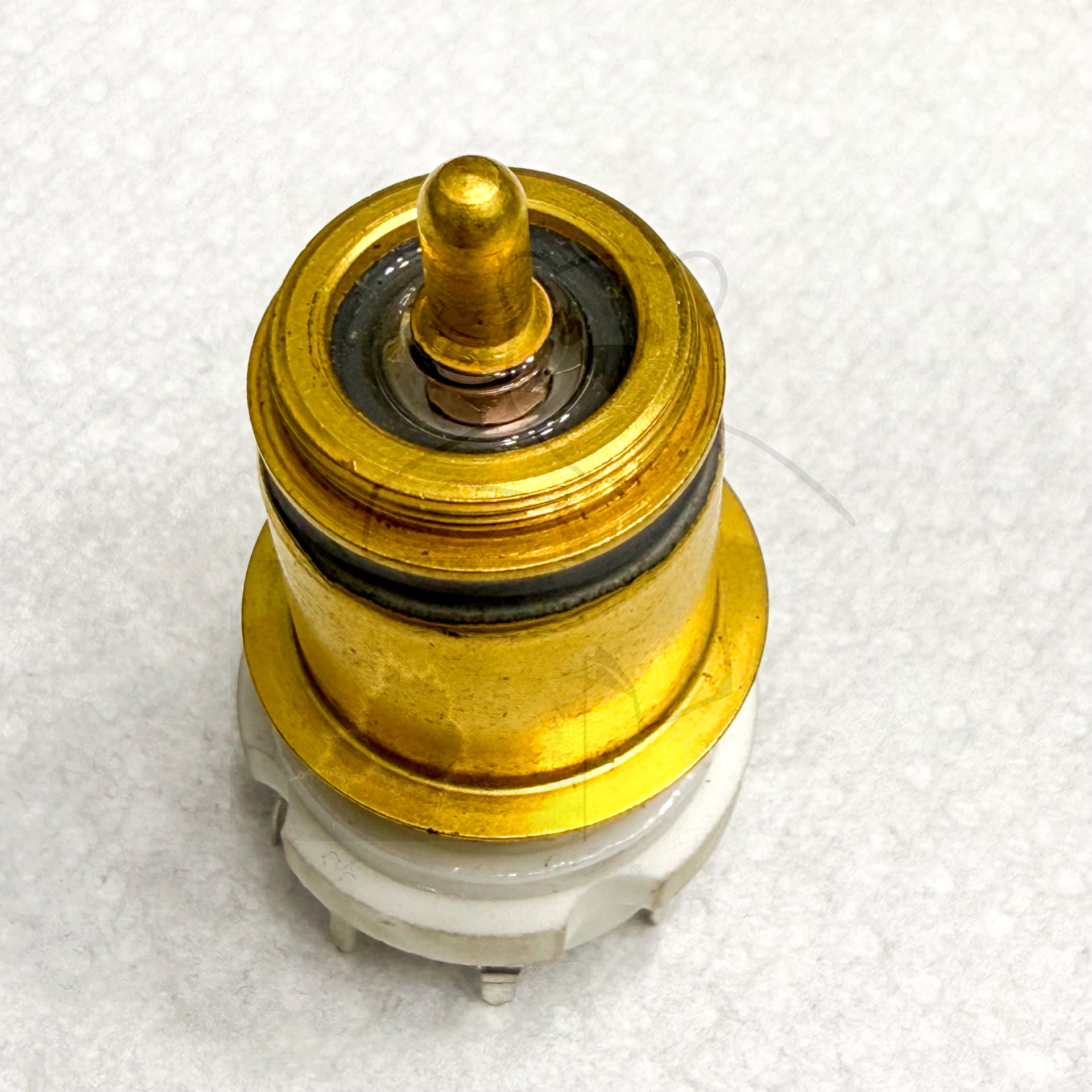

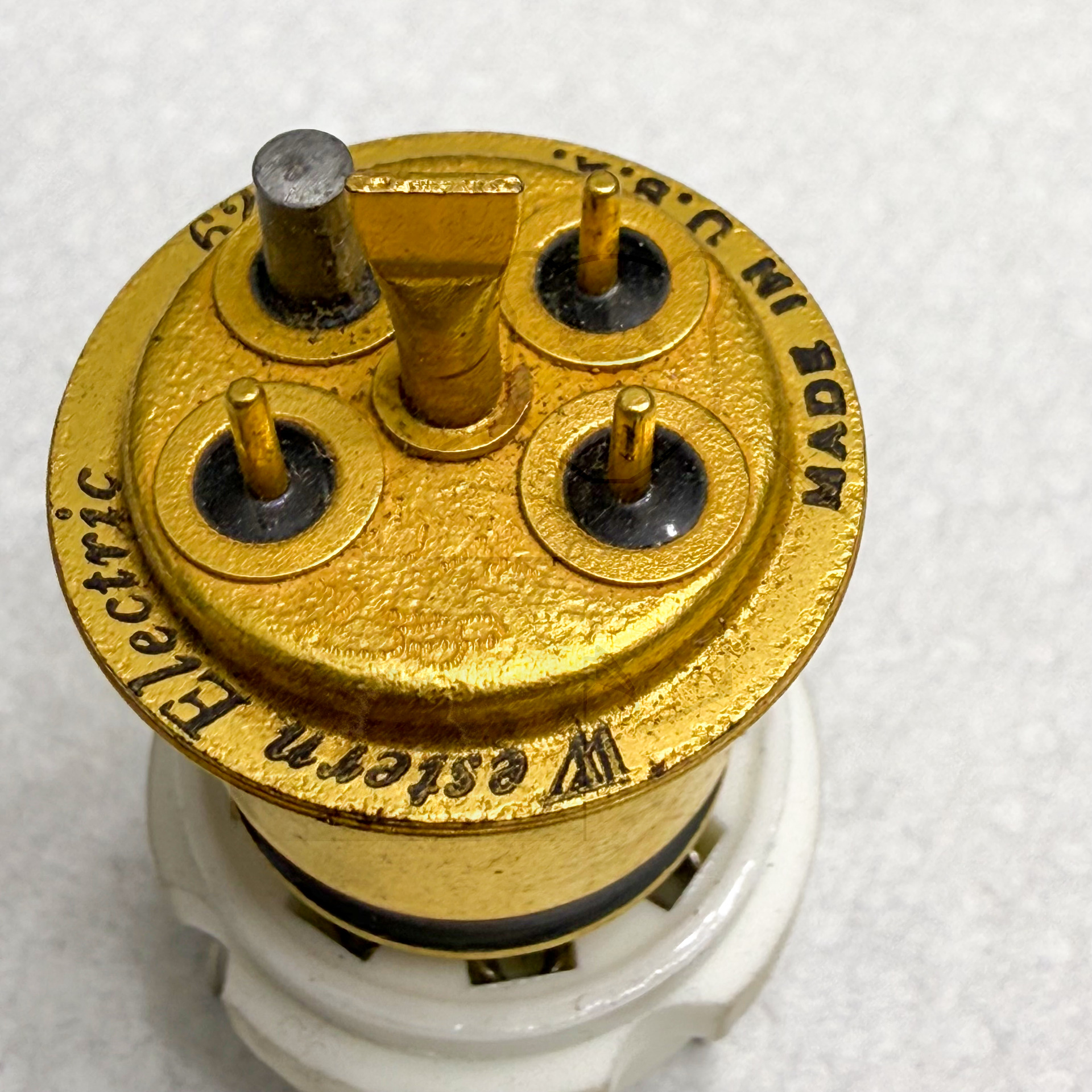

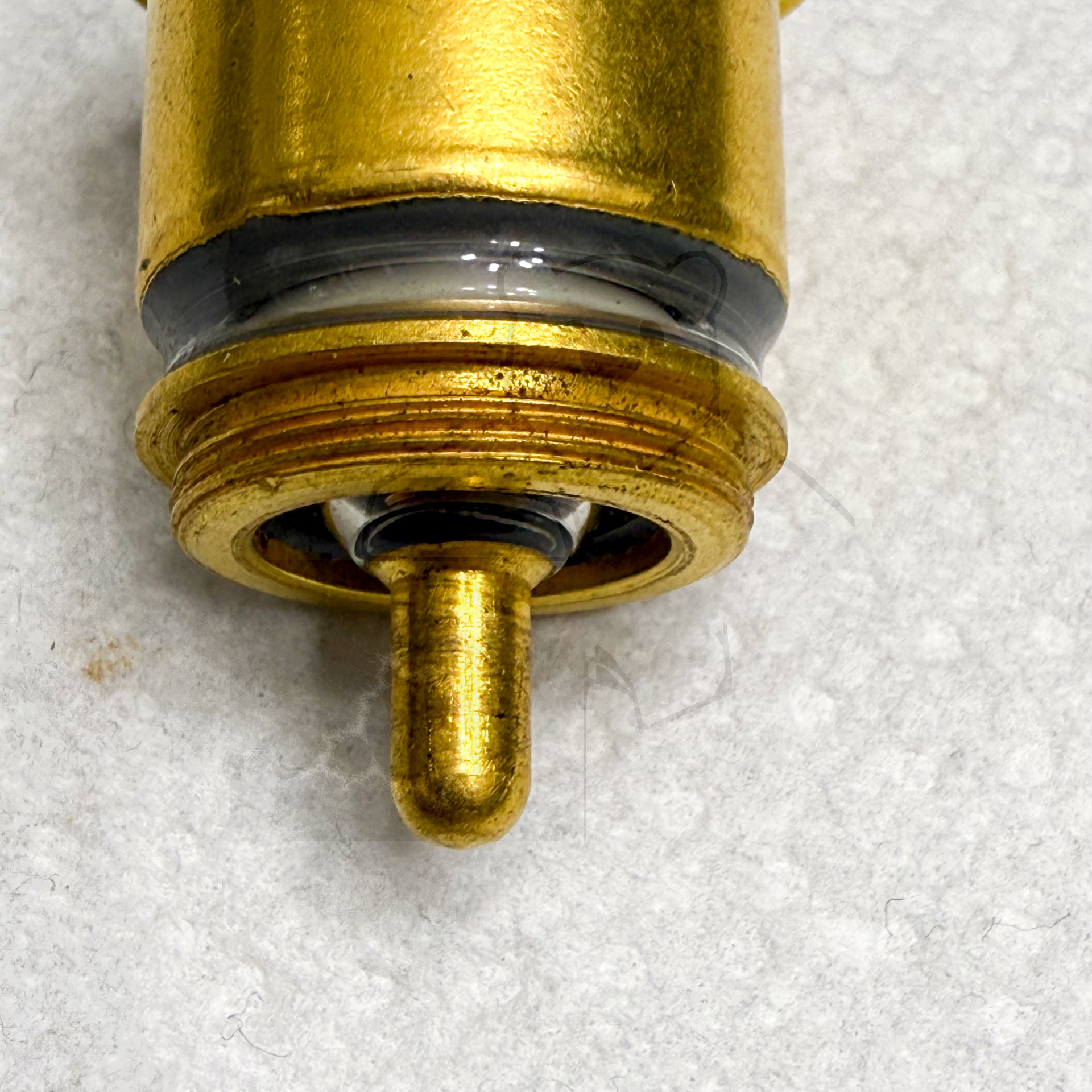

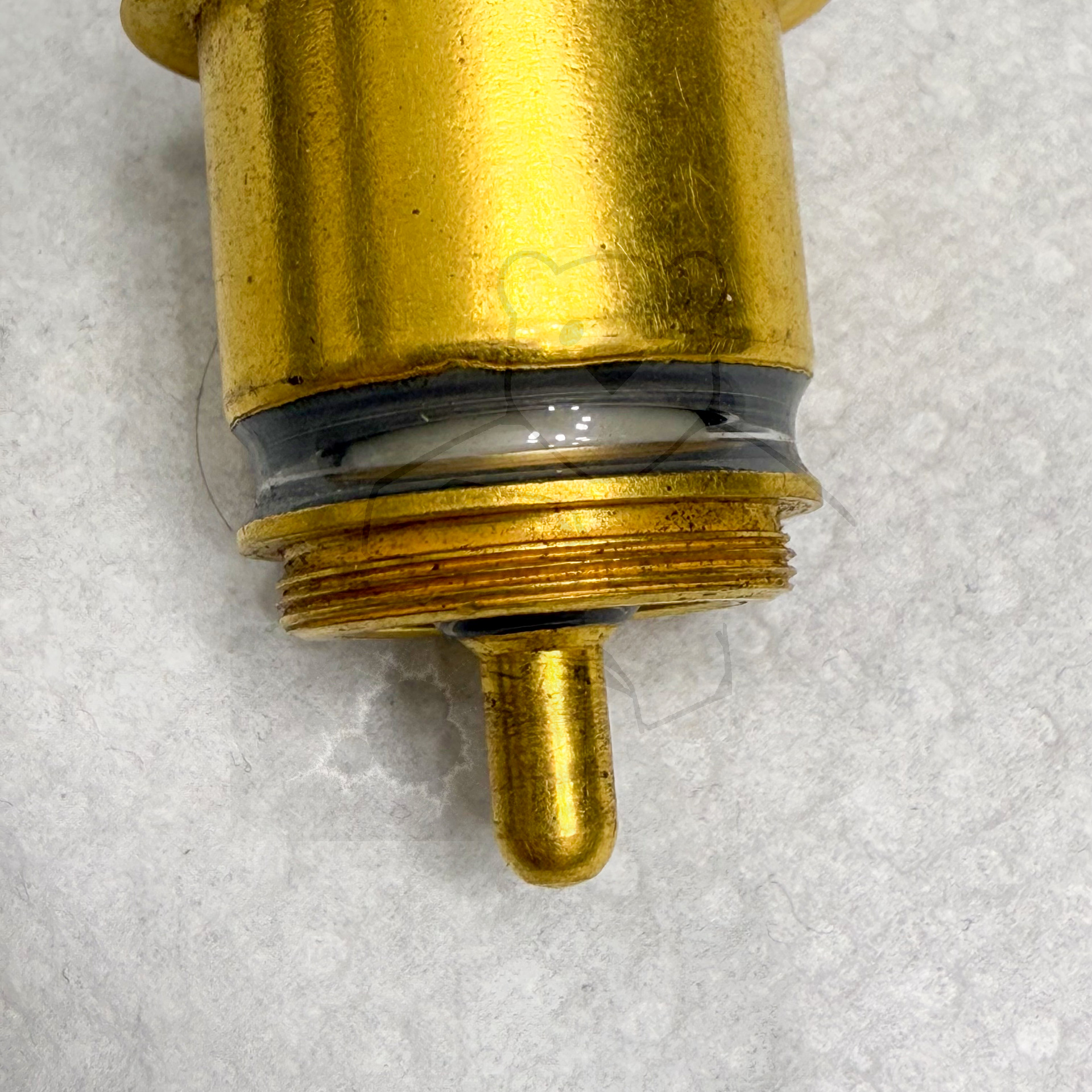

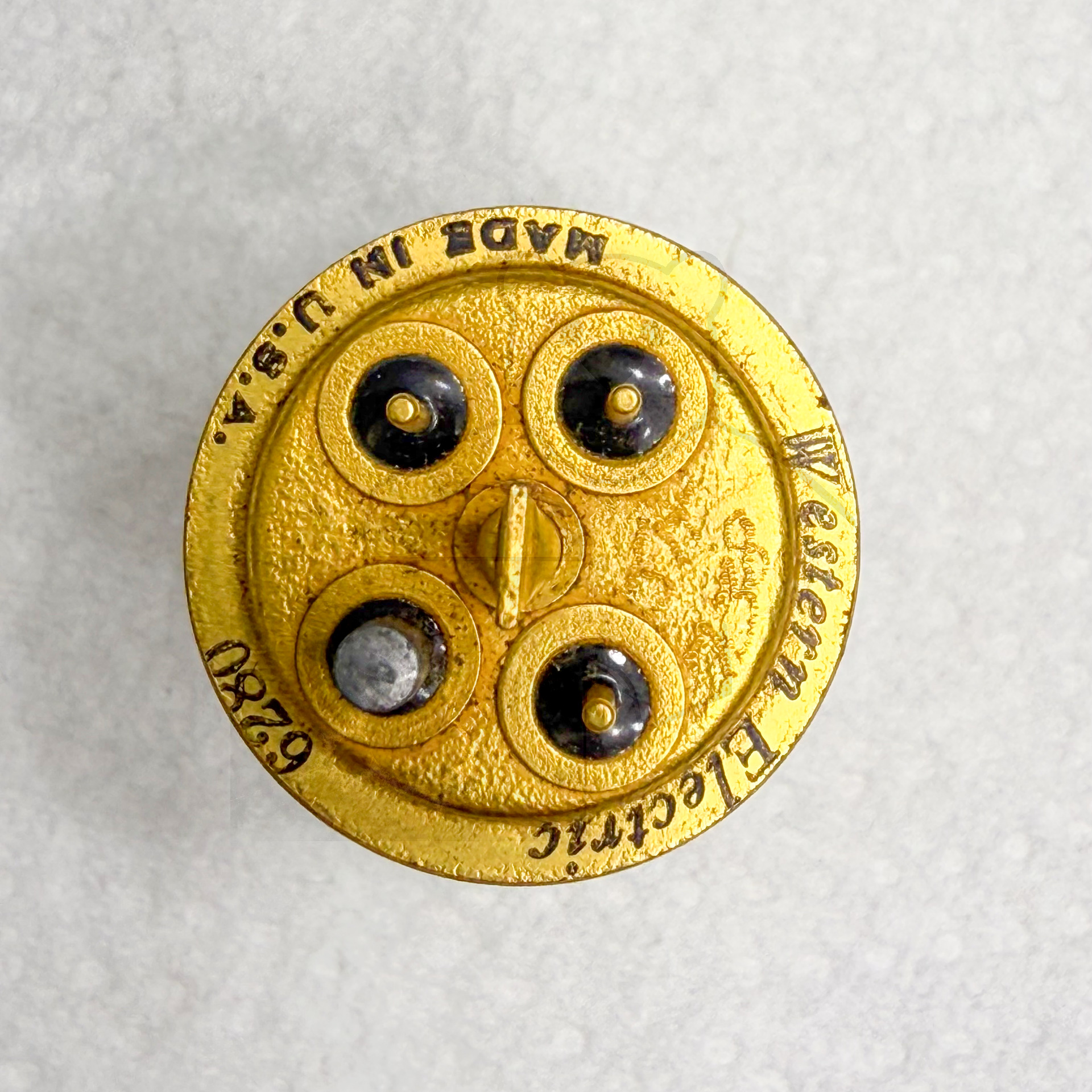

Daten und Bilder der Röhre: 6280

🔎 Beschreibung der Röhre: 6280

Name	6280
Vergleichsname	416B
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:14:11

🔎 Beschreibung der Systeme für die Röhre: 6280

	System 1
Kathode	k
Gitter 1	g1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

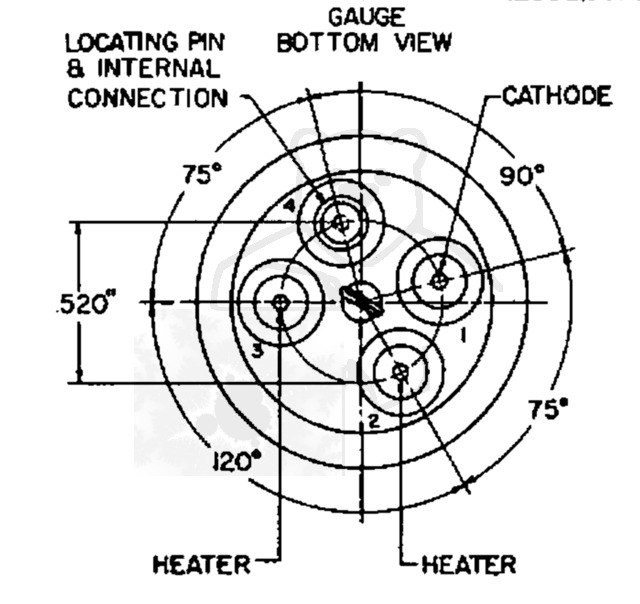

🔎 Sockelschaltung der 6280

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 6280
Datenblatt 6280 Western Electric [www.tubedata.info].pdf (73 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
