đ Beschreibung der Röhre: 61BT
| Name | 61BT |
| Vergleichsname | CV1979 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,7 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 19.12.2020 15:37:56 |
đ Beschreibung der Systeme fĂŒr die Röhre: 61BT
| System 1 | |
| Kathode | 8 |
| Gitter 1 | 5 |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | â Vertikalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

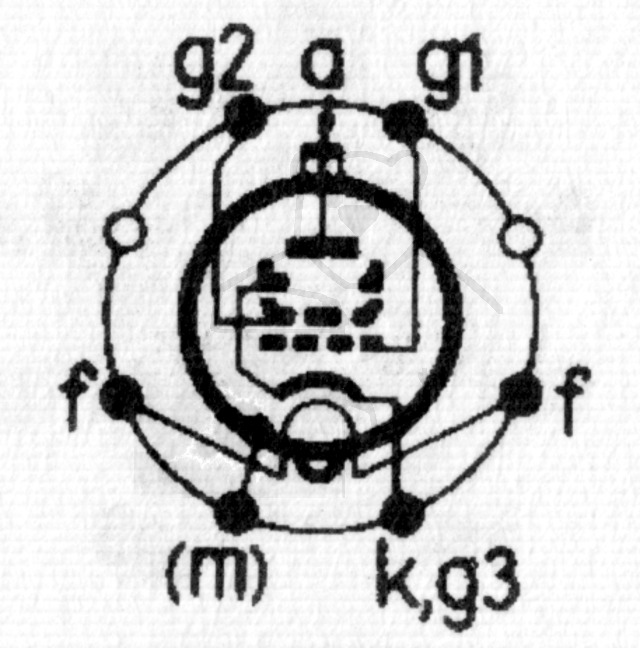

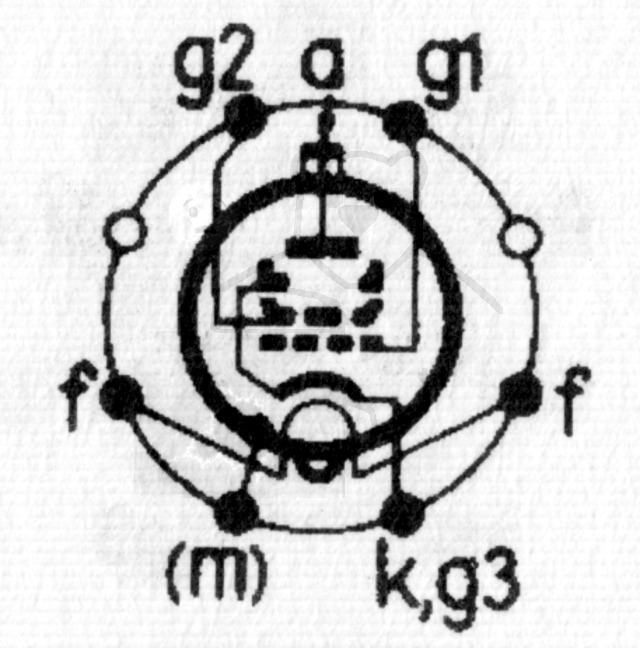

đ Sockelschaltung der 61BT
Bildquelle: Röhren Taschen Tabelle, 14. Auflage, Franzis Verlag
đ Bilder der Röhre: 61BT

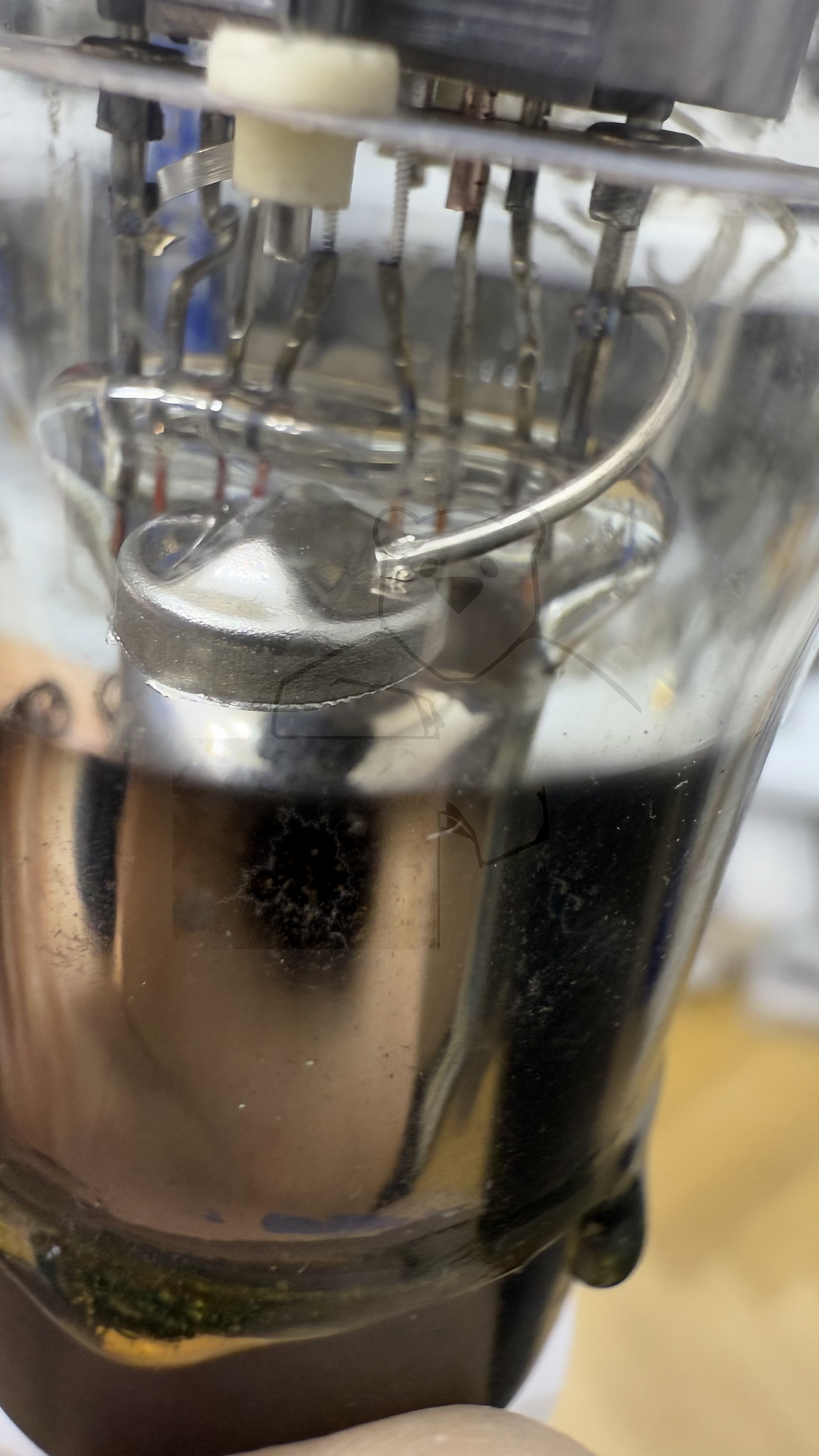

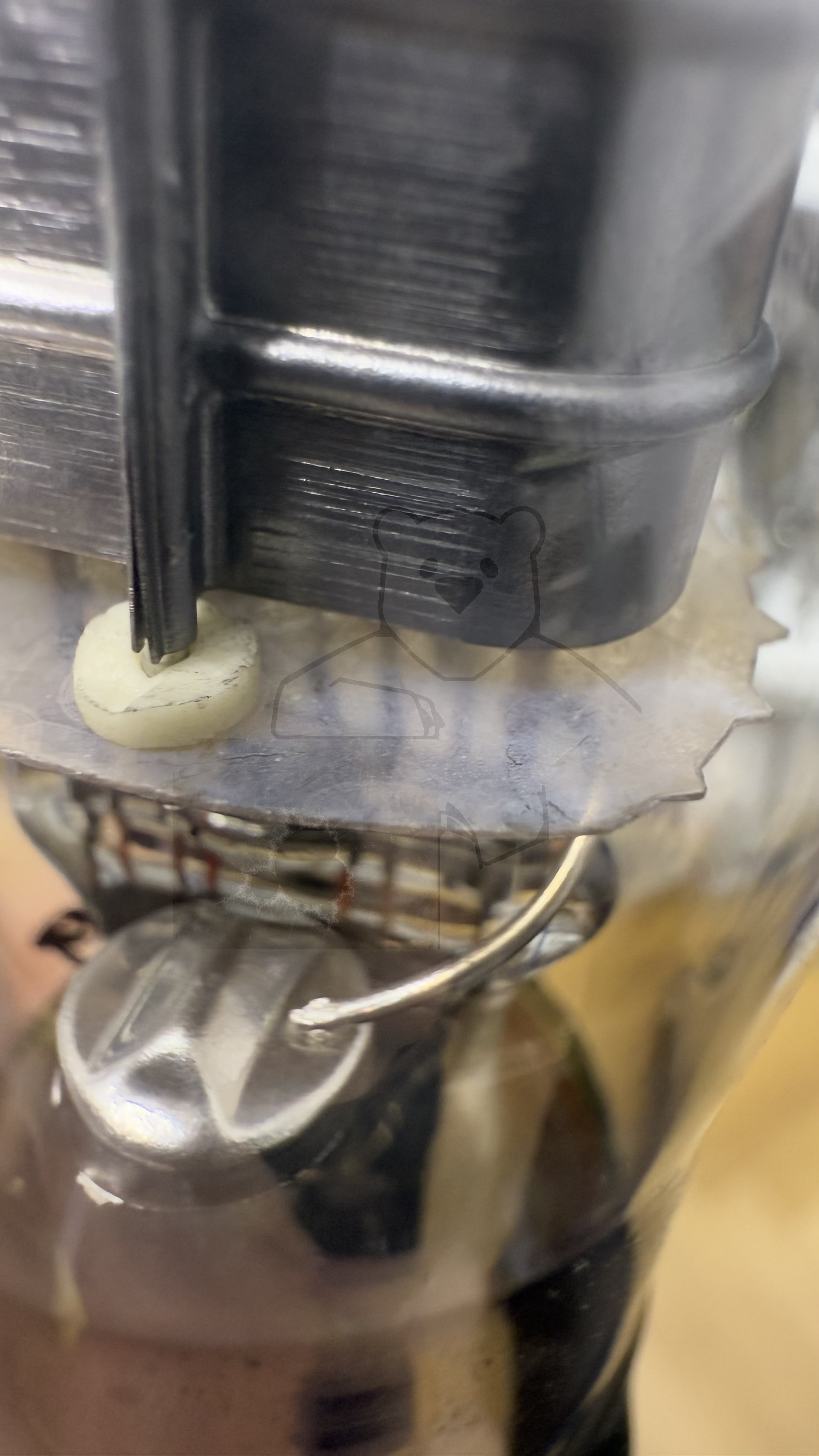

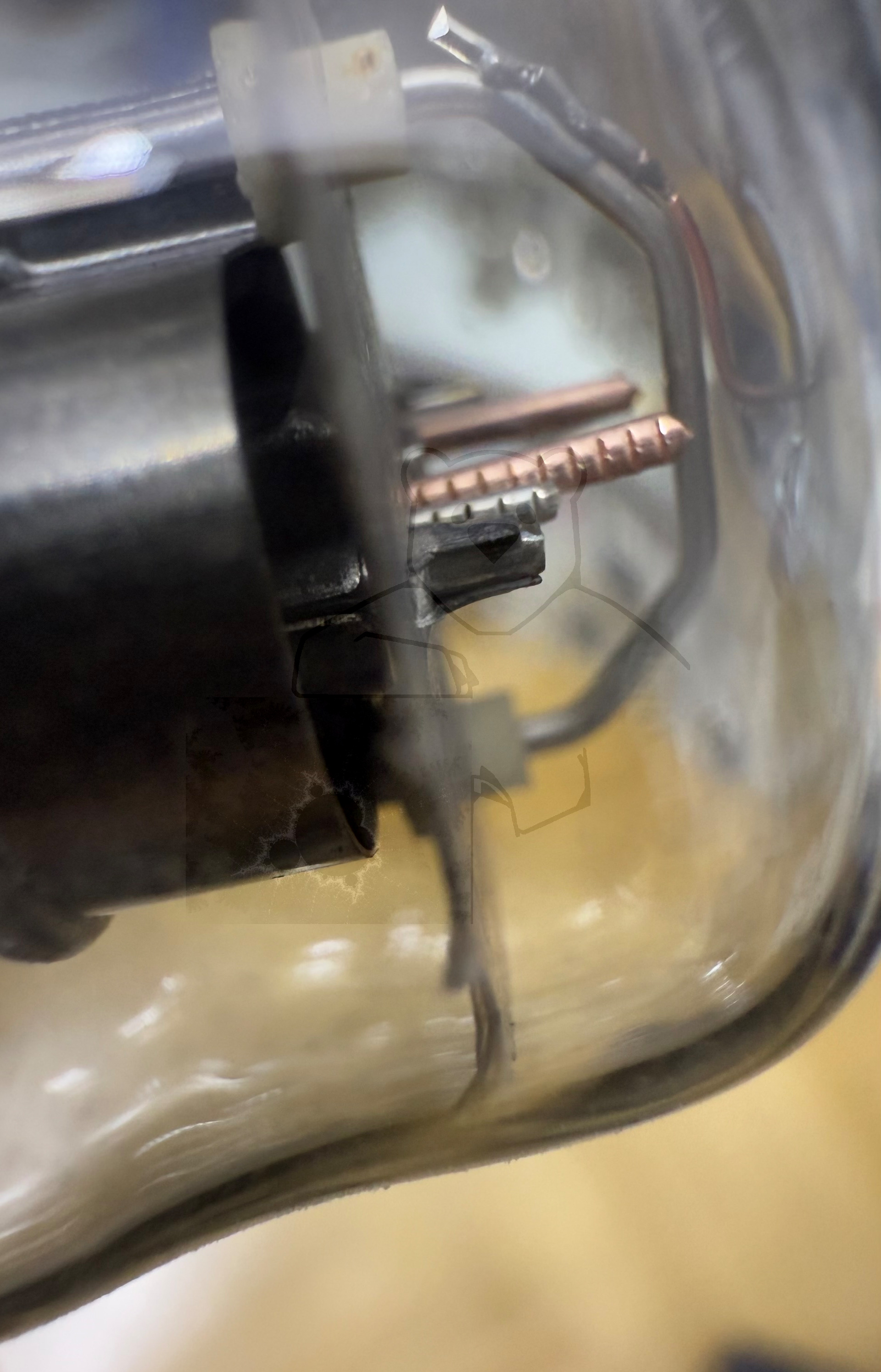

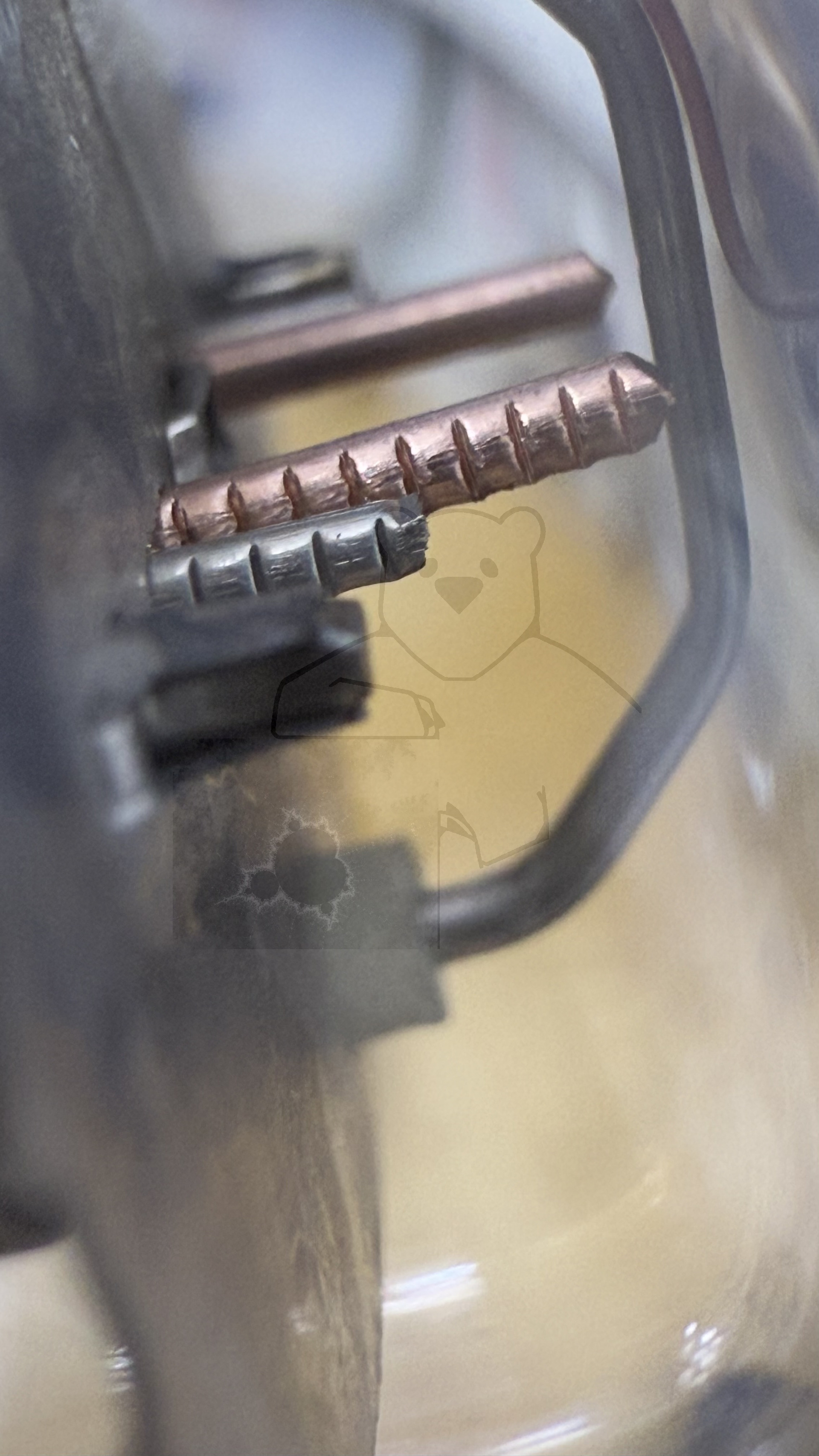

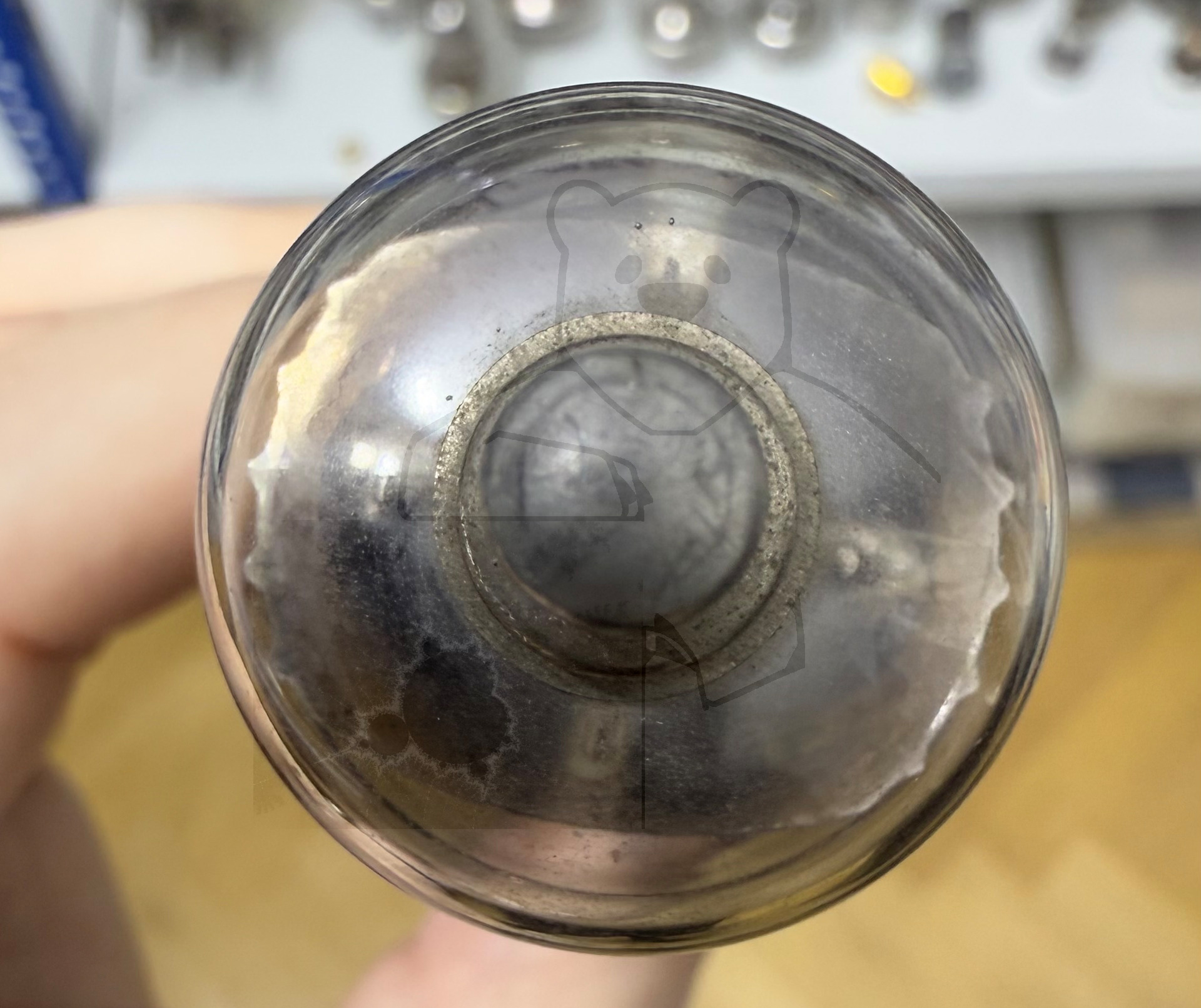

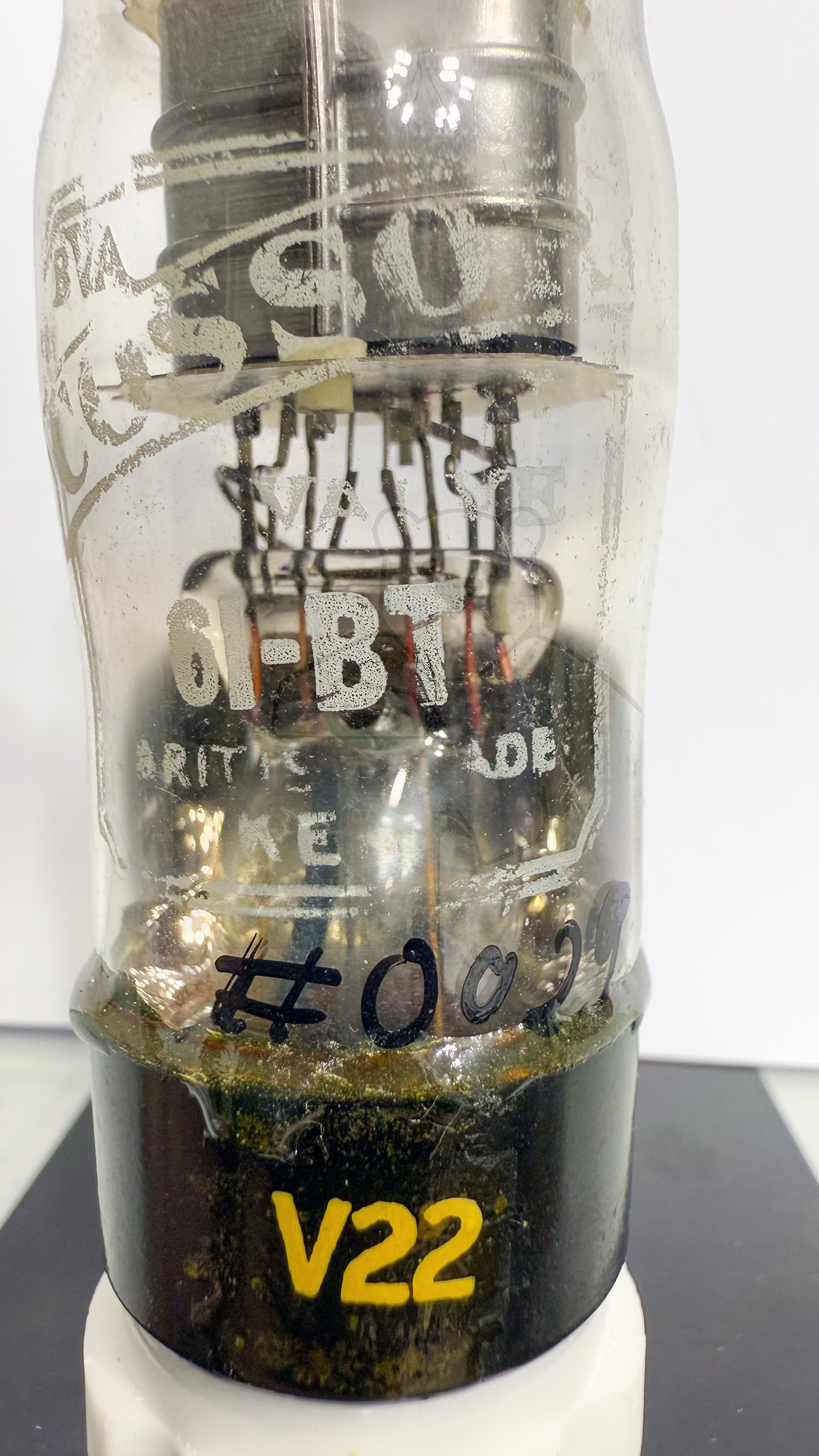

Röhre 61BT #0029 Bild 1
Röhre 61BT #0029 Bild 2

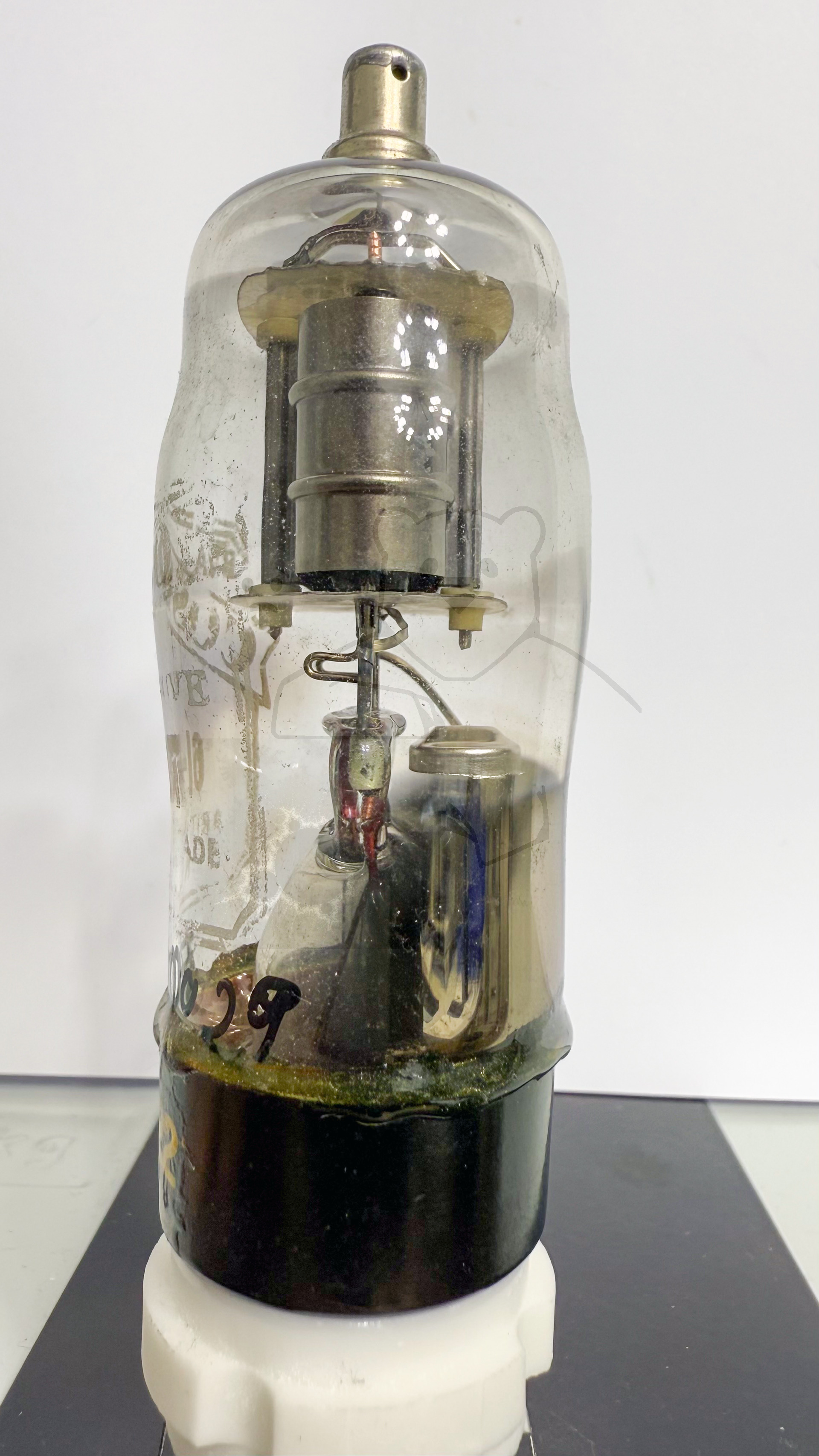

Röhre 61BT #0029 Bild 3

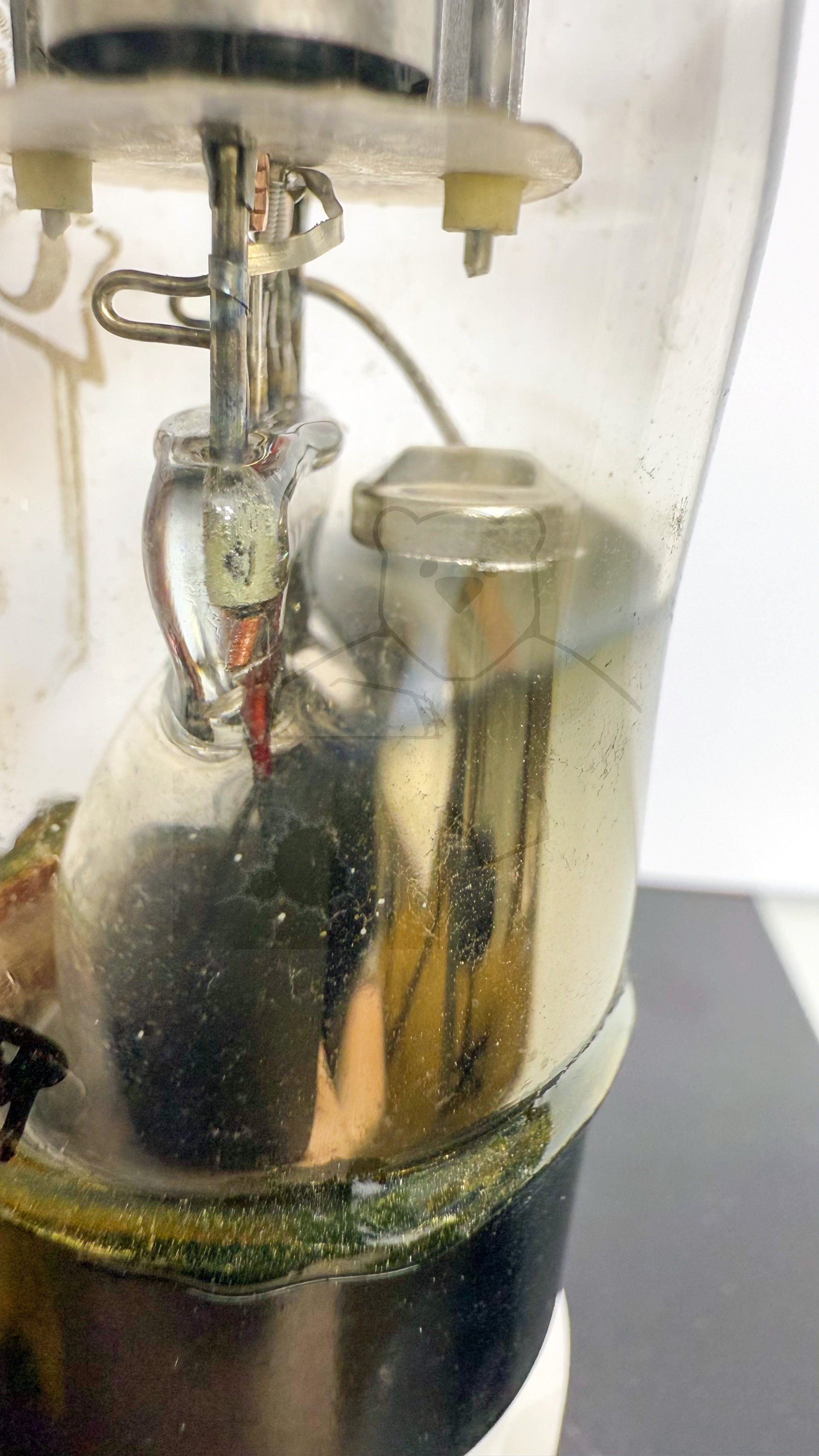

Röhre 61BT #0029 Bild 4

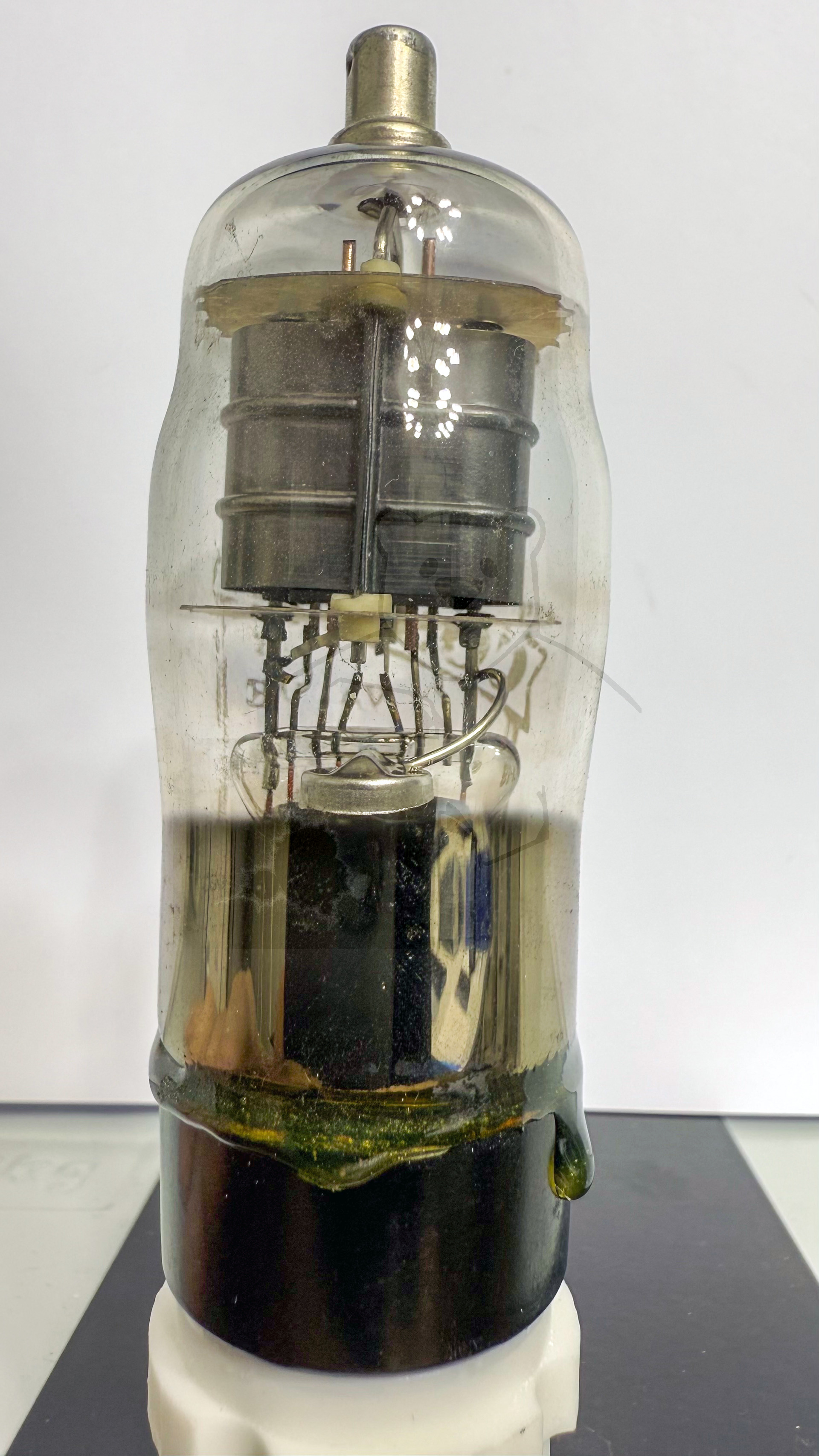

Röhre 61BT #0029 Bild 5

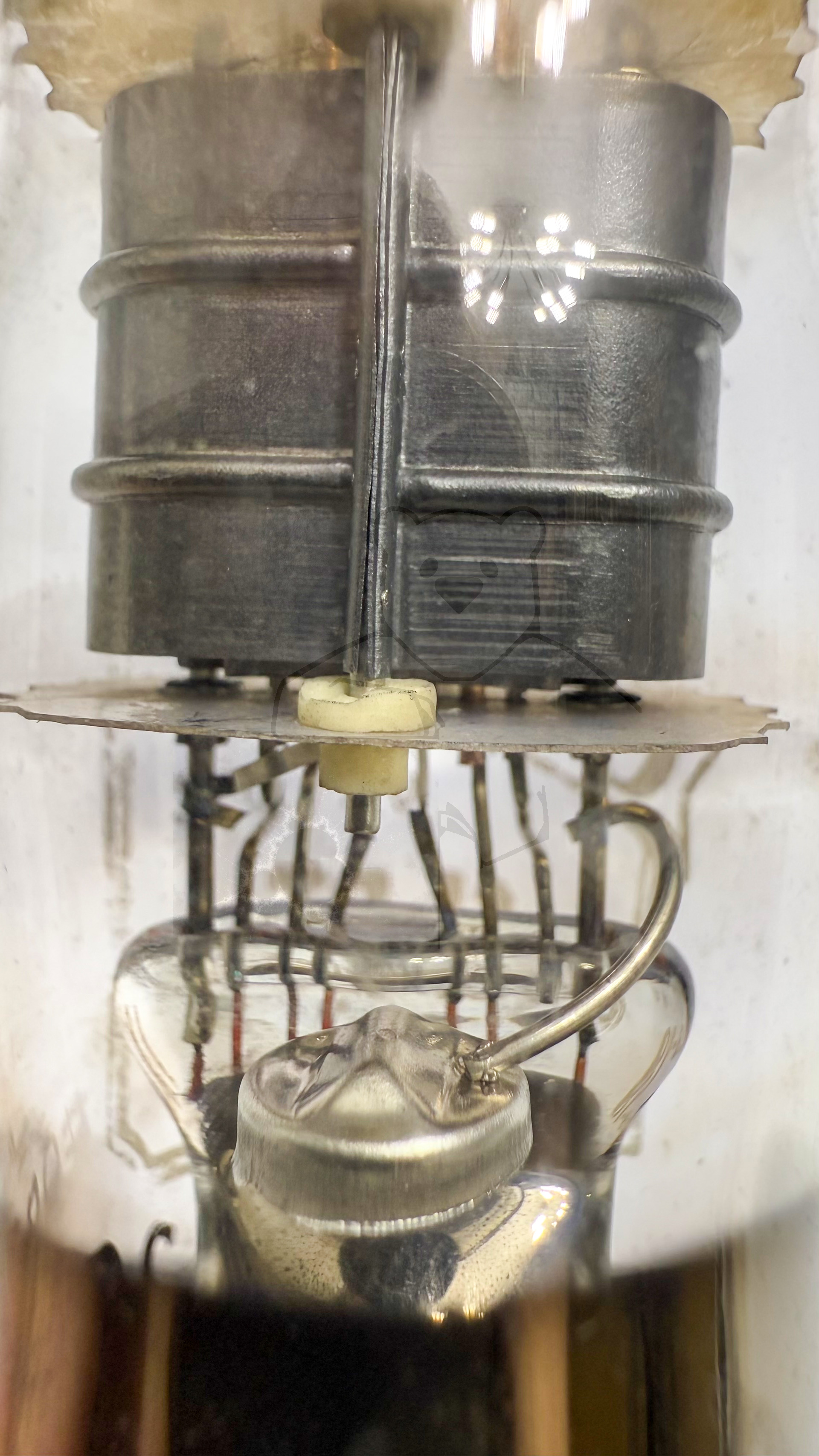

Röhre 61BT #0029 Bild 6
Röhre 61BT #0029 Bild 7

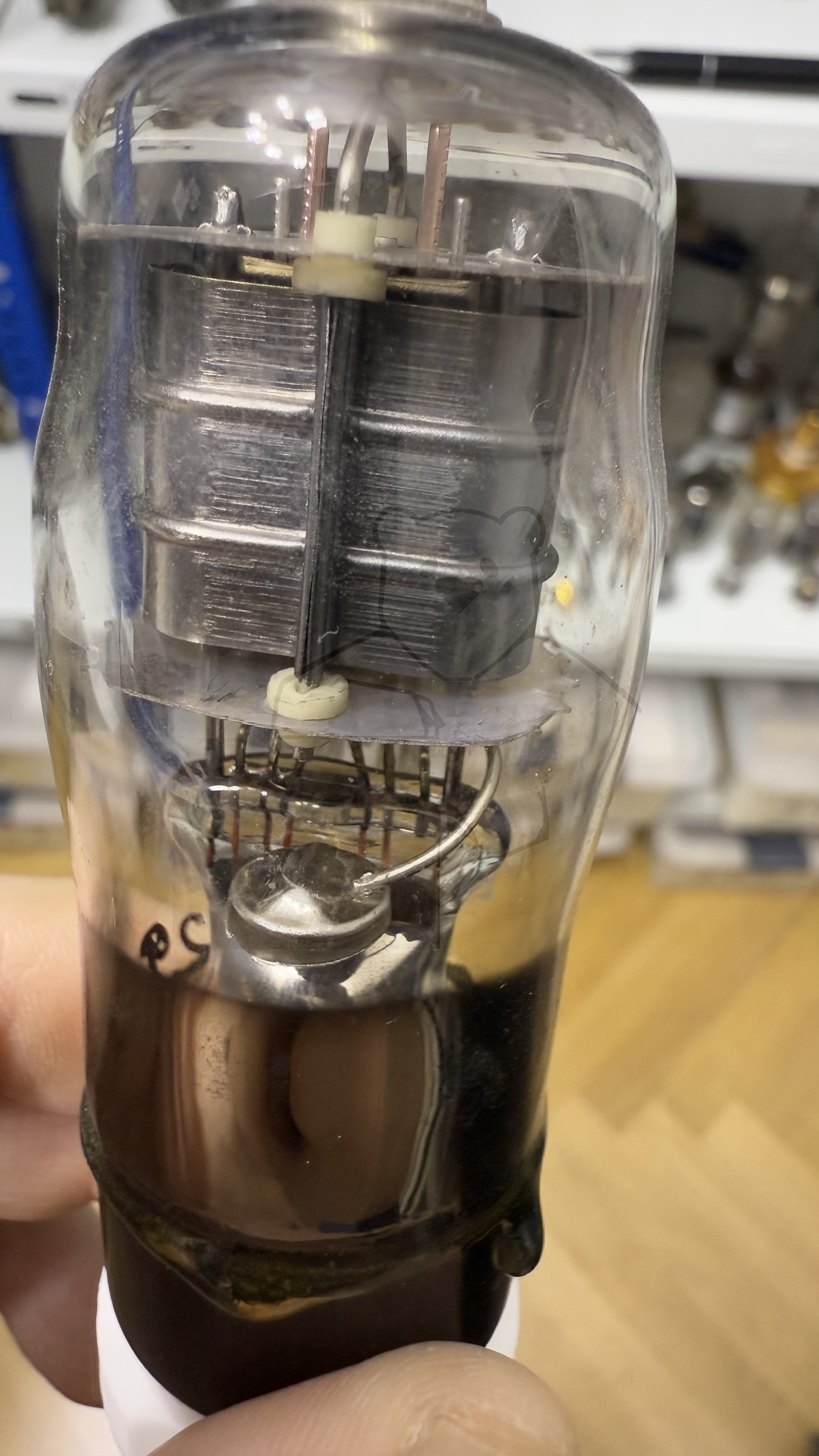

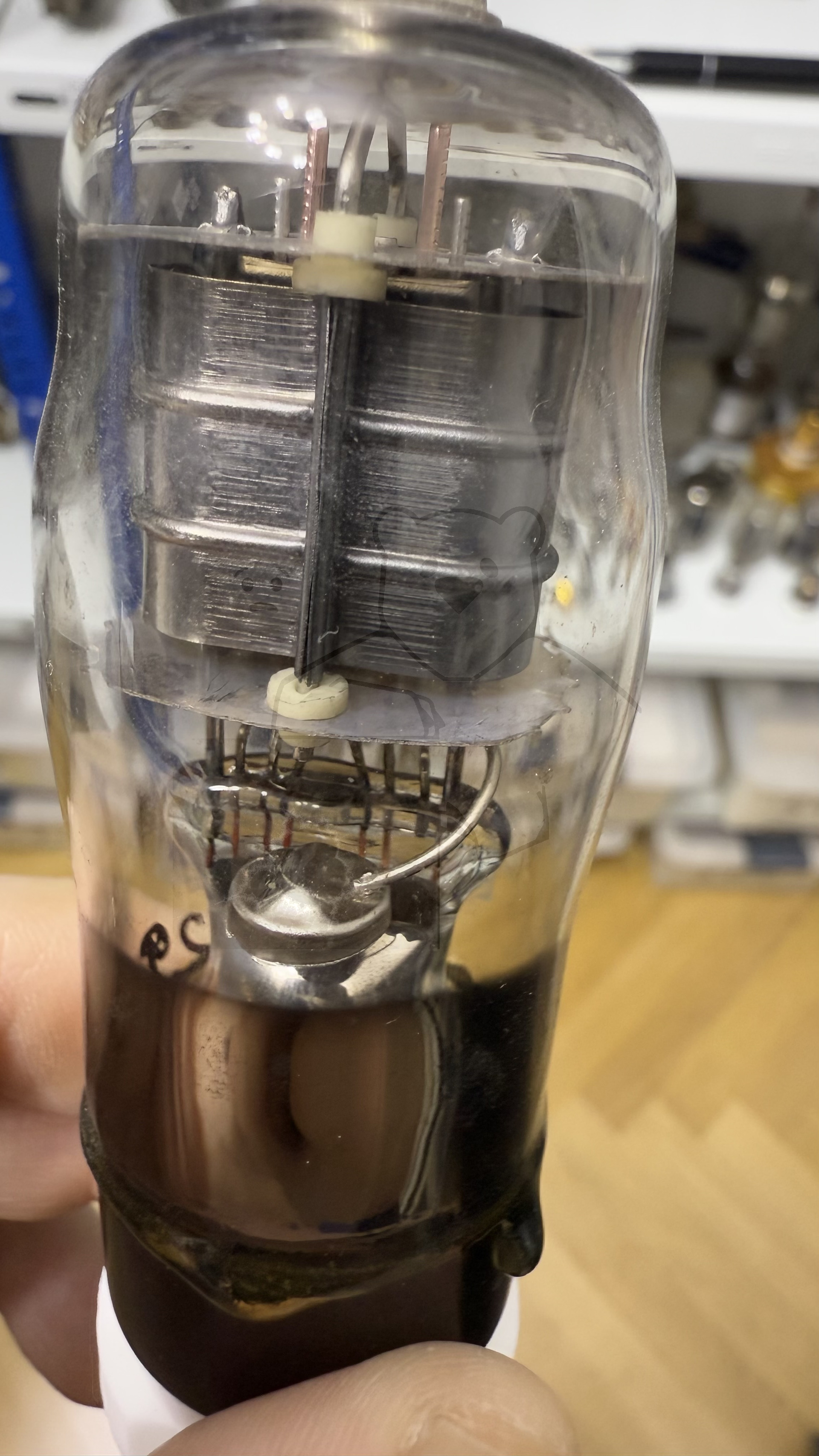

Röhre 61BT #0029 Bild 8
Röhre 61BT #0029 Bild 9
Röhre 61BT #0029 Bild 10
Röhre 61BT #0029 Bild 11

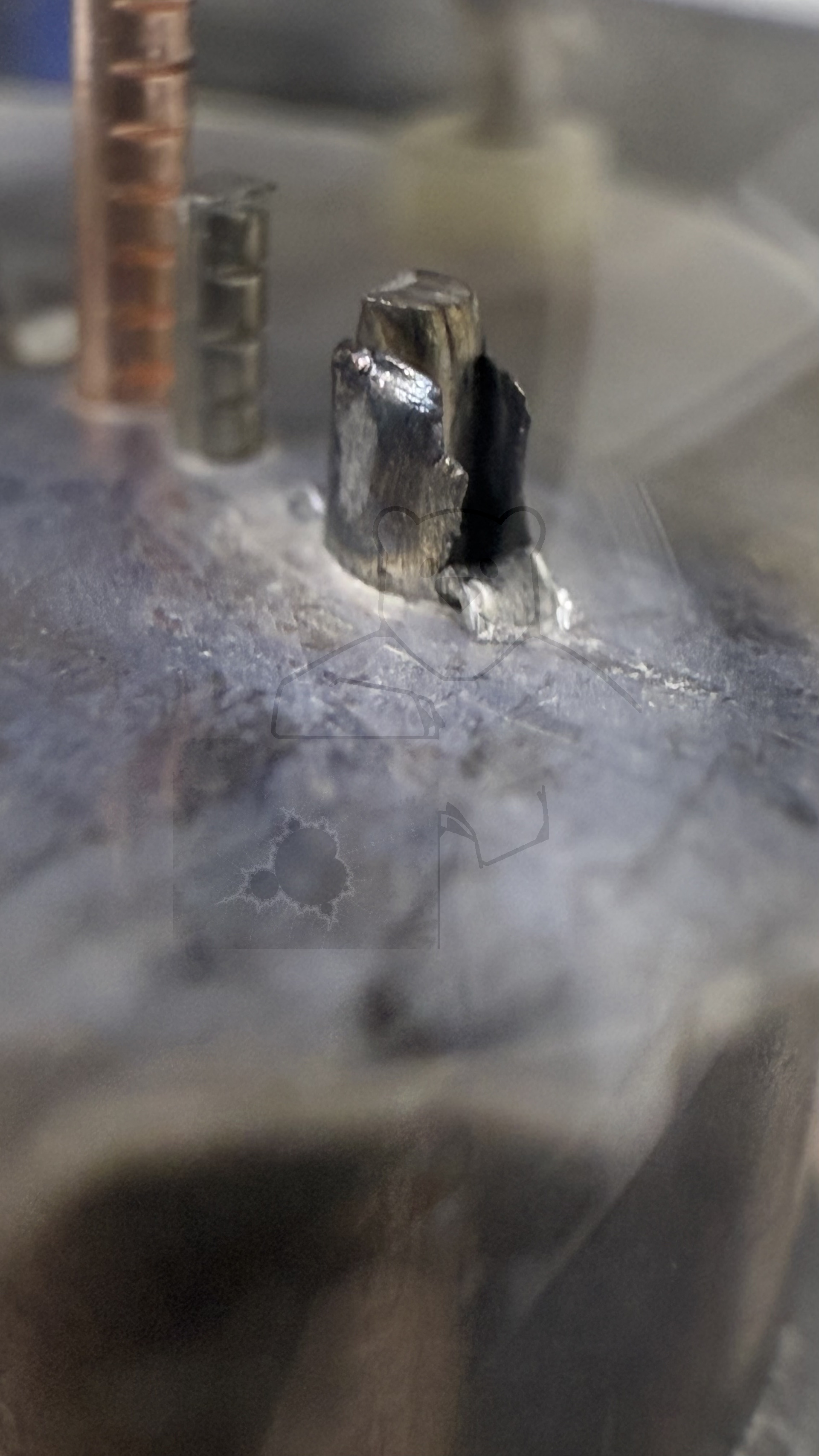

Röhre 61BT #0029 Bild 12

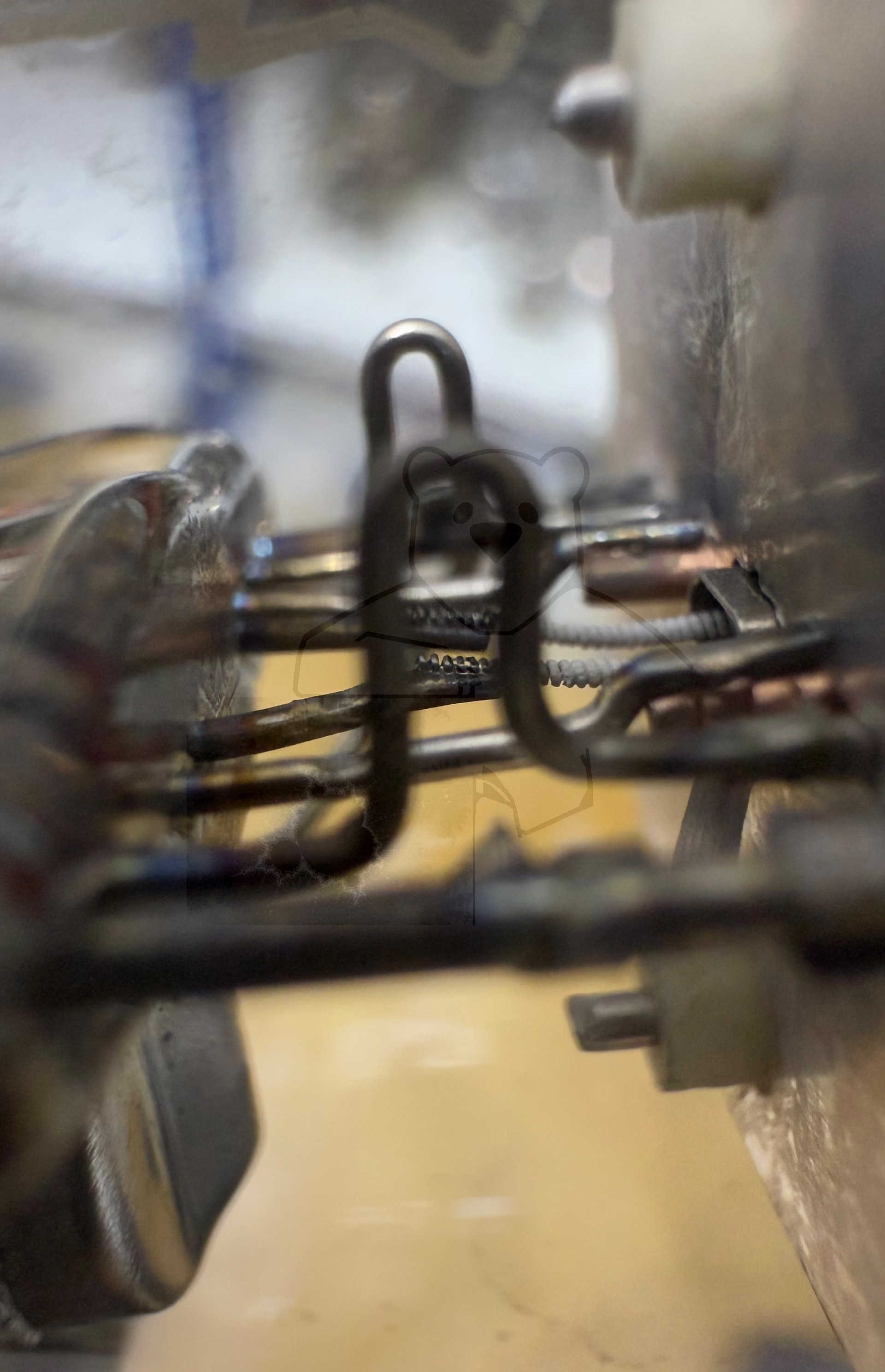

Röhre 61BT #0029 Bild 13
Röhre 61BT #0029 Bild 14
Röhre 61BT #0029 Bild 15
Röhre 61BT #0029 Bild 16
Röhre 61BT #0029 Bild 17

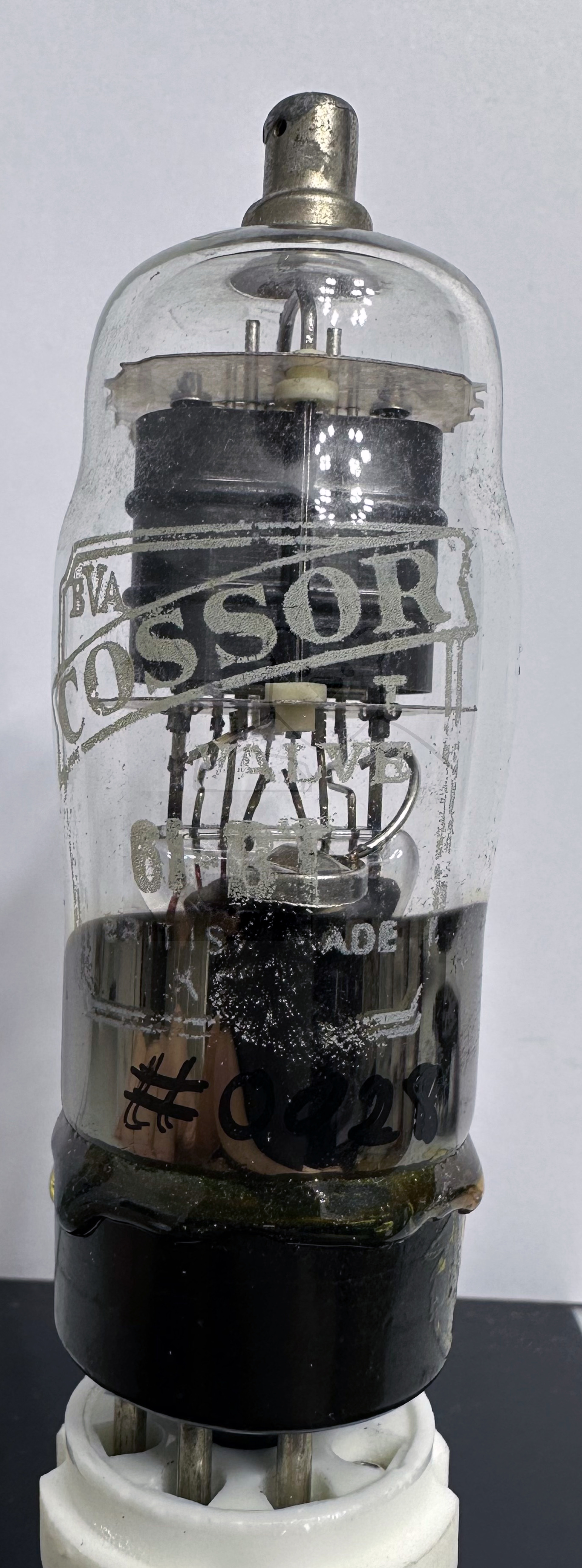

Röhre 61BT #0028 Bild 1

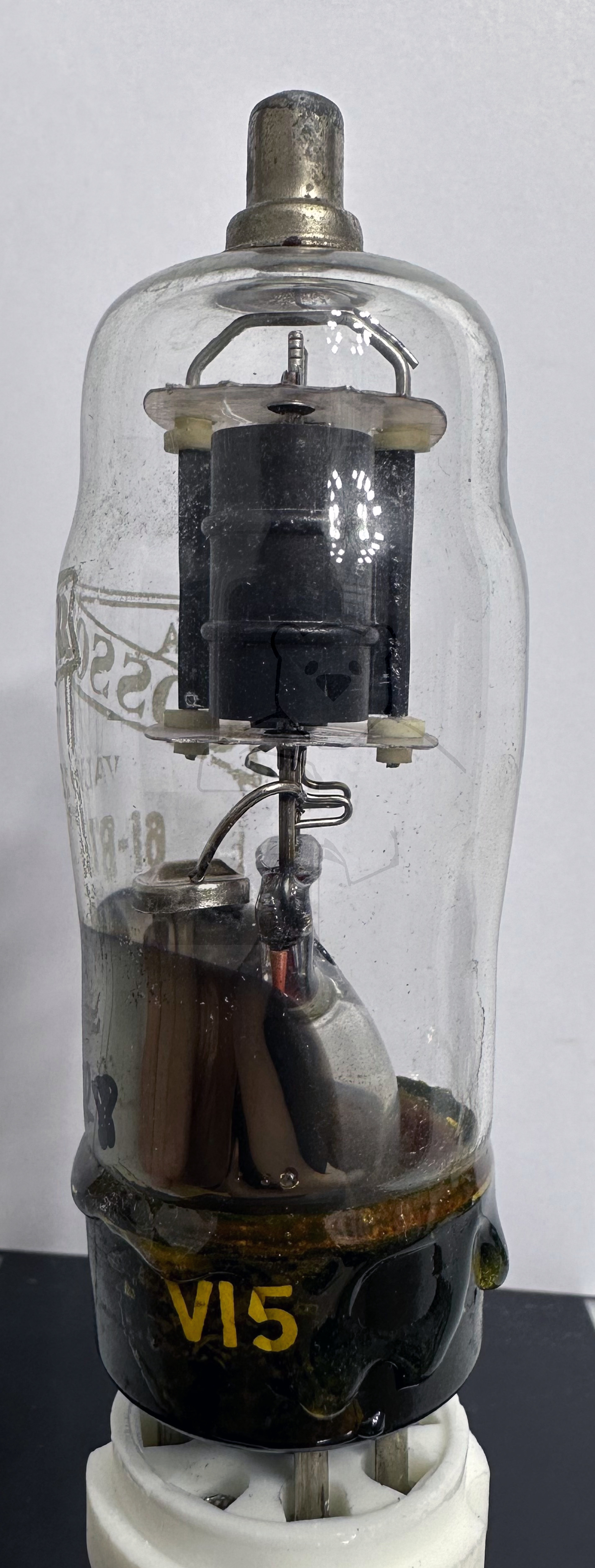

Röhre 61BT #0028 Bild 2

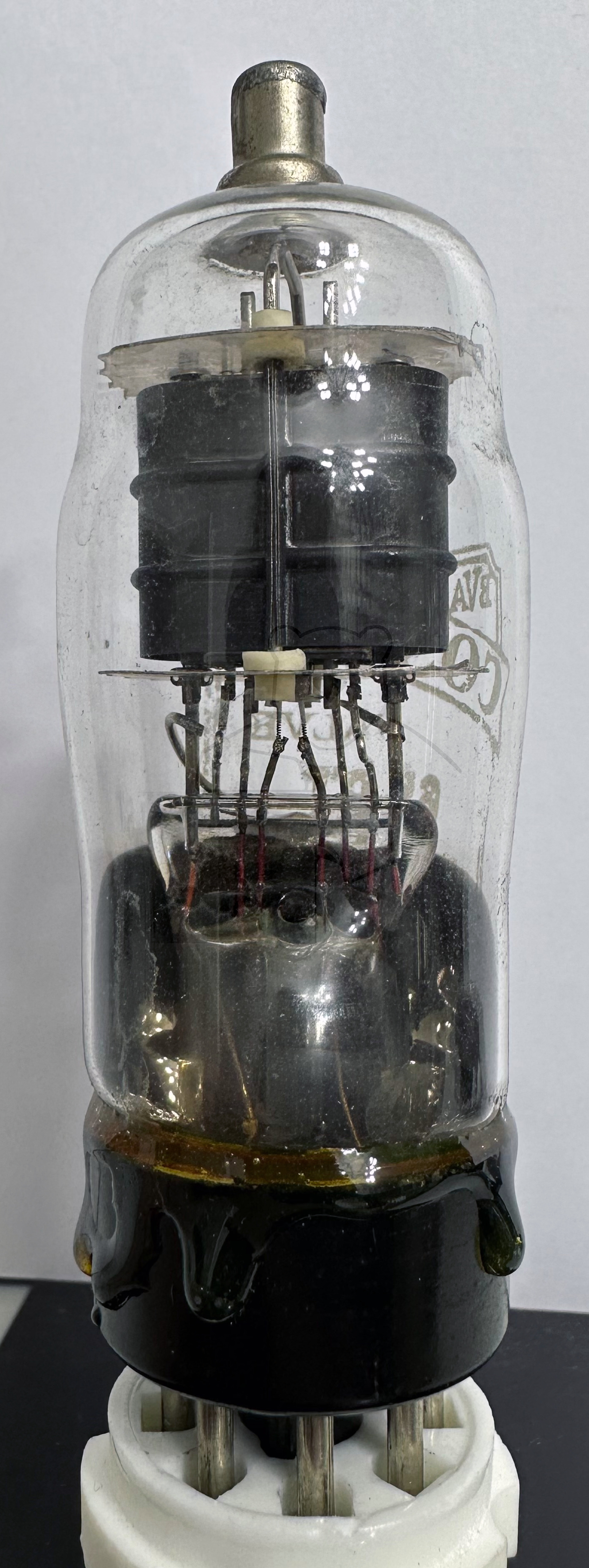

Röhre 61BT #0028 Bild 3
