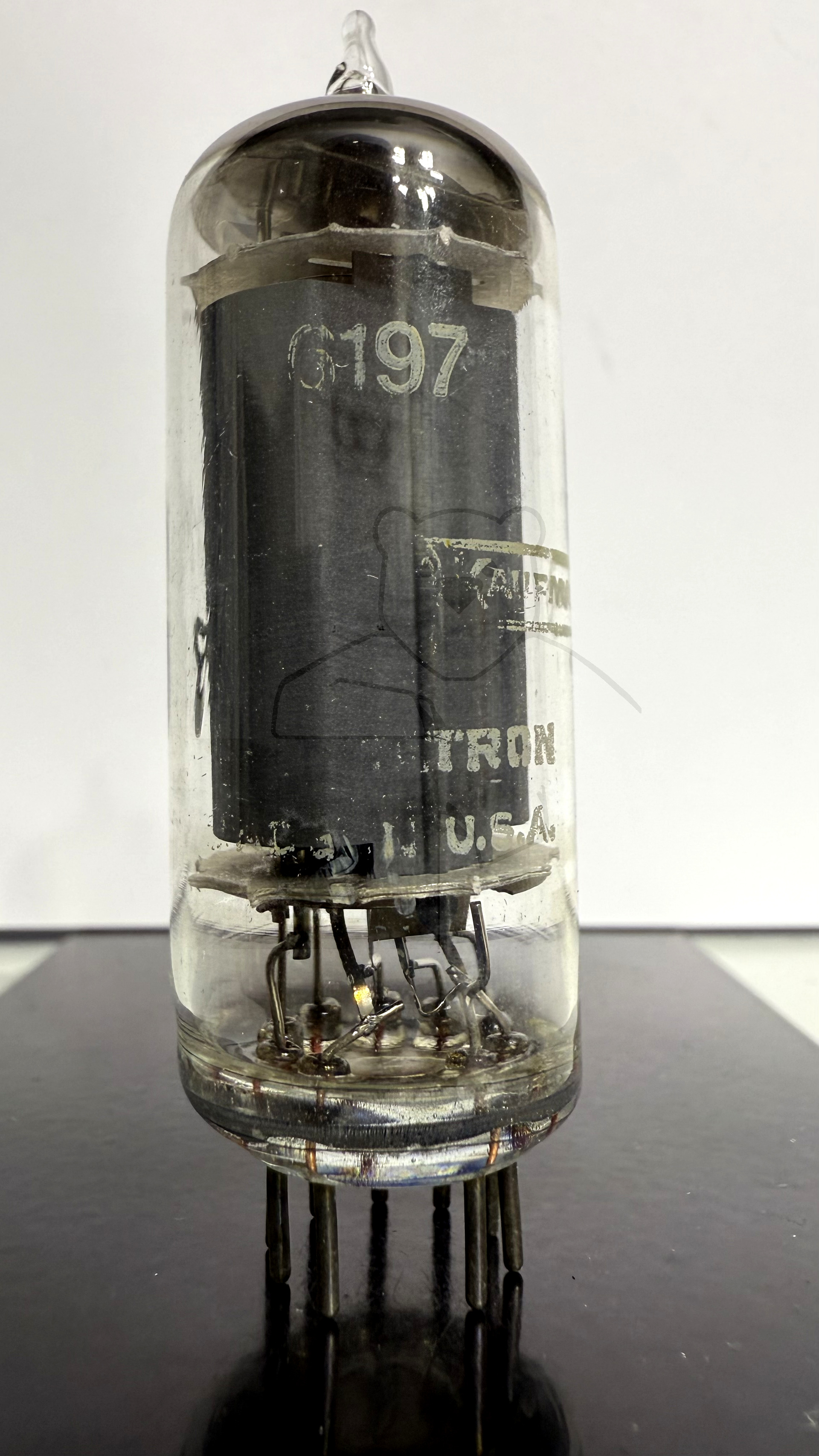

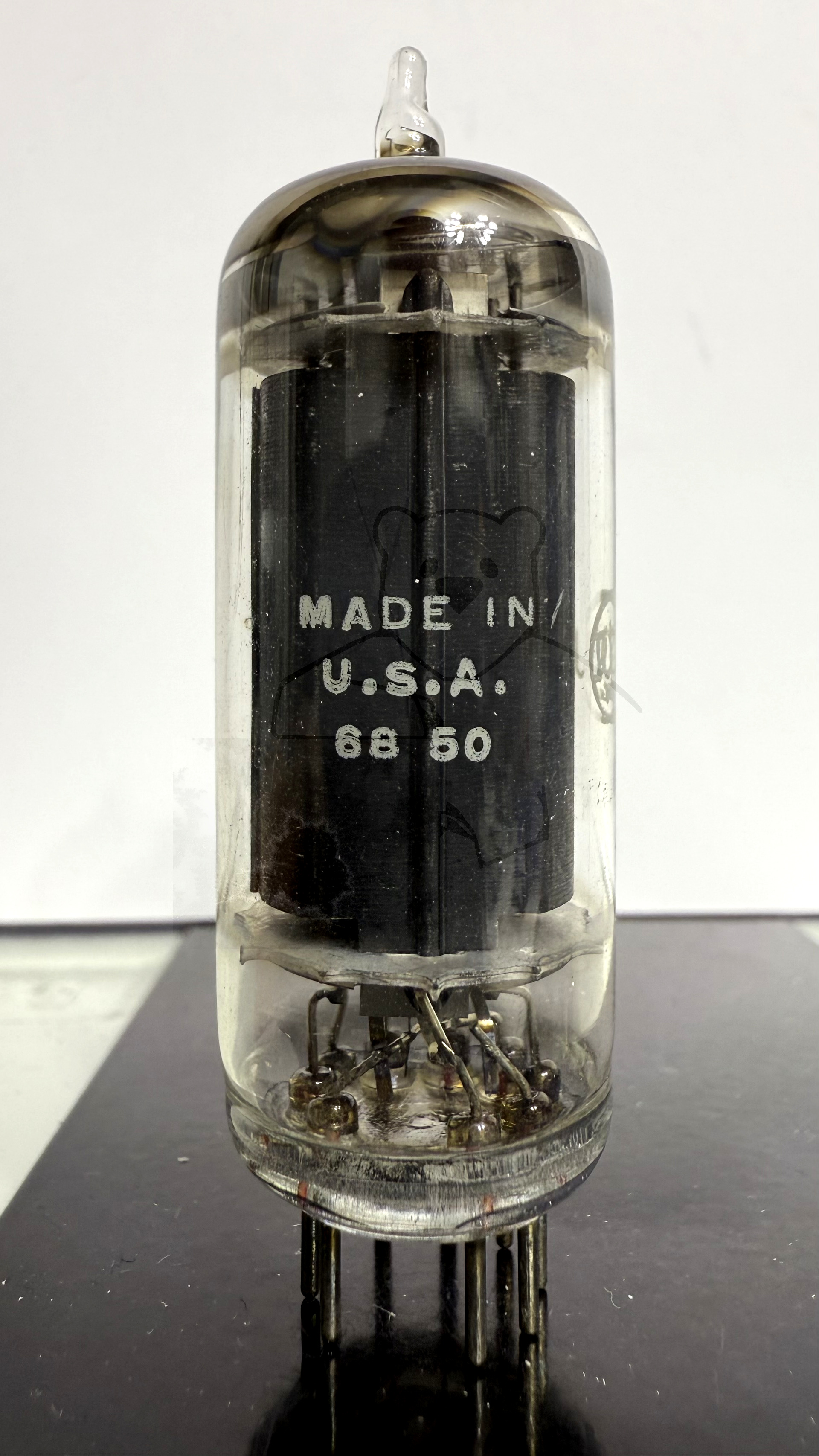

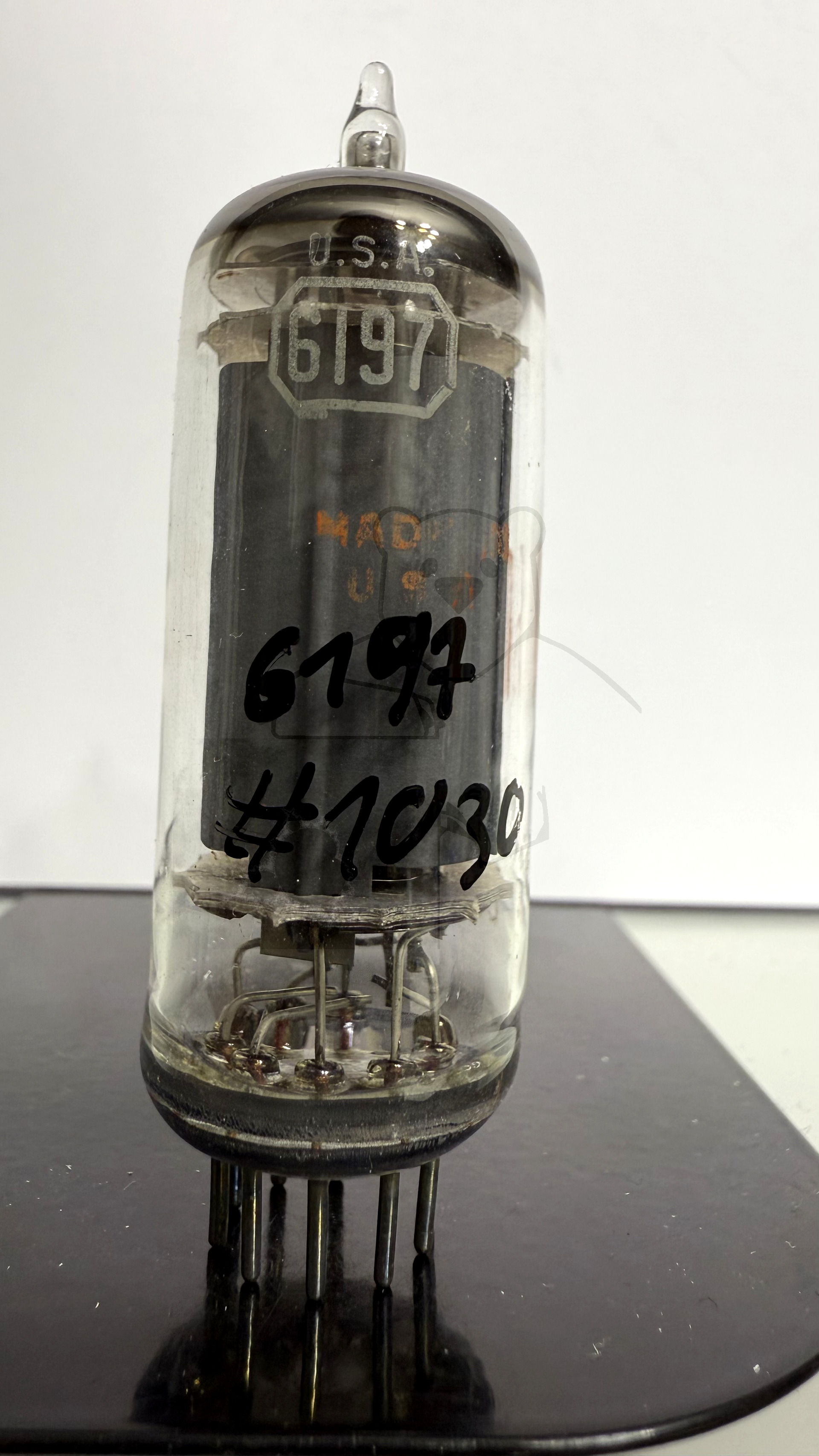

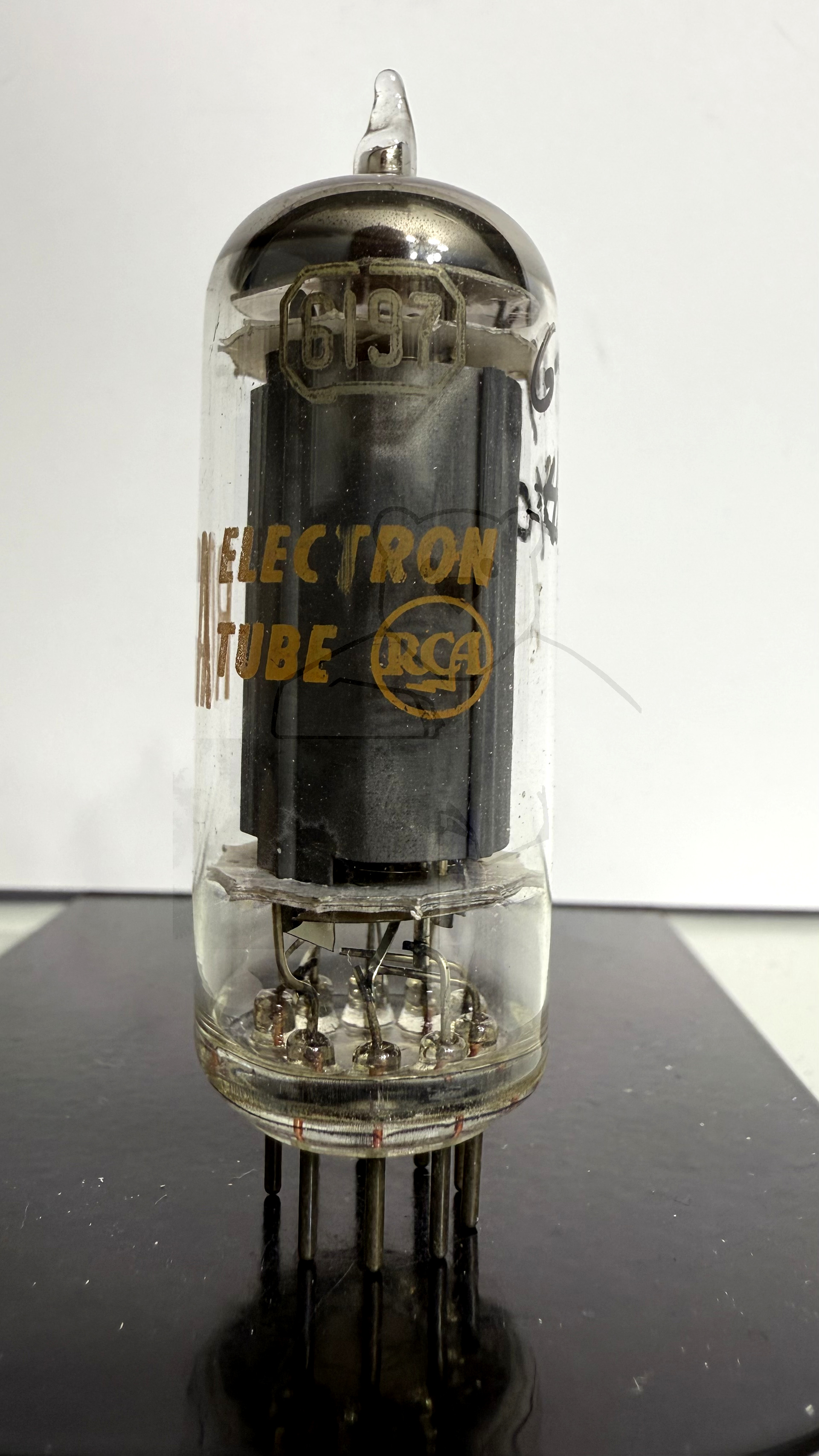

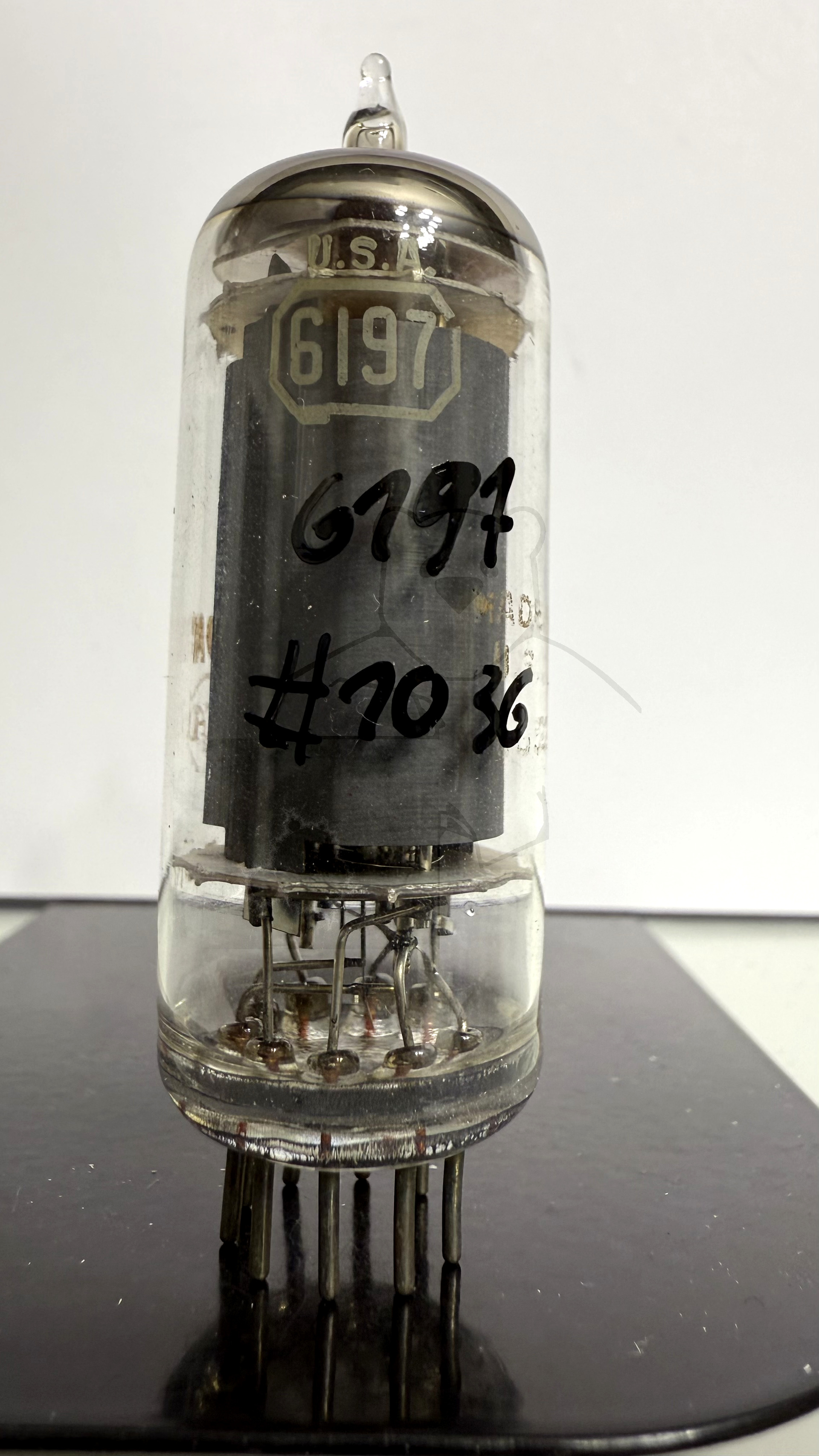

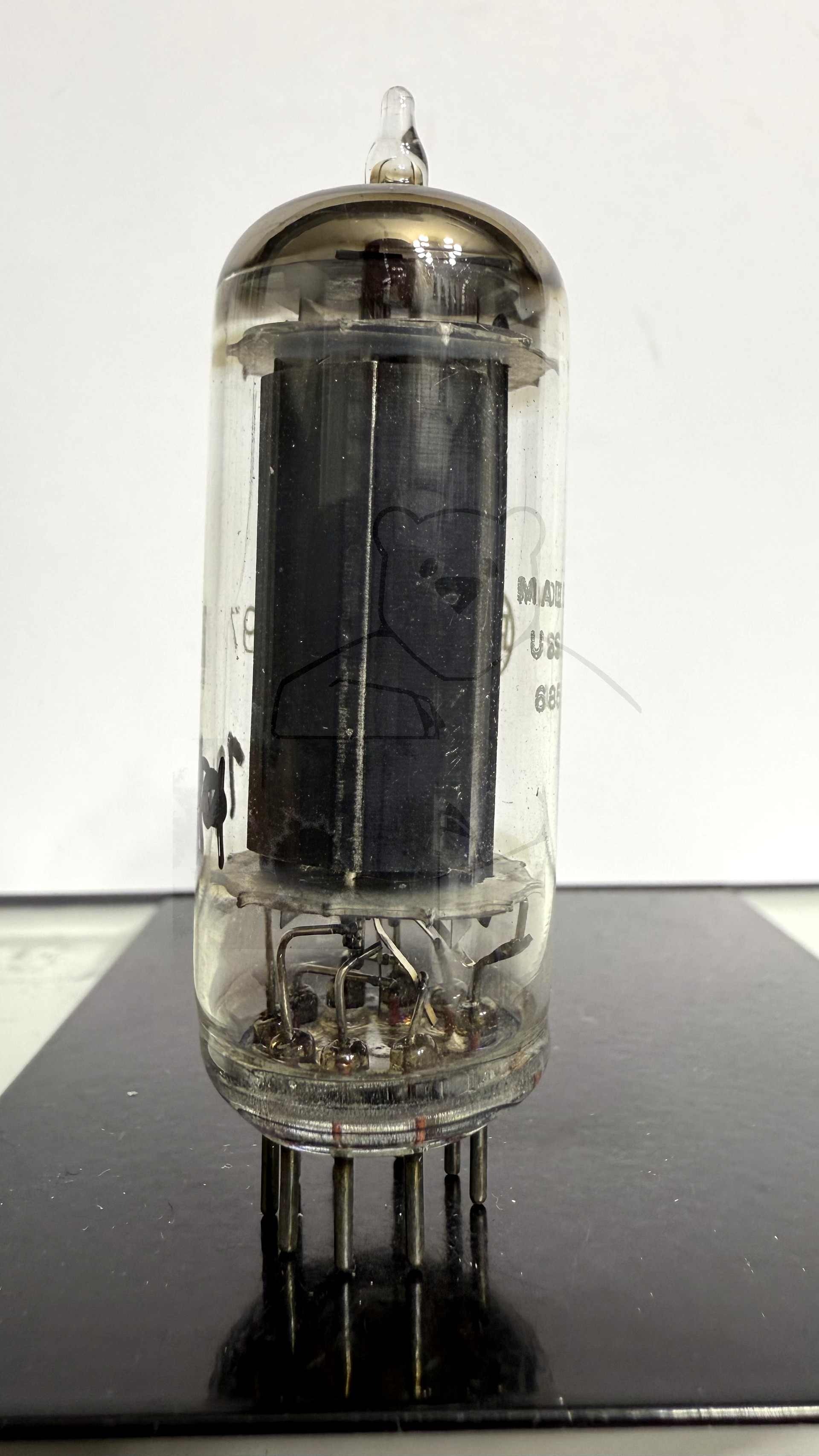

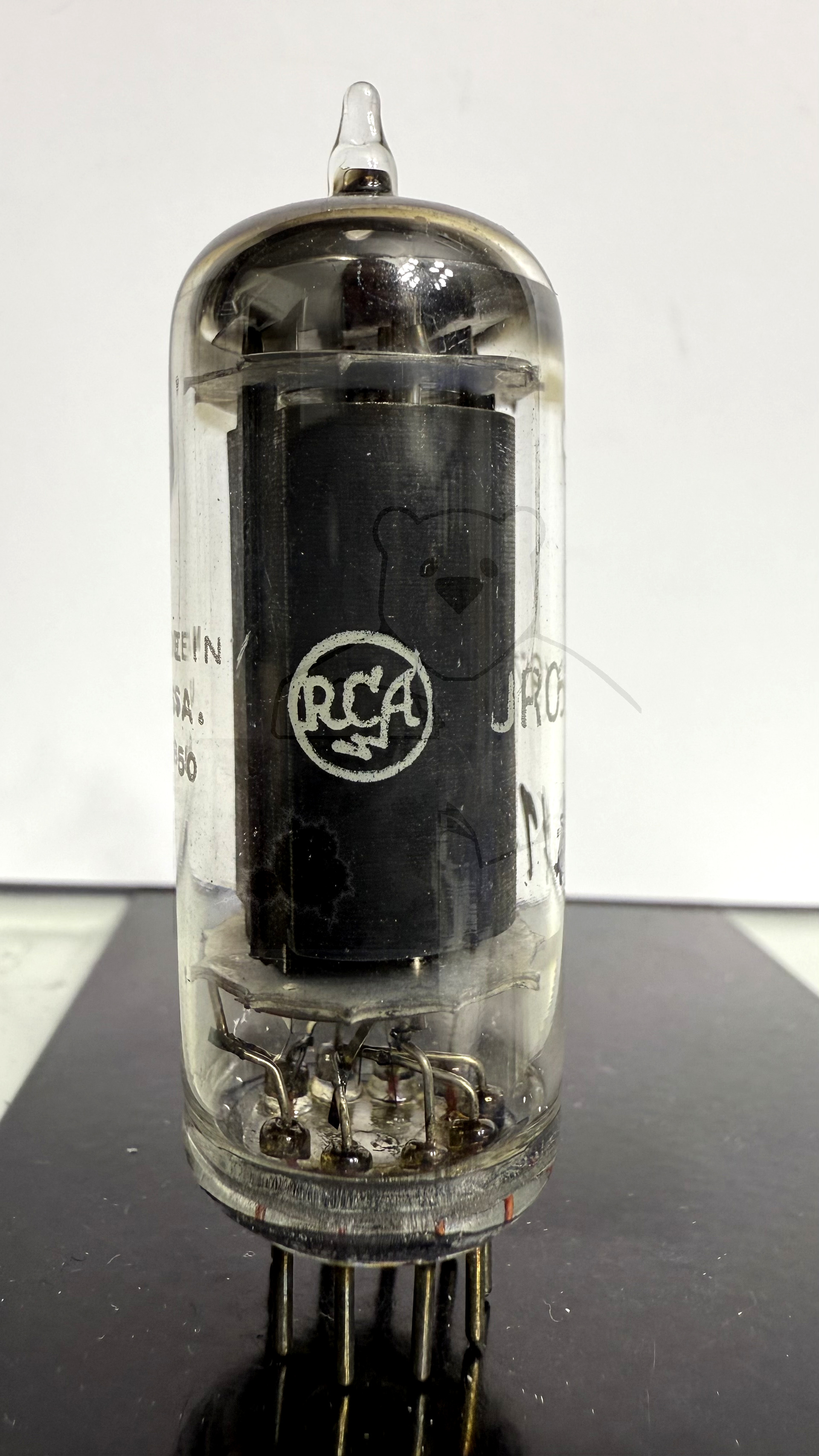

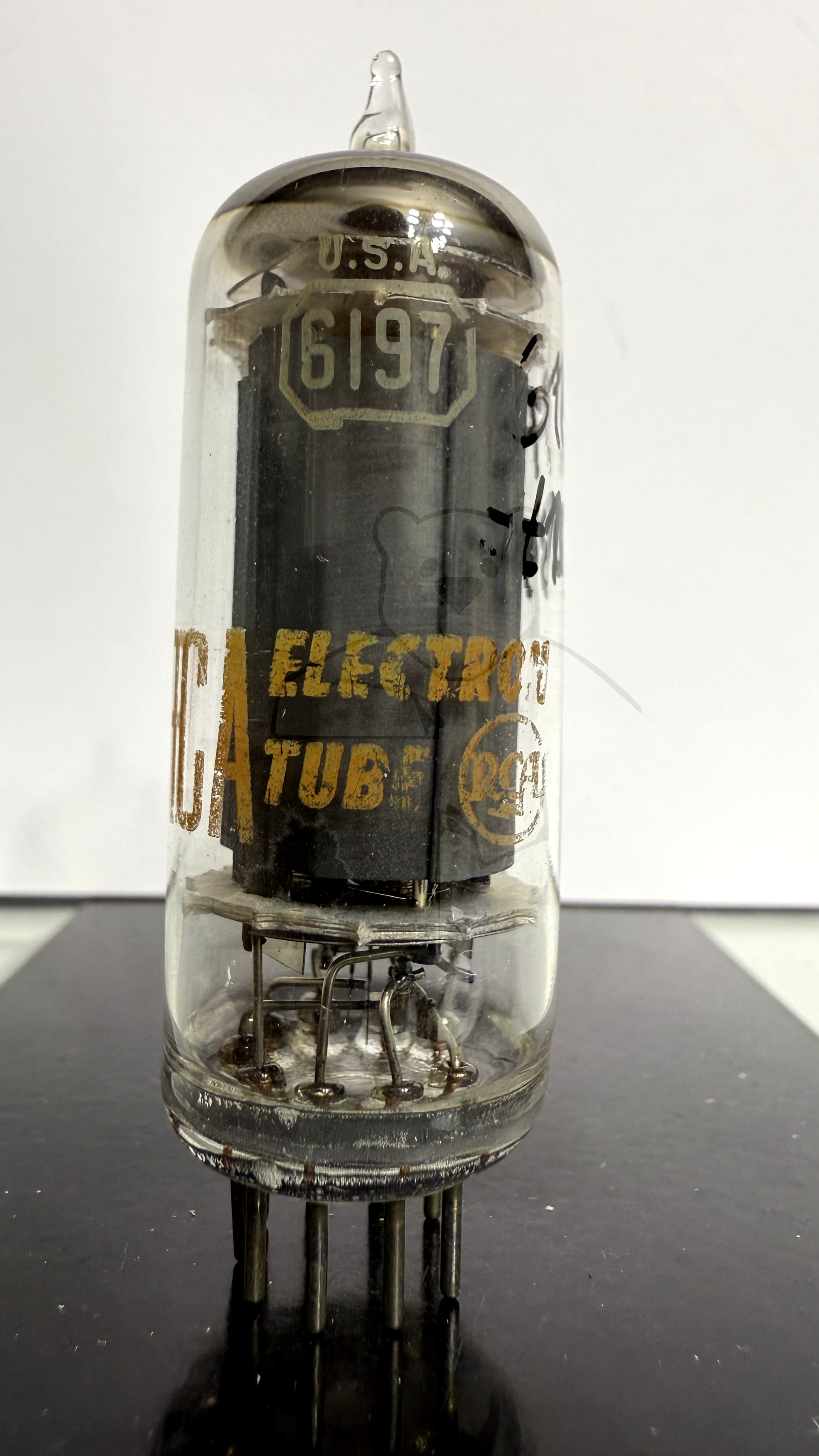

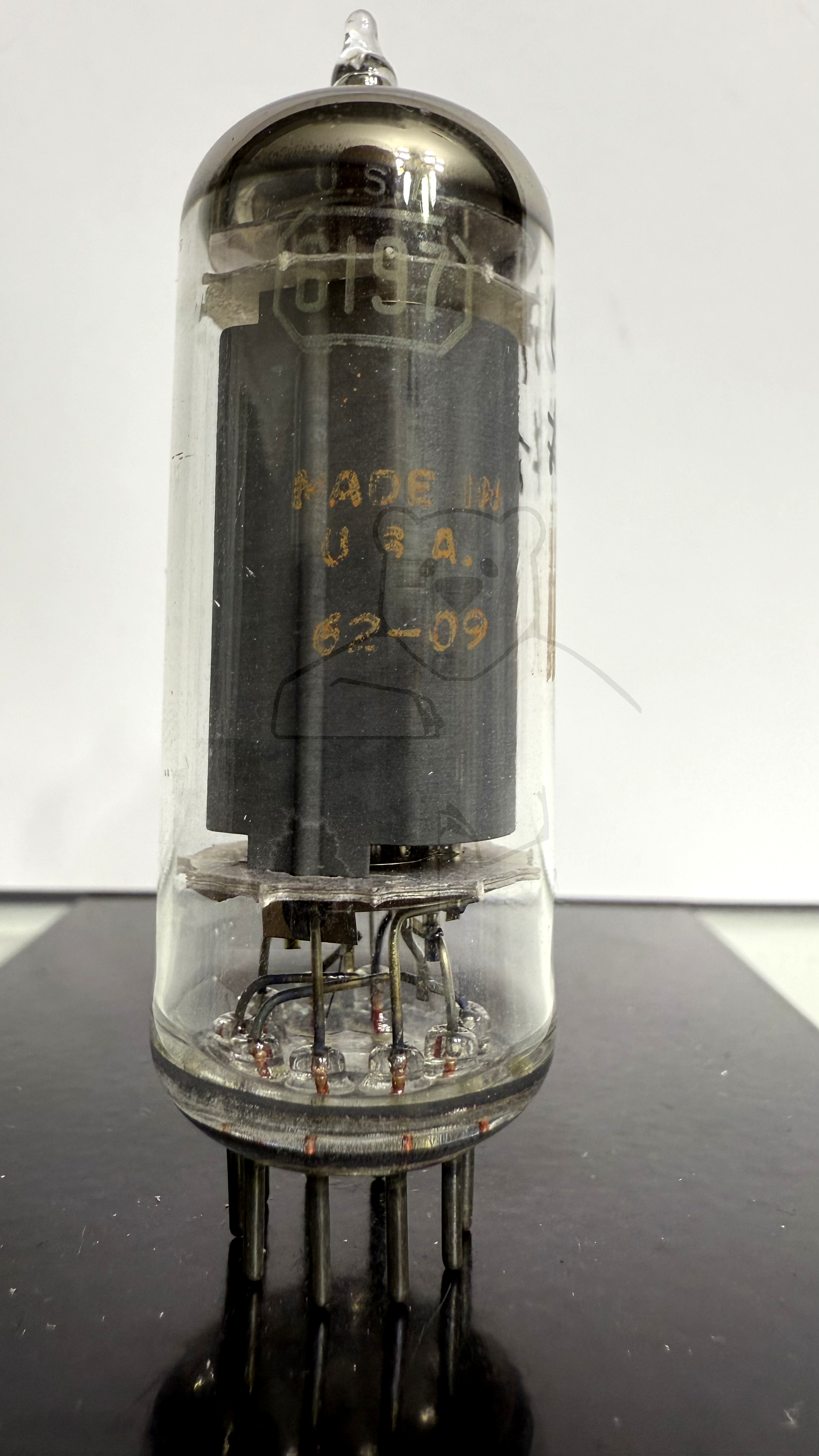

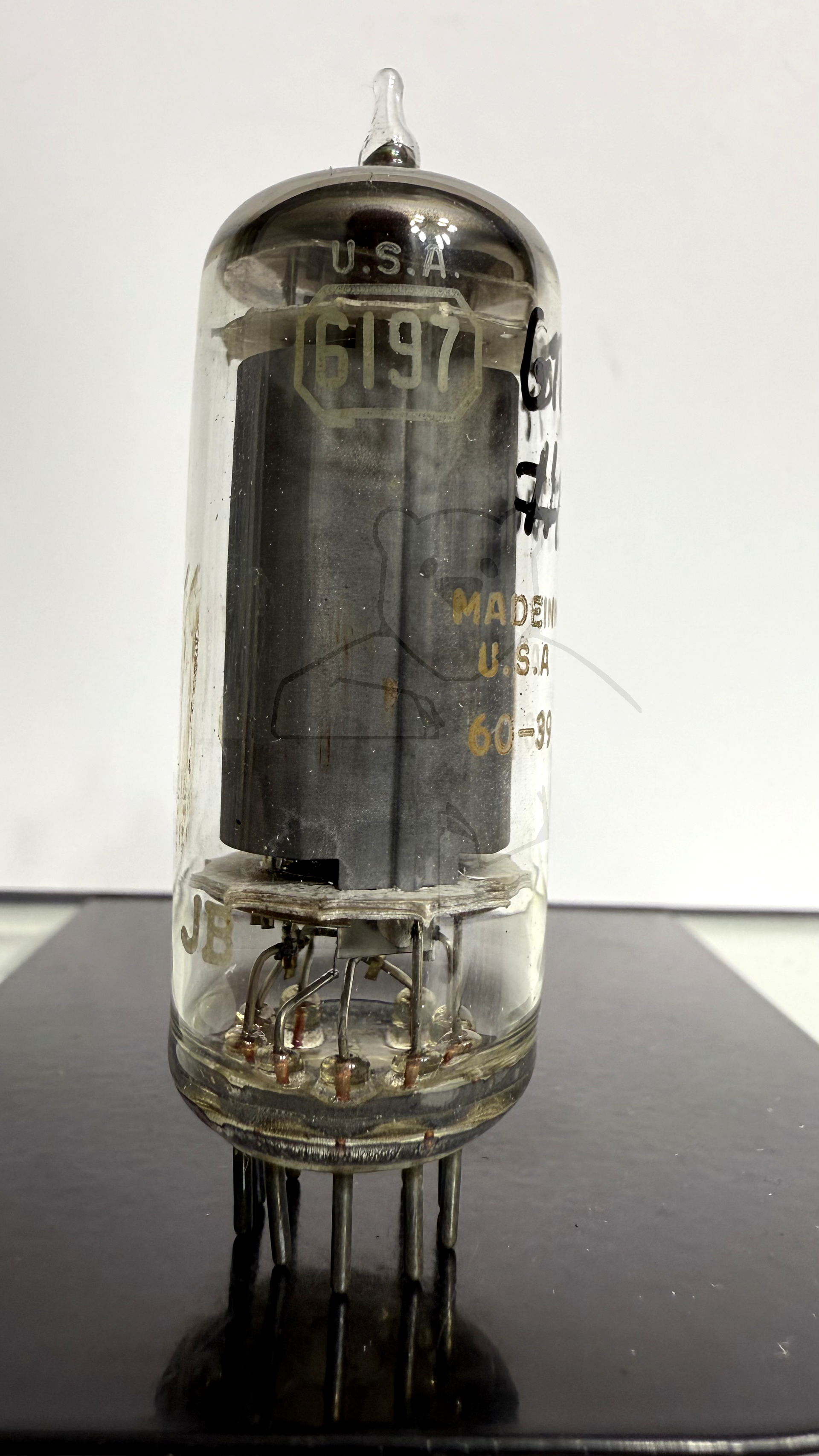

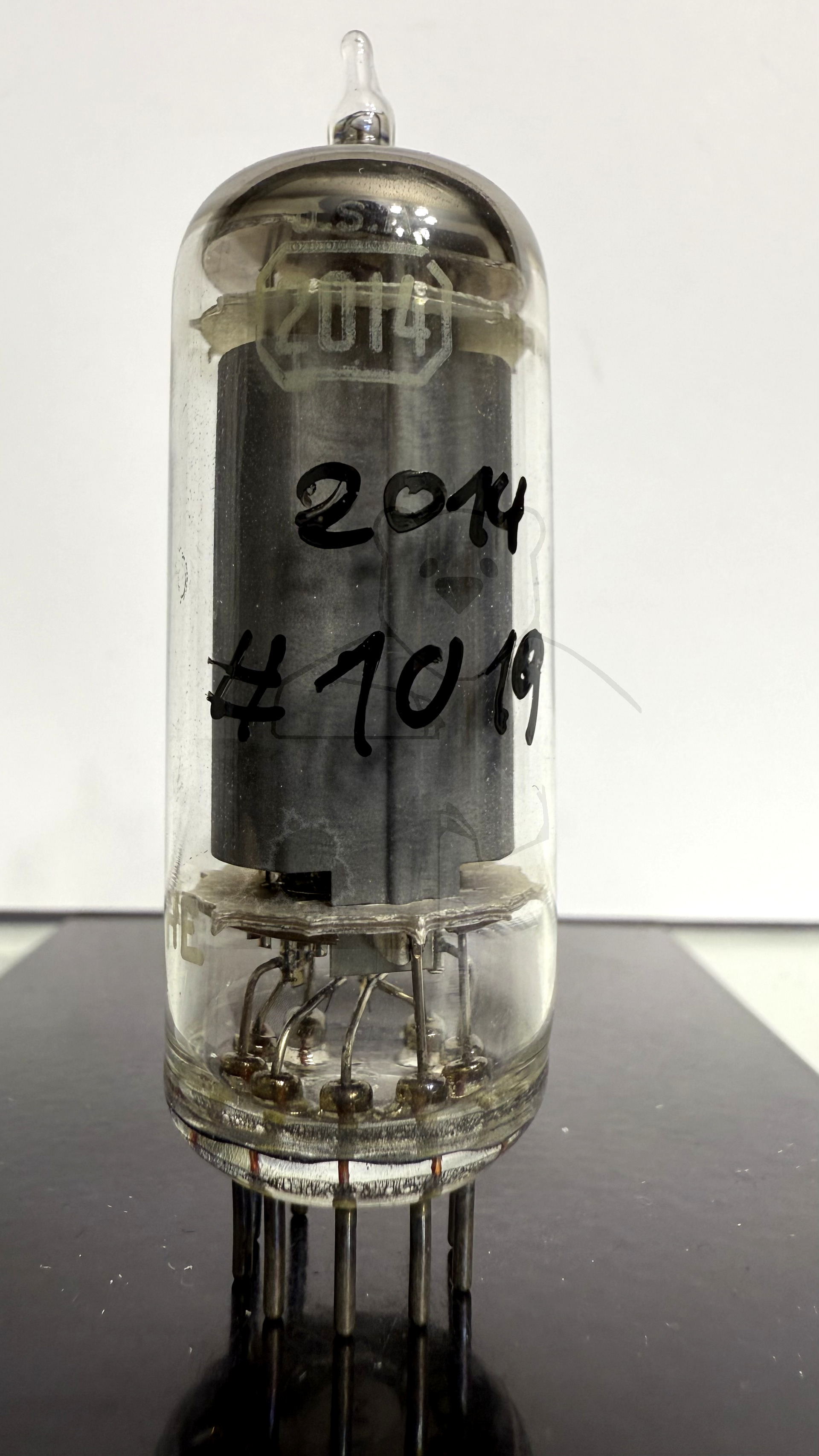

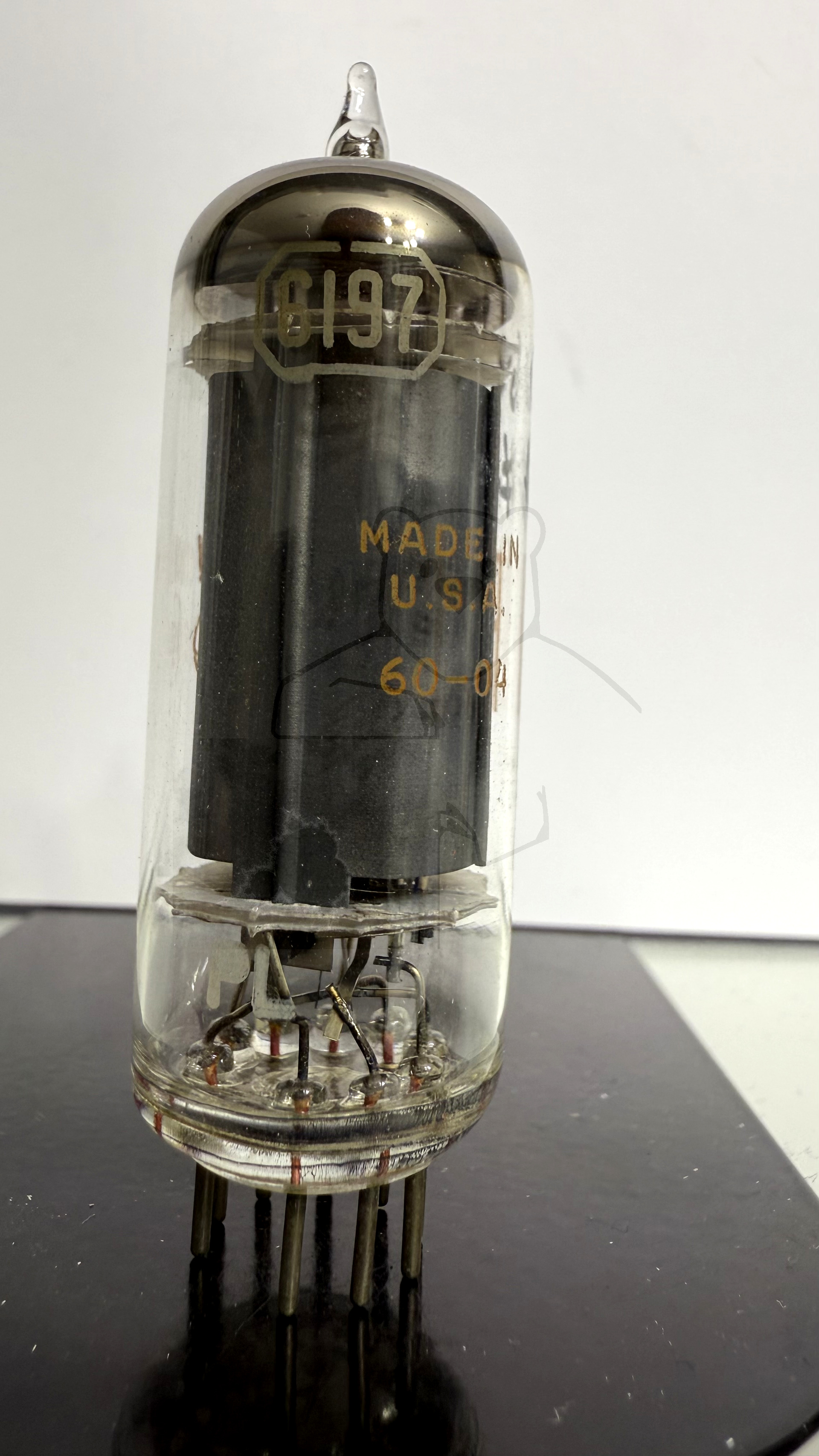

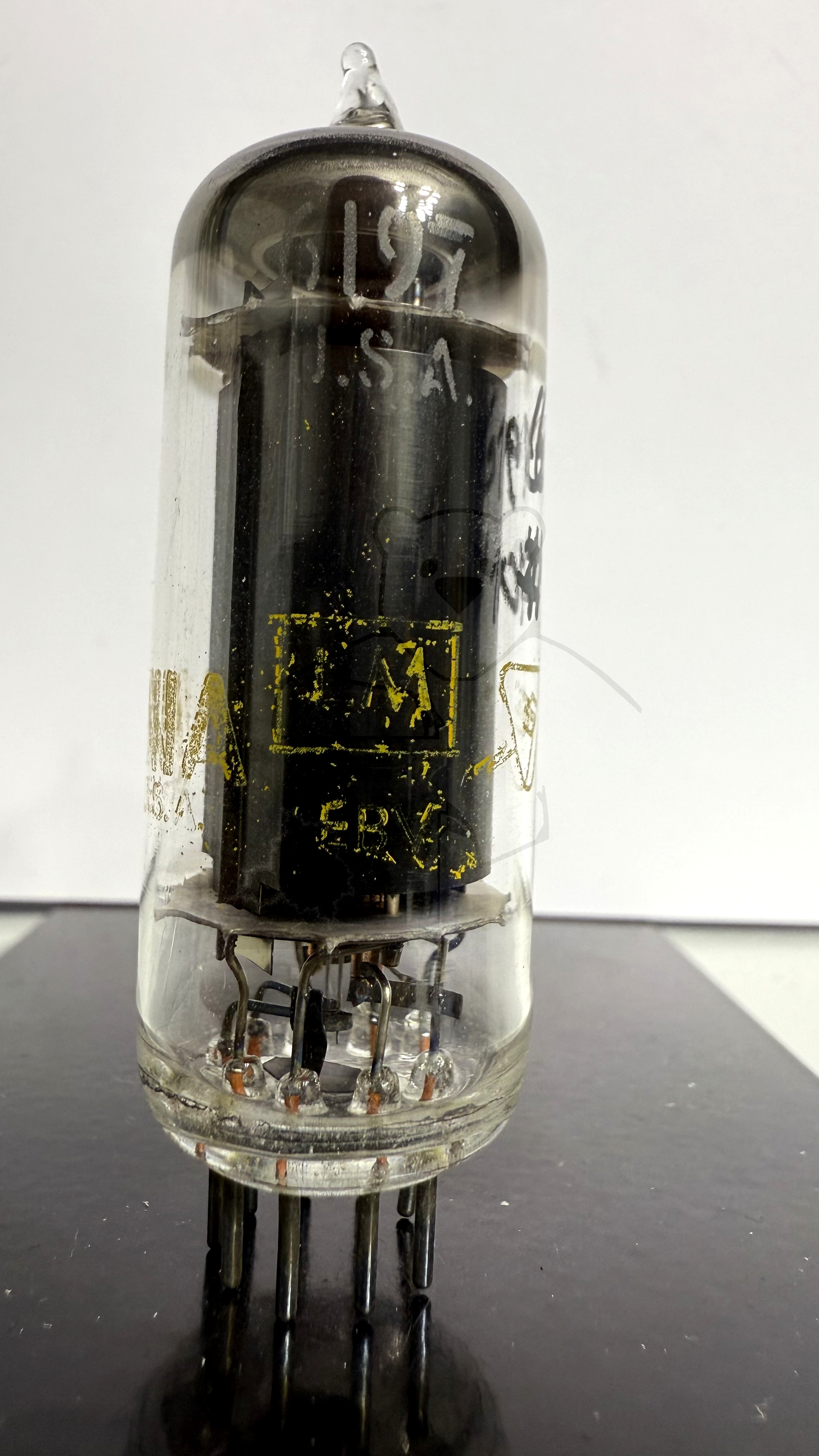

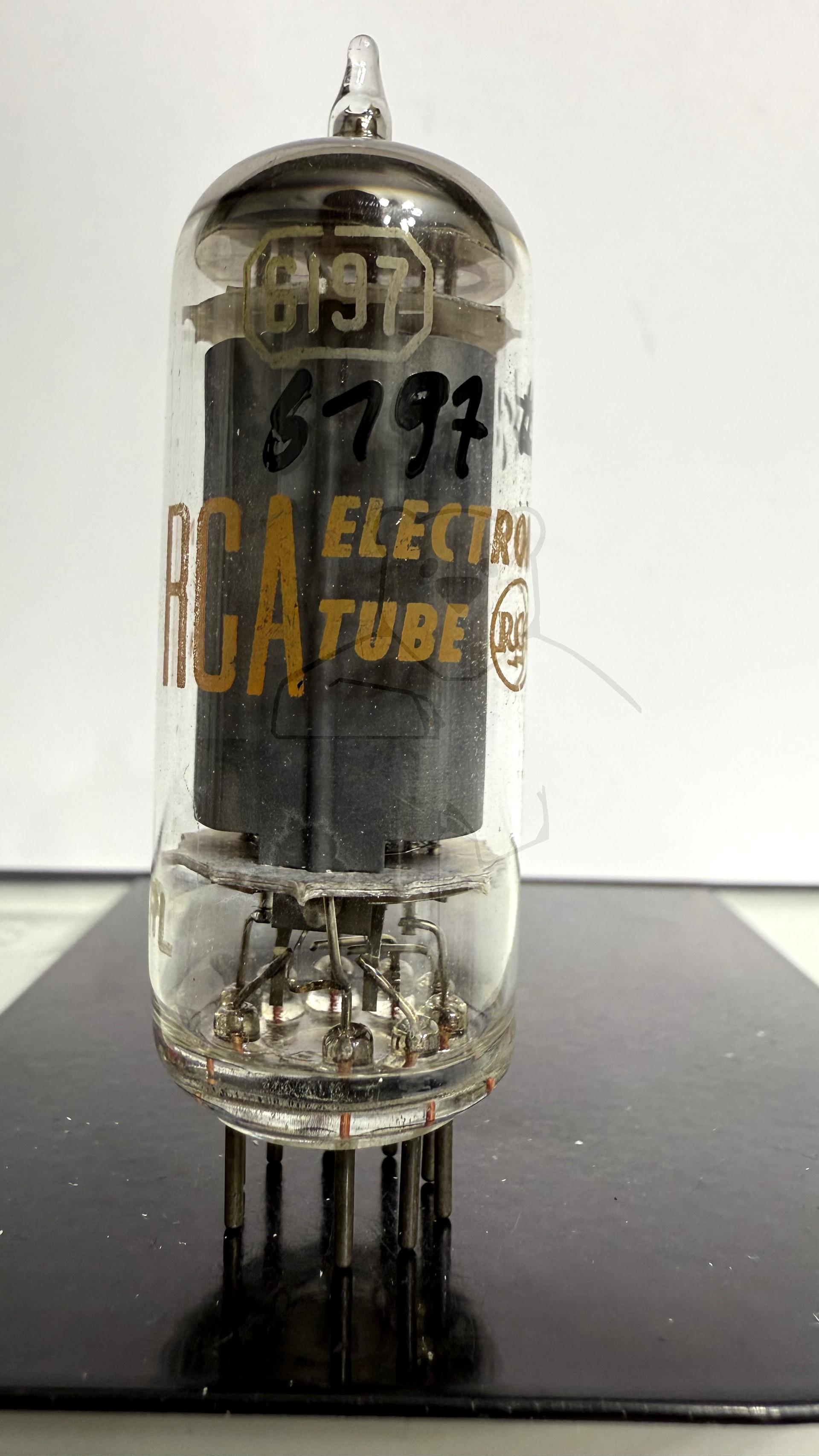

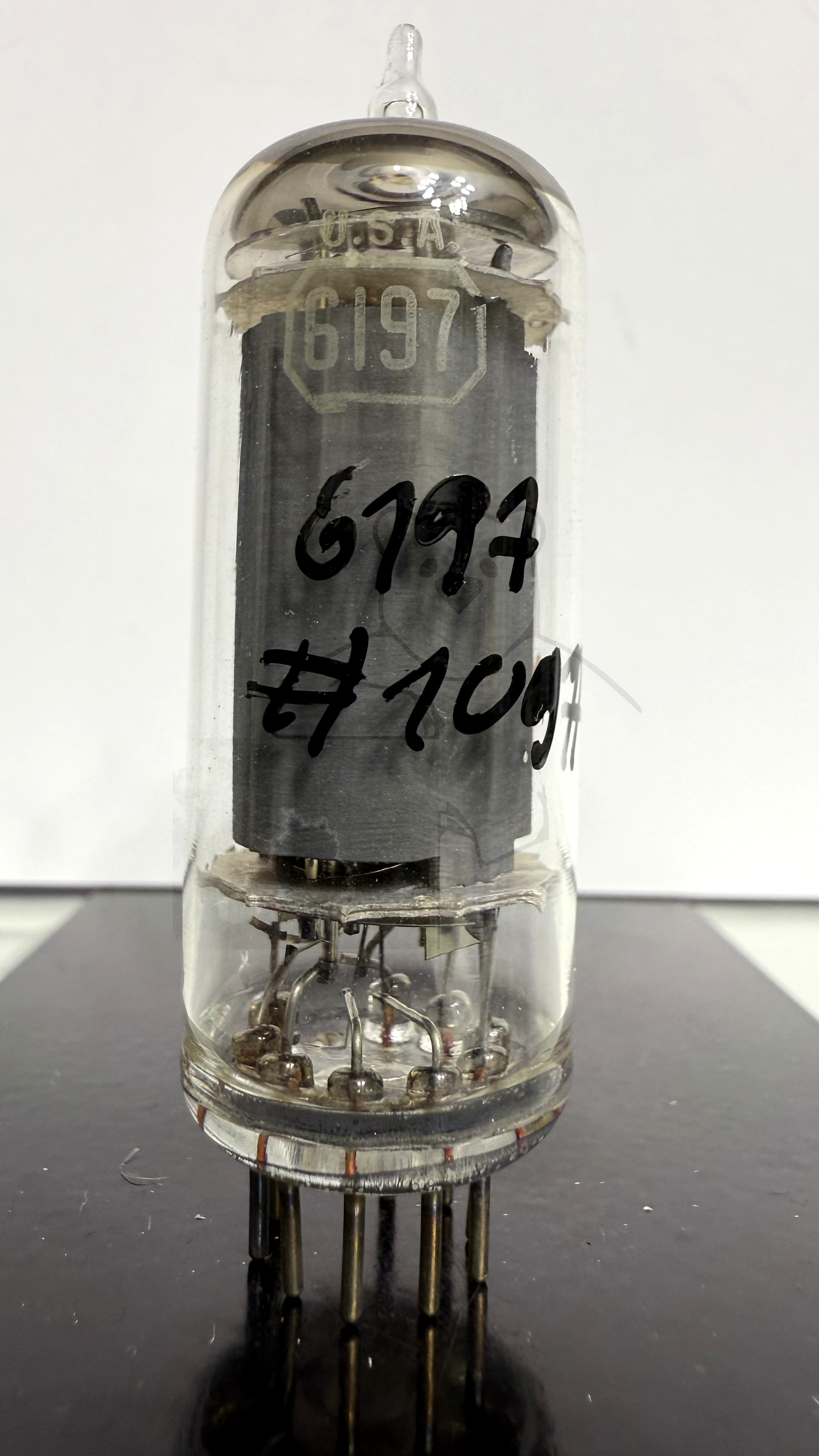

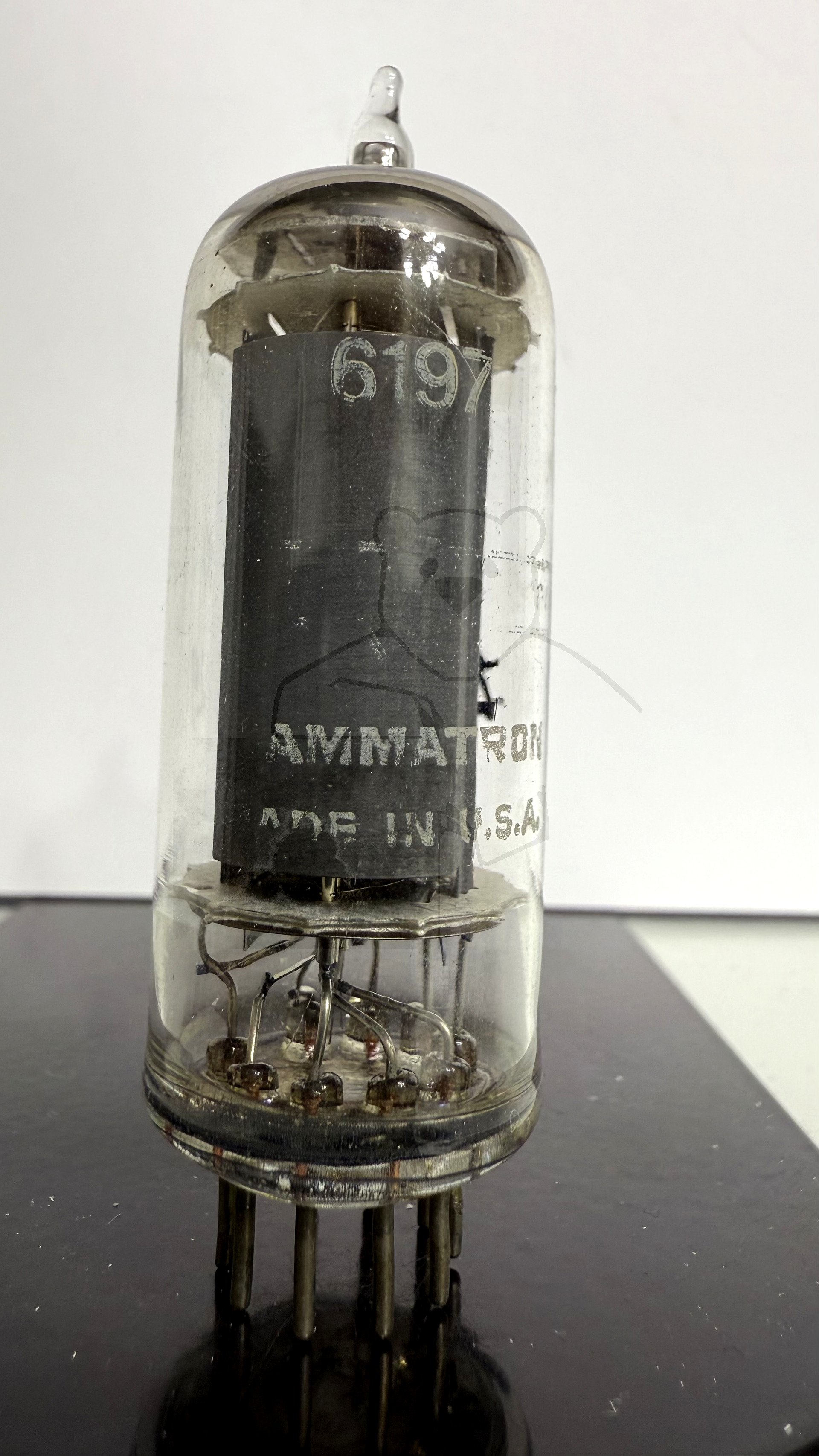

Daten und Bilder der Röhre: 6197

🔎 Beschreibung der Röhre: 6197

Name	6197
Vergleichsname	2014
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,65
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:10:14

🔎 Beschreibung der Systeme für die Röhre: 6197

	System 1
Kathode	1
Gitter 1	2, 9
Gitter 2	3, 8
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	7
Funktion	→ Roehre fuer Elektronische Rechenmaschinen

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

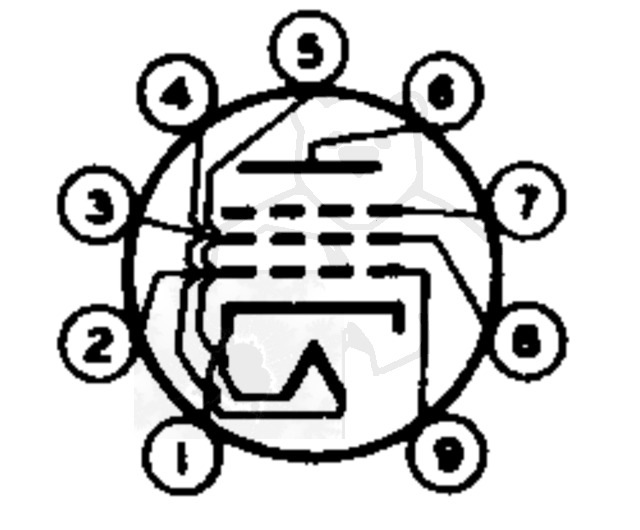

🔎 Sockelschaltung der 6197

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 6197
Datenblatt 6197 RCA [www.tubedata.info].pdf (403 kB)
Pruefkarte 6197 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (274 kB)
