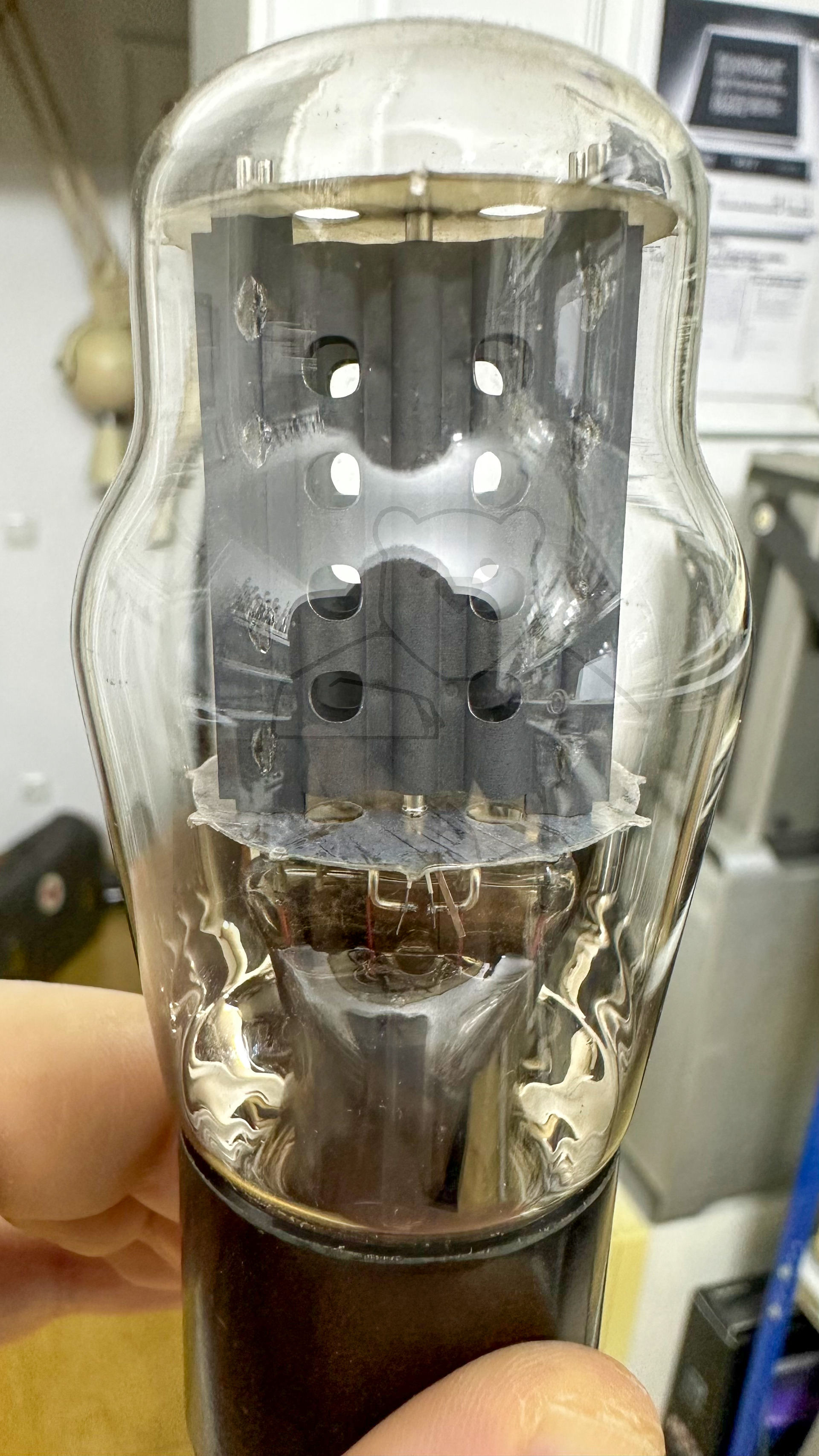

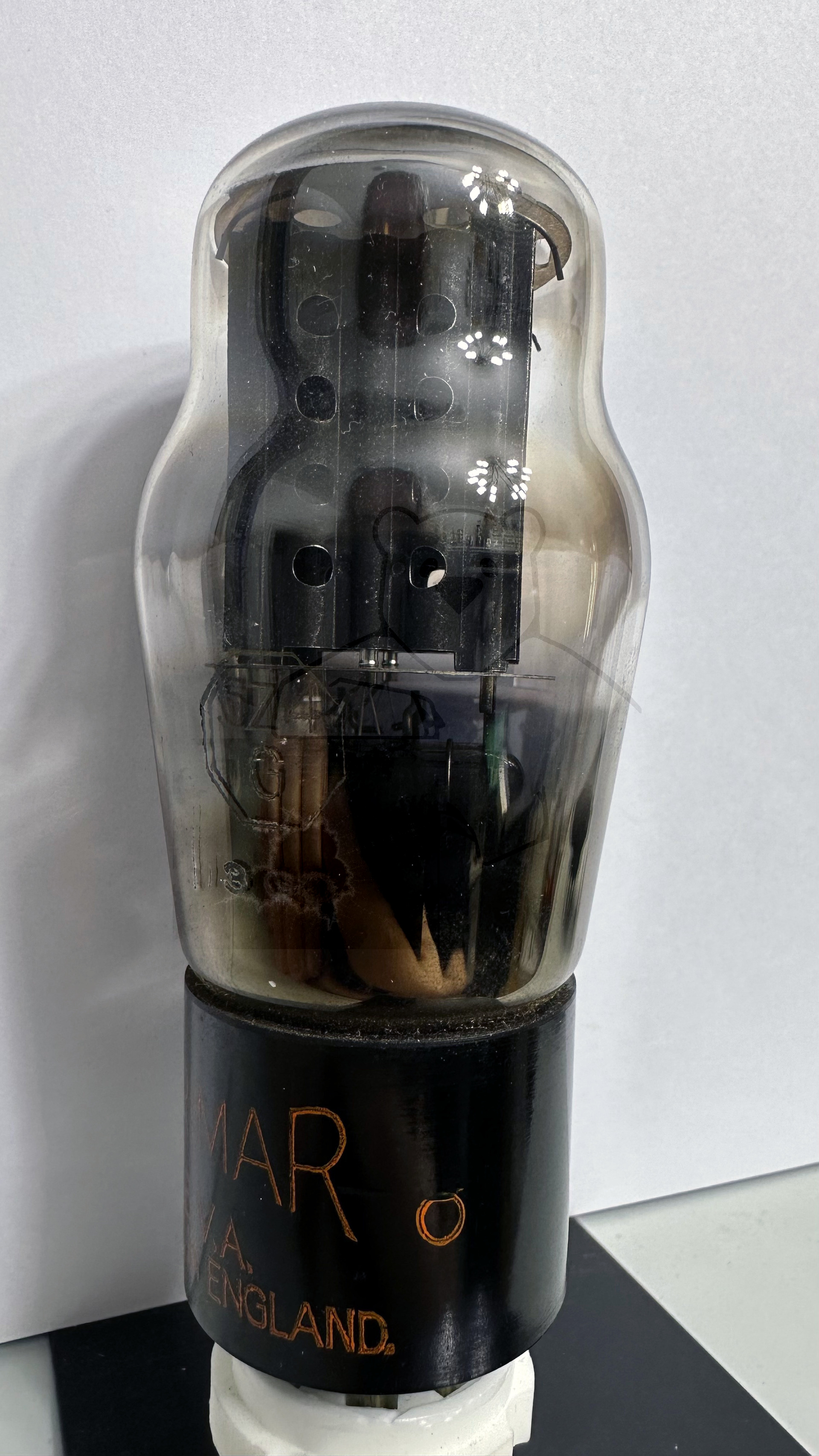

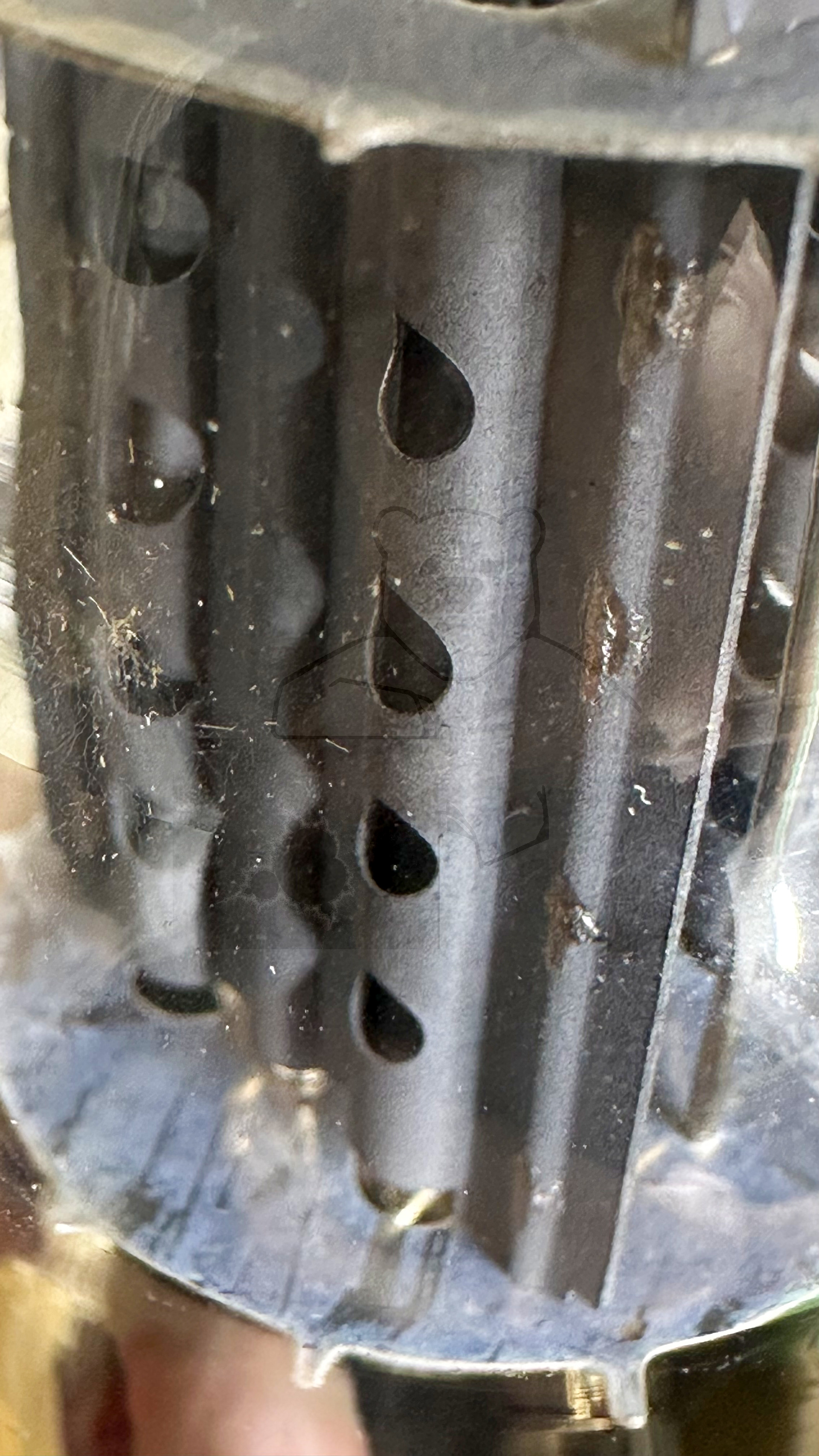

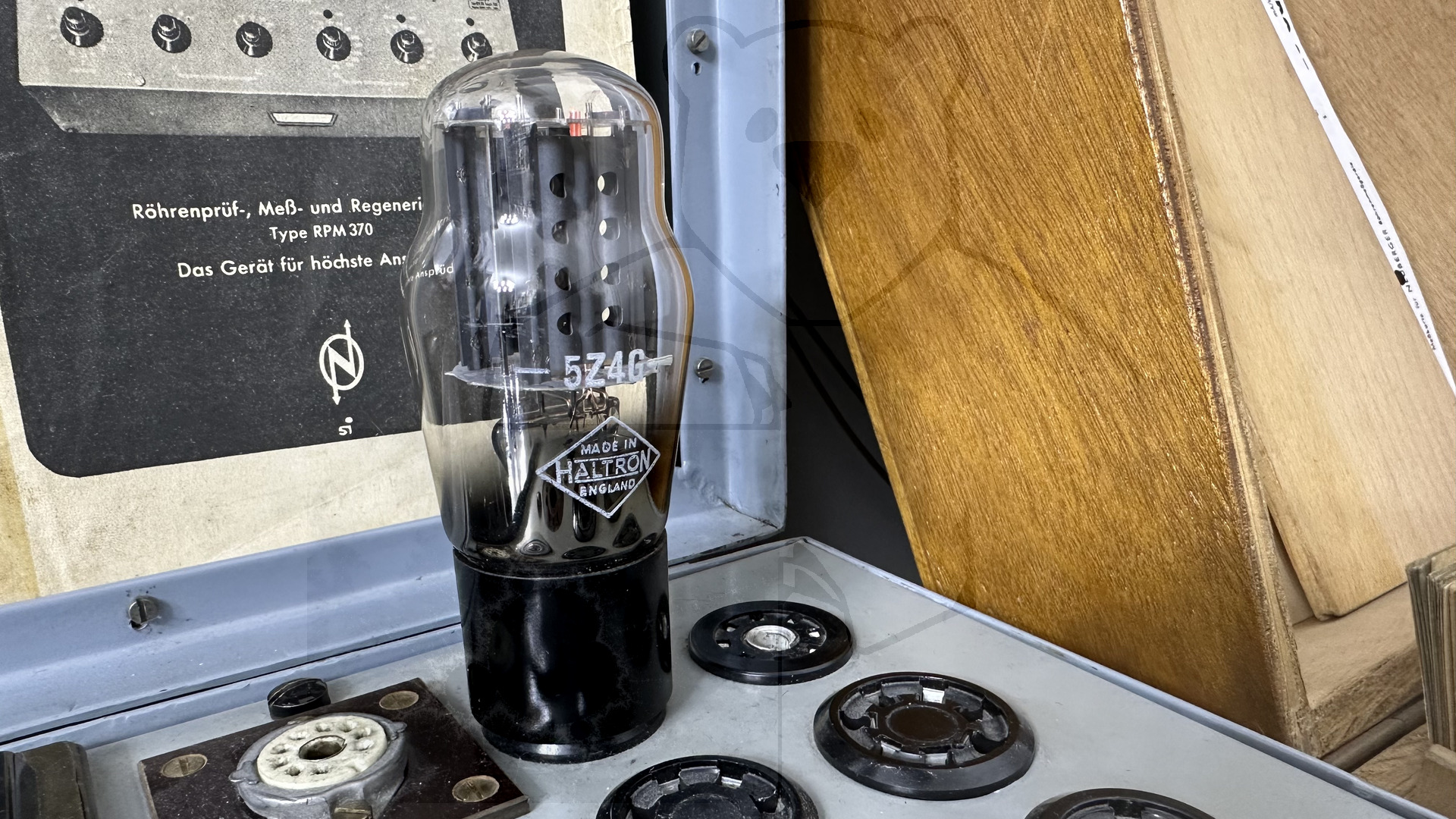

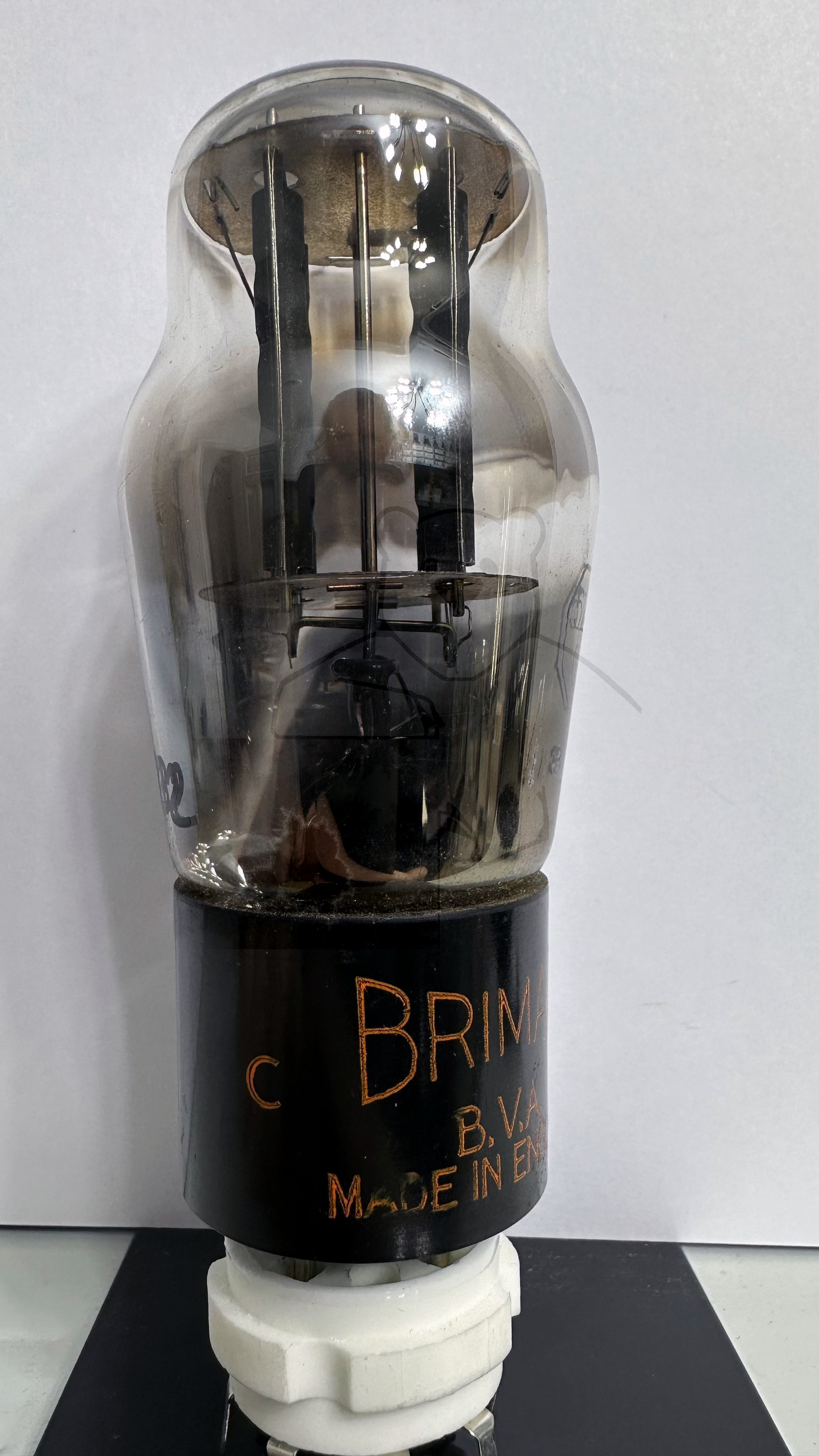

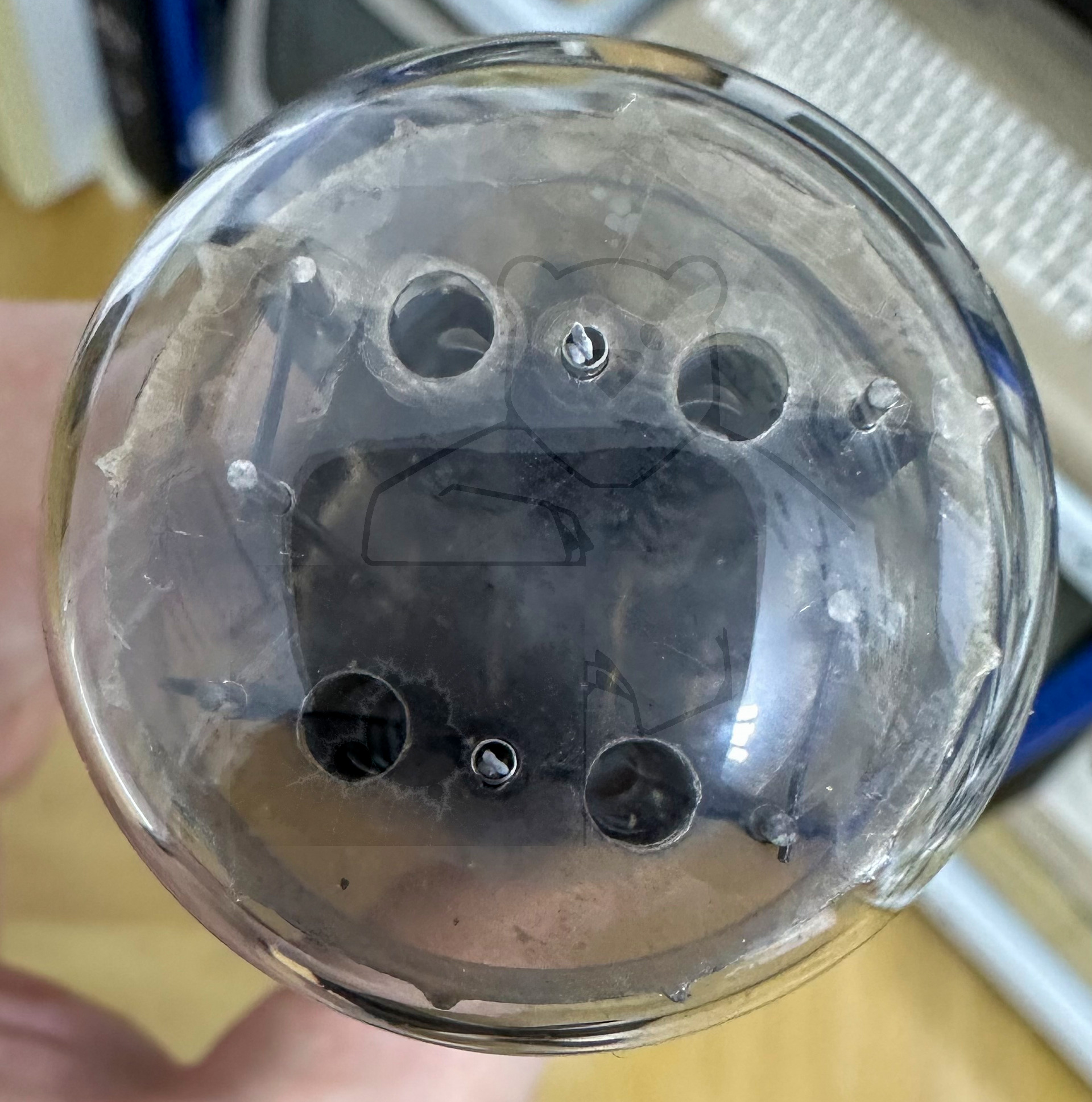

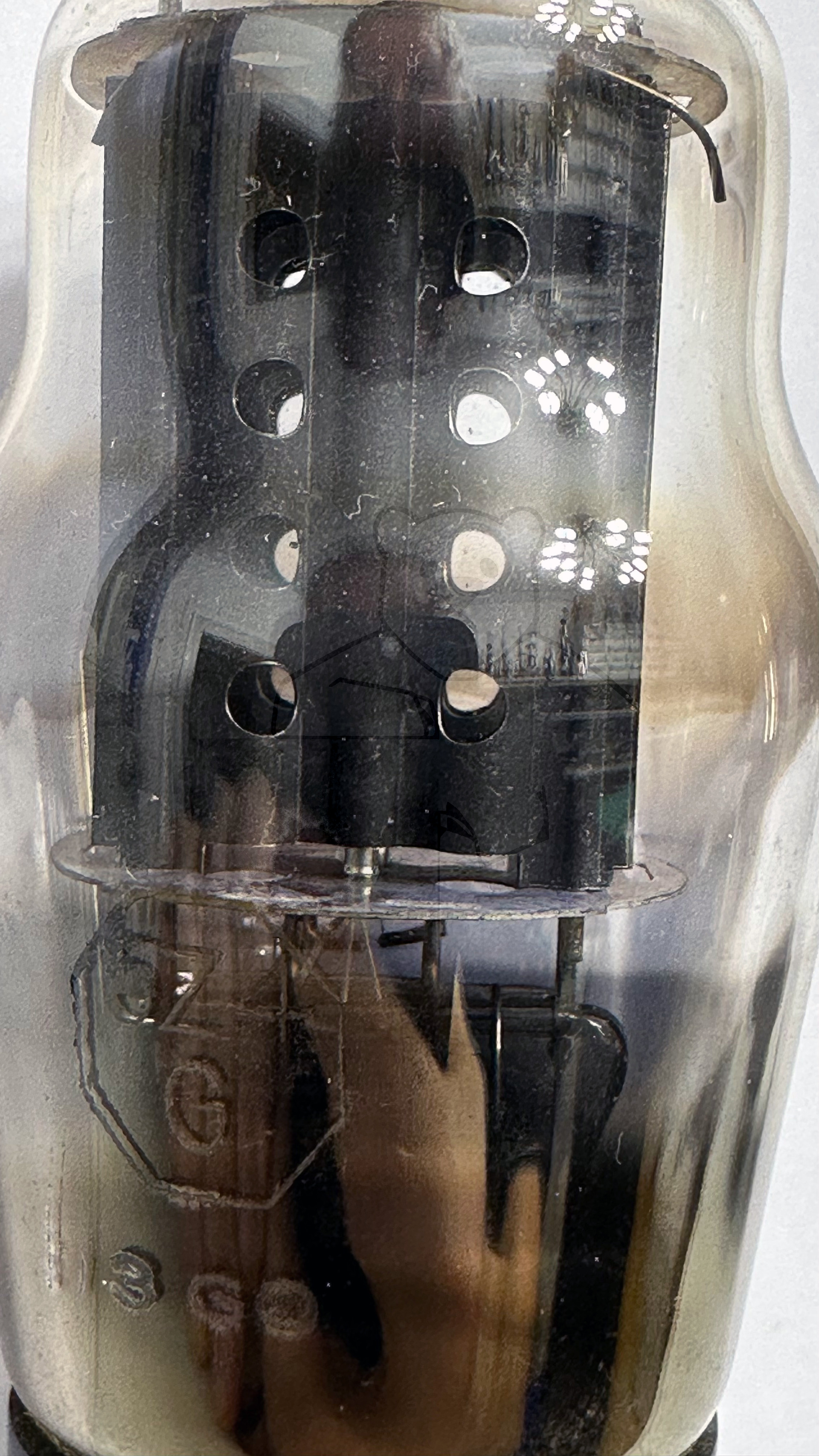

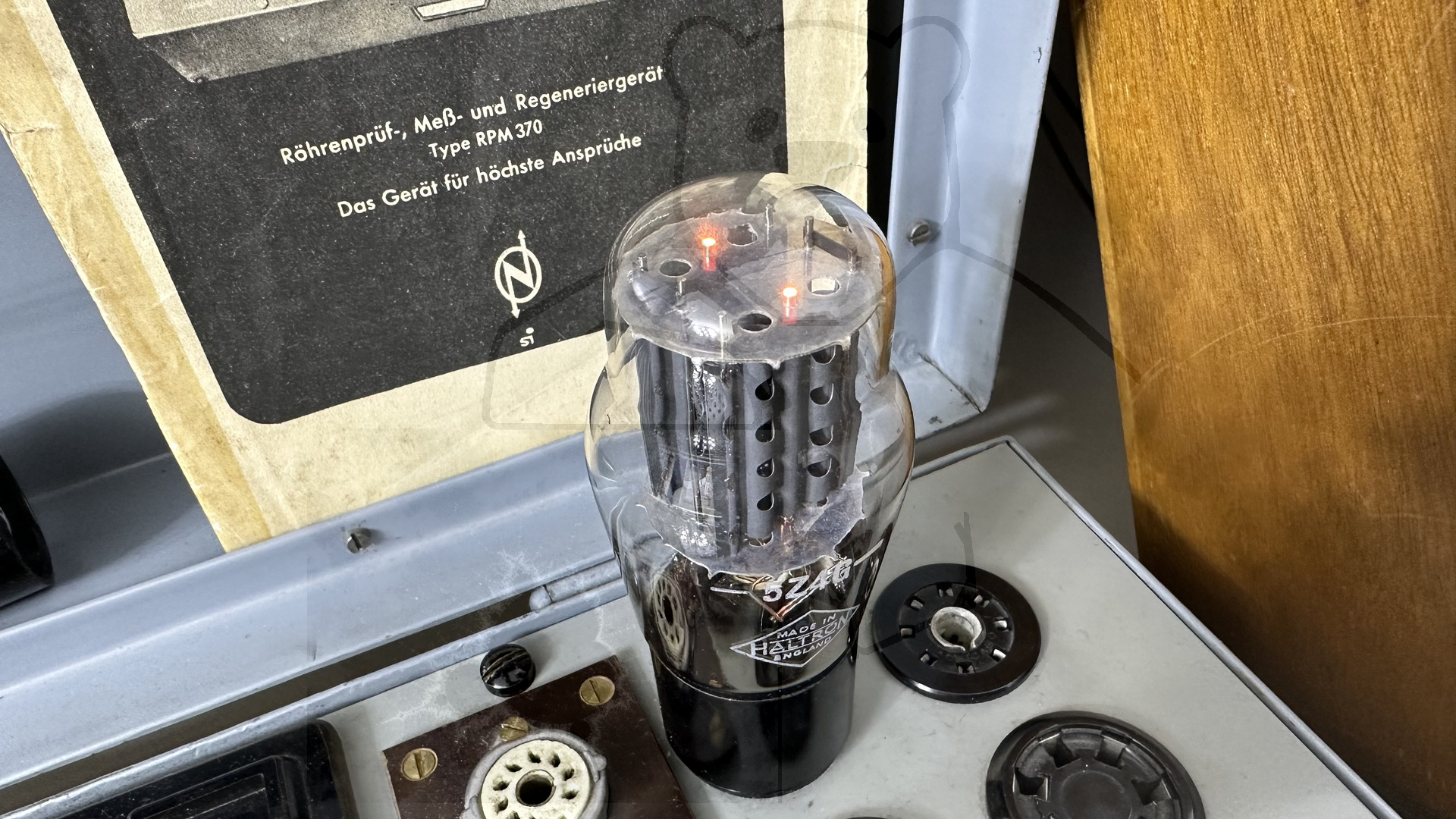

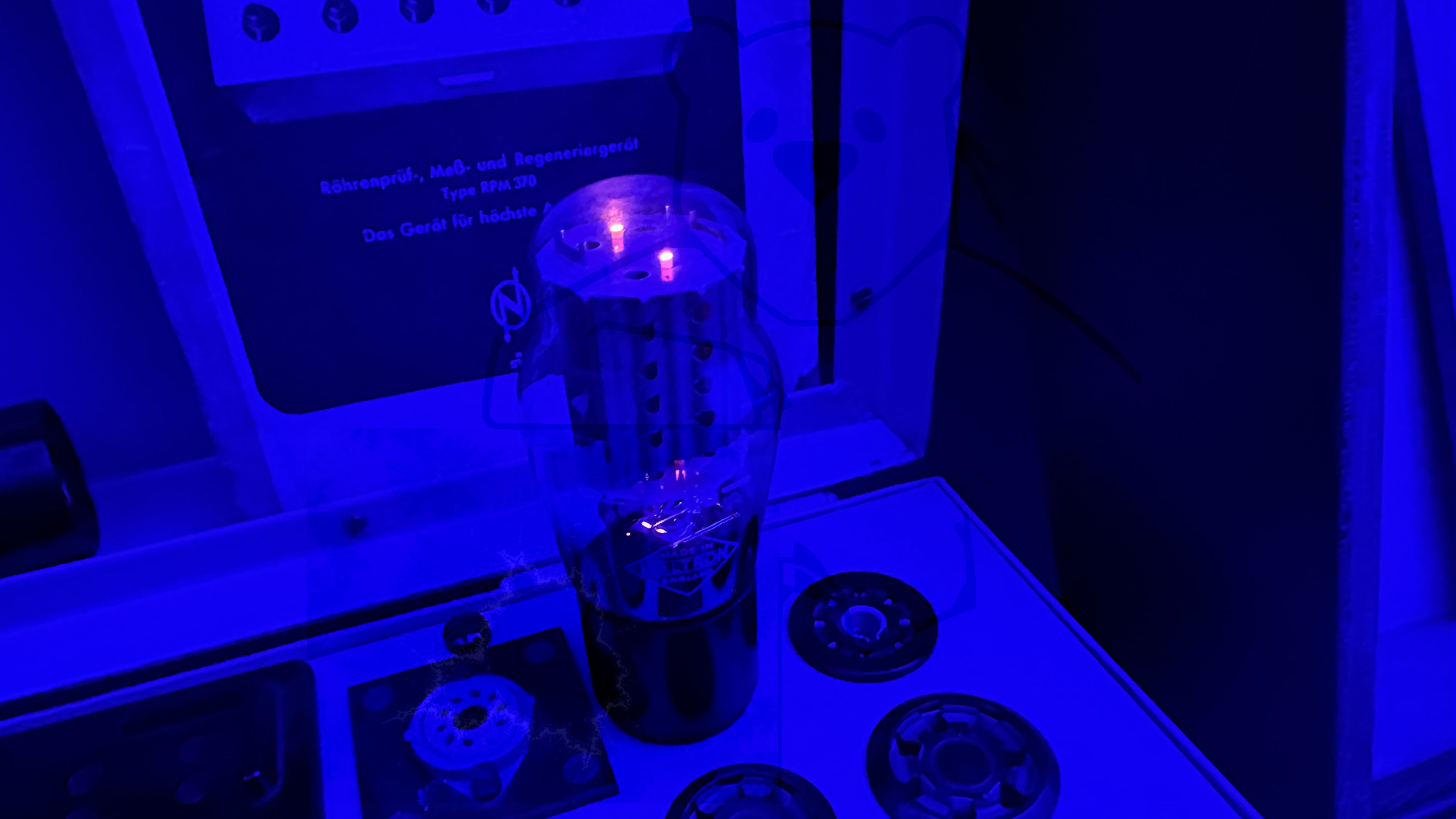

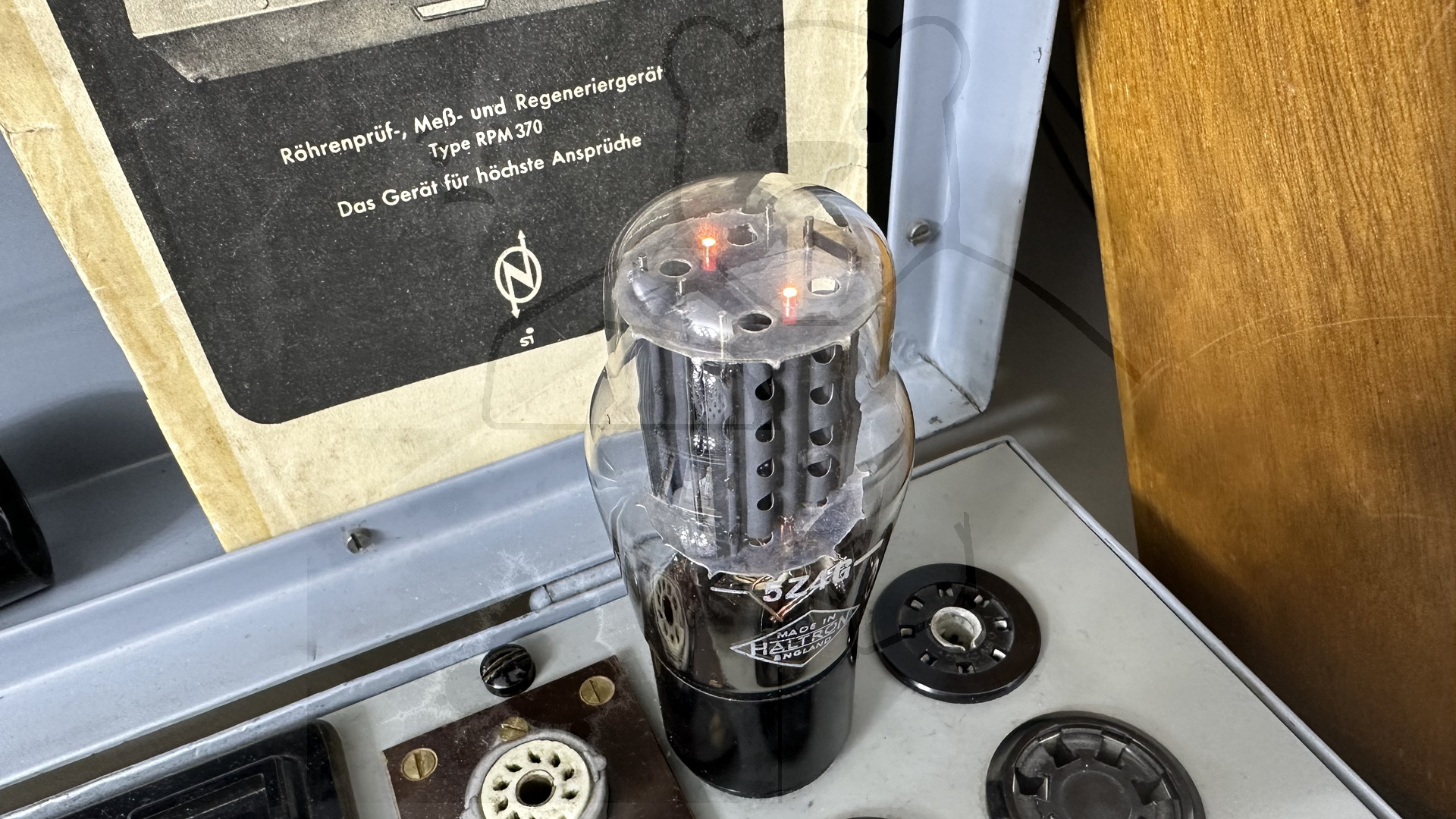

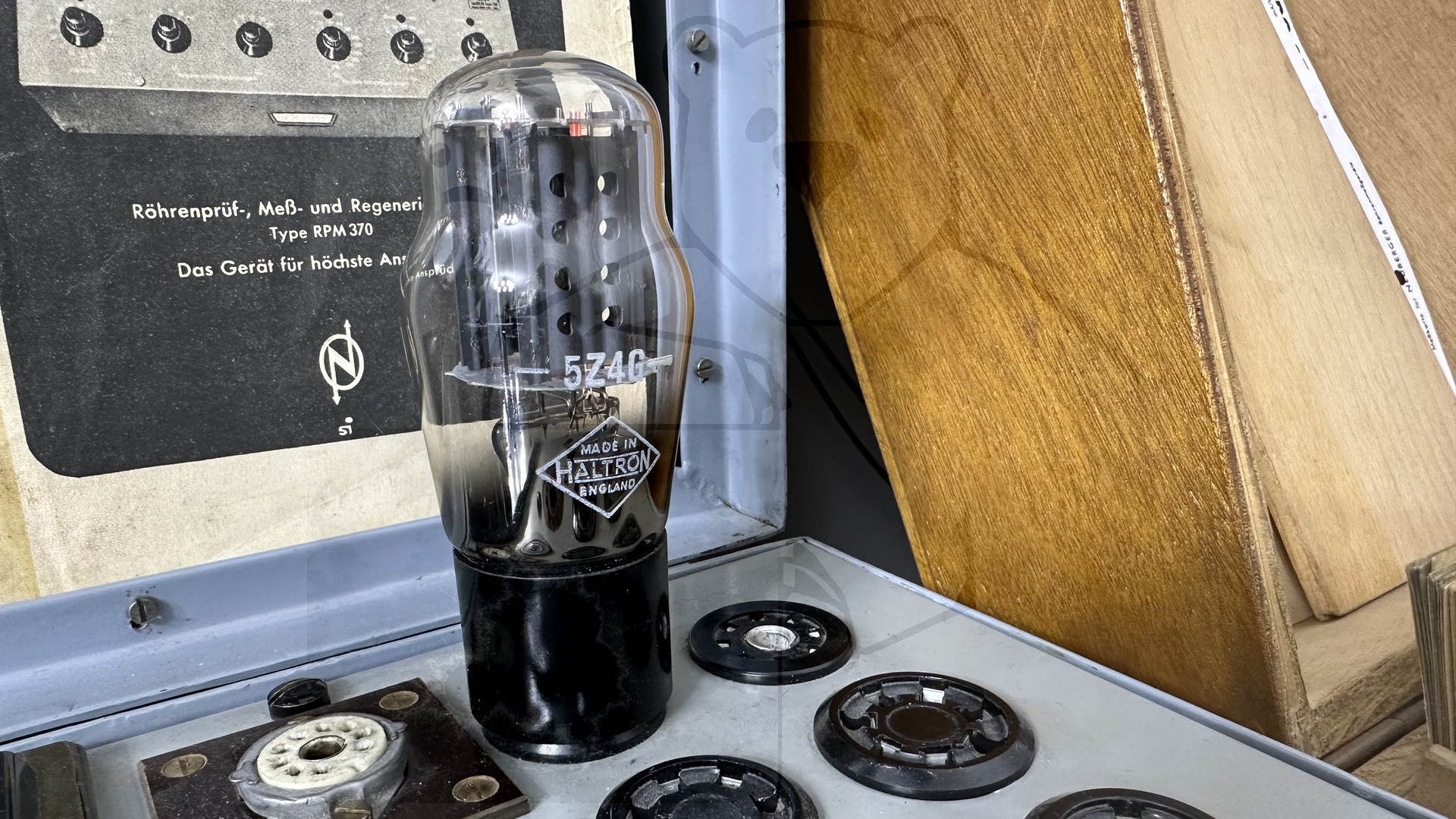

Daten und Bilder der Röhre: 5Z4G

🔎 Beschreibung der Röhre: 5Z4G

Name	5Z4G
Vergleichsname	→ 5Z4 5Ц4С
Heizspannung (Volt)	5
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	12.04.2023 10:04:13

🔎 Beschreibung der Systeme für die Röhre: 5Z4G

	System 1
Kathode	8
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung	1
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

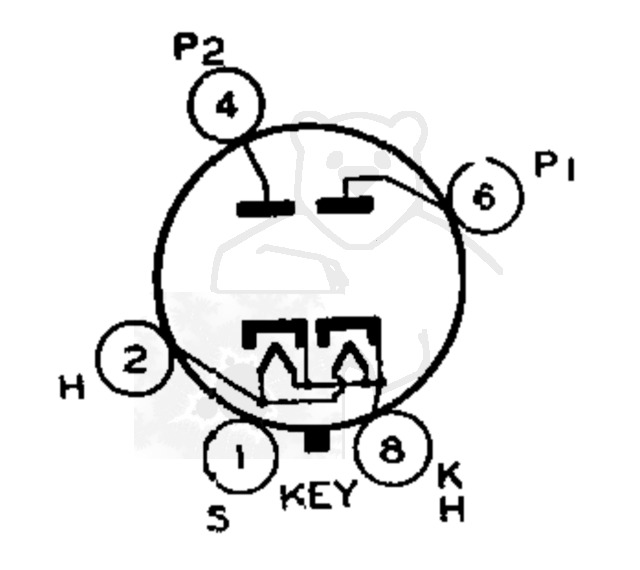

🔎 Sockelschaltung der 5Z4G

Bildquelle: RCA Datenblatt

🔎 YouTube Video zu 5Z4G

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/DMfU1EaiLOA (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: 5Z4G
Datenblatt 5Z4 Cunningham [www.tubedata.info].pdf (51 kB)
Datenblatt 5Z4 RCA Version 1.pdf (43 kB)
Datenblatt 5Z4 RCA Version 2.pdf (54 kB)
Datenblatt 5Z4 RCA Version 3 [www.tubedata.info].pdf (105 kB)
Datenblatt 5Z4 RFT.pdf (66 kB)
Datenblatt 5Z4 Sylvania [www.tubedata.info].pdf (115 kB)
Datenblatt 5Z4 Tung-Sol [www.tubedata.info].pdf (102 kB)
Datenblatt 5Z4G Brimar Version 1.pdf (166 kB)
Datenblatt 5Z4G Brimar Version 2 [www.tubedata.info].pdf (53 kB)
Datenblatt 5Z4GT National Union Radio [www.tubedata.info].pdf (42 kB)
Datenblatt 5Z4P China.pdf (108 kB)
Prüfkarte 5Z4 5Z4MG 5Z4S VT74 - Neuberger RPM370 Röhrenmeßgerät.pdf (213 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
