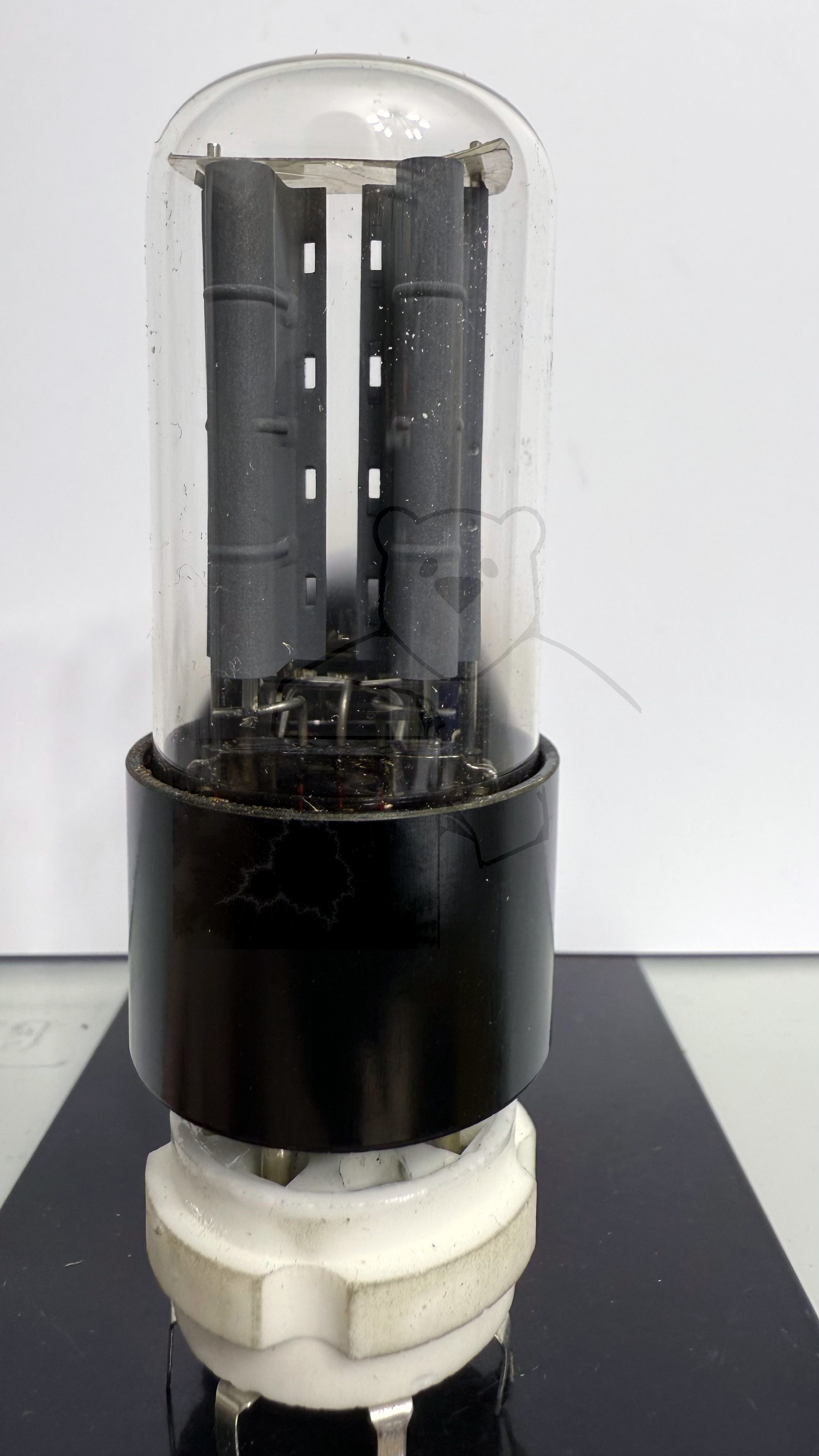

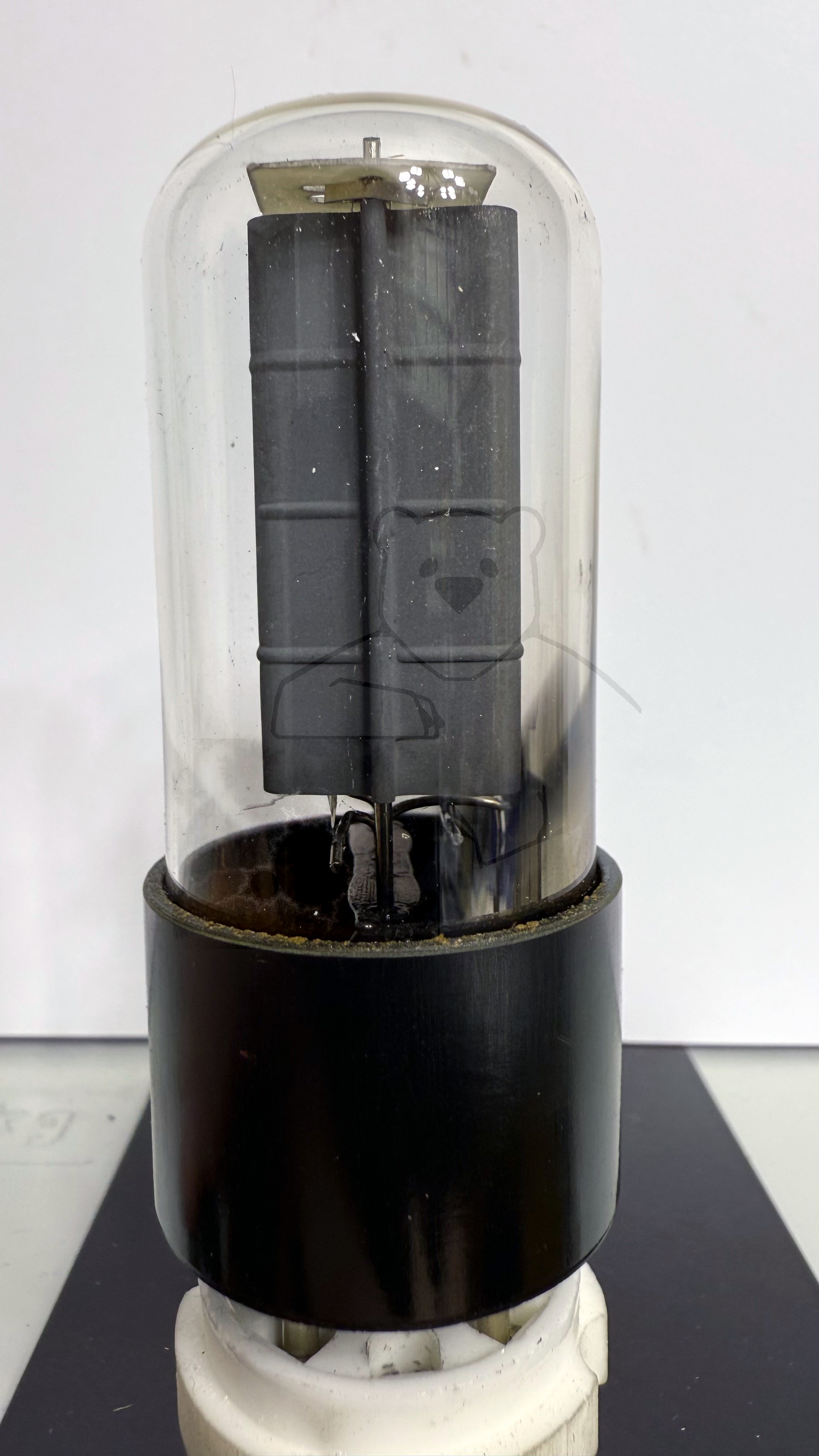

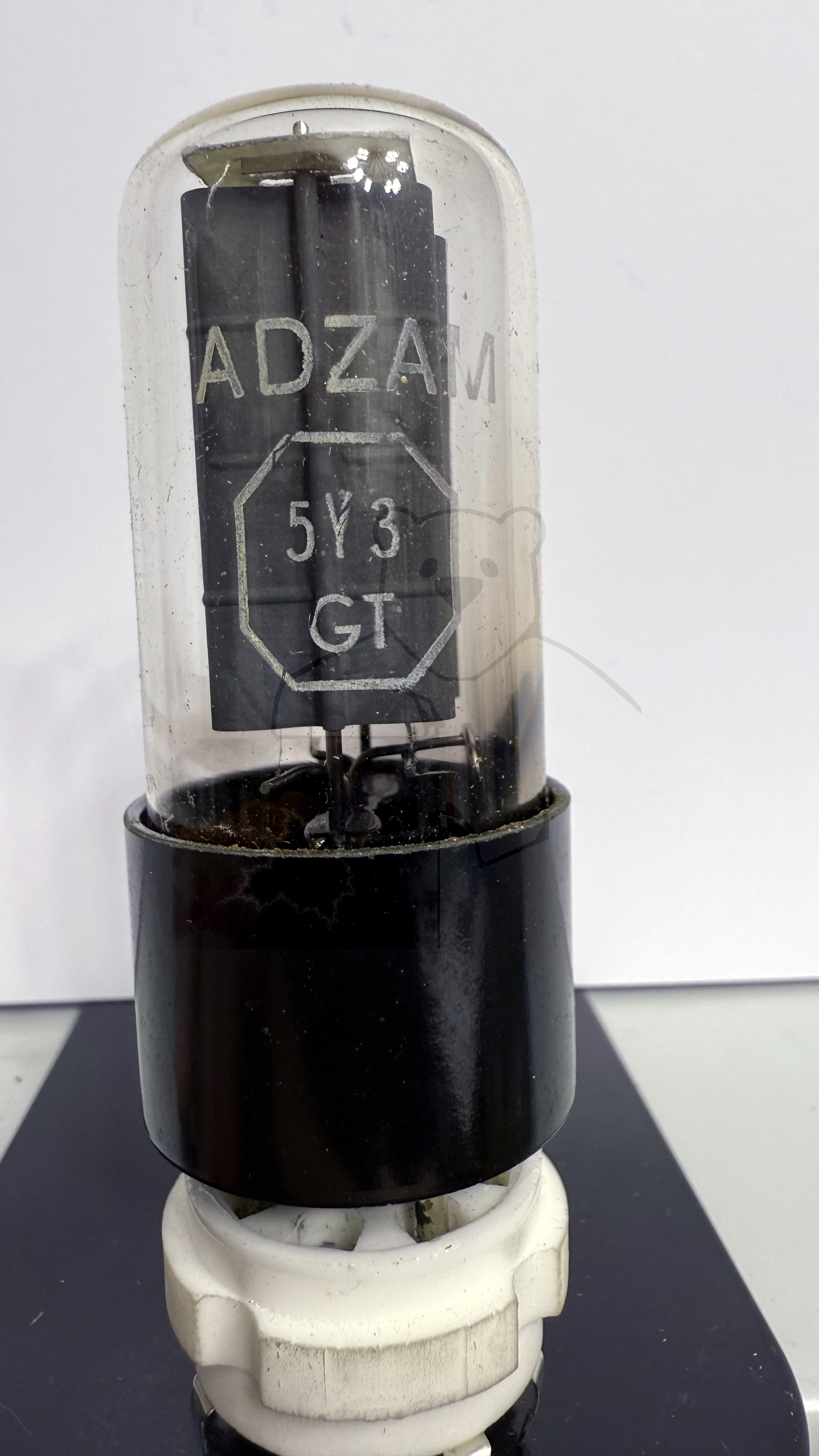

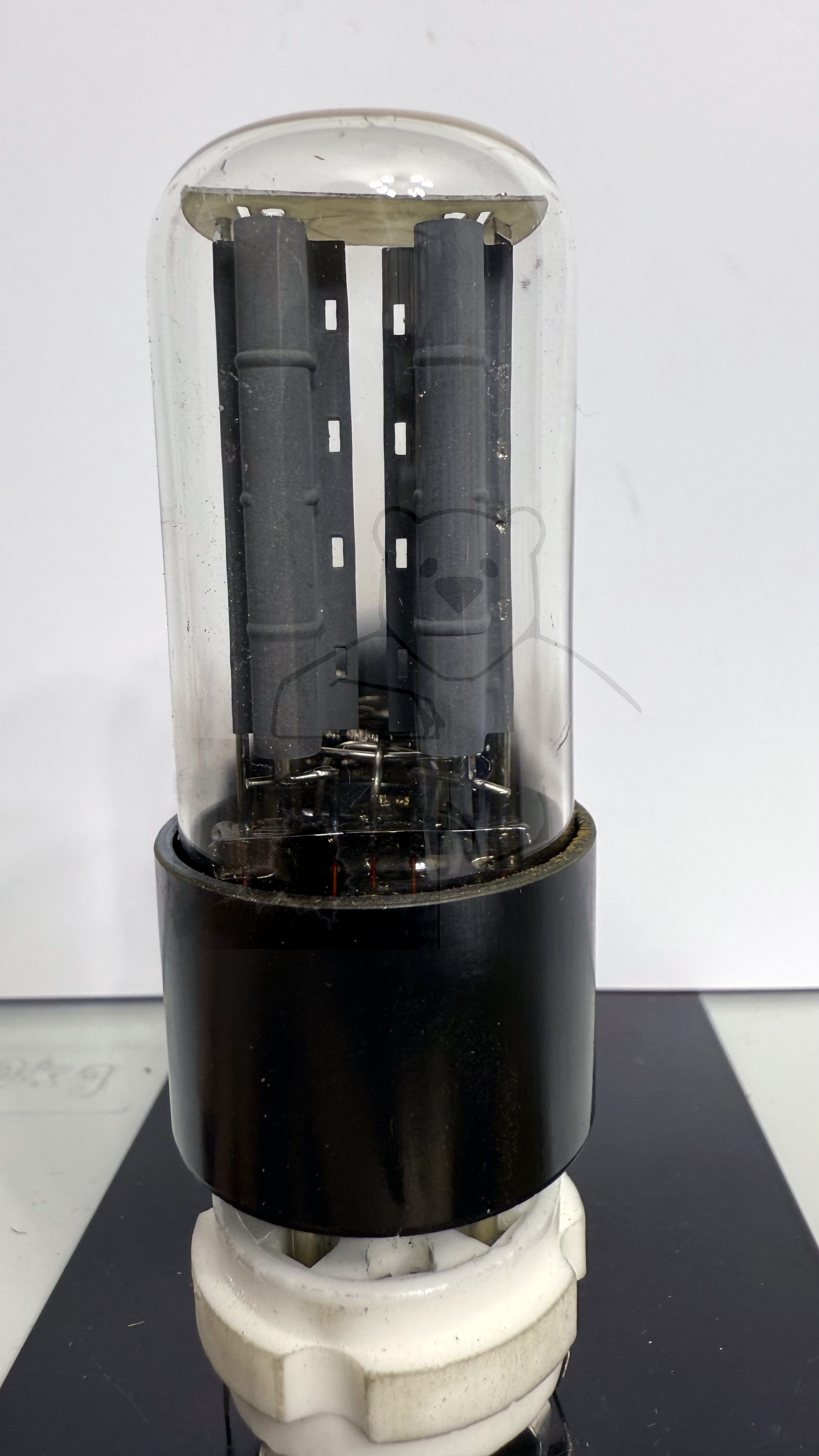

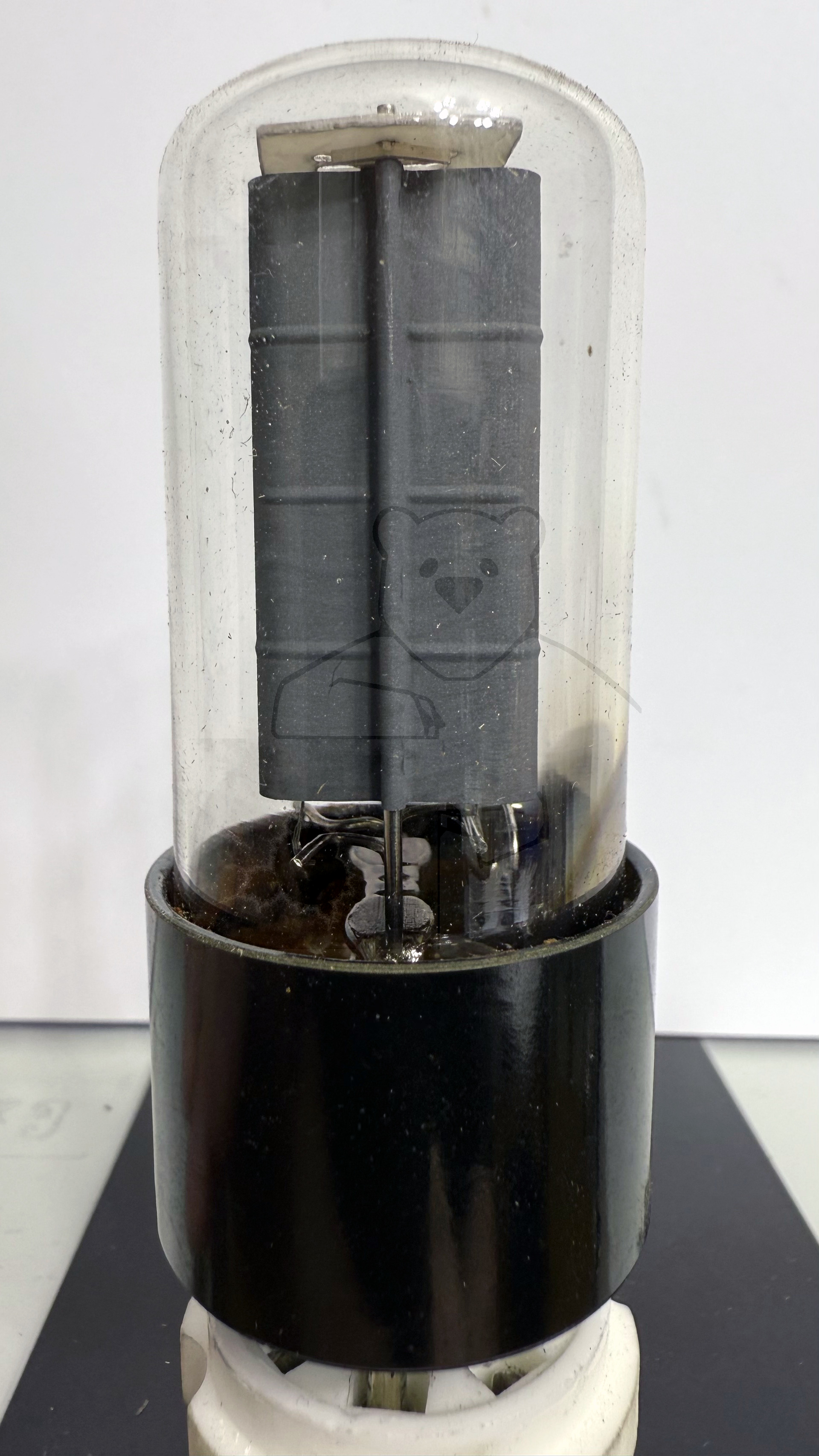

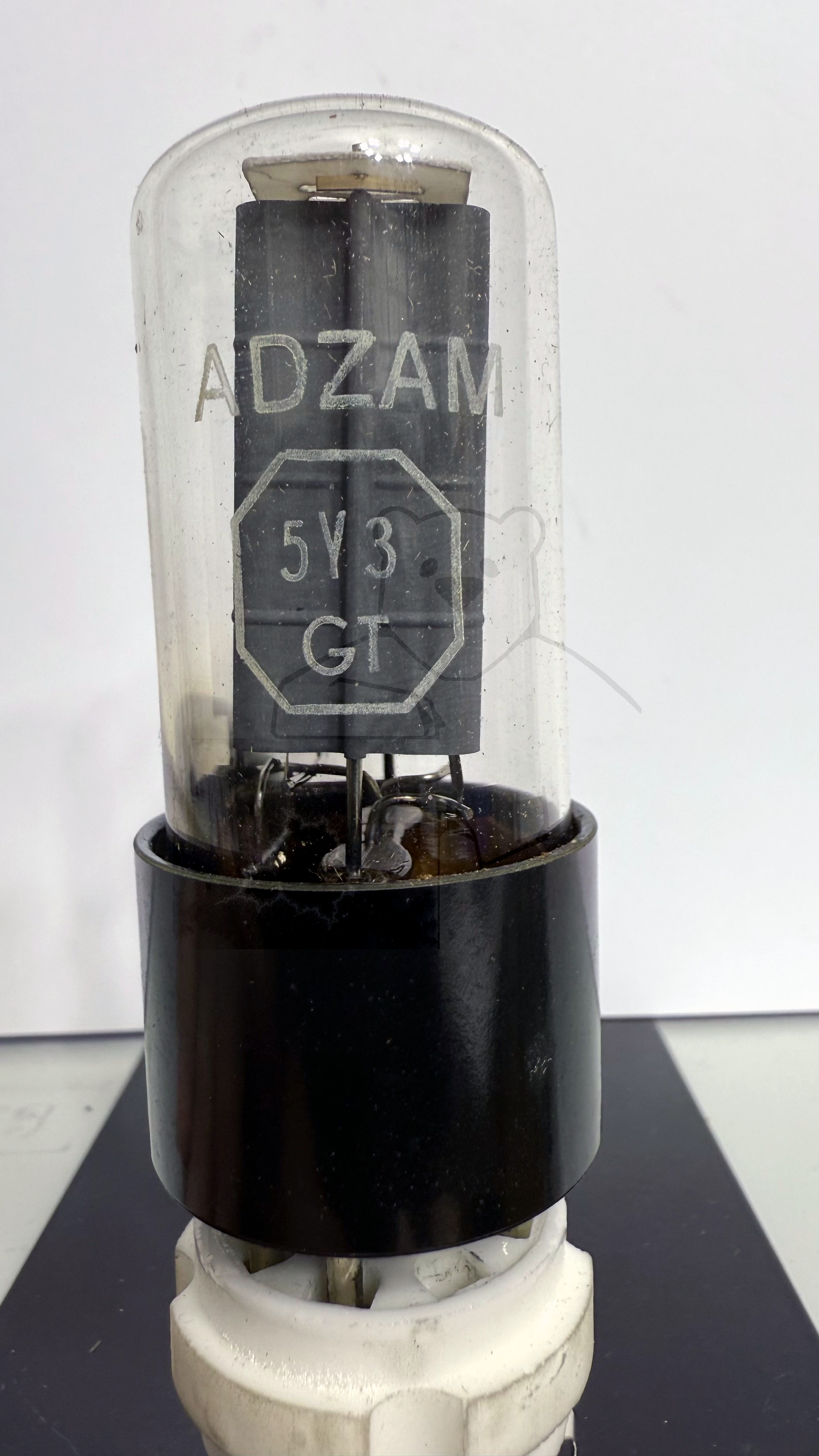

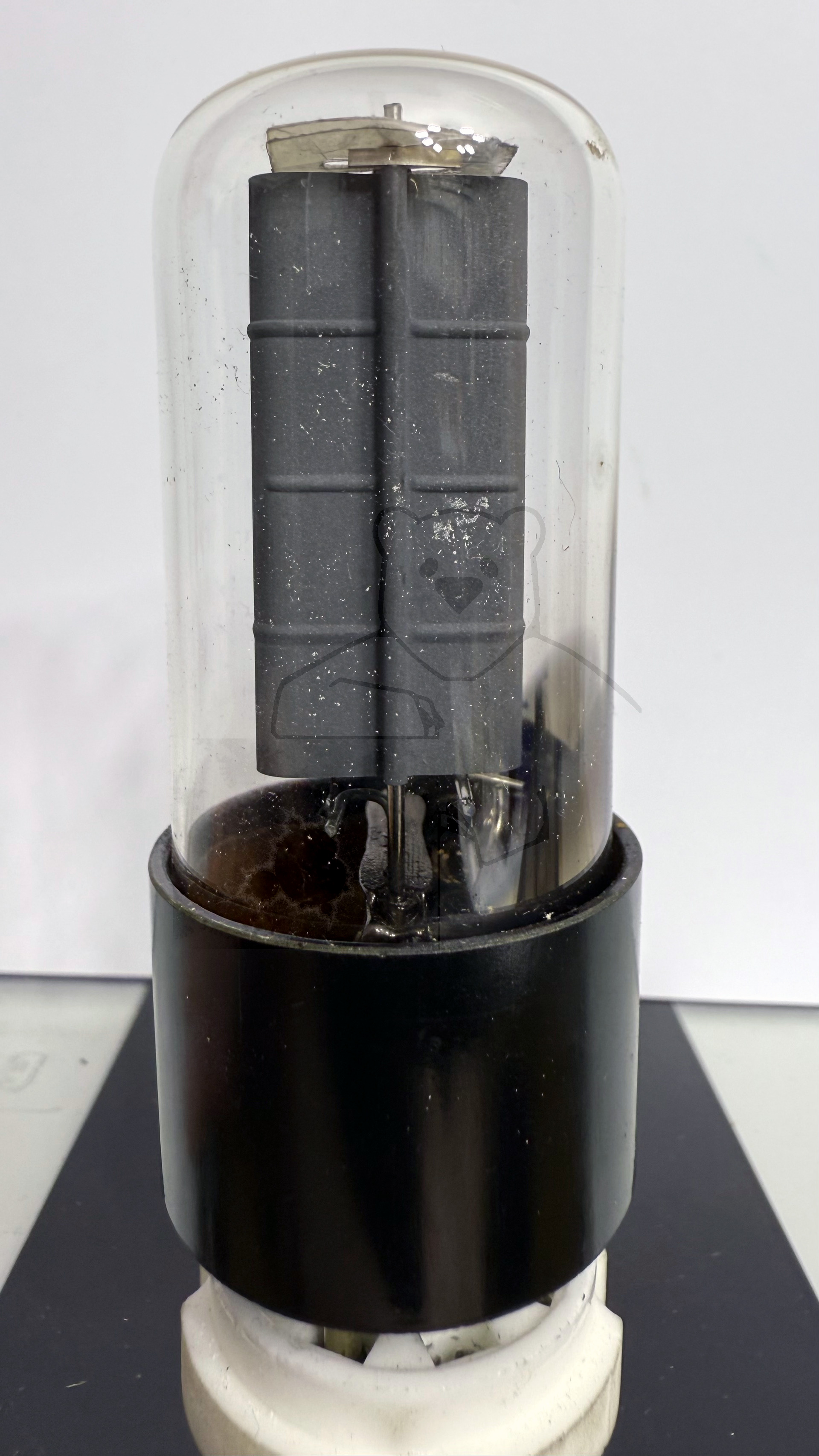

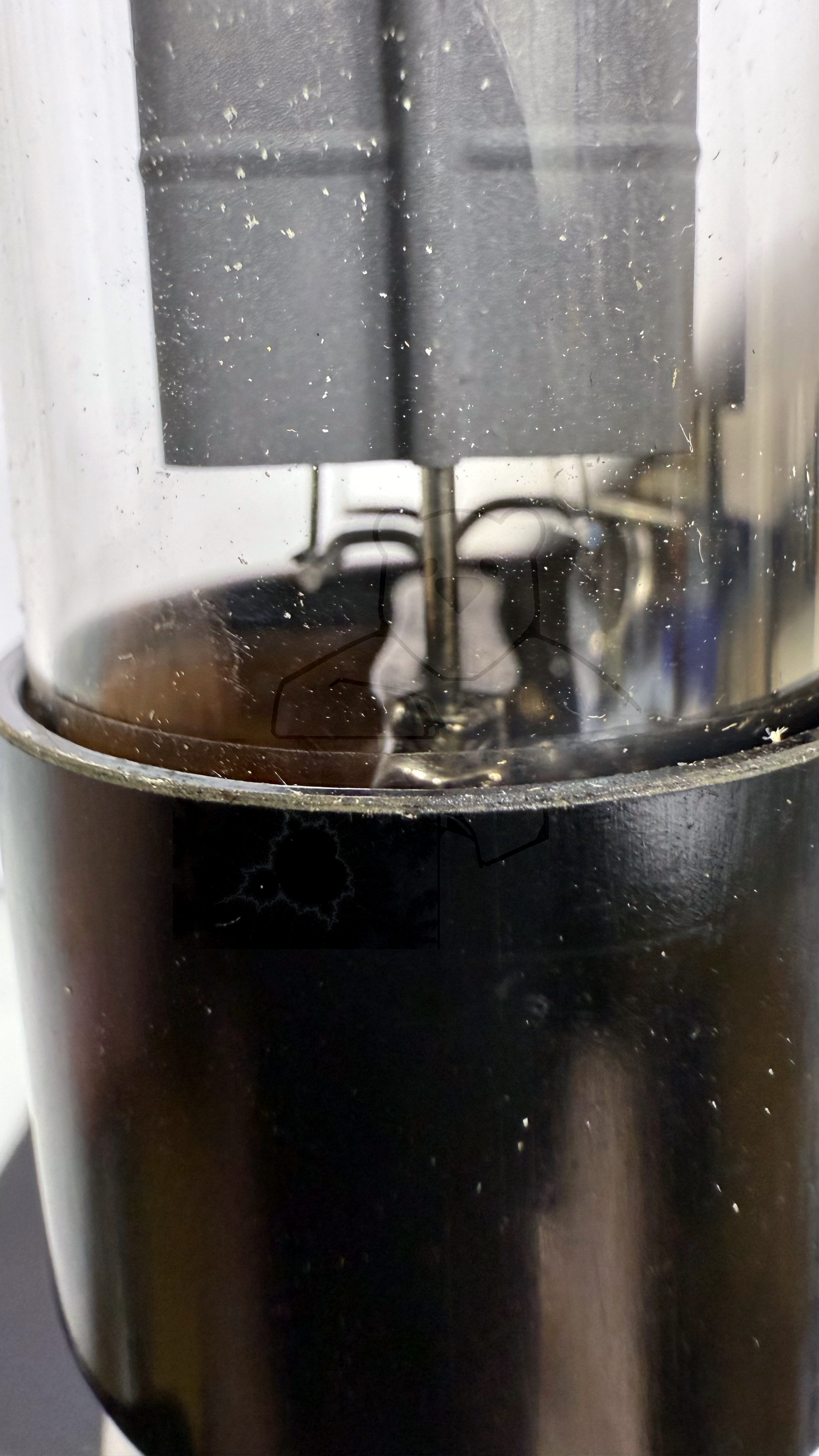

Daten und Bilder der Röhre: 5Y3GT

🔎 Beschreibung der Röhre: 5Y3GT

Name	5Y3GT
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	2
Art der Heizung	Direkt

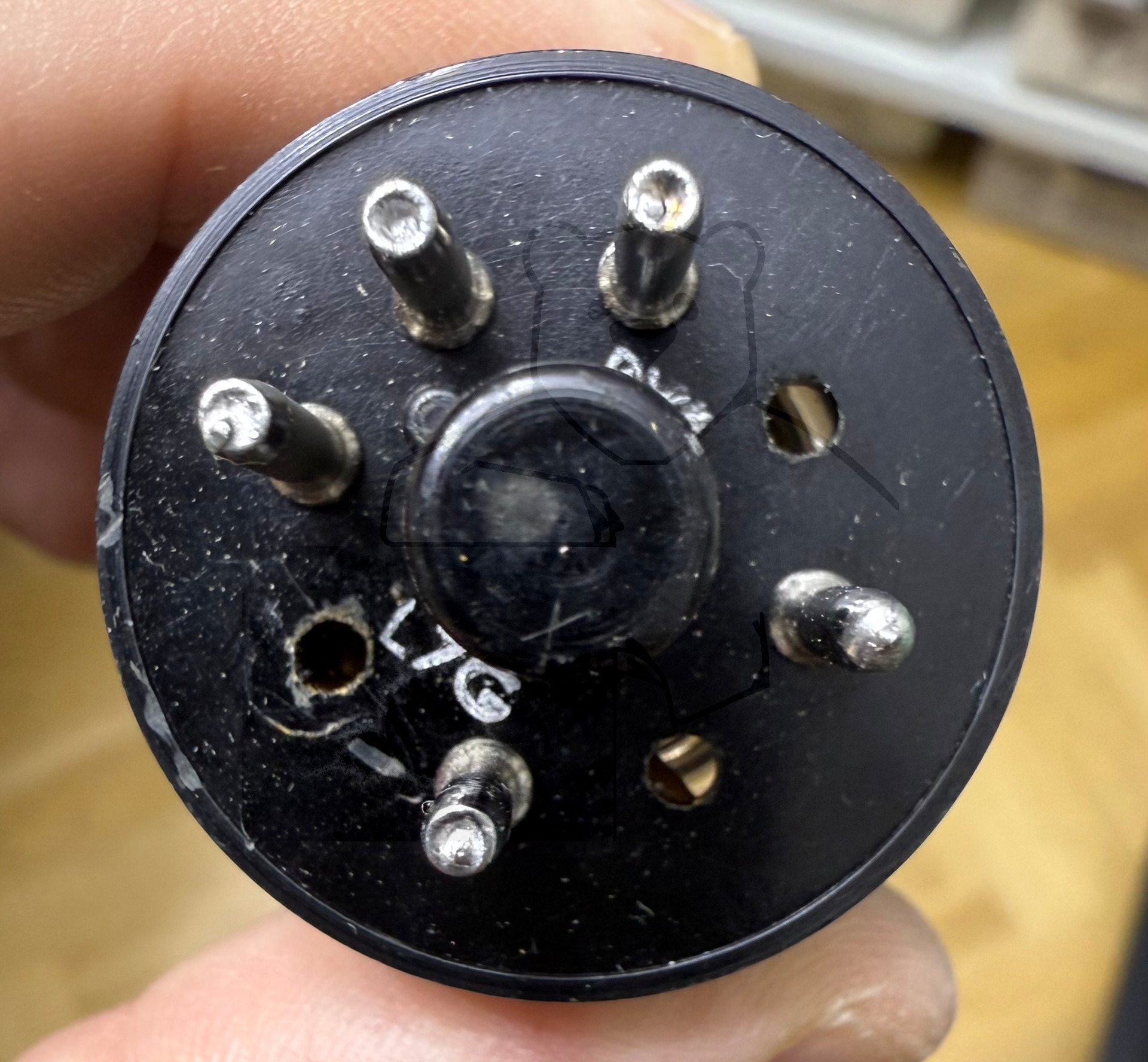

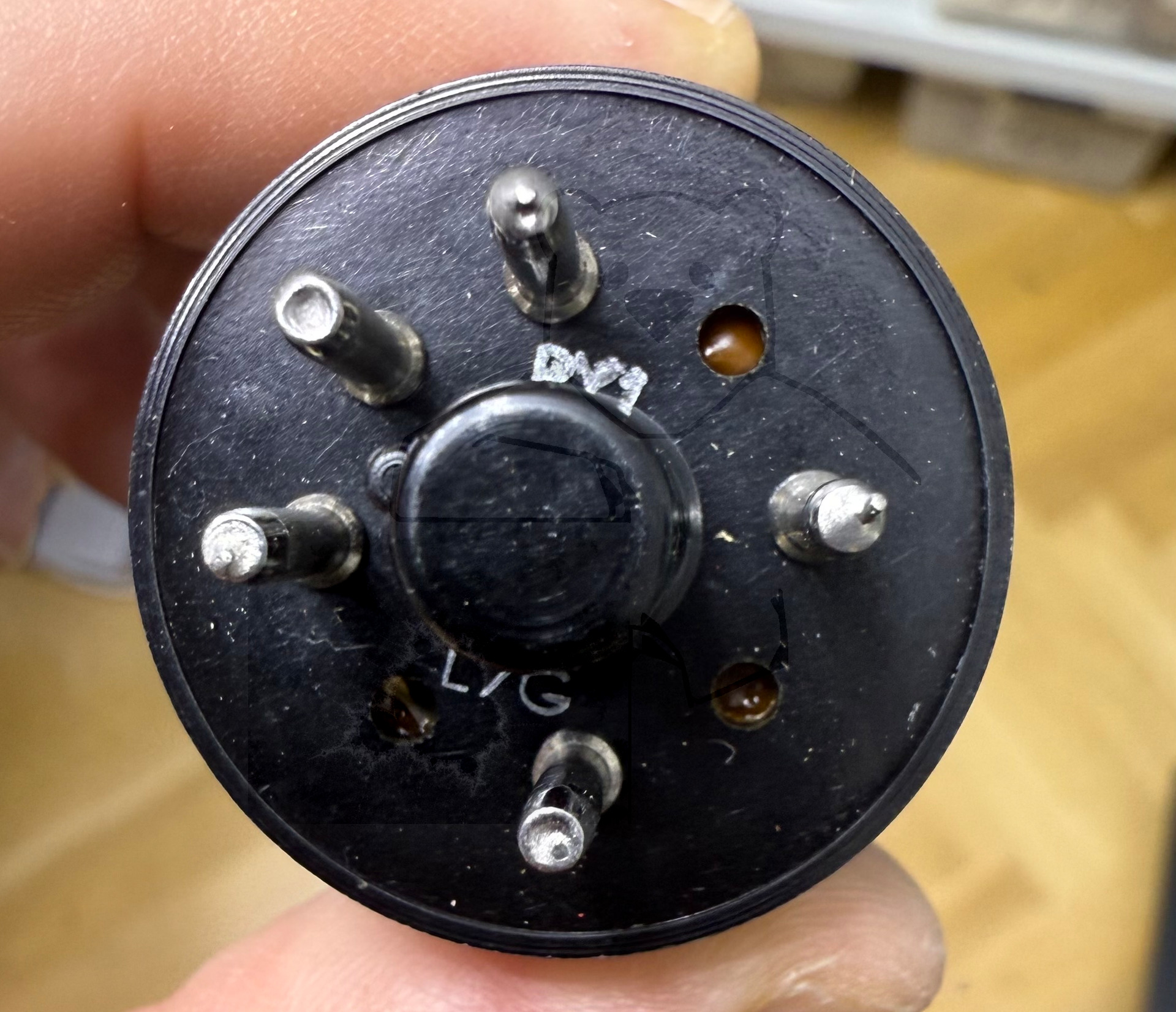

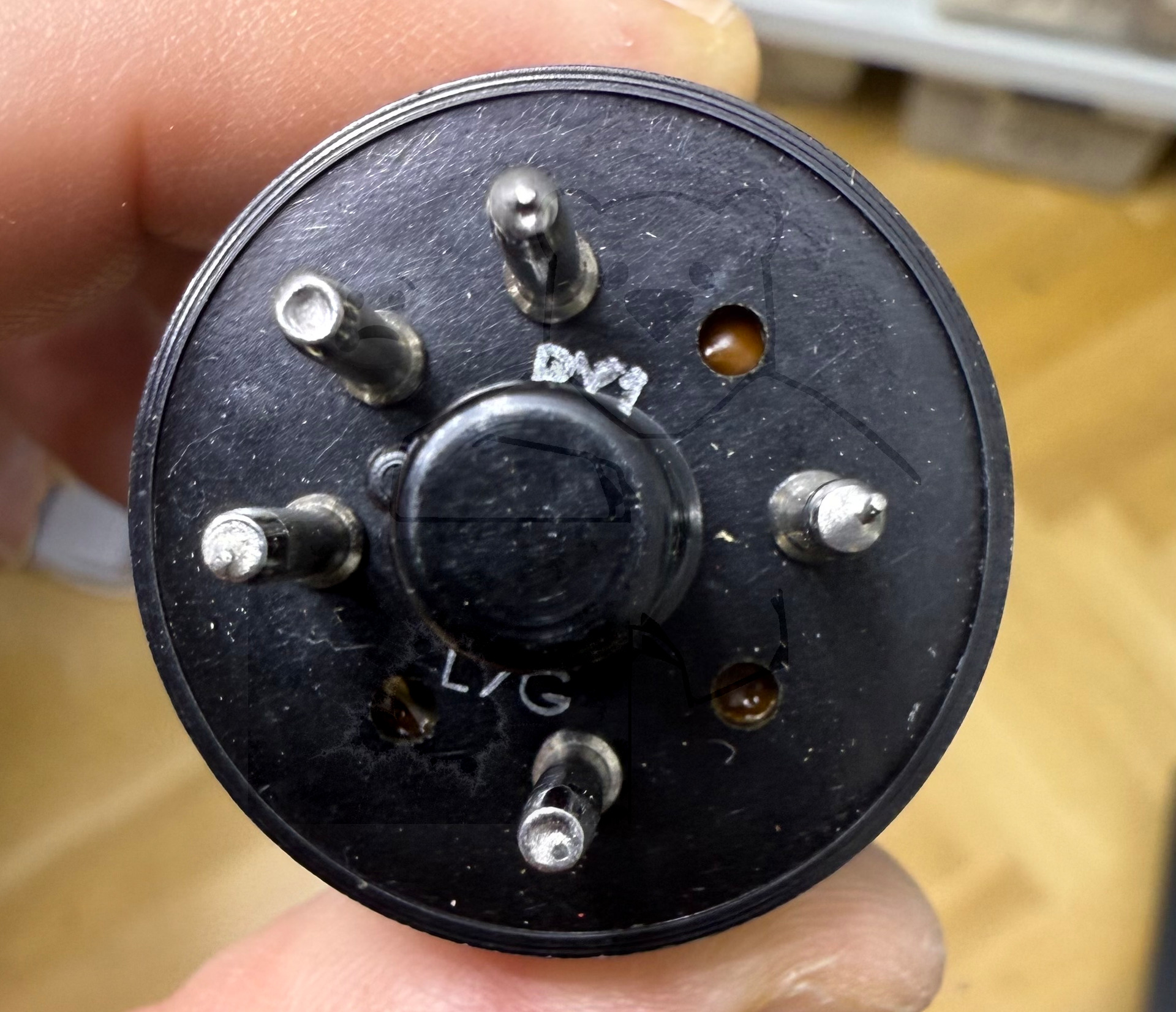

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:14:42

🔎 Beschreibung der Systeme für die Röhre: 5Y3GT

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

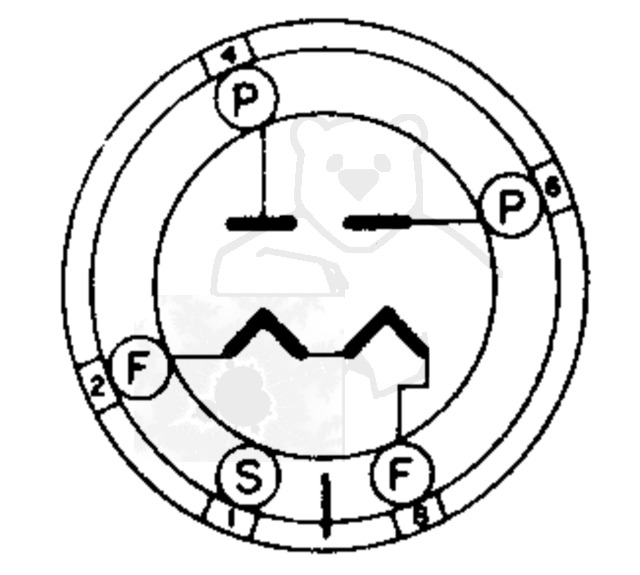

🔎 Sockelschaltung der 5Y3GT

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 5Y3GT
Datenblatt 5Y3 RCA.pdf (1411 kB)
Datenblatt 5Y3G Radiotron.pdf (346 kB)
Datenblatt 5Y3G RCA [www.tubedata.info].pdf (464 kB)
Datenblatt 5Y3G Sylvania.pdf (765 kB)
Datenblatt 5Y3GA Tung-Sol [www.tubedata.info].pdf (76 kB)
Datenblatt 5Y3GB Mazda Belvu [www.tubedata.info].pdf (61 kB)
Datenblatt 5Y3GT Brimar [www.tubedata.info].pdf (60 kB)
Datenblatt 5Y3GT General Electric.pdf (453 kB)
Datenblatt 5Y3GT RCA Version 1 [www.tubedata.info].pdf (129 kB)
Datenblatt 5Y3GT RCA Version 2 [www.tubedata.info].pdf (132 kB)
Datenblatt 5Y3GT Tung-Sol [www.tubedata.info].pdf (129 kB)
Pruefkarte 5Y3GB - Neuberger RPM370 Roehrenmessgeraet.pdf (219 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
