đ Beschreibung der Röhre: 5T4
| Name | 5T4 |
| Vergleichsname | VT-114 |
| Heizspannung (Volt) | 5 |
| Heizstrom (AmpĂšre) | 2 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 04.06.2018 14:12:22 |
đ Beschreibung der Systeme fĂŒr die Röhre: 5T4
| System 1 | |
| Kathode | 2 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 4 |
| Anode 2 | 6 |
| Leuchtschirm | |
| Heizung | 2, 8 |
| Abschirmung | |
| Funktion | â Gleichrichter, Zweiweg, Hochvakuum |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

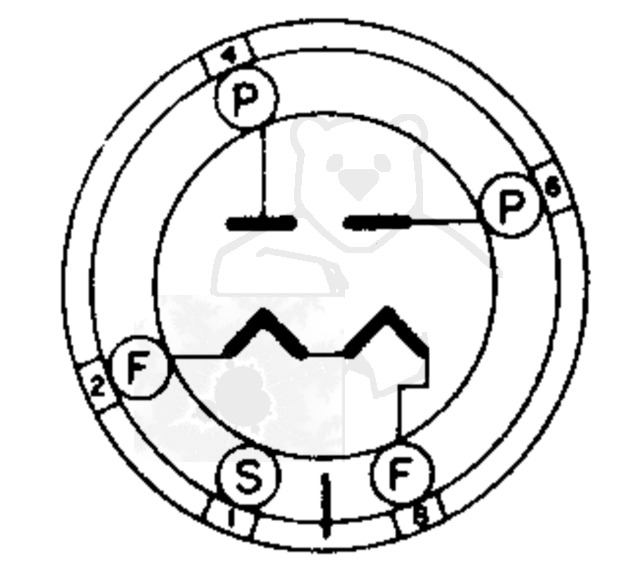

đ Sockelschaltung der 5T4
Bildquelle: Tung-Sol Datenblatt
đ DatenblĂ€tter zur Röhre: 5T4
Datenblatt 5 5T4.pdf (22 kB)
Datenblatt 5.pdf (22 kB)
Datenblatt 5T4 Cunningham [www.tubedata.info].pdf (117 kB)
Datenblatt 5T4 RCA [www.tubedata.info].pdf (95 kB)

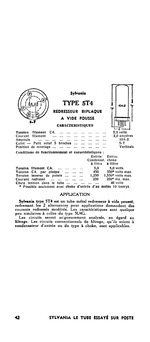

Datenblatt 5T4 Sylvanai.pdf (37 kB)
Datenblatt 5T4 Sylvania Französisch [www.tubedata.info].pdf (36 kB)
Datenblatt 5T4 Tung-Sol [www.tubedata.info].pdf (97 kB)
Kurzdatenblatt 5T4.pdf (678 kB)
Pruefkarte 5T4 VT114 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 5T4

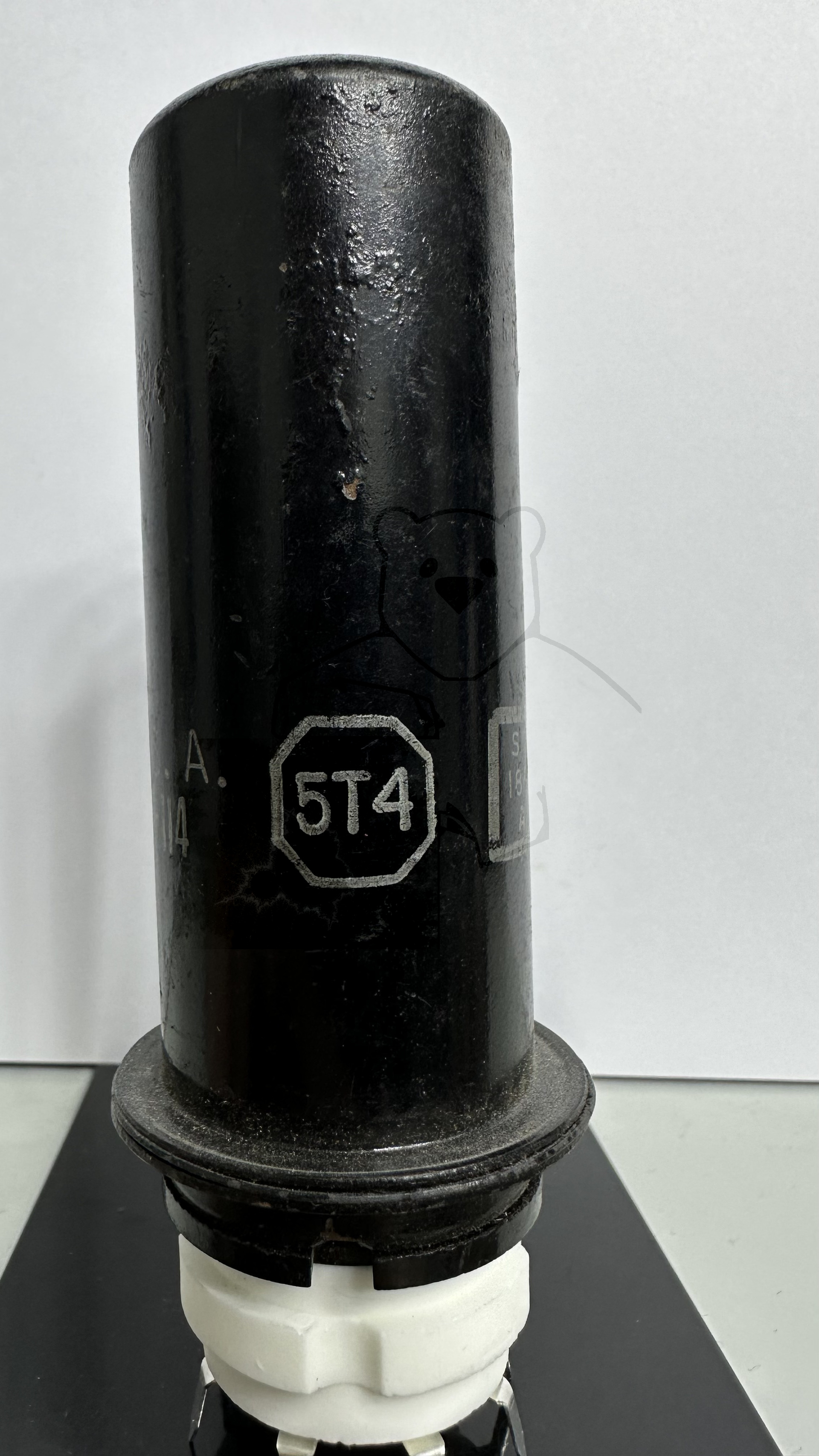

Röhre 5T4 #6391 Bild 1

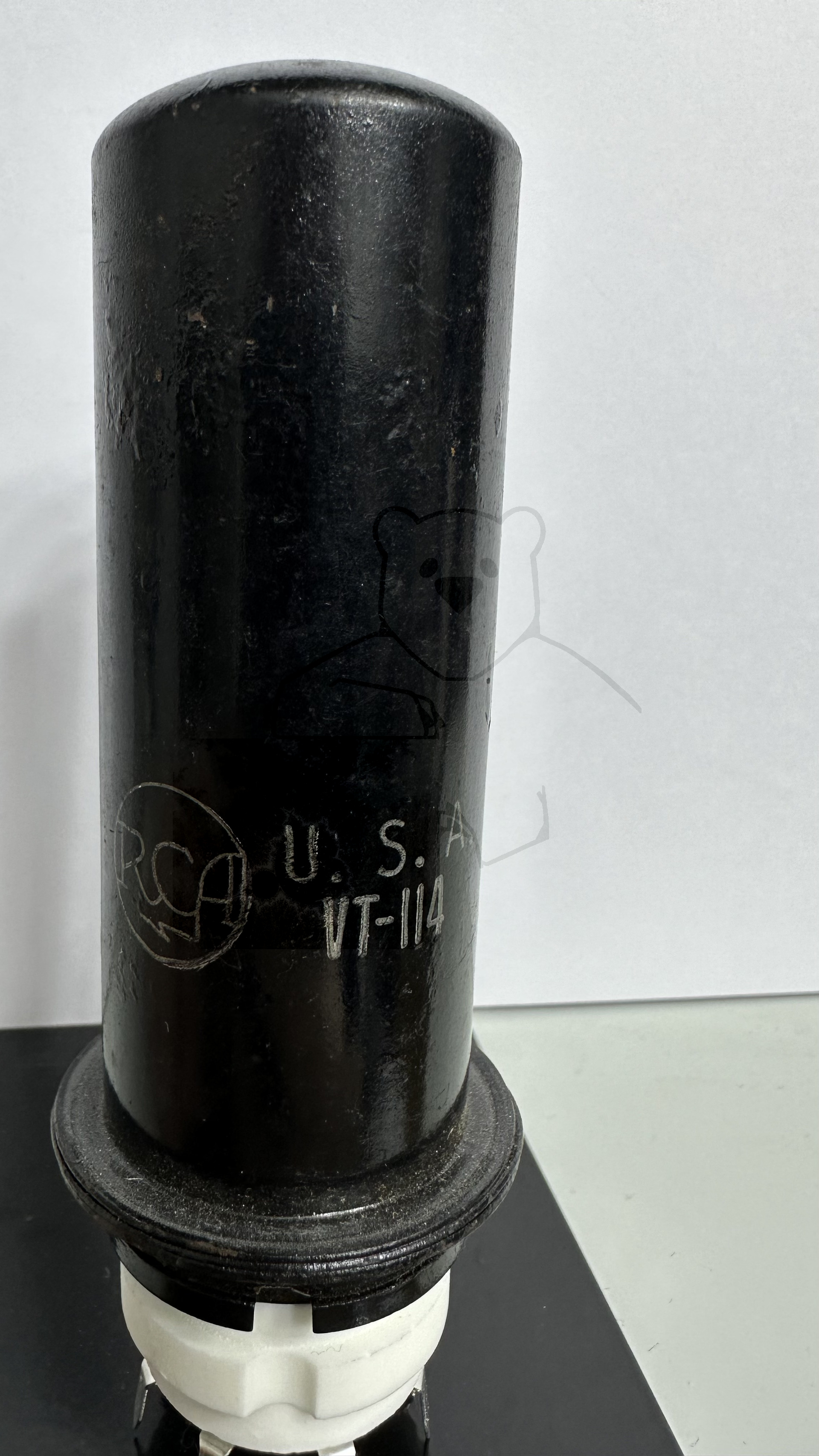

Röhre 5T4 #6391 Bild 2
đ Alle Röhren vom Typ 5T4 in der Sammlung
- â 5T4 Inventar: 06391 Hersteller: â RCA
