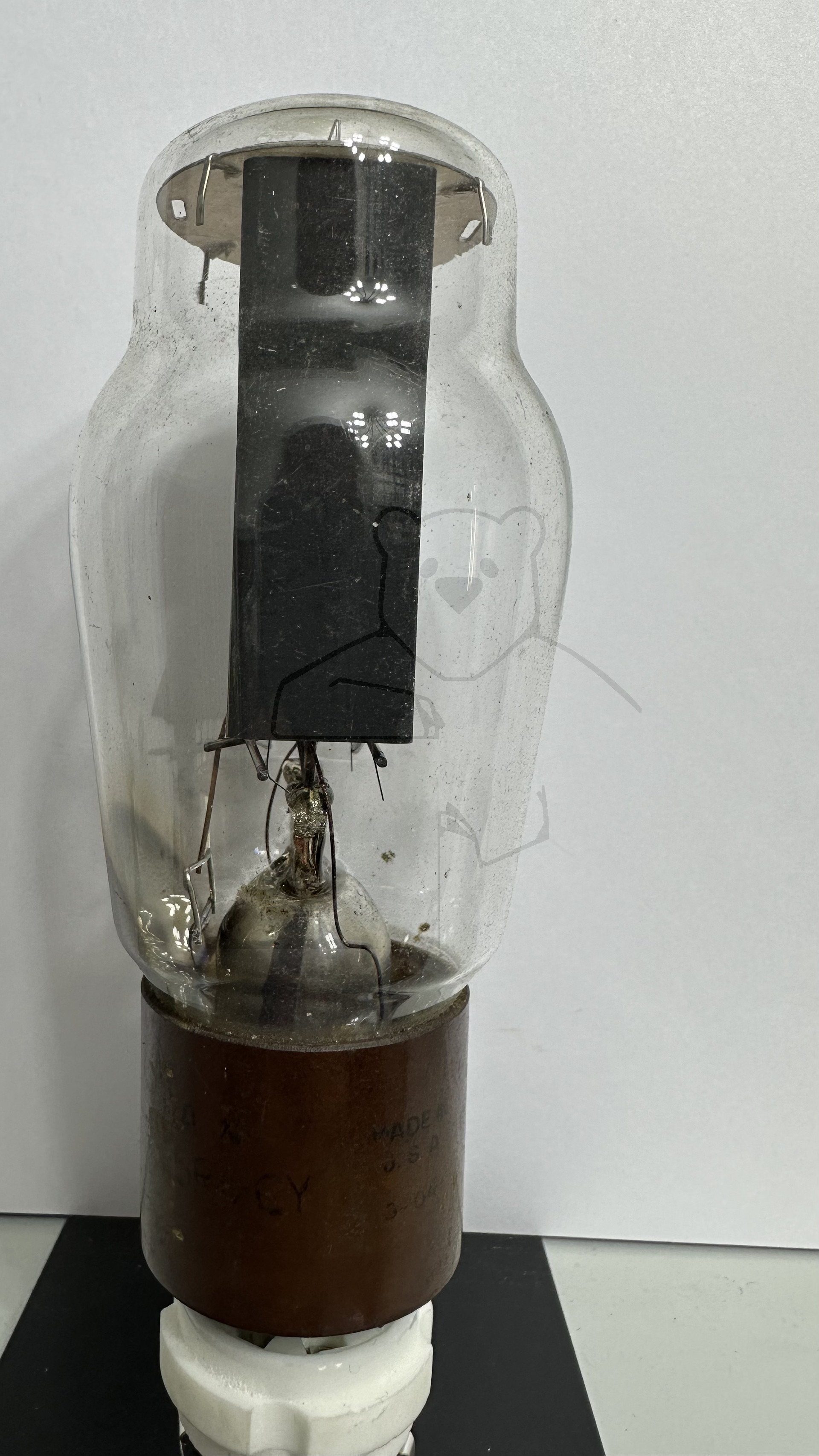

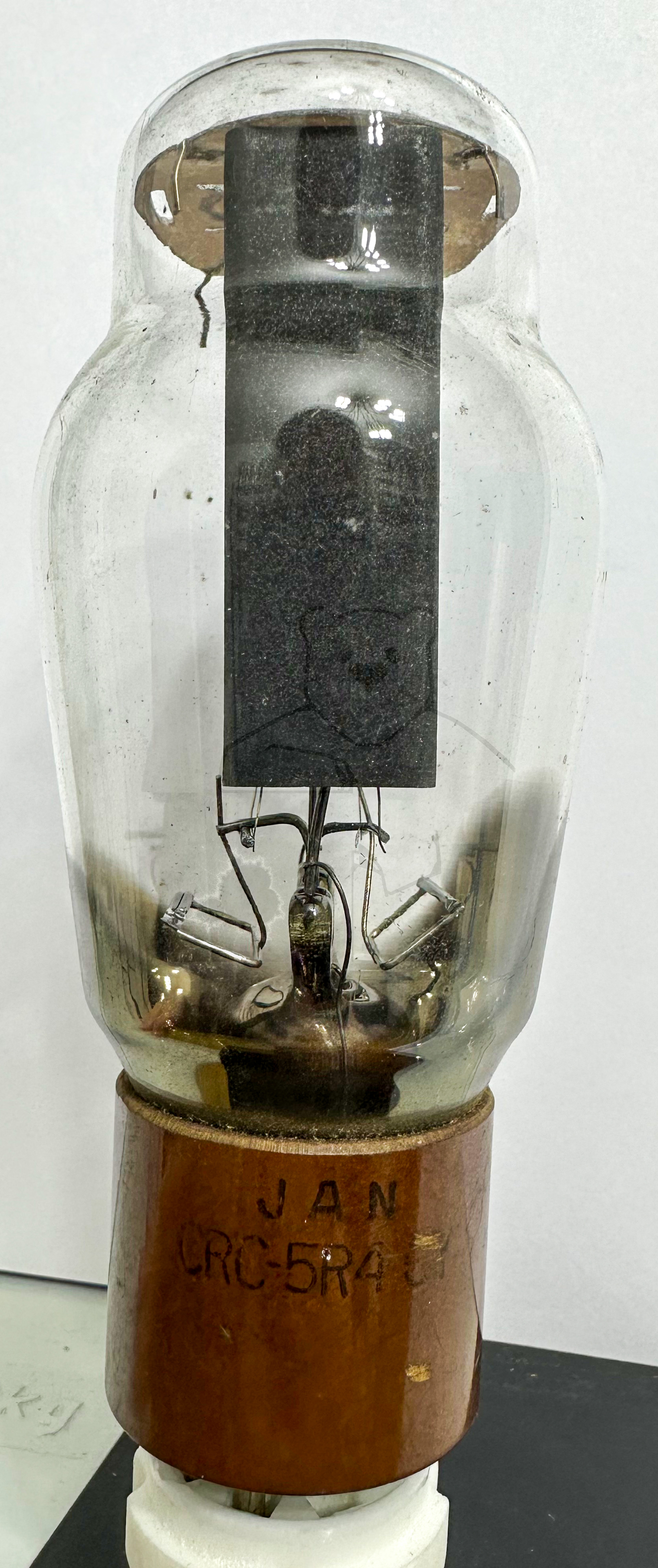

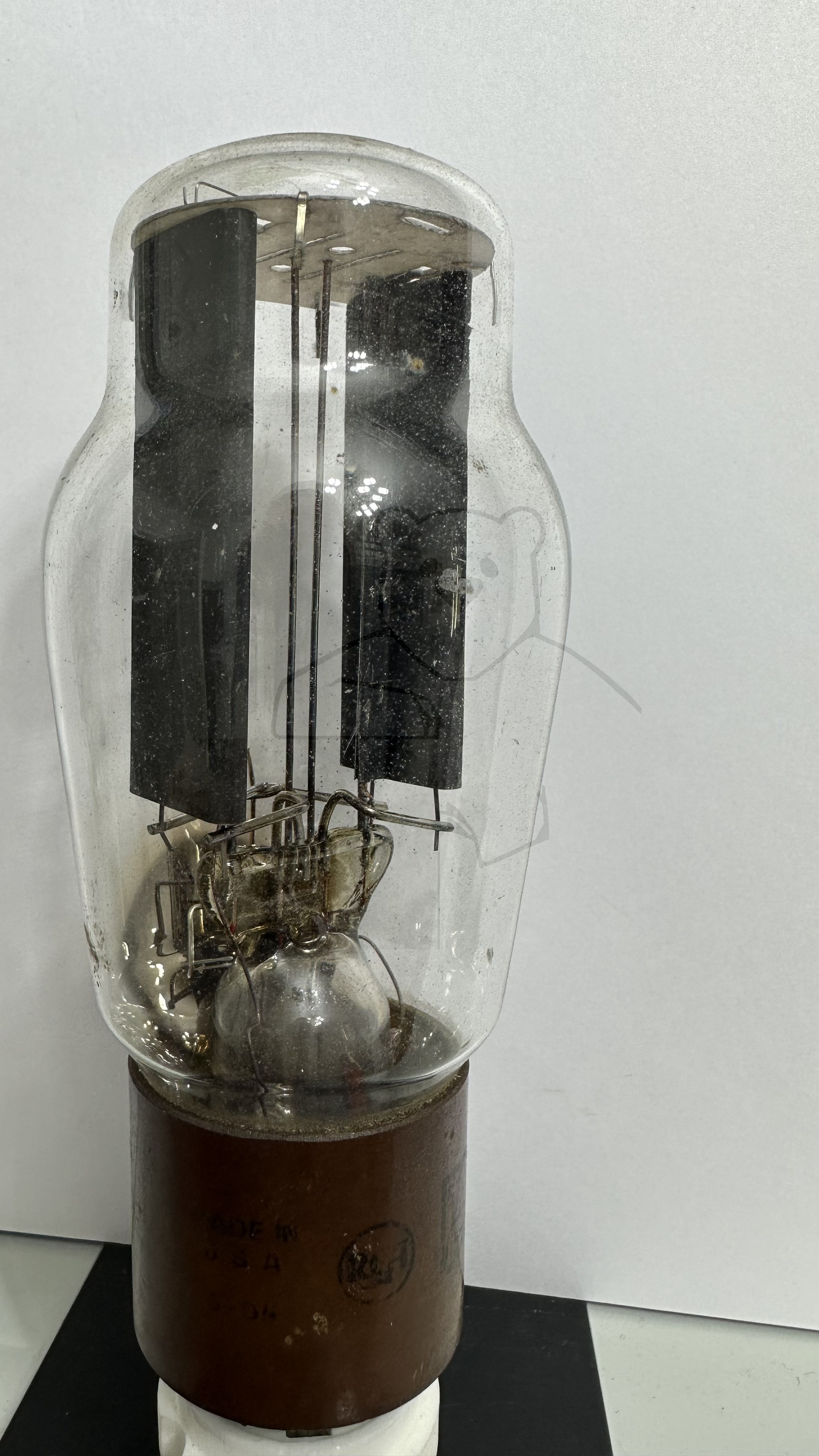

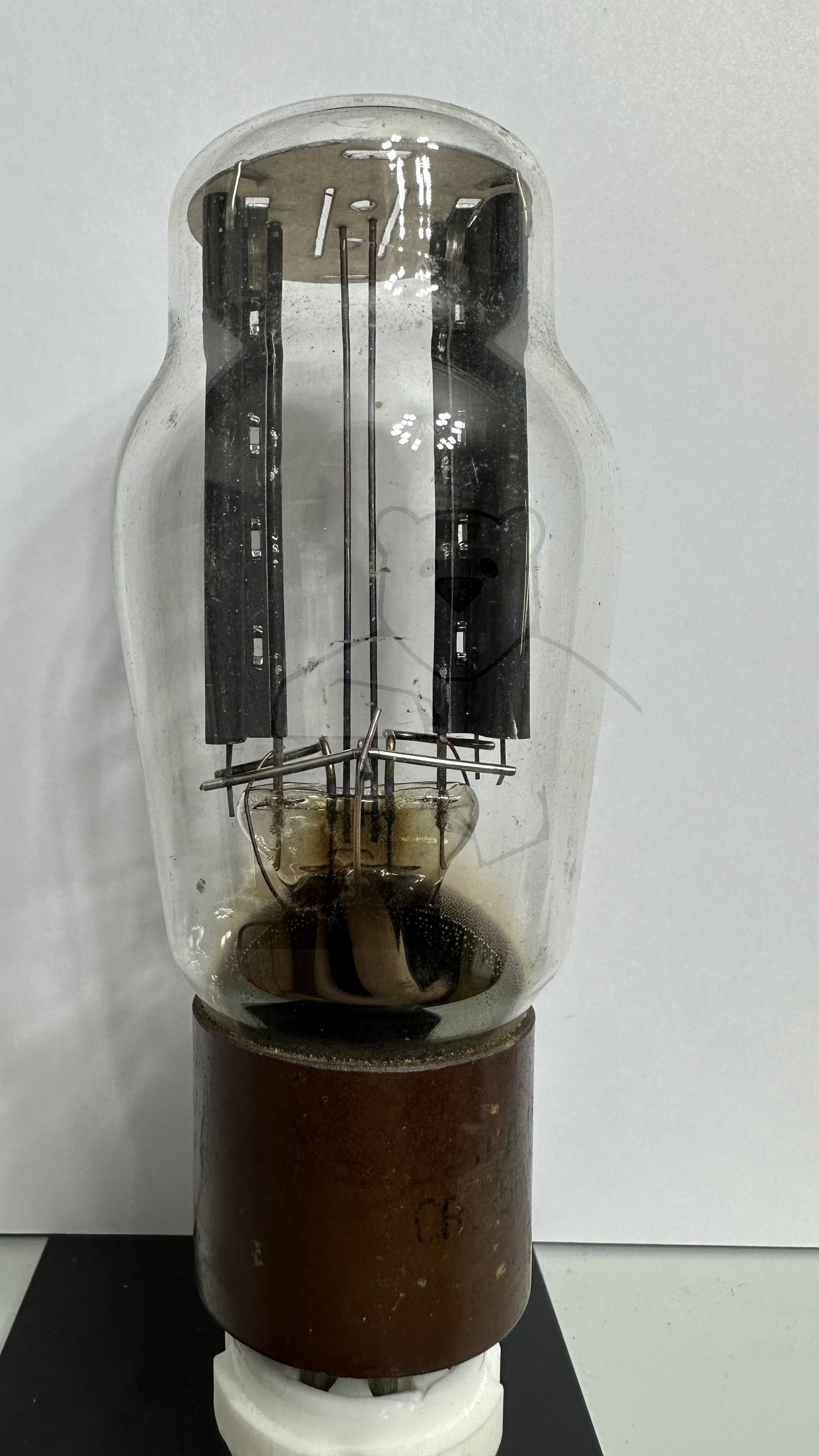

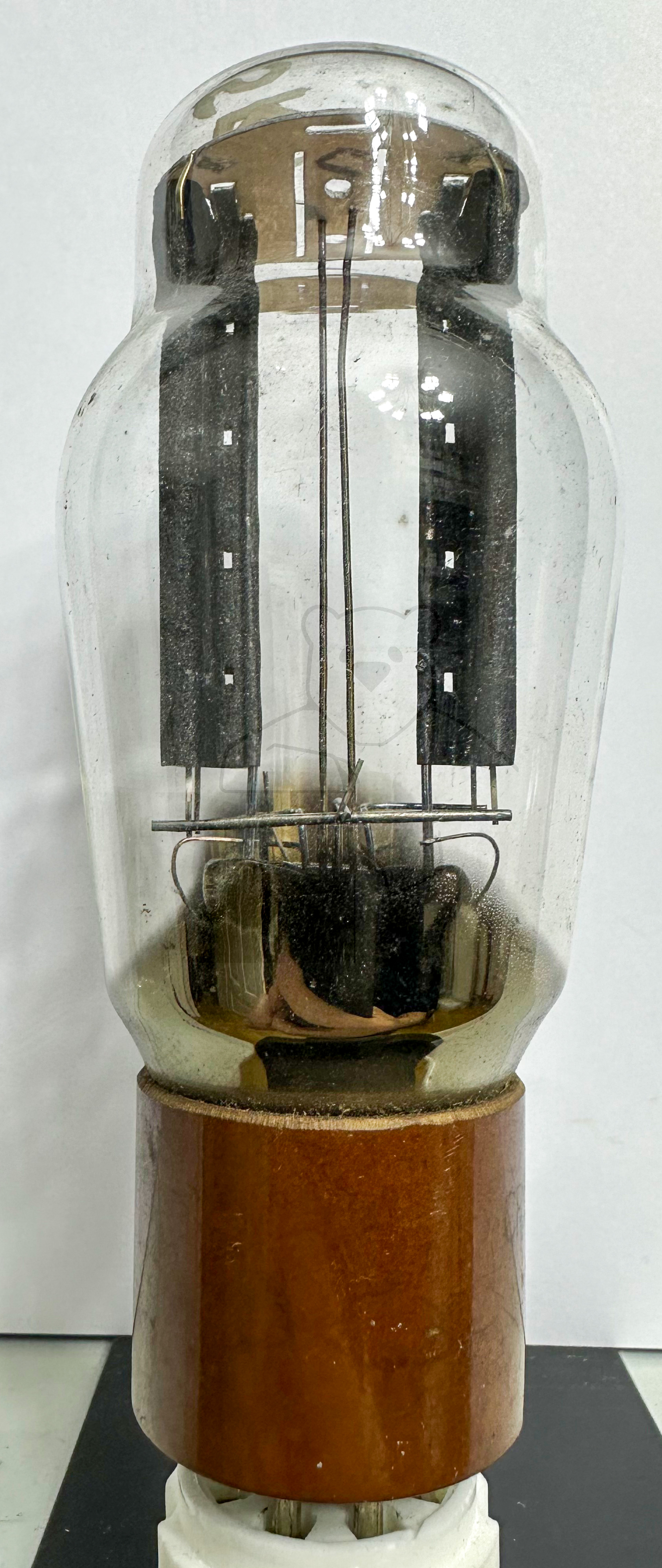

Daten und Bilder der Röhre: 5R4G

🔎 Beschreibung der Röhre: 5R4G

Name	5R4G
Vergleichsname
Heizspannung (Volt)	5
Heizstrom (Ampère)	2
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:10:58

🔎 Beschreibung der Systeme für die Röhre: 5R4G

	System 1
Kathode	2
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2	6
Leuchtschirm
Heizung	2, 8
Abschirmung
Funktion	→ Gleichrichter, Zweiweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

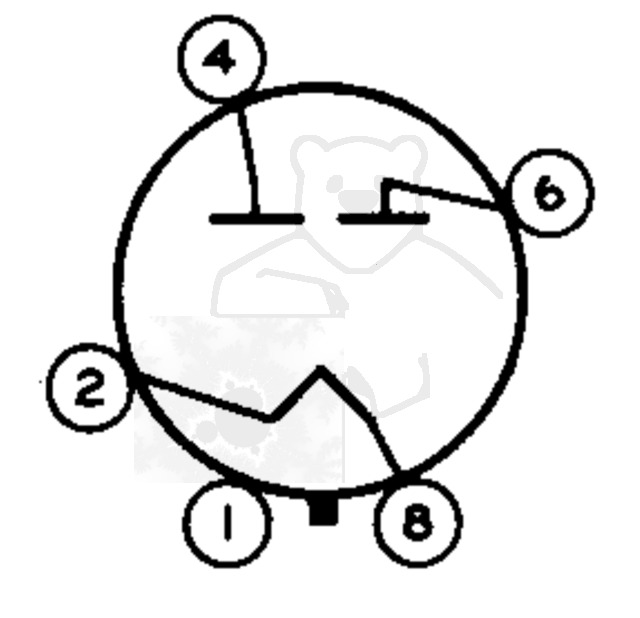

🔎 Sockelschaltung der 5R4G

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5R4G
Datenblatt 5R4 RCA.pdf (527 kB)
Datenblatt 5R4G Sheldon Version 1 [www.tubedata.info].pdf (64 kB)
Datenblatt 5R4G Sheldon Version 2.pdf (119 kB)
Datenblatt 5R4G Sheldon.pdf (119 kB)
Datenblatt 5R4GB RCA [www.tubedata.info].pdf (209 kB)
Datenblatt 5R4GY Brimar [www.tubedata.info].pdf (61 kB)
Datenblatt 5R4GY Ferranti [www.tubedata.info].pdf (105 kB)
Datenblatt 5R4GY RCA [www.tubedata.info].pdf (161 kB)
Datenblatt 5R4GY Tung-Sol [www.tubedata.info].pdf (156 kB)
Datenblatt 5R4GYA Tung-Sol [www.tubedata.info].pdf (126 kB)
Datenblatt 5R4GYB RCA [www.tubedata.info].pdf (286 kB)
Datenblatt 5R4WGA Tung-Sol [www.tubedata.info].pdf (198 kB)
Datenblatt 5R4WGB Tung-Sol [www.tubedata.info].pdf (248 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
