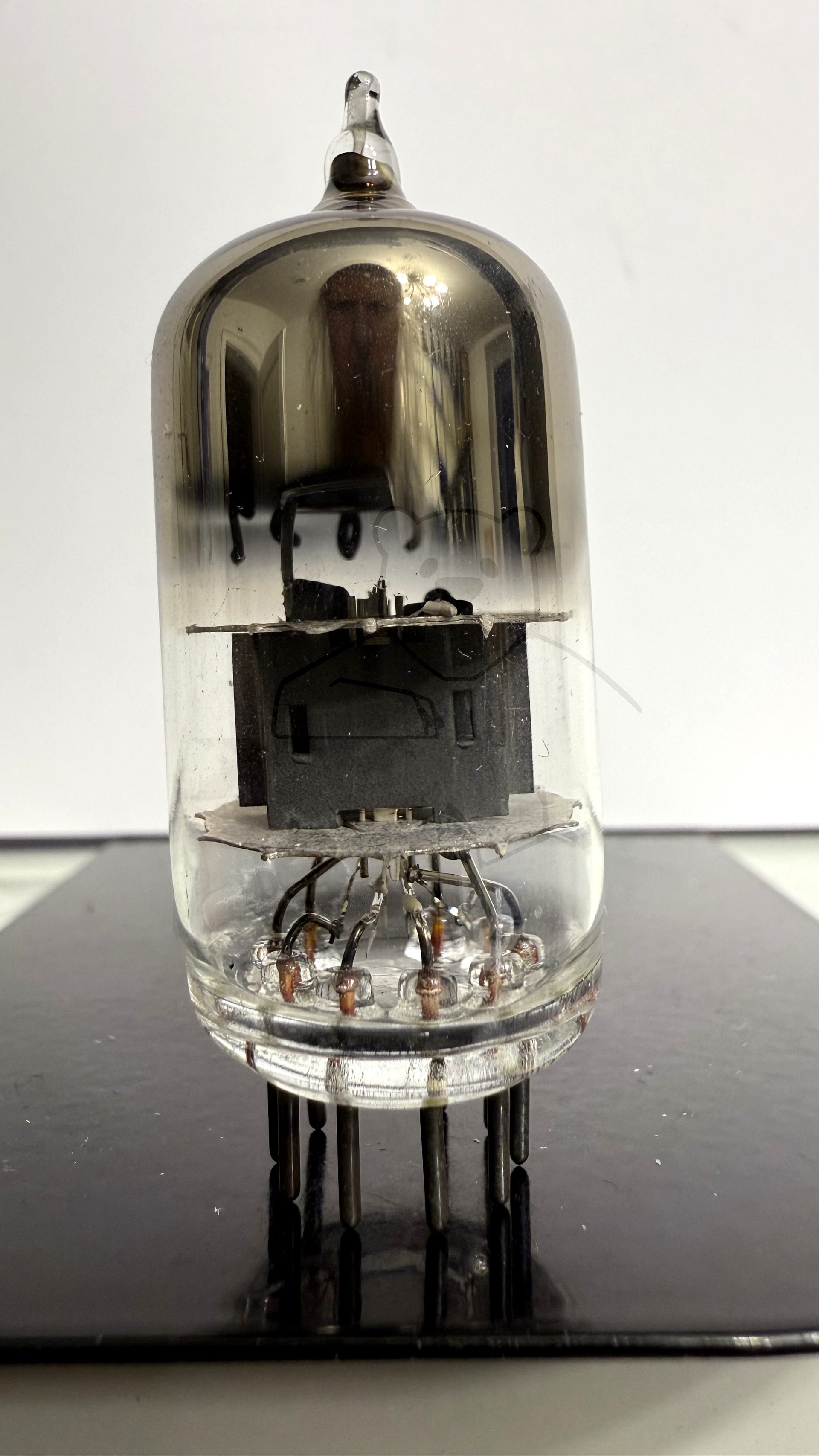

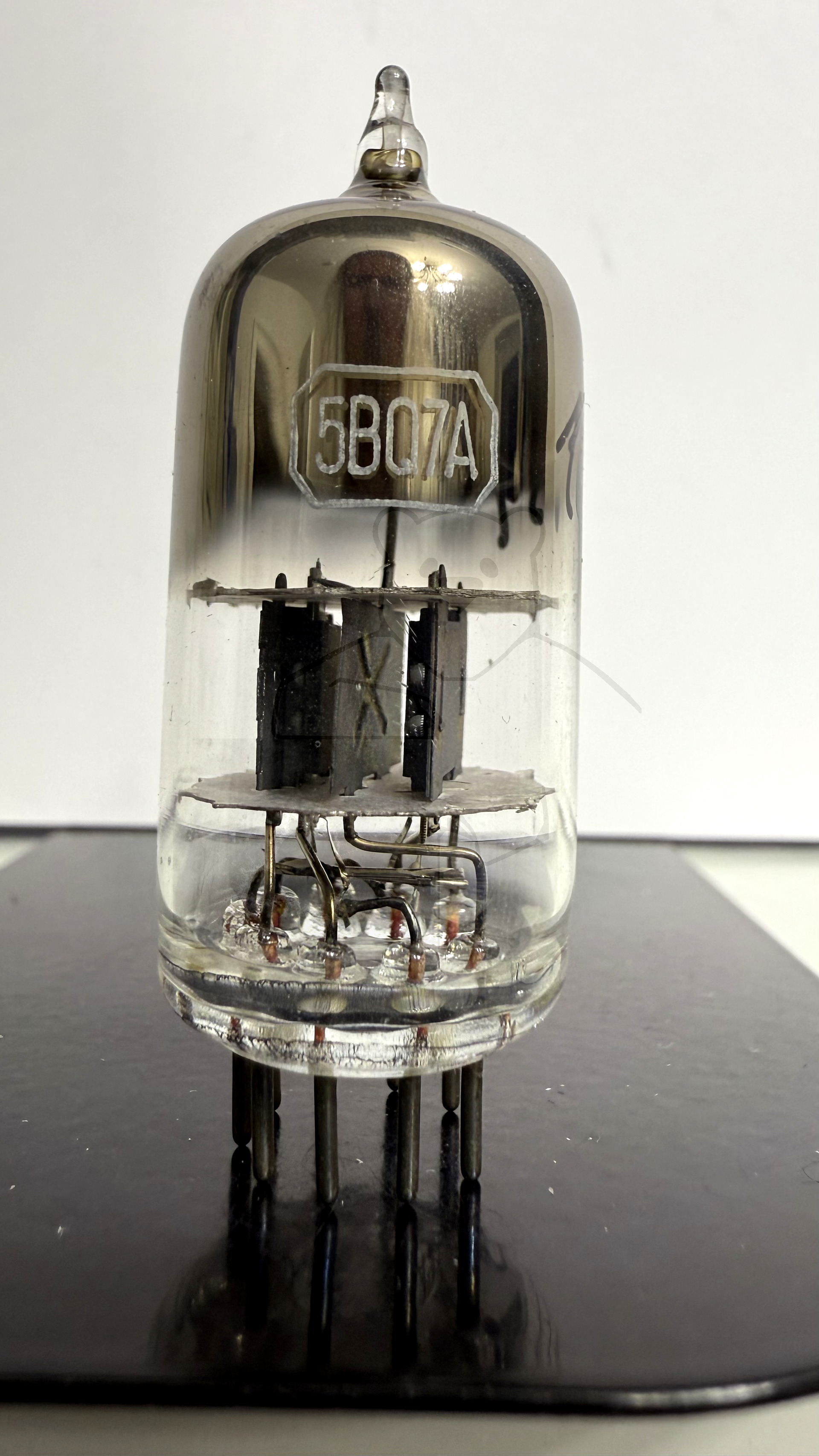

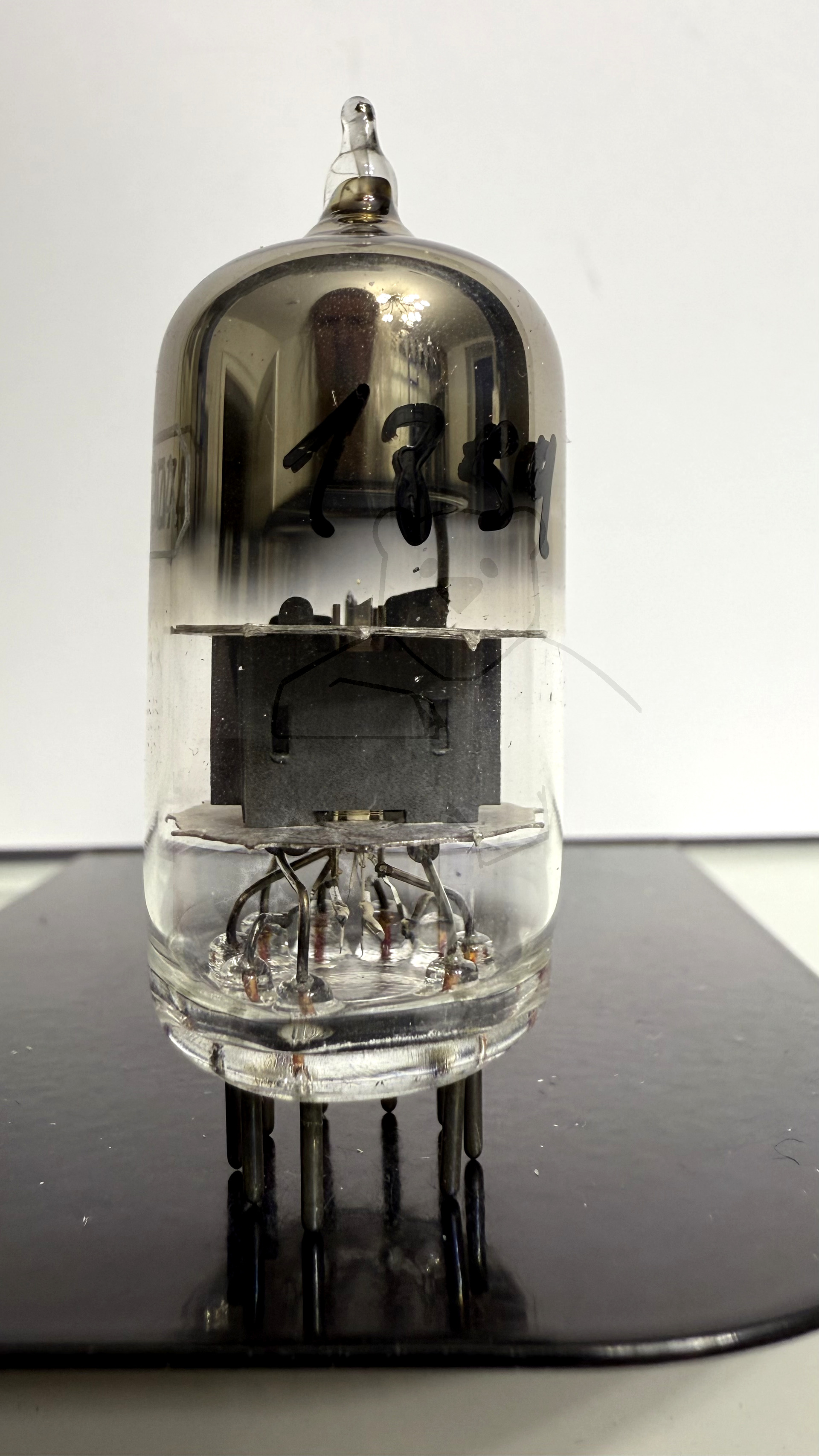

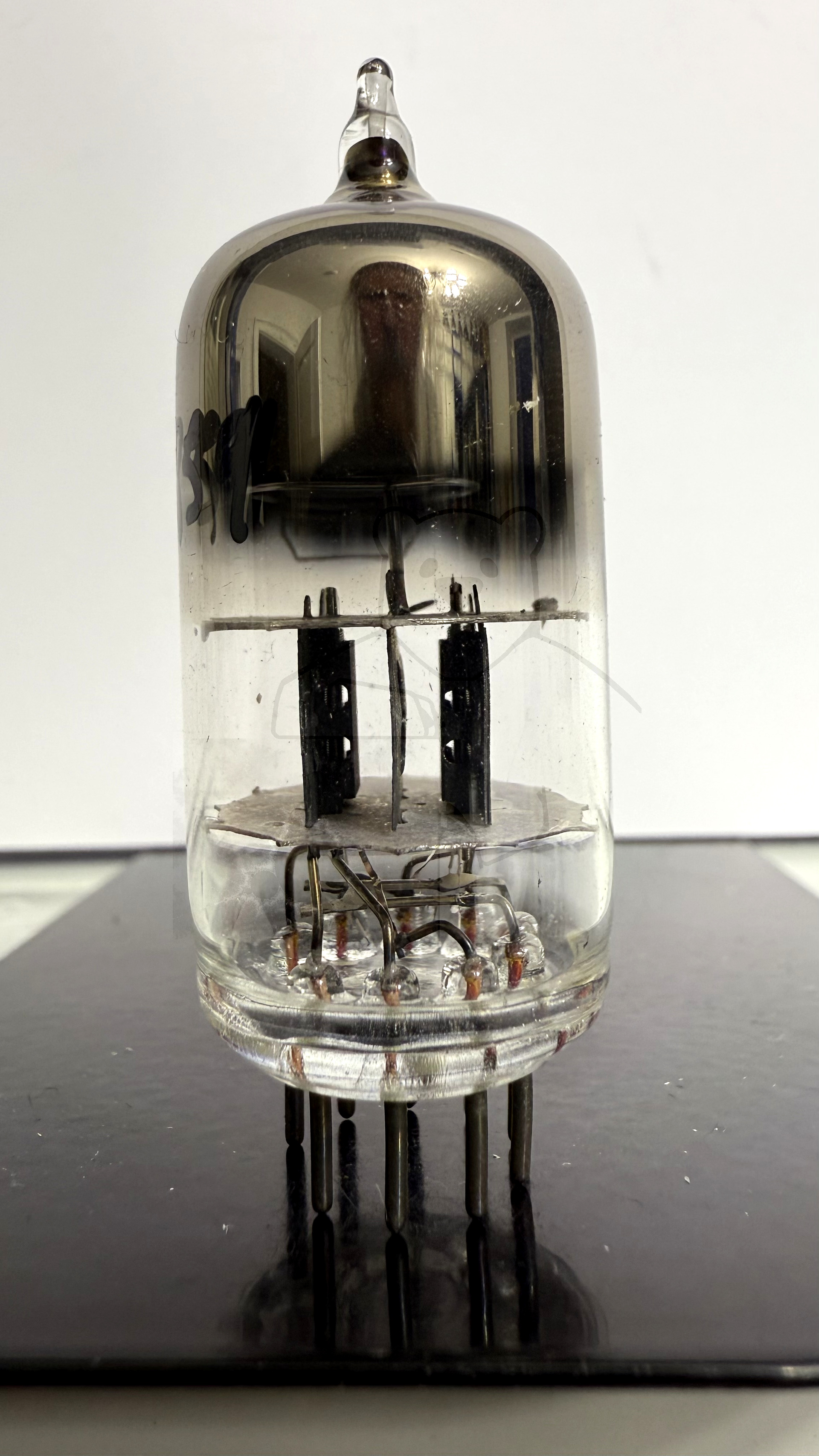

Daten und Bilder der Röhre: 5BQ7A

🔎 Beschreibung der Röhre: 5BQ7A

Name	5BQ7A
Vergleichsname
Heizspannung (Volt)	5,6
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:08:14

🔎 Beschreibung der Systeme für die Röhre: 5BQ7A

	System 1	System 2
Kathode	8	3
Gitter 1	7	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	1
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	9	9
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

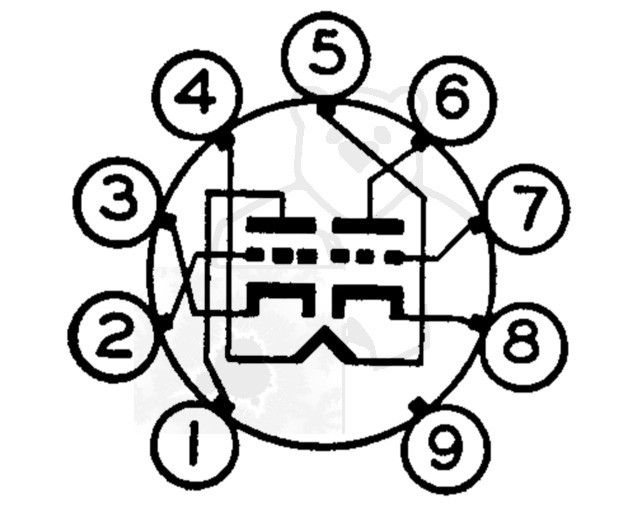

🔎 Sockelschaltung der 5BQ7A

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 5BQ7A
Datenblatt 5BQ7A General Electric.pdf (561 kB)
Datenblatt 5BQ7A Tung-Sol [www.tubedata.info].pdf (269 kB)
