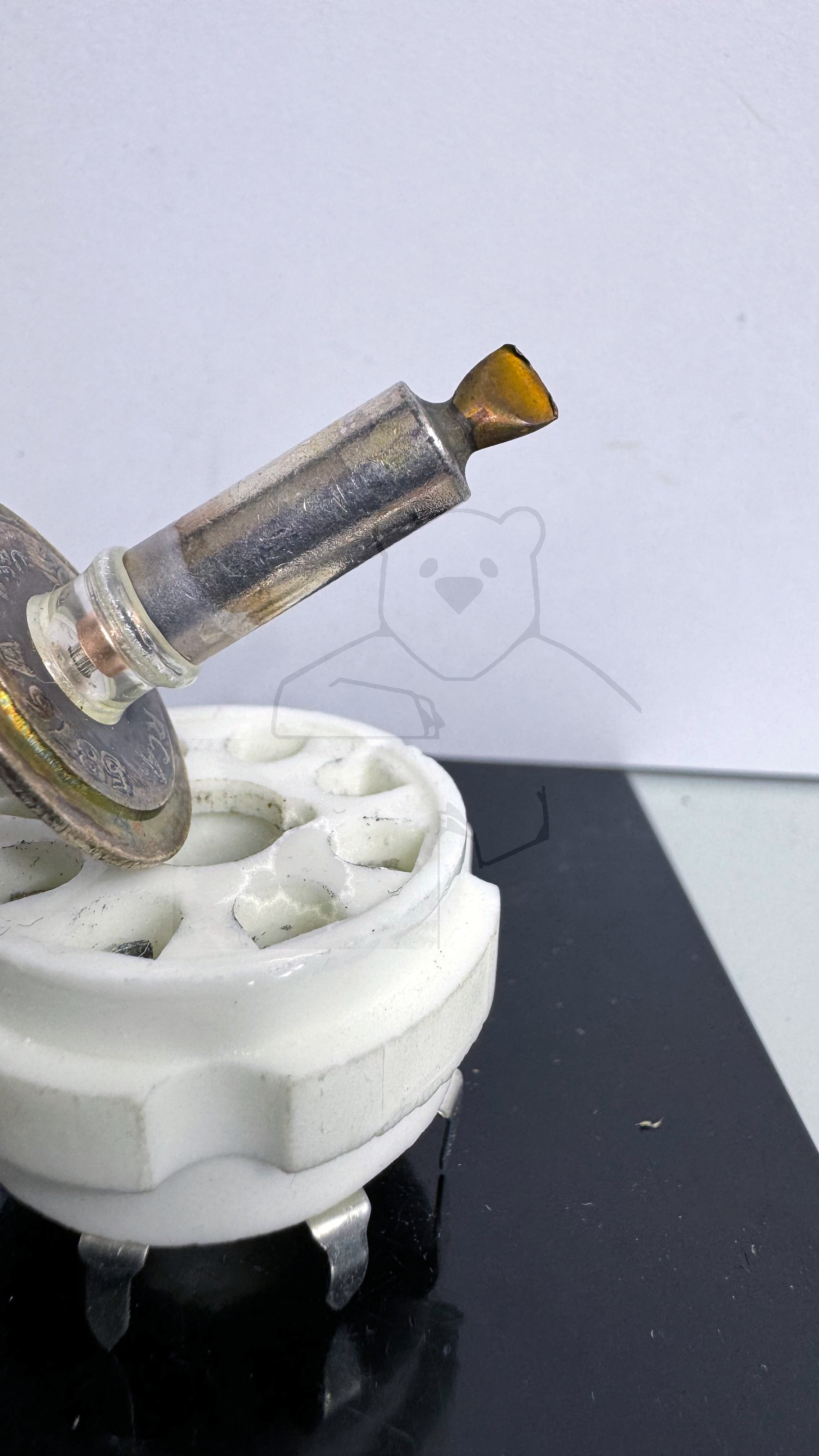

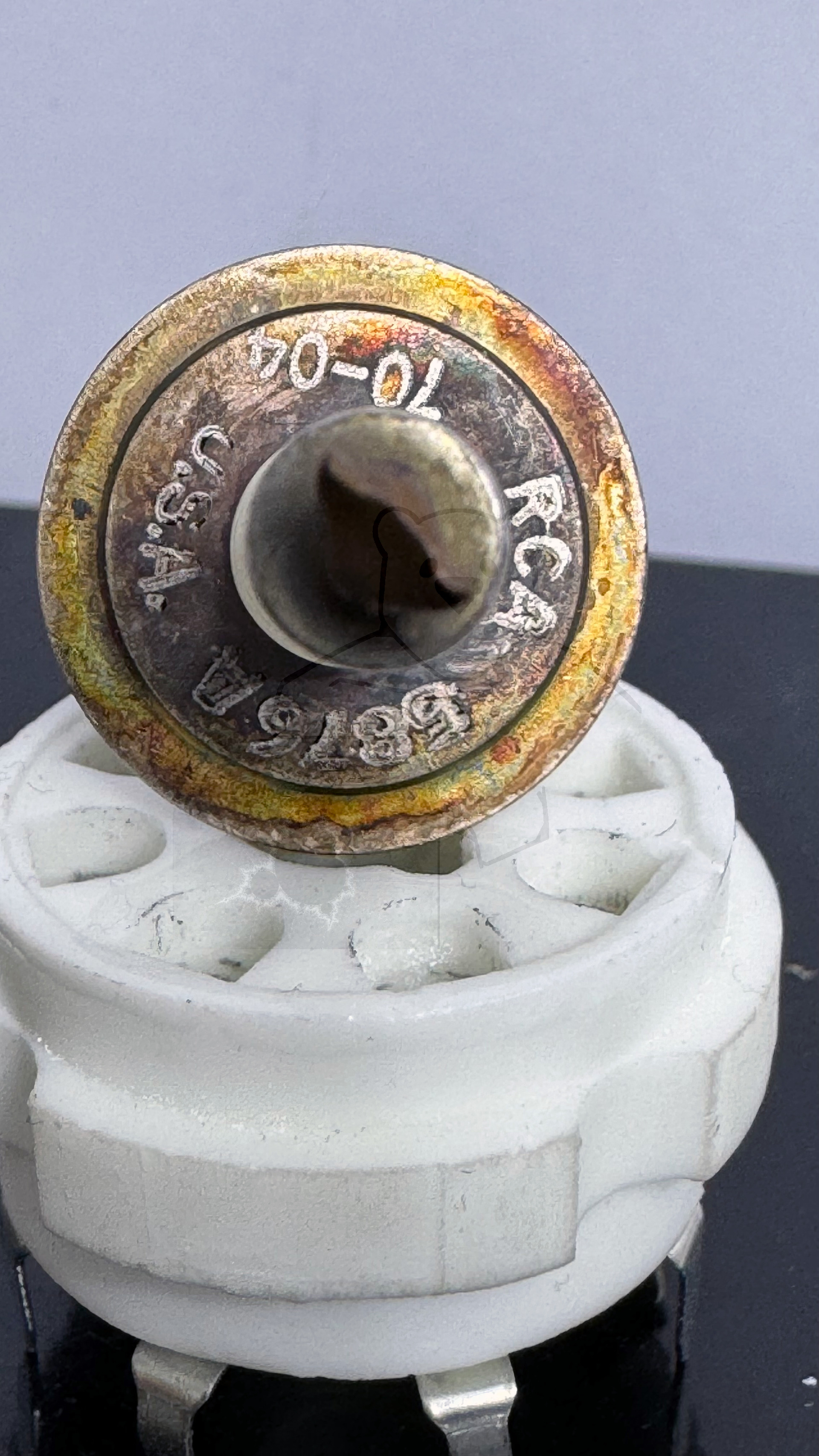

Daten und Bilder der Röhre: 5876A

🔎 Beschreibung der Röhre: 5876A

Name	5876A
Vergleichsname	CV2972
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,135
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:59:51

🔎 Beschreibung der Systeme für die Röhre: 5876A

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

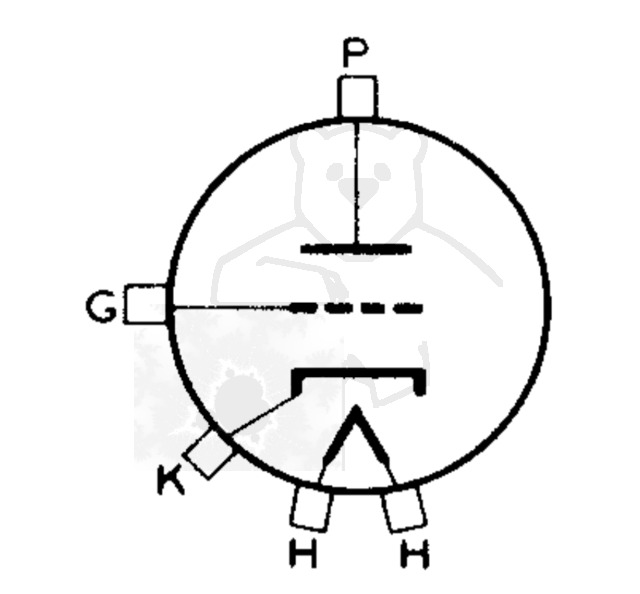

🔎 Sockelschaltung der 5876A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5876A
Datenblatt 5876 Philips [www.tubedata.info].pdf (346 kB)
Datenblatt 5876 RCA Version 1 [www.tubedata.info].pdf (79 kB)
Datenblatt 5876 RCA Version 2 [www.tubedata.info].pdf (431 kB)
Datenblatt 5876 Sylvania [www.tubedata.info].pdf (138 kB)
Datenblatt 5876A RCA [www.tubedata.info].pdf (396 kB)
Datenblatt 5876A Tung-Sol [www.tubedata.info].pdf (183 kB)
Pruefkarte 5876 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
