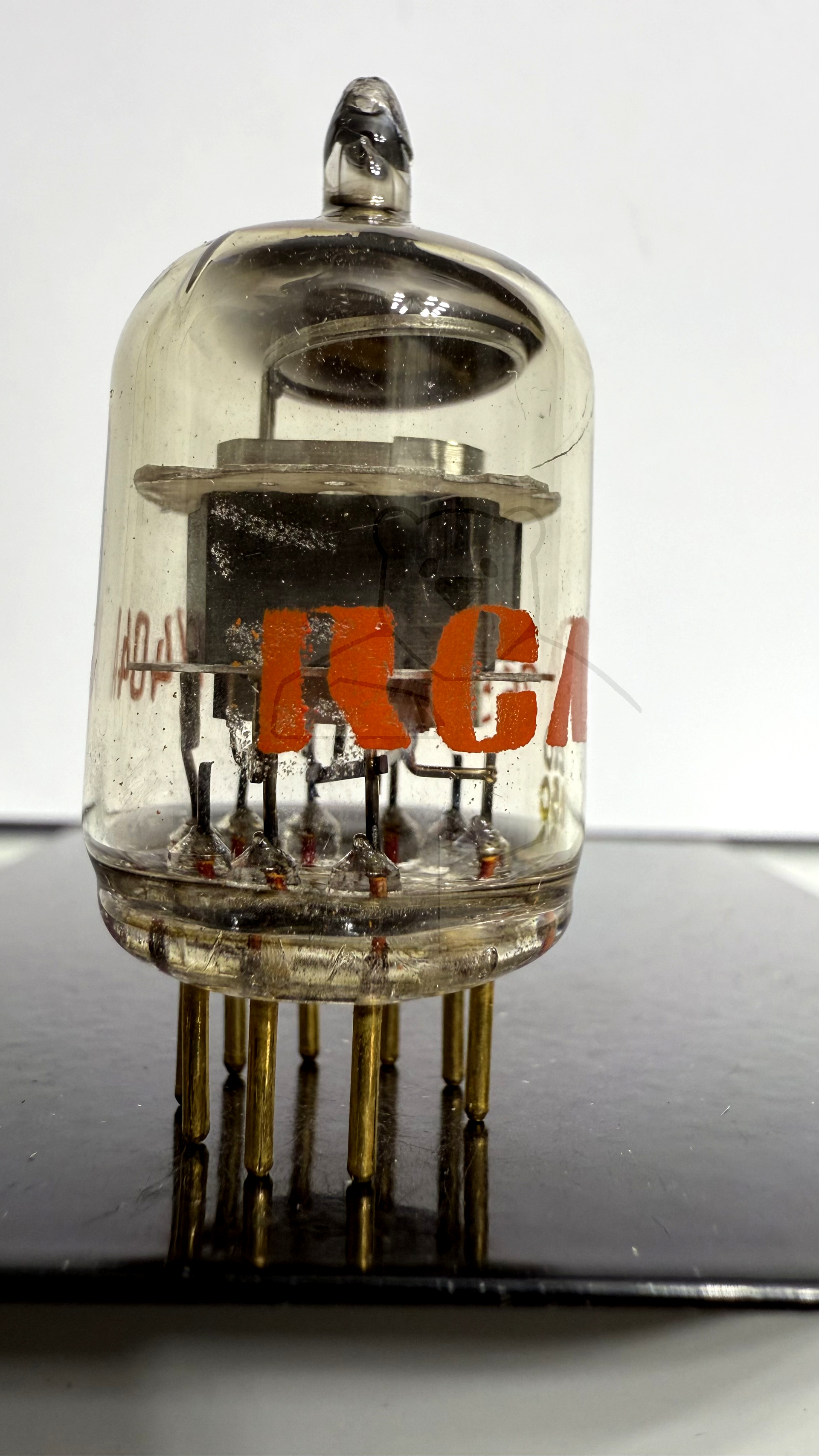

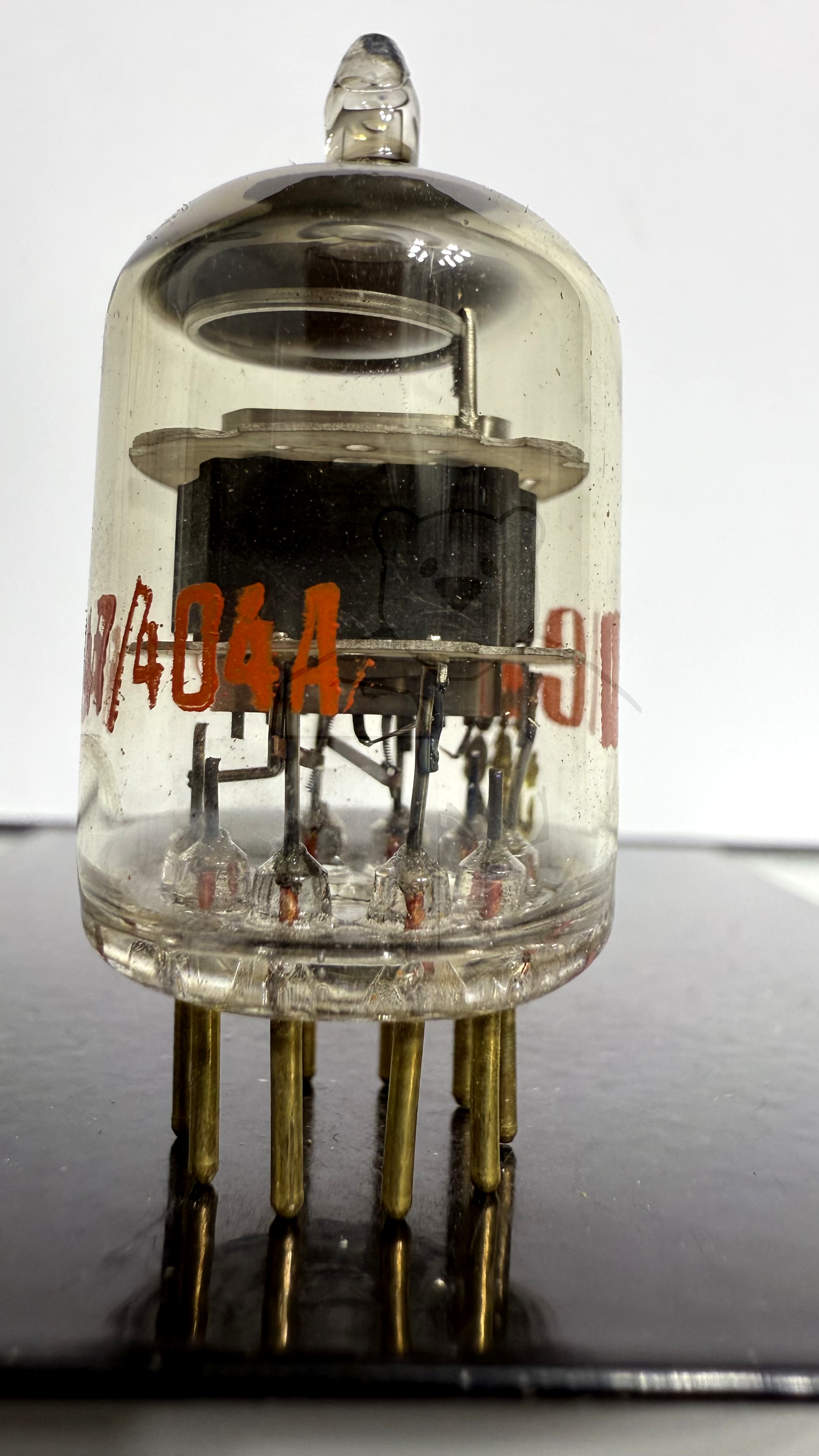

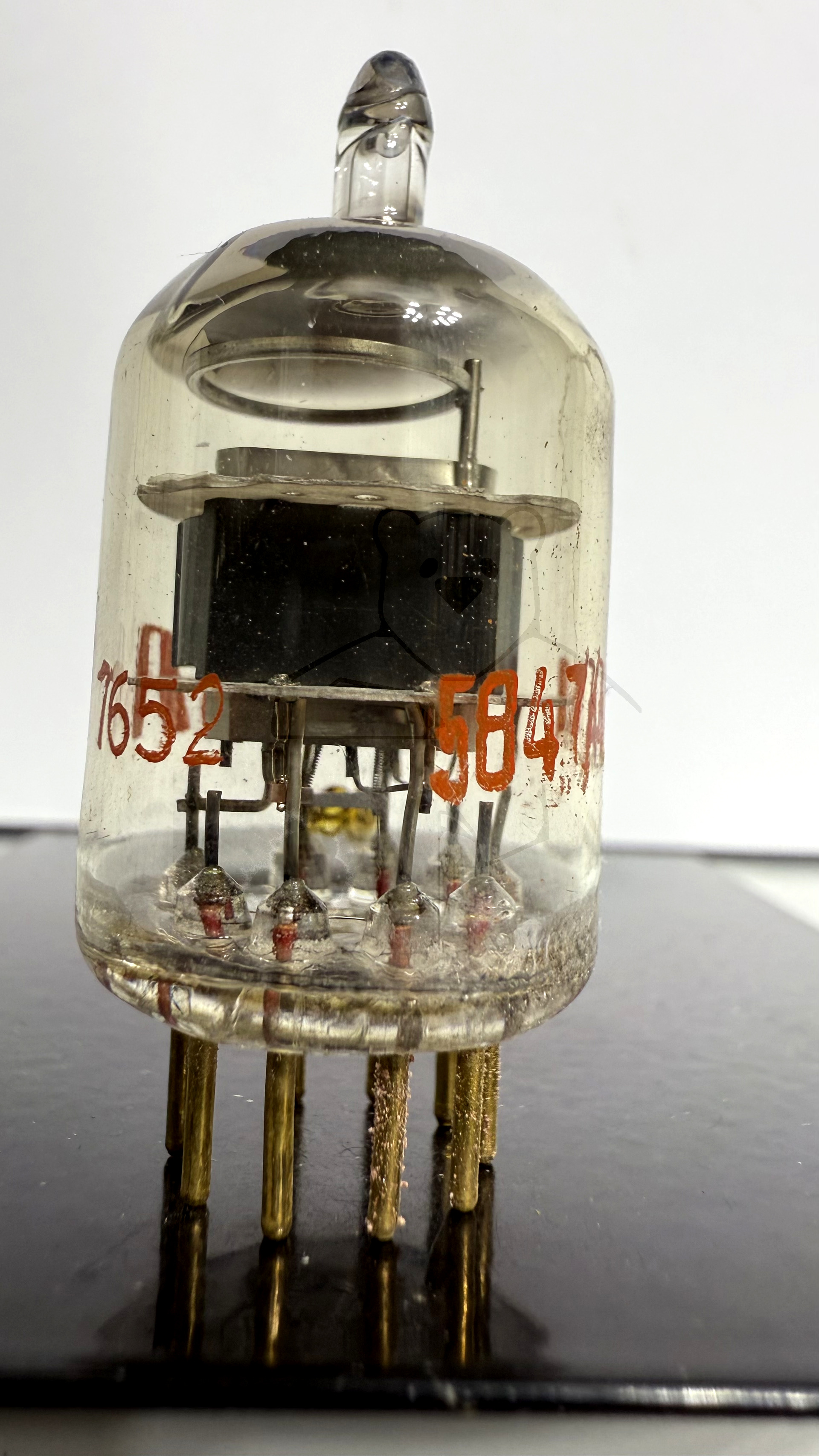

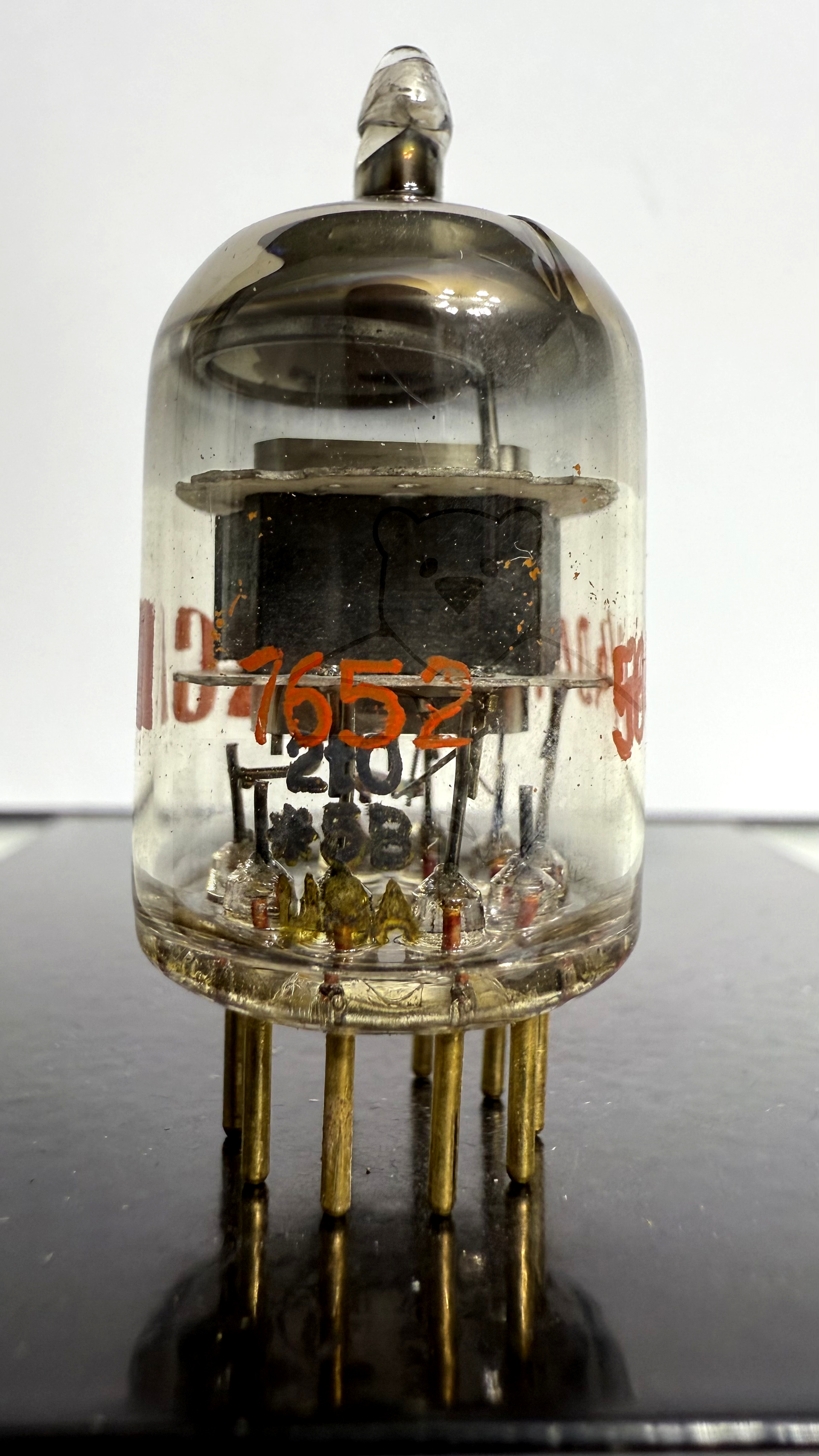

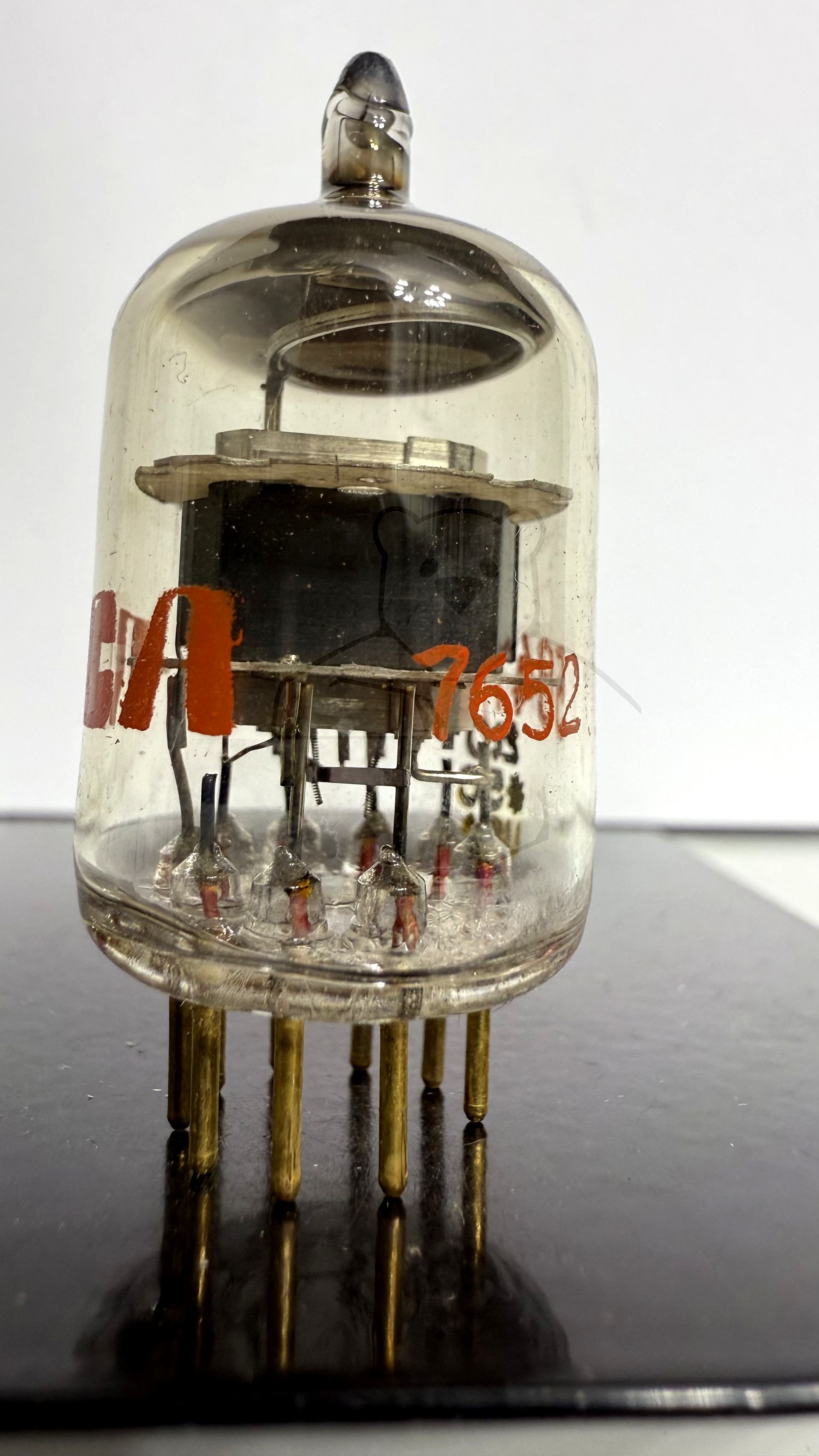

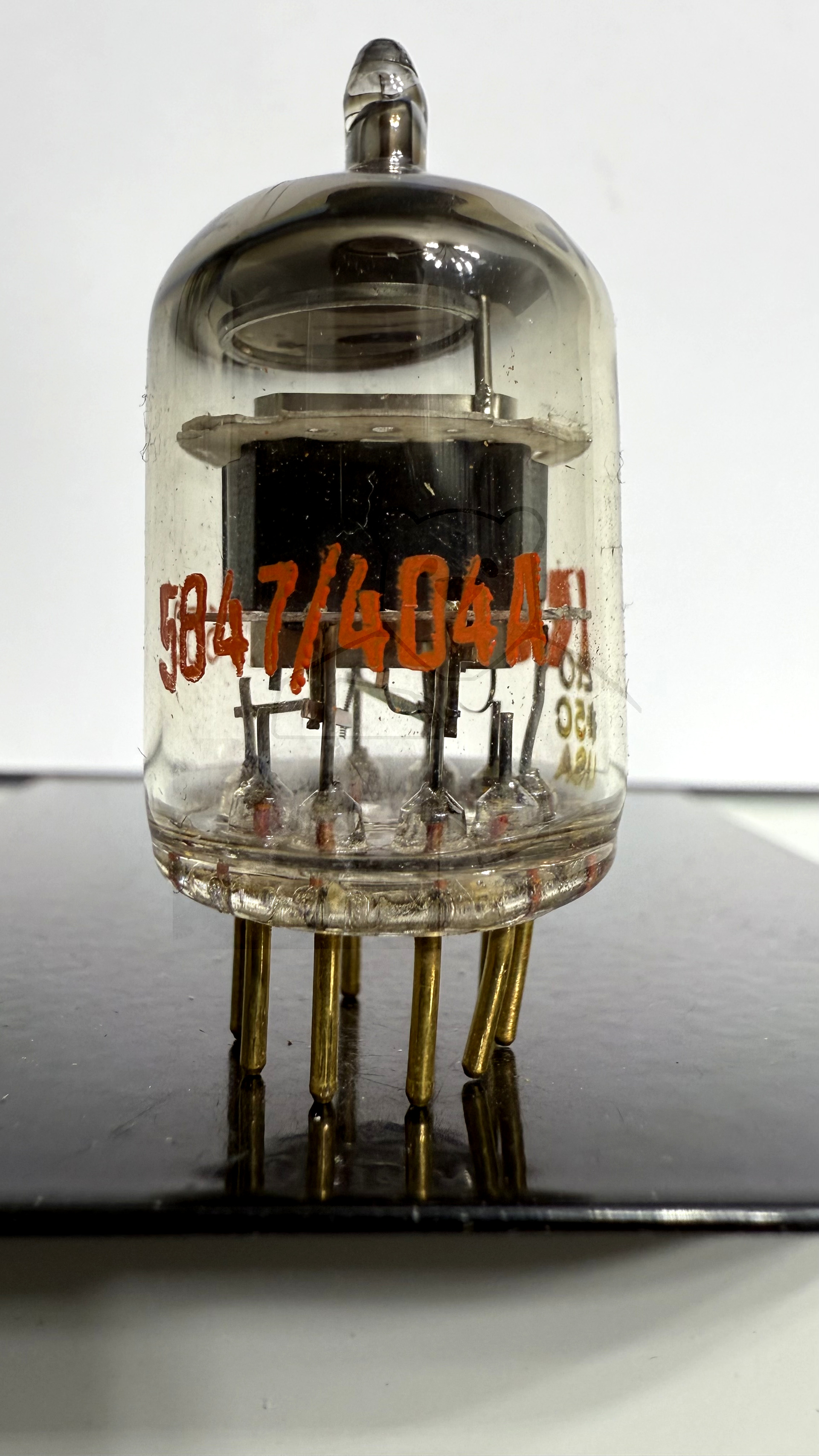

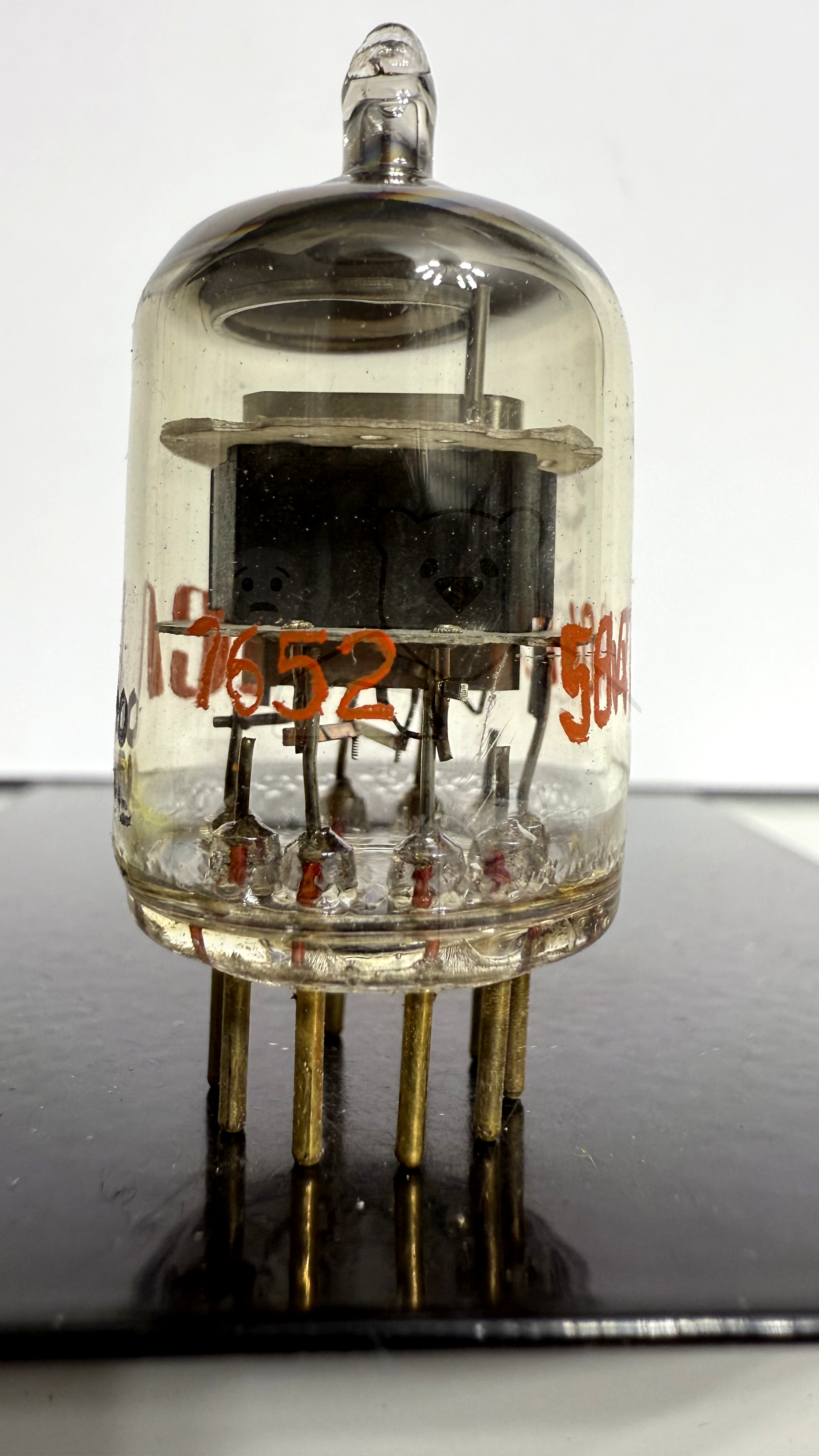

Daten und Bilder der Röhre: 5847

🔎 Beschreibung der Röhre: 5847

Name	5847
Vergleichsname	404A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:55:53

🔎 Beschreibung der Systeme für die Röhre: 5847

	System 1
Kathode	4
Gitter 1	1
Gitter 2	8
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6
Anode 2
Leuchtschirm
Heizung	3, 9
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

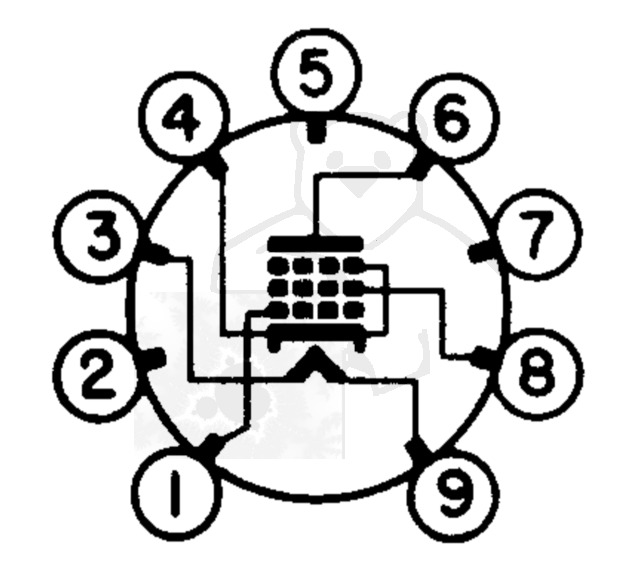

🔎 Sockelschaltung der 5847

Bildquelle: Raytheon Datenblatt

🔎 Datenblätter zur Röhre: 5847
Datenblatt 5847 Ericsson [www.tubedata.info].pdf (2154 kB)
Datenblatt 5847 Raytheon [www.tubedata.info].pdf (300 kB)
Datenblatt 5847 RCA [www.tubedata.info].pdf (59 kB)
Datenblatt 5847 Tung-Sol [www.tubedata.info].pdf (319 kB)
Datenblatt 5847A [www.tubedata.info].pdf (37 kB)
Pruefkarte 5847 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (273 kB)
