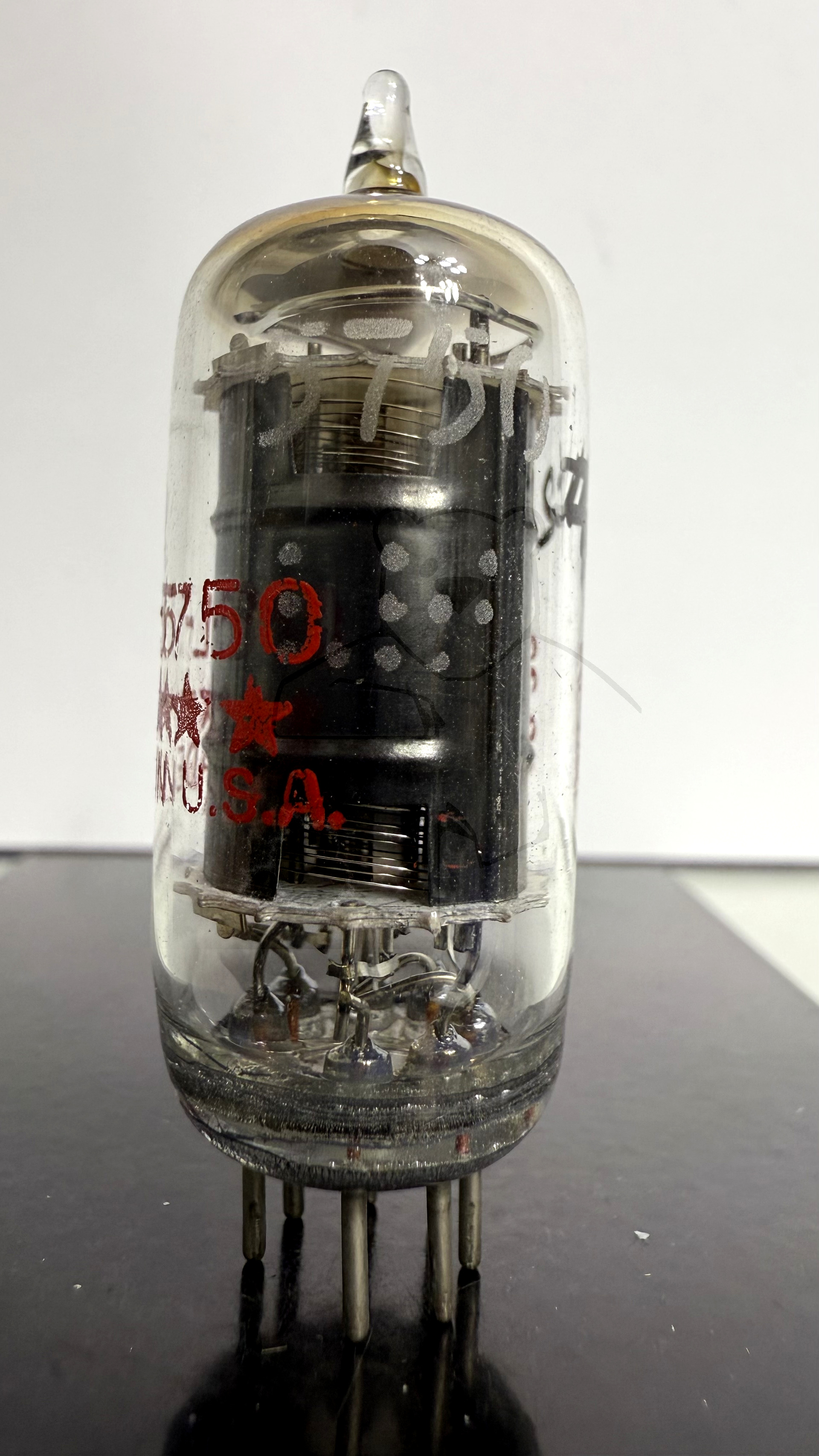

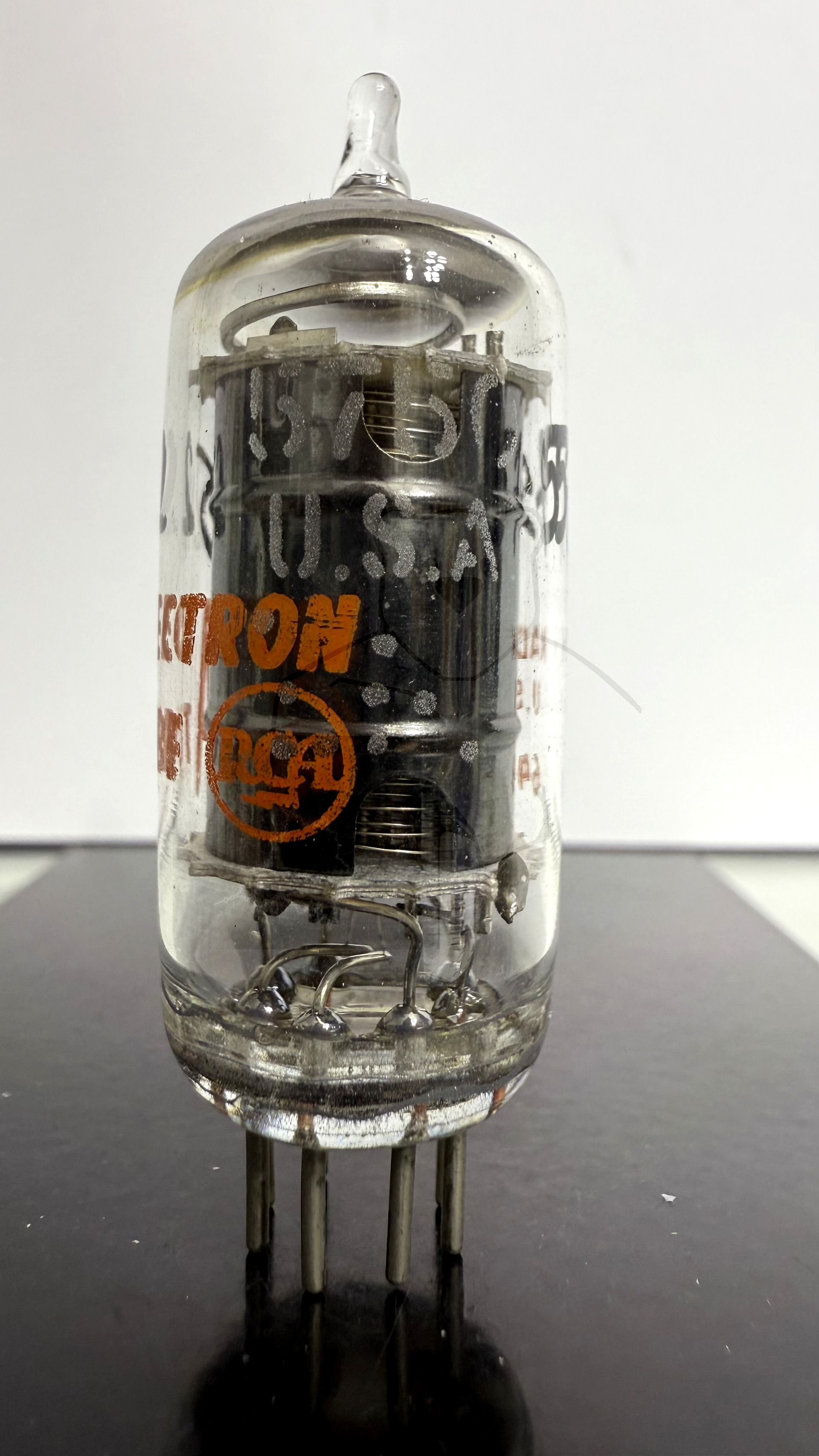

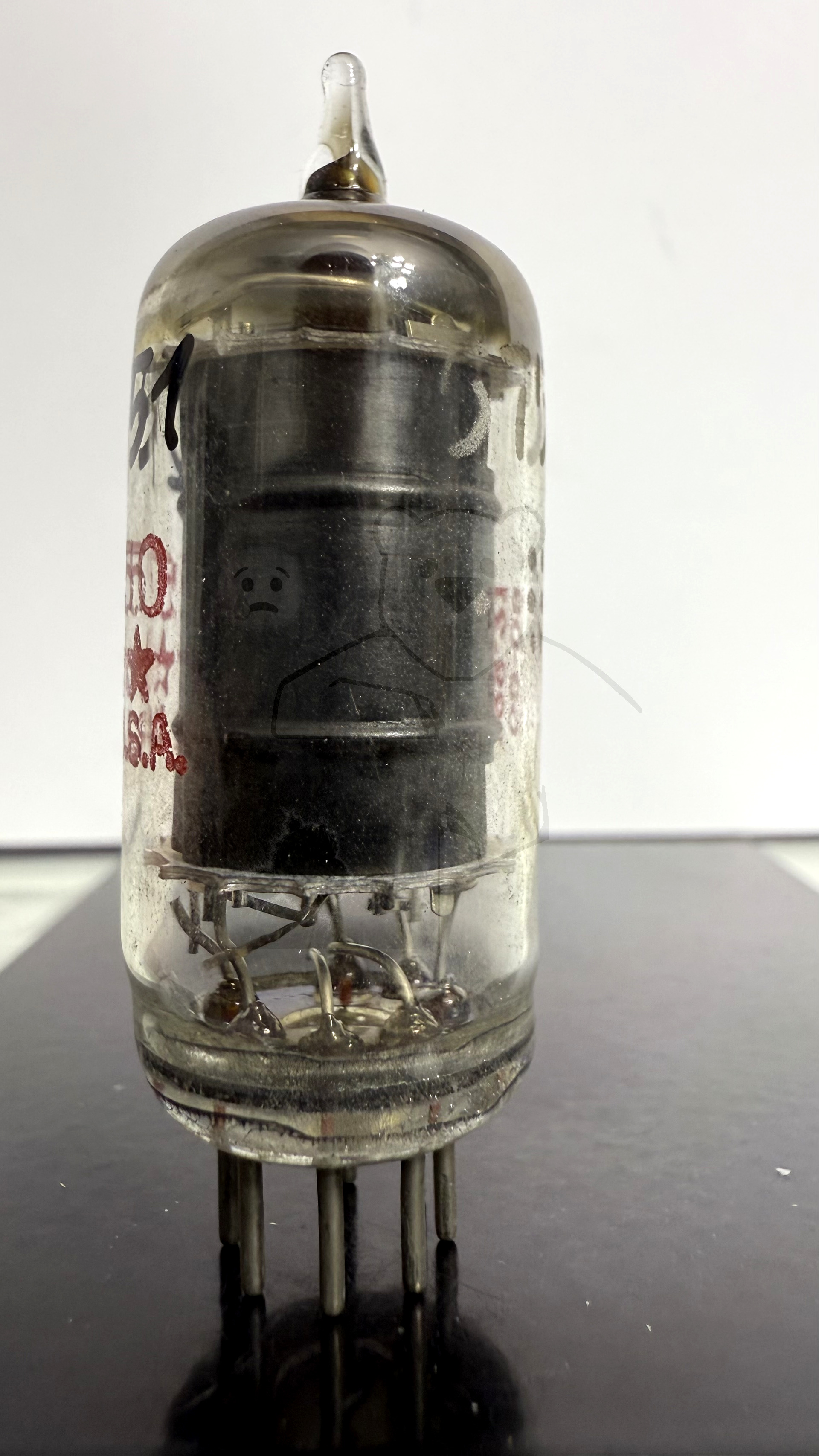

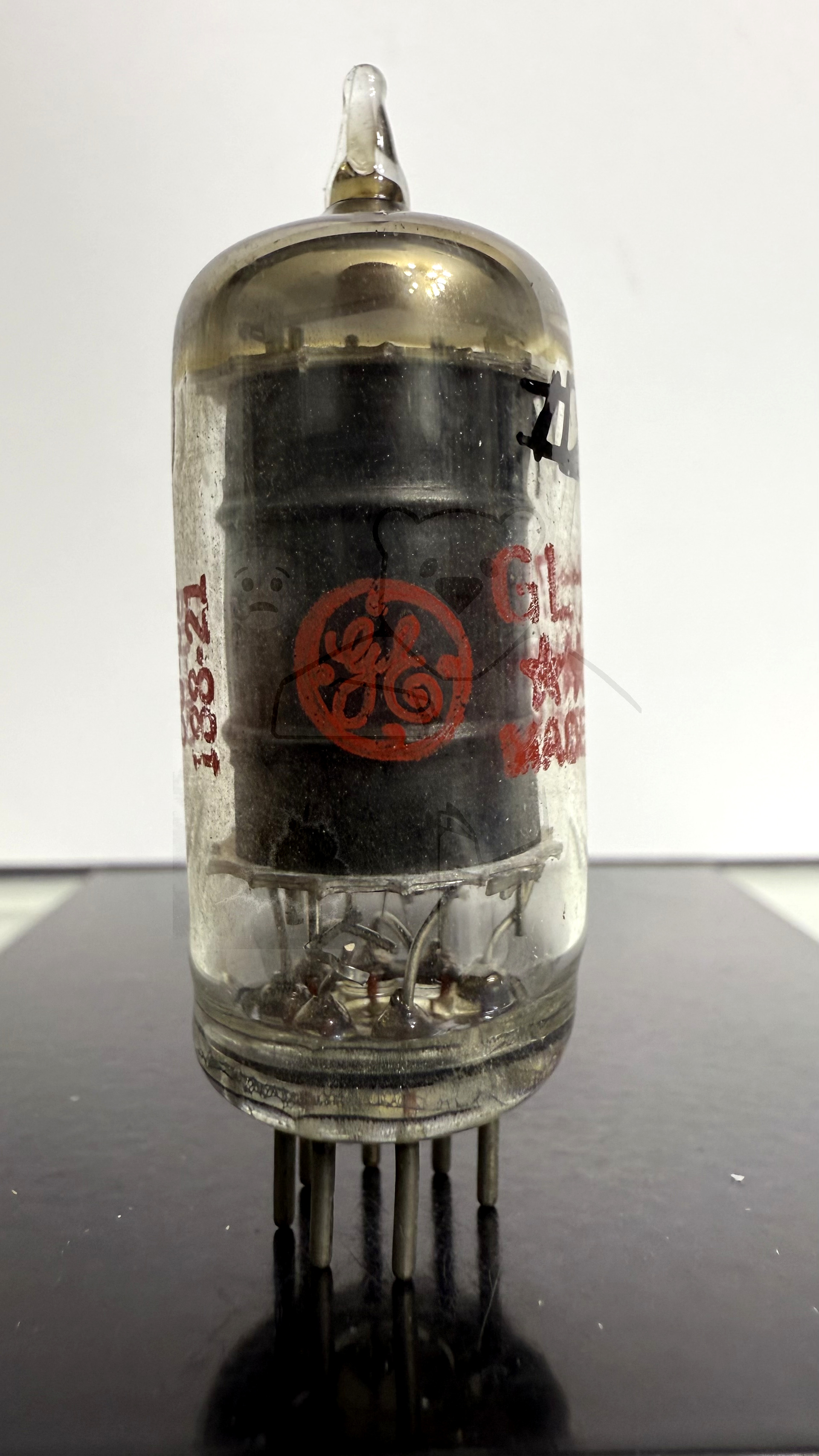

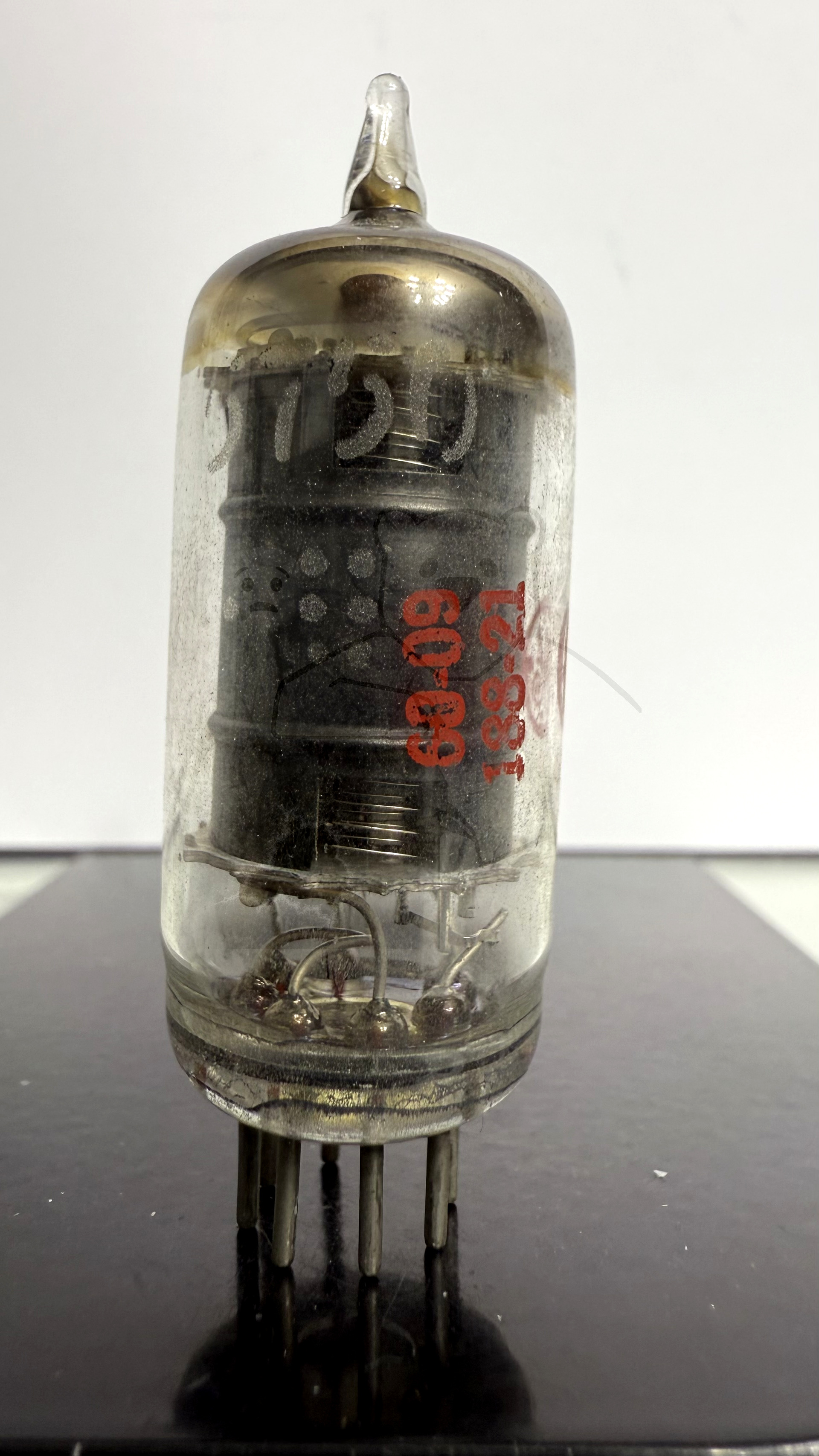

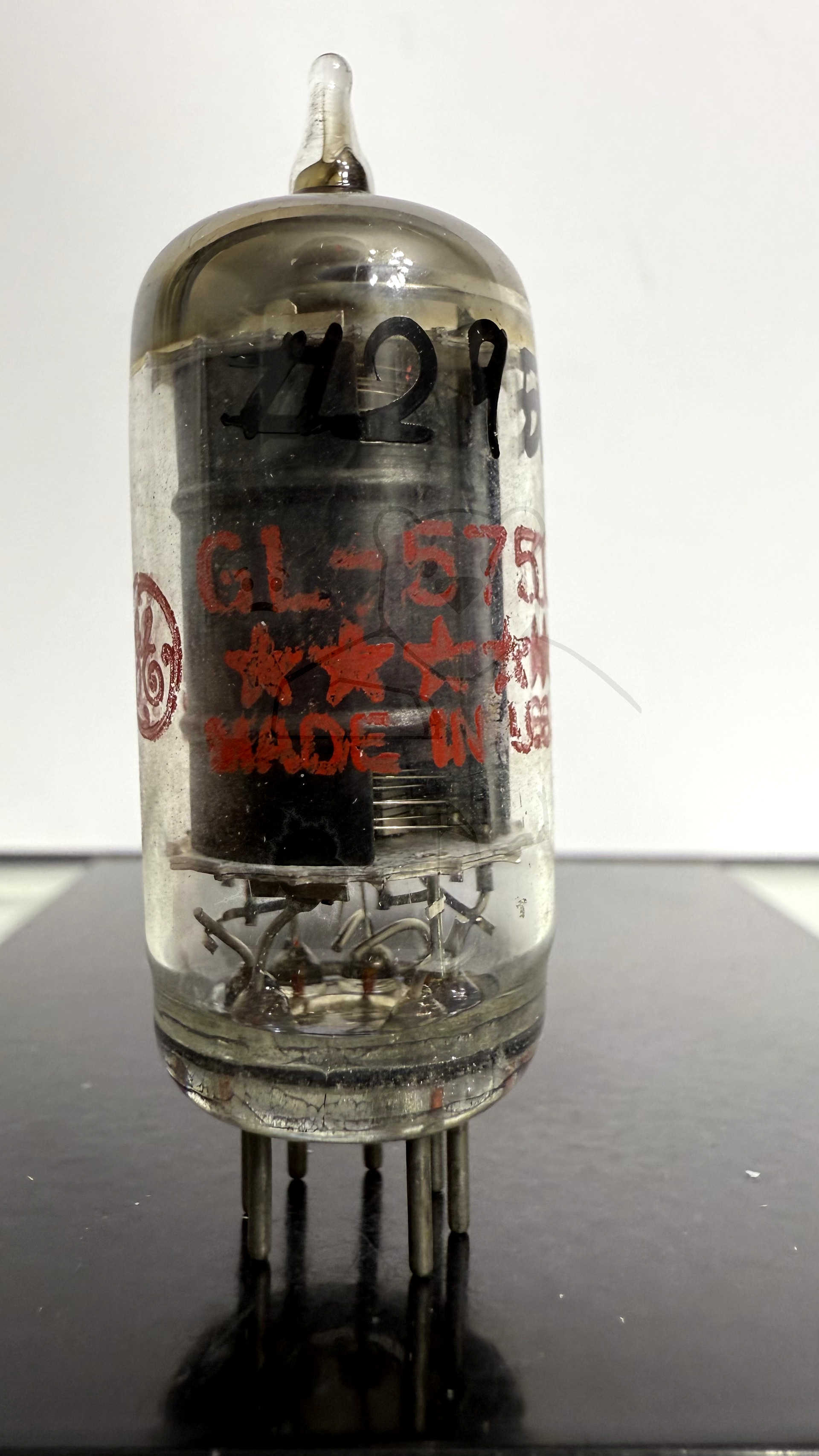

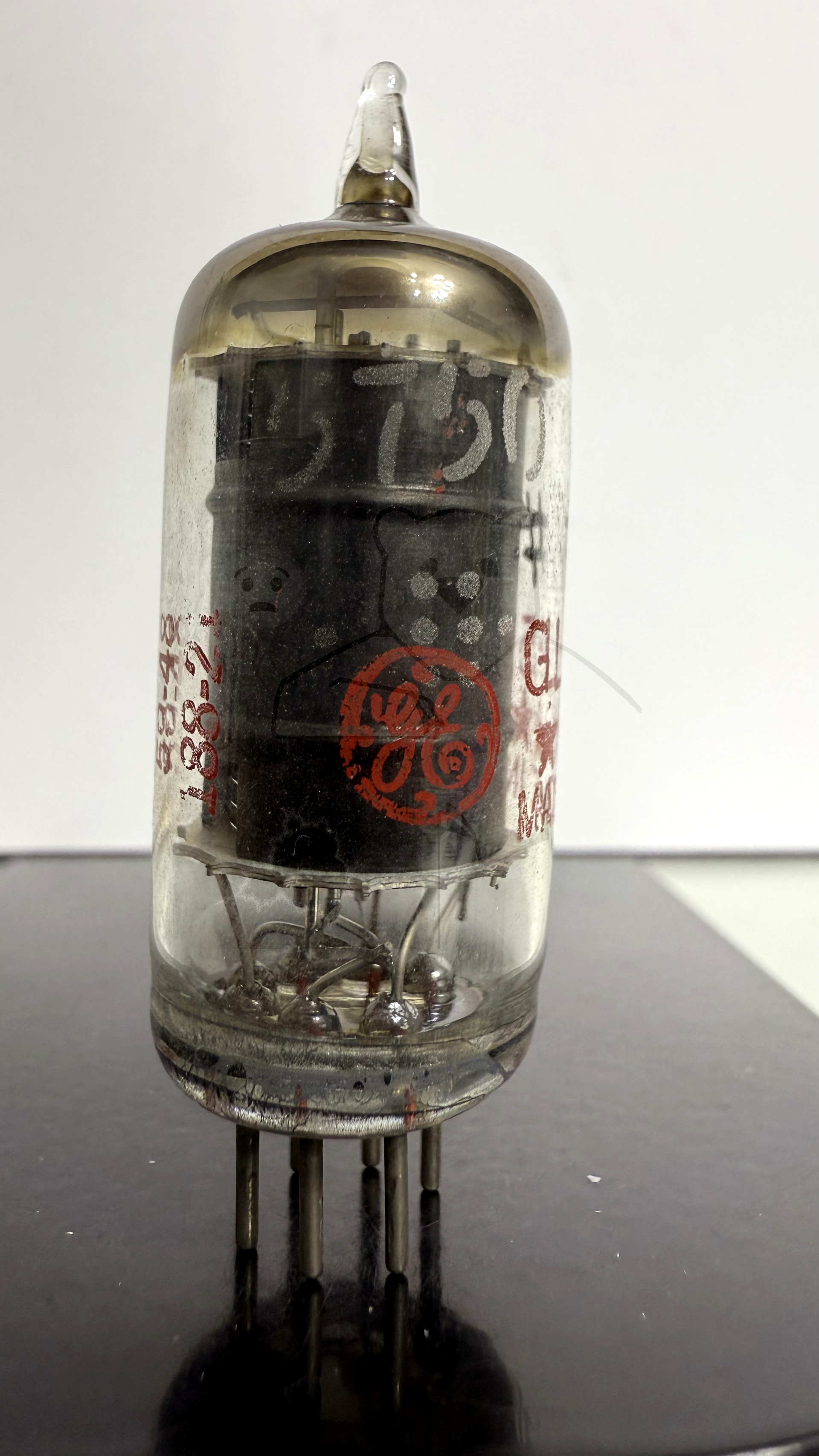

Daten und Bilder der Röhre: 5750

🔎 Beschreibung der Röhre: 5750

Name	5750
Vergleichsname	6BE6W
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:42:38

🔎 Beschreibung der Systeme für die Röhre: 5750

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Oszillator / Mischer

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 5750

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 5750
Datenblatt 5750 Brimar.pdf (15 kB)
Datenblatt 5750 General Electric.pdf (646 kB)
Datenblatt 5750 RCA [www.tubedata.info].pdf (122 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
