Daten und Bilder der Röhre: 5639A

🔎 Beschreibung der Röhre: 5639A

Name	5639A
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Subminiatur (10mm Rund), 8pol. → Liste aller Röhren mit: Subminiatur (10mm Rund), 8pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 13:23:12

🔎 Beschreibung der Systeme für die Röhre: 5639A

	System 1
Kathode	2
Gitter 1	1
Gitter 2	7
Gitter 3	2
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 6
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

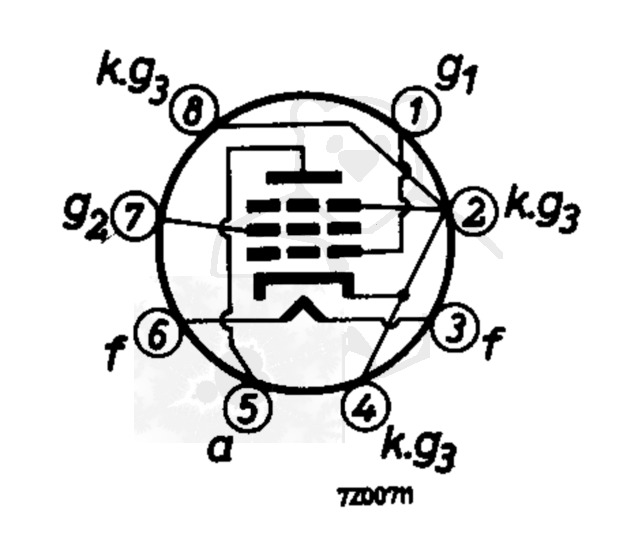

🔎 Sockelschaltung der 5639A

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 5639A
Datenblatt 5639 CSF Compagnie Générale de T.S.F [www.tubedata.info].pdf (3996 kB)
Datenblatt 5639 Philips Version 1.pdf (305 kB)
Datenblatt 5639 Philips Version 2 [www.tubedata.info].pdf (209 kB)
Datenblatt 5639 Sylvania [www.tubedata.info].pdf (965 kB)
Datenblatt 5639 Tung-Sol.pdf (248 kB)
Datenblatt 5639 Valvo.pdf (264 kB)
Datenblatt 5639WA Raytheon.pdf (962 kB)
Datenblatt 5639WA Tung-Sol [www.tubedata.info].pdf (448 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 5639A

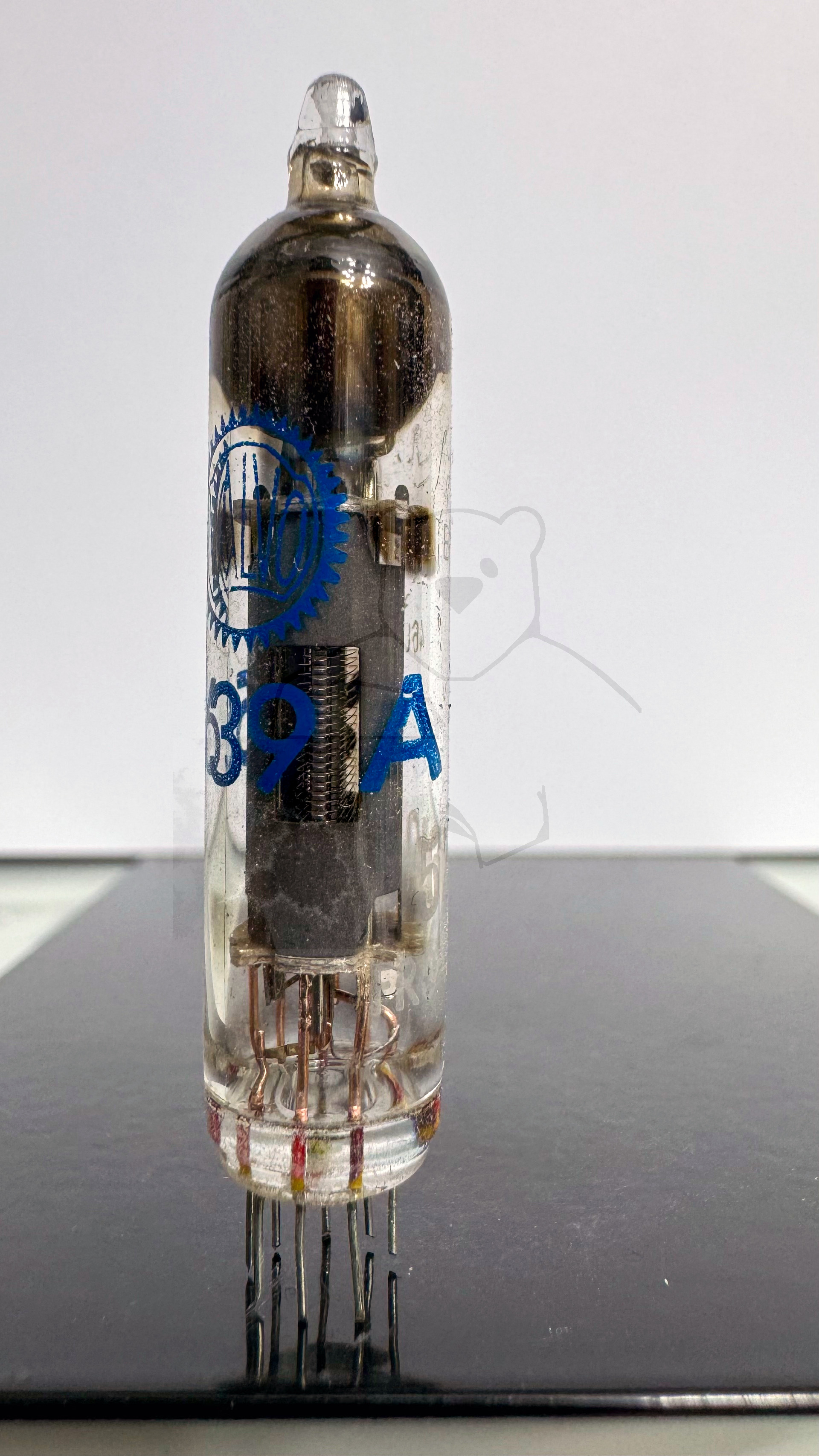

Röhre 5639A #3030 Bild 1

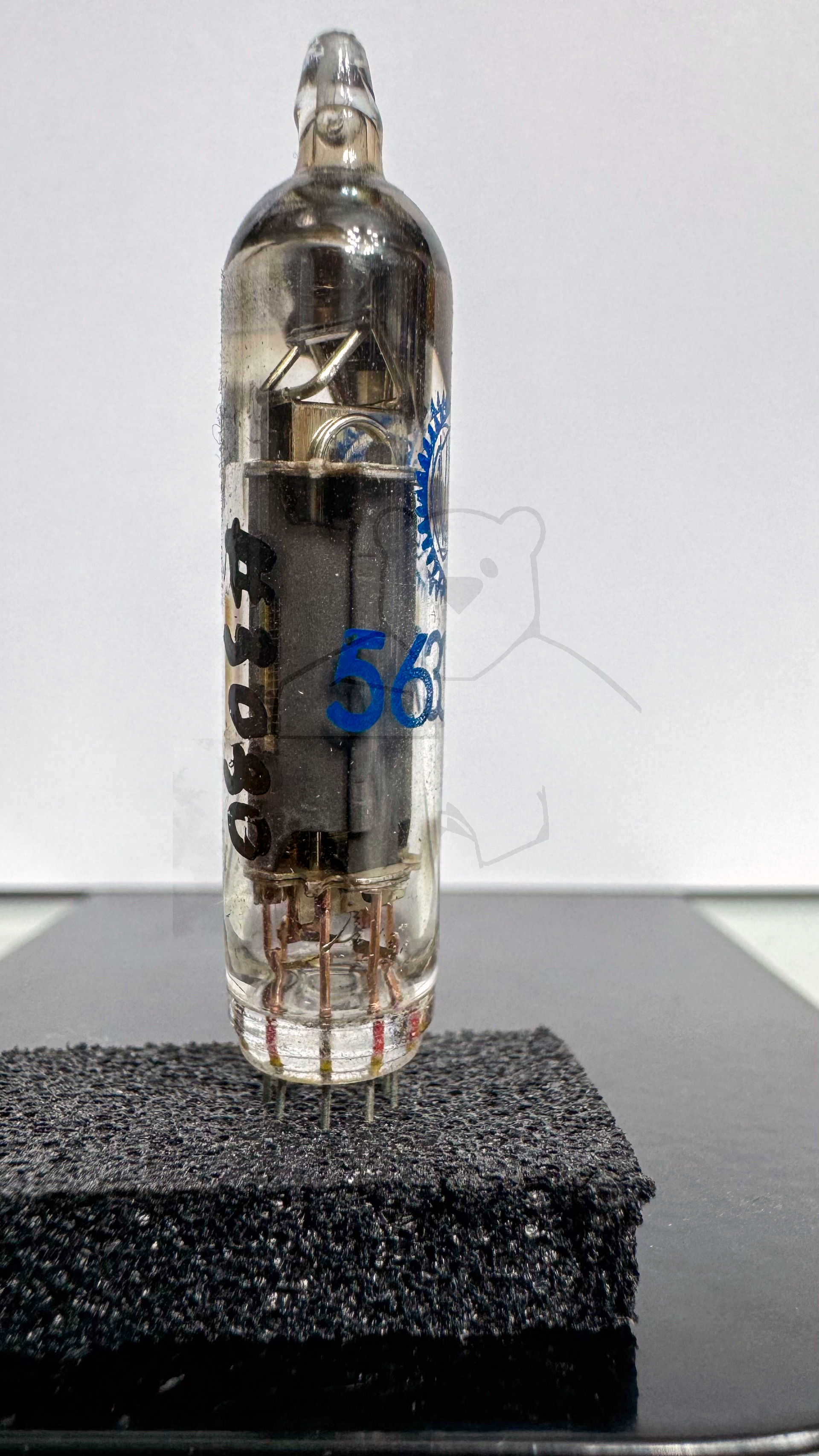

Röhre 5639A #3030 Bild 2

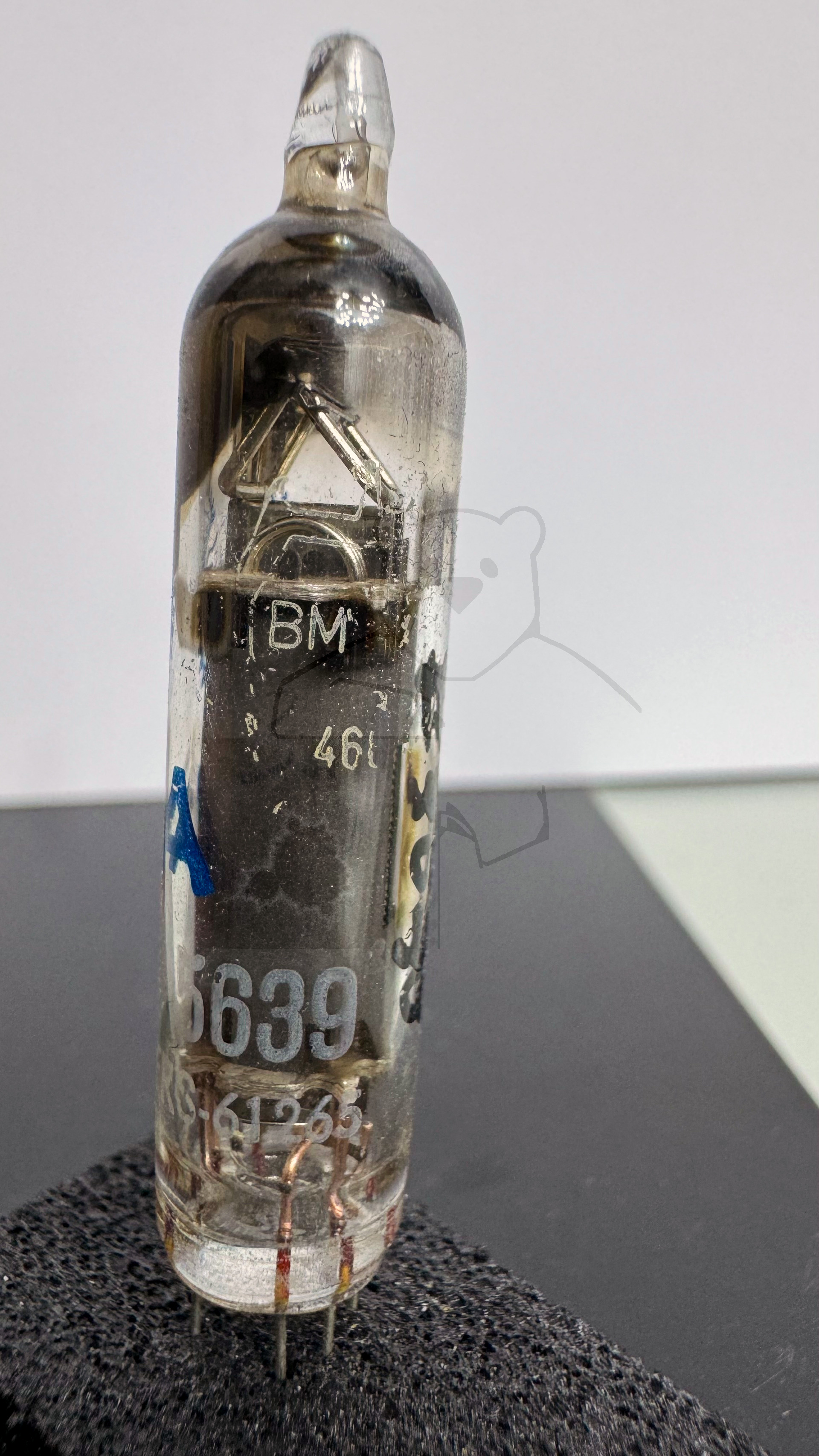

Röhre 5639A #3030 Bild 3

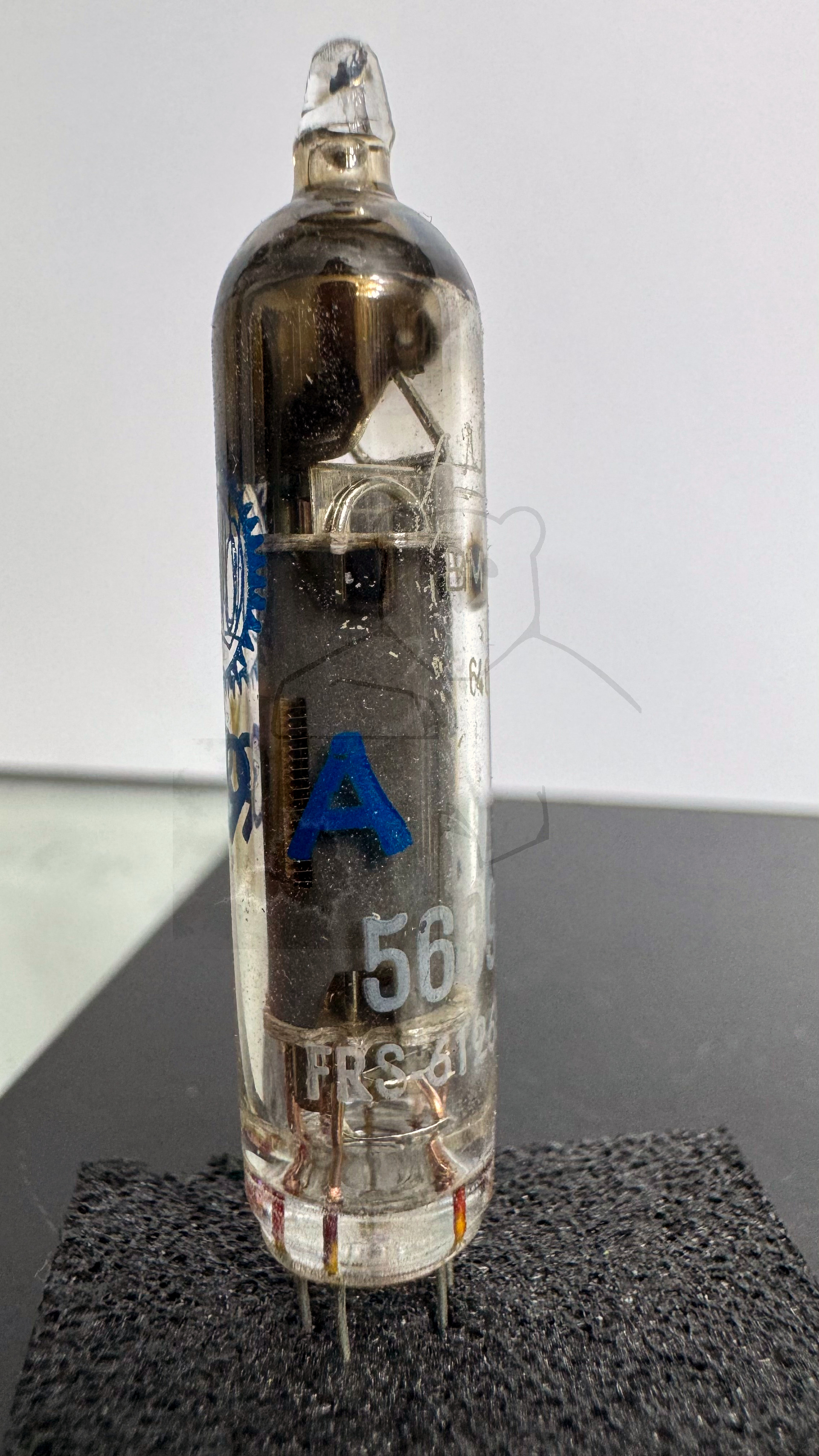

Röhre 5639A #3030 Bild 4

🔎 Alle Röhren vom Typ 5639A in der Sammlung

→ 5639A Inventar: 03030 Hersteller: → Valvo (Blaue Reihe)
