Daten und Bilder der Röhre: 5545

🔎 Beschreibung der Röhre: 5545

Name	5545
Vergleichsname
Heizspannung (Volt)	2,5
Heizstrom (Ampère)	2,1
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Jumbo, 4pol. Bayonet → Liste aller Röhren mit: USA, Jumbo, 4pol. Bayonet
Zusätzliche Informationen	Röhre arbeitet mit Edelgasfüllung
Letzte Änderung	07.06.2024 11:36:38

🔎 Beschreibung der Systeme für die Röhre: 5545

	System 1
Kathode	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Thyratron, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

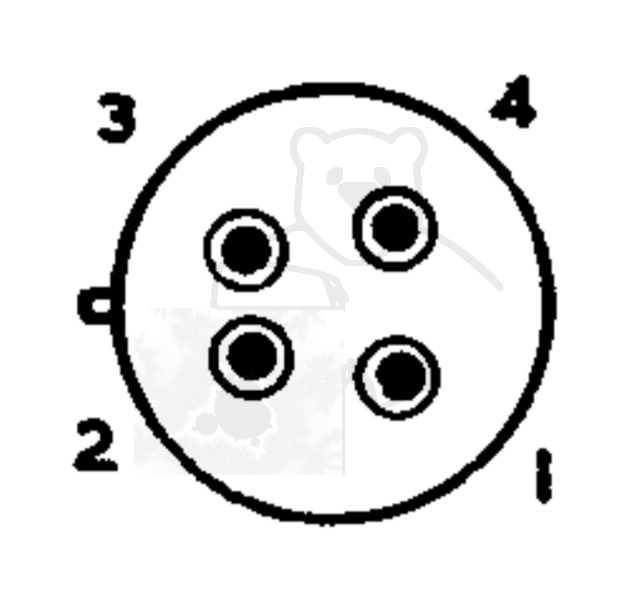

🔎 Sockelschaltung der 5545

Bildquelle: STC Datenblatt

🔎 Datenblätter zur Röhre: 5545
Datenblatt 5545 Standard Telephones and Cables Limited.pdf (276 kB)
