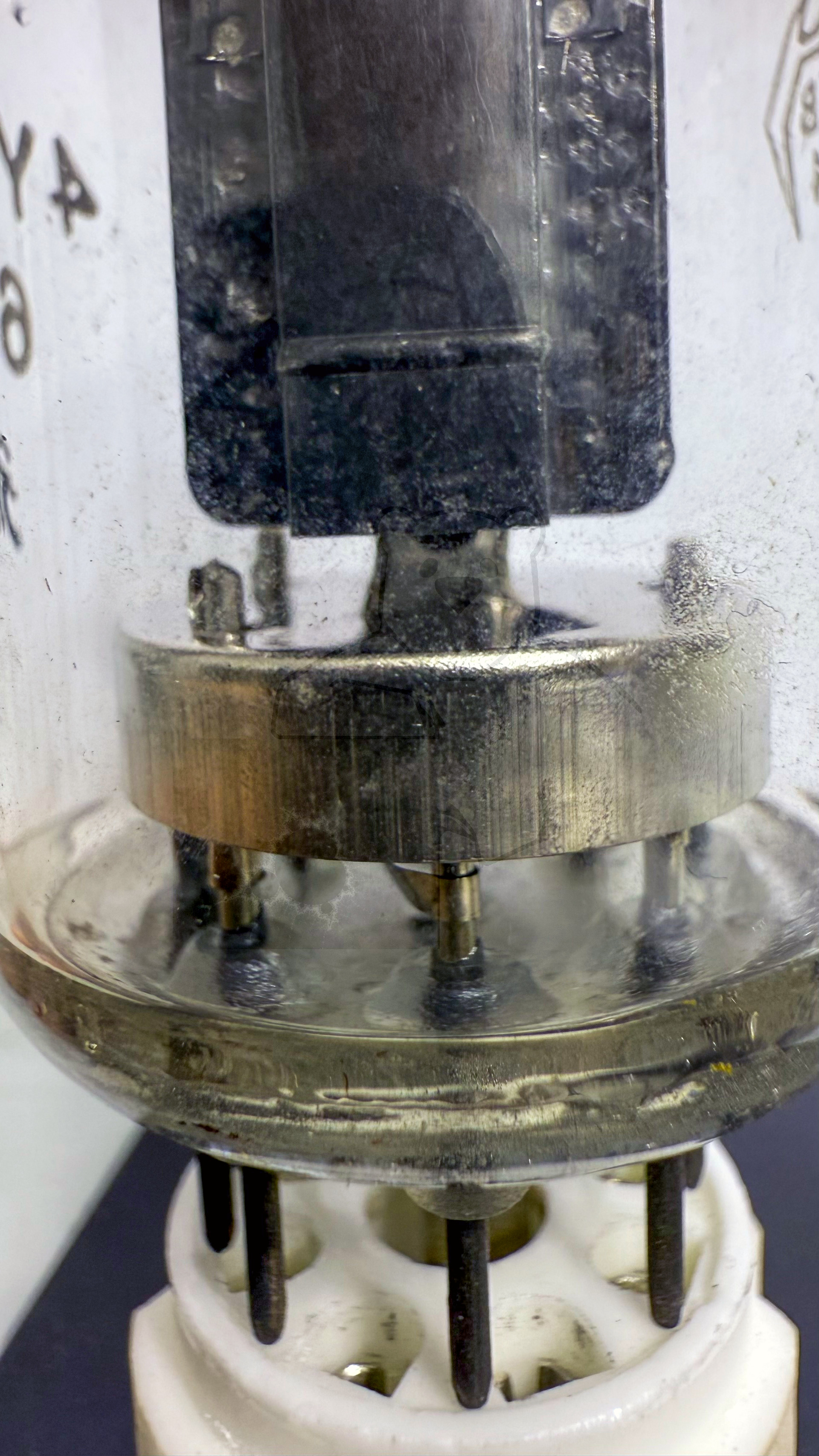

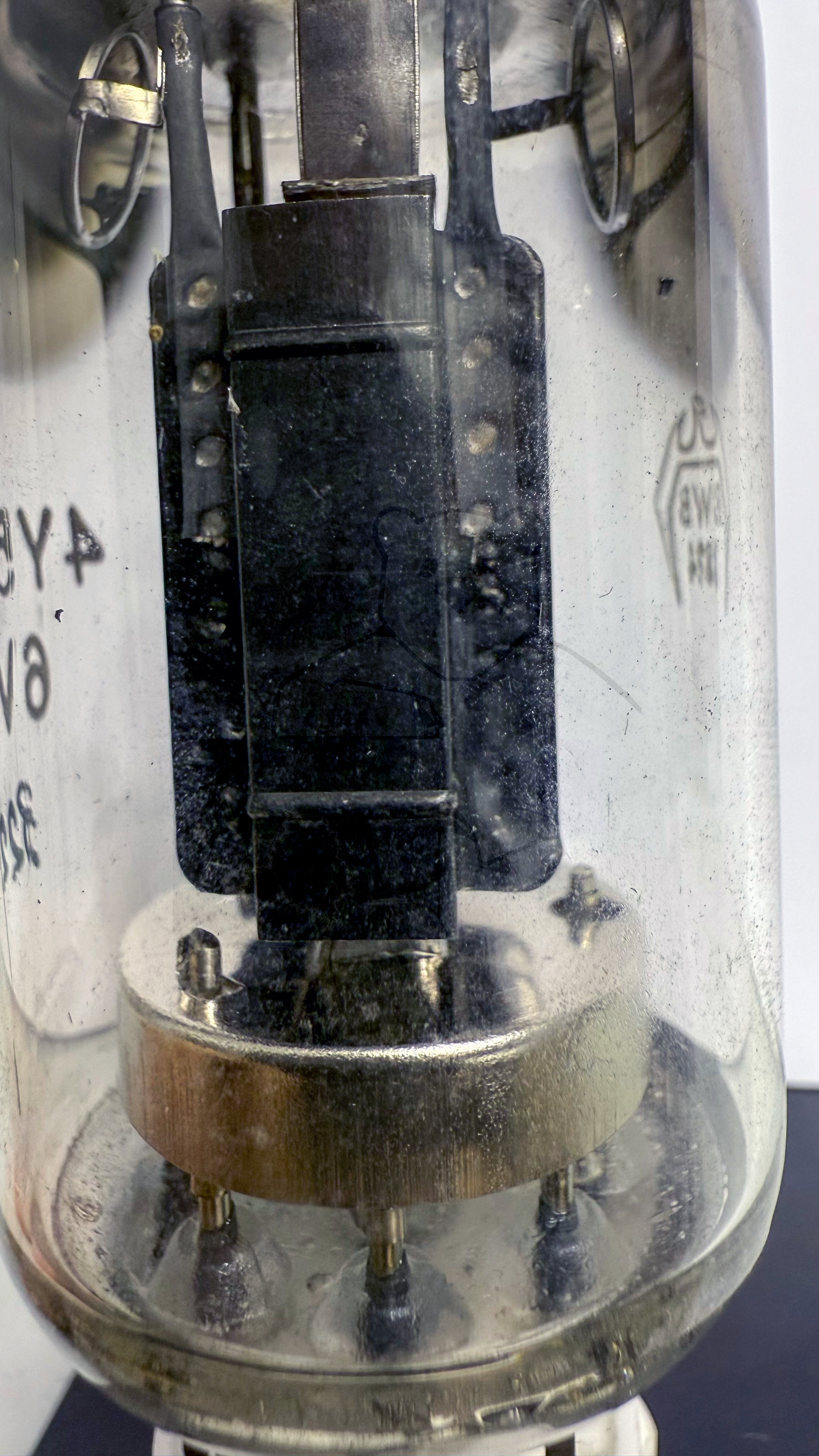

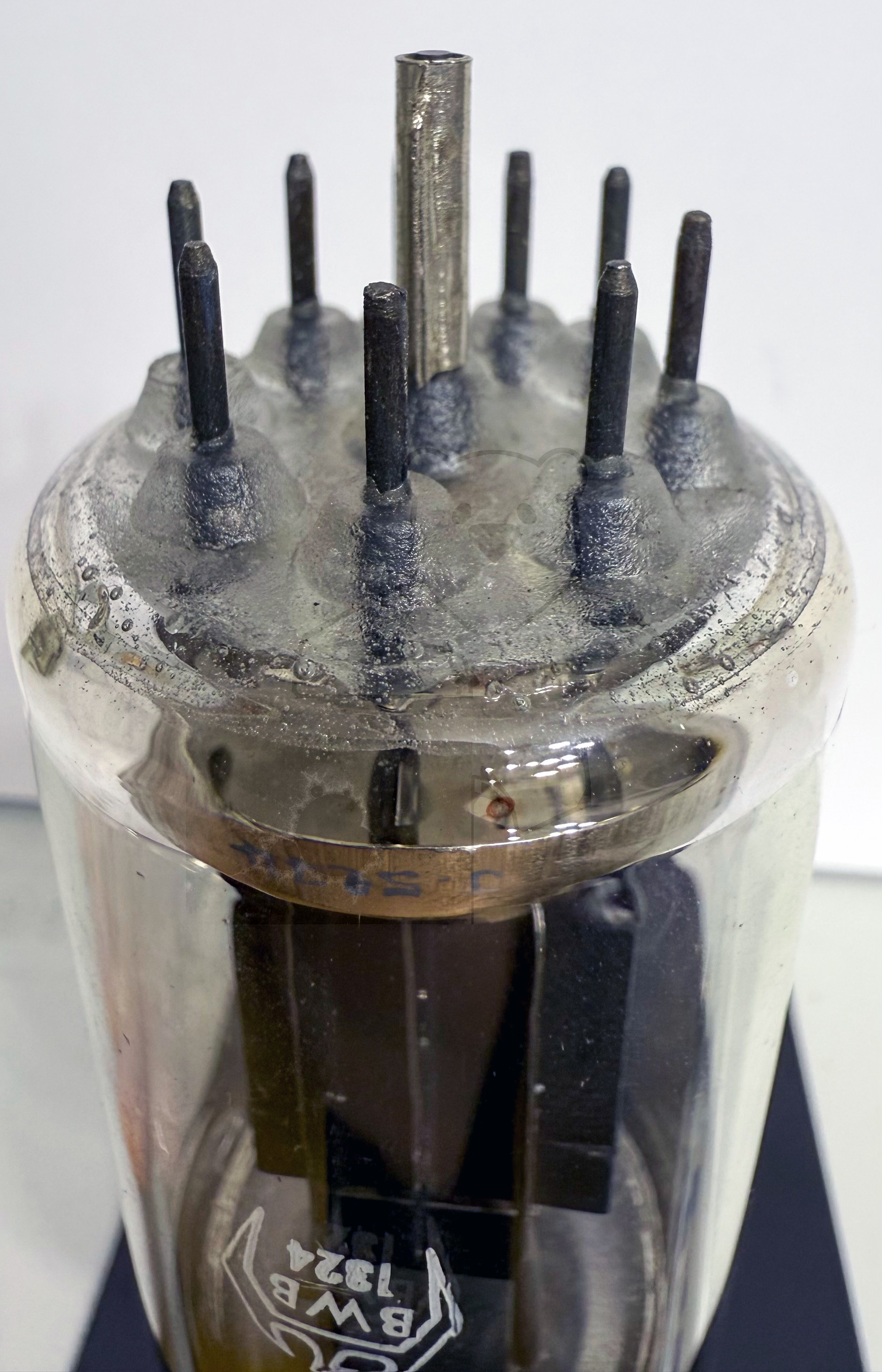

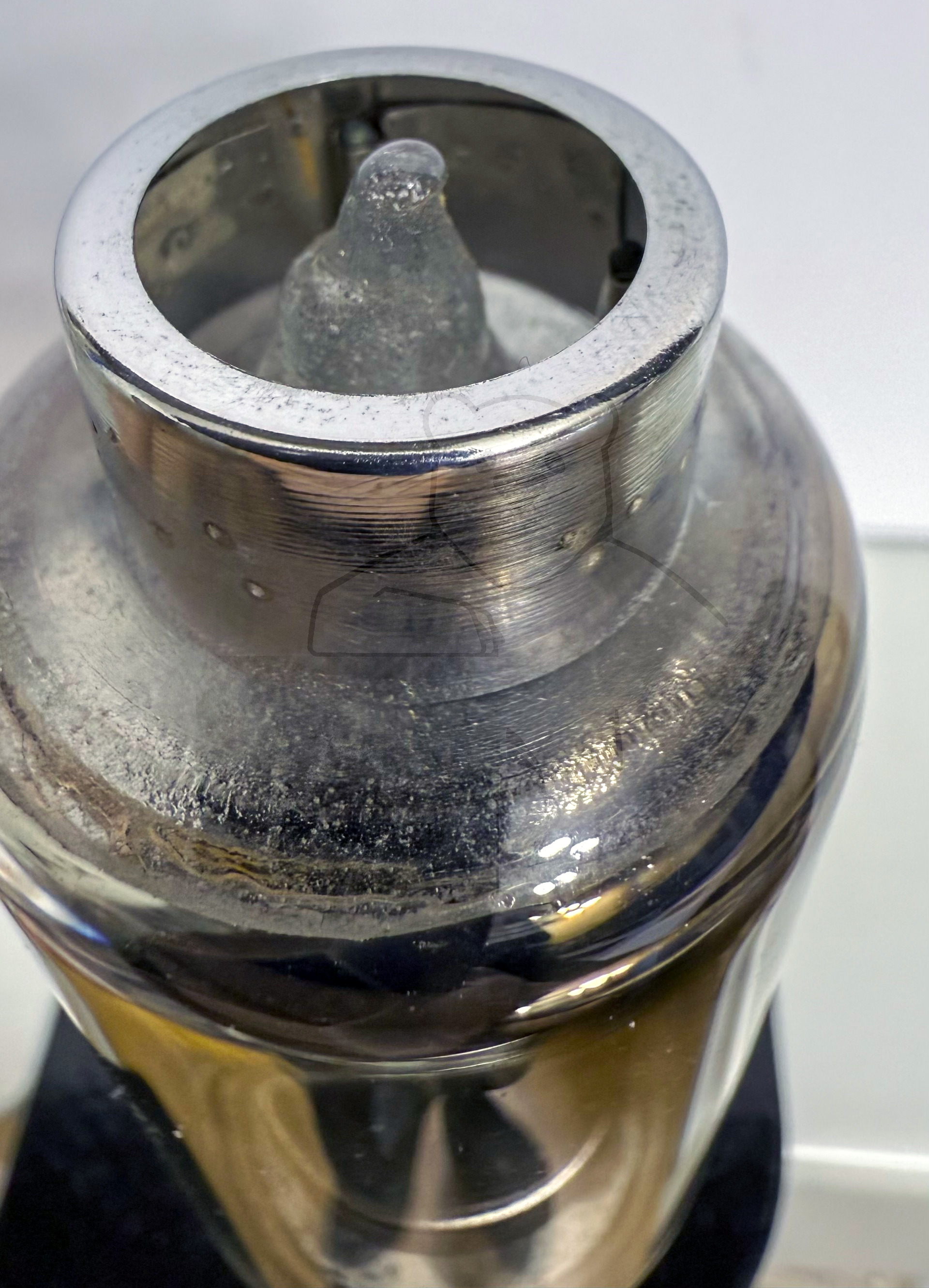

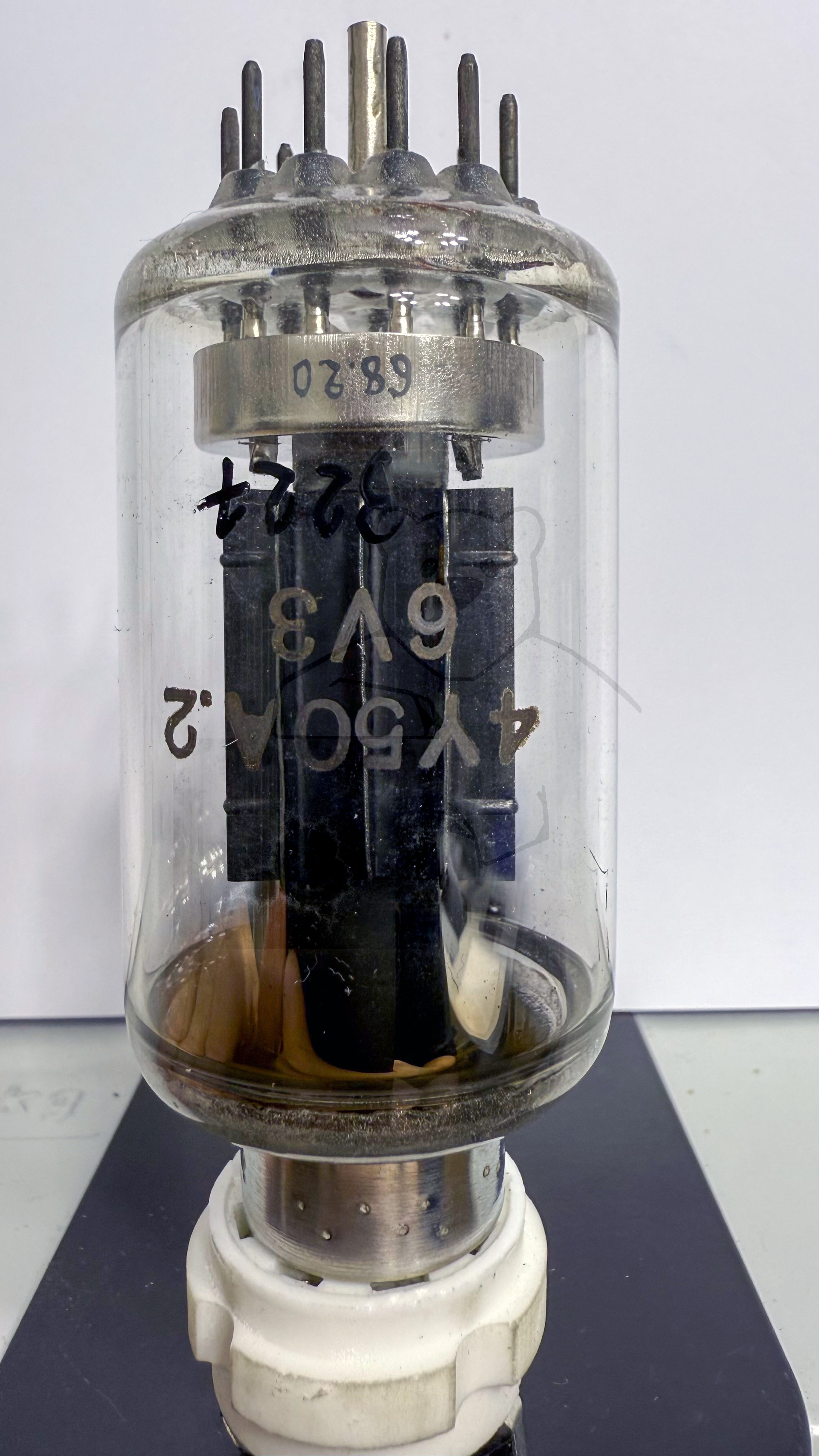

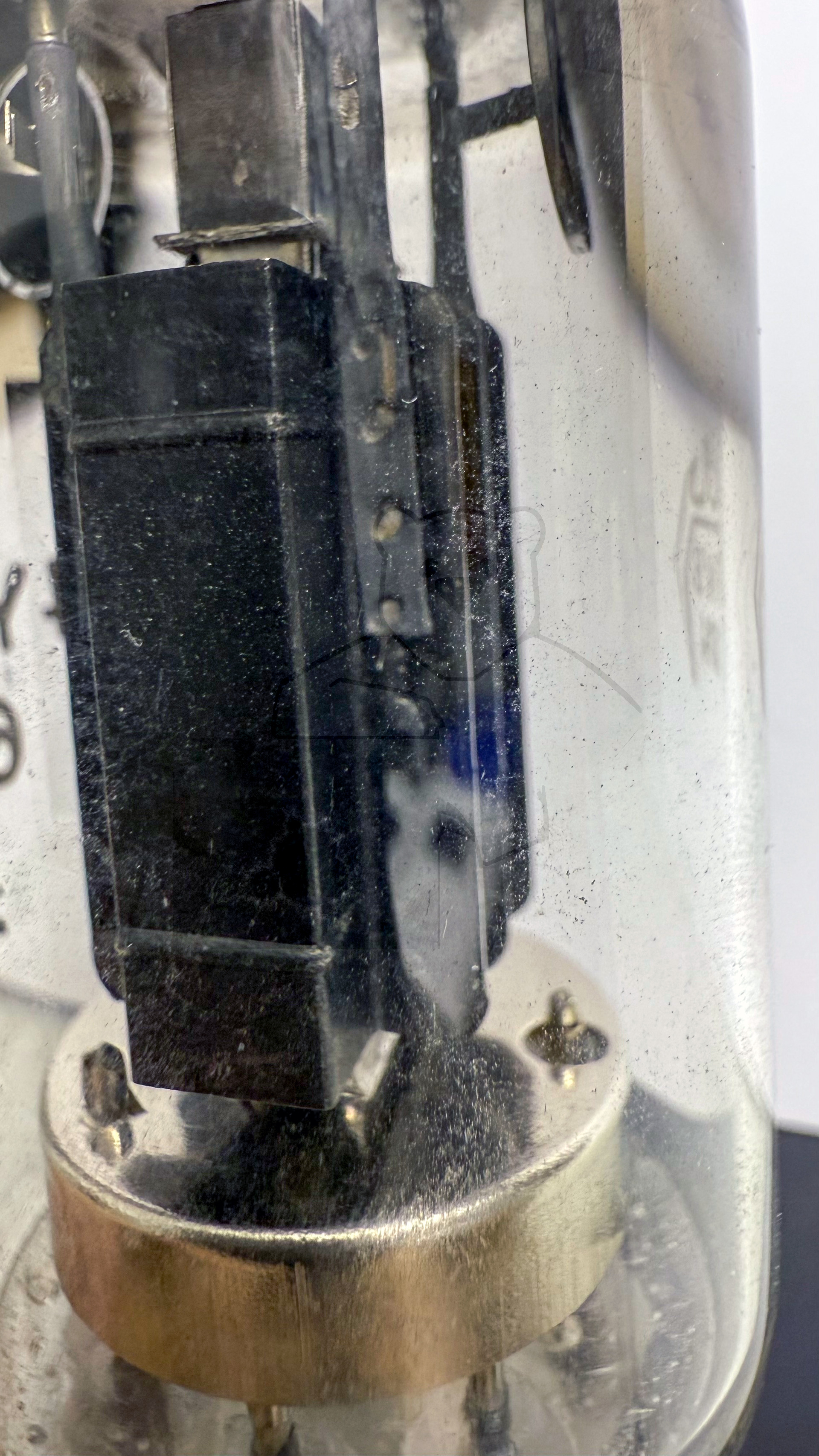

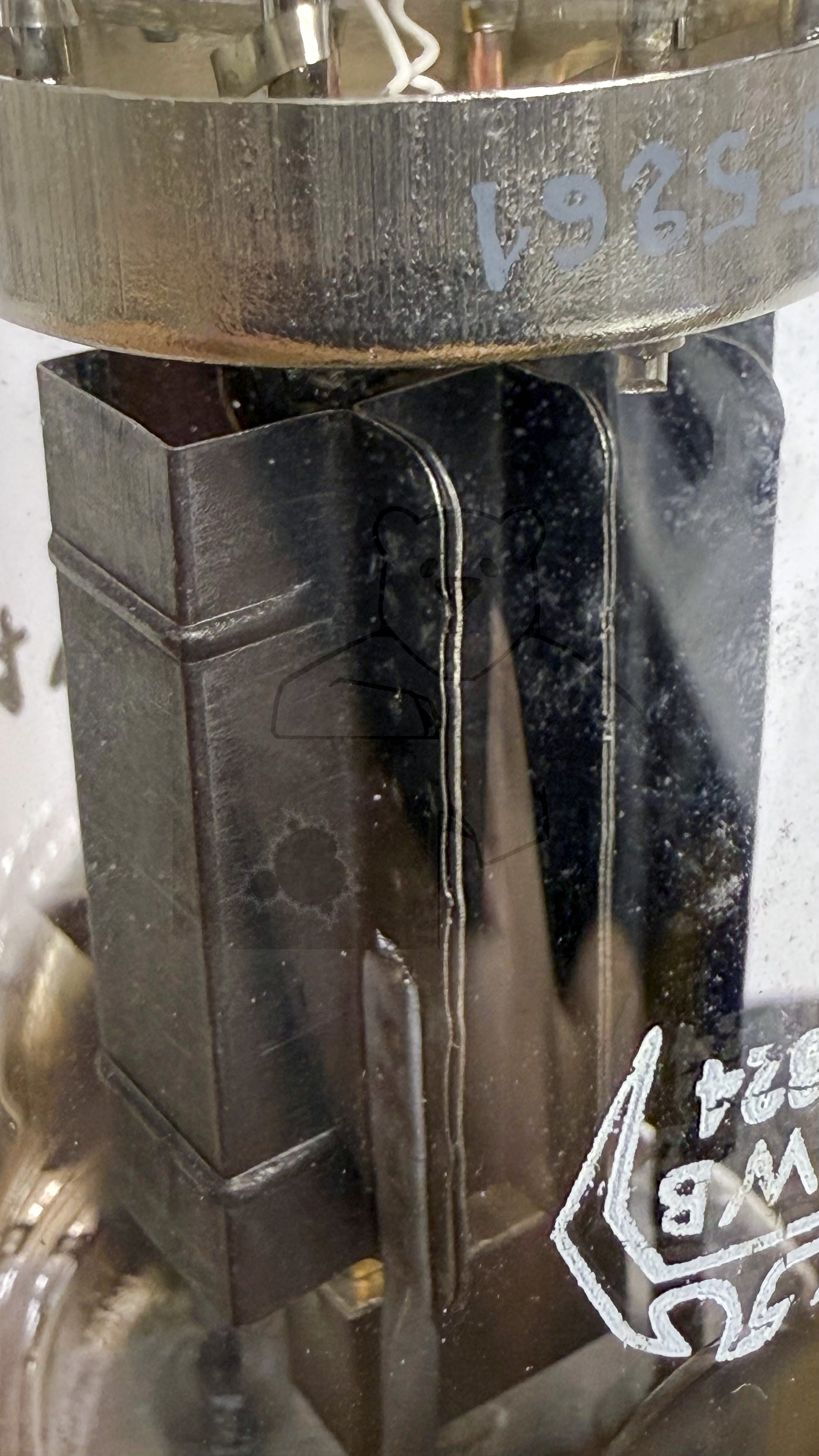

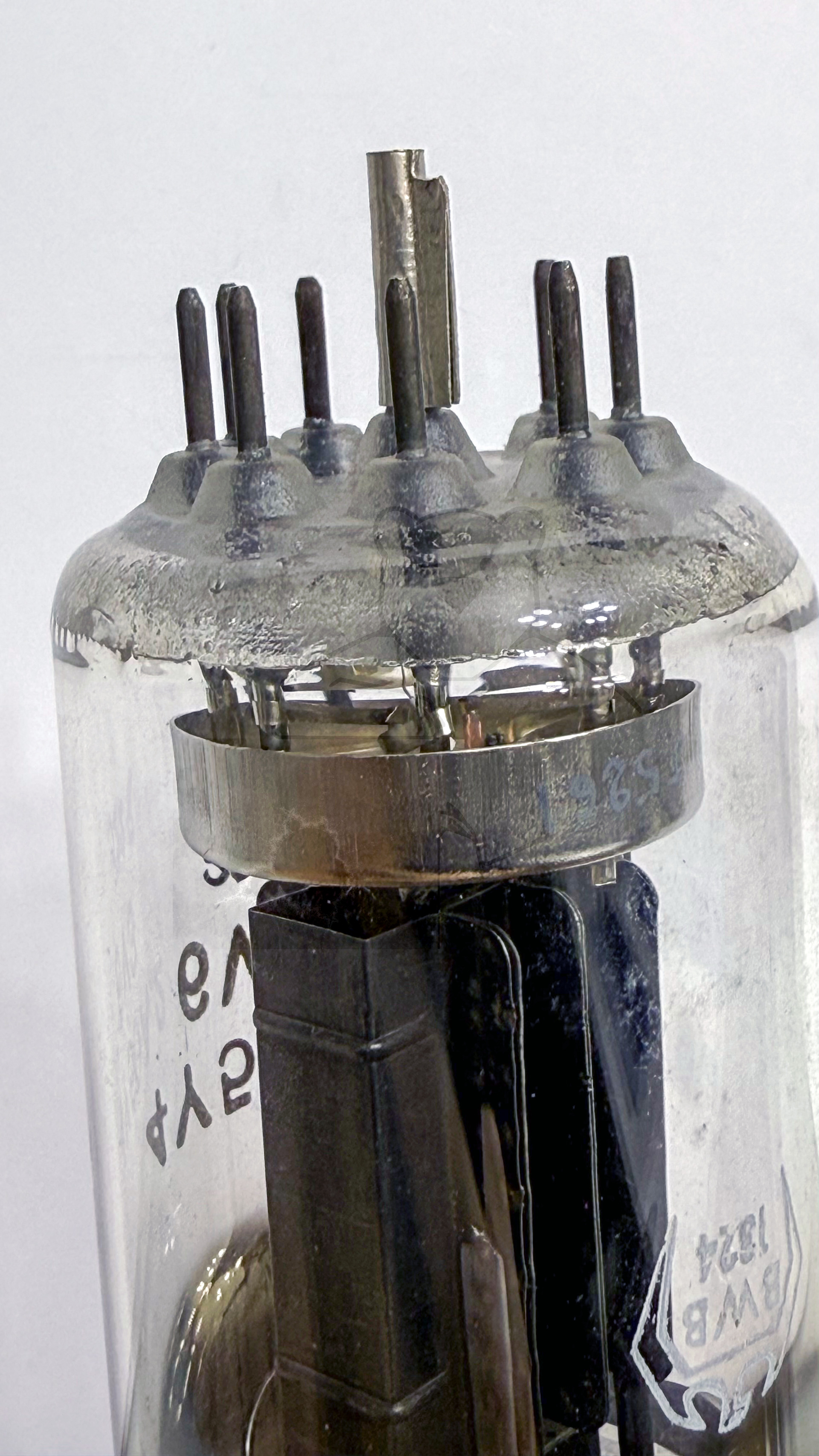

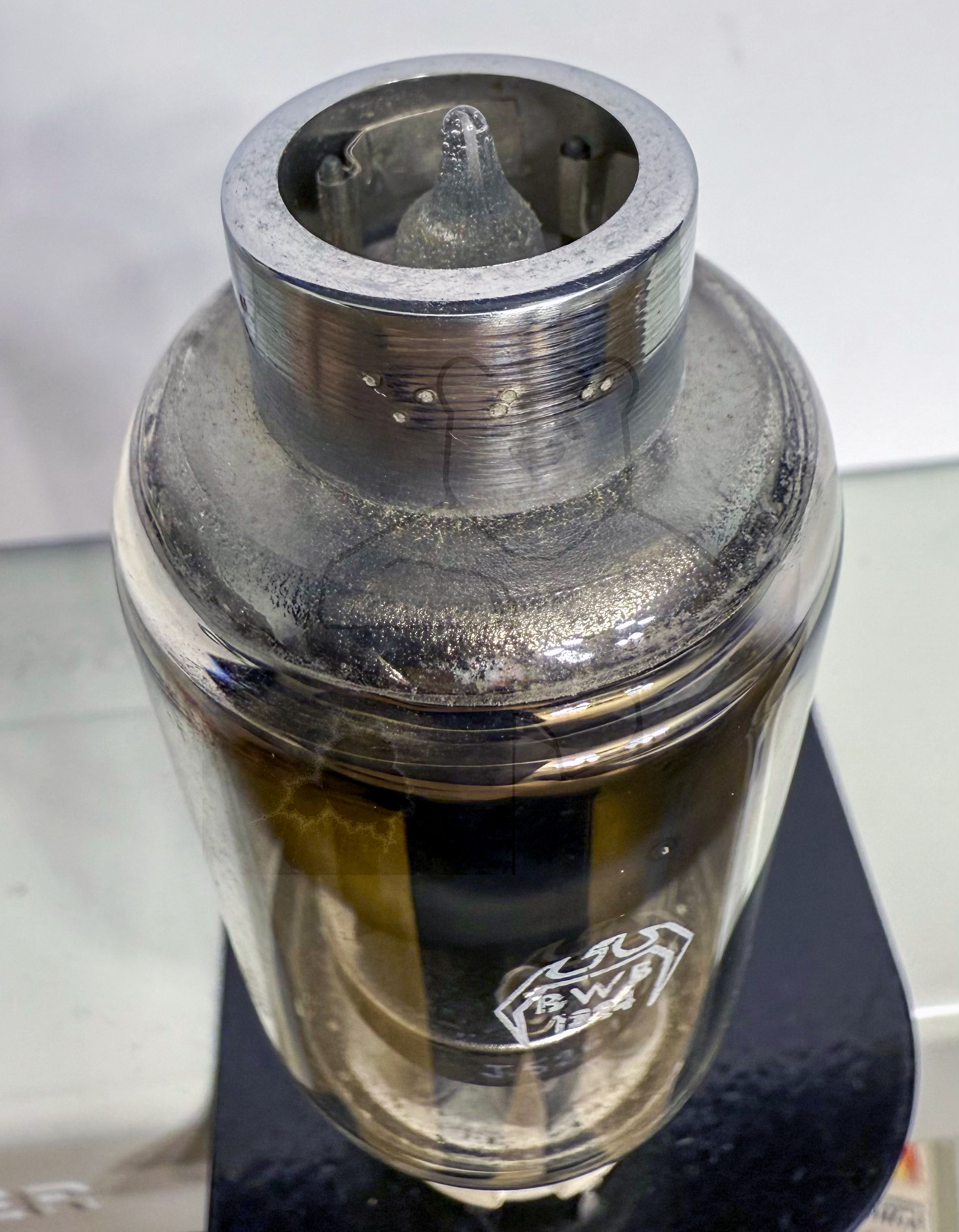

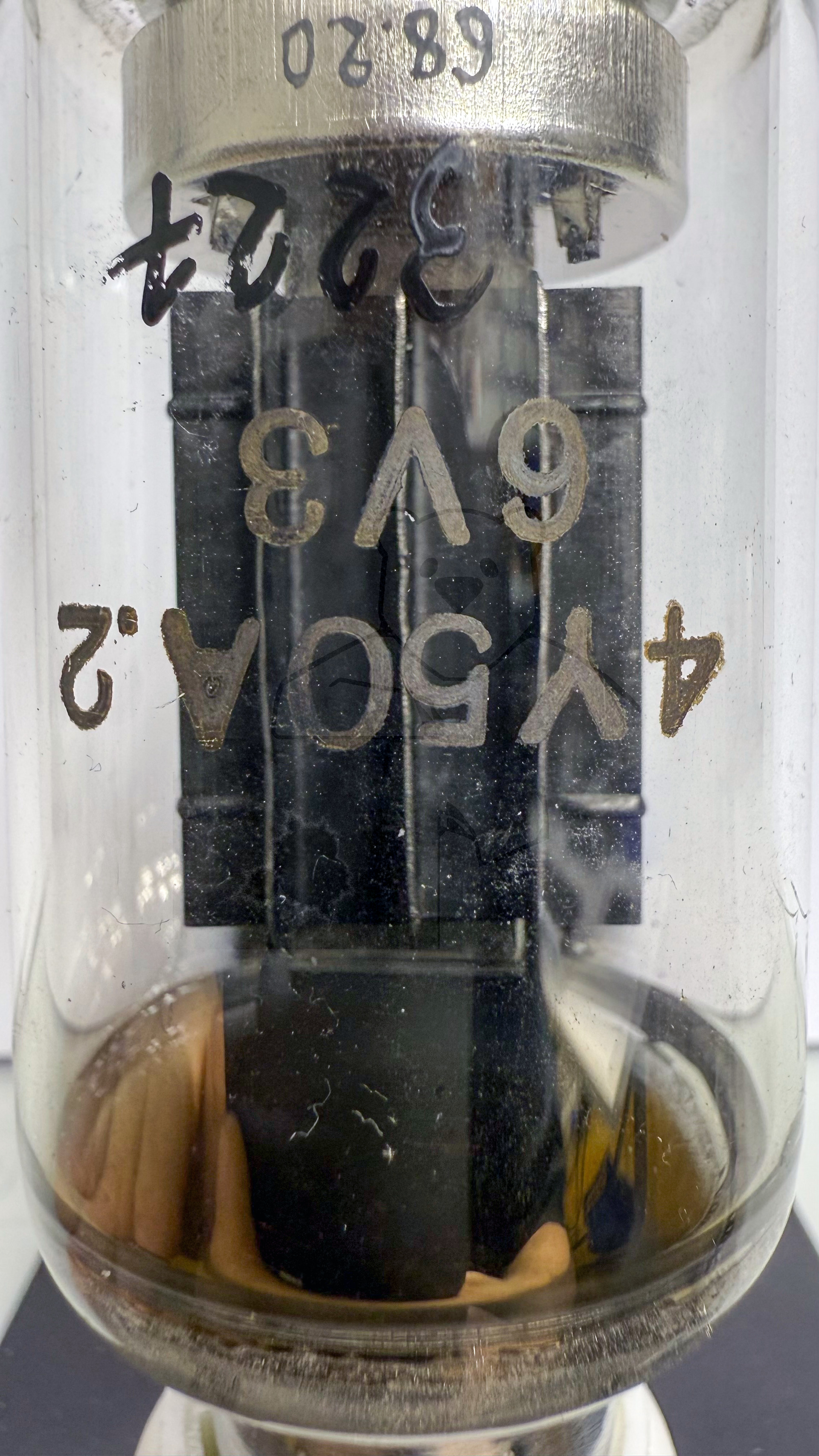

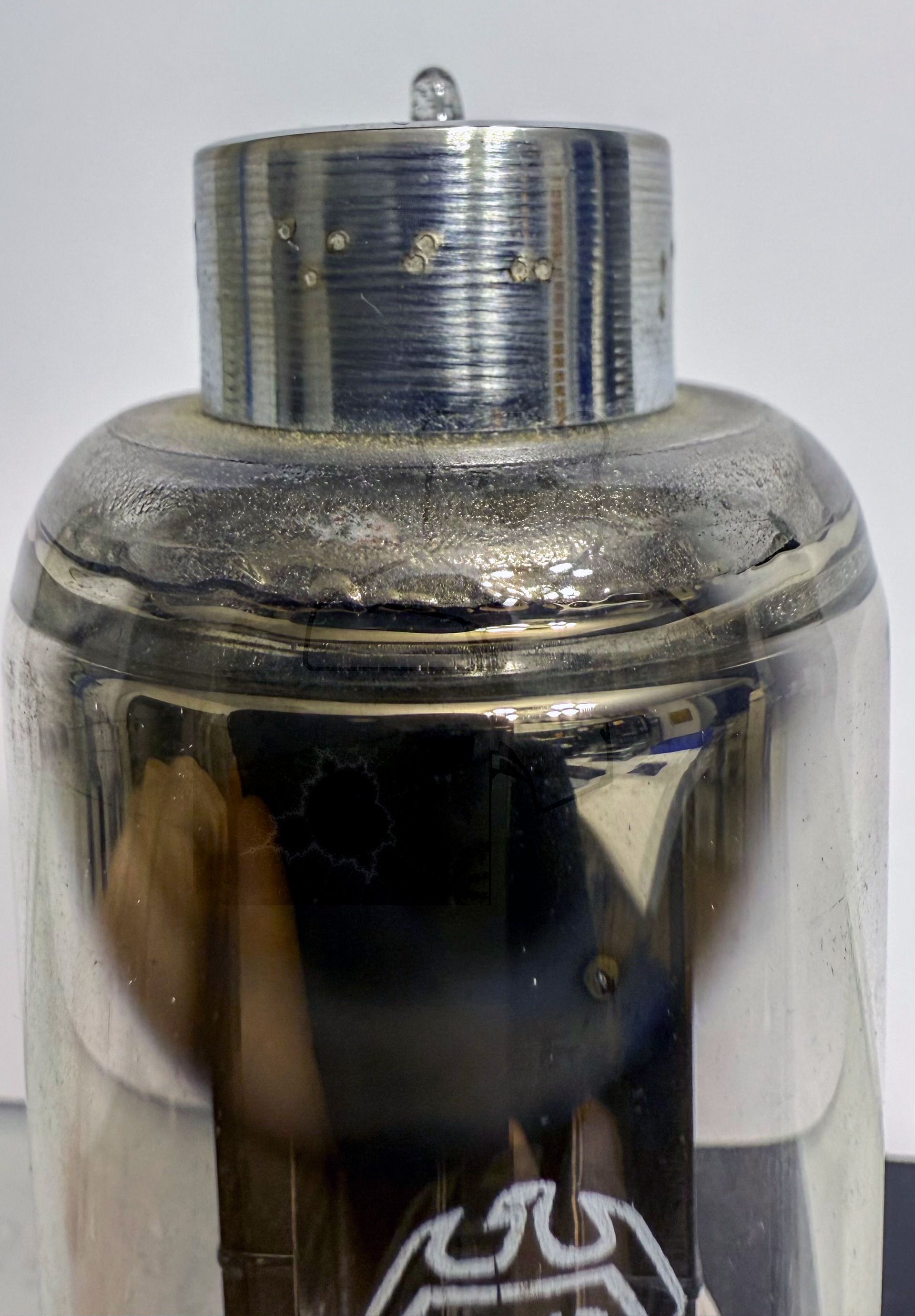

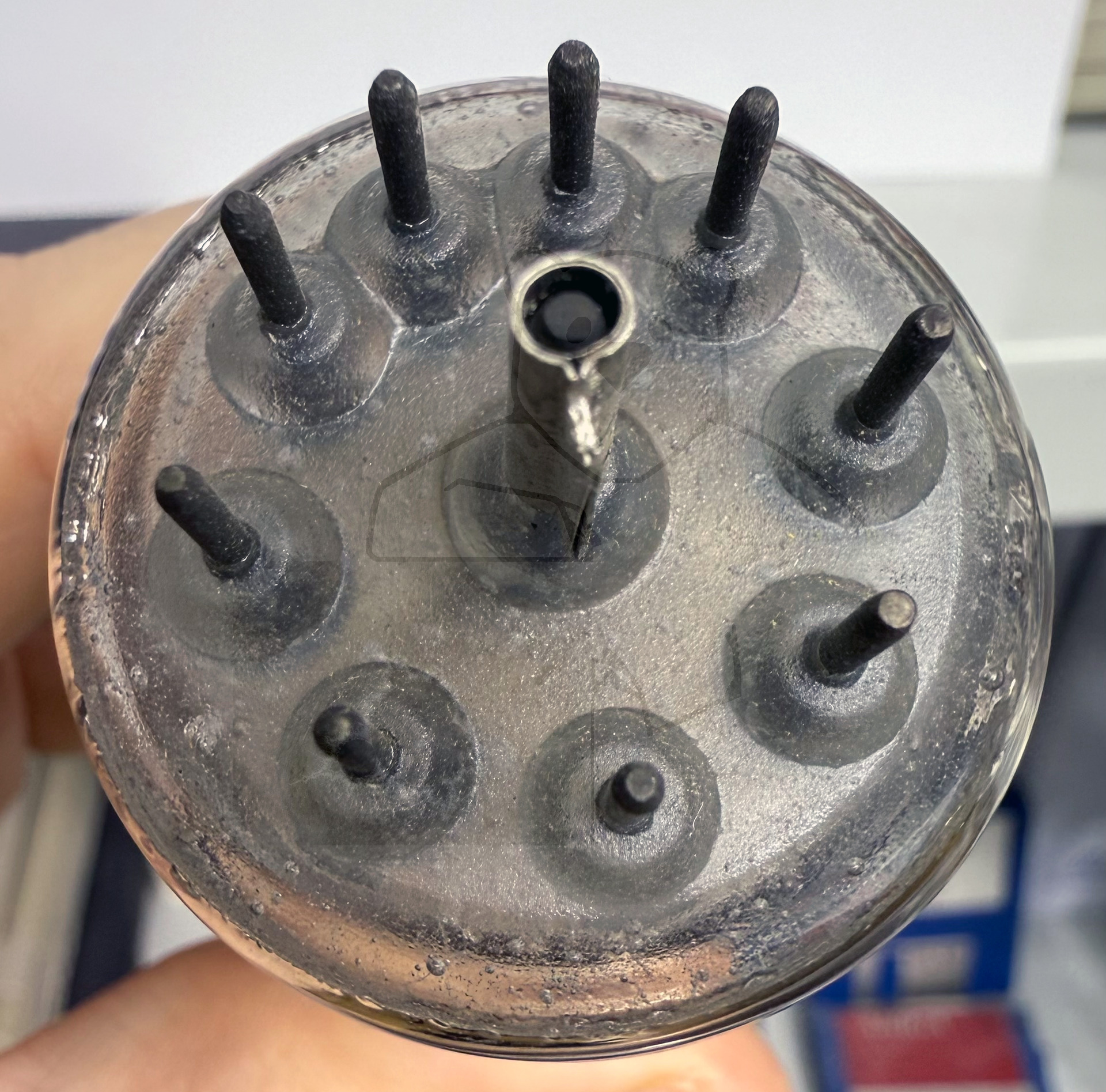

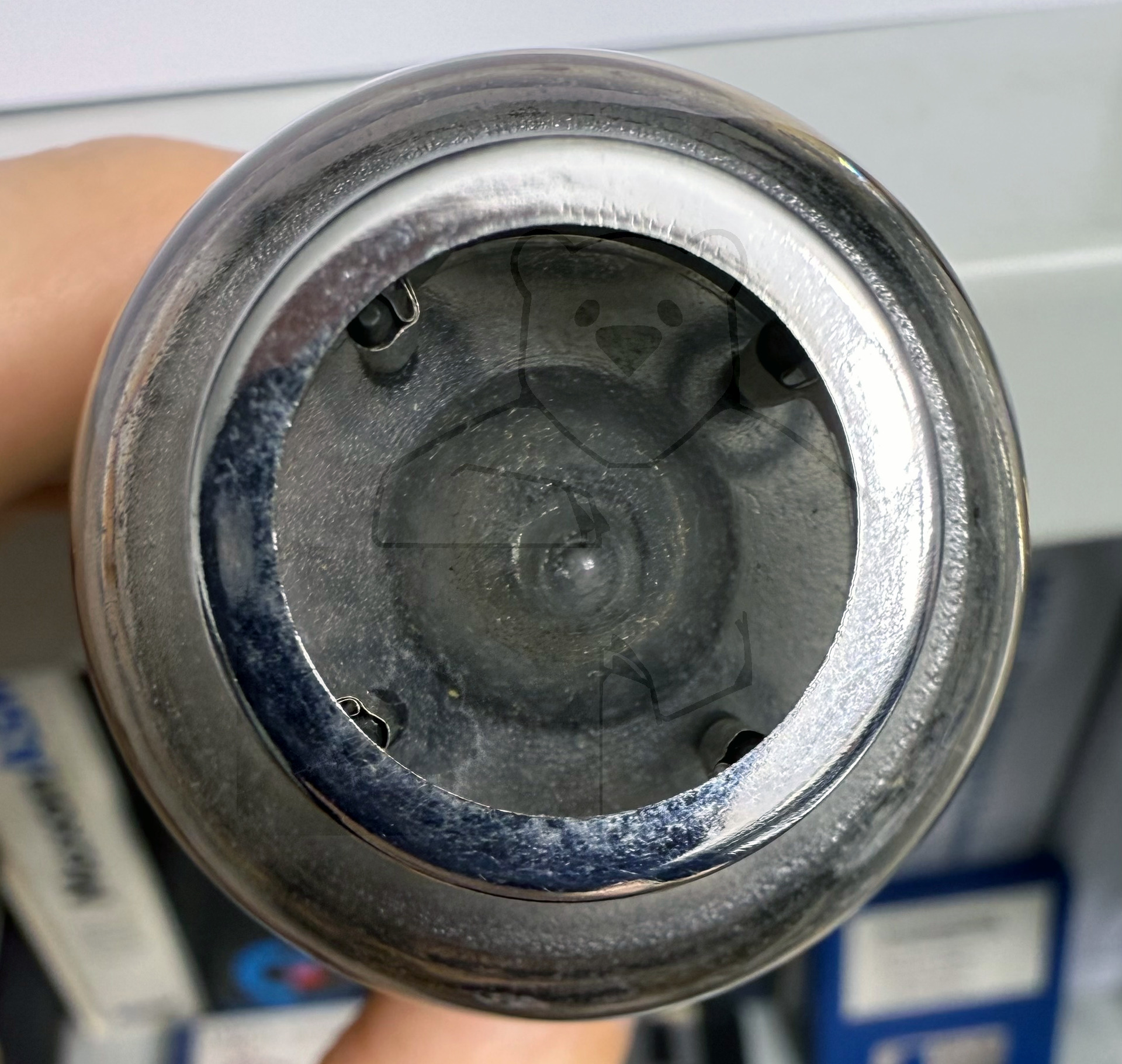

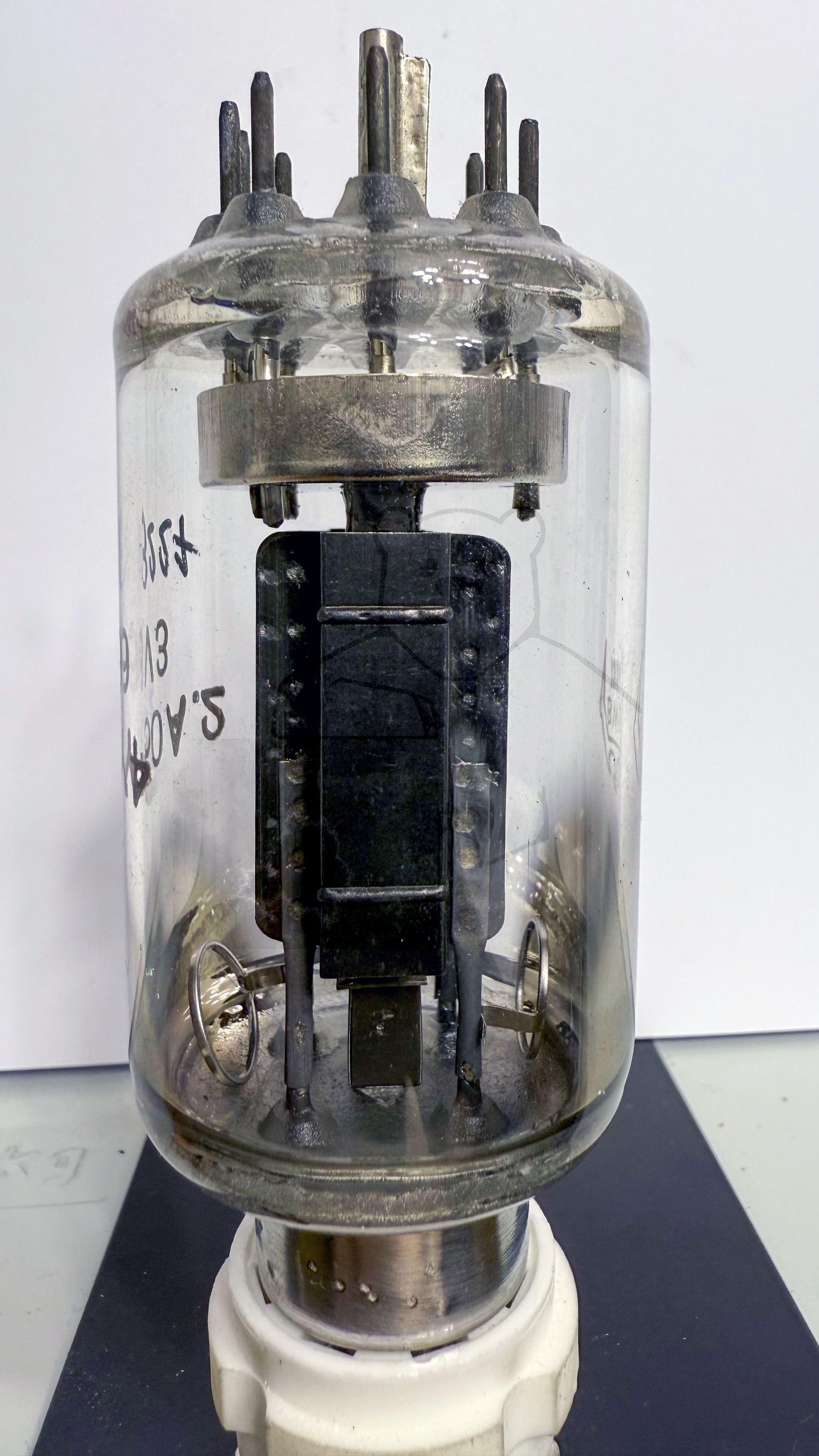

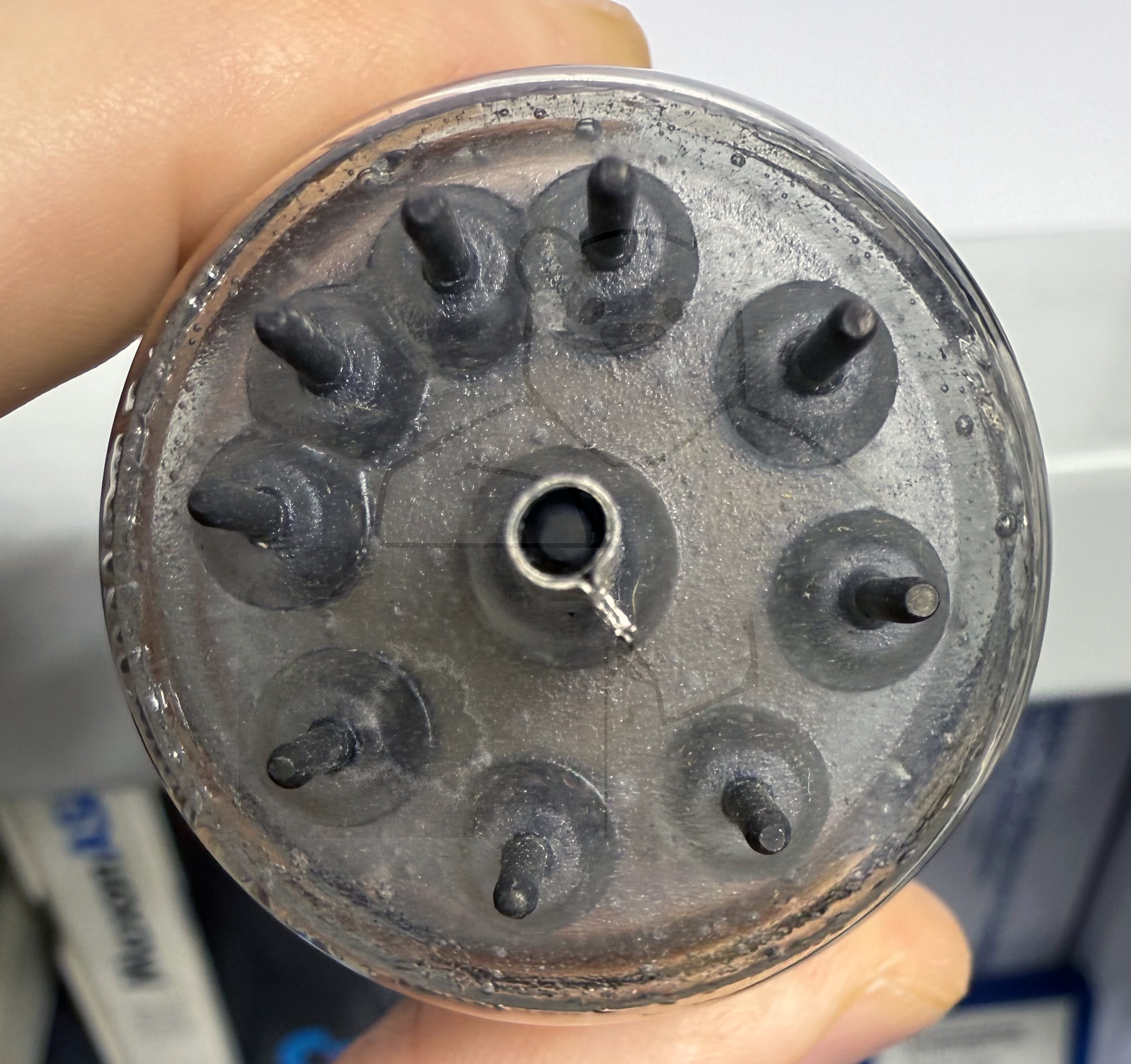

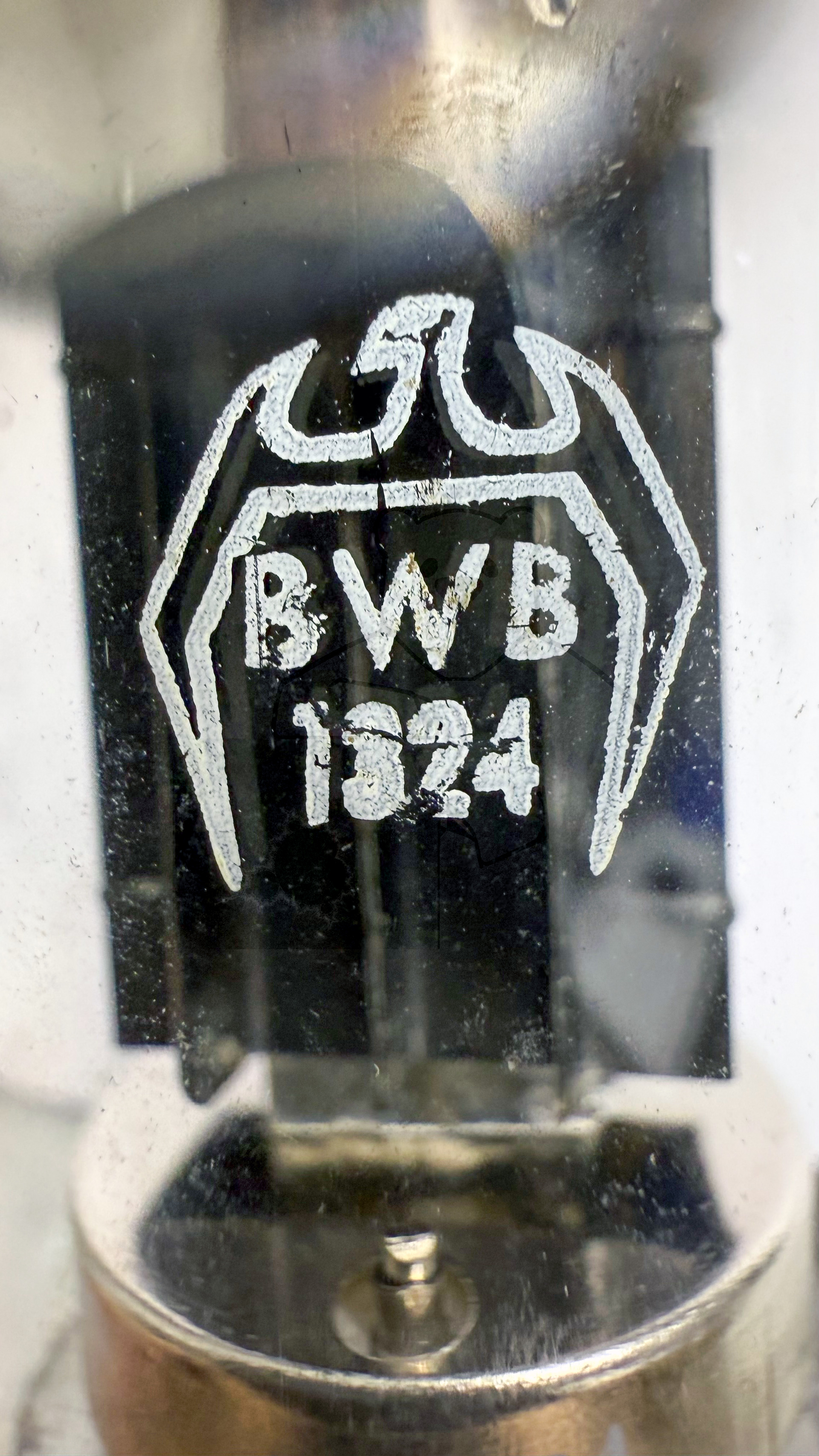

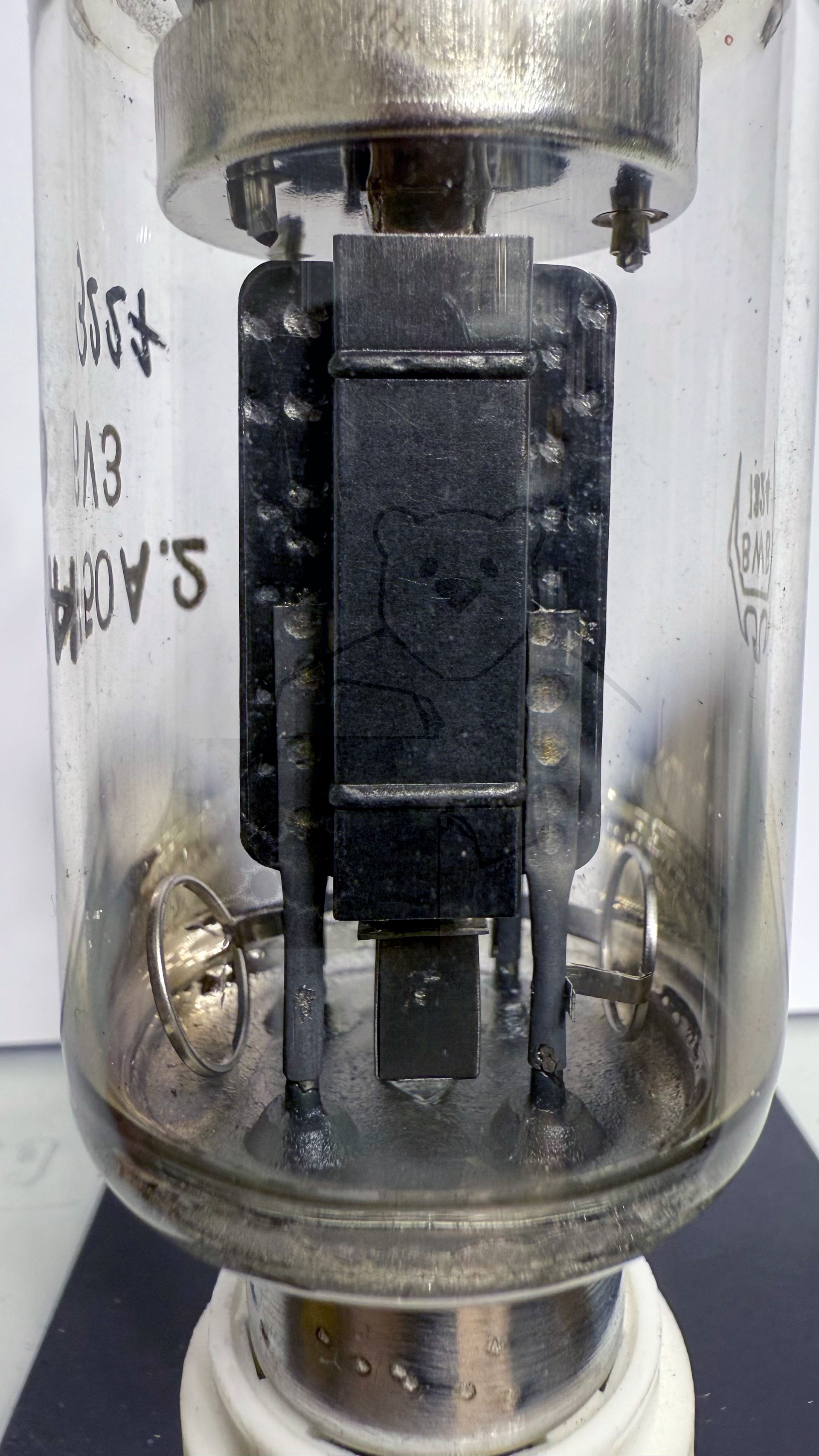

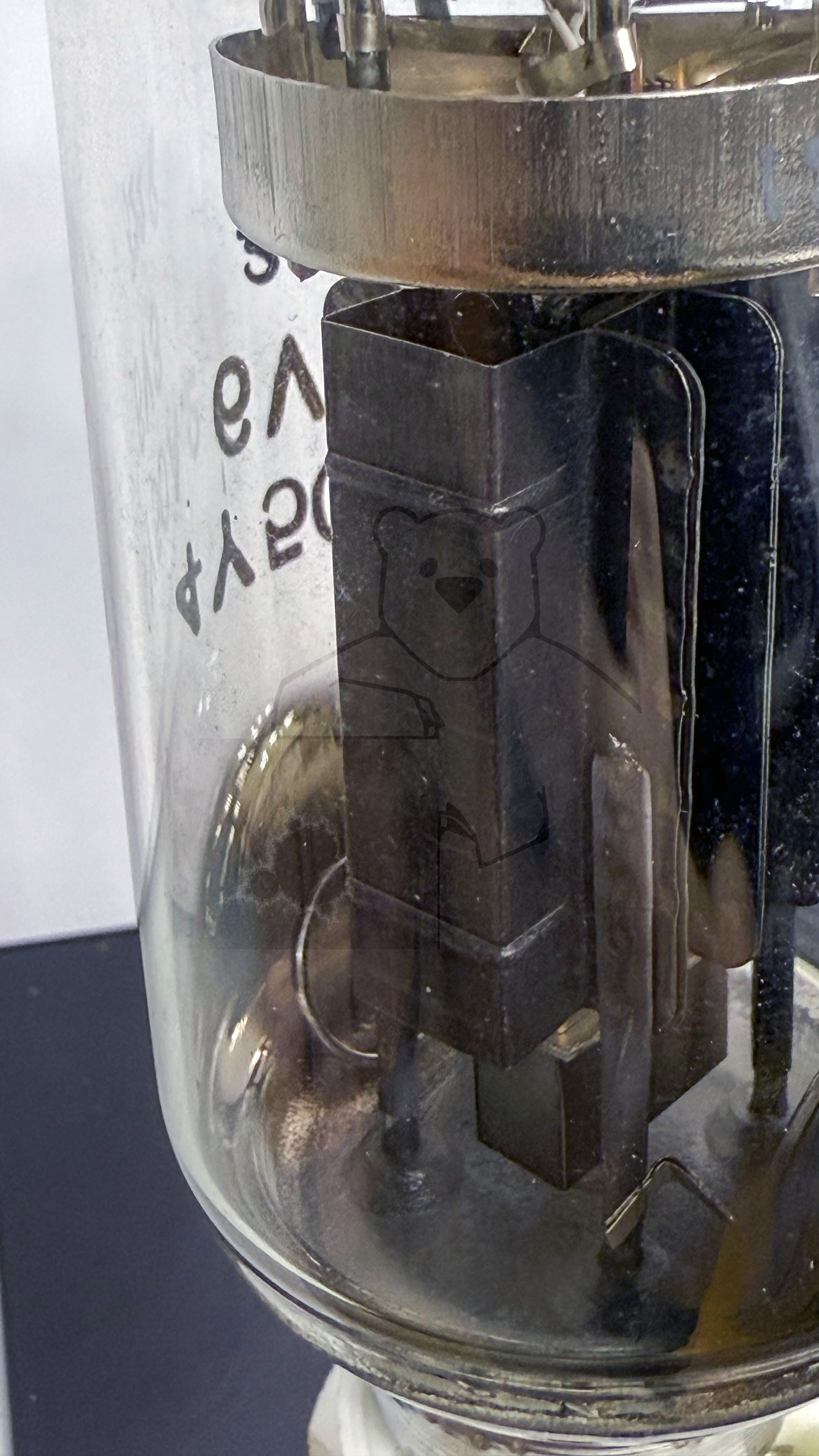

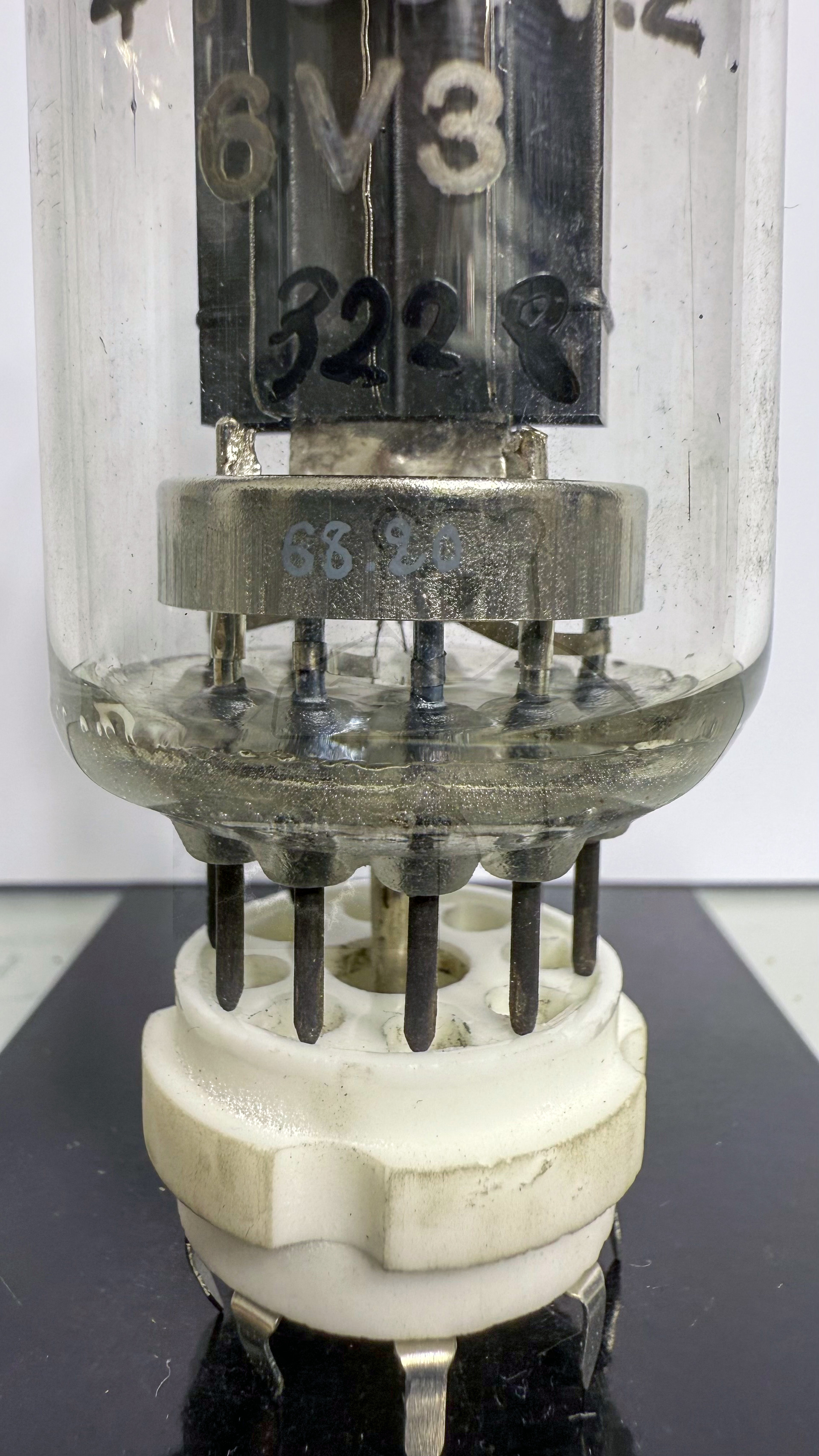

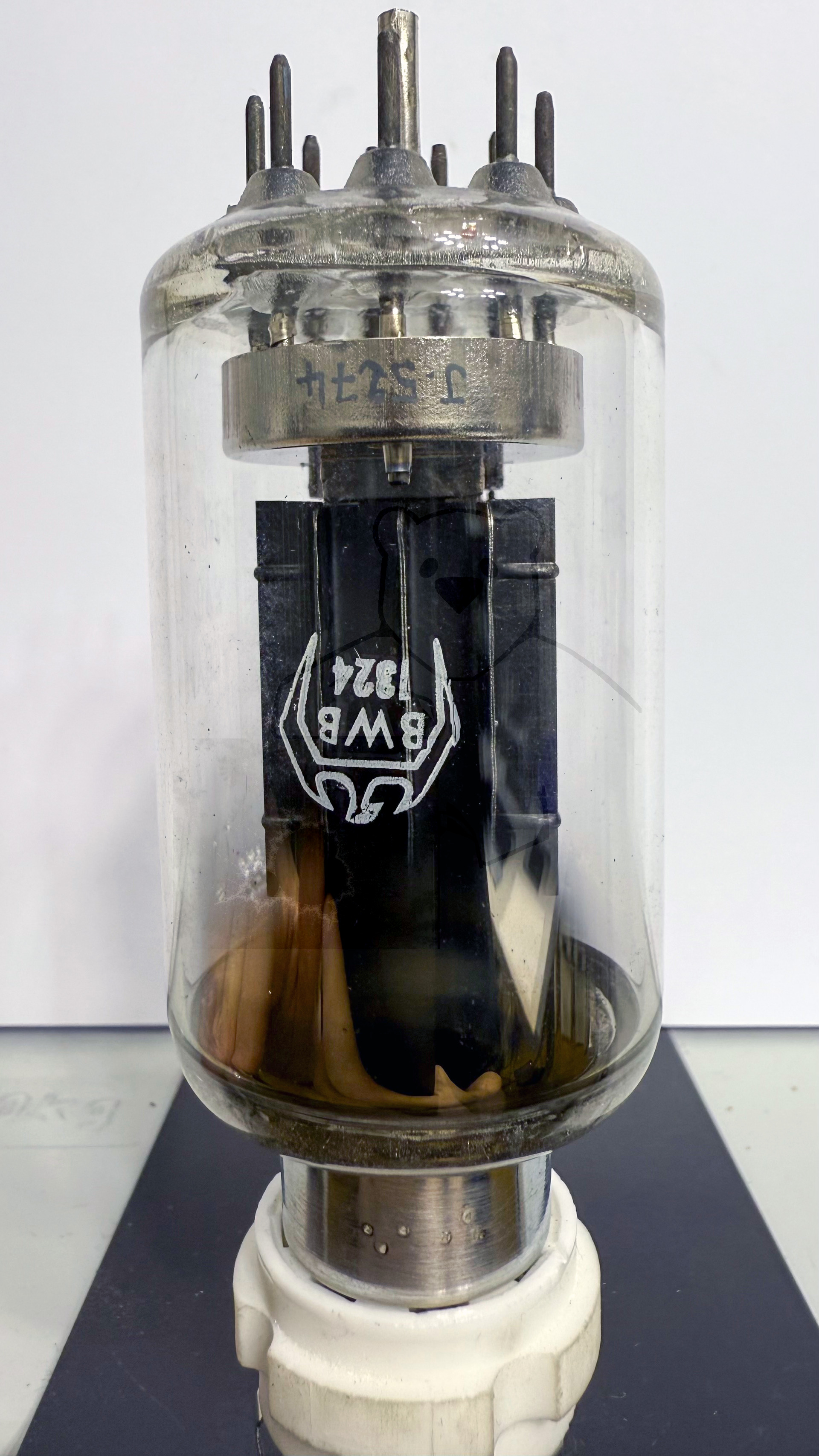

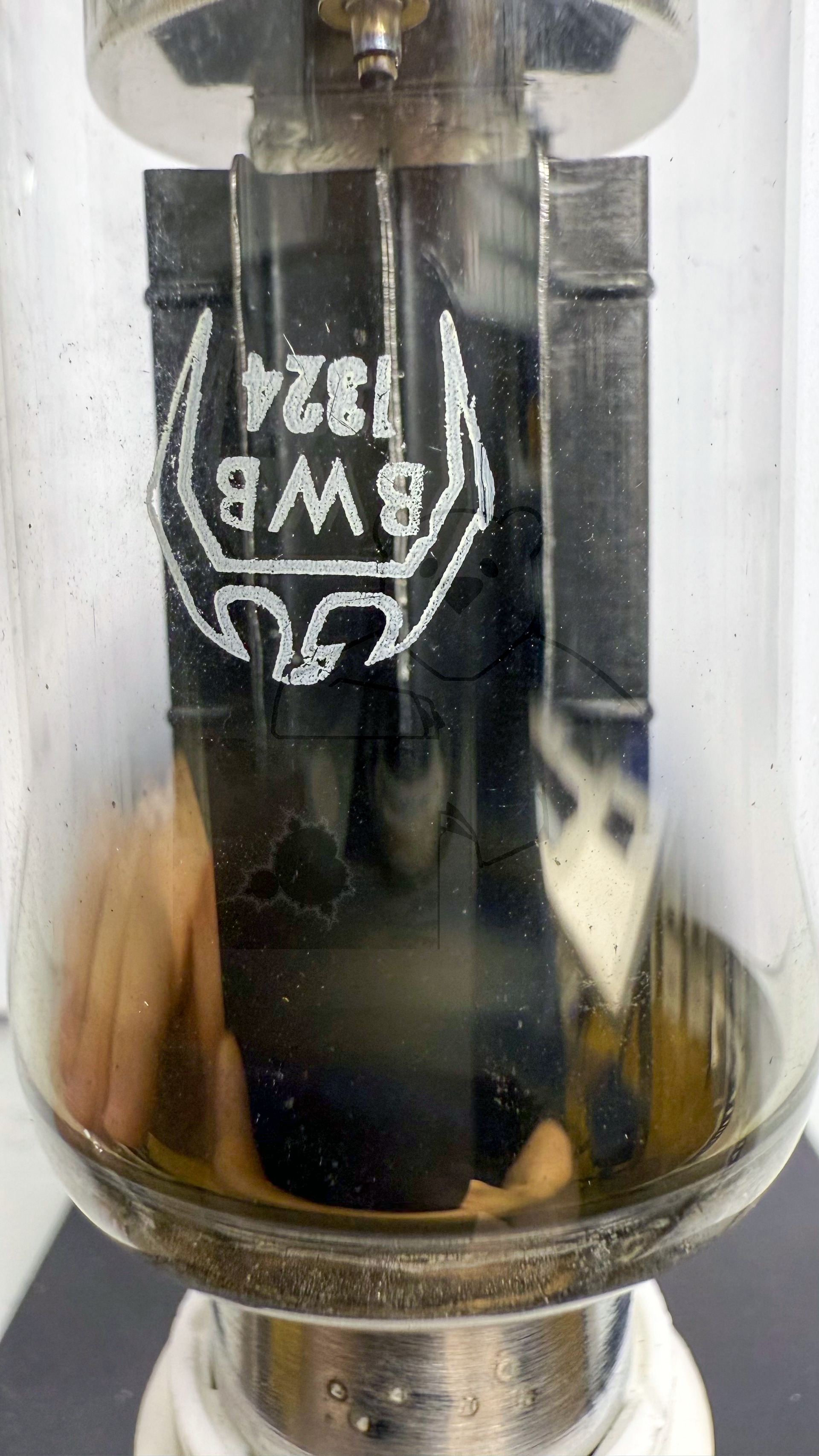

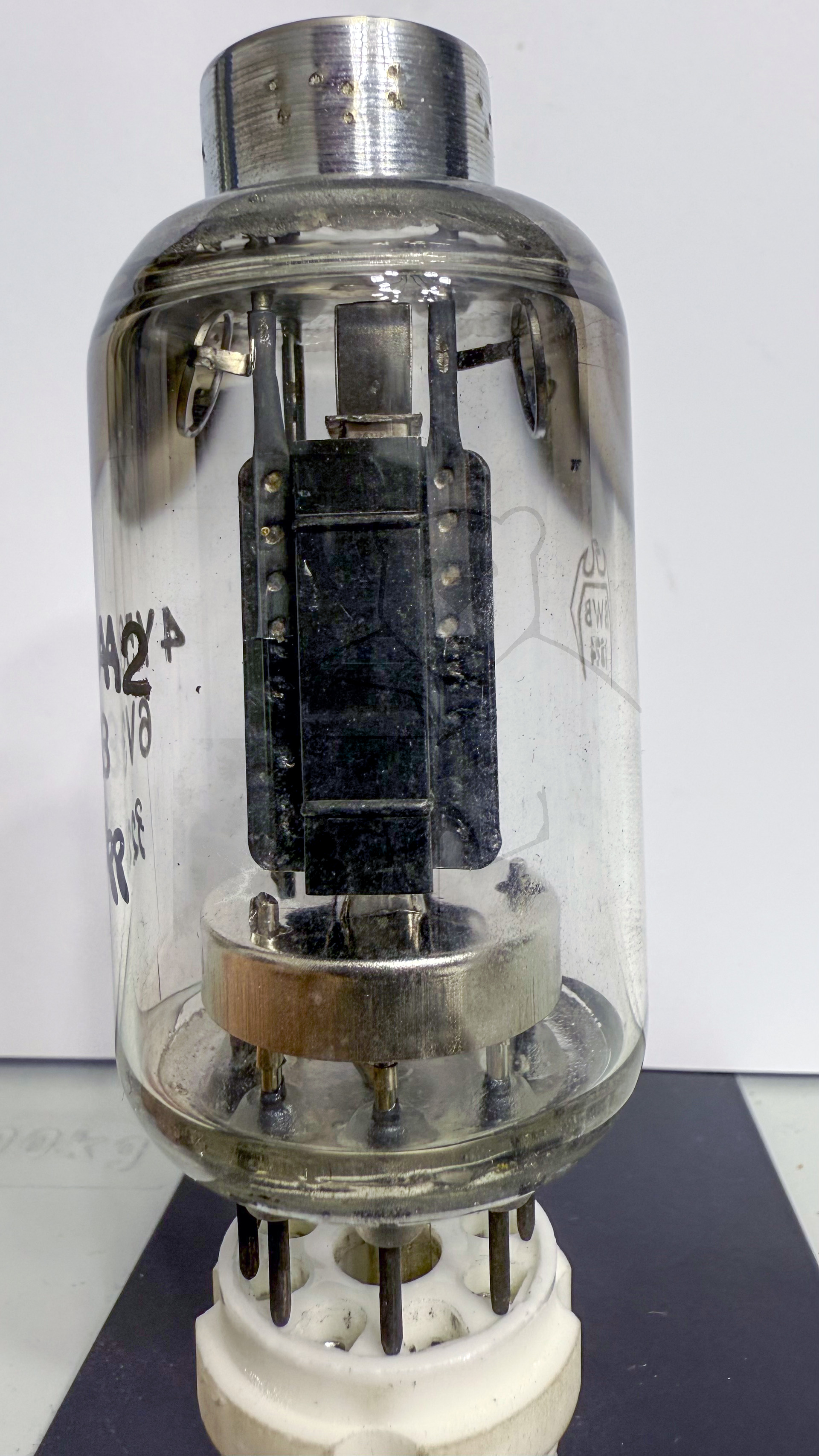

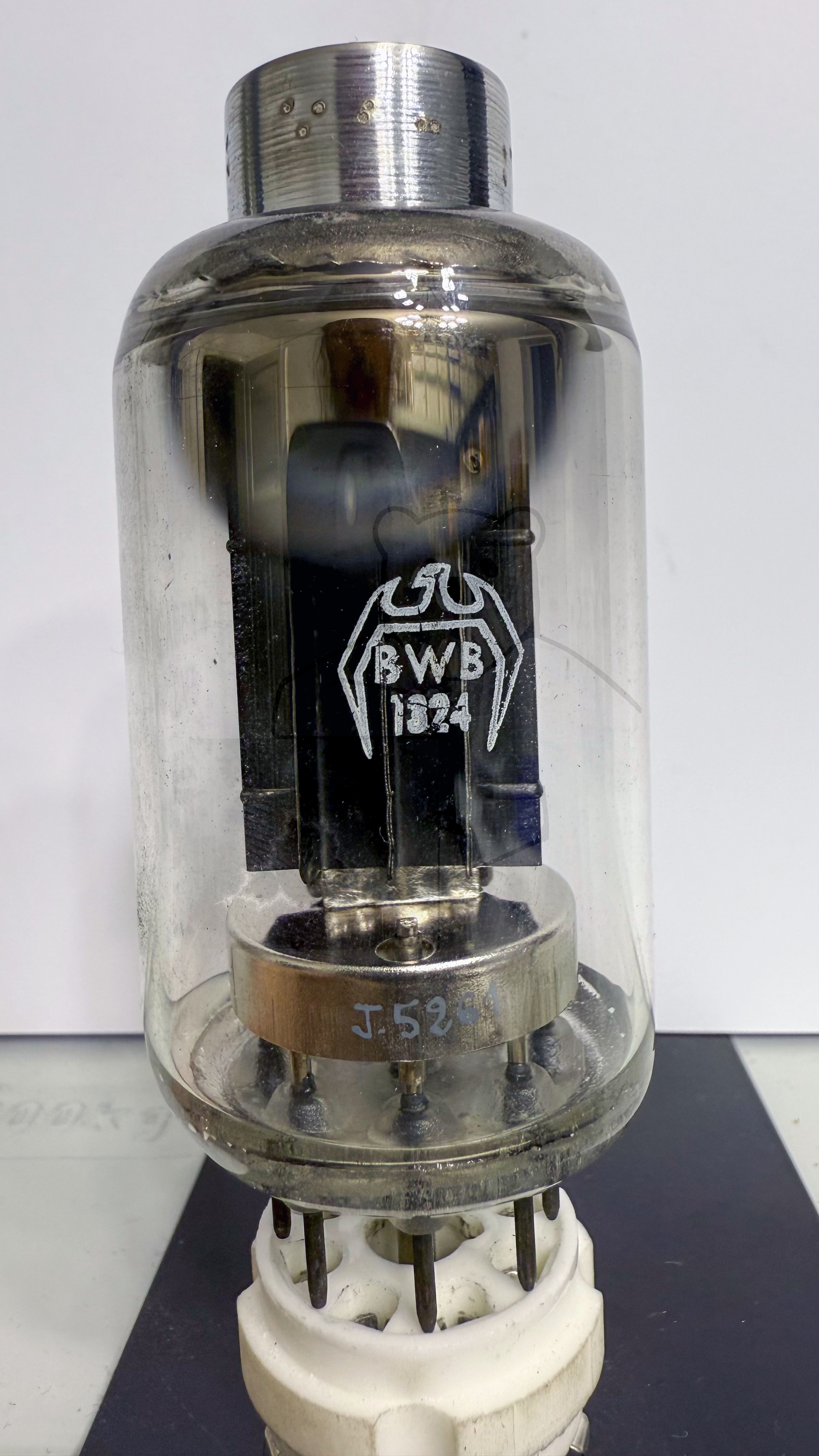

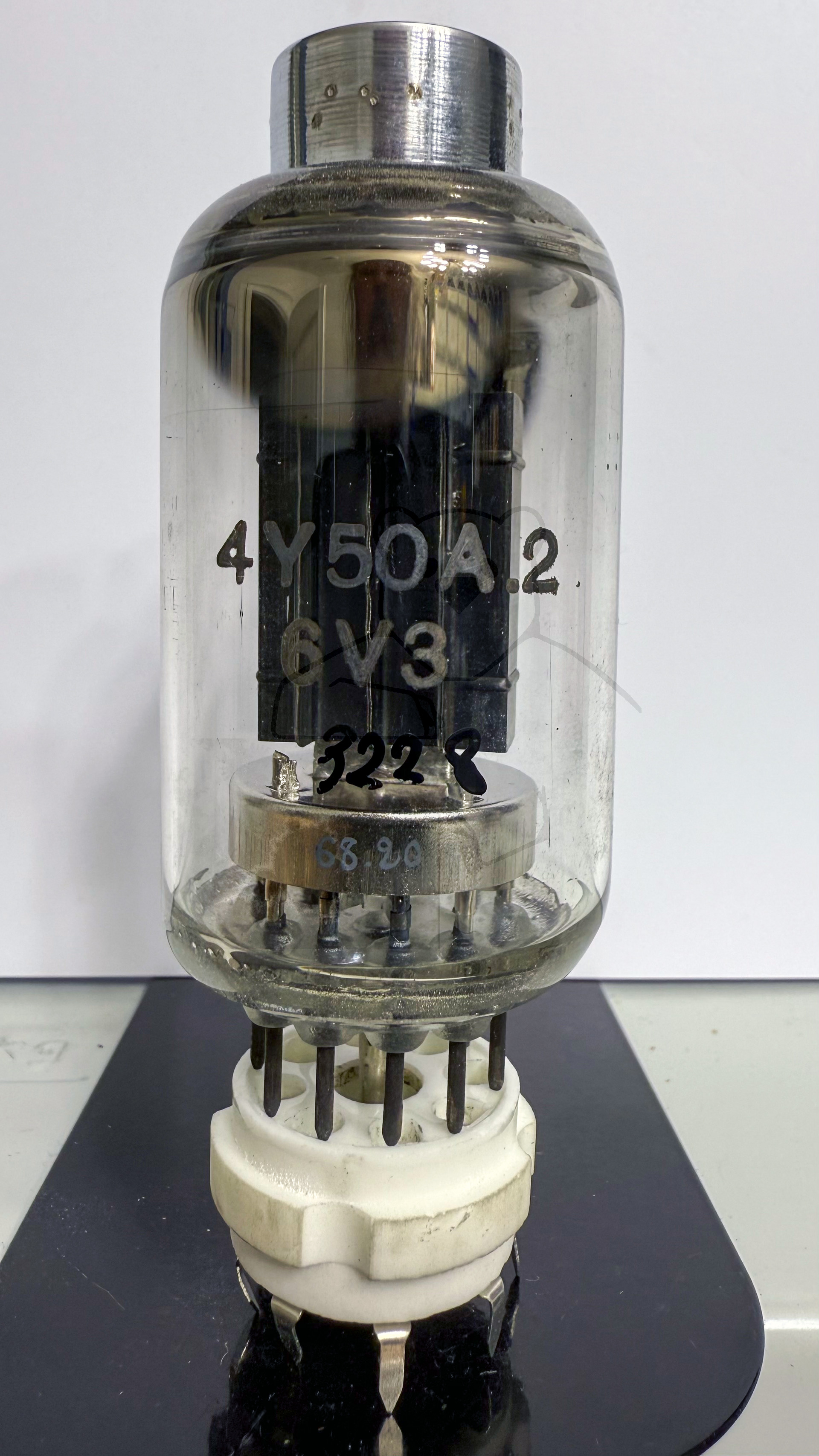

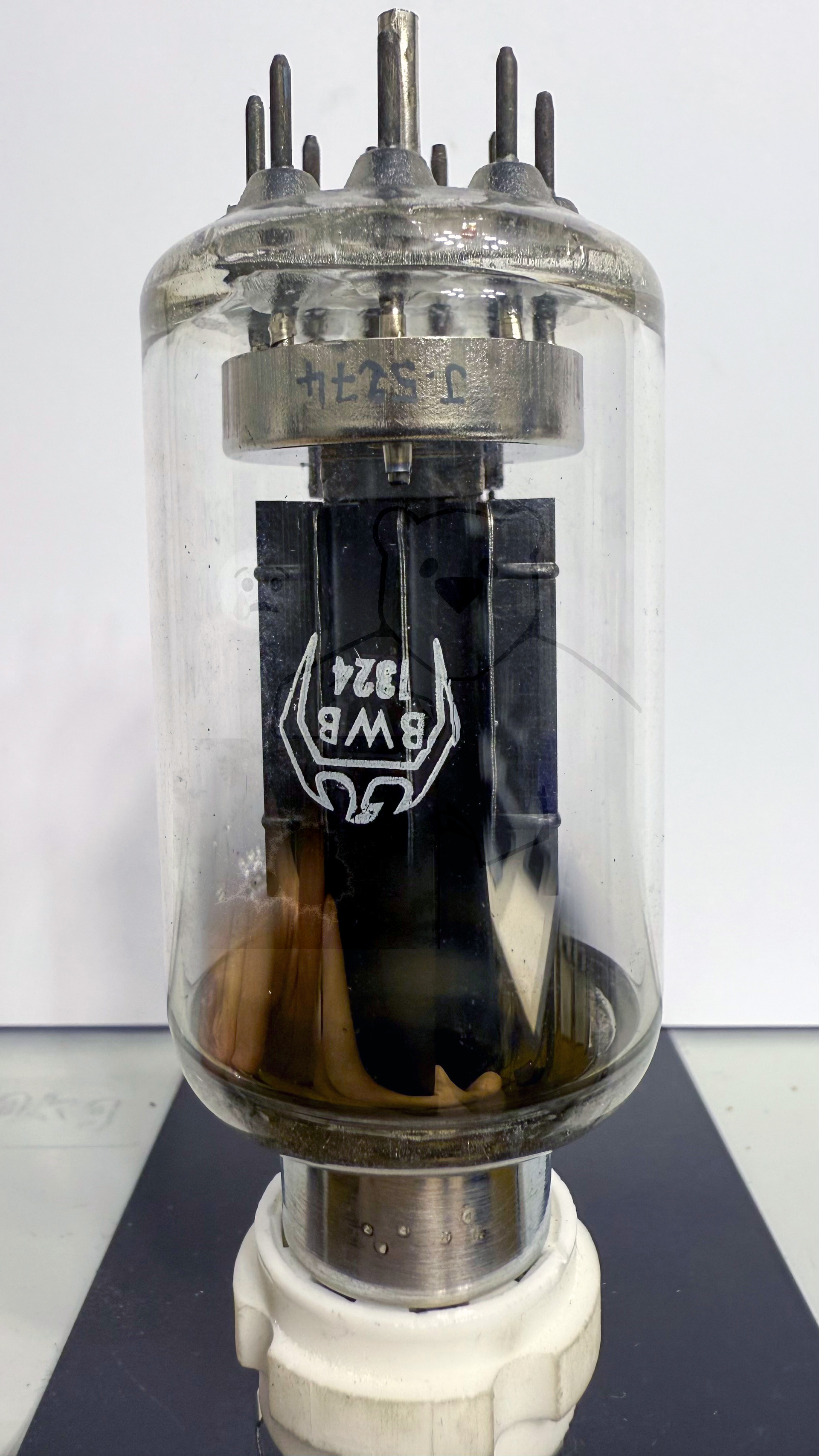

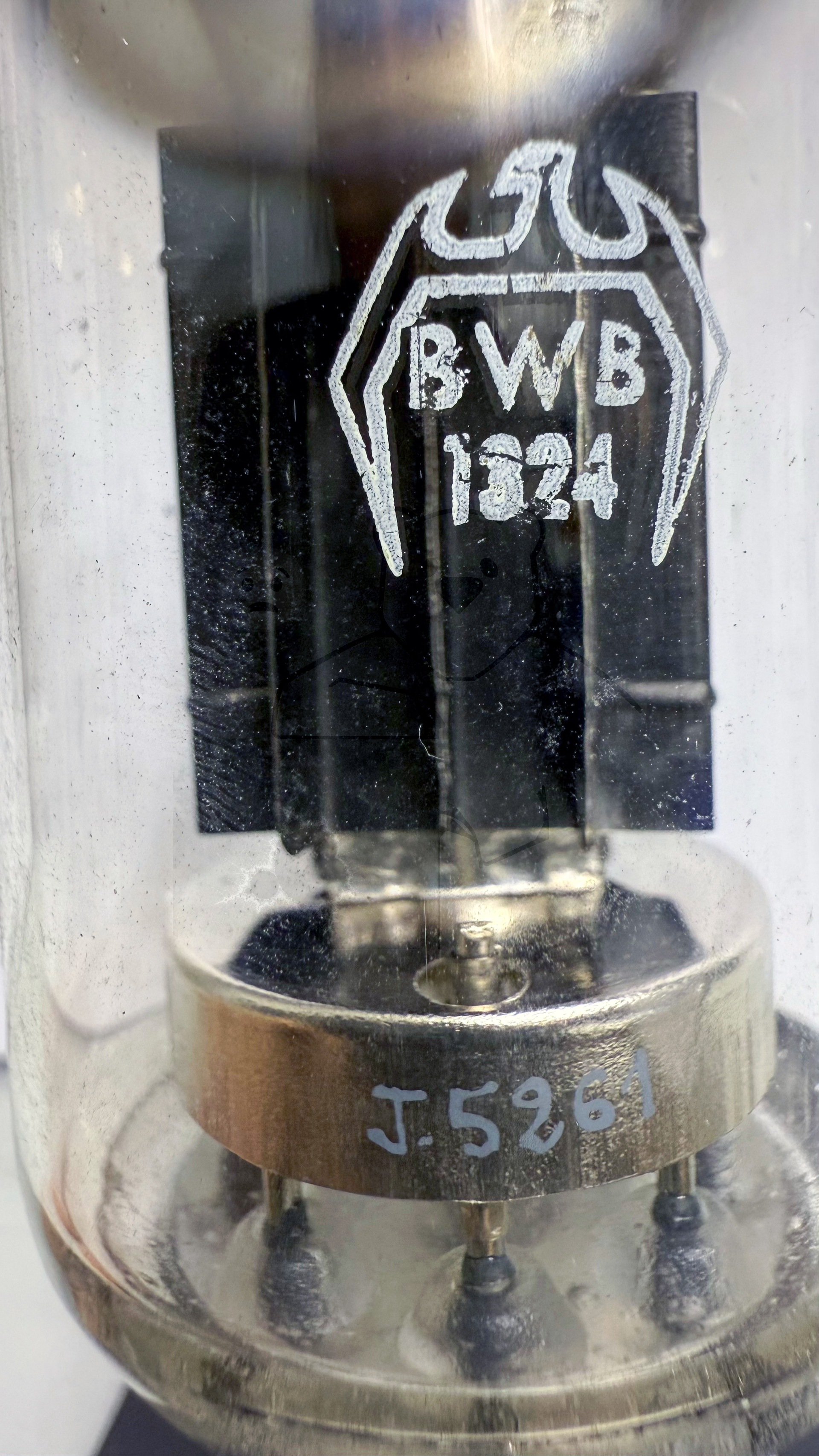

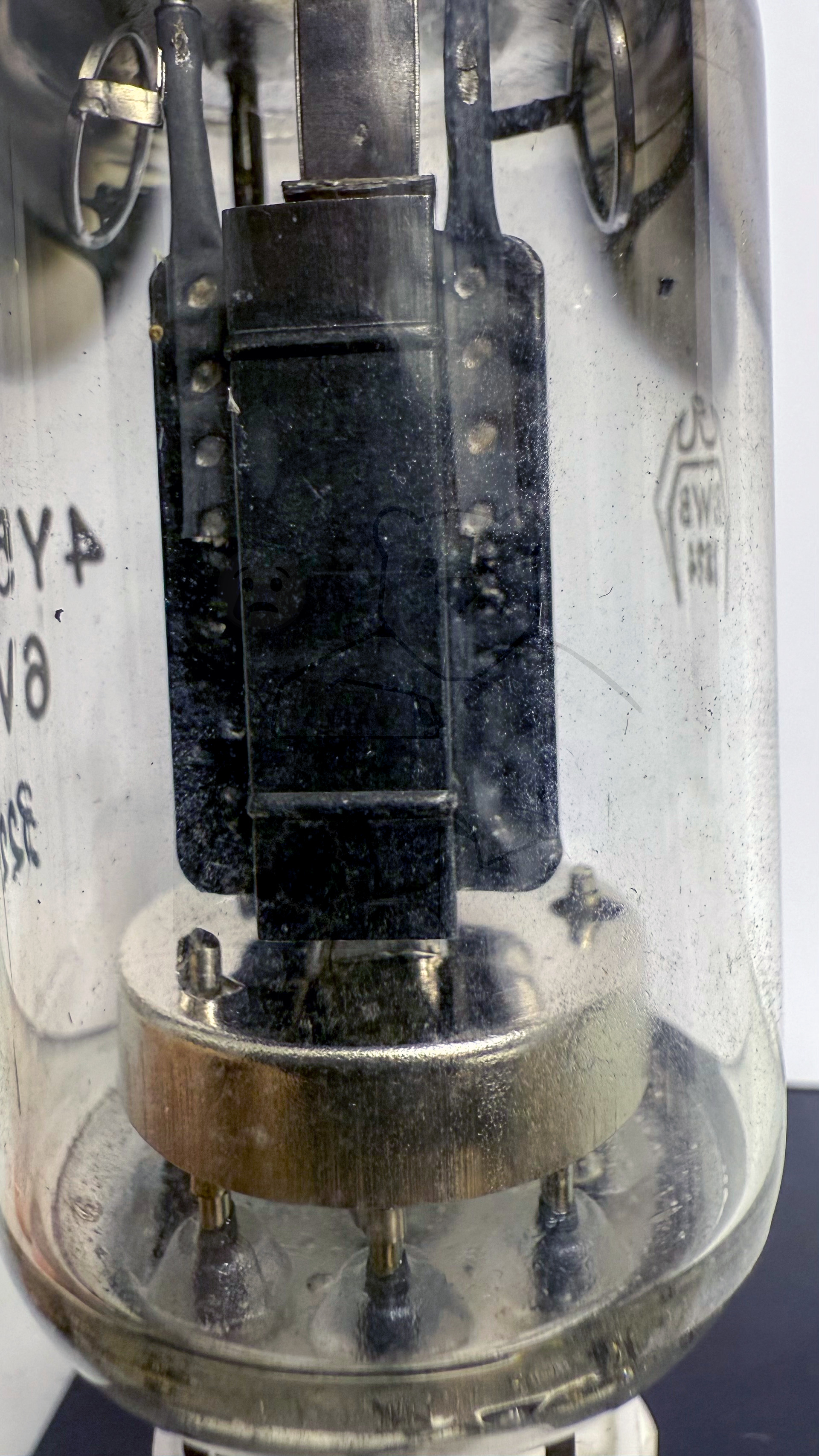

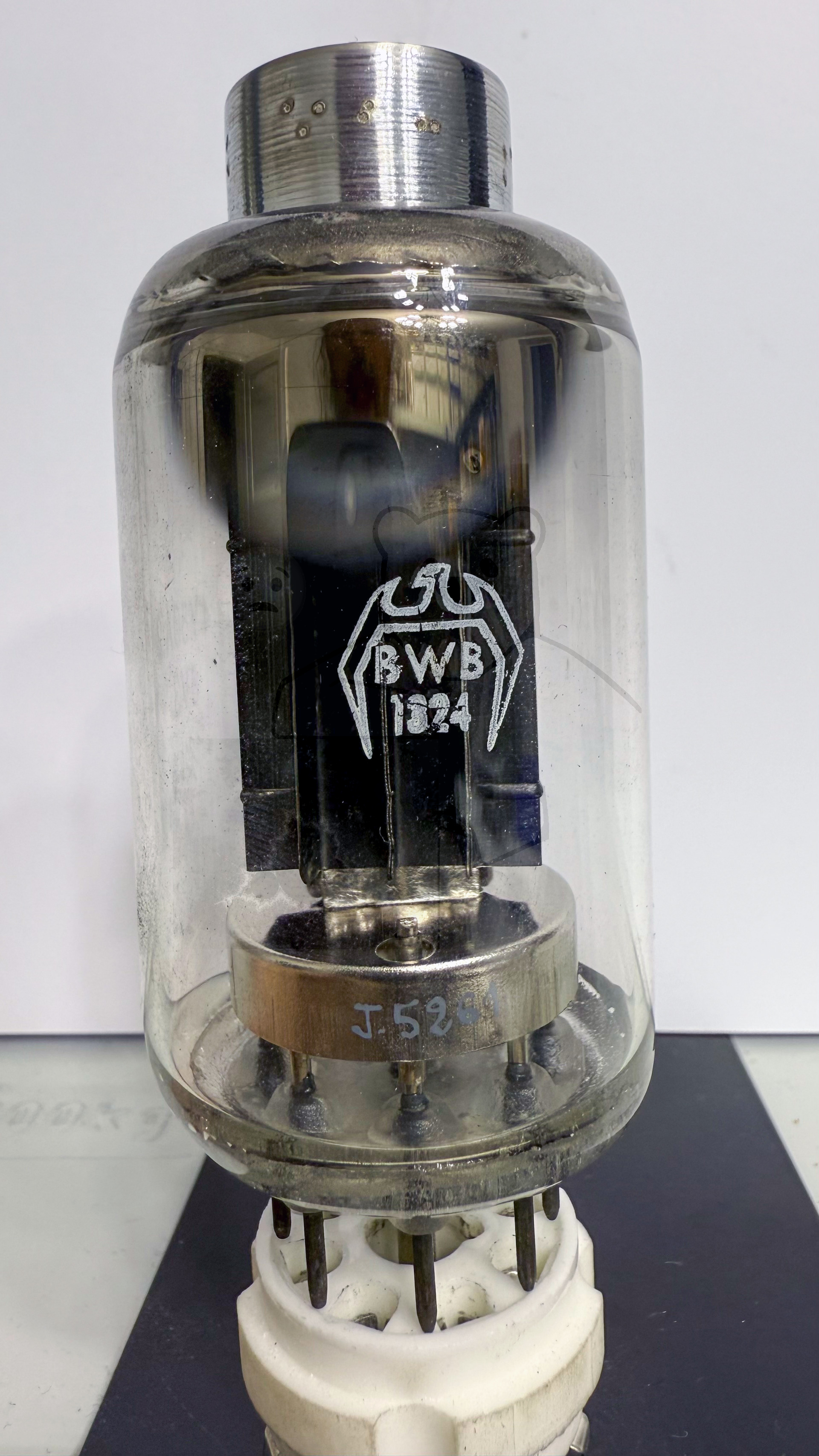

Daten und Bilder der Röhre: 4Y50A2

🔎 Beschreibung der Röhre: 4Y50A2

Name	4Y50A2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	03.06.2018 09:23:56

🔎 Beschreibung der Systeme für die Röhre: 4Y50A2

	System 1
Kathode	5
Gitter 1	3, 7
Gitter 2	4, 6
Gitter 3	2, 8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 9
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4Y50A2

Bildquelle: Mazda Datenblatt

🔎 Datenblätter zur Röhre: 4Y50A2
Datenblatt 4Y50A2 Mazda Belvu [www.tubedata.info].pdf (408 kB)
