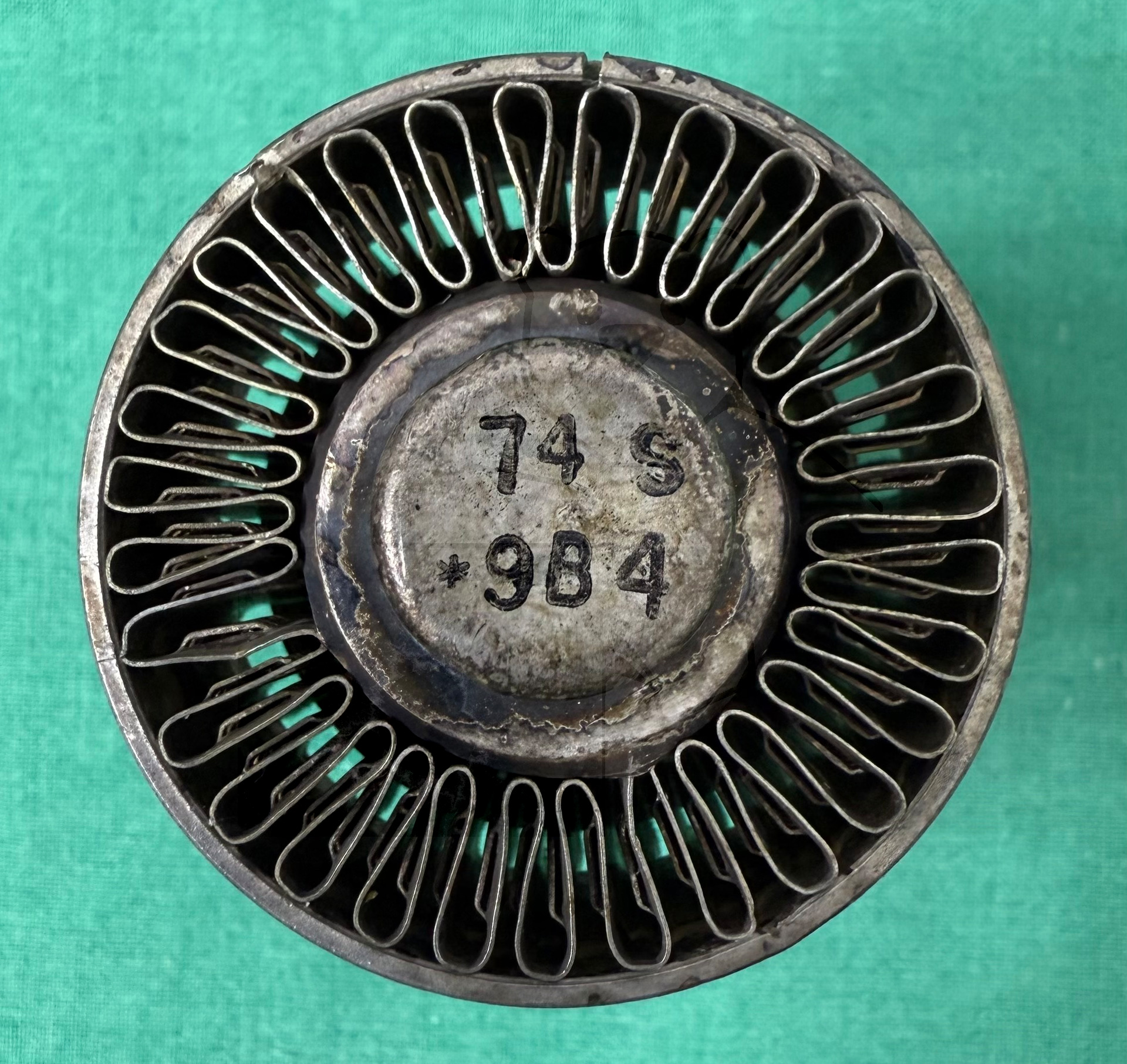

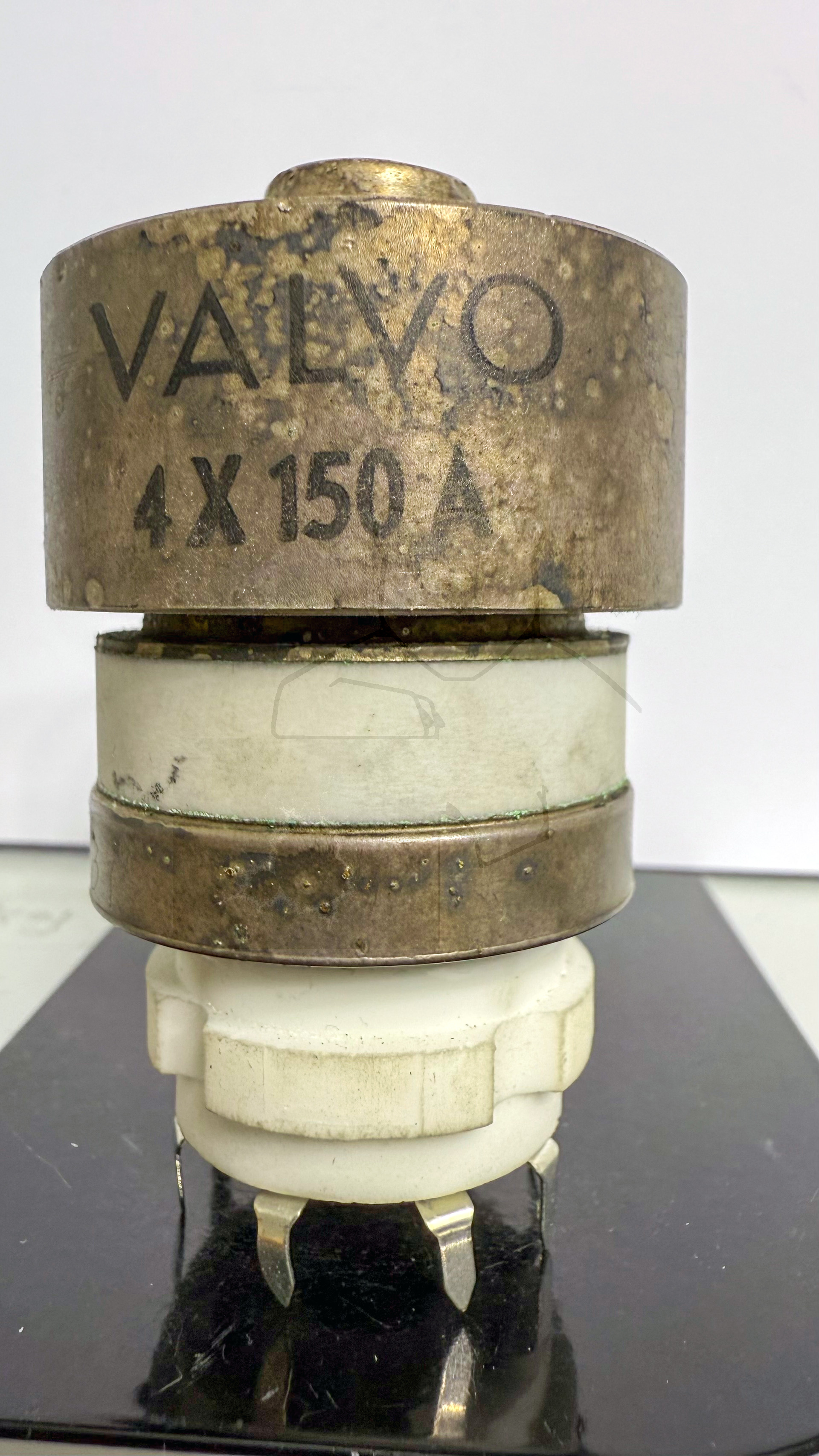

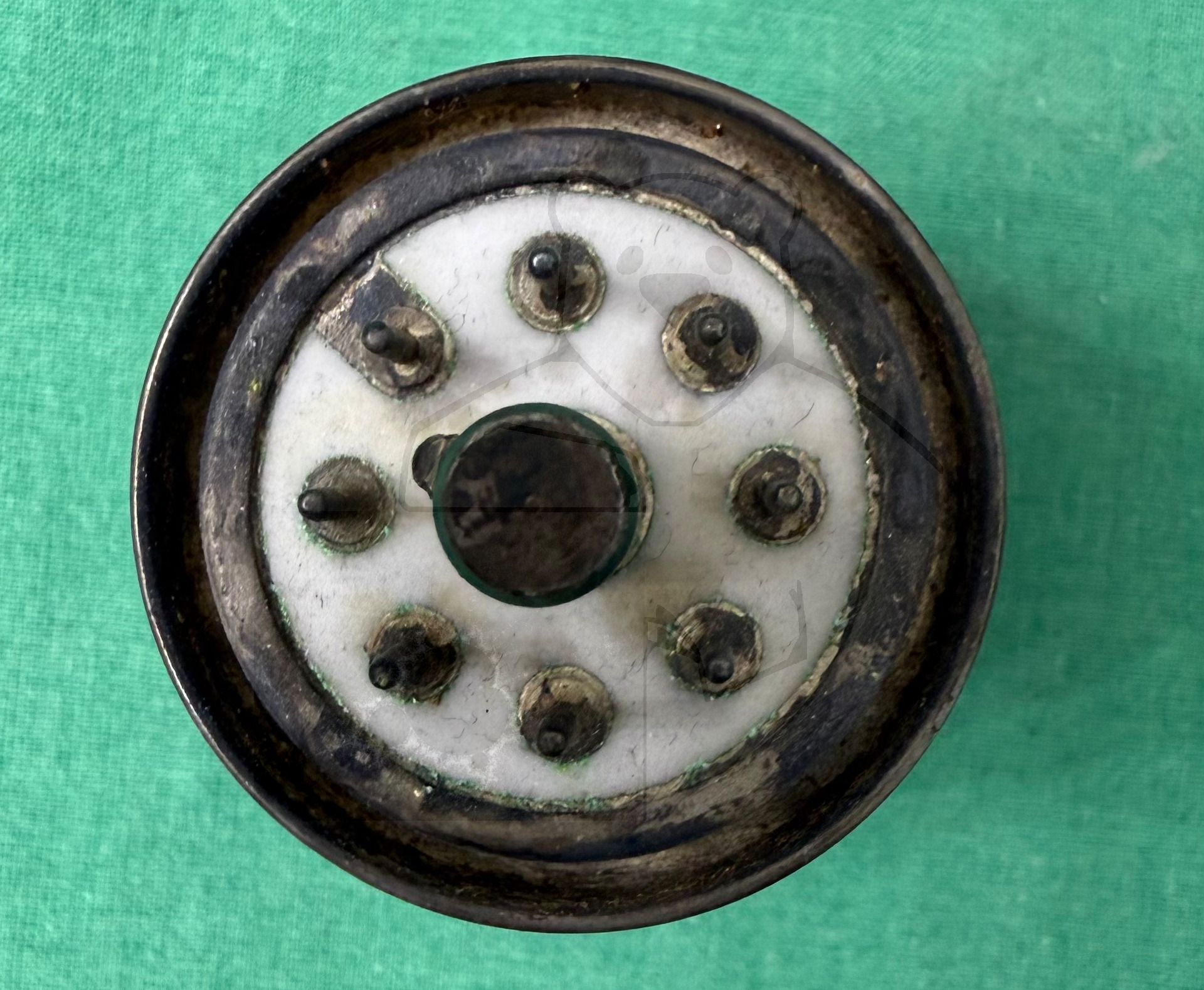

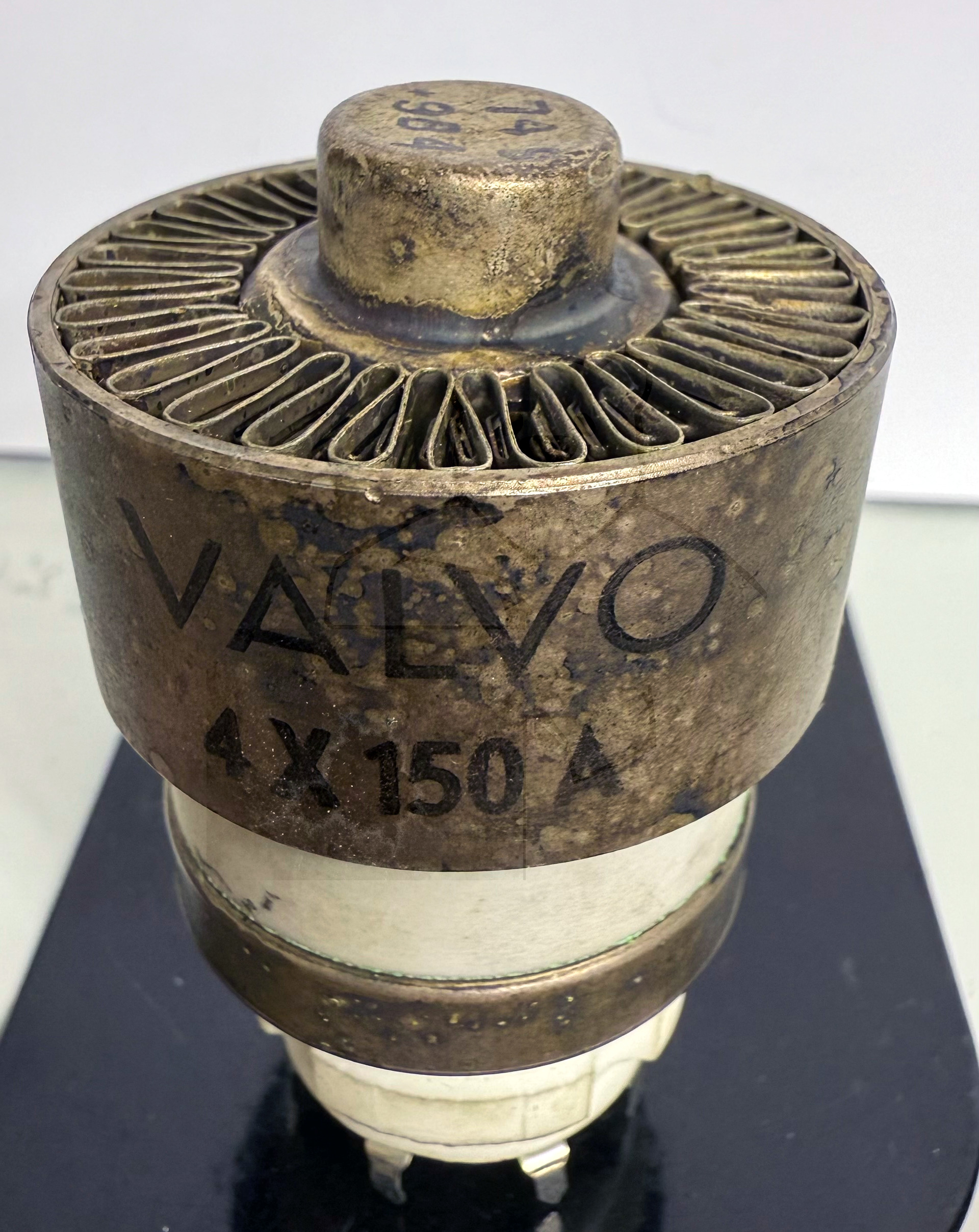

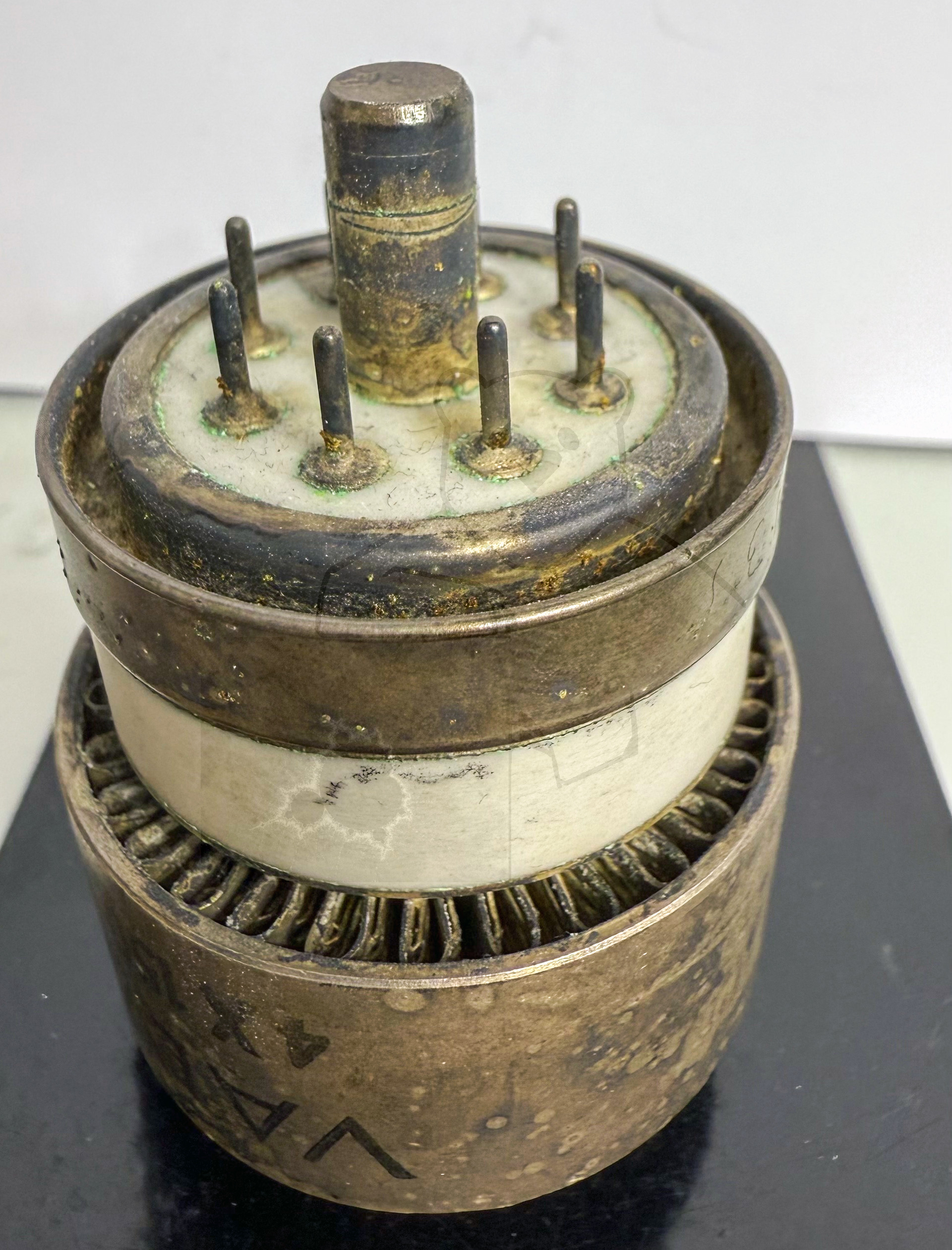

Daten und Bilder der Röhre: 4X150A

🔎 Beschreibung der Röhre: 4X150A

Name	4X150A
Vergleichsname	7034
Heizspannung (Volt)	6
Heizstrom (Ampère)	2,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen
Letzte Änderung	10.08.2018 05:20:43

🔎 Beschreibung der Systeme für die Röhre: 4X150A

	System 1
Kathode	2, 4, 6, 8
Gitter 1	Seitenkontakt
Gitter 2	1, Seitenkontakt
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	3, 7
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

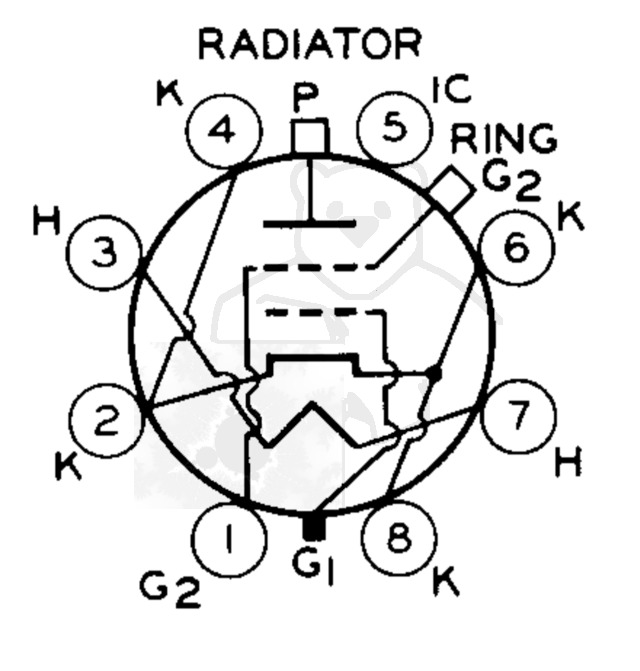

🔎 Sockelschaltung der 4X150A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 4X150A
Datenblatt 4X150A 7034 RCA Version 1.pdf (965 kB)
Datenblatt 4X150A 7034 RCA Version 2.pdf (744 kB)
Datenblatt 4X150A Eimac [www.tubedata.info].pdf (997 kB)
Datenblatt 4X150A Svetlana [www.tubedata.info].pdf (369 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
