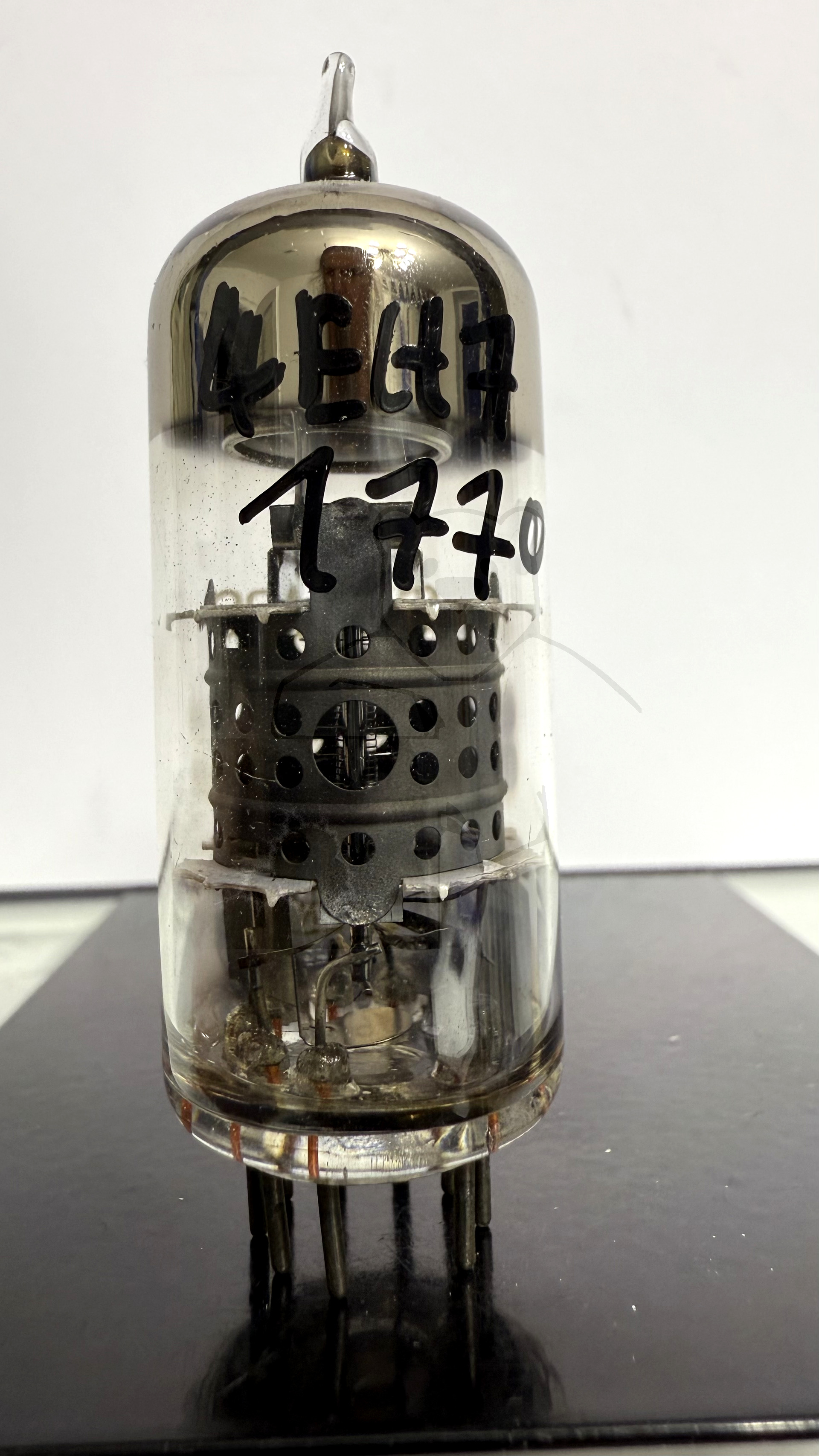

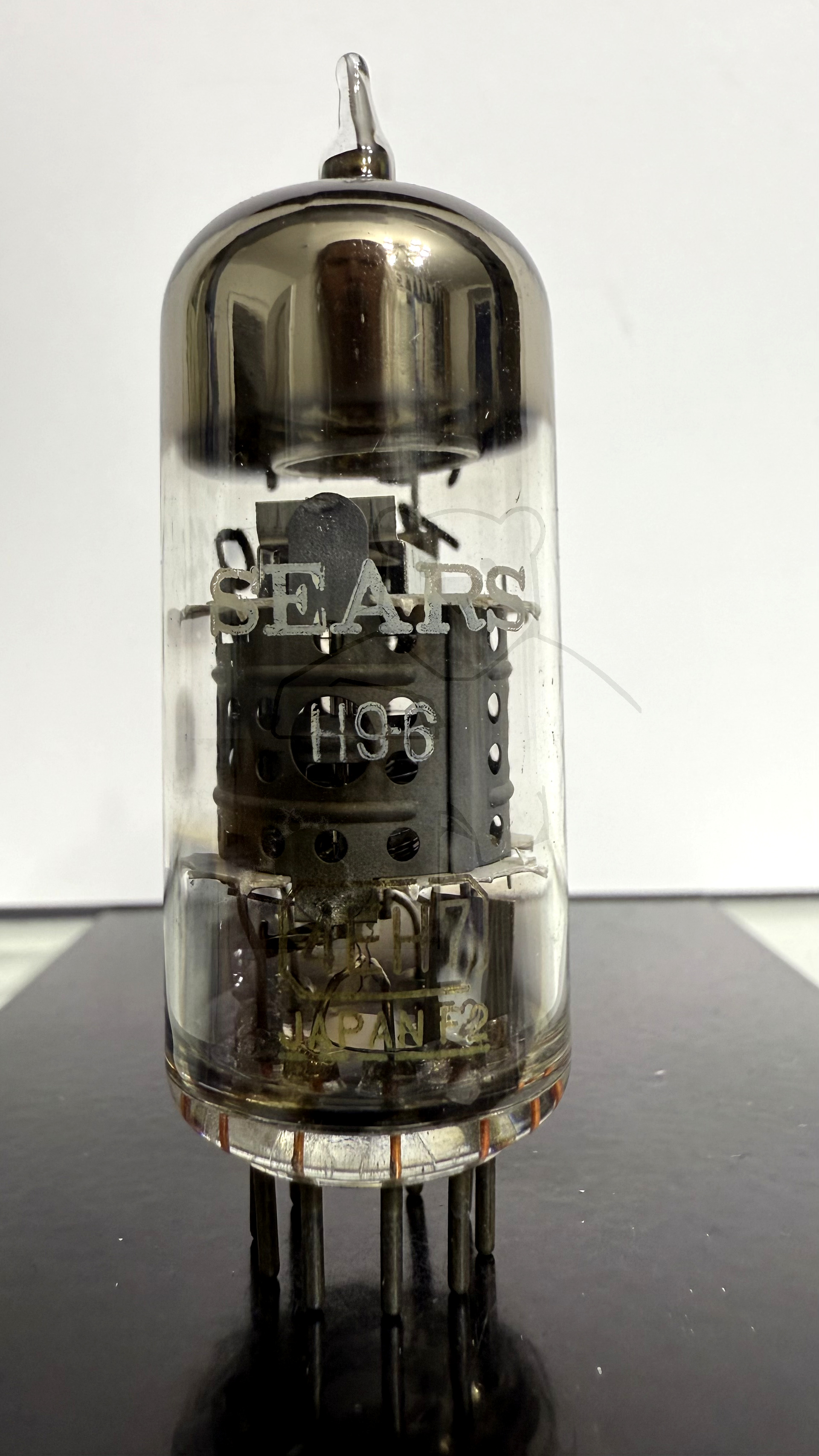

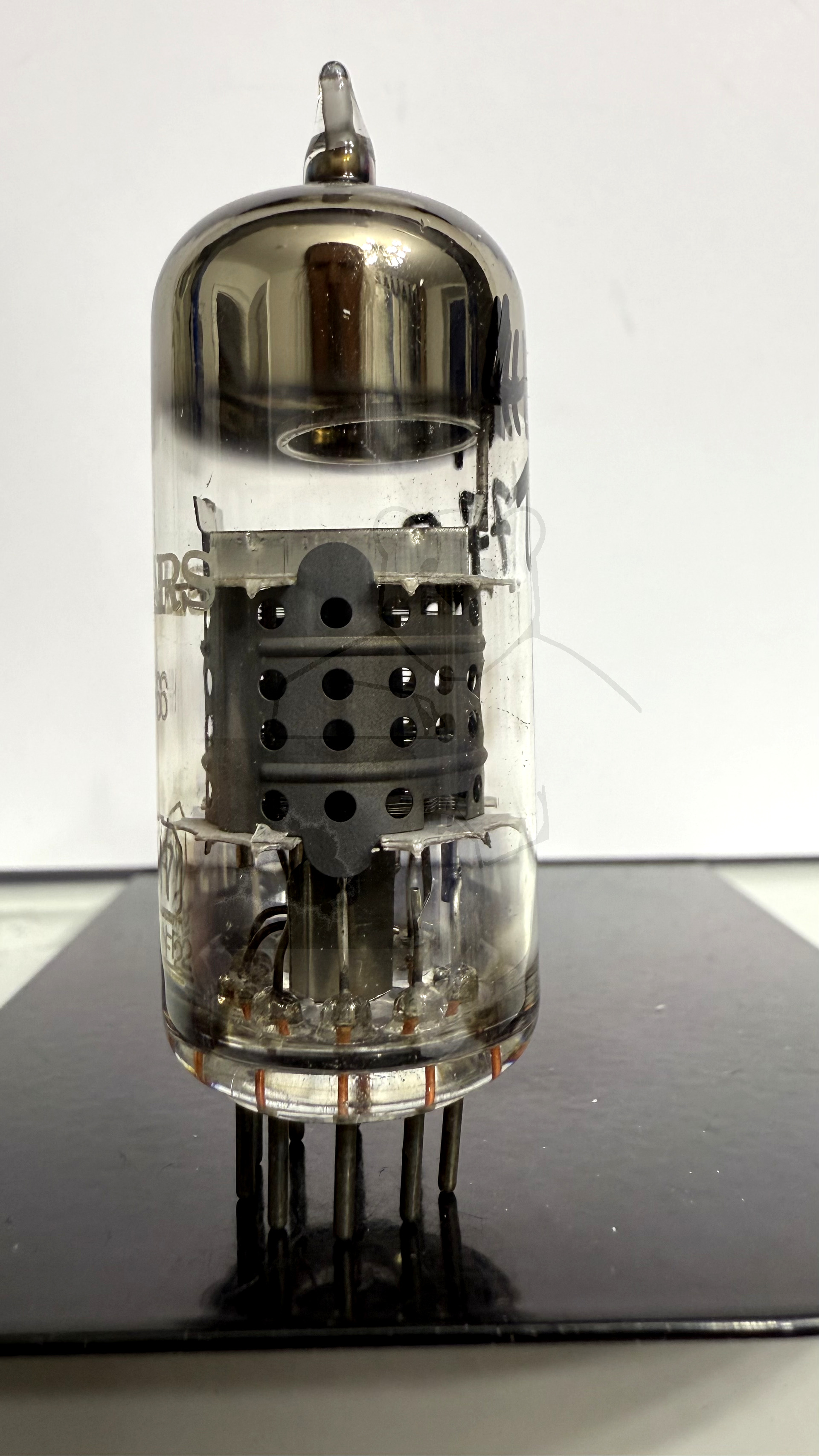

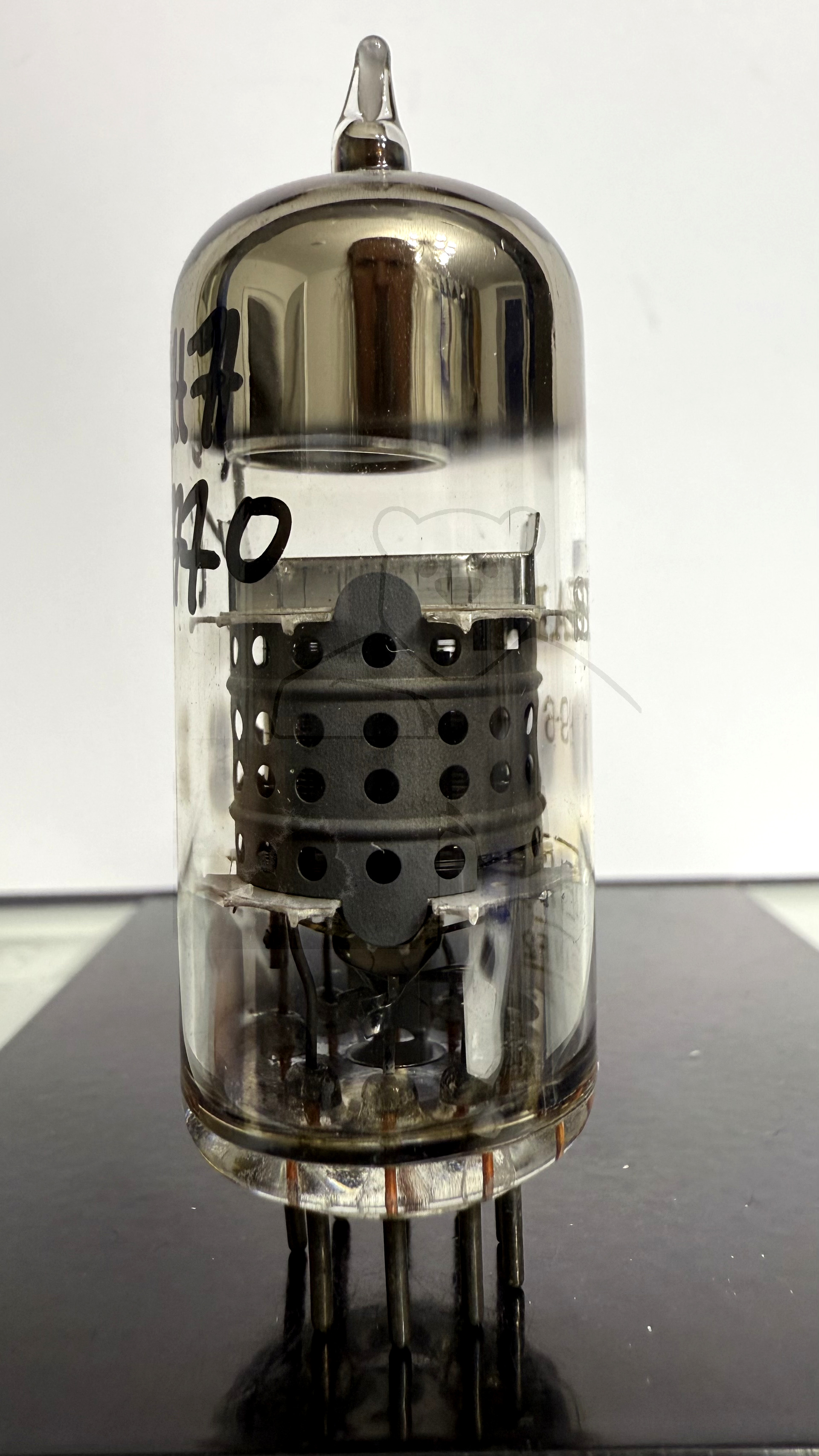

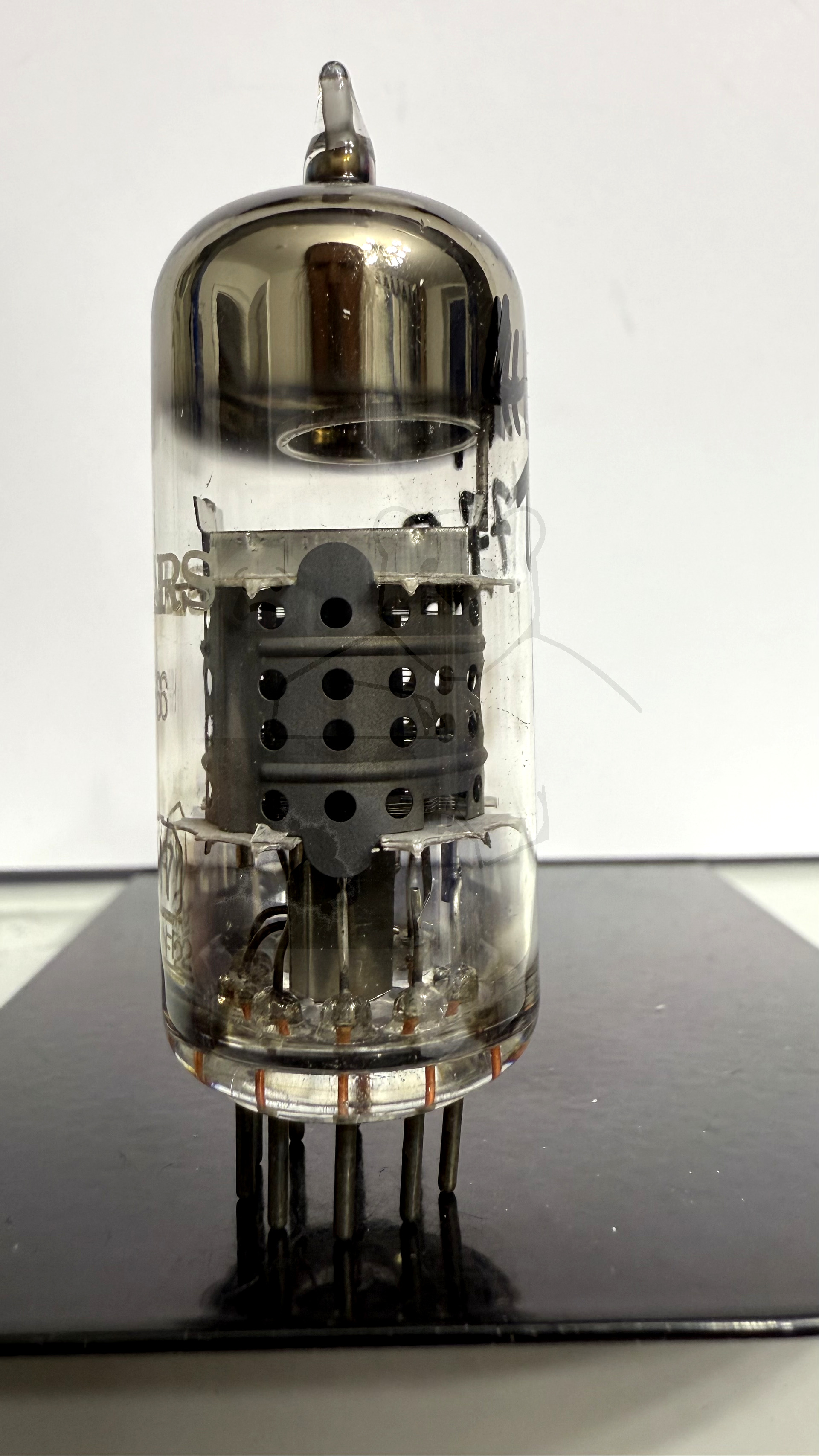

Daten und Bilder der Röhre: 4EH7

🔎 Beschreibung der Röhre: 4EH7

Name	4EH7
Vergleichsname	→ LF183
Heizspannung (Volt)	4,4
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 09:17:21

🔎 Beschreibung der Systeme für die Röhre: 4EH7

	System 1
Kathode	1, 3
Gitter 1	2
Gitter 2	8
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung	6
Funktion	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4EH7

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 4EH7
Datenblatt 4EH7 Amperex [www.tubedata.info].pdf (171 kB)
Datenblatt 4EH7 RCA [www.tubedata.info].pdf (44 kB)

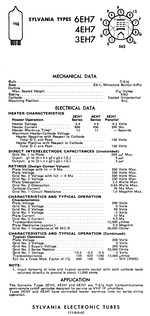

Datenblatt 4EH7 Sylvania.pdf (115 kB)
Datenblatt 4EH7 Tung-Sol [www.tubedata.info].pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
