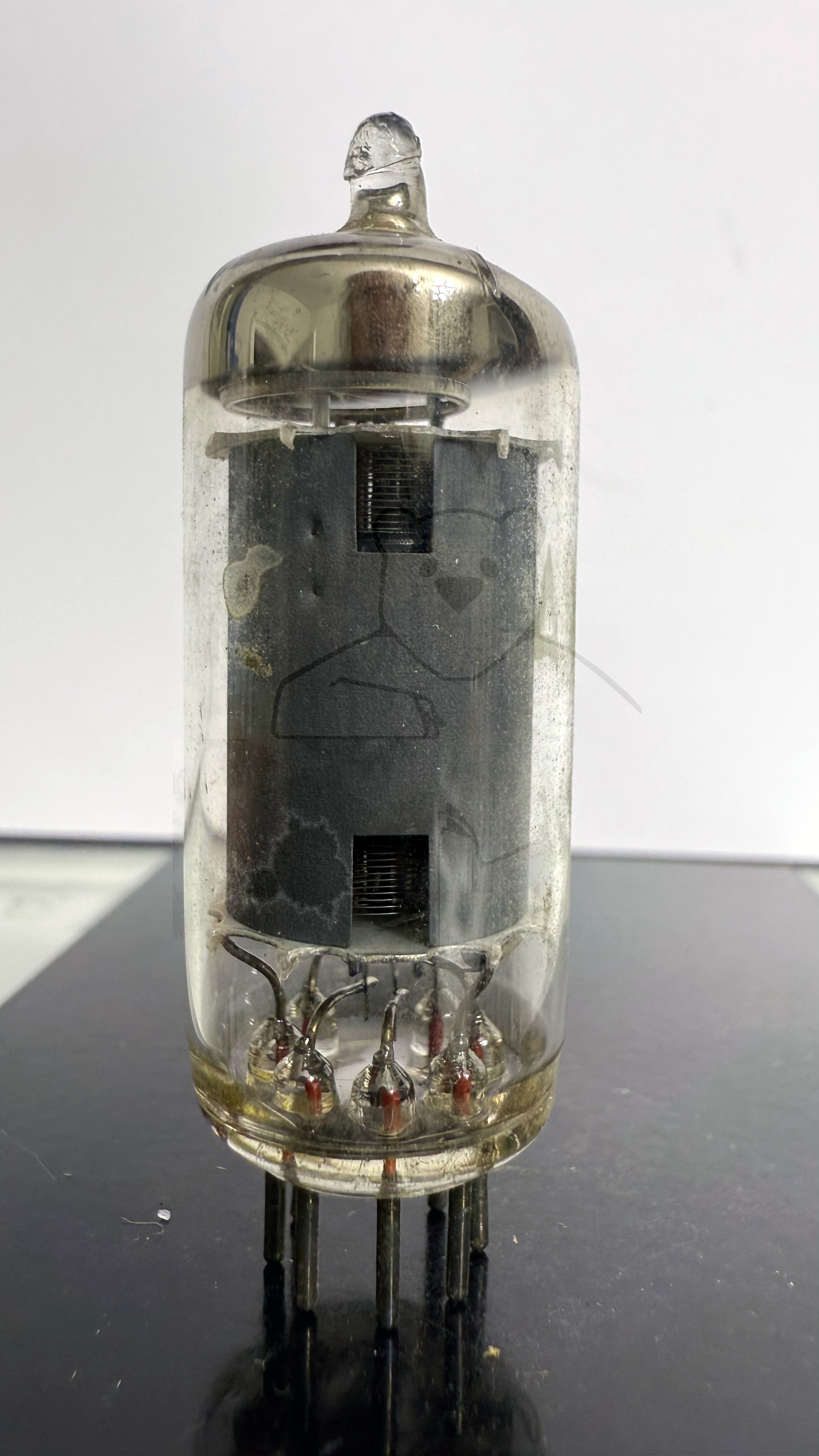

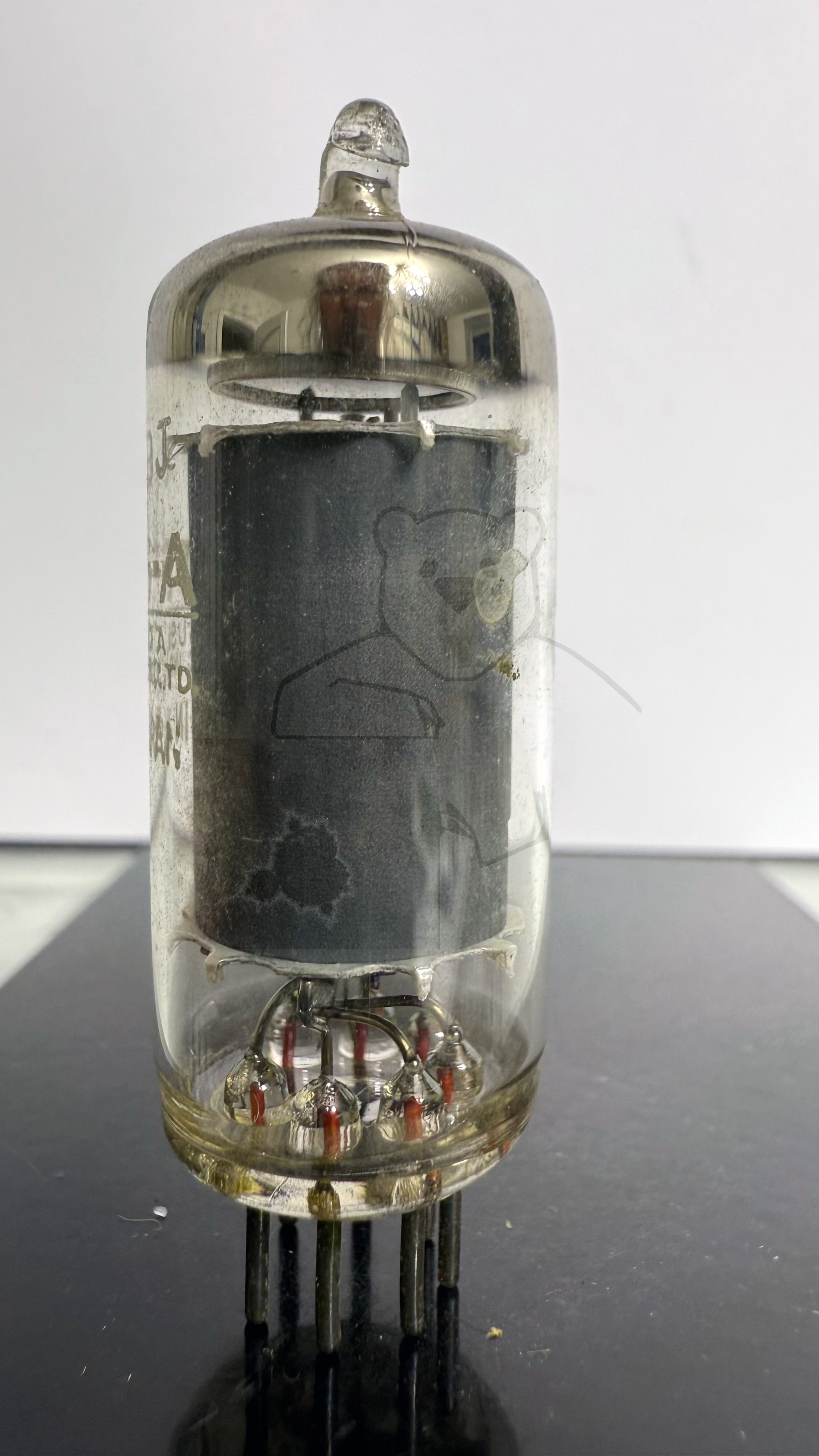

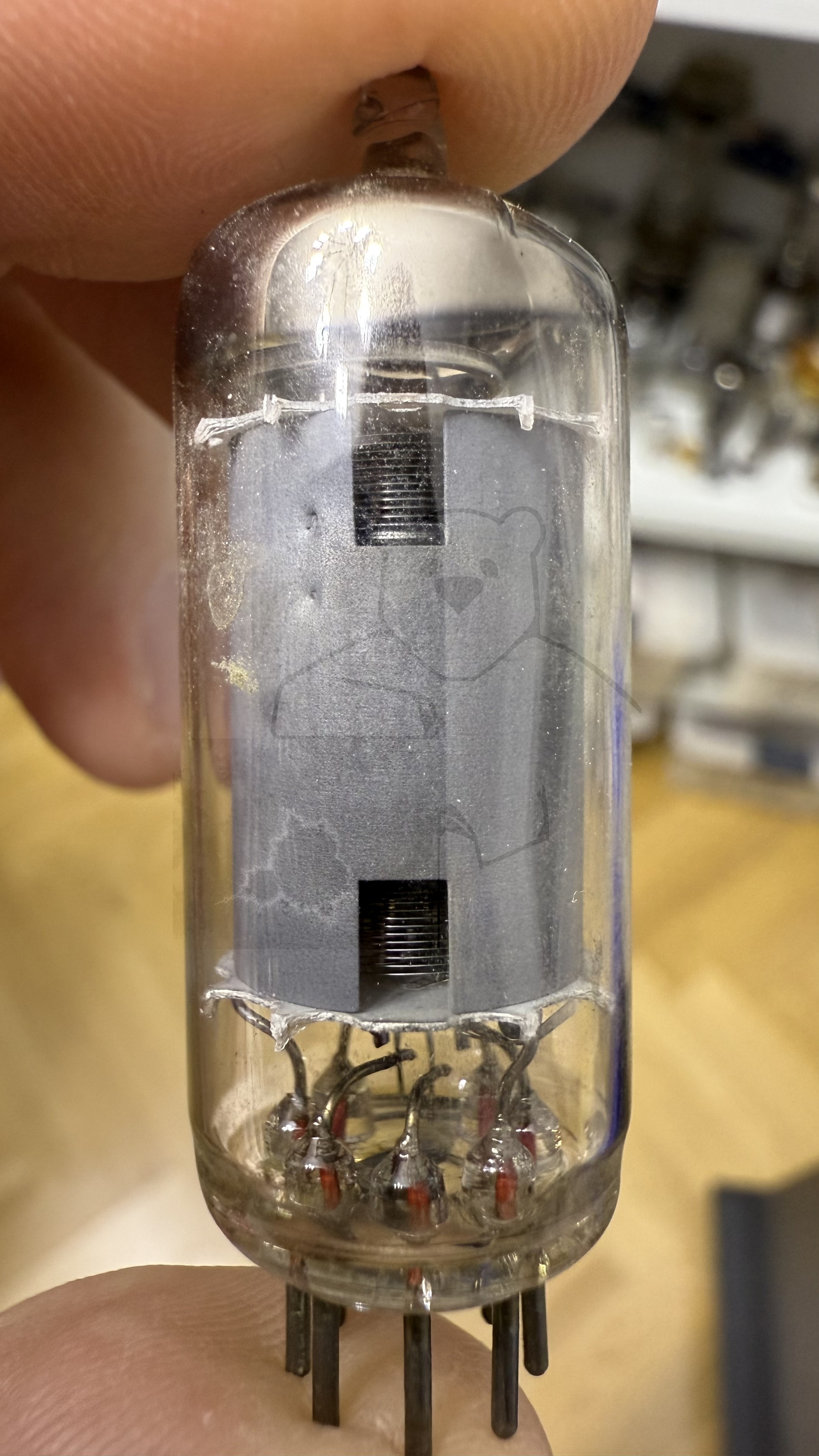

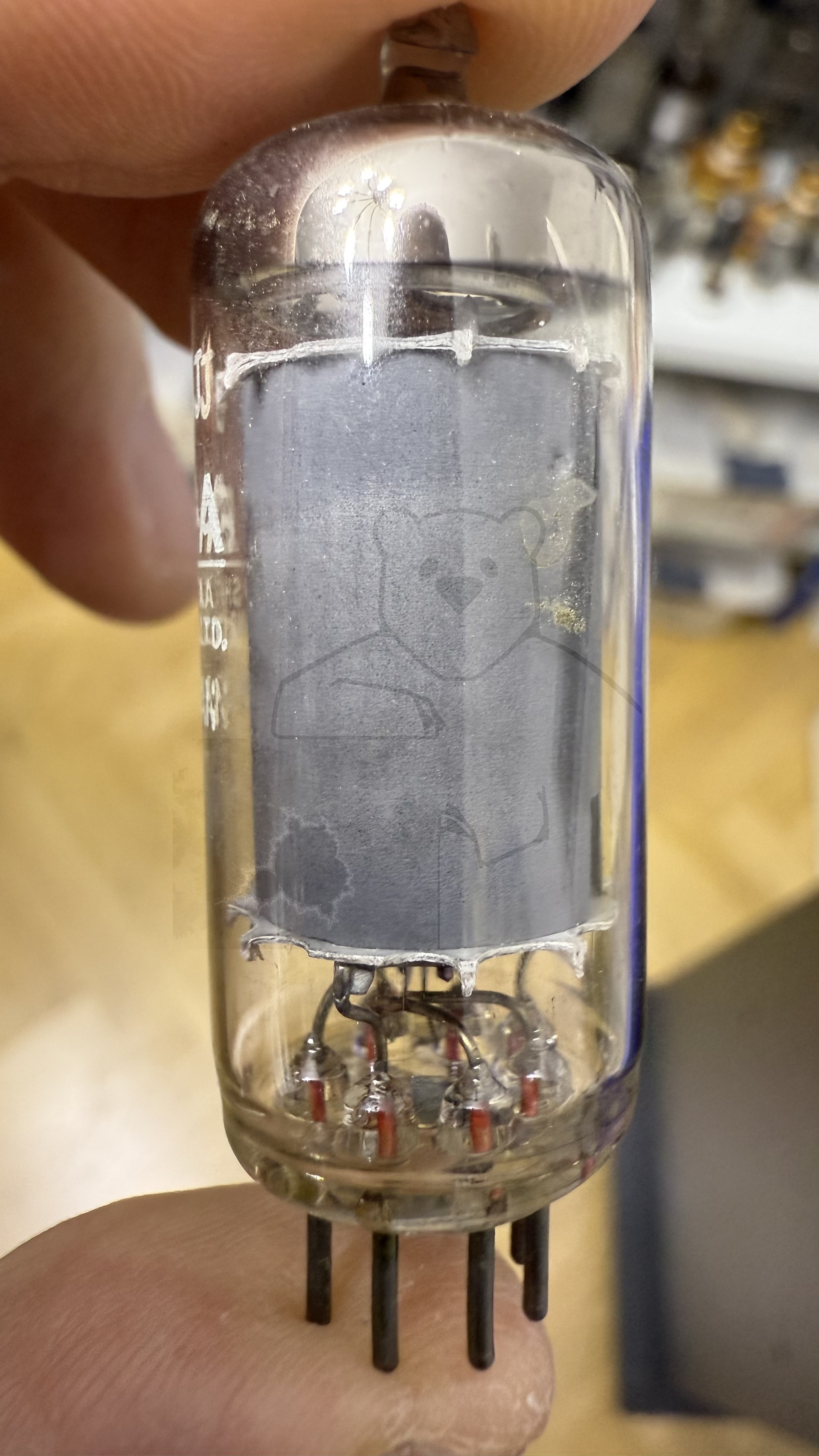

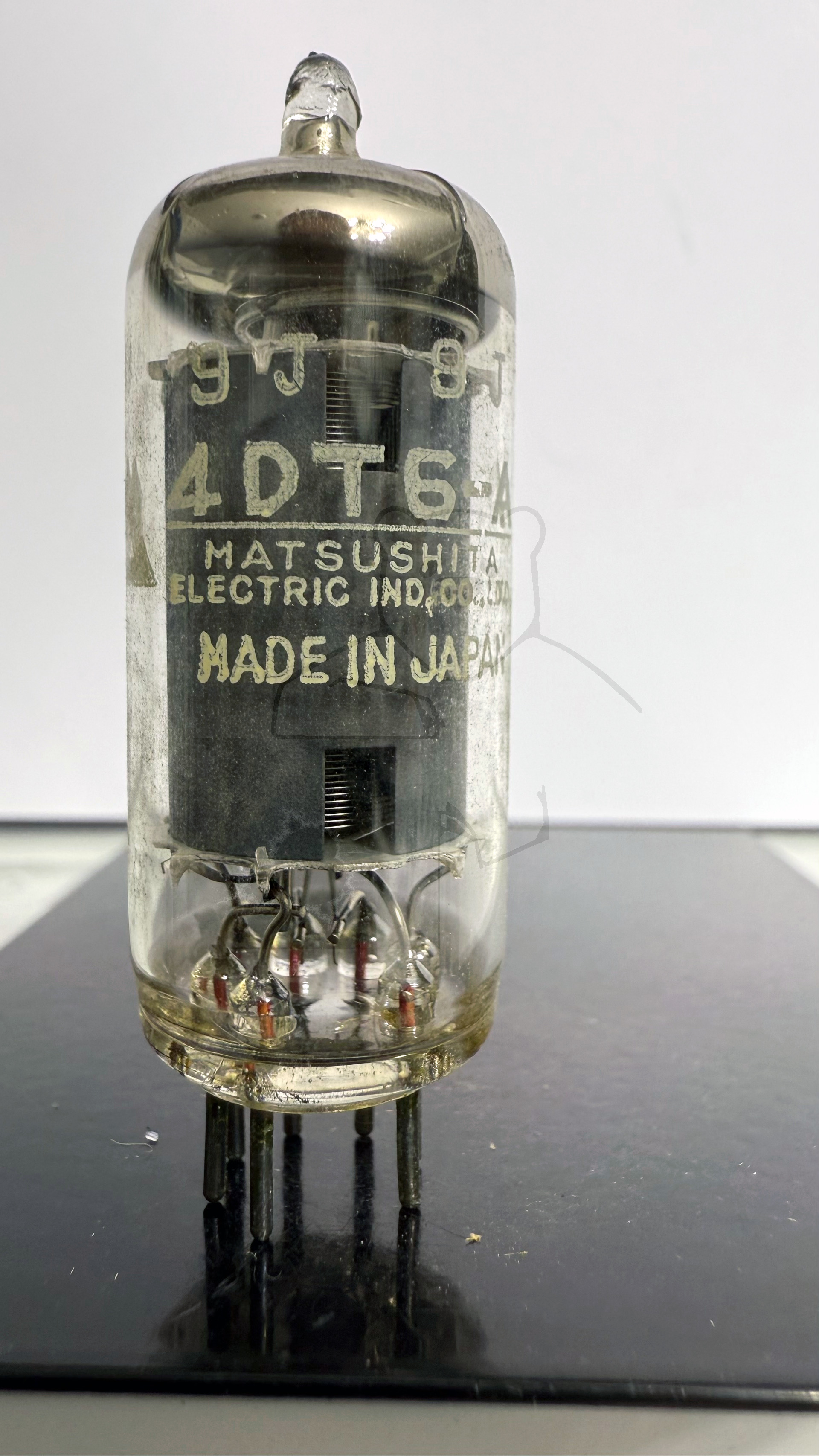

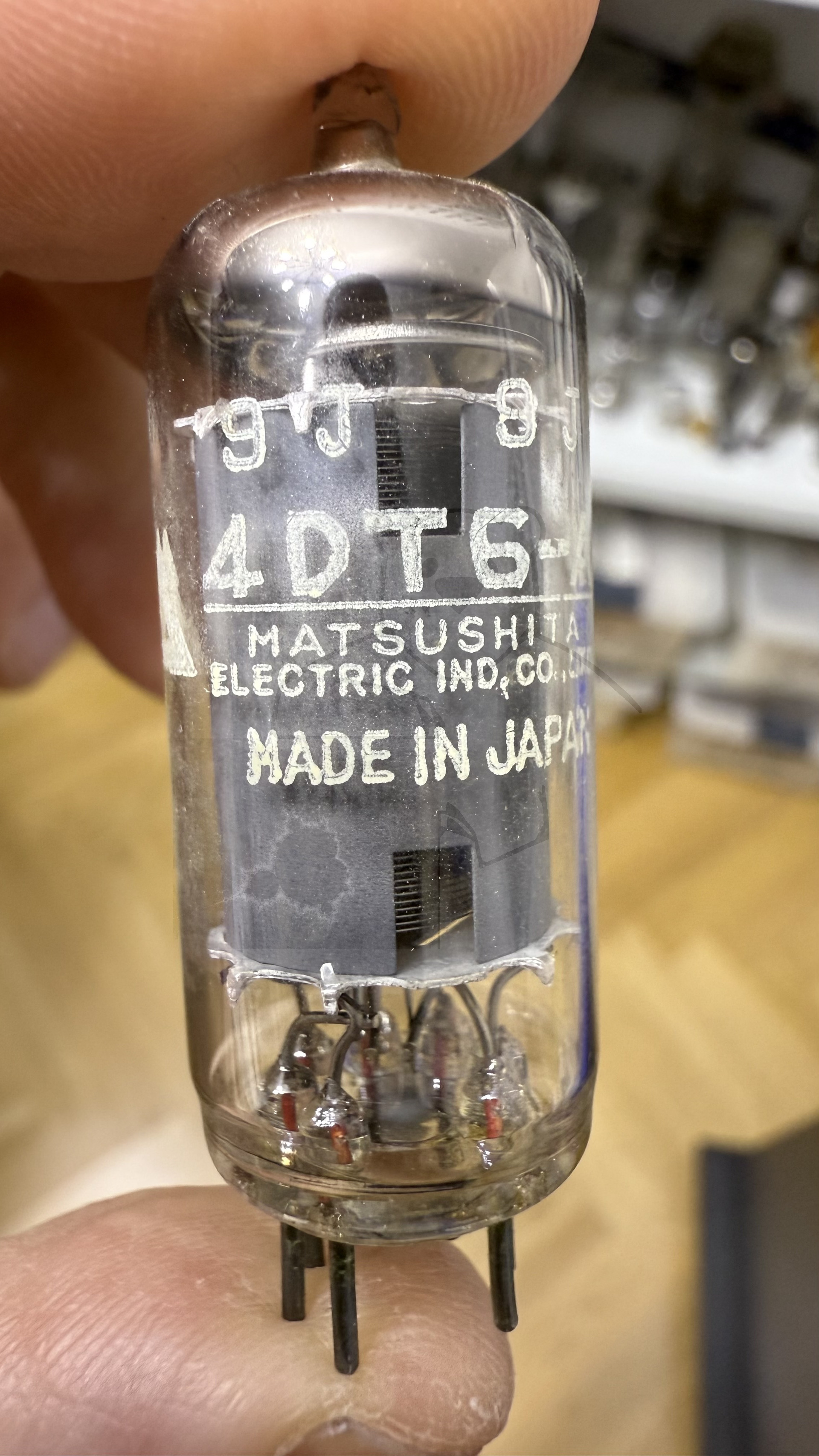

Daten und Bilder der Röhre: 4DT6

🔎 Beschreibung der Röhre: 4DT6

Name	4DT6
Vergleichsname
Heizspannung (Volt)	4,2
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.01.2024 01:14:41

🔎 Beschreibung der Systeme für die Röhre: 4DT6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

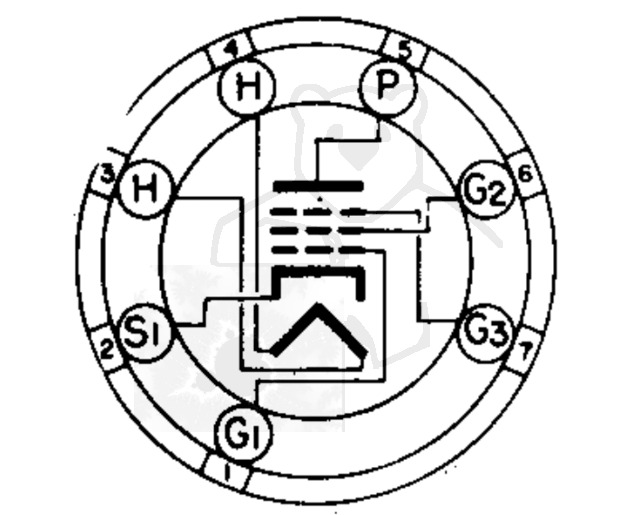

🔎 Sockelschaltung der 4DT6

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 4DT6
Datenblatt 4DT6 Tung-Sol [www.tubedata.info].pdf (109 kB)
