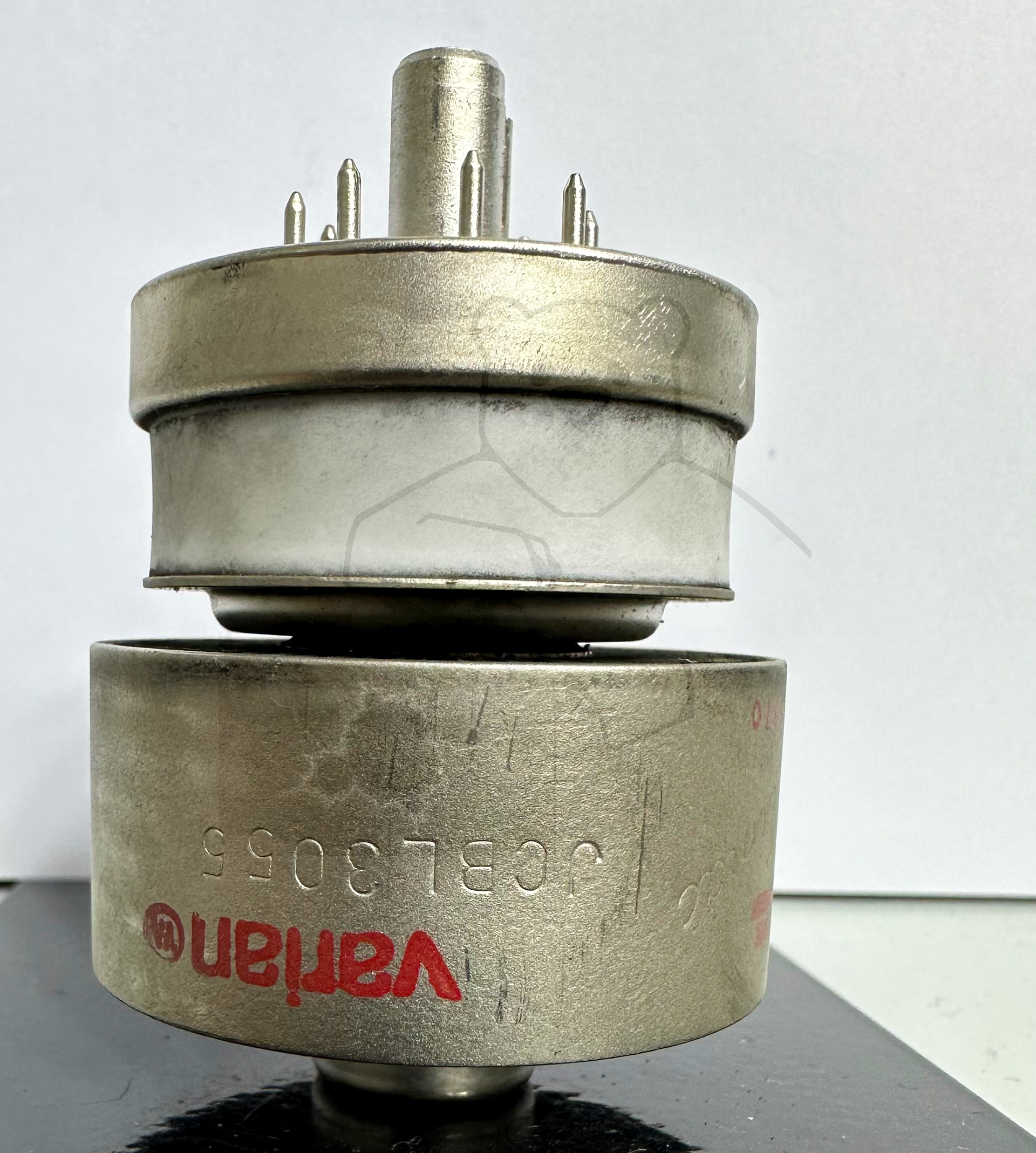

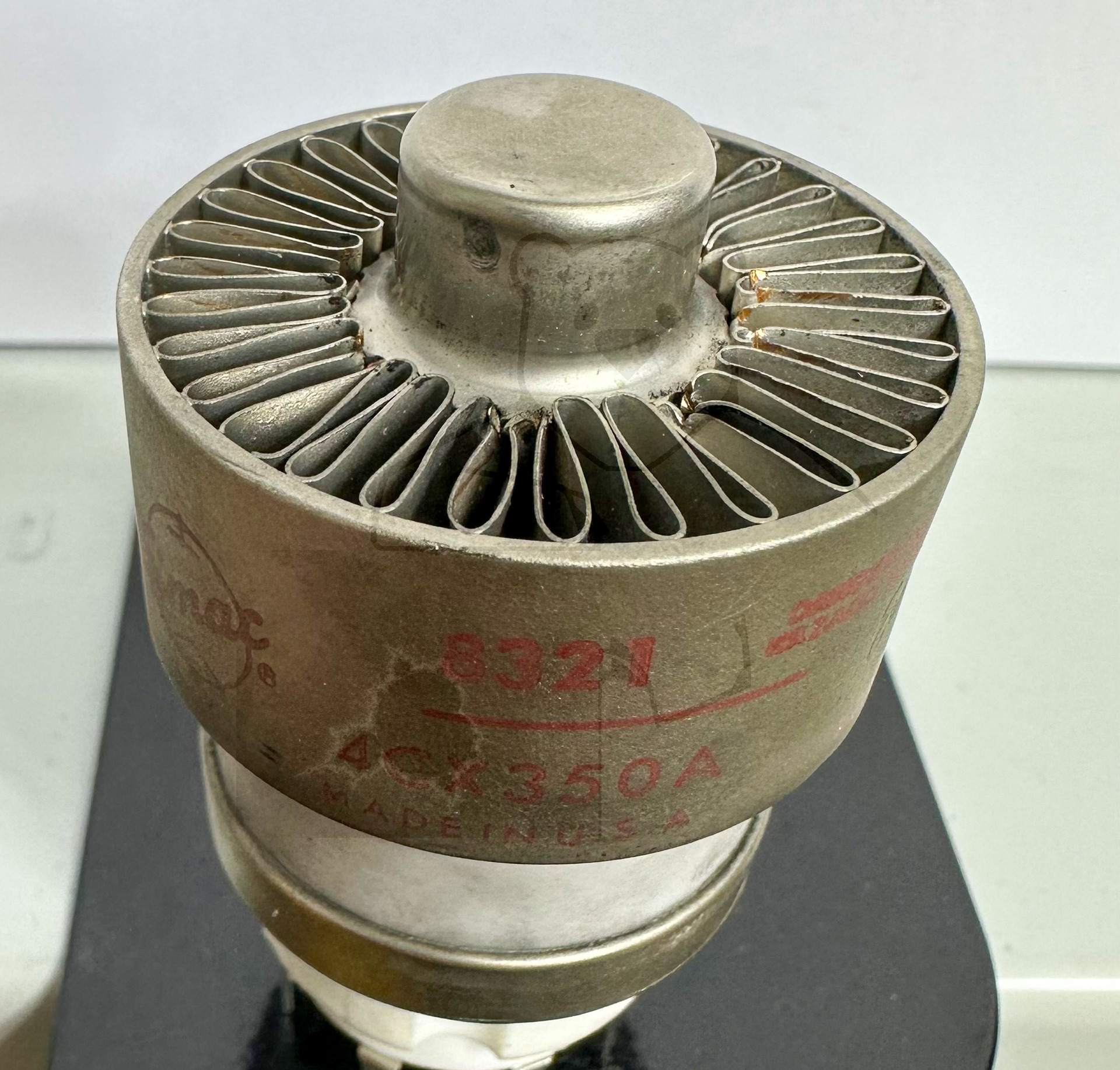

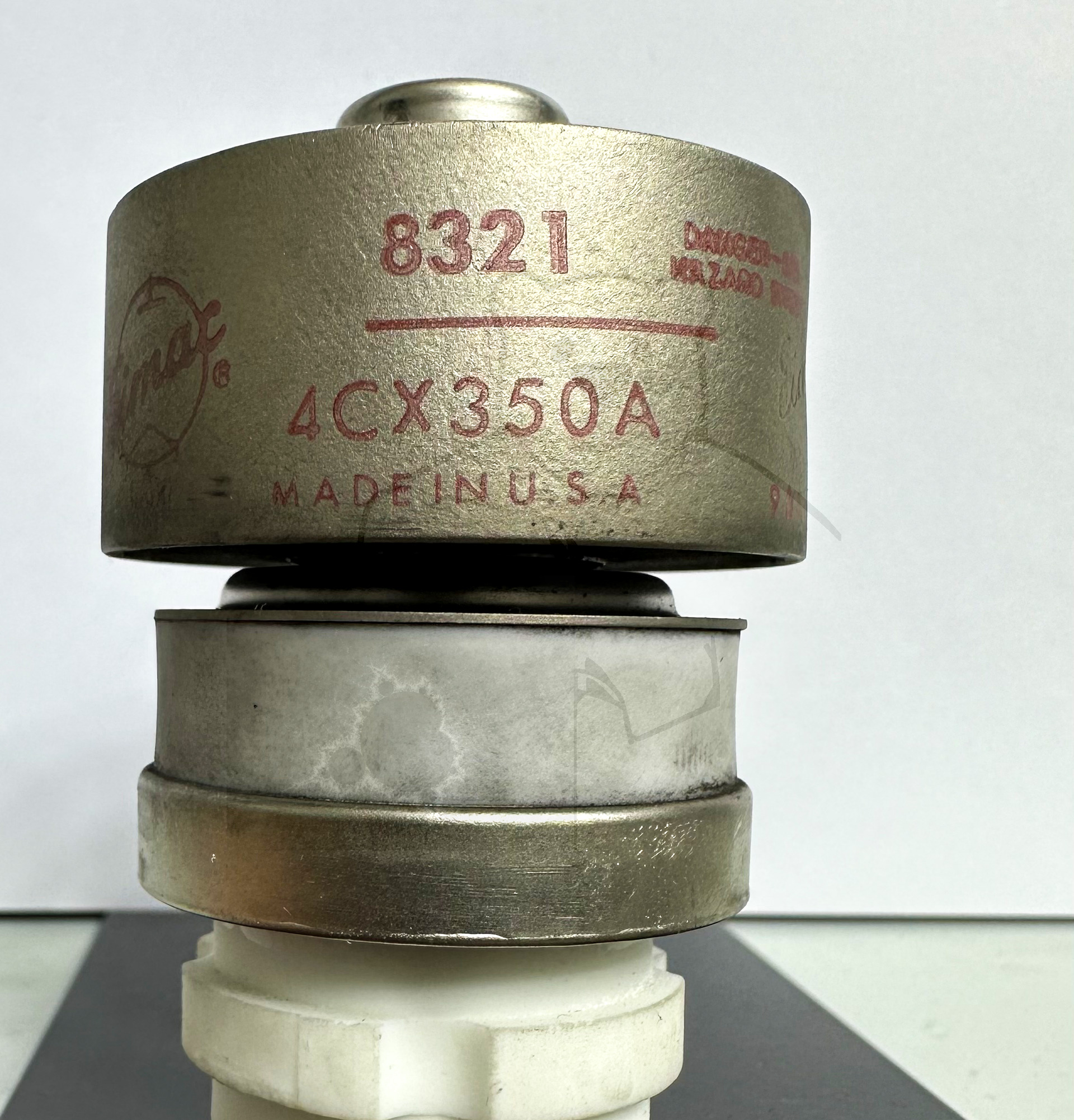

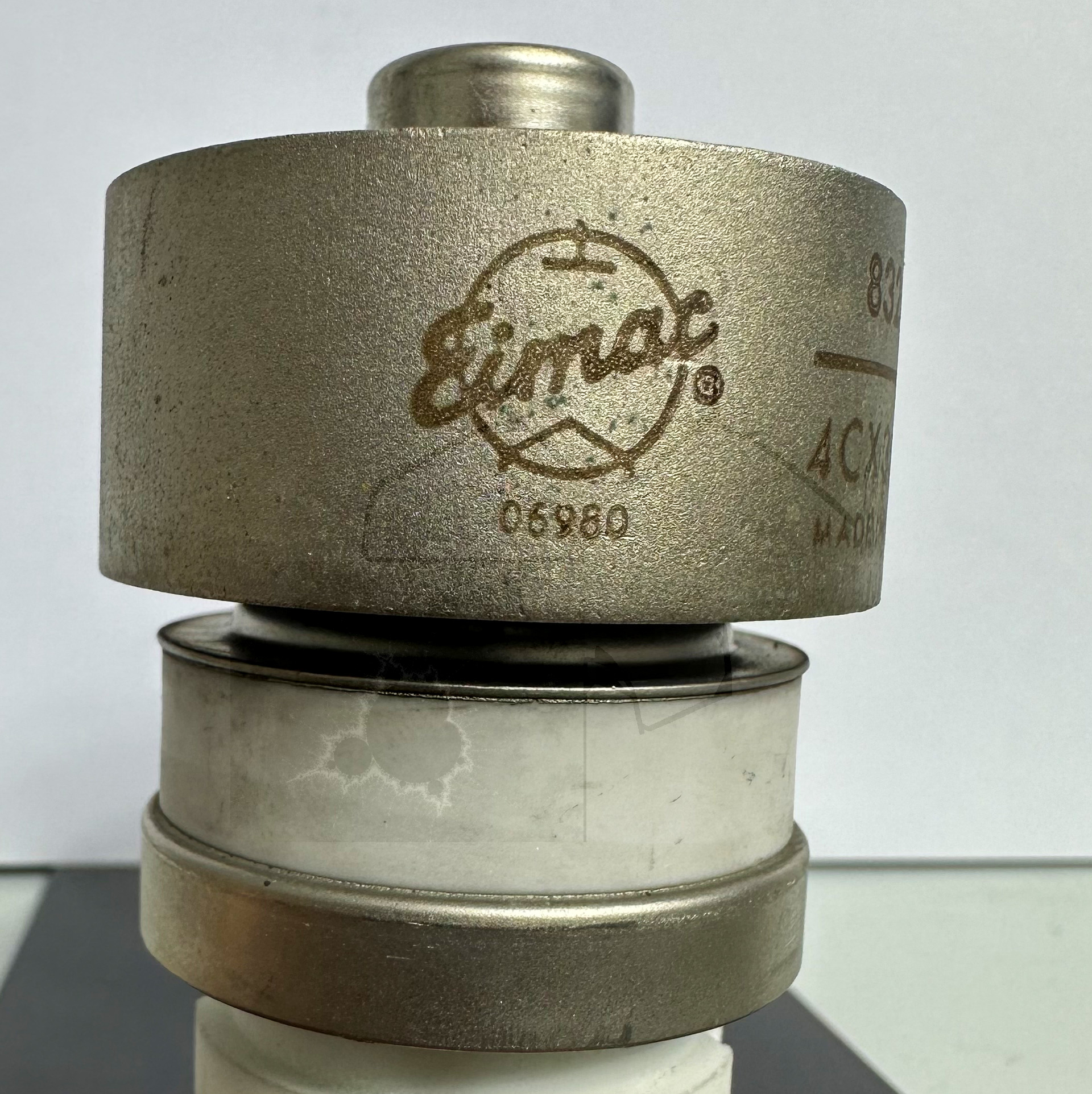

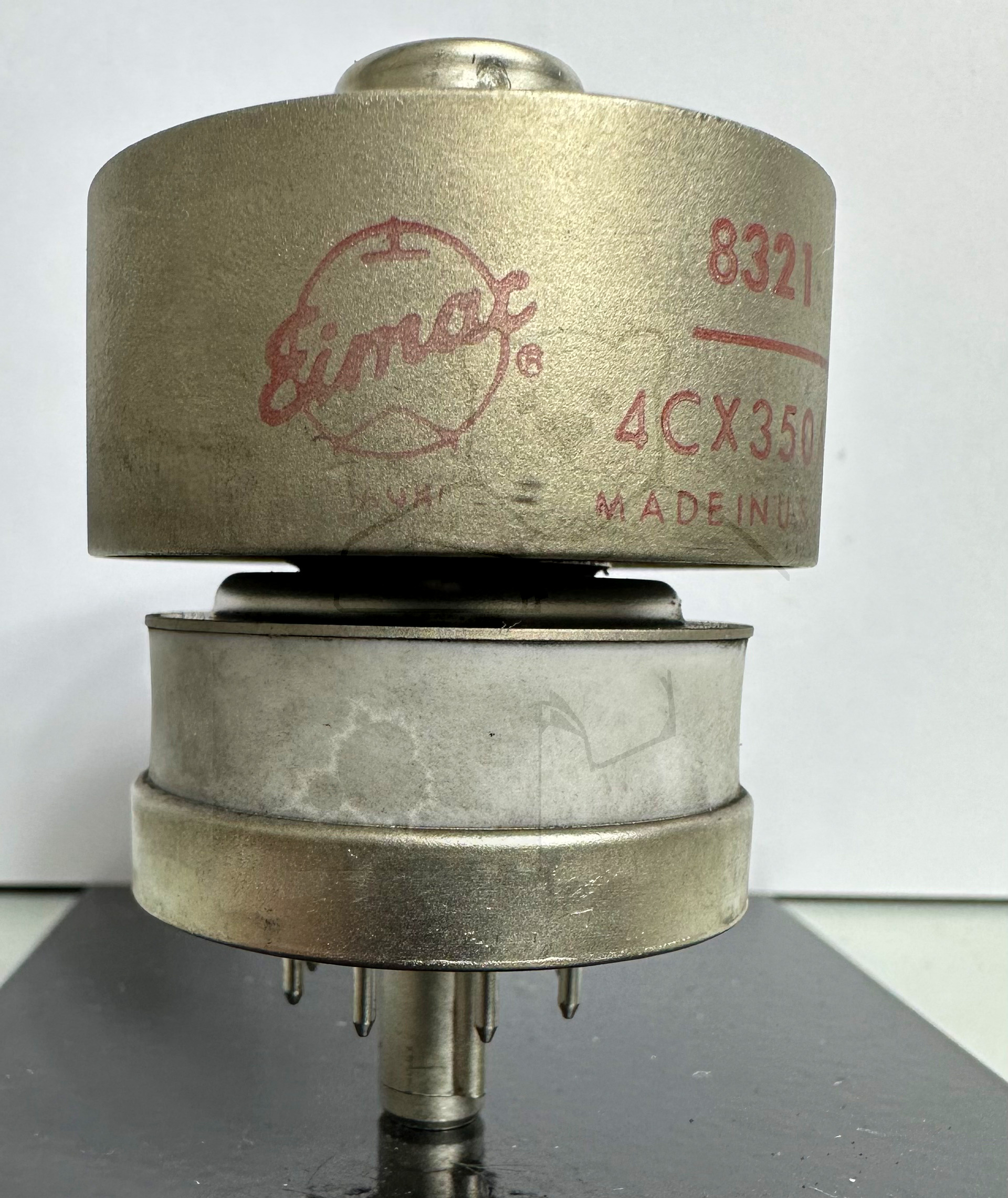

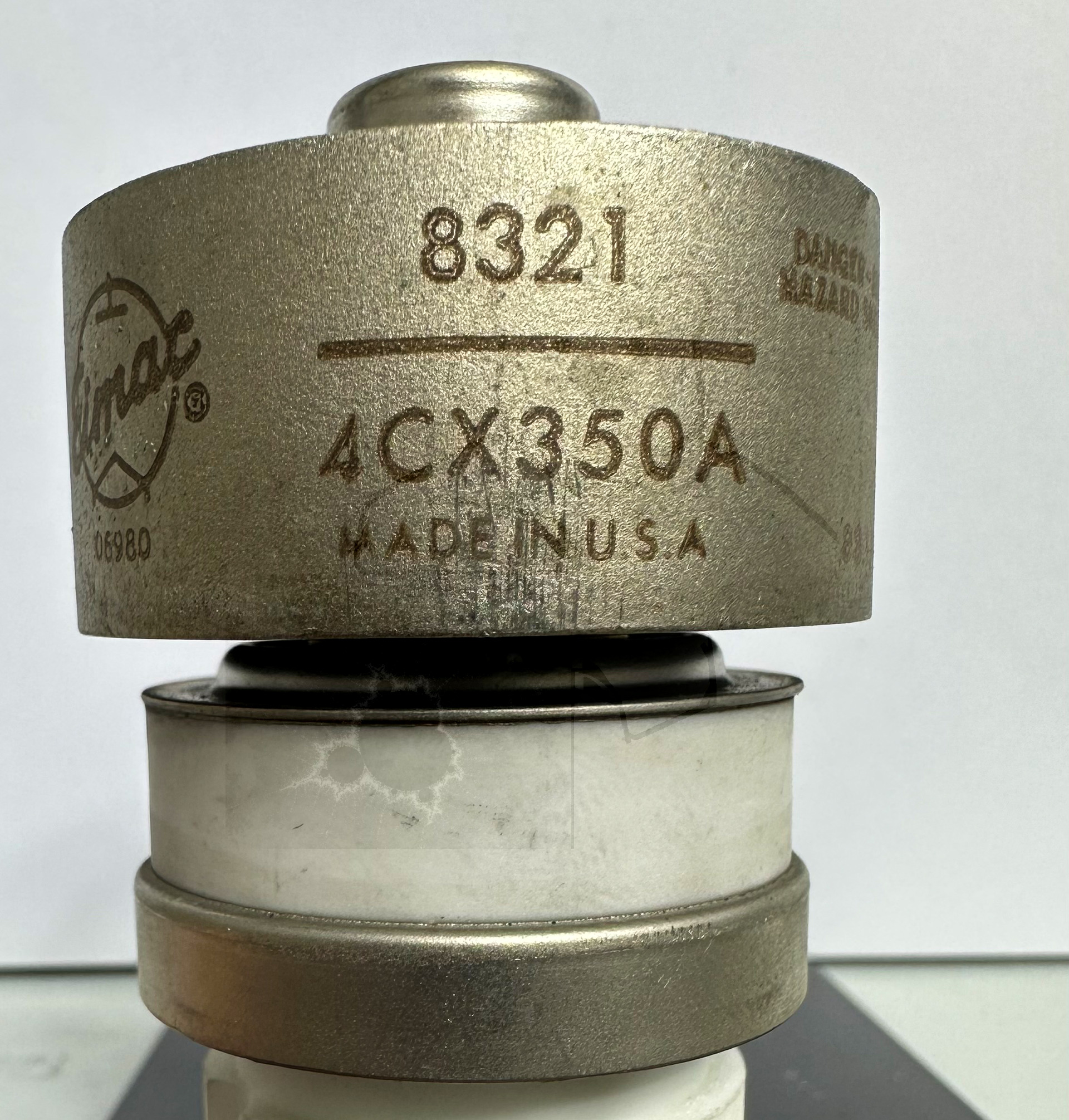

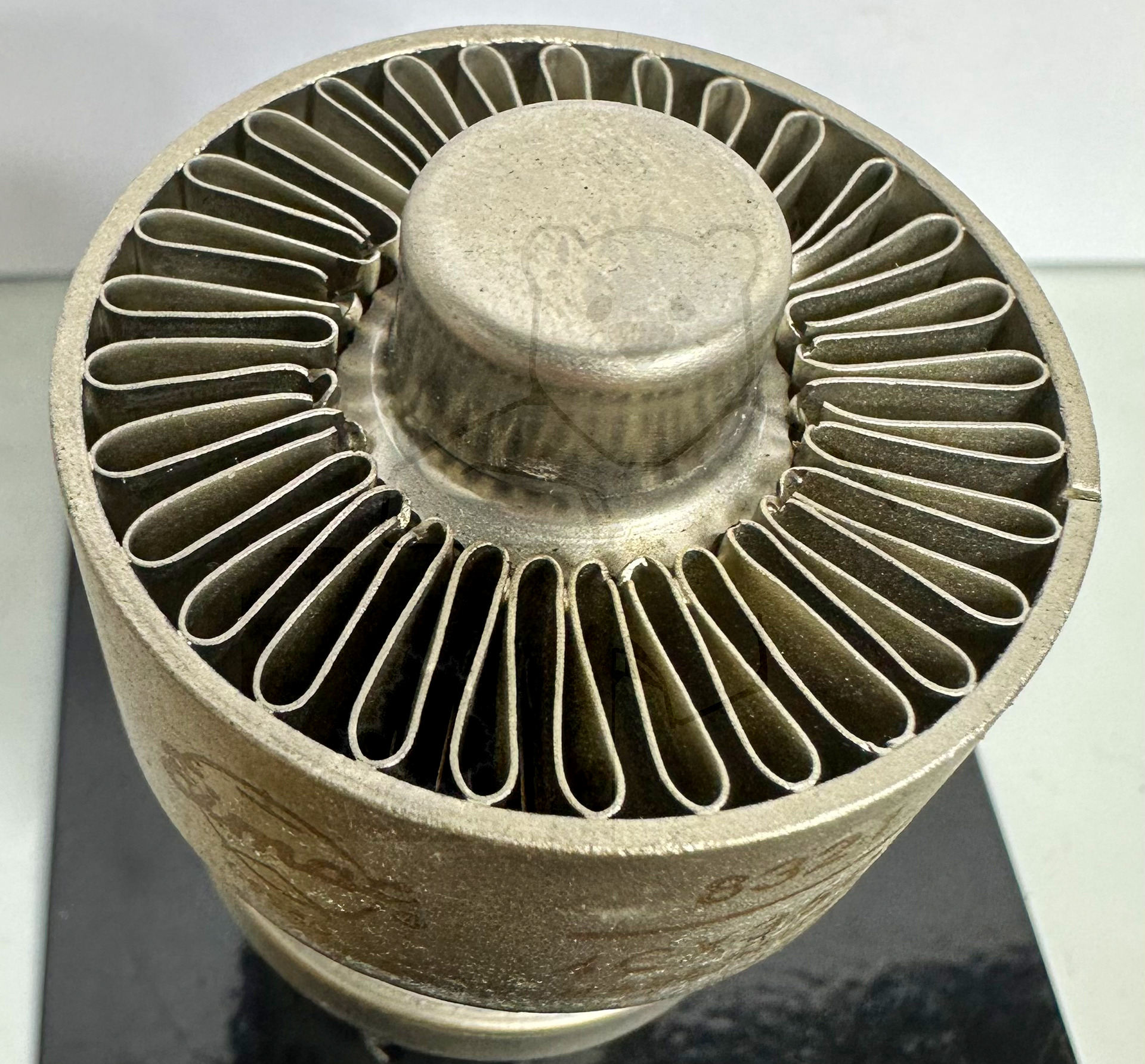

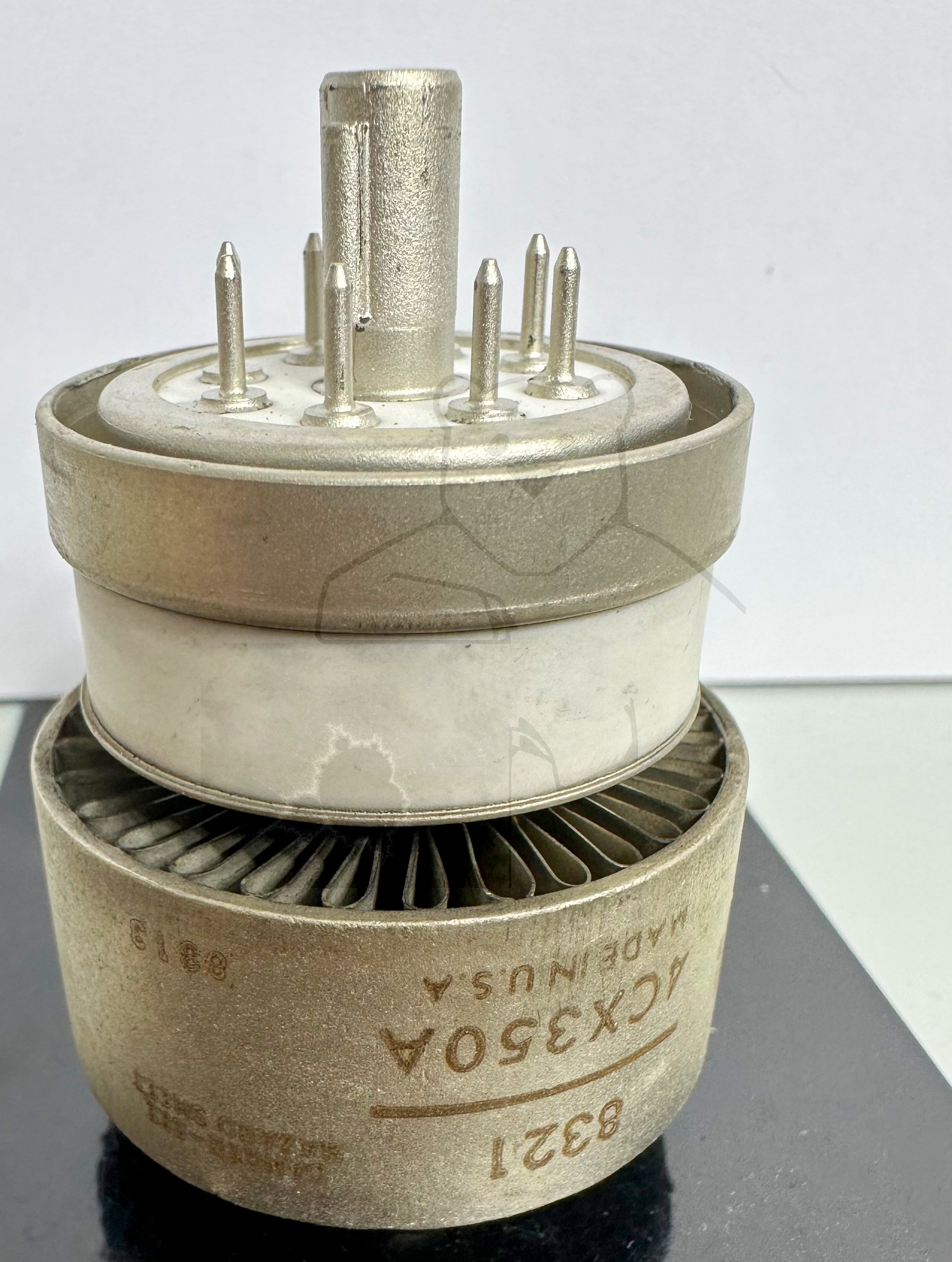

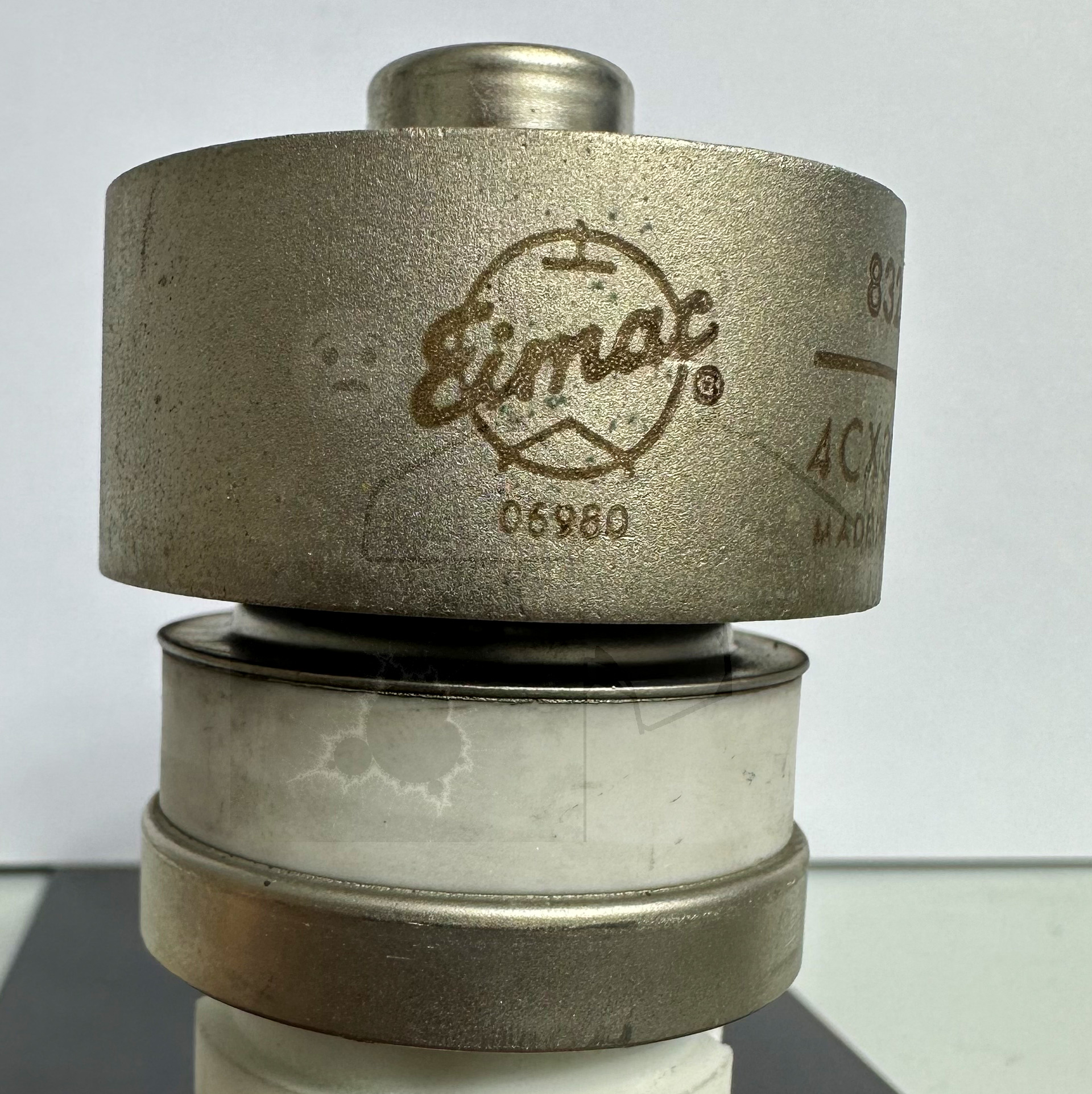

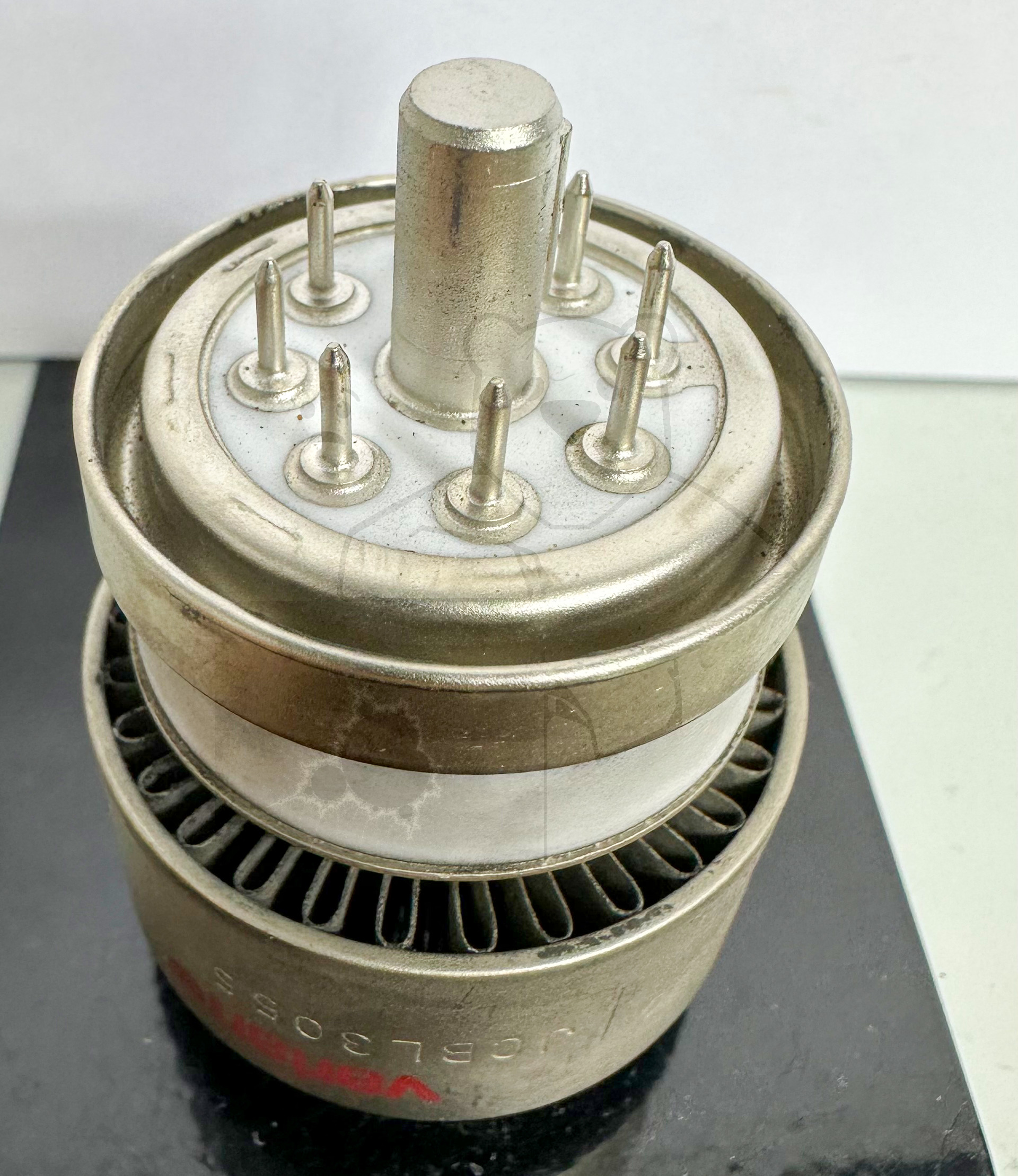

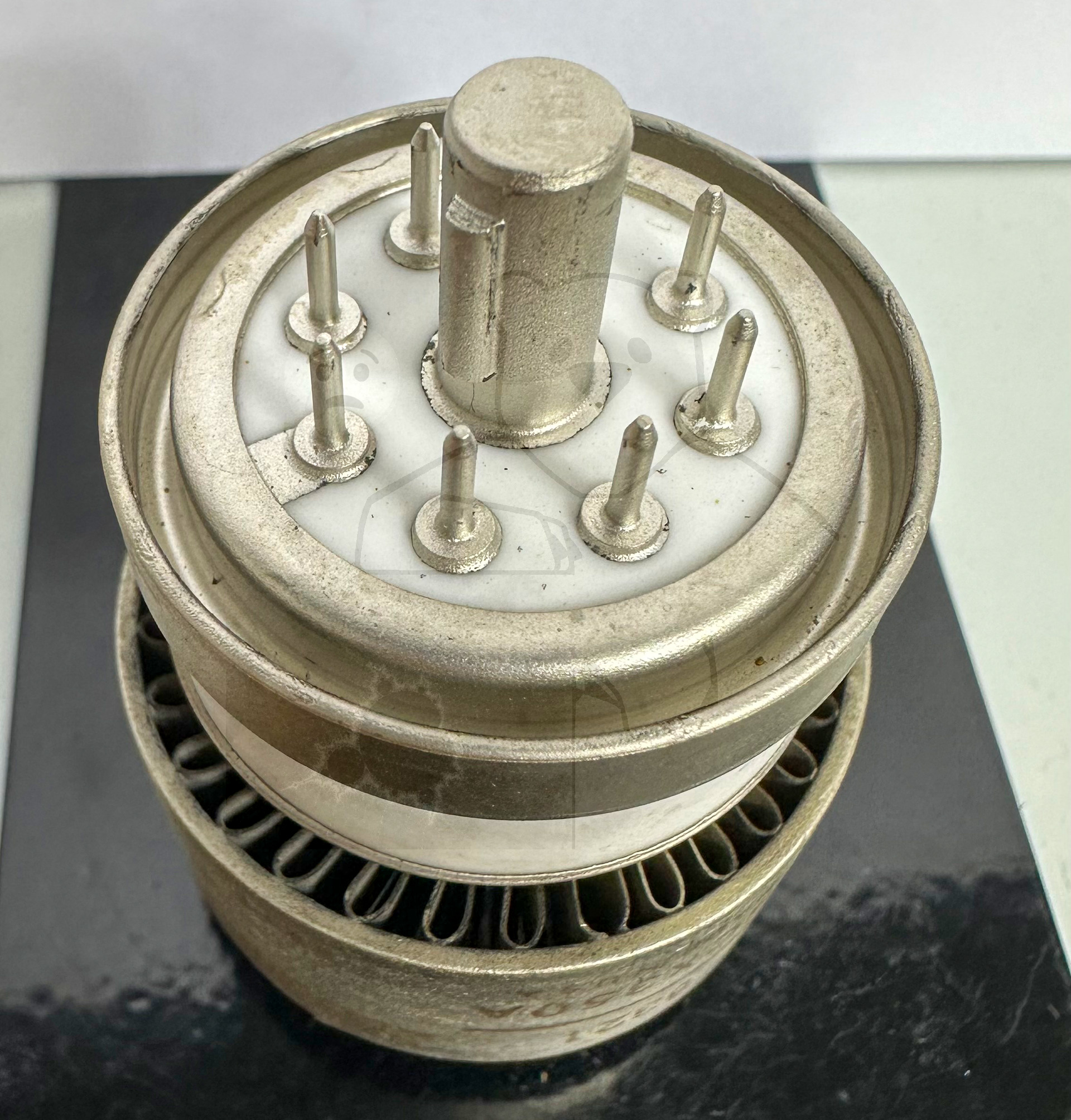

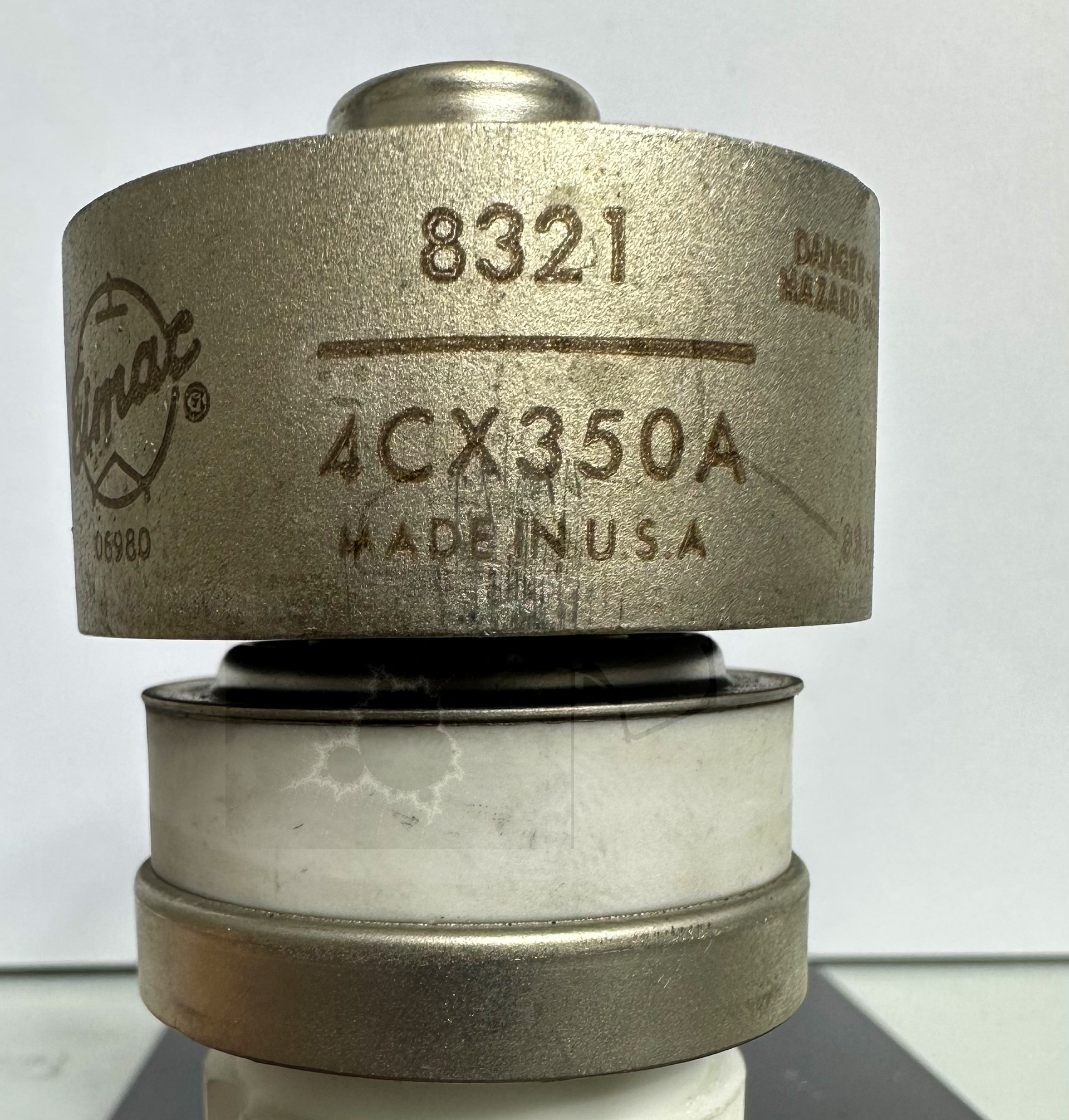

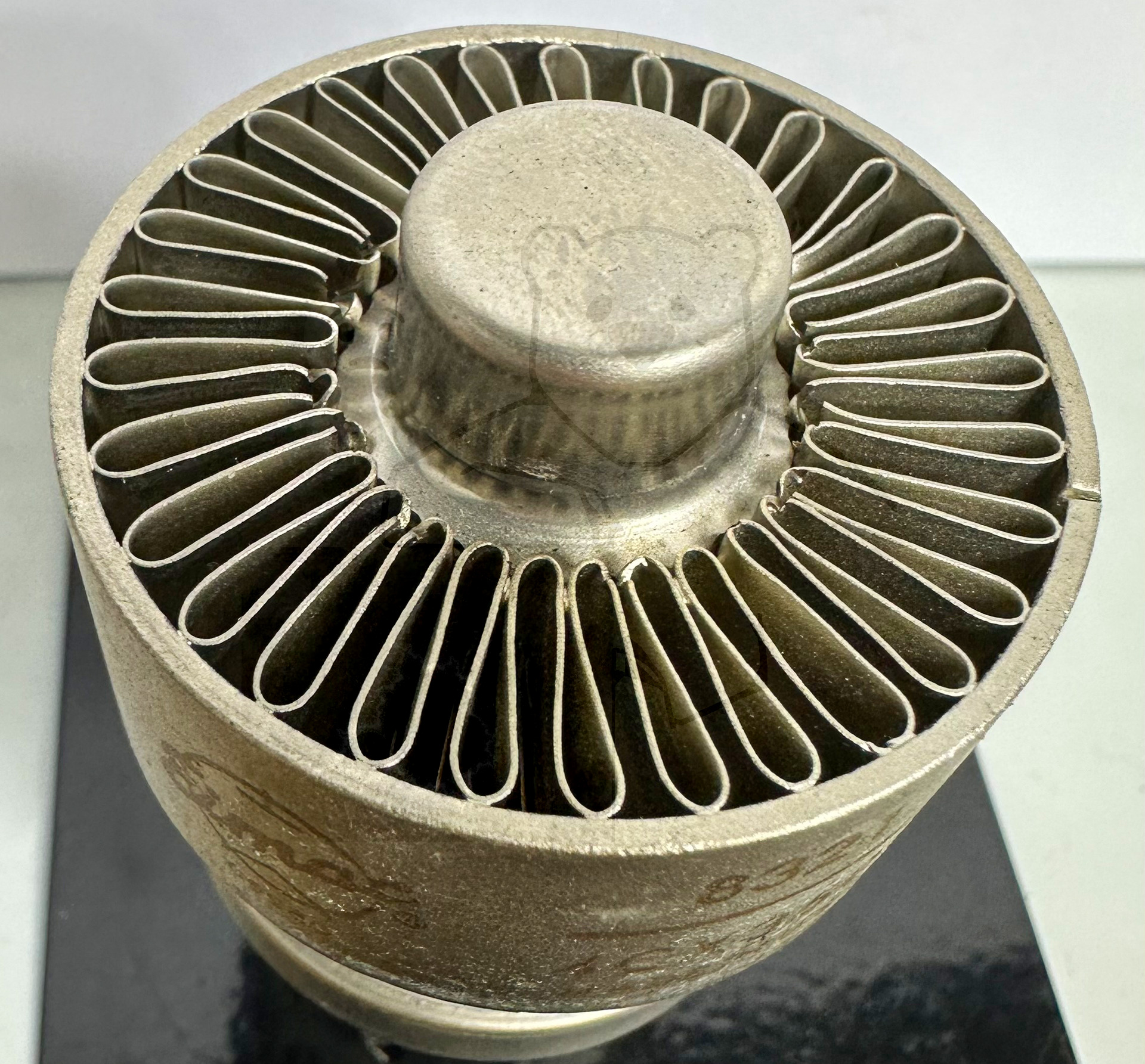

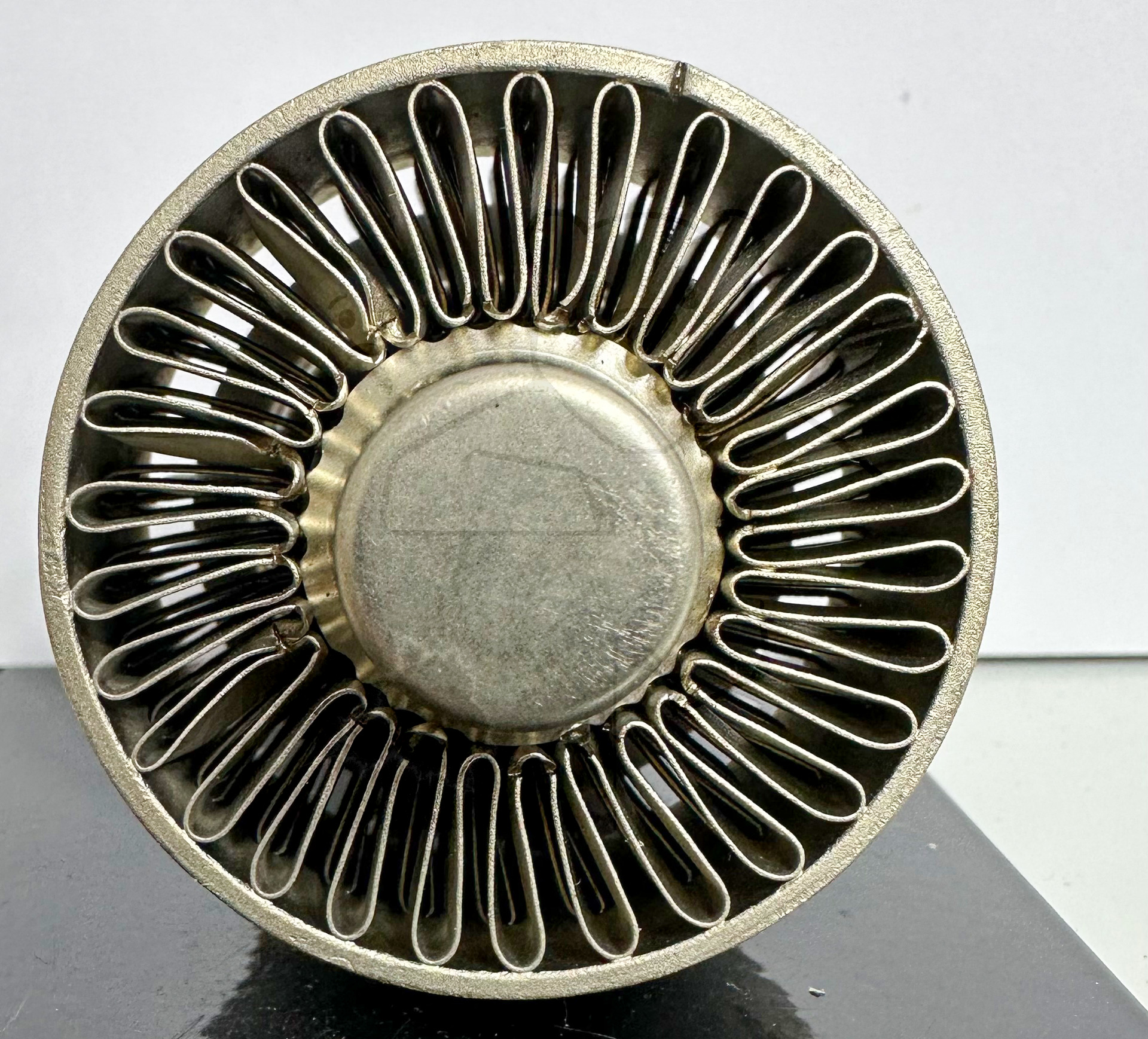

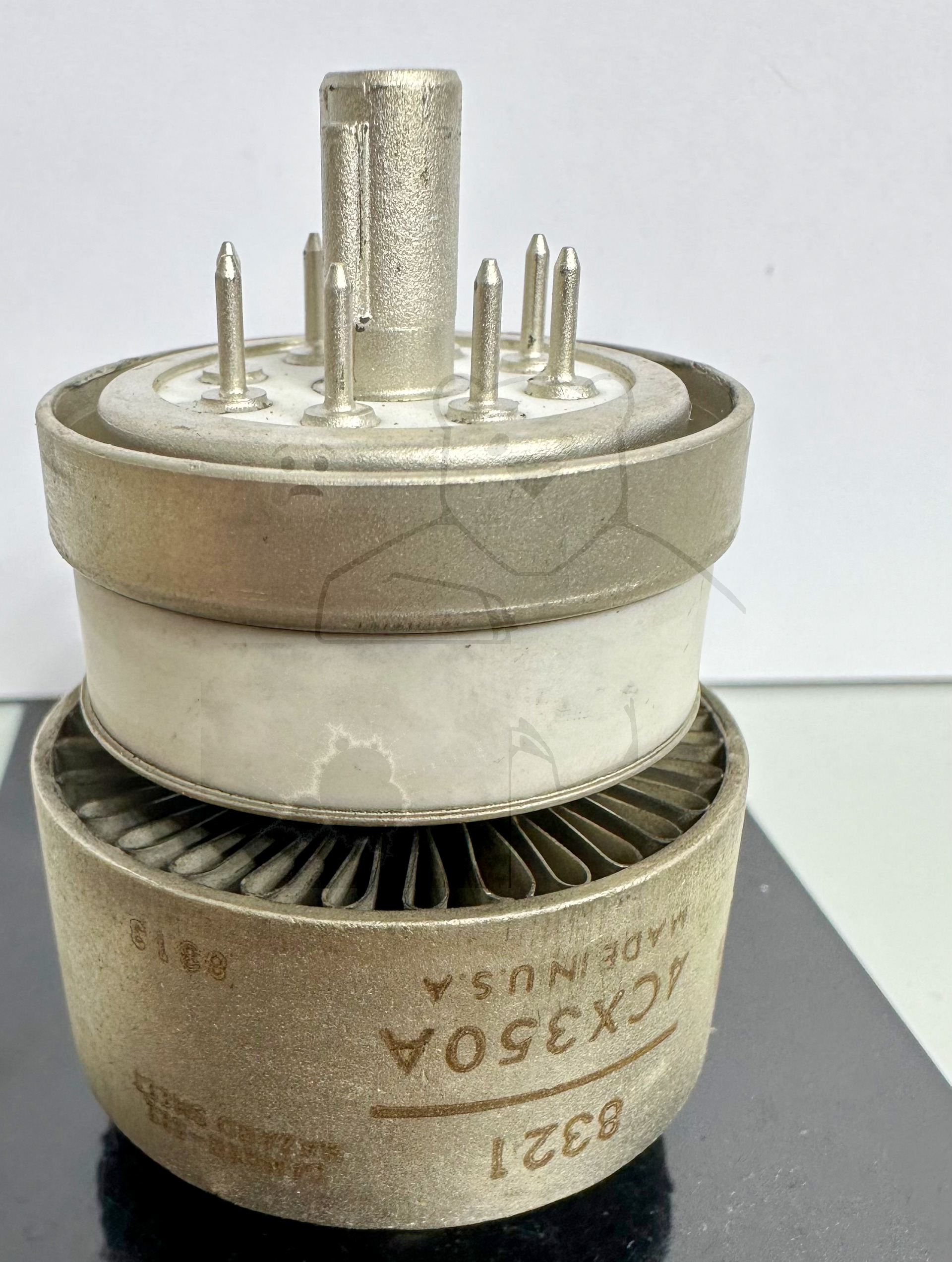

Daten und Bilder der Röhre: 4CX350A

🔎 Beschreibung der Röhre: 4CX350A

Name	4CX350A
Vergleichsname	8321
Heizspannung (Volt)	6
Heizstrom (Ampère)	2,9 - 3,6
Art der Heizung	Indirekt

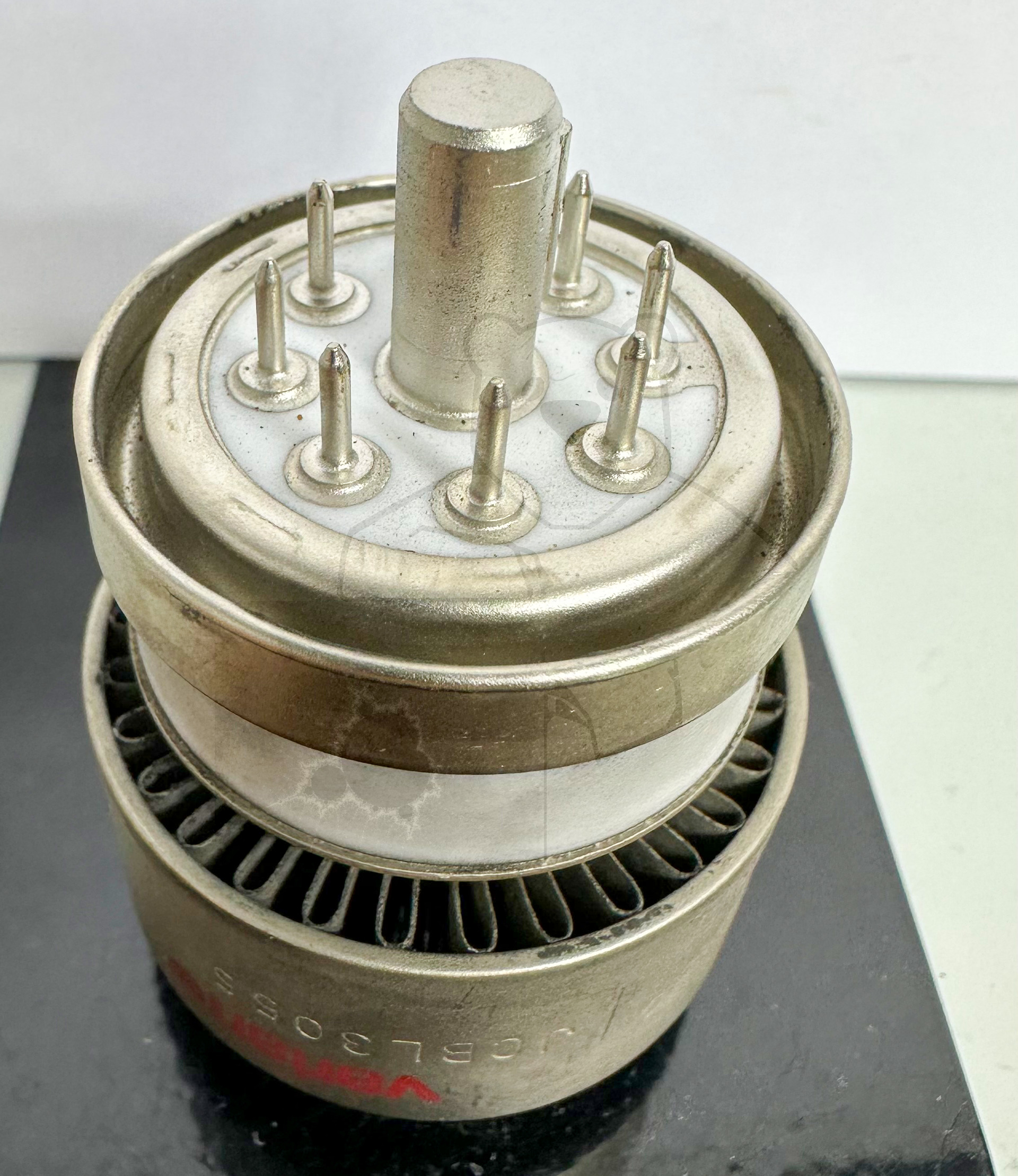

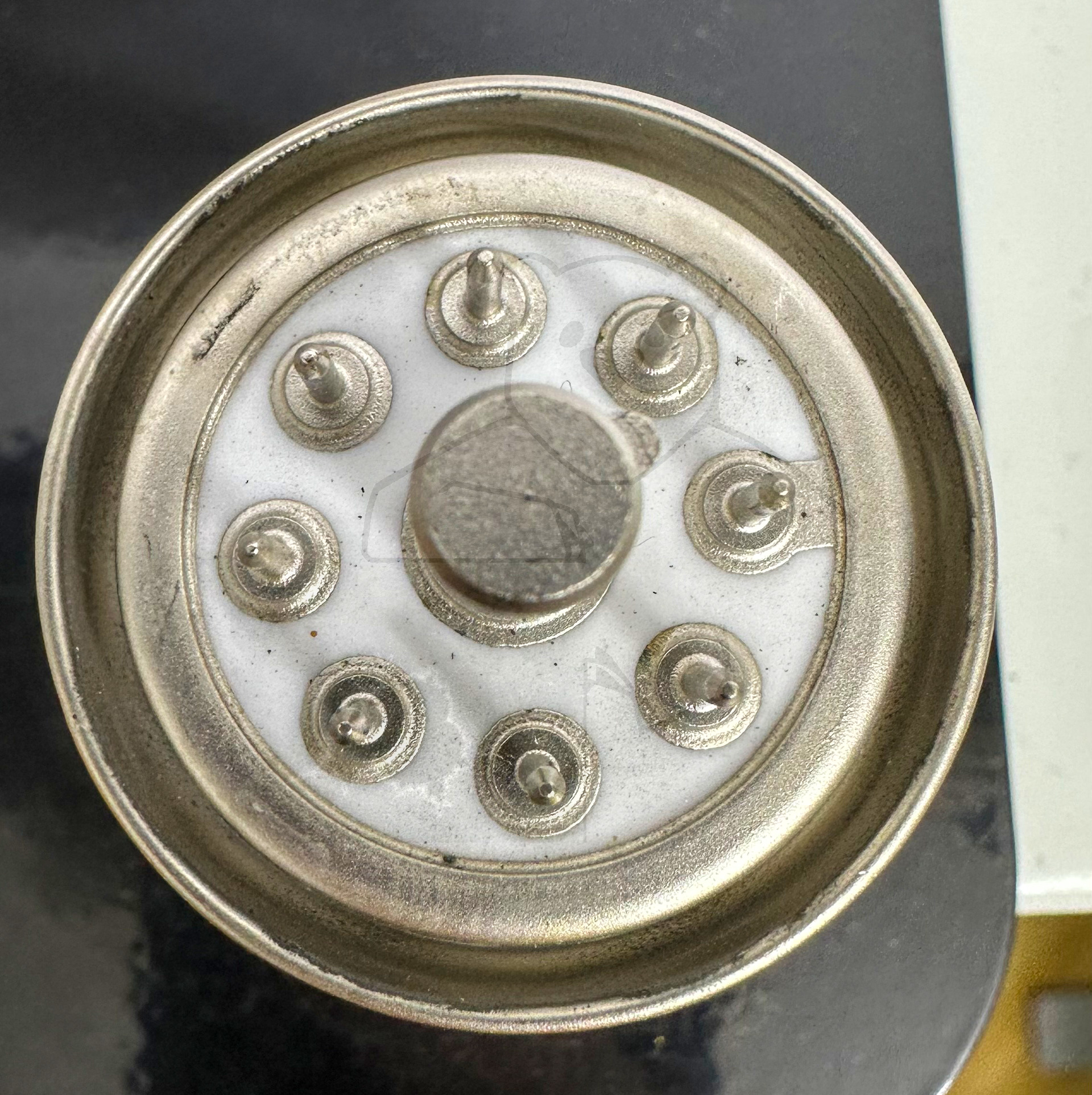

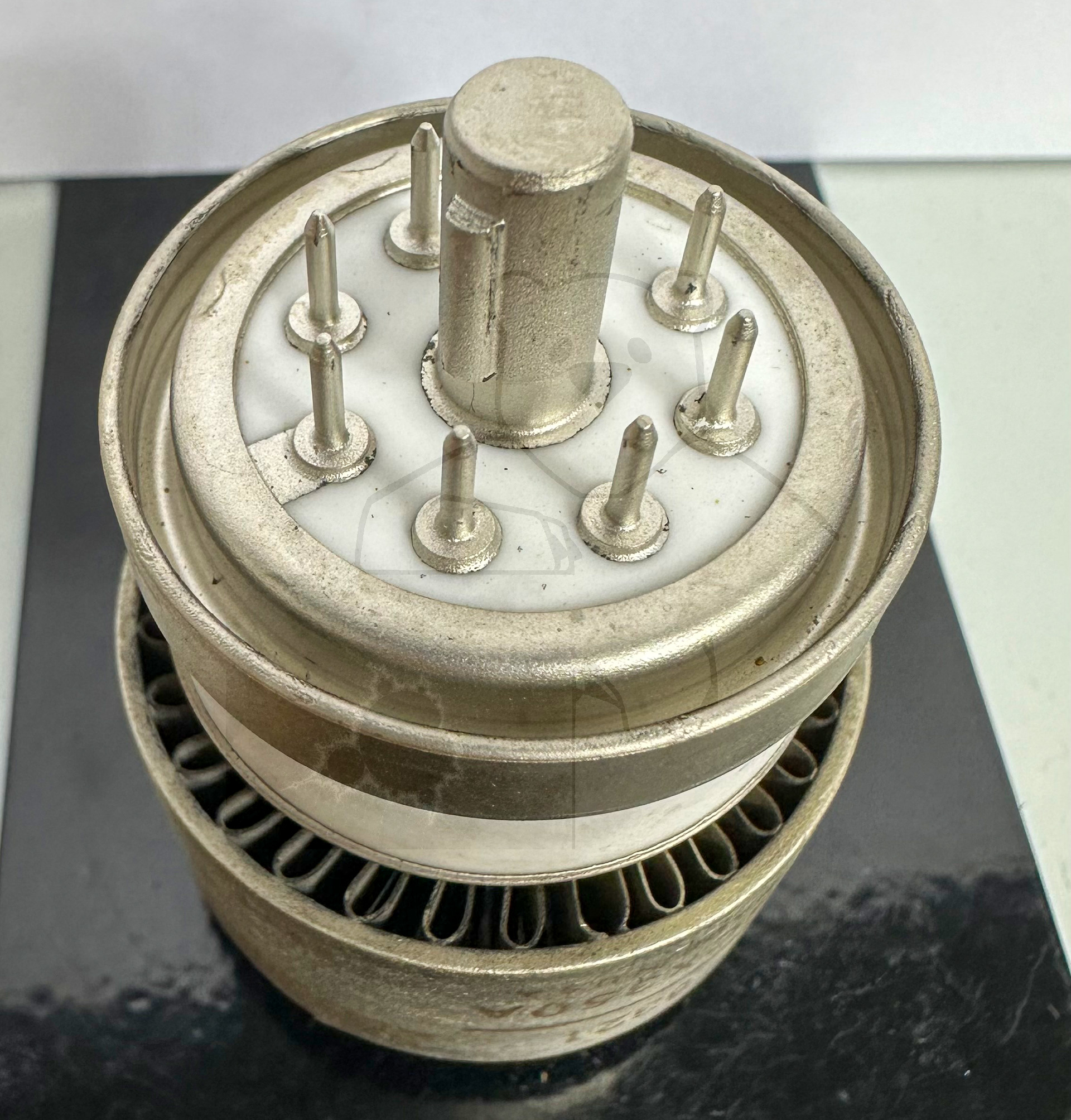

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	13.07.2023 19:32:50

🔎 Beschreibung der Systeme für die Röhre: 4CX350A

	System 1
Kathode	2, 4, 6, 8
Gitter 1	Center Pin
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

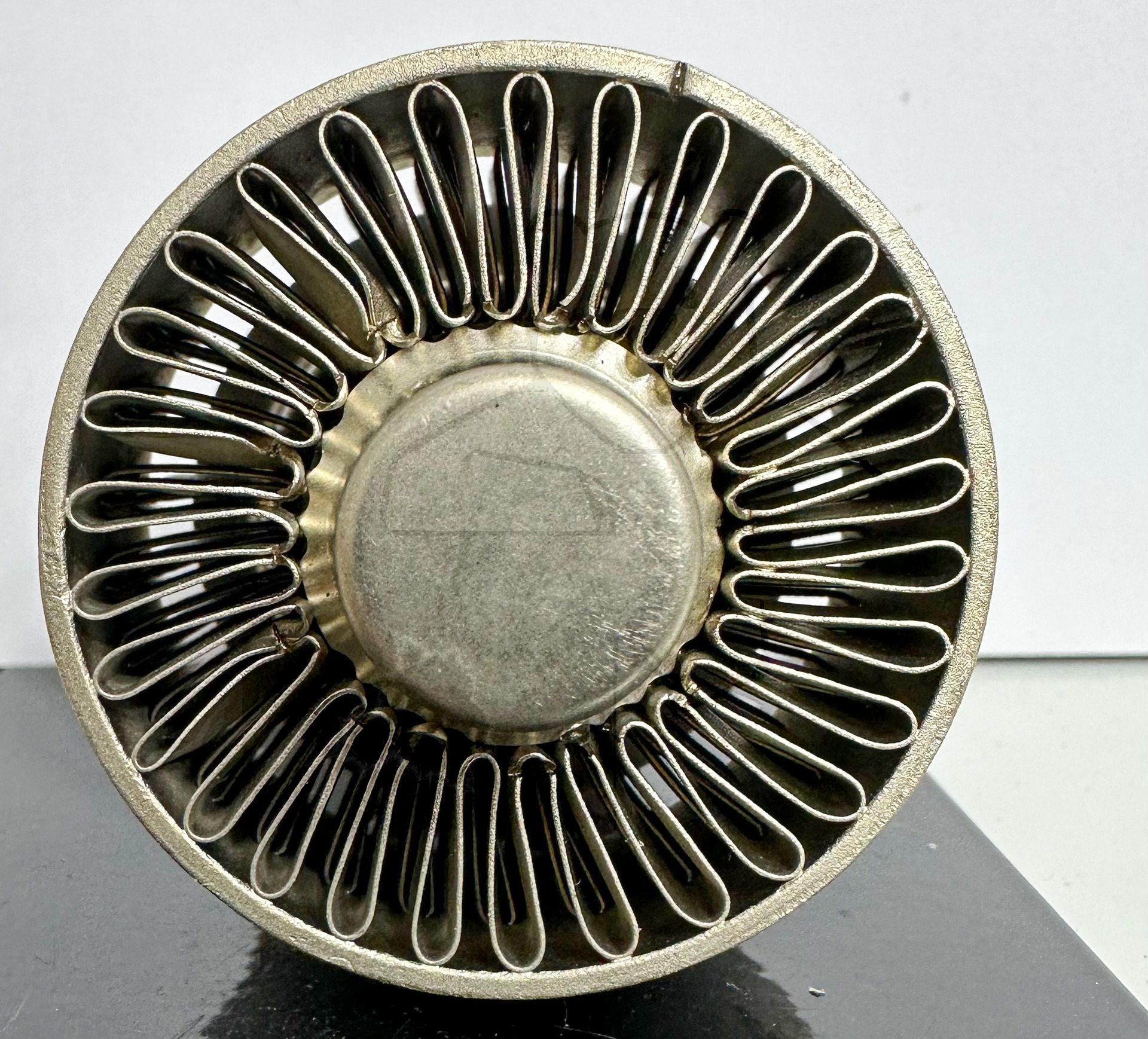

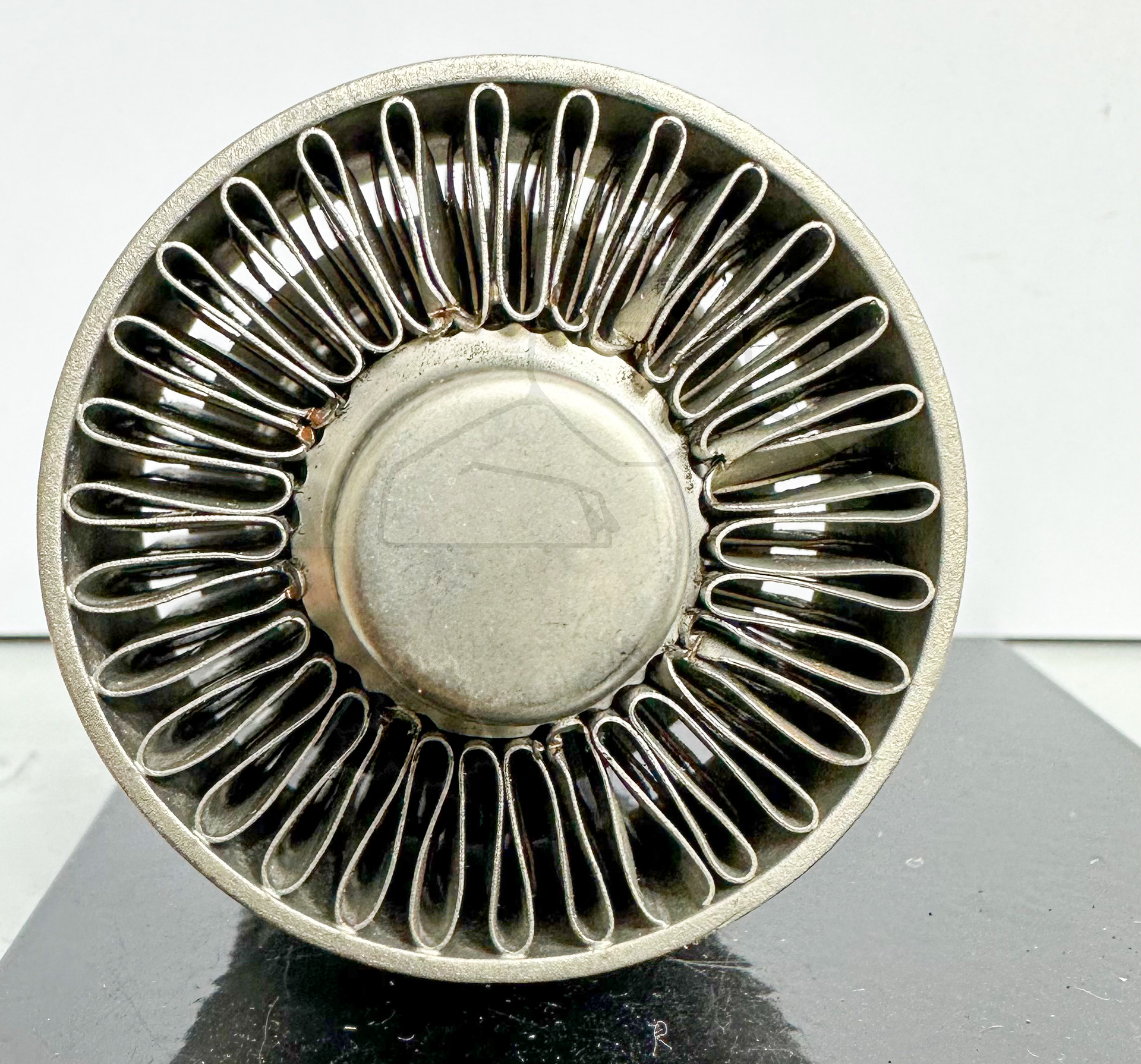

Anode 1	Kühlkörper
Anode 2
Leuchtschirm
Heizung	3, 7
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

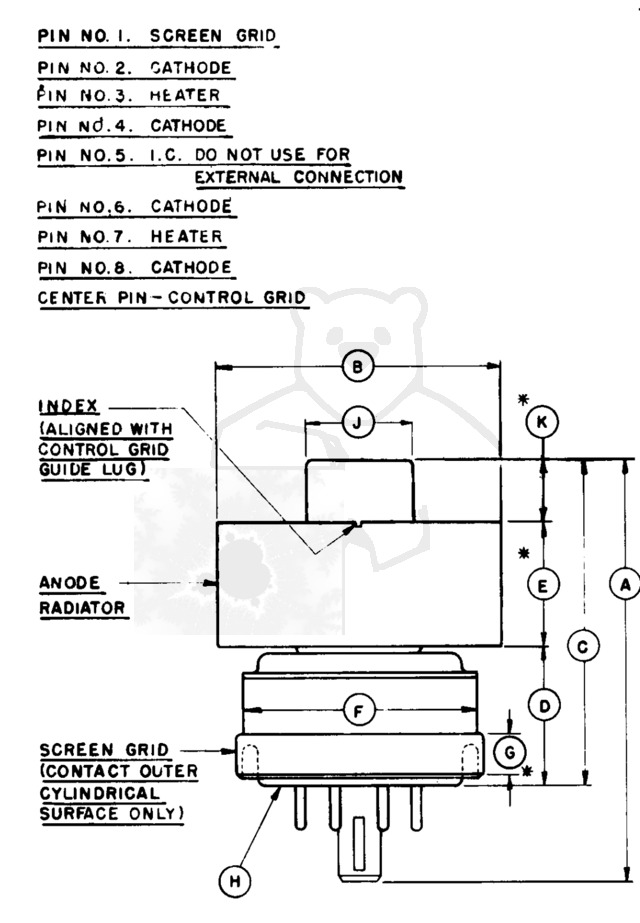

🔎 Sockelschaltung der 4CX350A

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 4CX350A
Datenblatt 8321 Eimac [www.tubedata.info].pdf (1329 kB)
