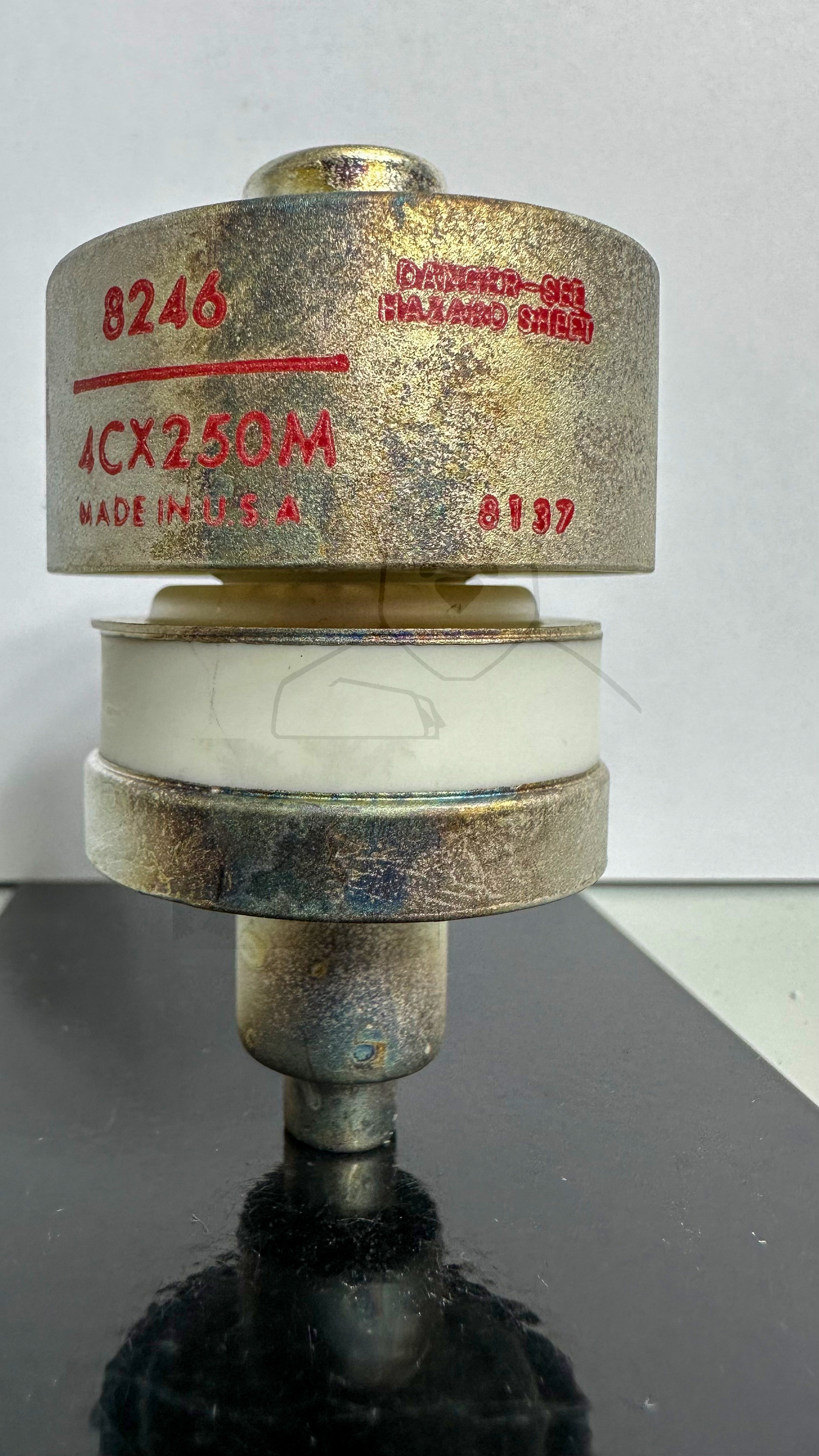

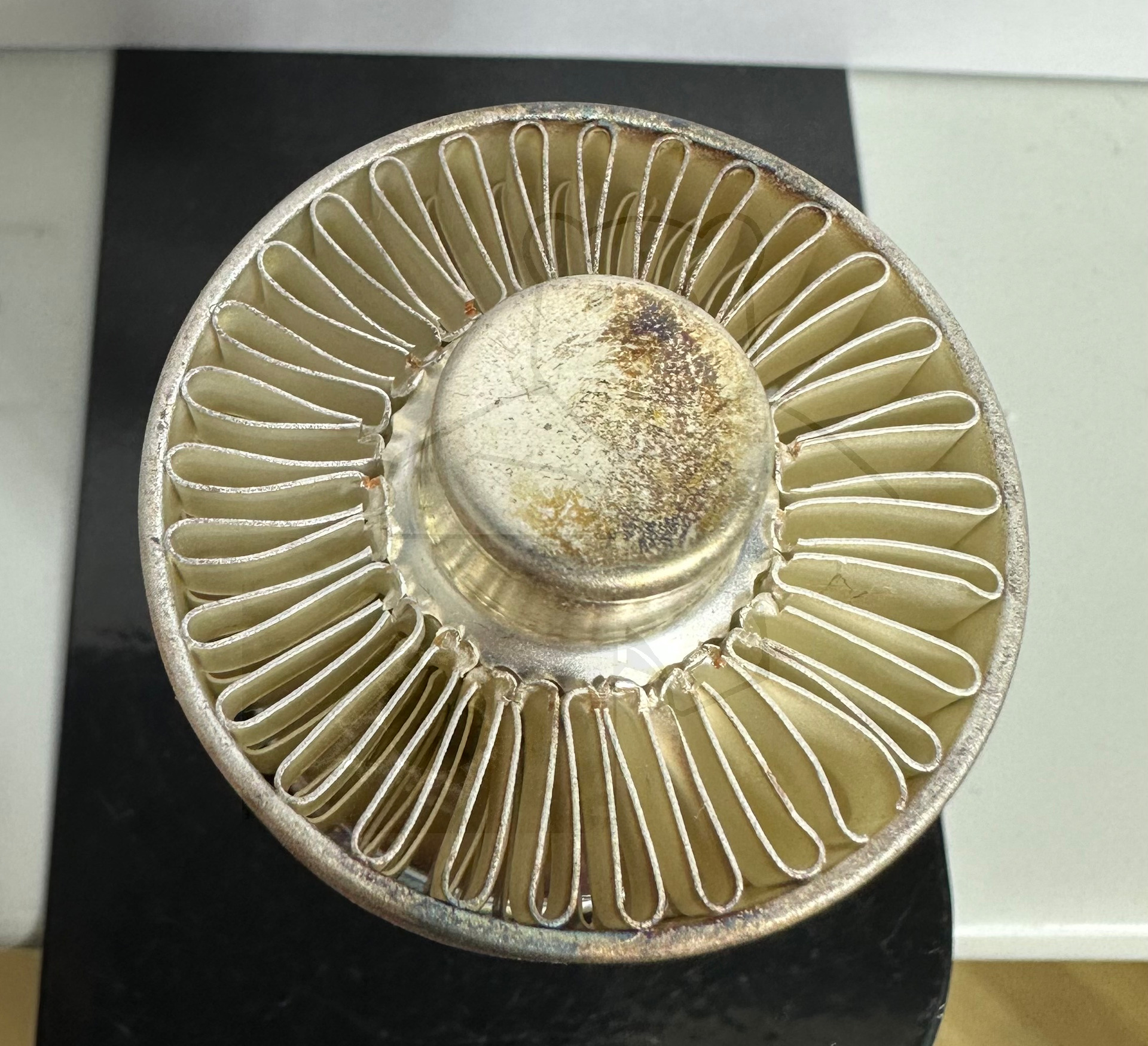

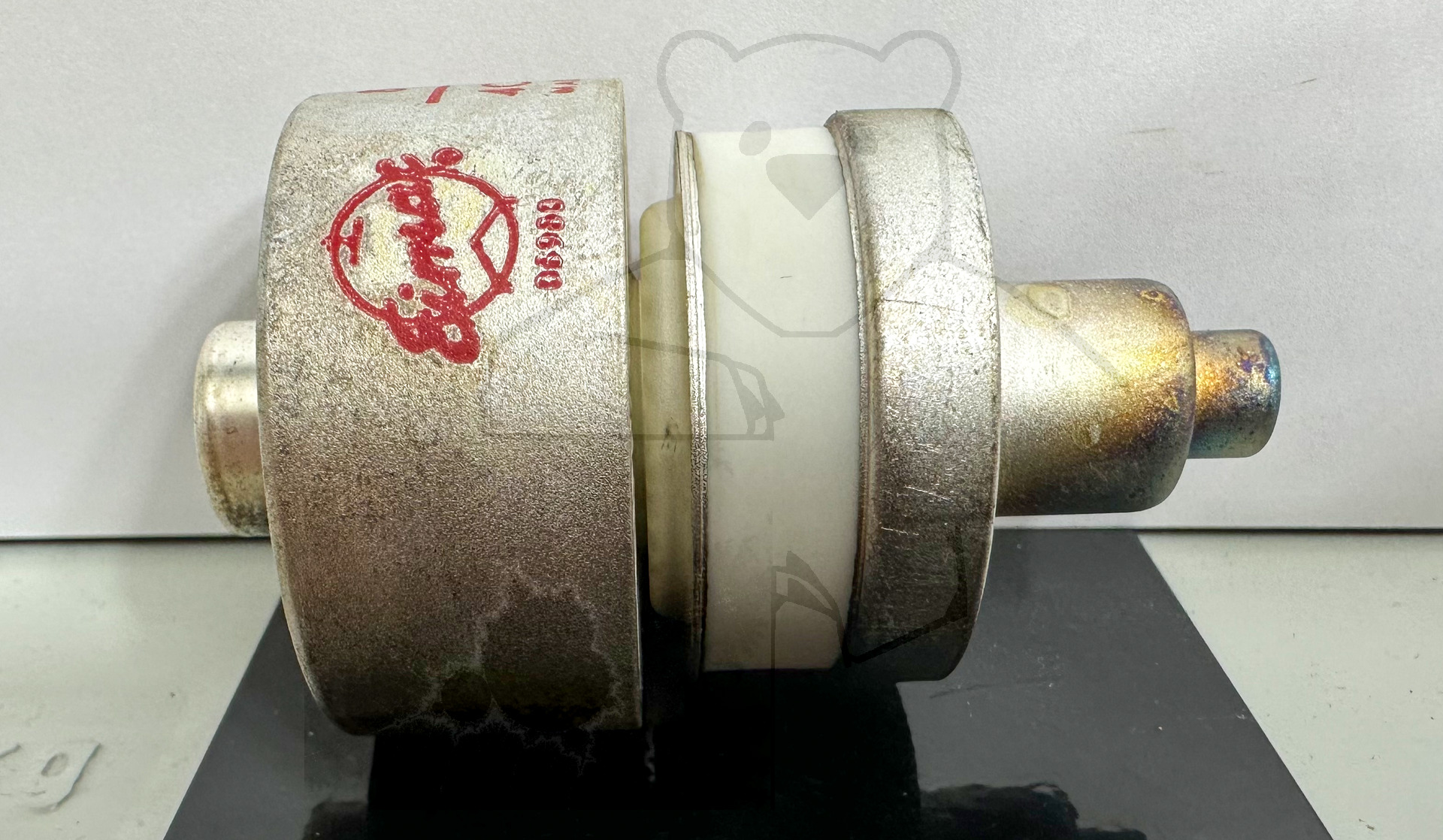

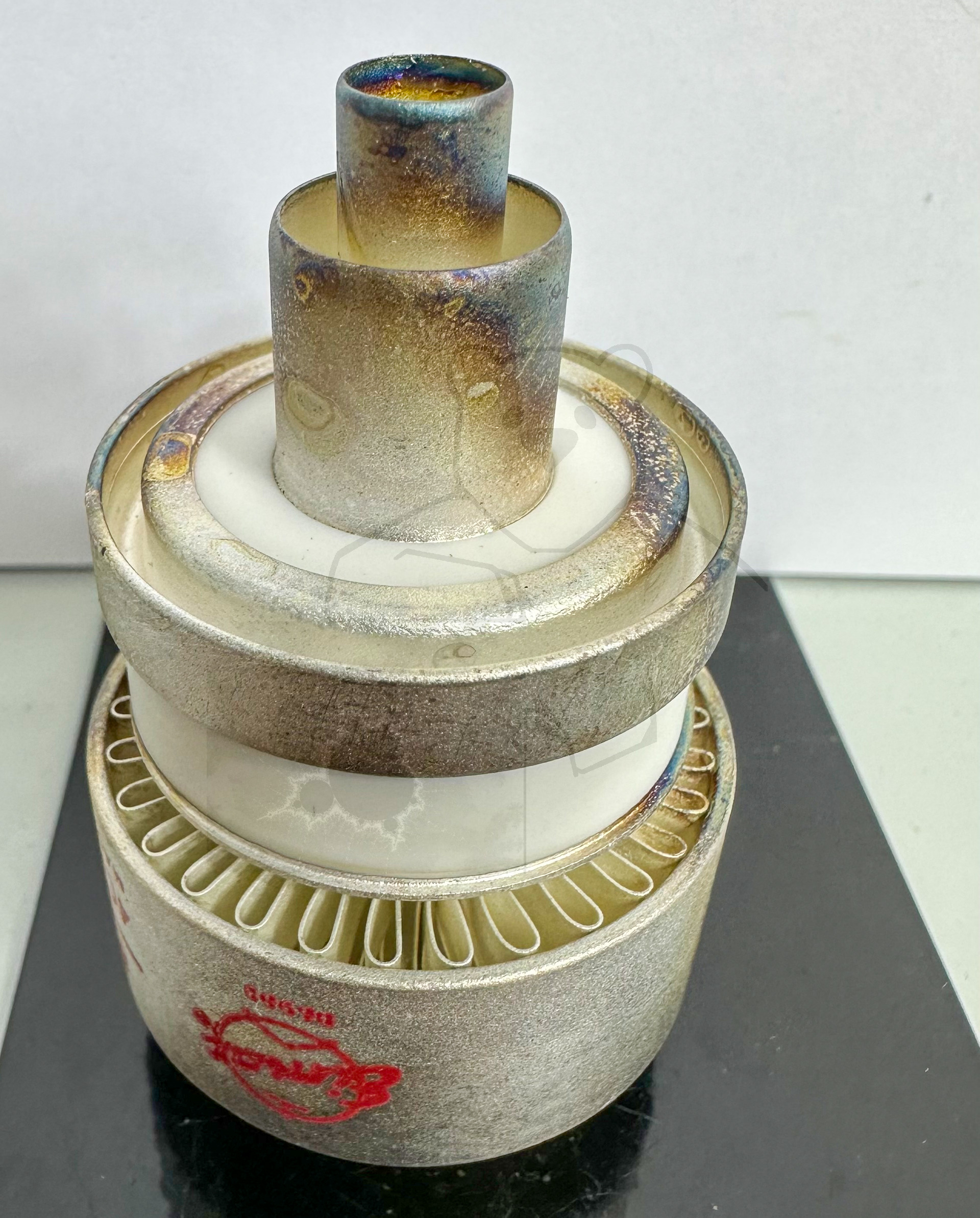

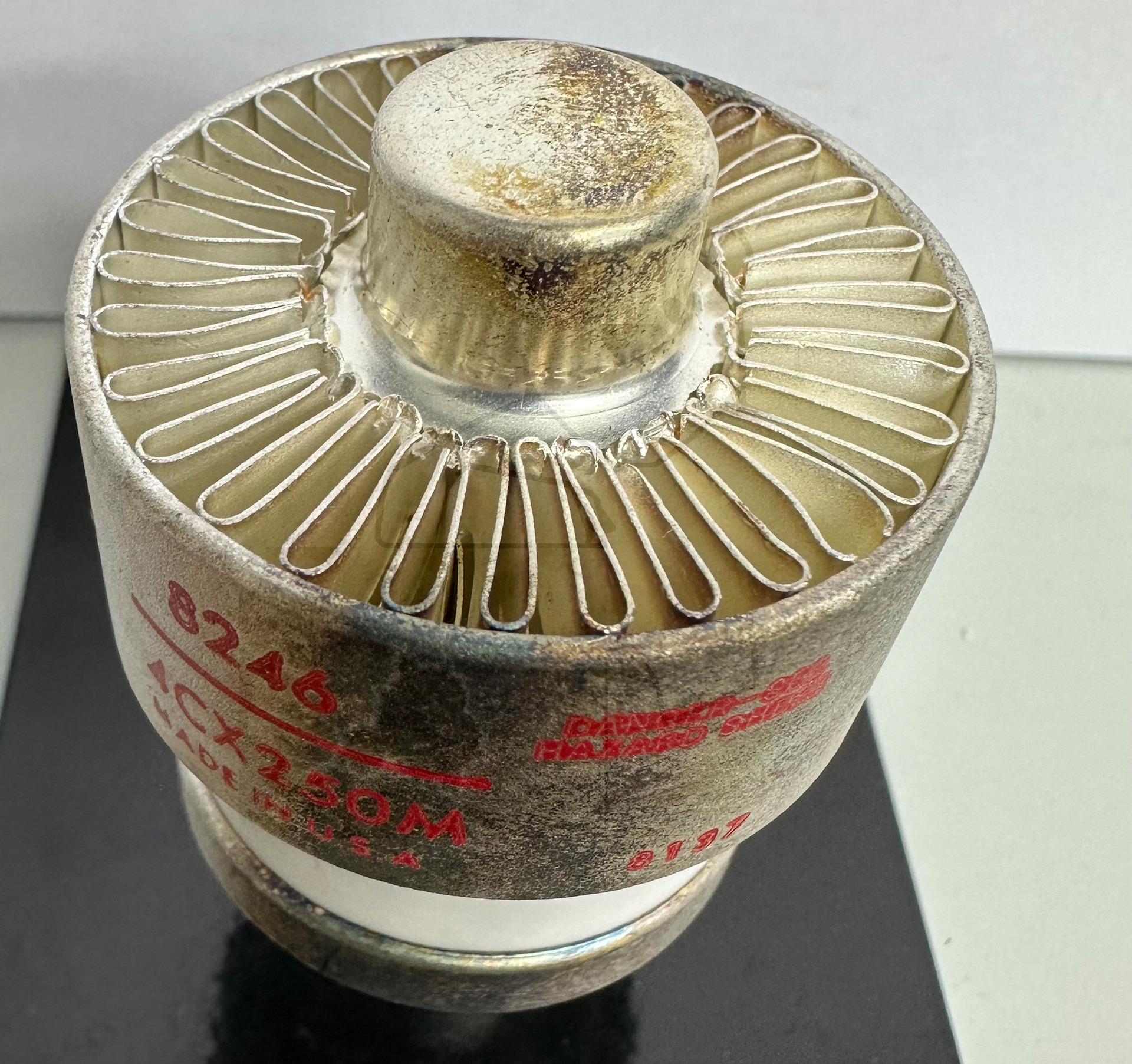

Daten und Bilder der Röhre: 4CX250M

🔎 Beschreibung der Röhre: 4CX250M

Name	4CX250M
Vergleichsname	8246
Heizspannung (Volt)	26,5
Heizstrom (Ampère)	0,68
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Anheizzeit: 60 Sekunden
Letzte Änderung	10.08.2018 05:10:47

🔎 Beschreibung der Systeme für die Röhre: 4CX250M

	System 1
Kathode	k
Gitter 1	g1
Gitter 2	g2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

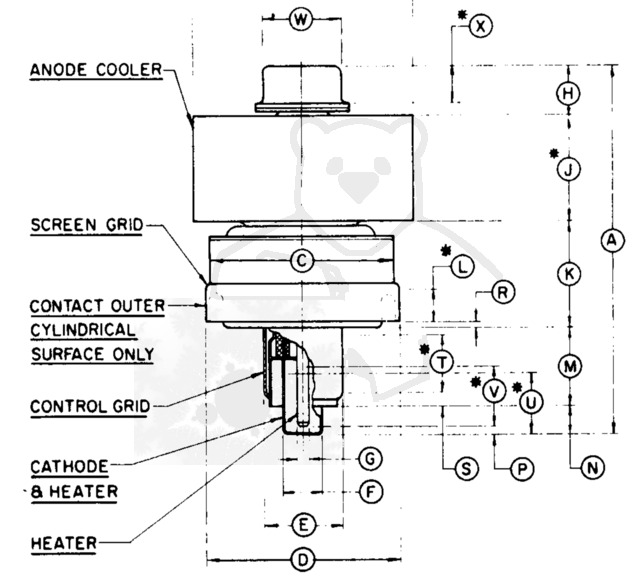

🔎 Sockelschaltung der 4CX250M

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 4CX250M
Datenblatt 4CX250M 8246 Eimac [www.tubedata.info].pdf (1633 kB)
