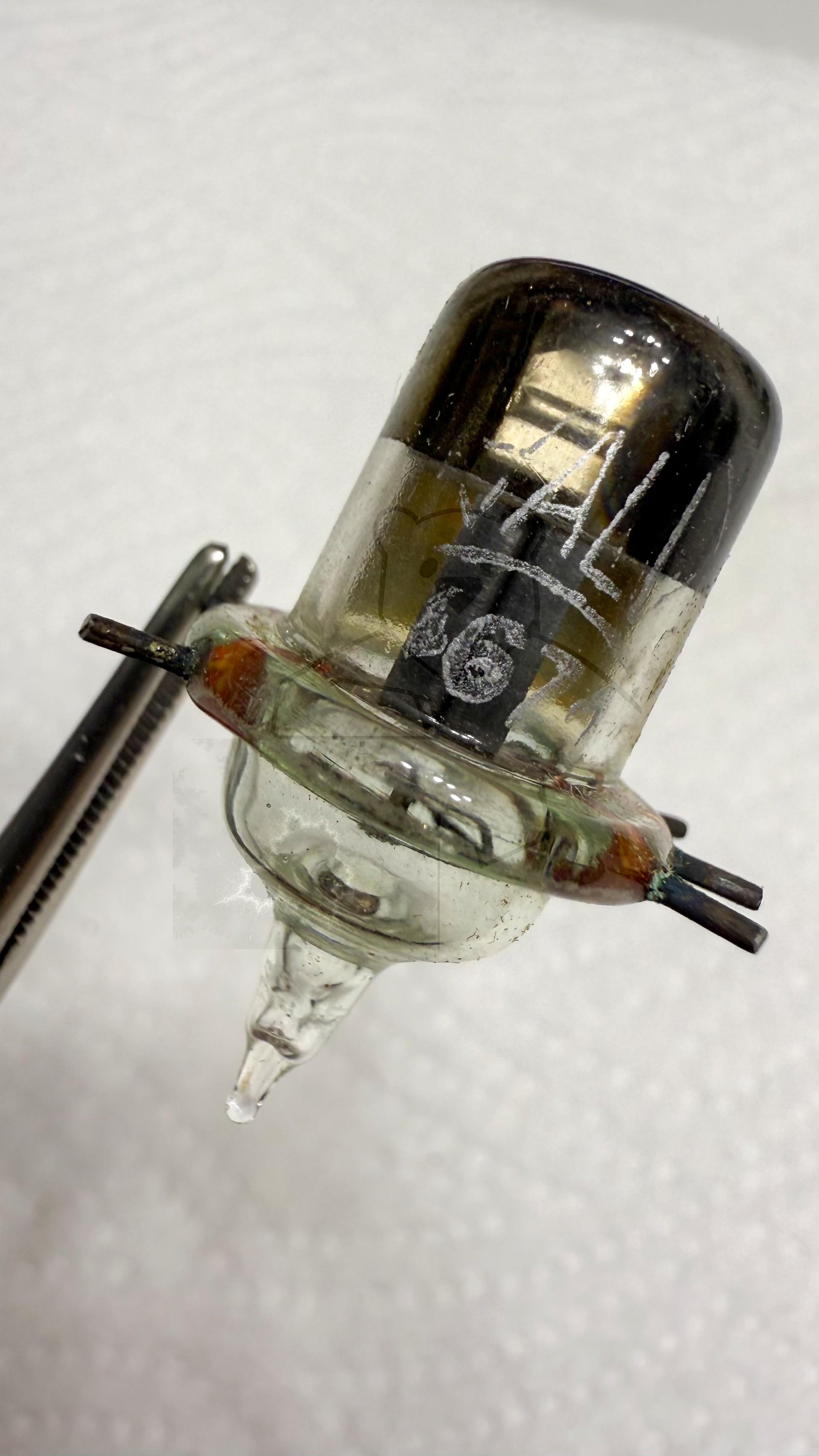

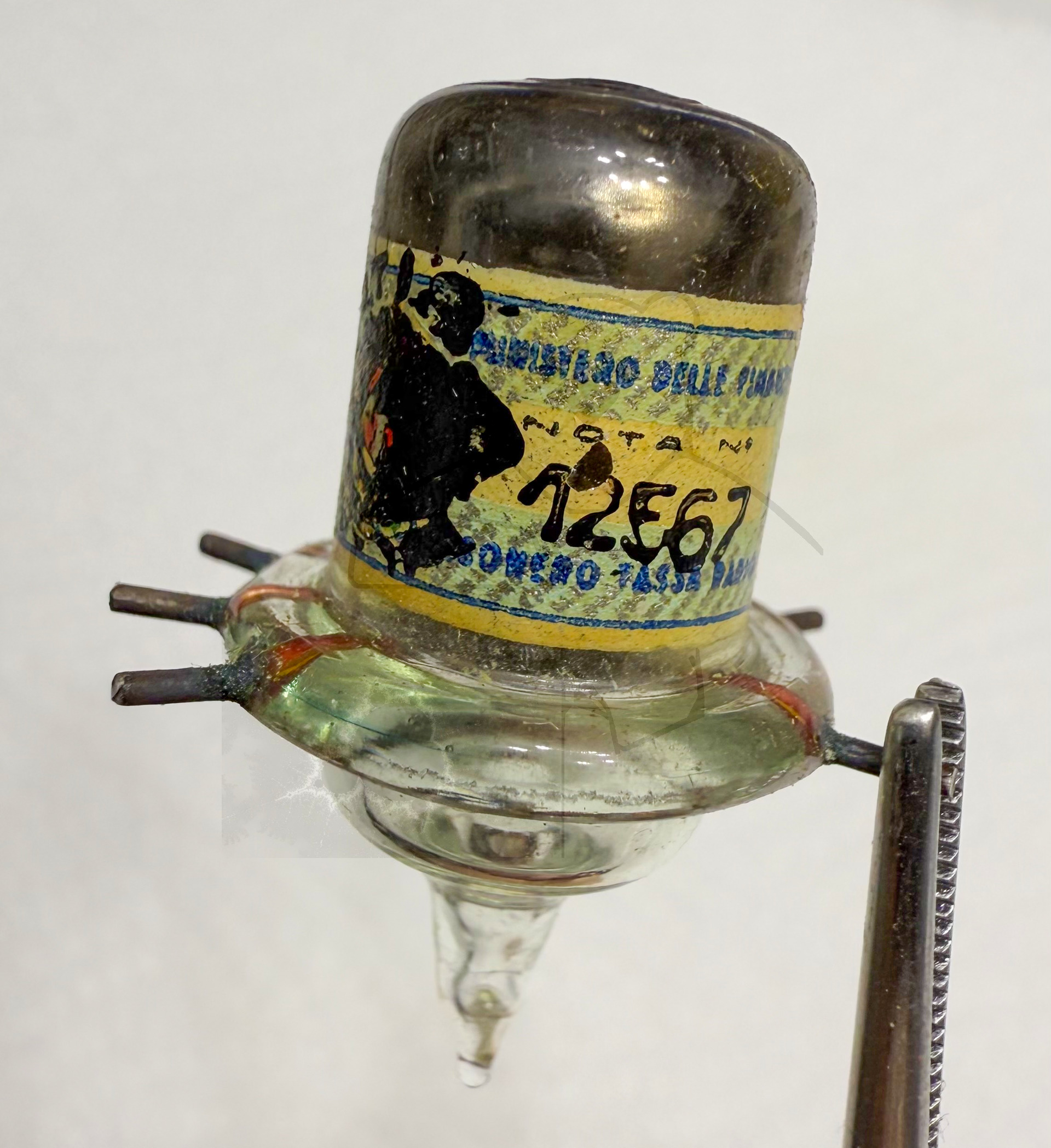

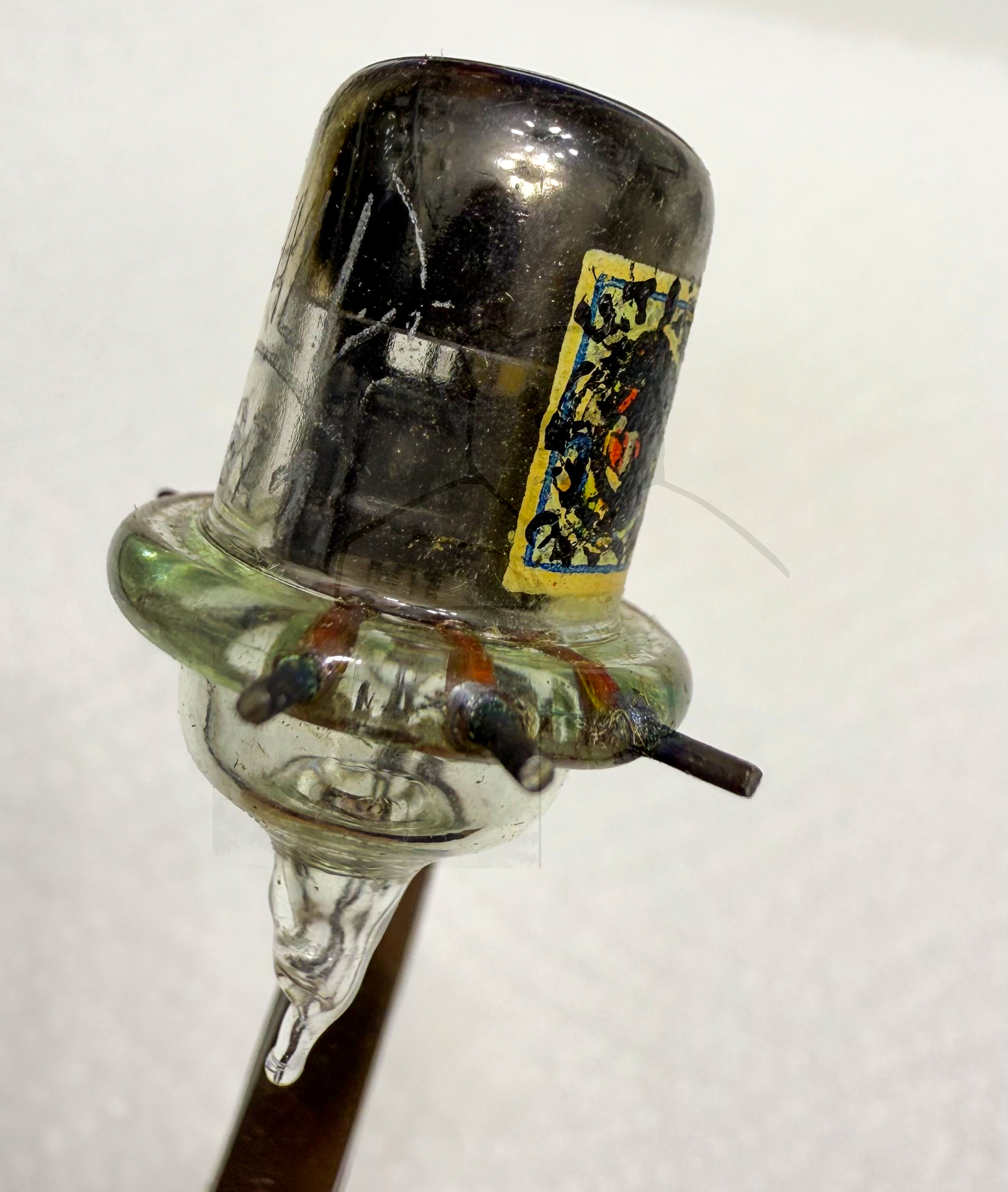

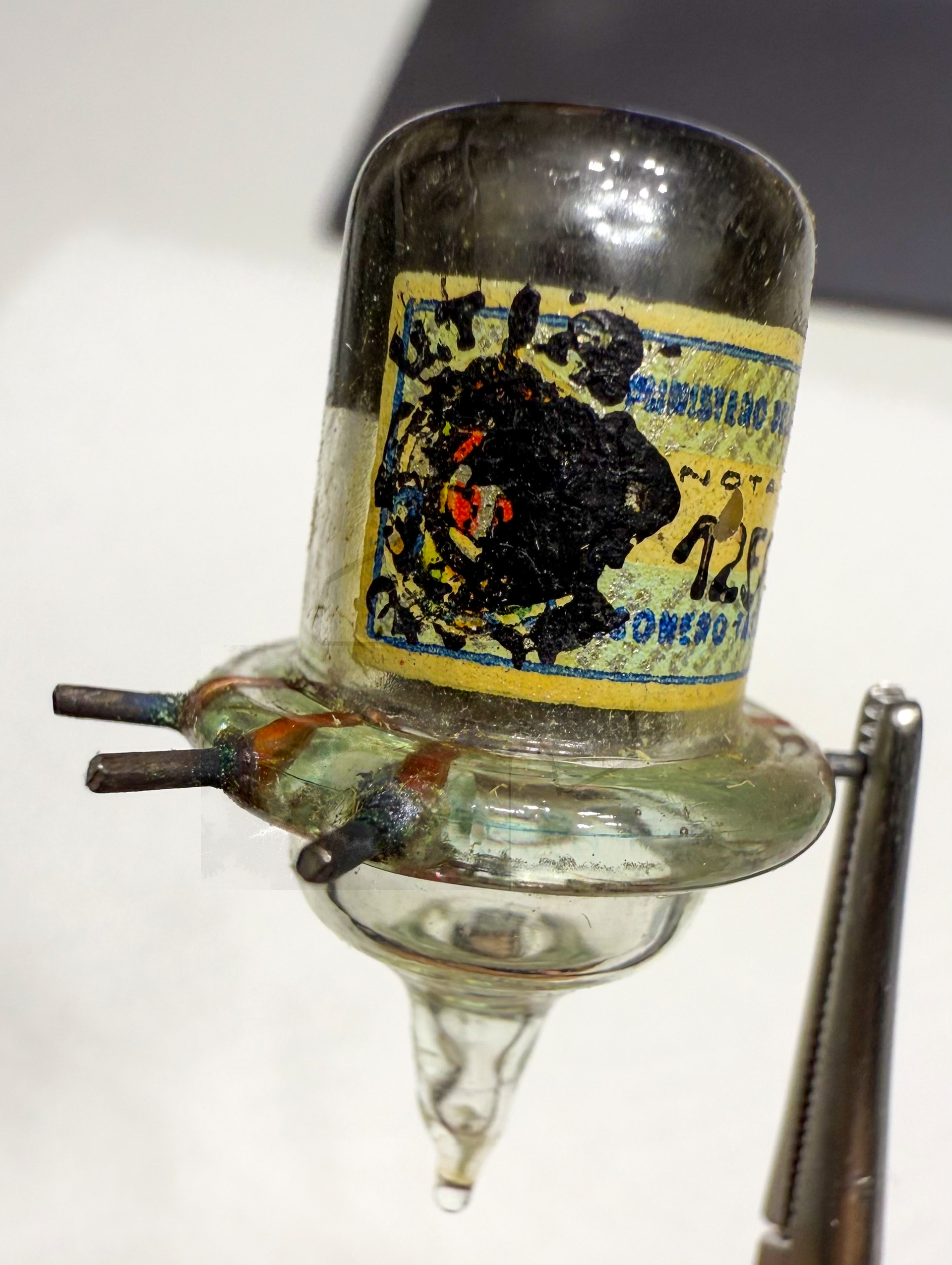

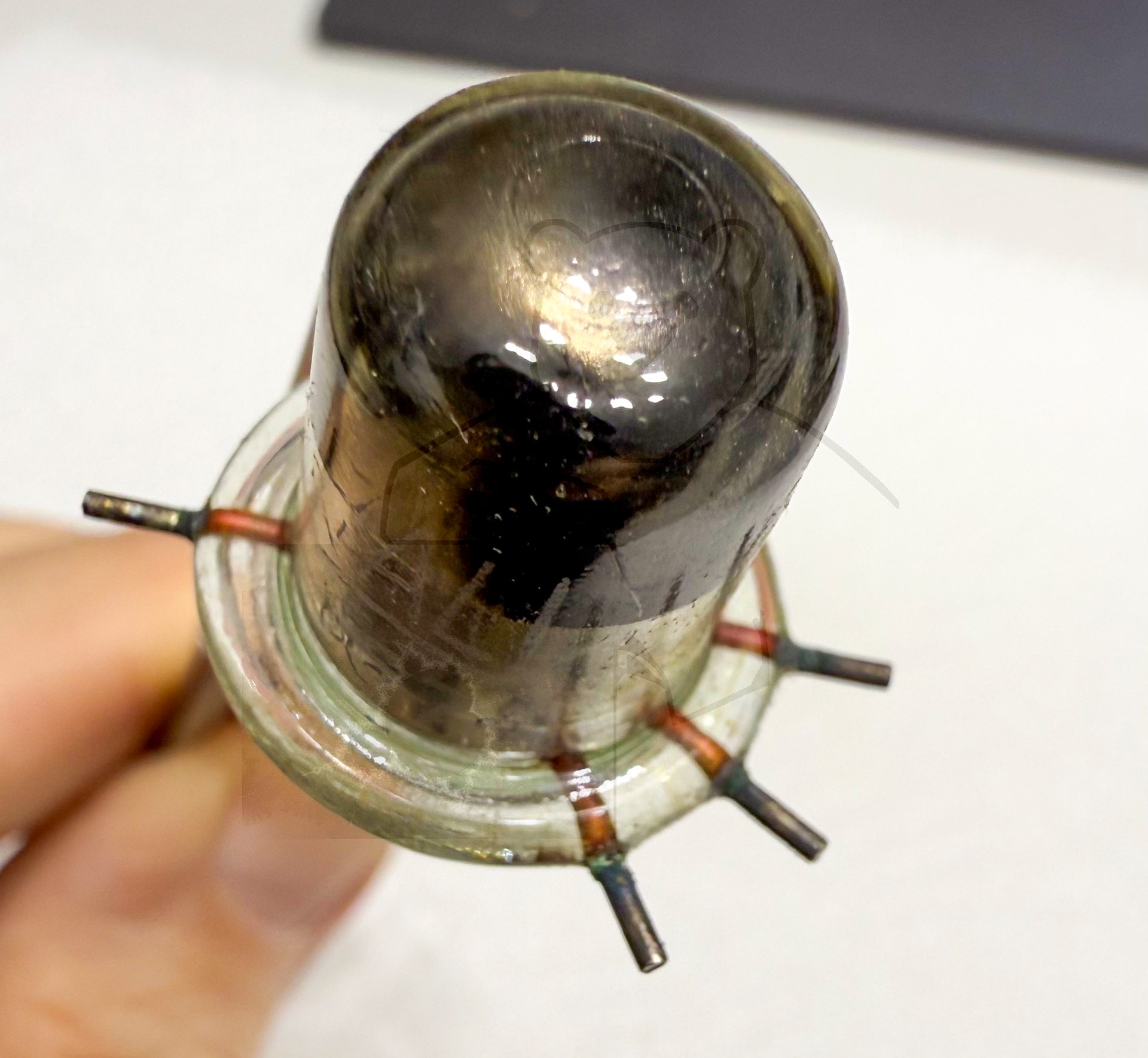

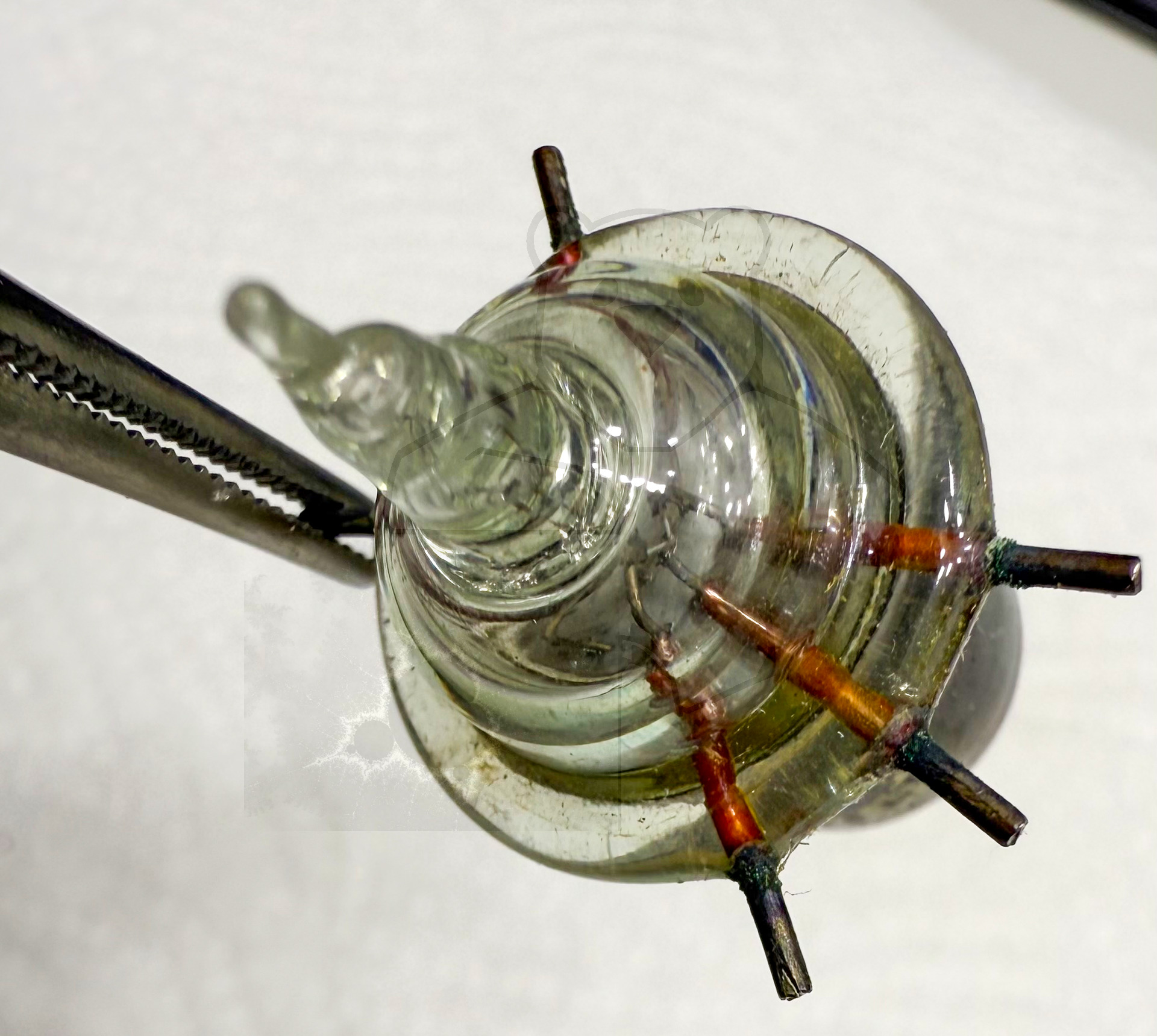

Daten und Bilder der Röhre: 4671

🔎 Beschreibung der Röhre: 4671

Name	4671
Vergleichsname	E1C
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Eichelroehre → Liste aller Röhren mit: Eichelroehre
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:59:09

🔎 Beschreibung der Systeme für die Röhre: 4671

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	h, h
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

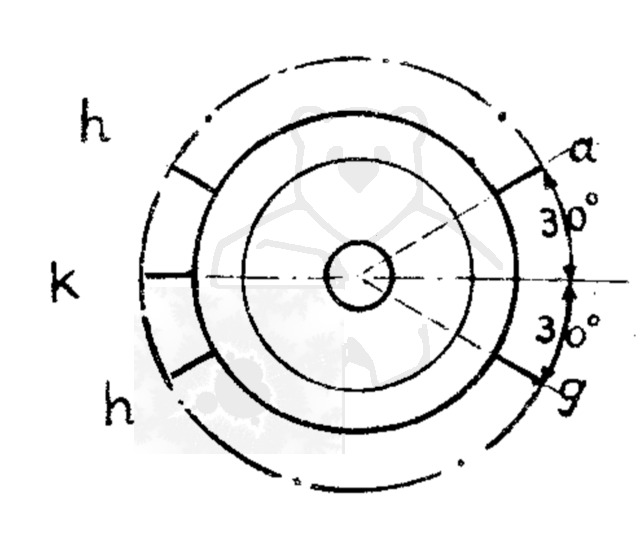

🔎 Sockelschaltung der 4671

Bildquelle: Mullard Datenblatt

🔎 Datenblätter zur Röhre: 4671
Datenblatt 4671 E1C Mullard.pdf (190 kB)
