đ Beschreibung der Röhre: 43
| Name | 43 |
| Vergleichsname | |
| Heizspannung (Volt) | 25 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Medium, 6pol. â Liste aller Röhren mit: USA, Medium, 6pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 08:56:41 |
đ Beschreibung der Systeme fĂŒr die Röhre: 43
| System 1 | |
| Kathode | 5 |
| Gitter 1 | 4 |
| Gitter 2 | 3 |
| Gitter 3 | 5 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 2 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 6 |
| Abschirmung | |
| Funktion | â Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

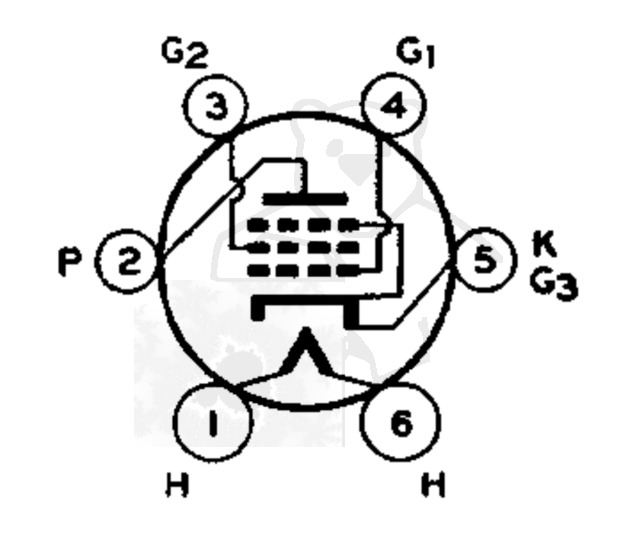

đ Sockelschaltung der 43
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 43
Datenblatt 43 Brimar [www.tubedata.info].pdf (48 kB)
Datenblatt 43 Cunningham [www.tubedata.info].pdf (121 kB)
Datenblatt 43 RCA.pdf (39 kB)

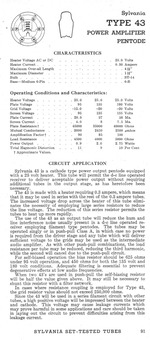

Datenblatt 43 Sylvania.pdf (690 kB)
Datenblatt 43 Tung-Sol [www.tubedata.info].pdf (105 kB)
Pruefkarte 43 143 243 25A6 - Funke W19 Roehrenpruefer.pdf (162 kB)
Pruefkarte 43 G43 T43 CV2514 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (298 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 43

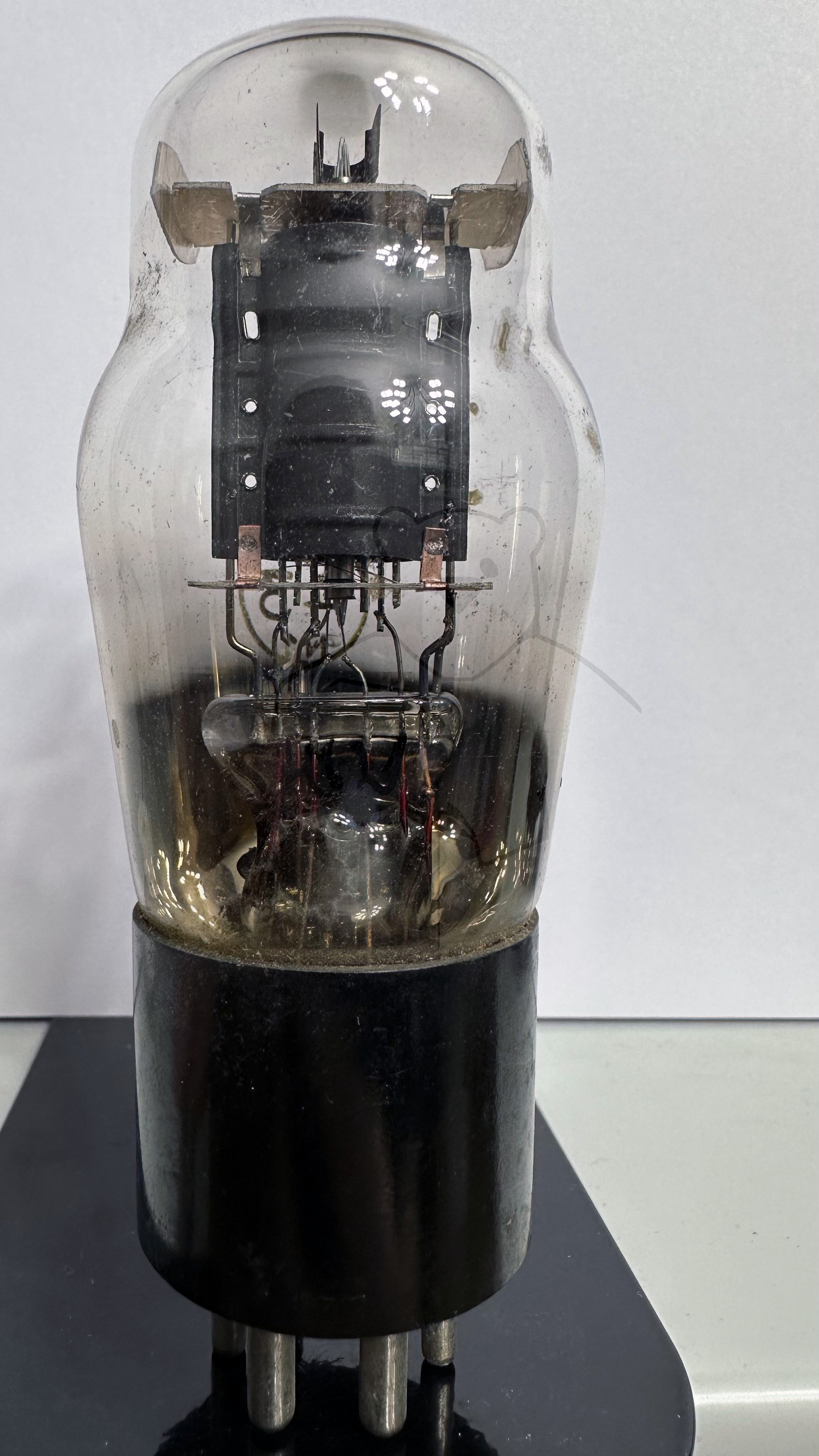

Röhre 43 #4661 Bild 1

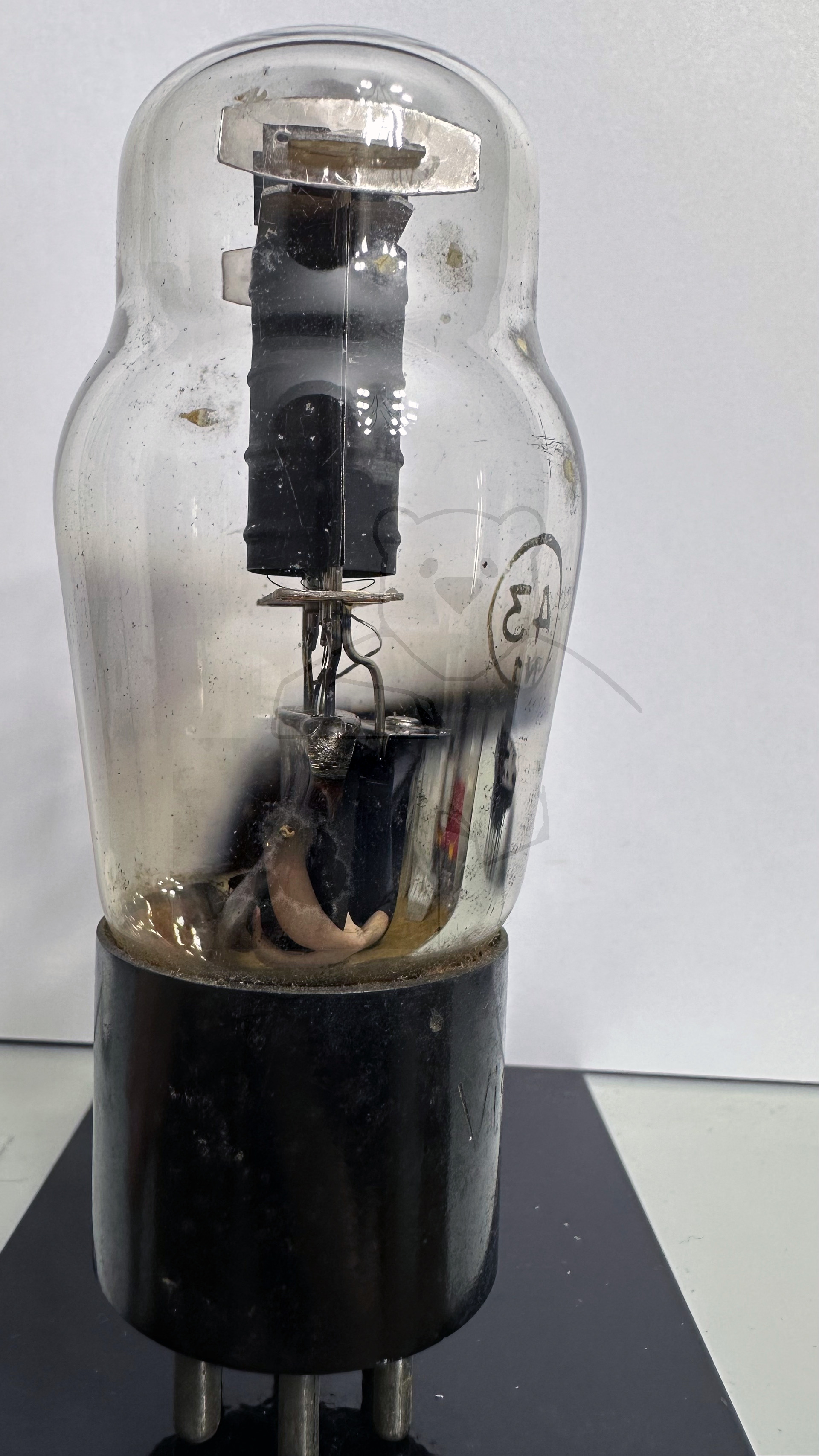

Röhre 43 #4661 Bild 2

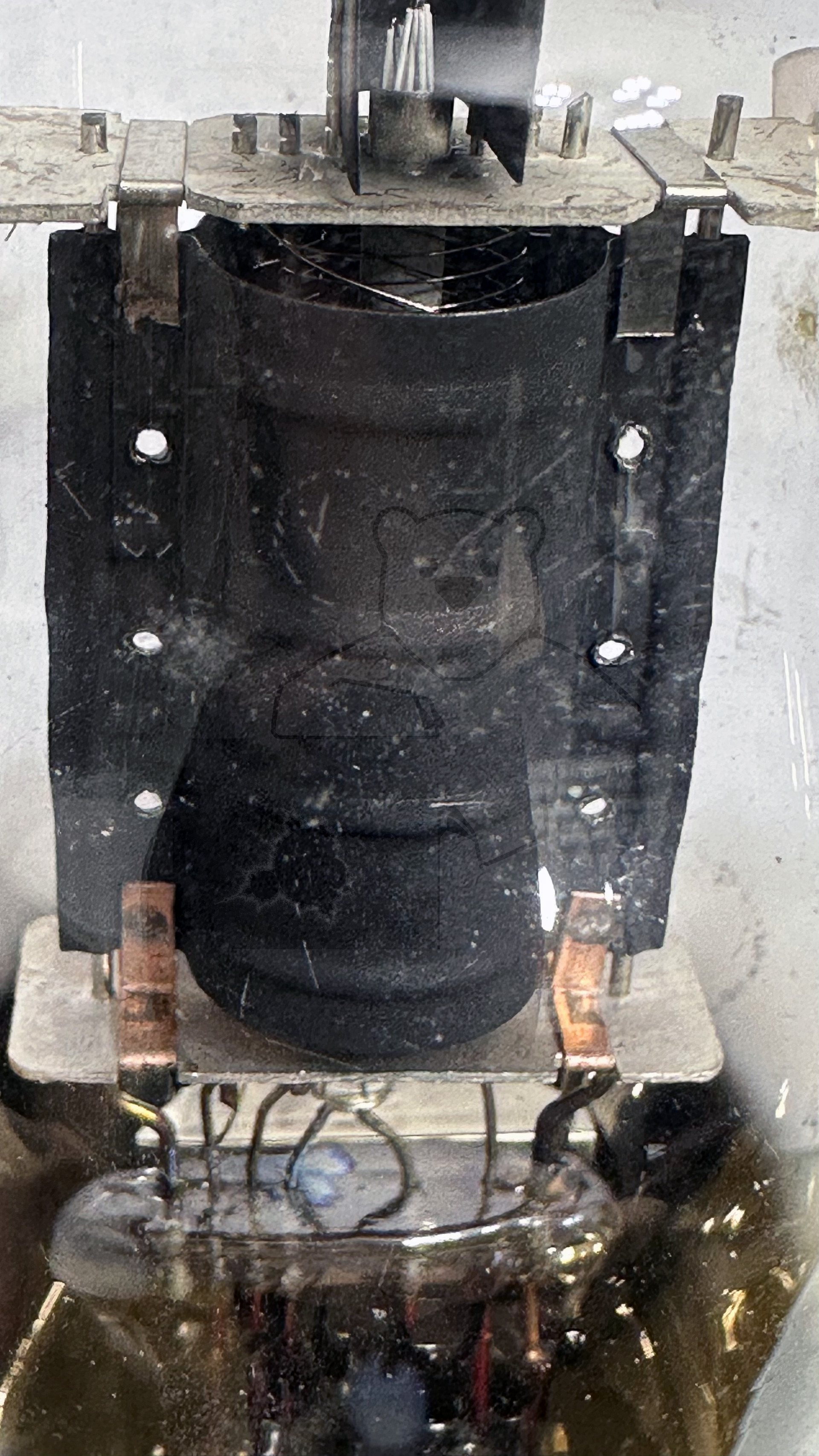

Röhre 43 #4661 Bild 3
đ Alle Röhren vom Typ 43 in der Sammlung
- â 43 Inventar: 04661 Hersteller: â Visseaux
