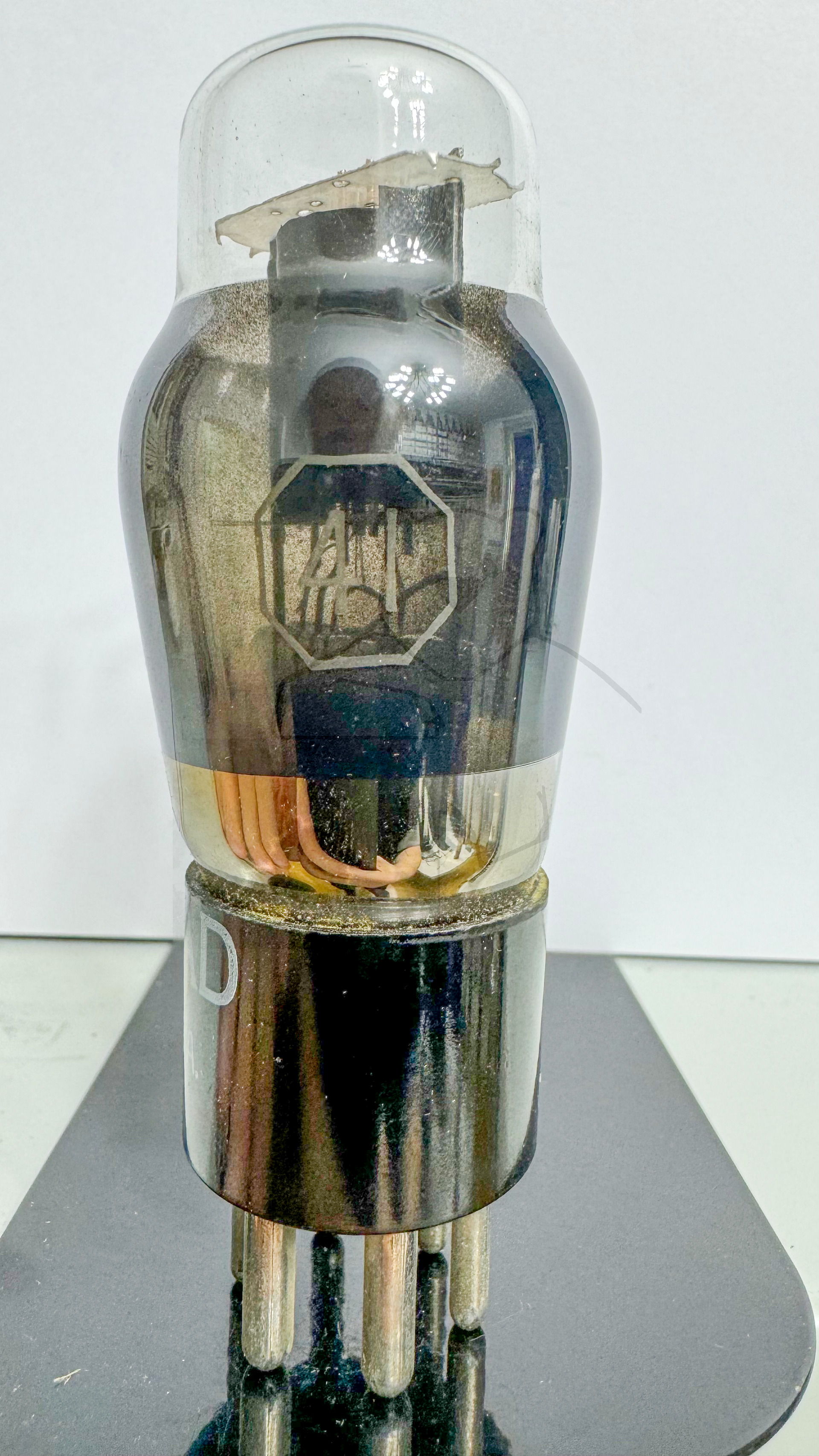

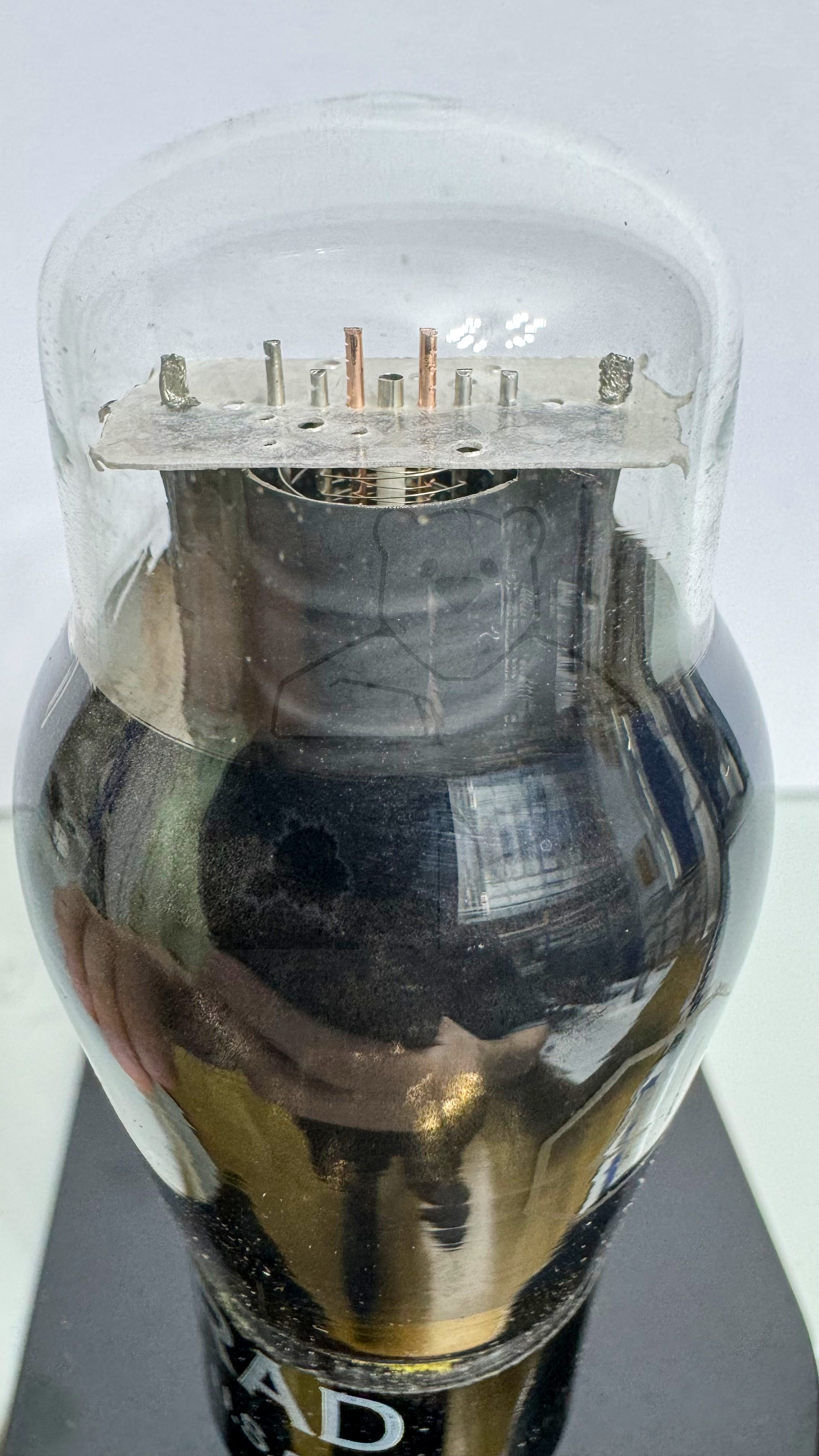

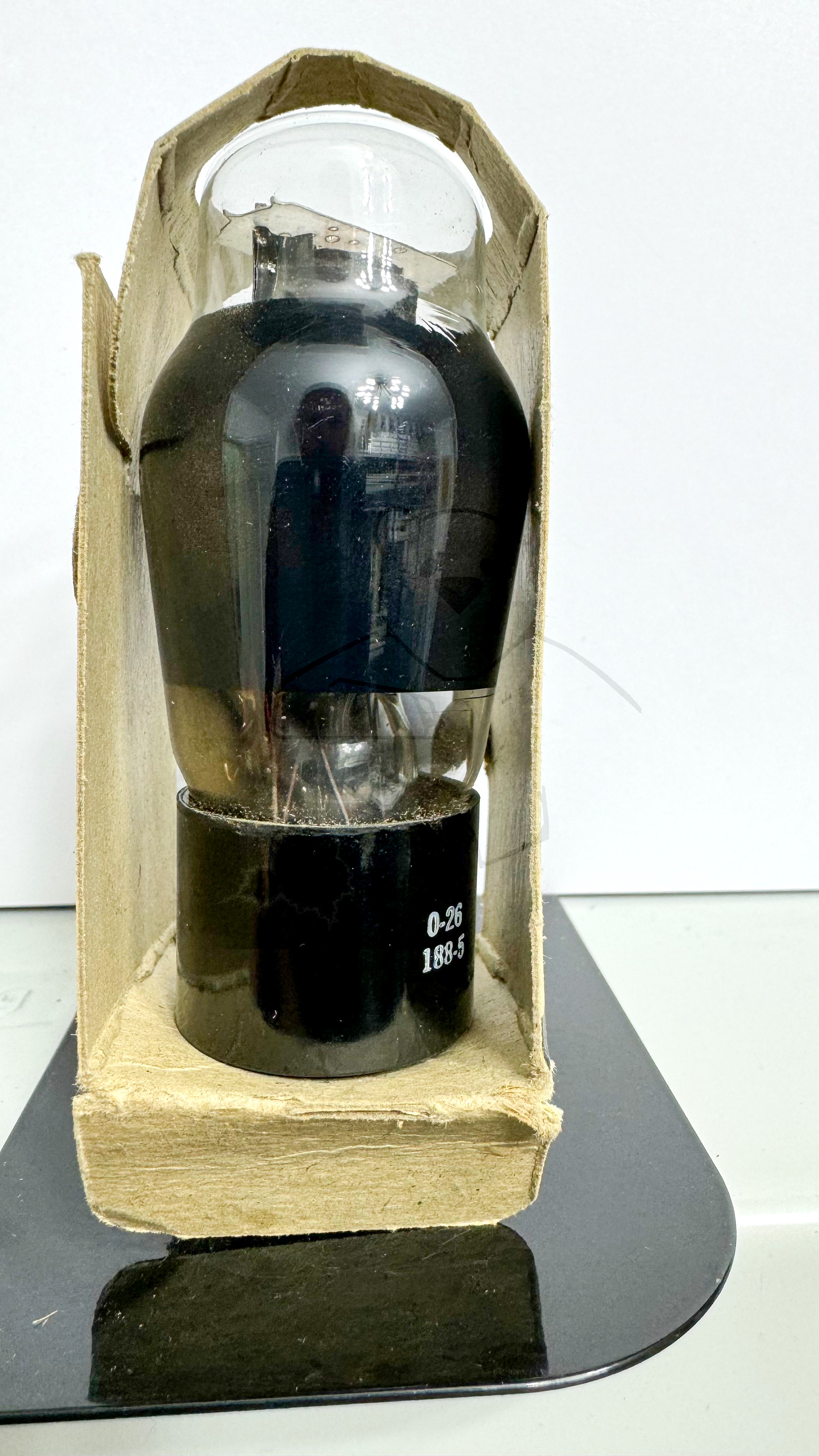

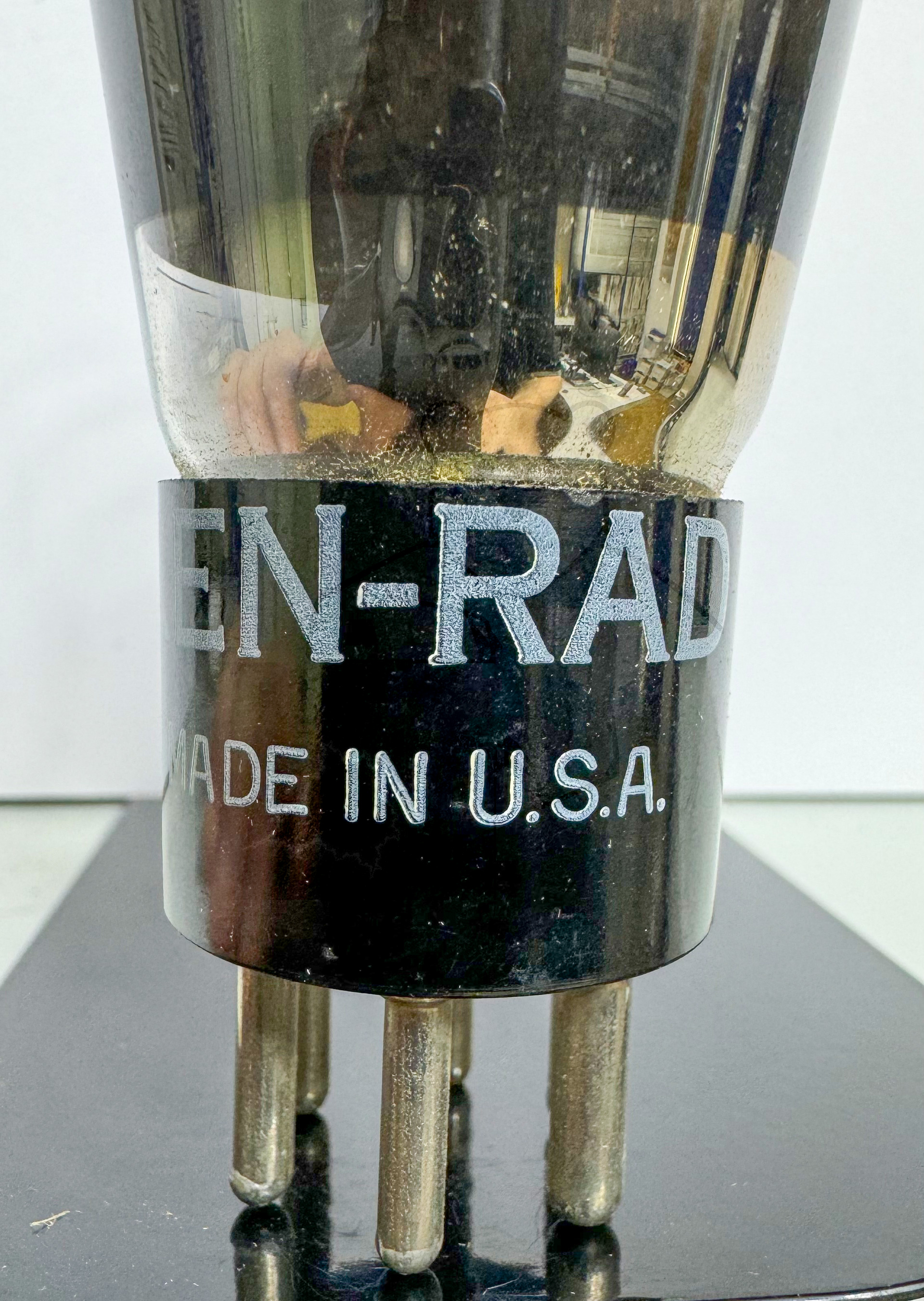

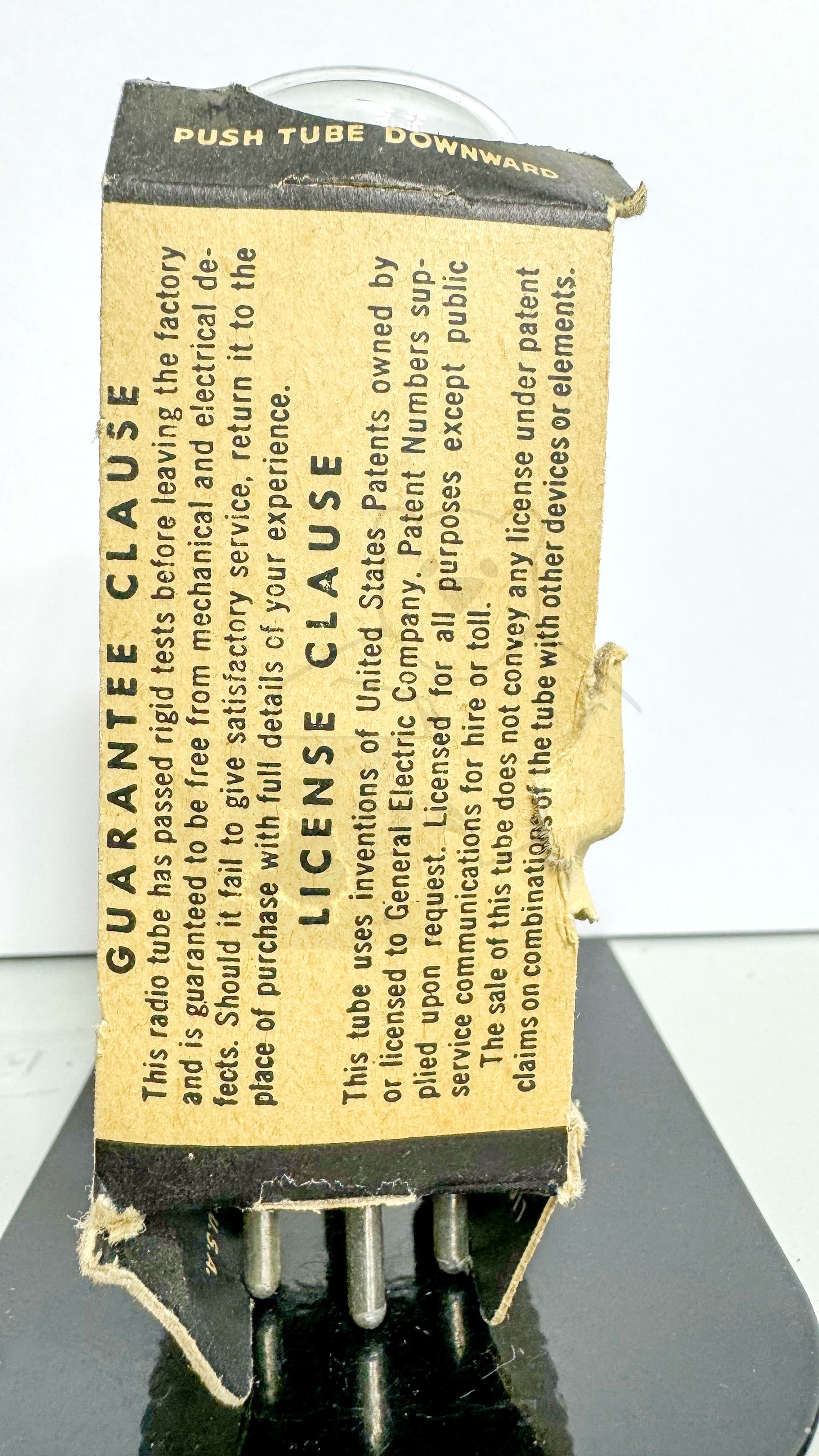

Daten und Bilder der Röhre: 41

🔎 Beschreibung der Röhre: 41

Name	41
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,4
Art der Heizung	Indirekt

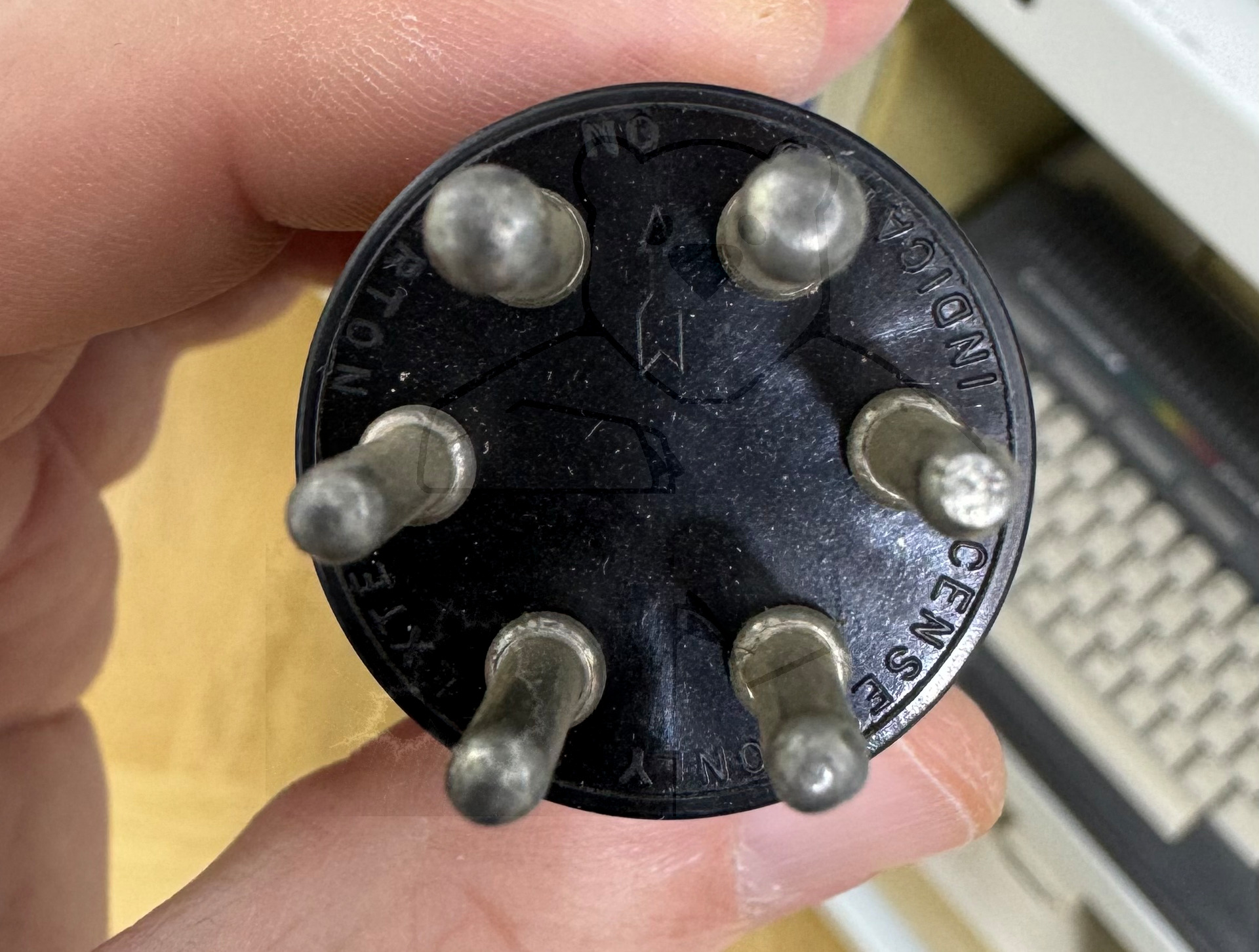

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 6pol. → Liste aller Röhren mit: USA, Medium, 6pol.
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:55:02

🔎 Beschreibung der Systeme für die Röhre: 41

	System 1
Kathode	5
Gitter 1	4
Gitter 2	3
Gitter 3	5
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 6
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

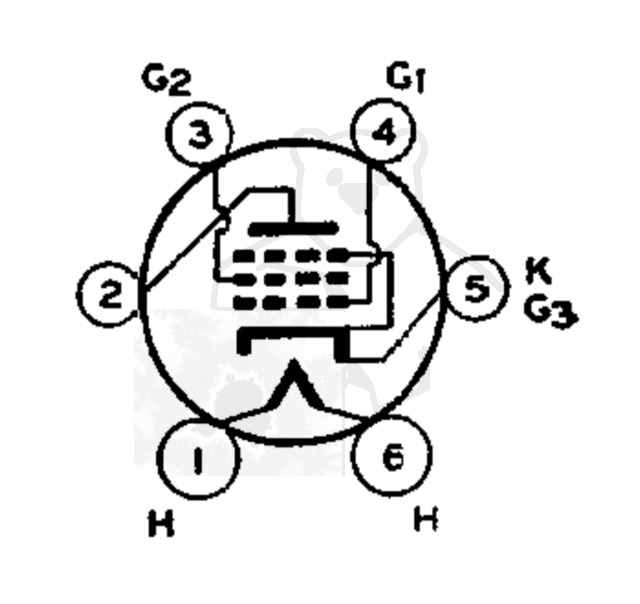

🔎 Sockelschaltung der 41

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 41
Datenblatt 41 General Electric.pdf (331 kB)
Datenblatt 41 RCA.pdf (52 kB)

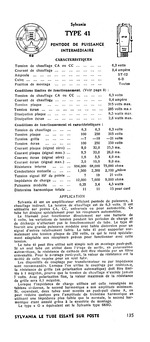

Datenblatt 41 Sylvania Französisch [www.tubedata.info].pdf (83 kB)
Datenblatt 41 Sylvania.pdf (636 kB)
Datenblatt 41 Tung-Sol [www.tubedata.info].pdf (229 kB)
Pruefkarte 41 41E 41S XT41 VT-48 42 142 242 342 442 642 - Funke W19 Roehrenpruefer.pdf (165 kB)
Pruefkarte 41 T41 G41 VT48 - Neuberger RPM370 Roehrenmessgeraet.pdf (223 kB)
