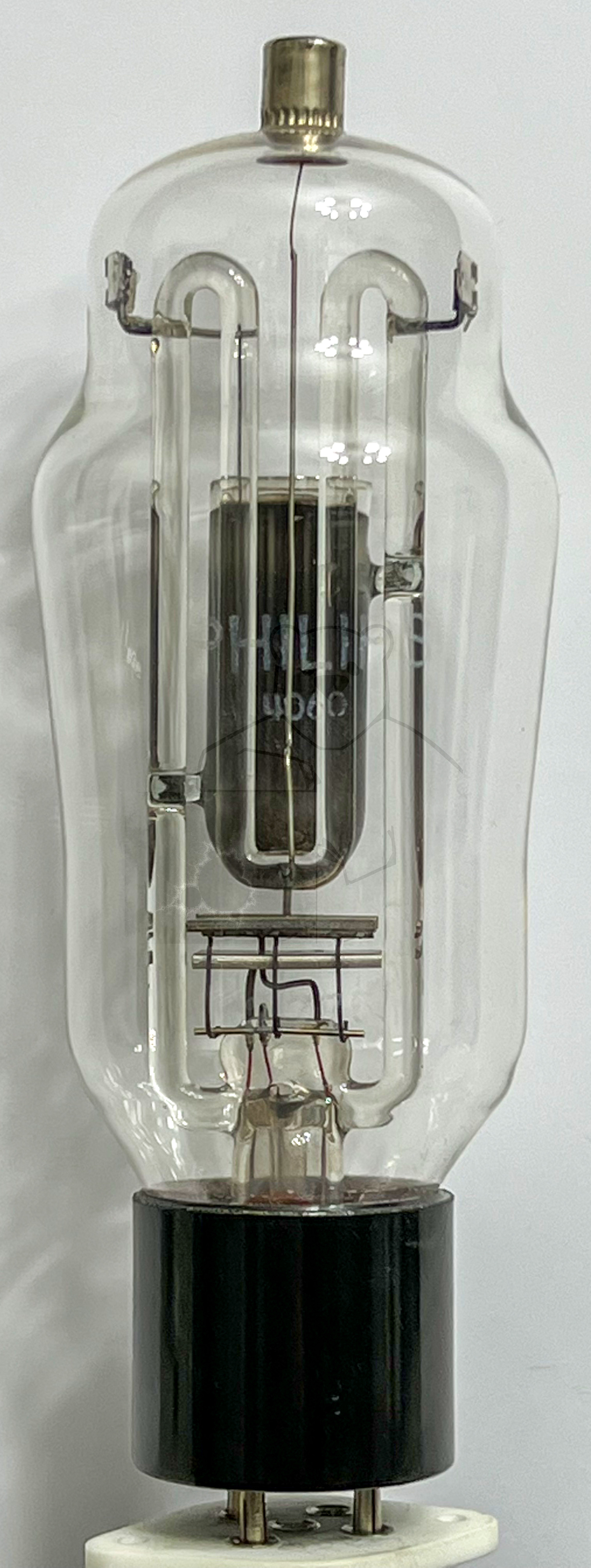

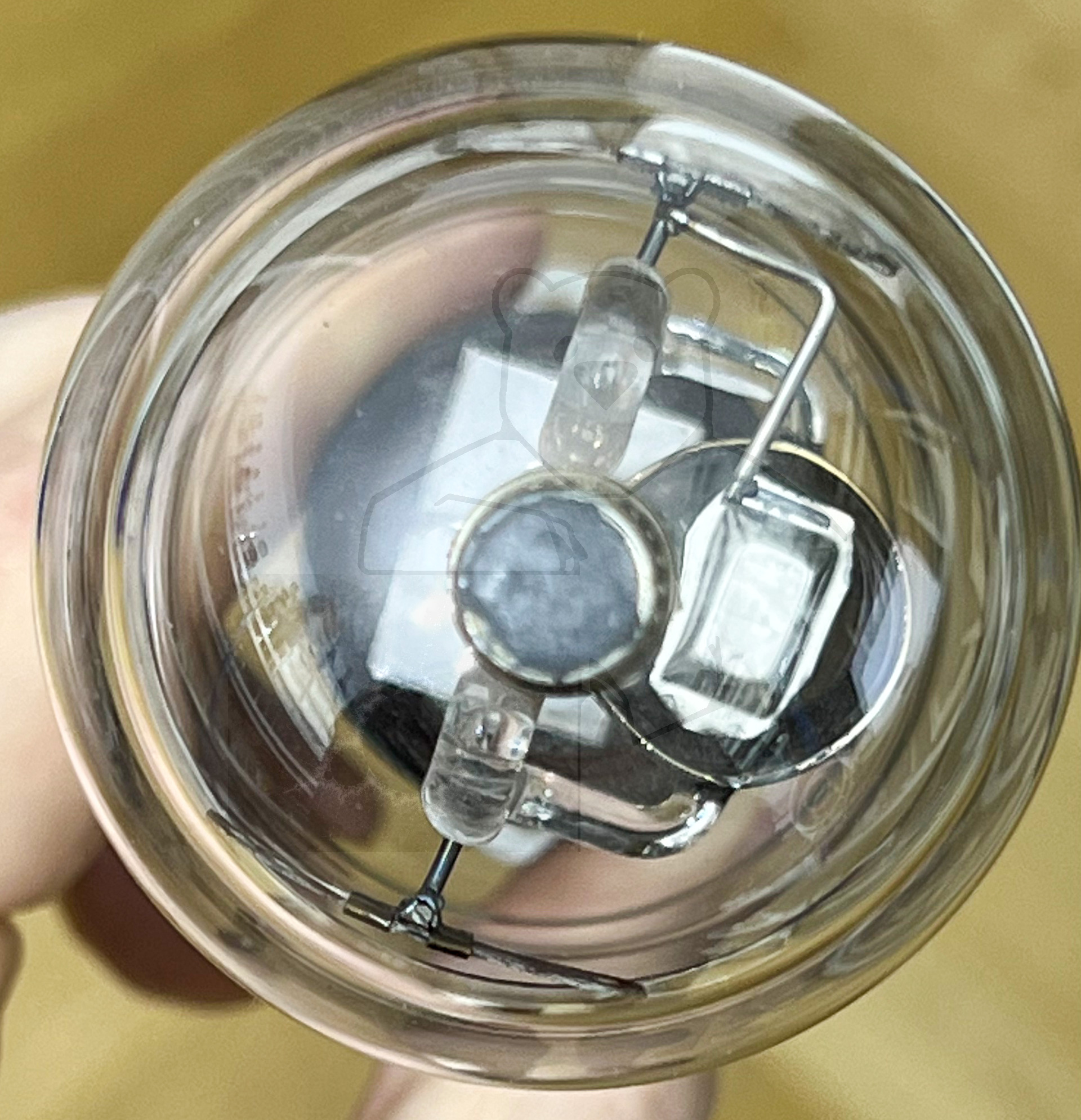

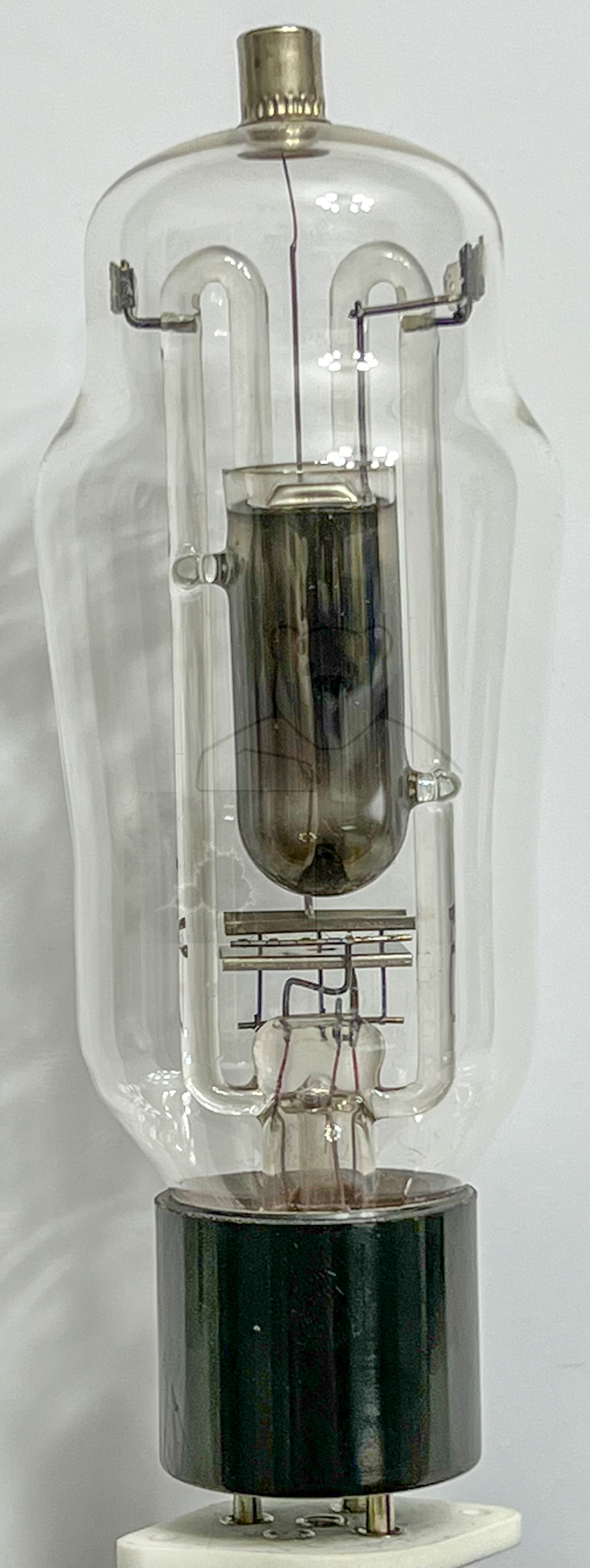

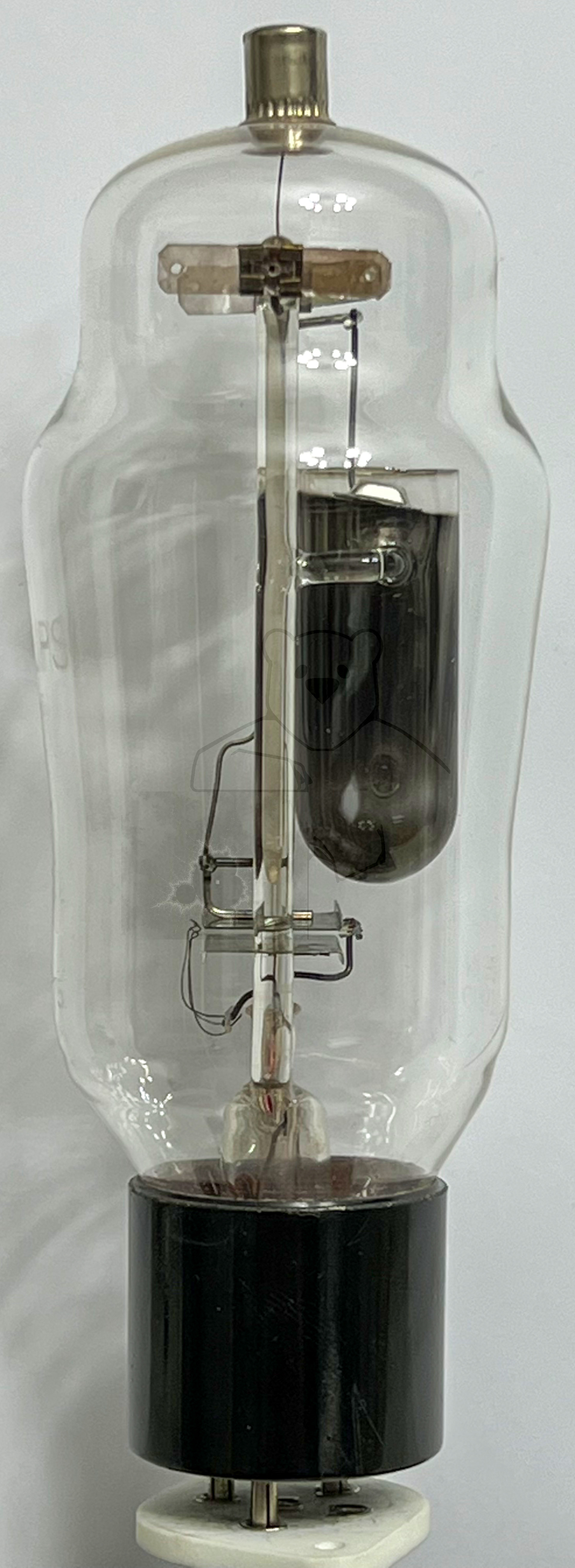

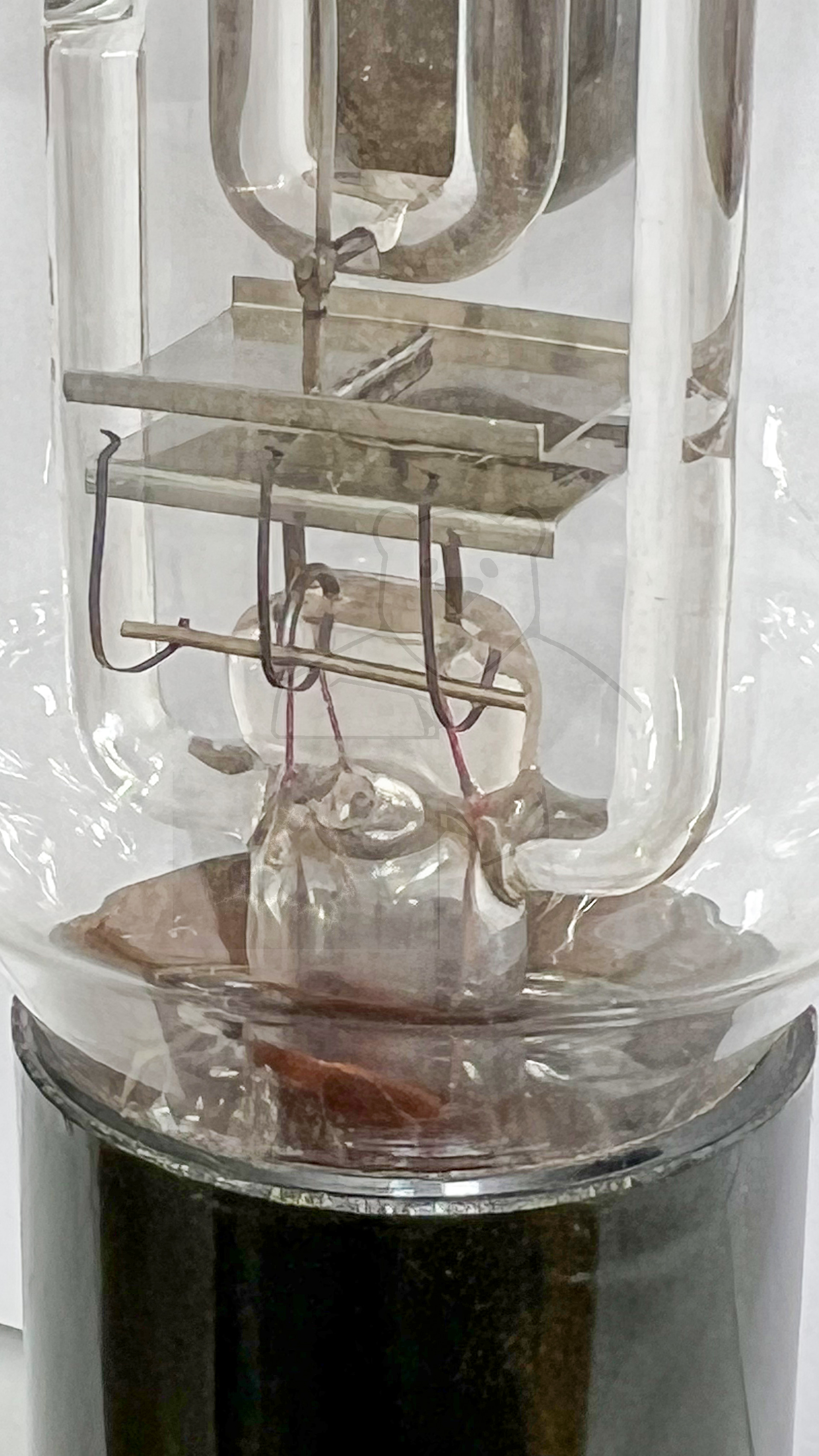

Daten und Bilder der Röhre: 4060

🔎 Beschreibung der Röhre: 4060

Name	4060
Vergleichsname
Heizspannung (Volt)	0,7
Heizstrom (Ampère)	0,6
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 3pol. → Liste aller Röhren mit: Europa, 3pol.
Zusätzliche Informationen
Letzte Änderung	28.09.2023 18:49:35

🔎 Beschreibung der Systeme für die Röhre: 4060

	System 1
Kathode	1
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 3
Abschirmung
Funktion	→ Elektrometer, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

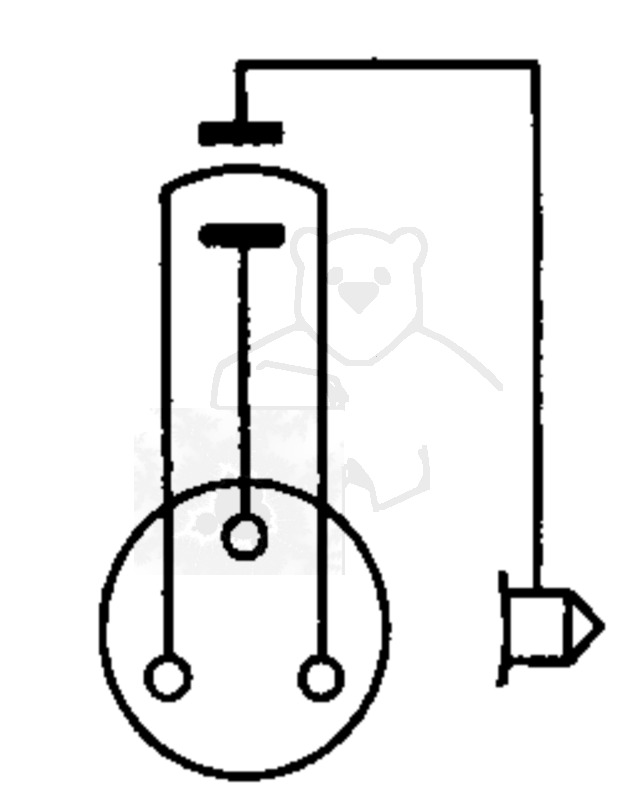

🔎 Sockelschaltung der 4060

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 4060
Datenblatt 4060 Miniwatt.pdf (394 kB)
Datenblatt 4060 Mullard [www.tubedata.info].pdf (145 kB)
Datenblatt 4060 Philips.pdf (252 kB)
Datenblatt 4060 Valvo.pdf (32 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
