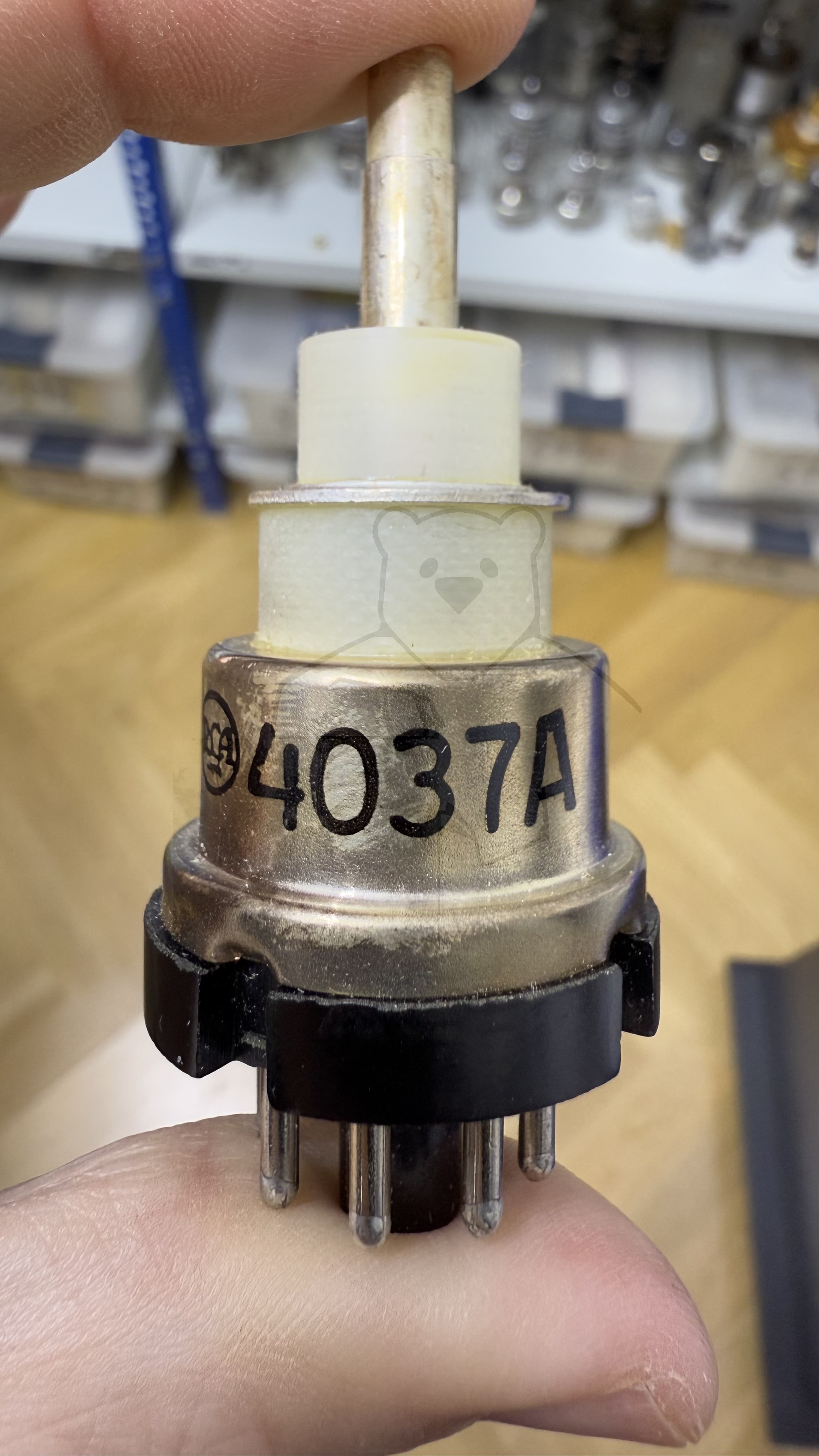

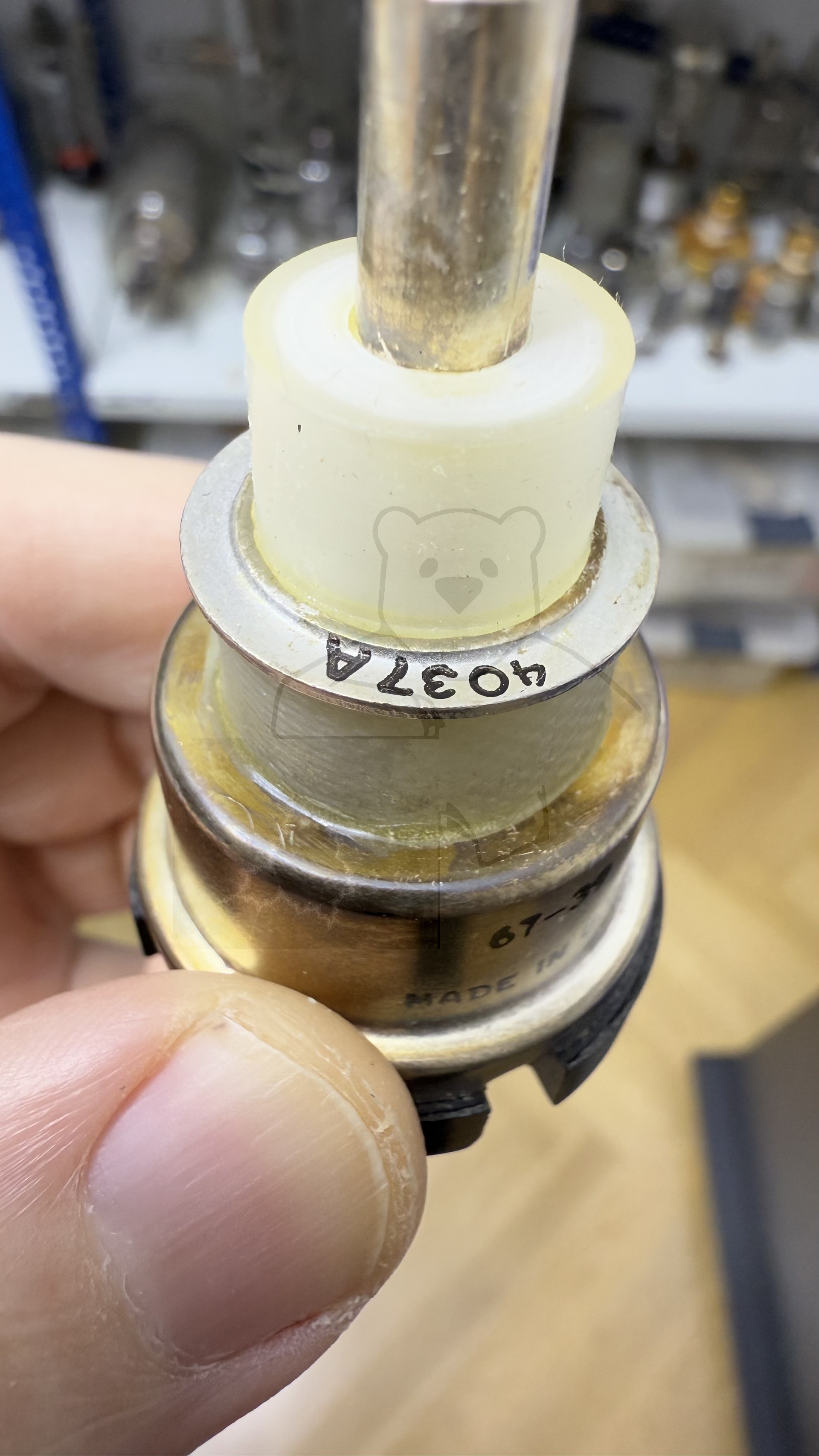

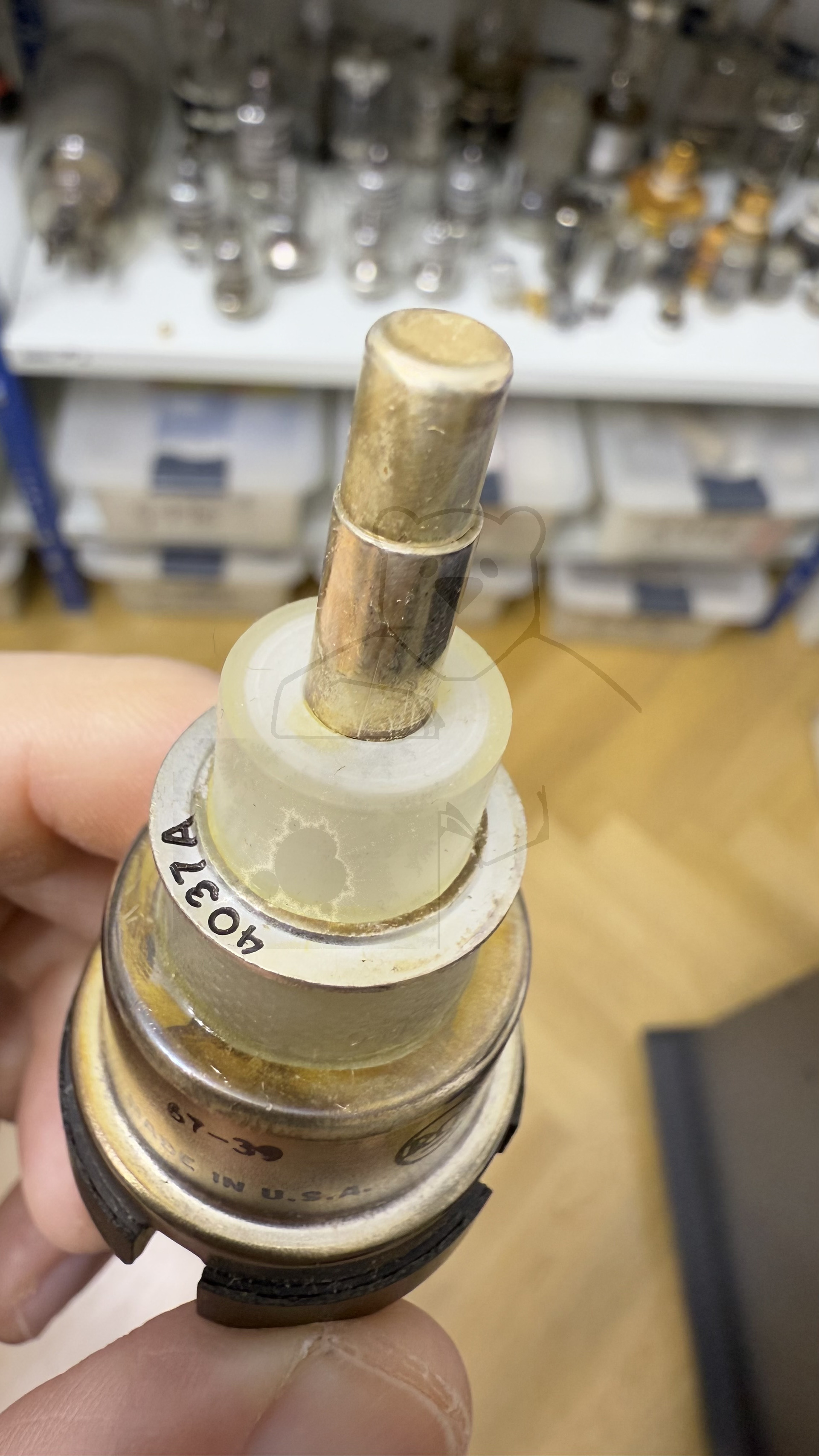

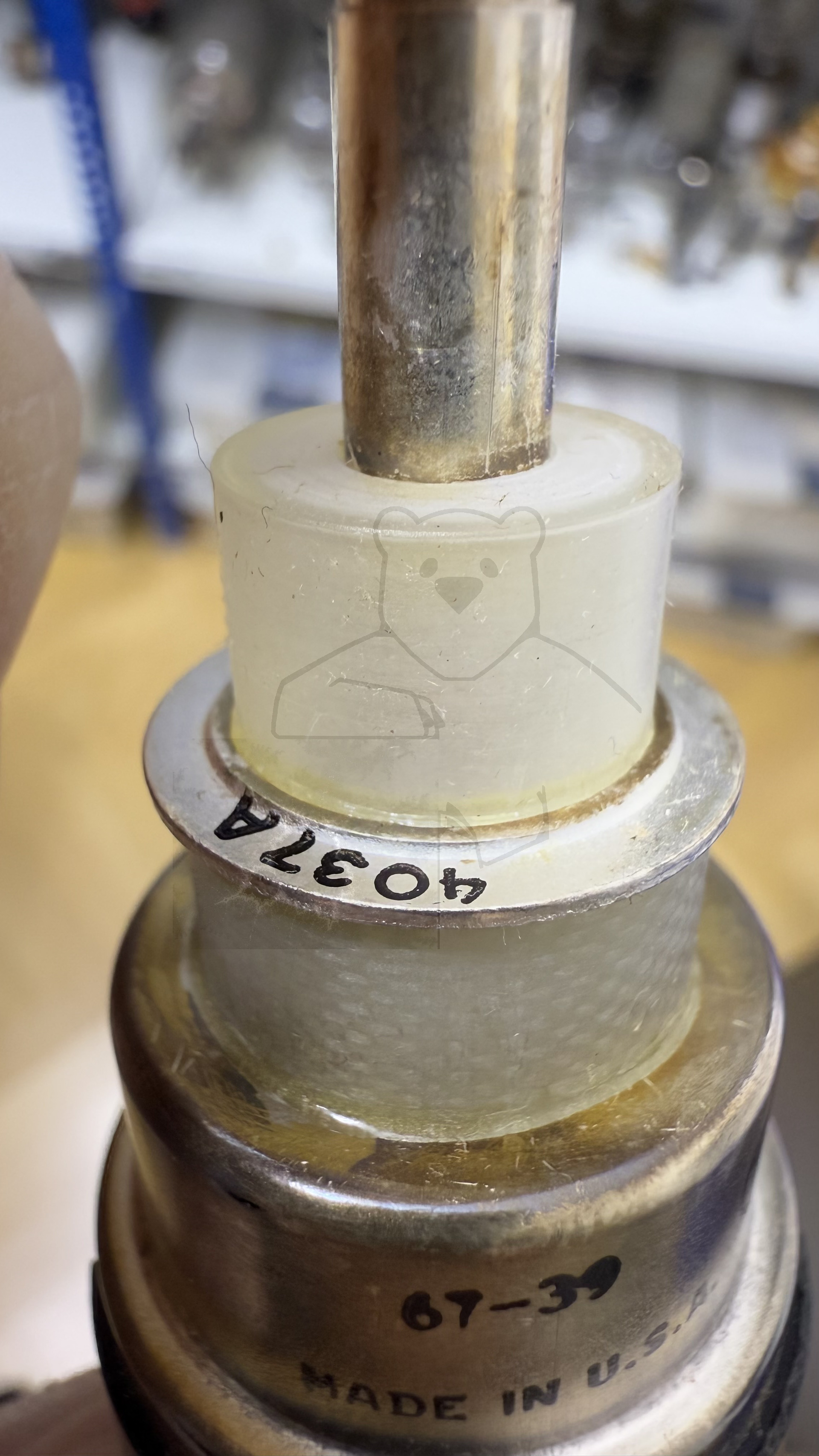

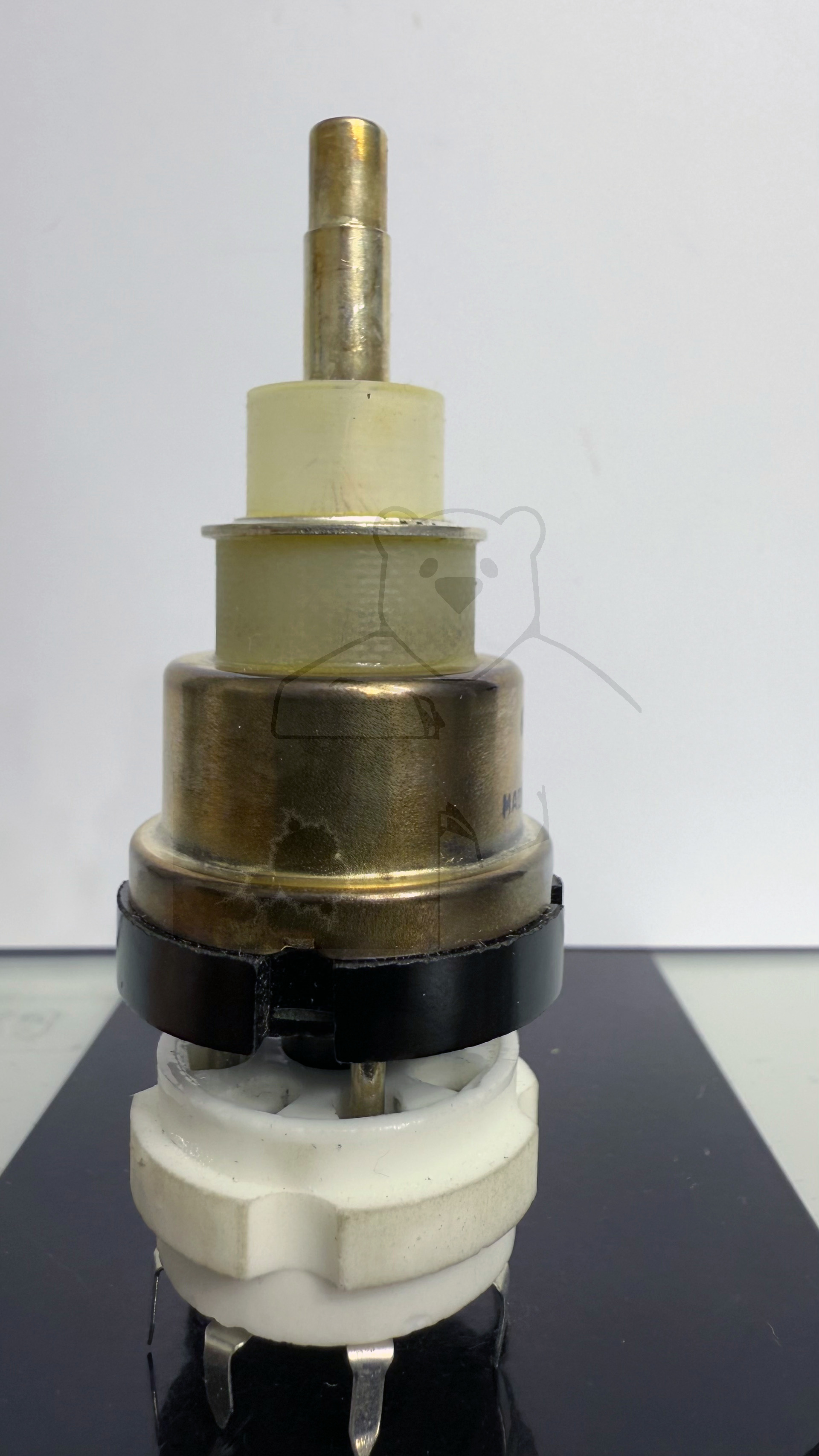

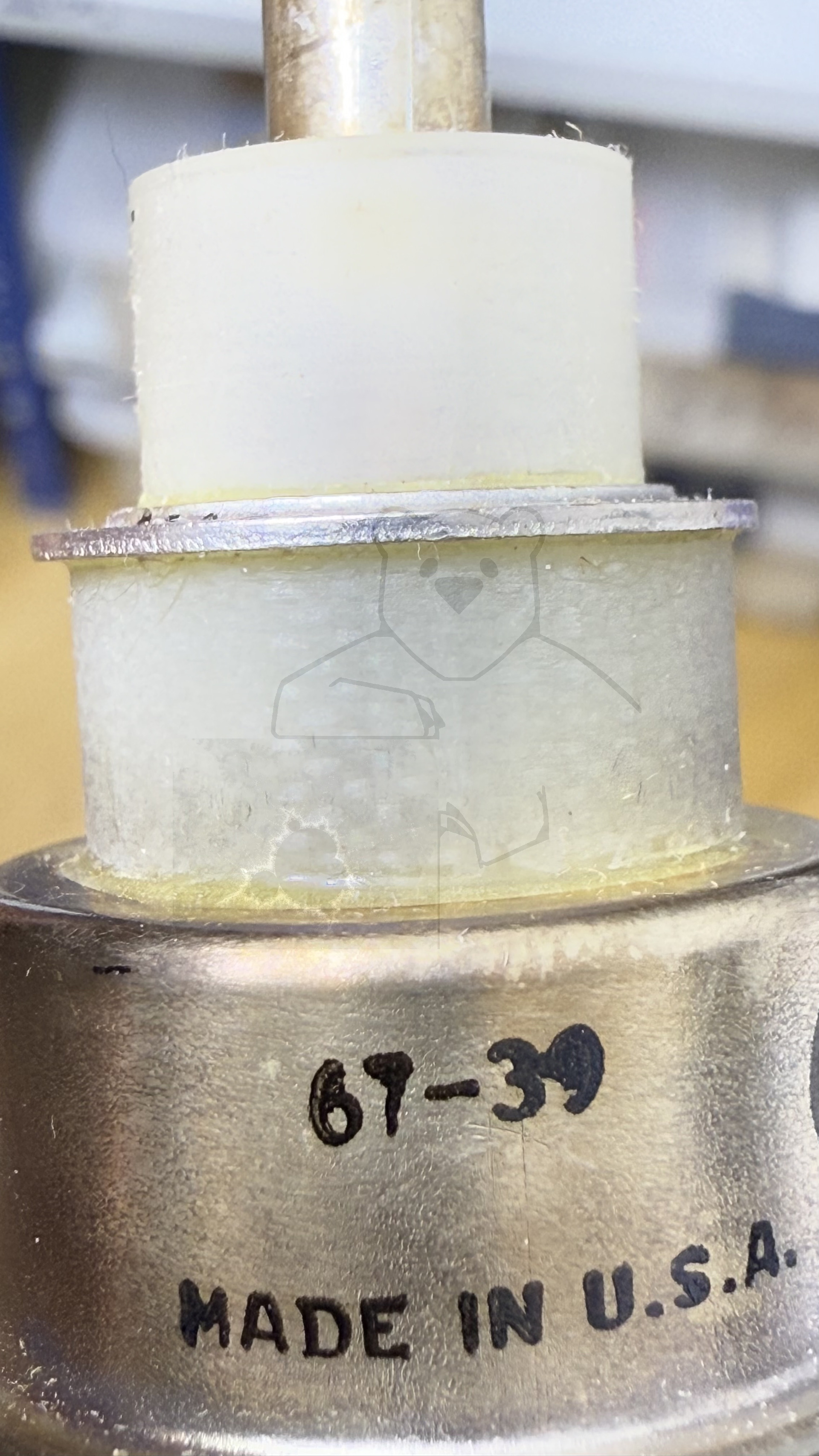

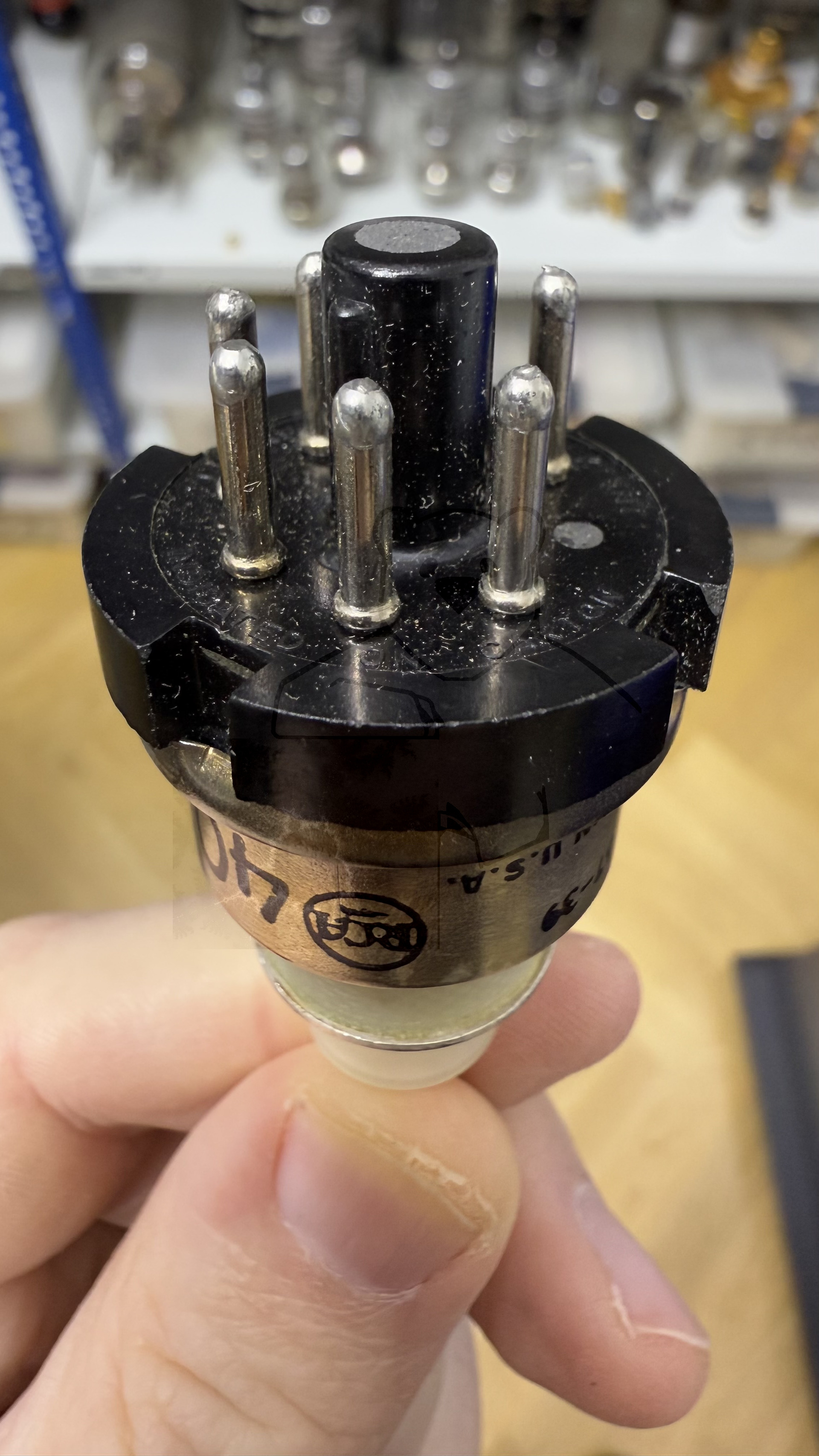

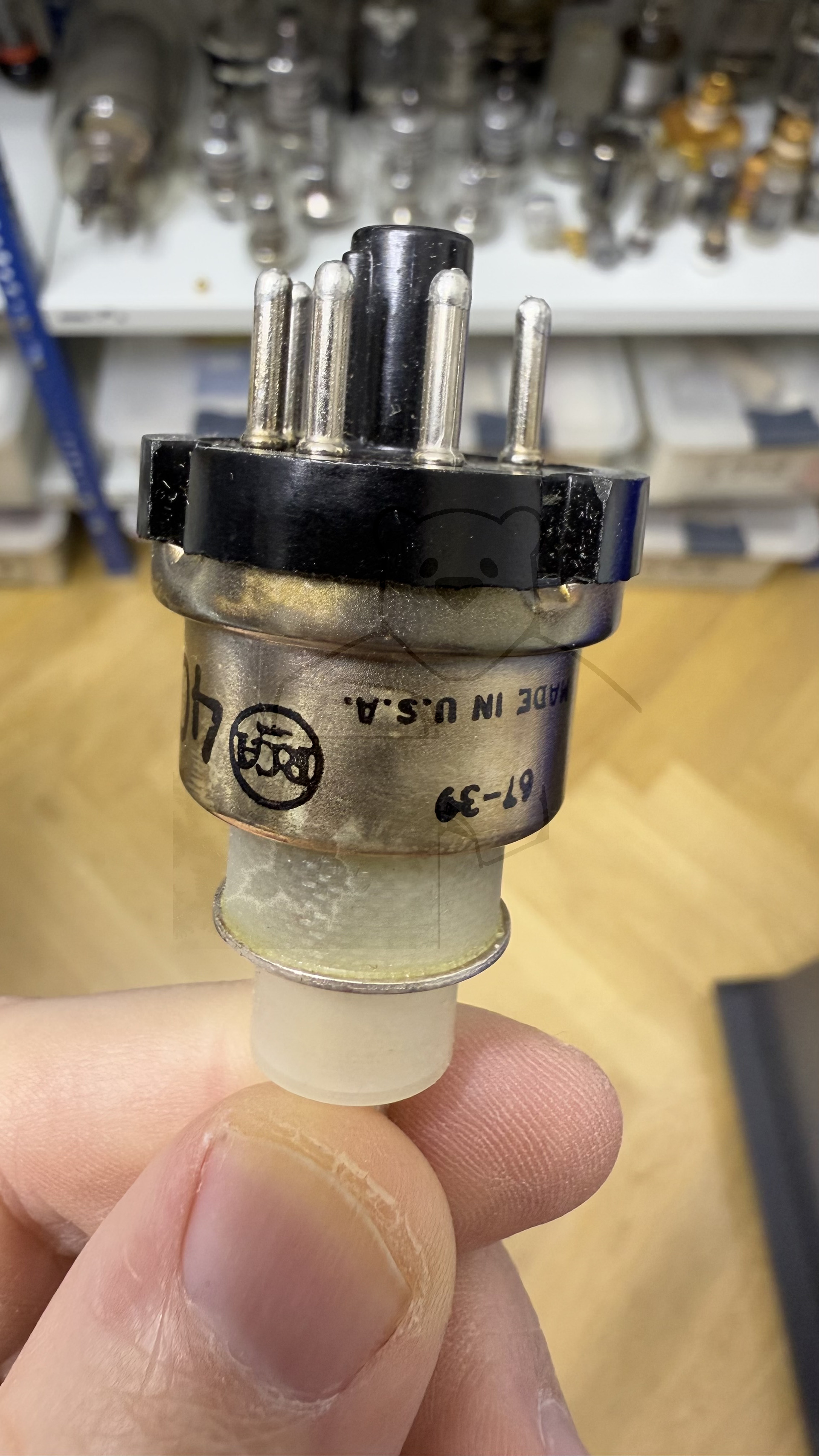

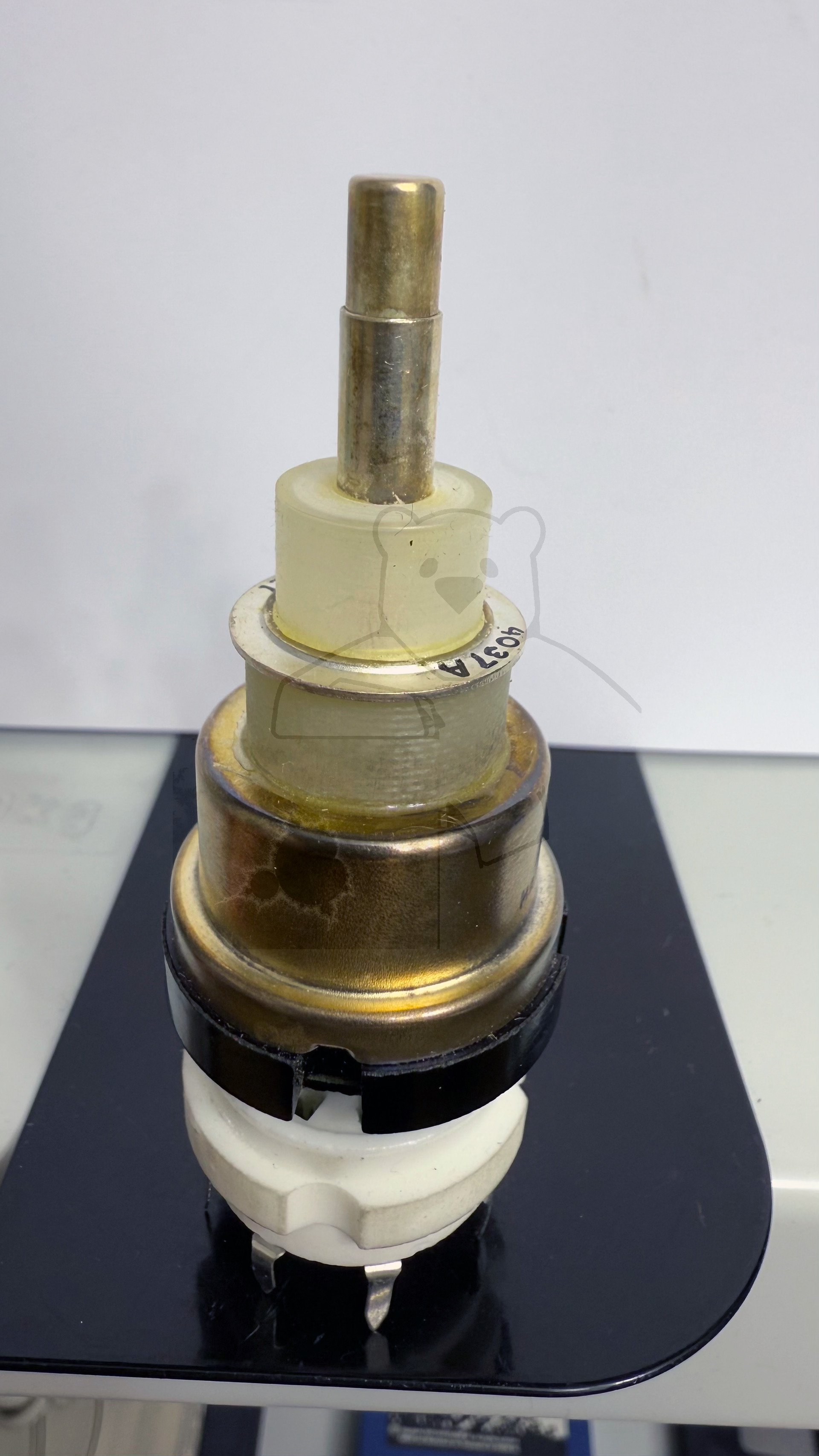

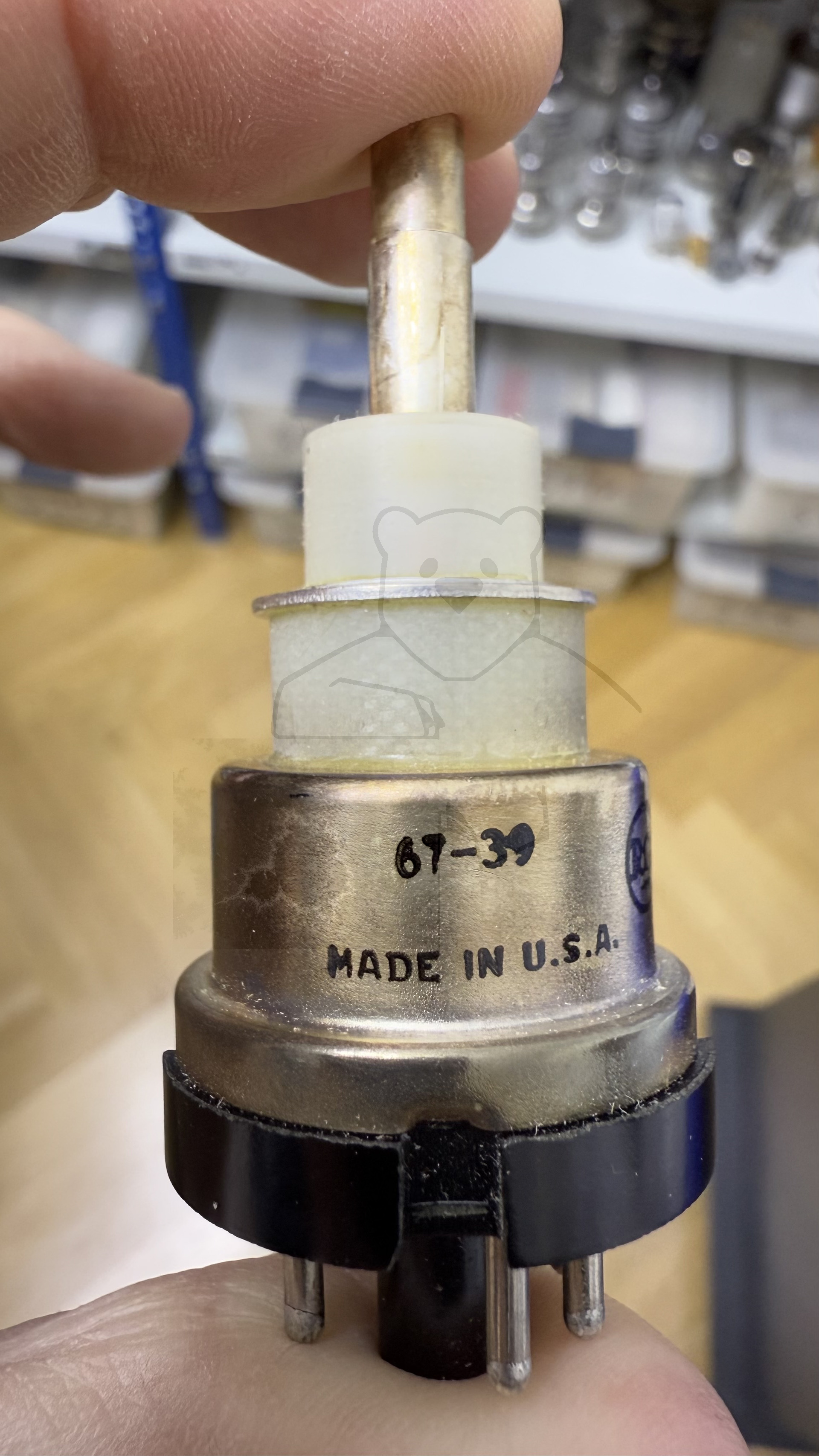

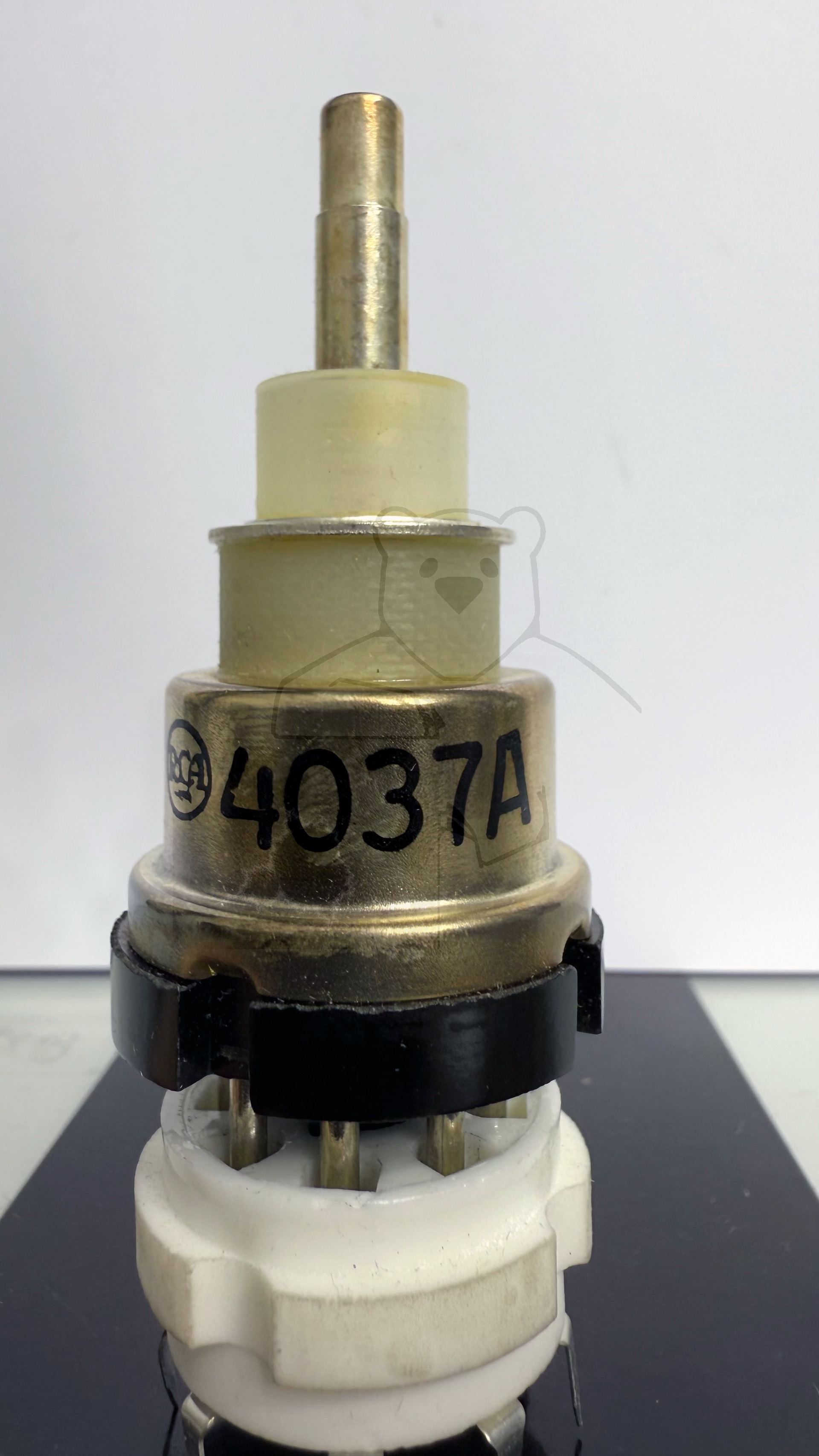

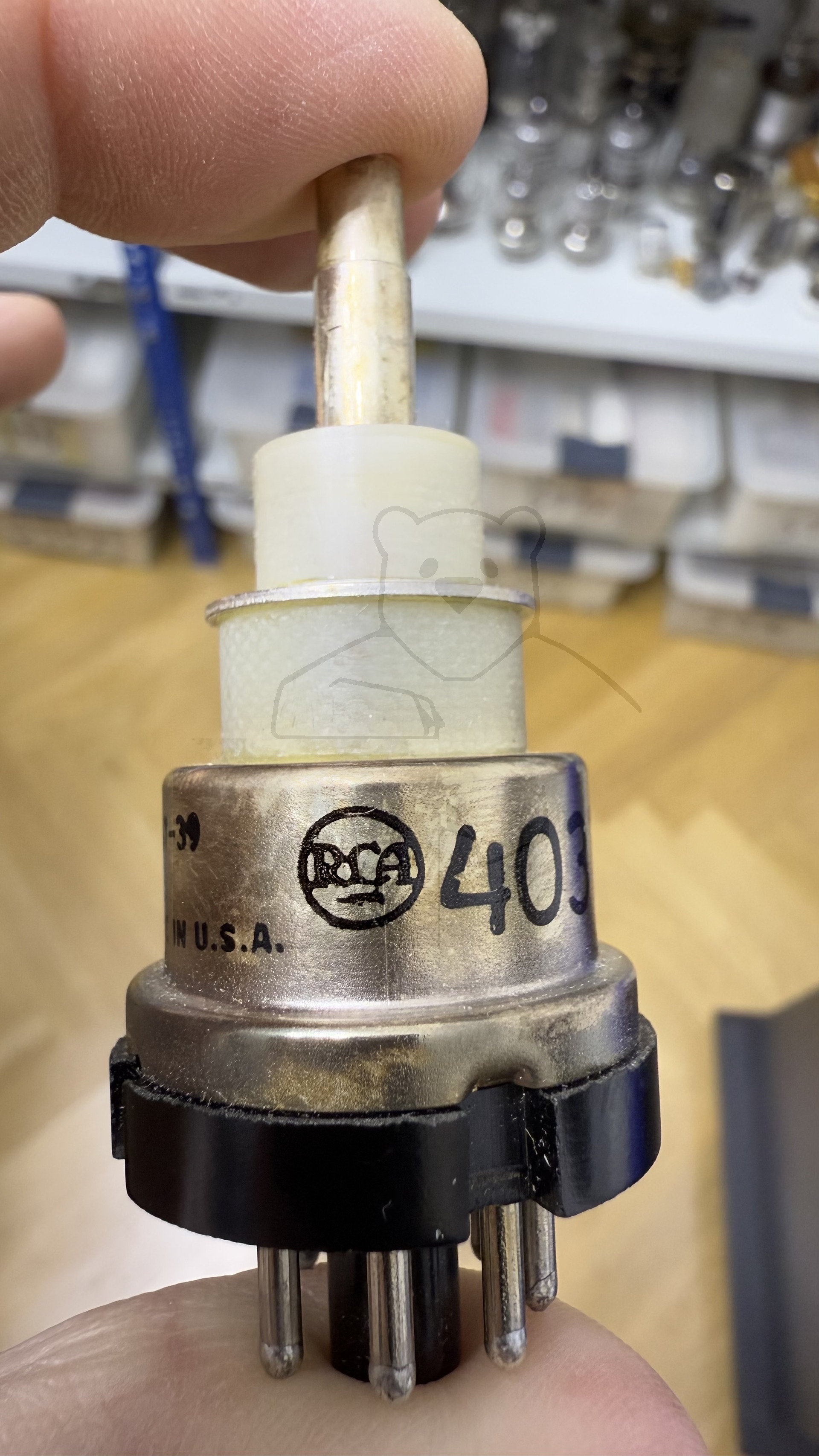

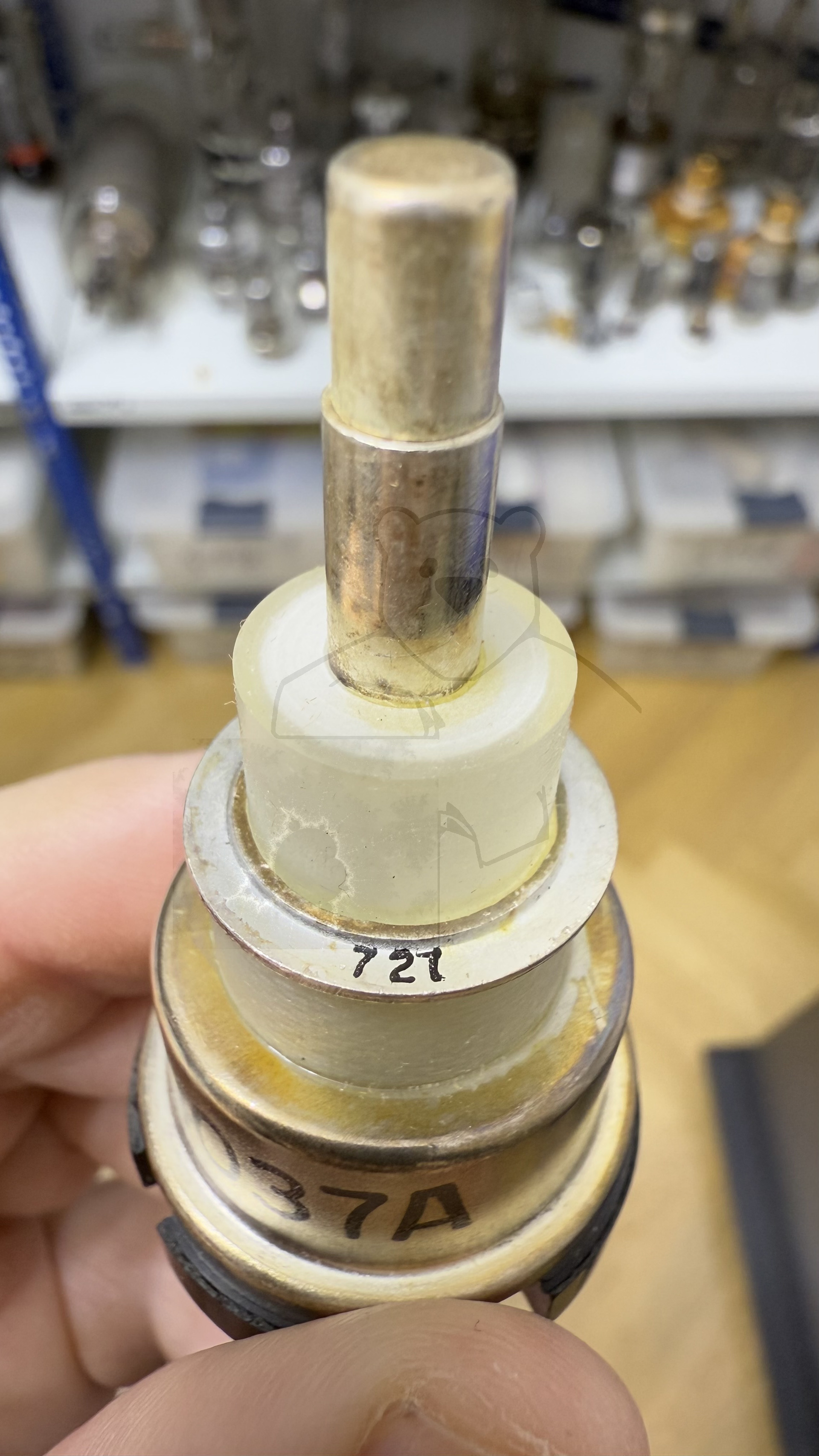

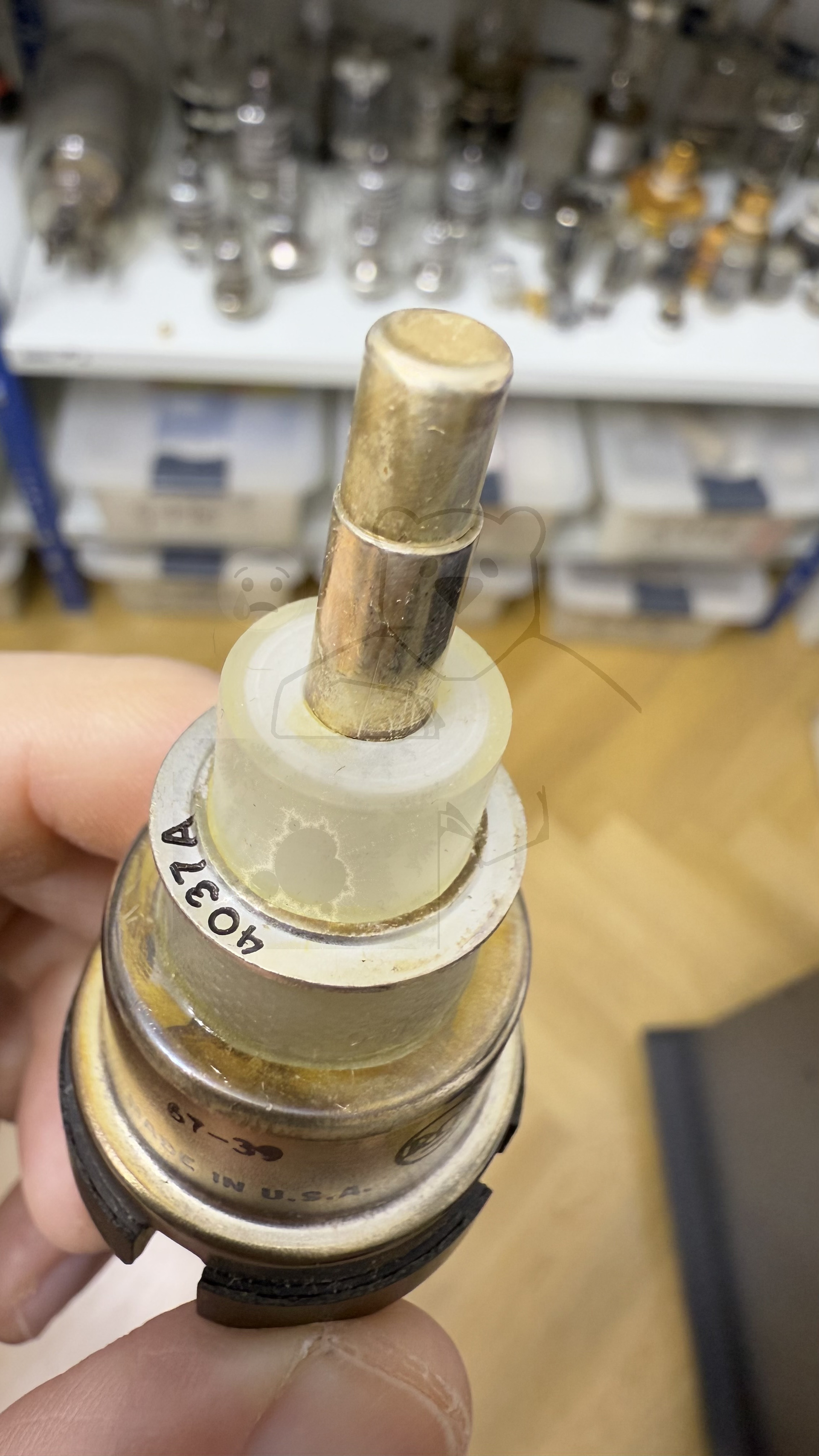

Daten und Bilder der Röhre: 4037A

🔎 Beschreibung der Röhre: 4037A

Name	4037A
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	145
Art der Heizung	Indirekt

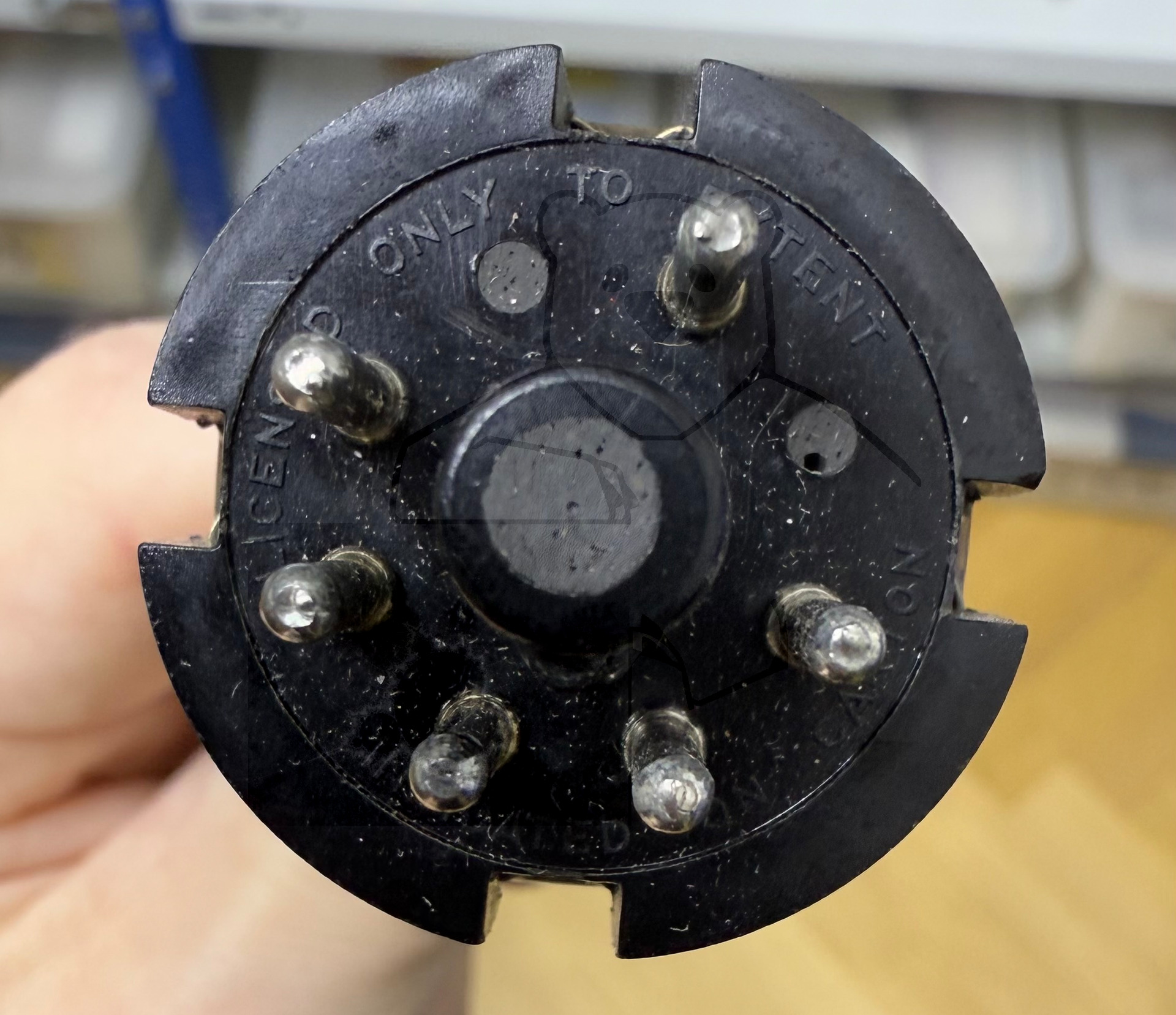

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	25.03.2016 14:23:20

🔎 Beschreibung der Systeme für die Röhre: 4037A

	System 1
Kathode	3, 5, 8
Gitter 1	Aussenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

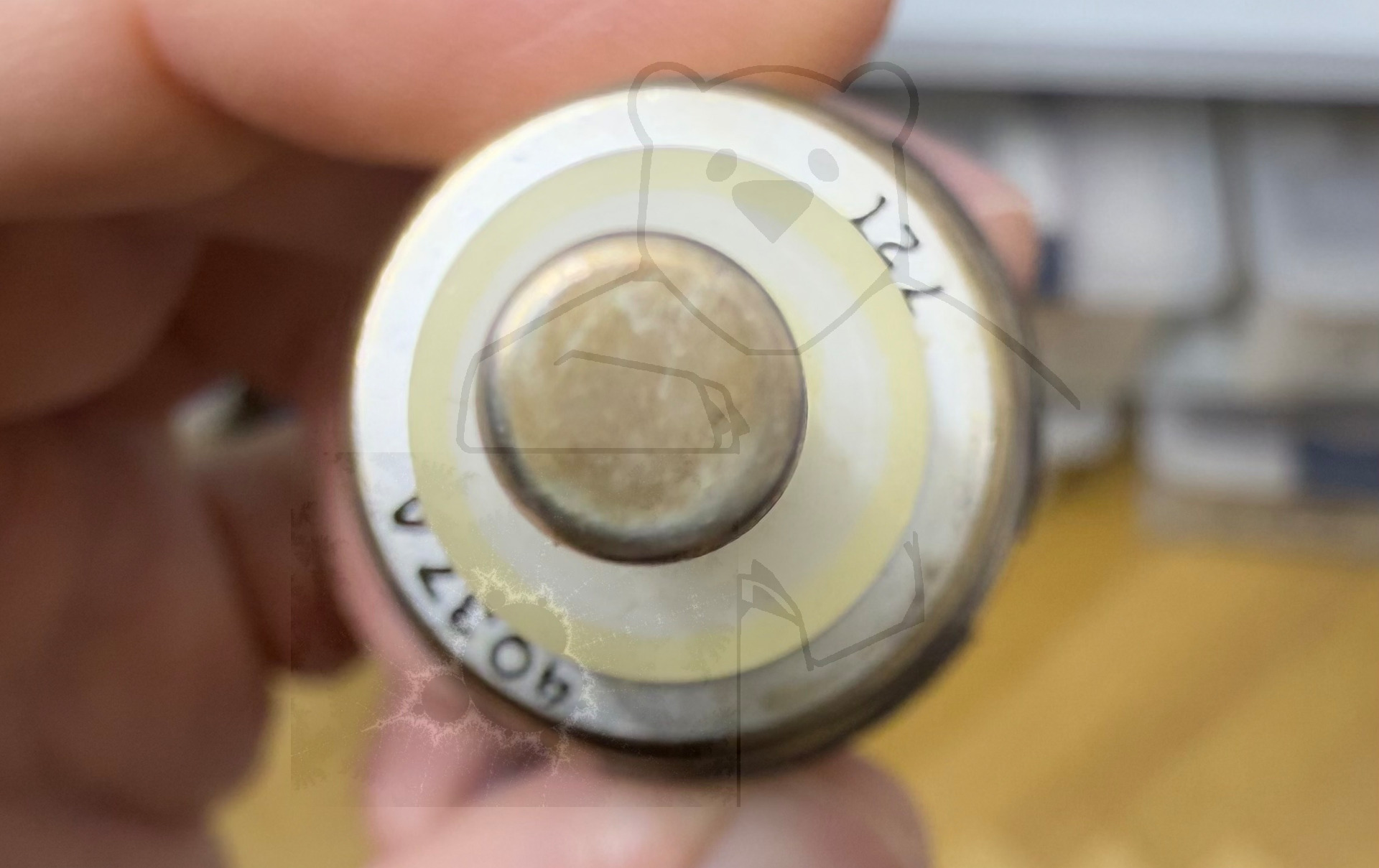

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

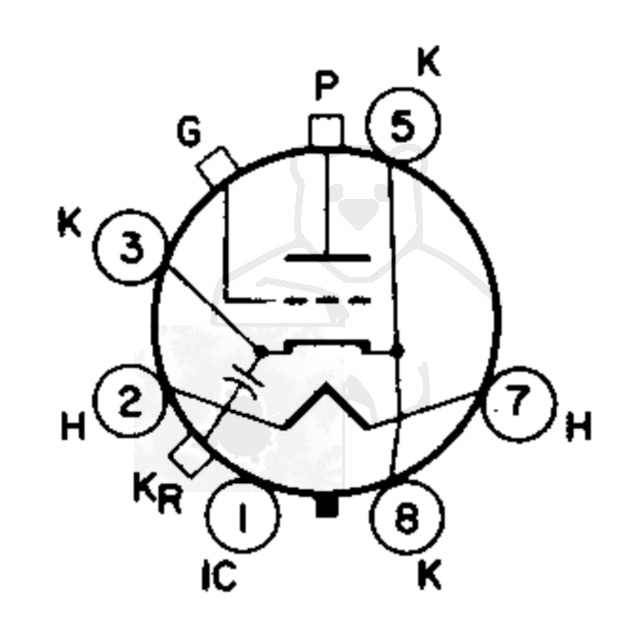

🔎 Sockelschaltung der 4037A

Bildquelle: RCA Datenblatt

🔎 Datenblätter zur Röhre: 4037A
Datenblatt 4037A Brimar [www.tubedata.info].pdf (88 kB)
Datenblatt 4037A RCA.pdf (315 kB)
Datenblatt 4037A Standard Valve.pdf (37 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
