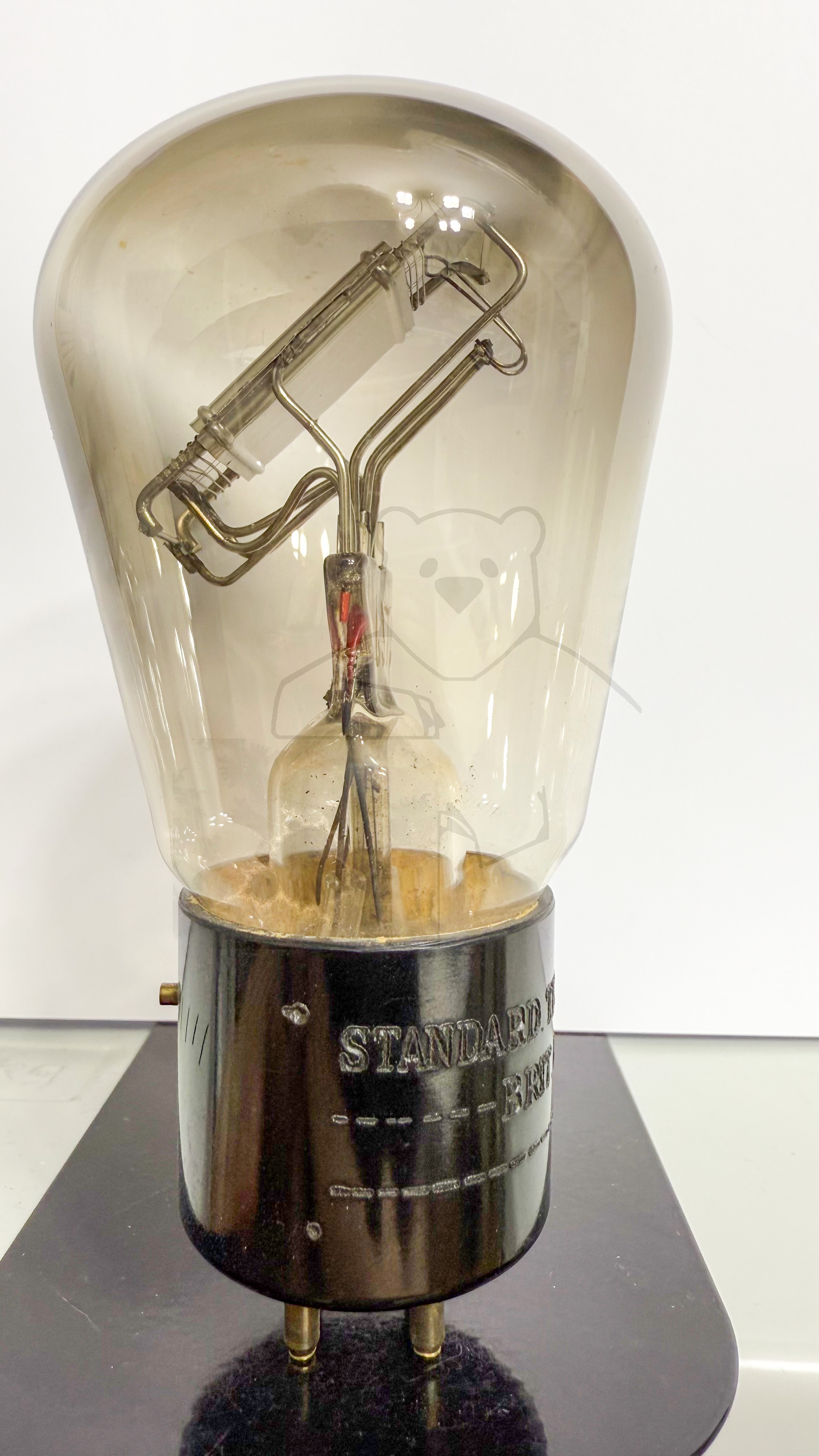

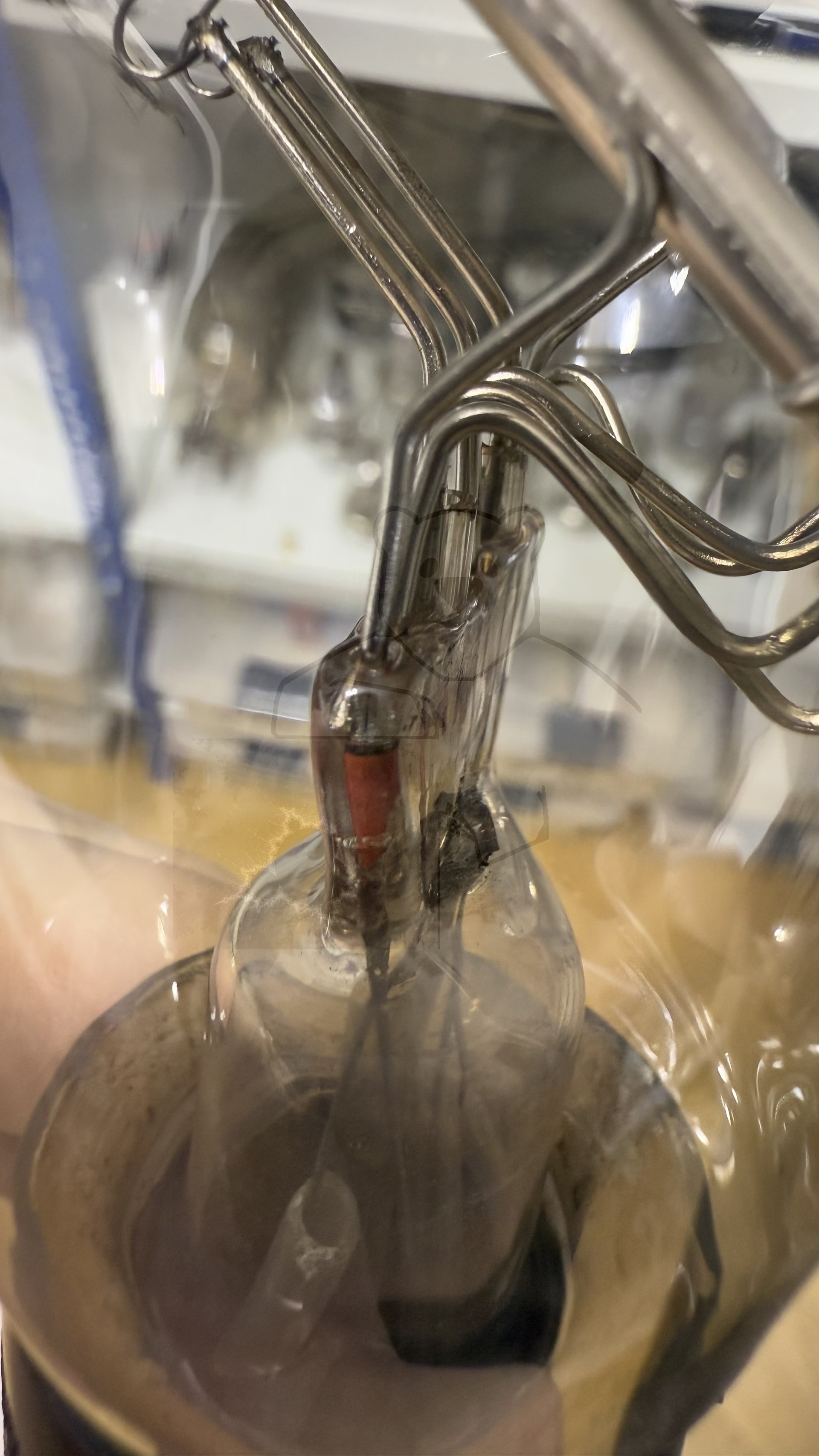

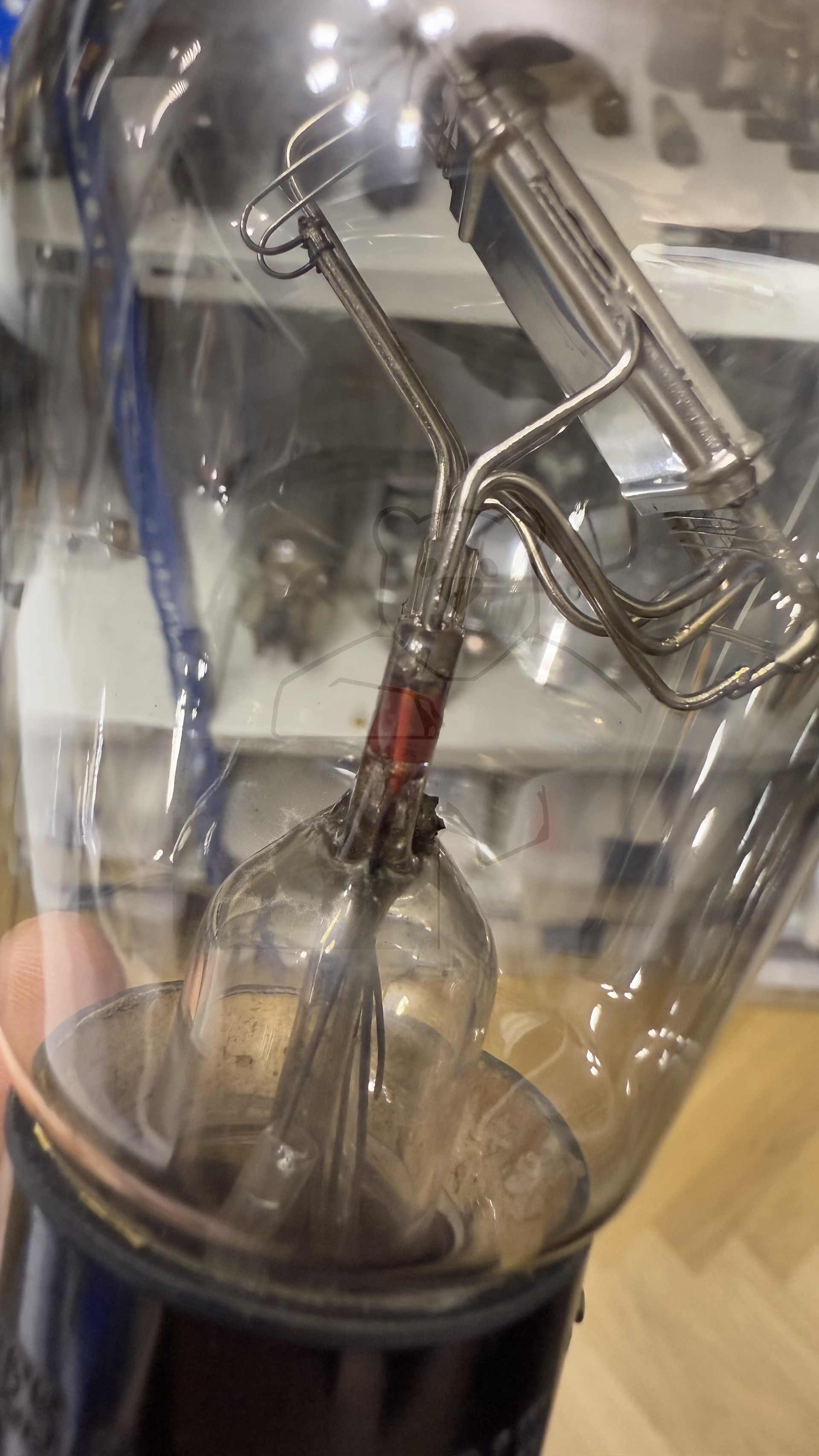

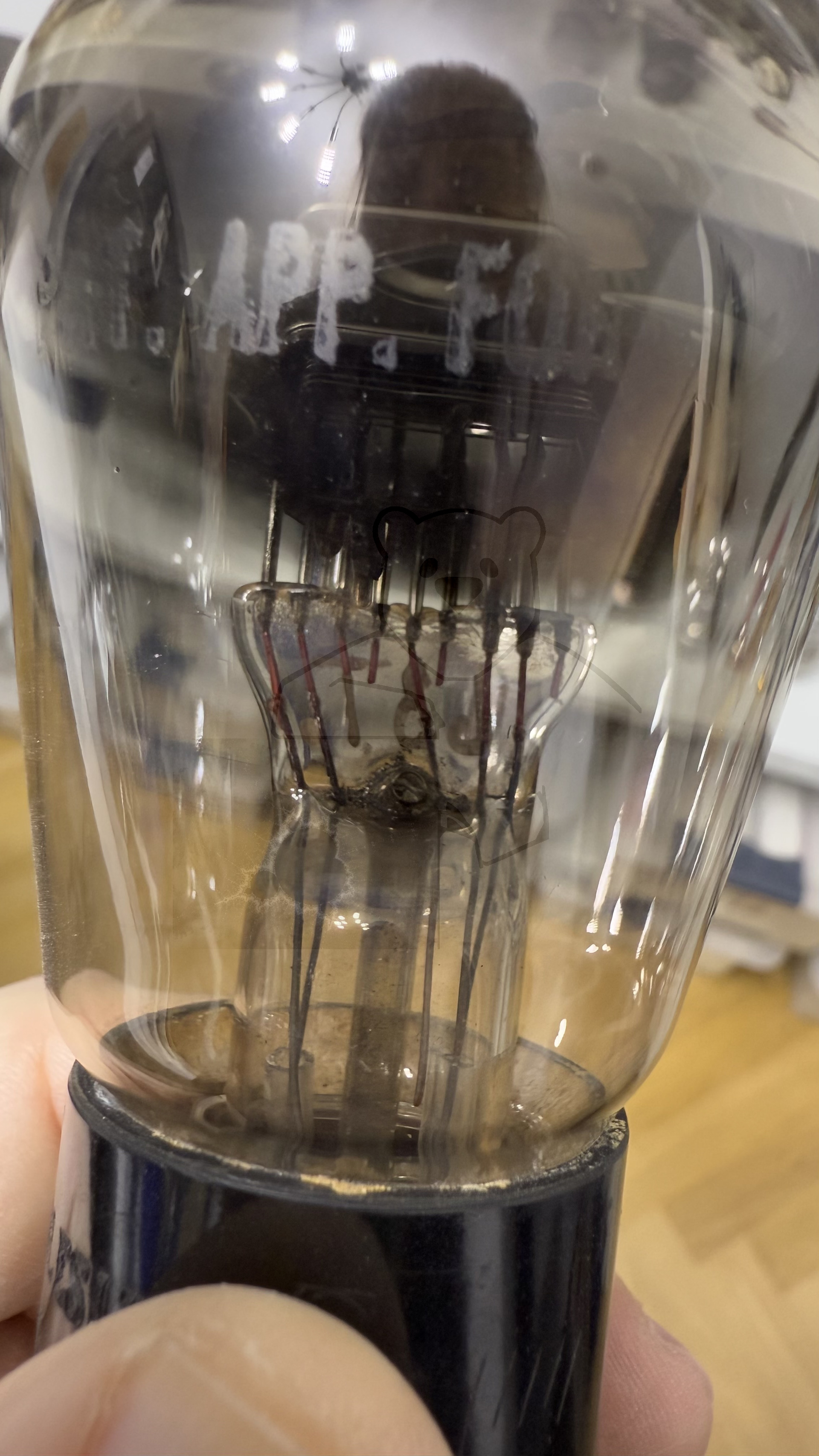

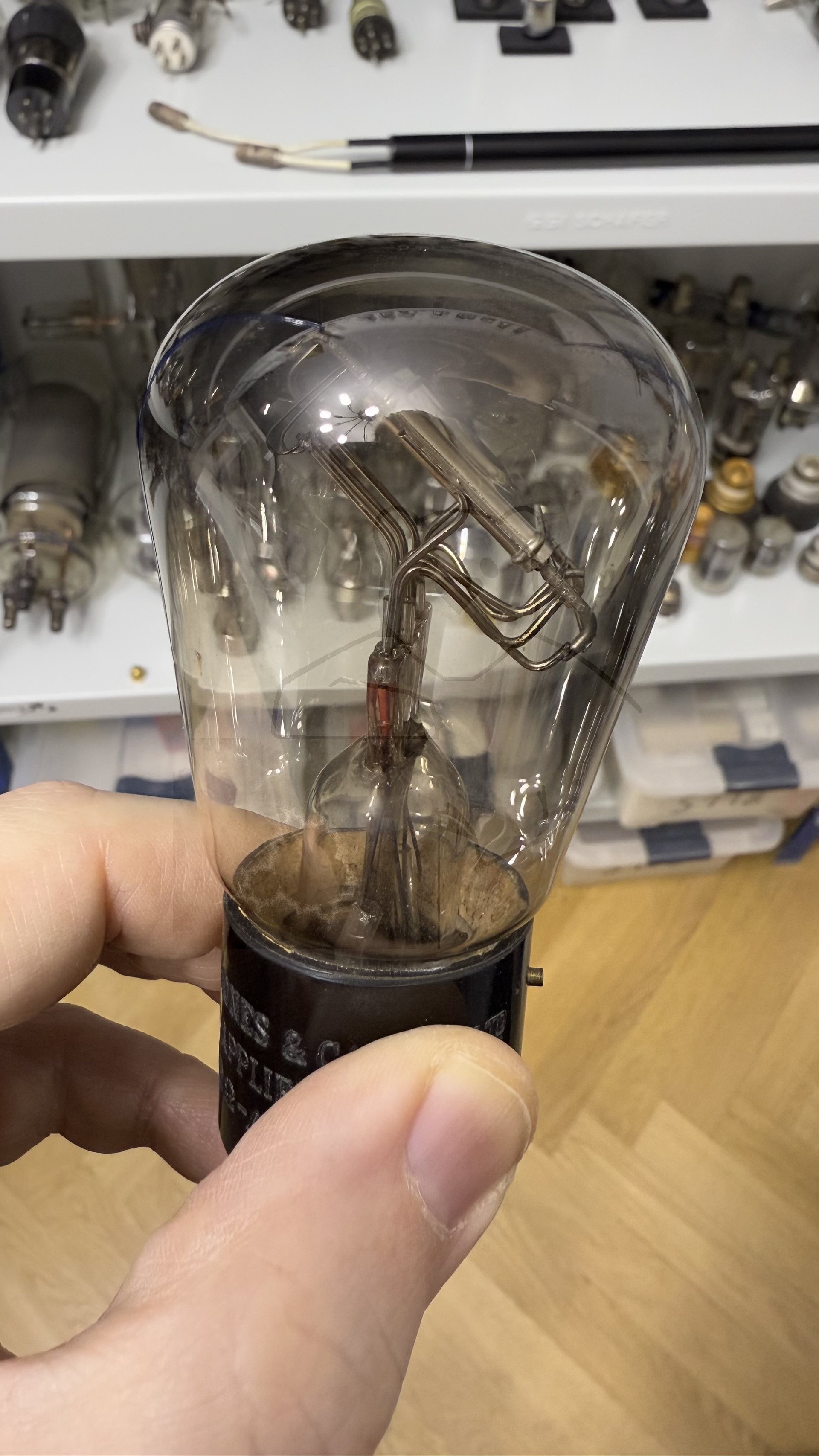

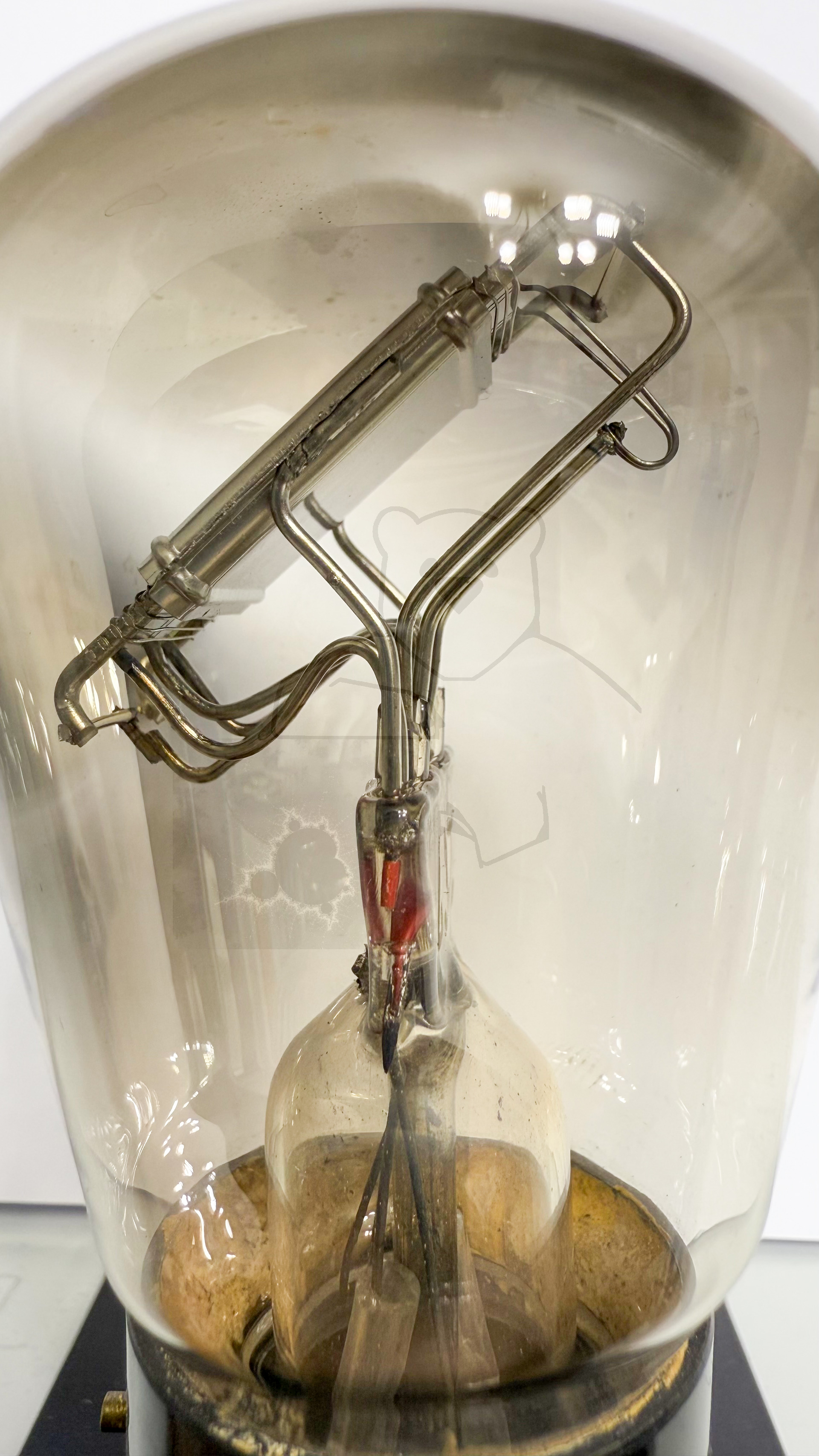

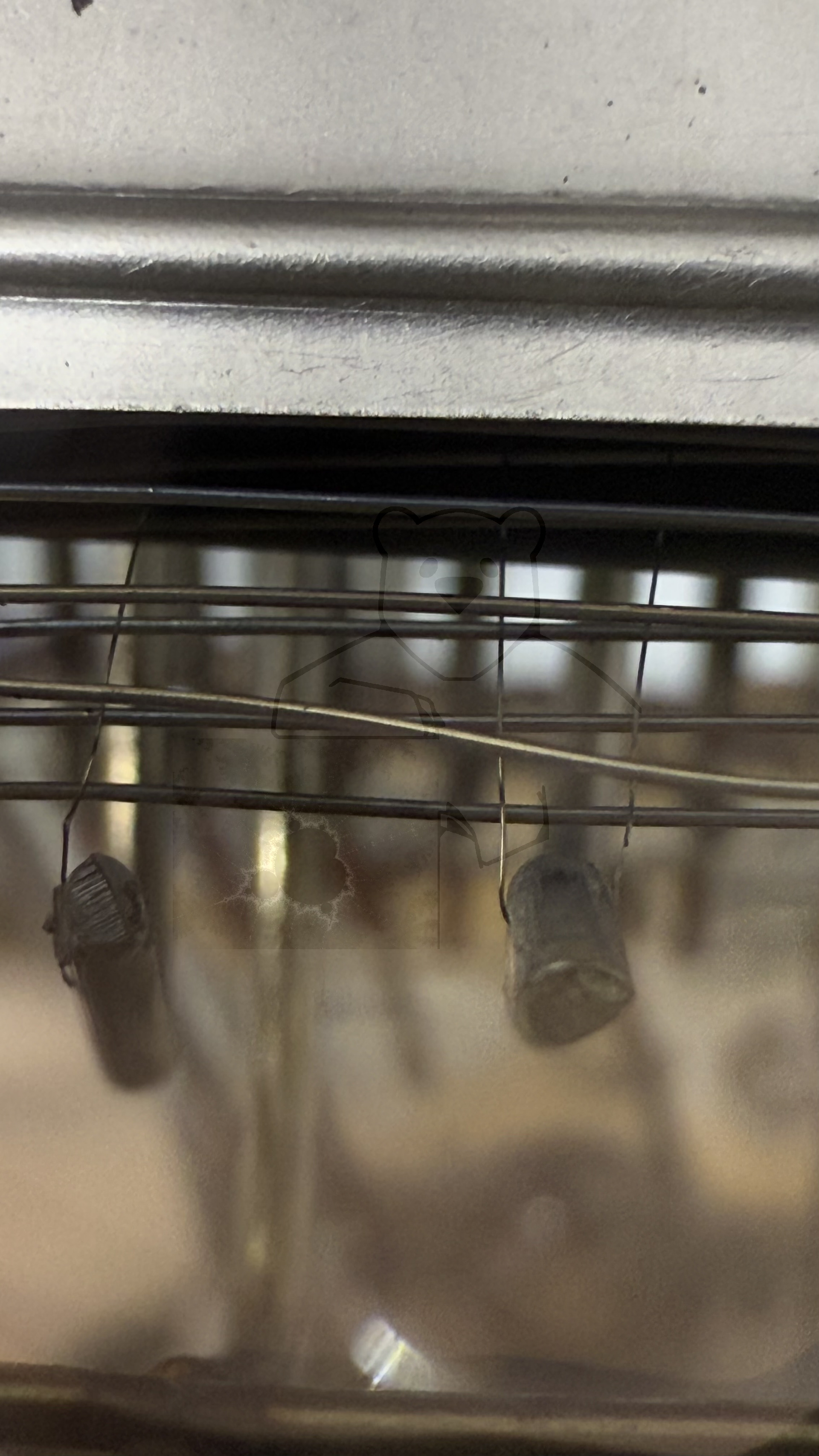

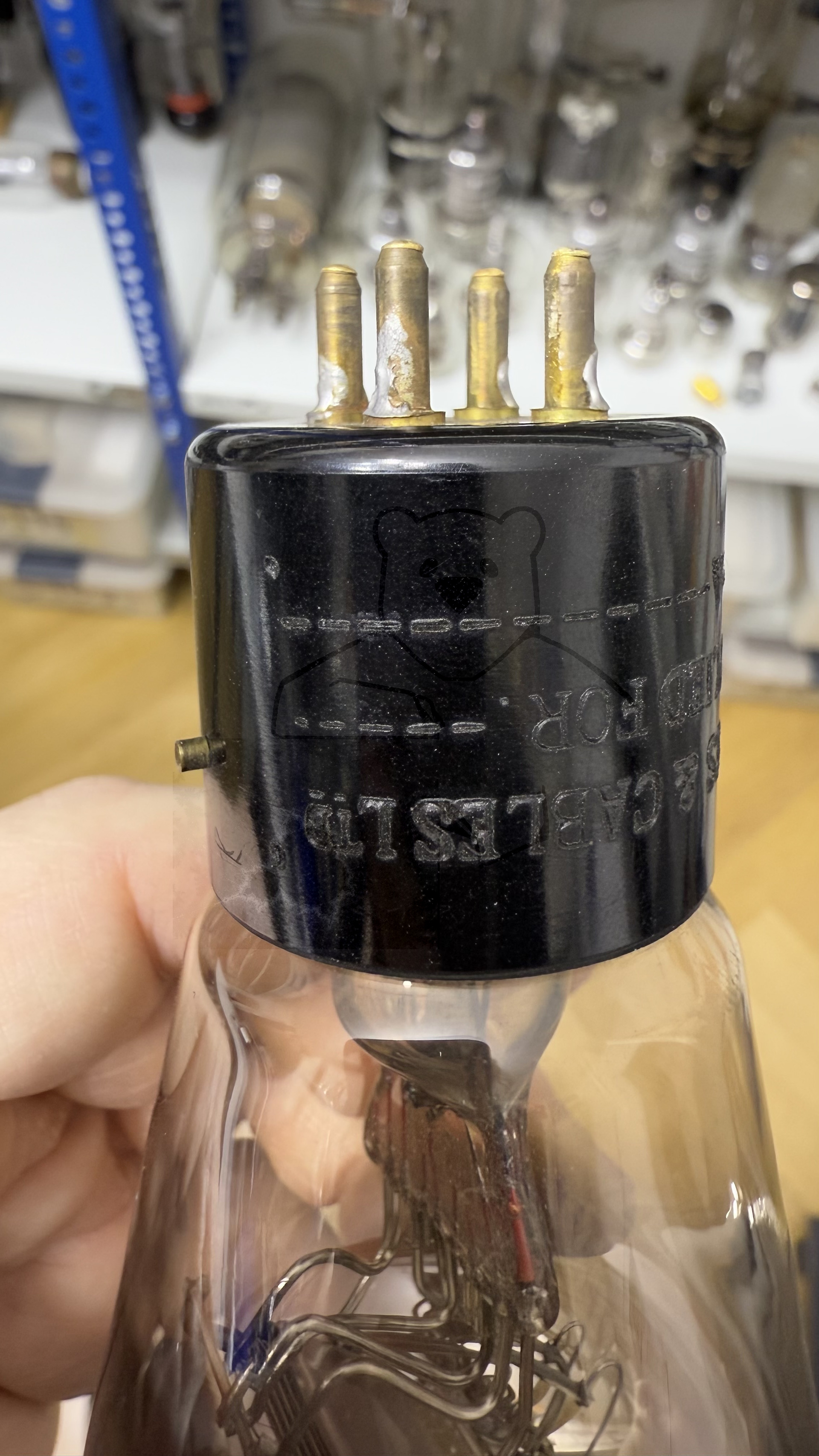

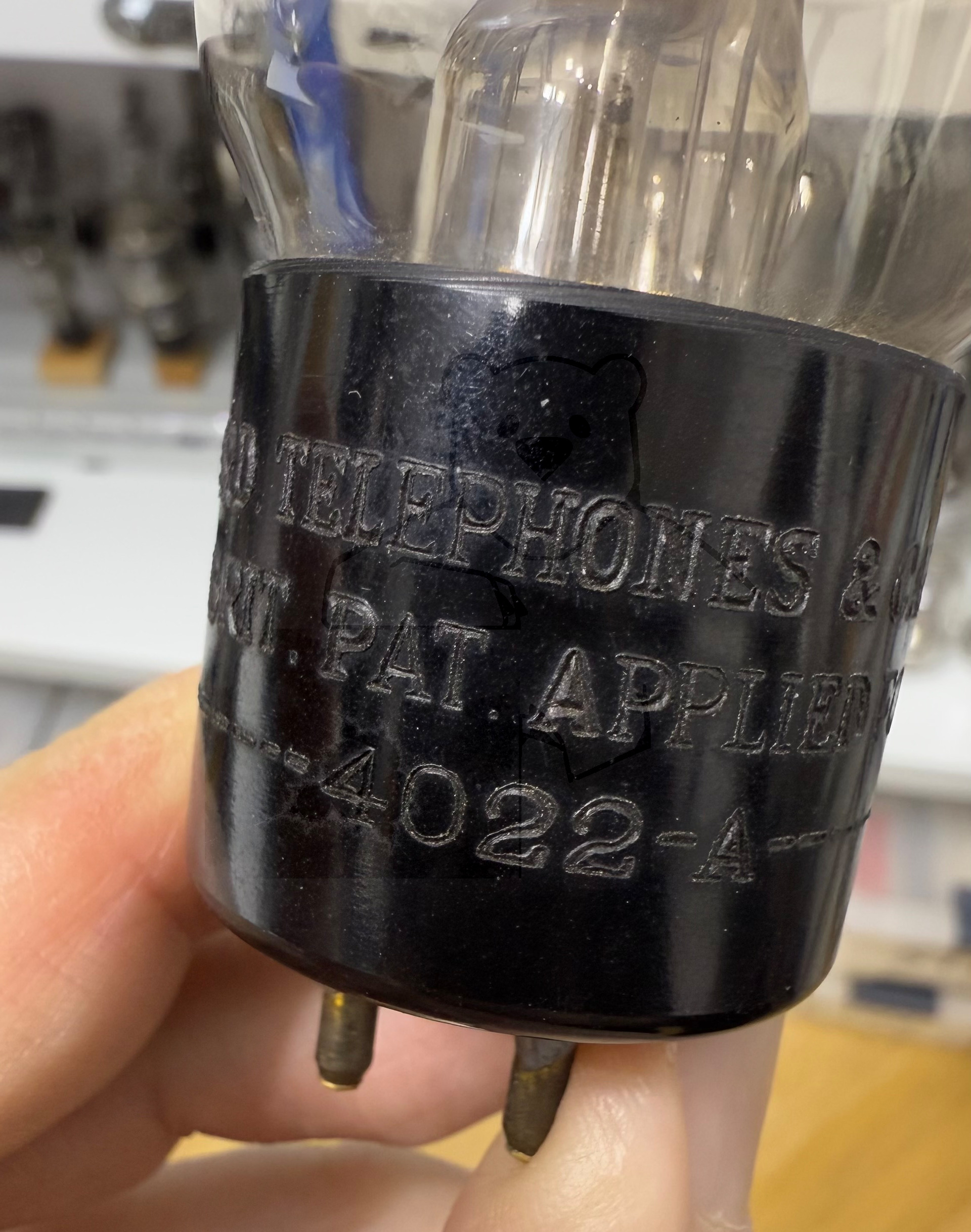

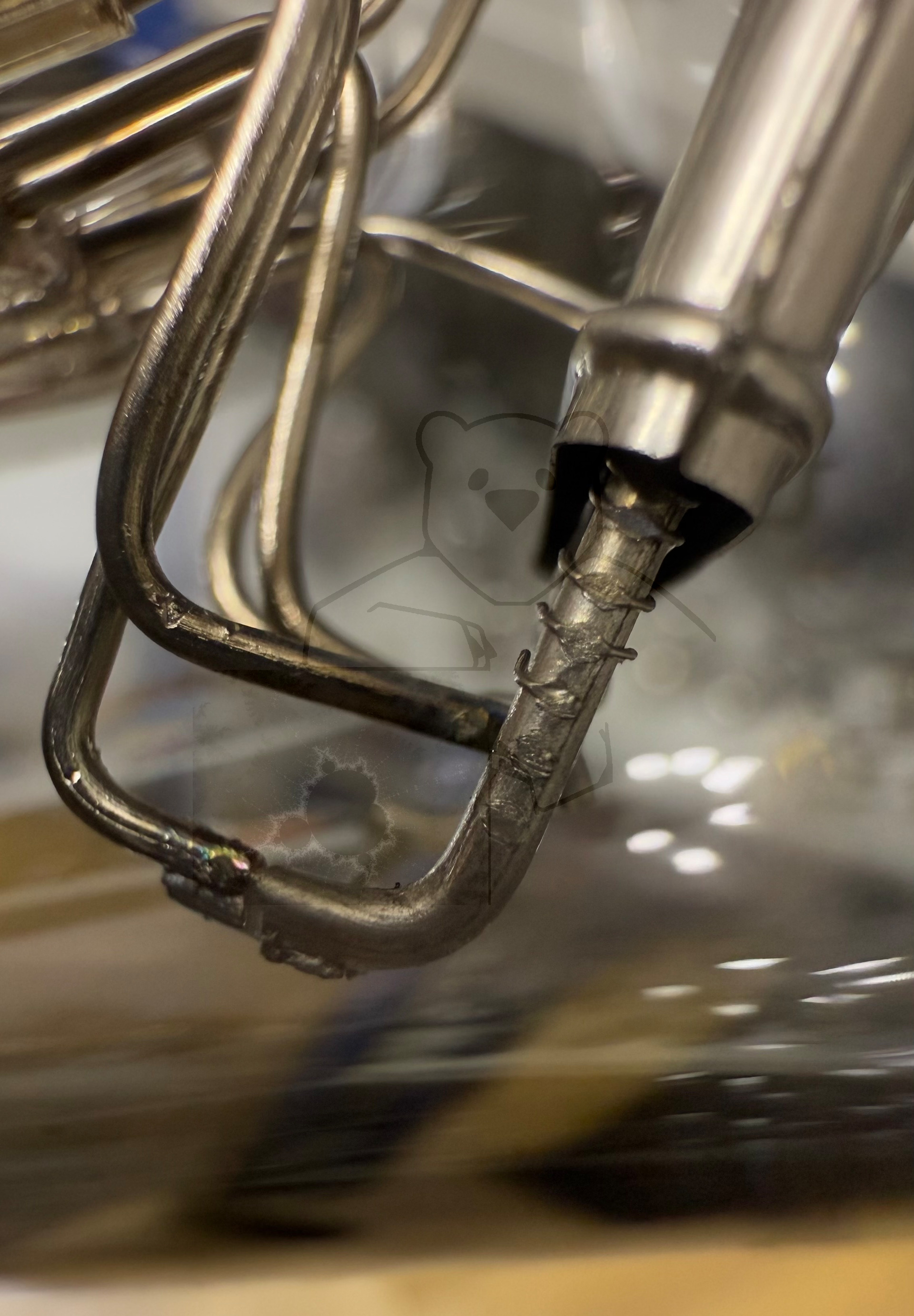

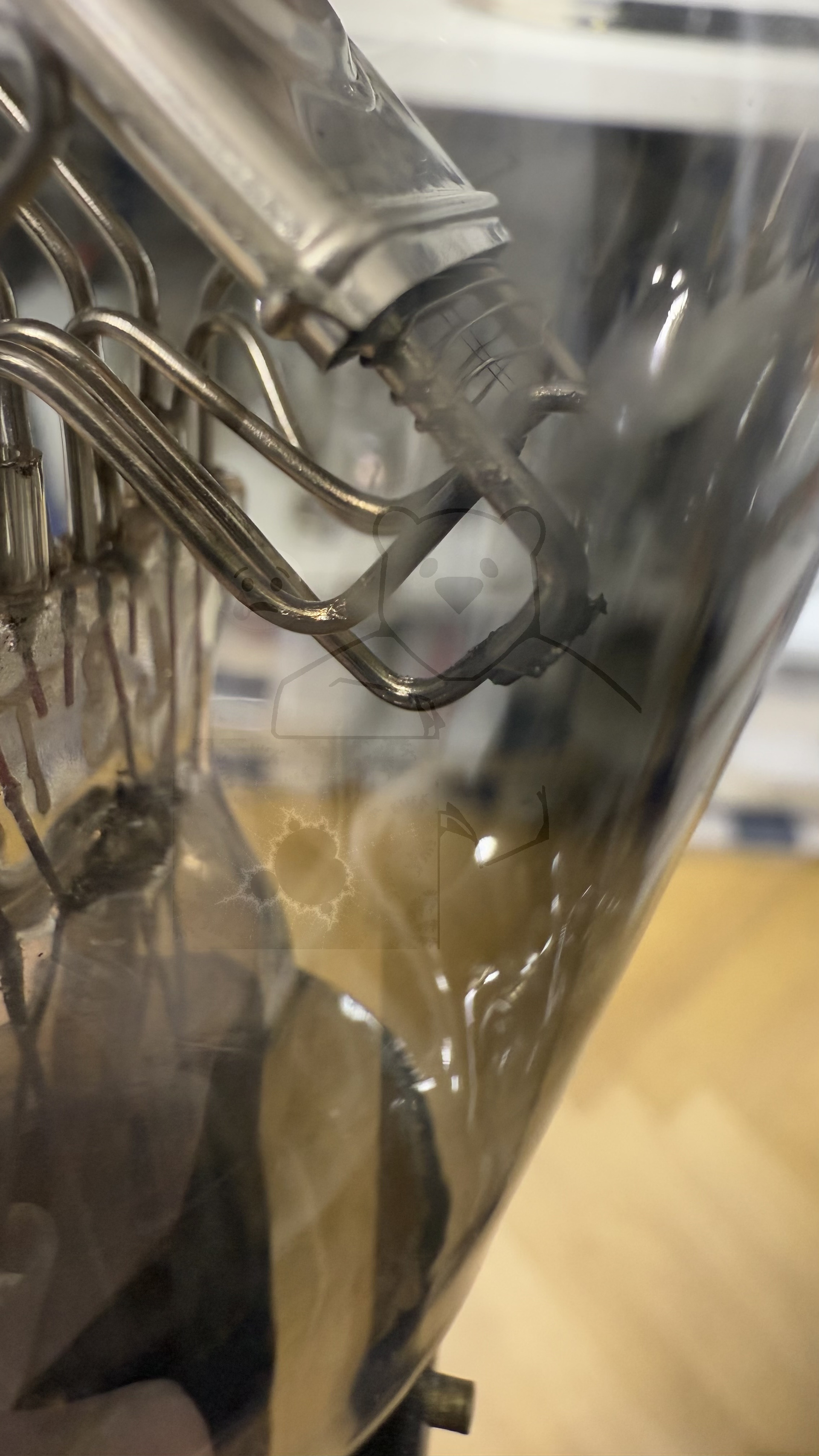

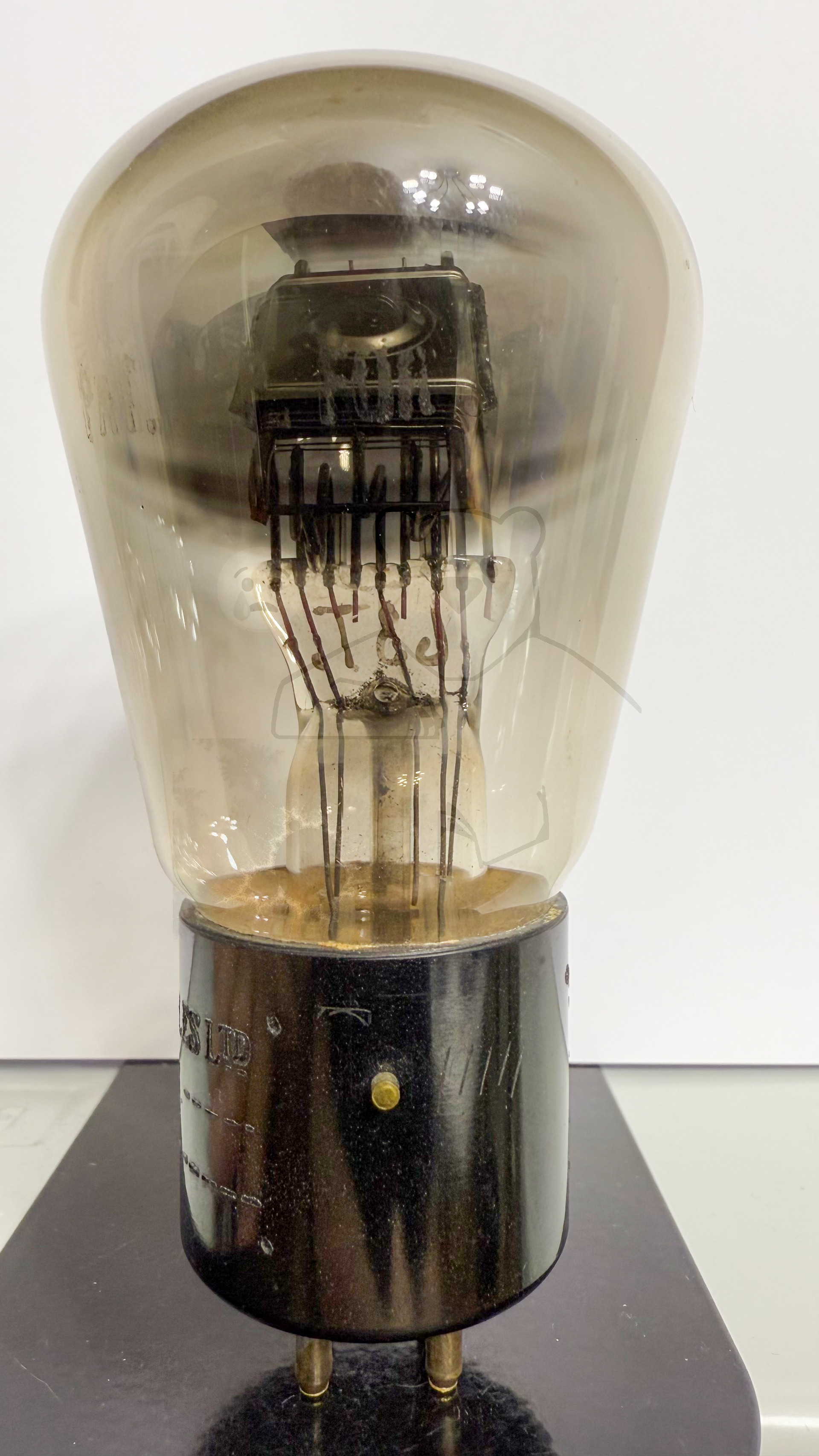

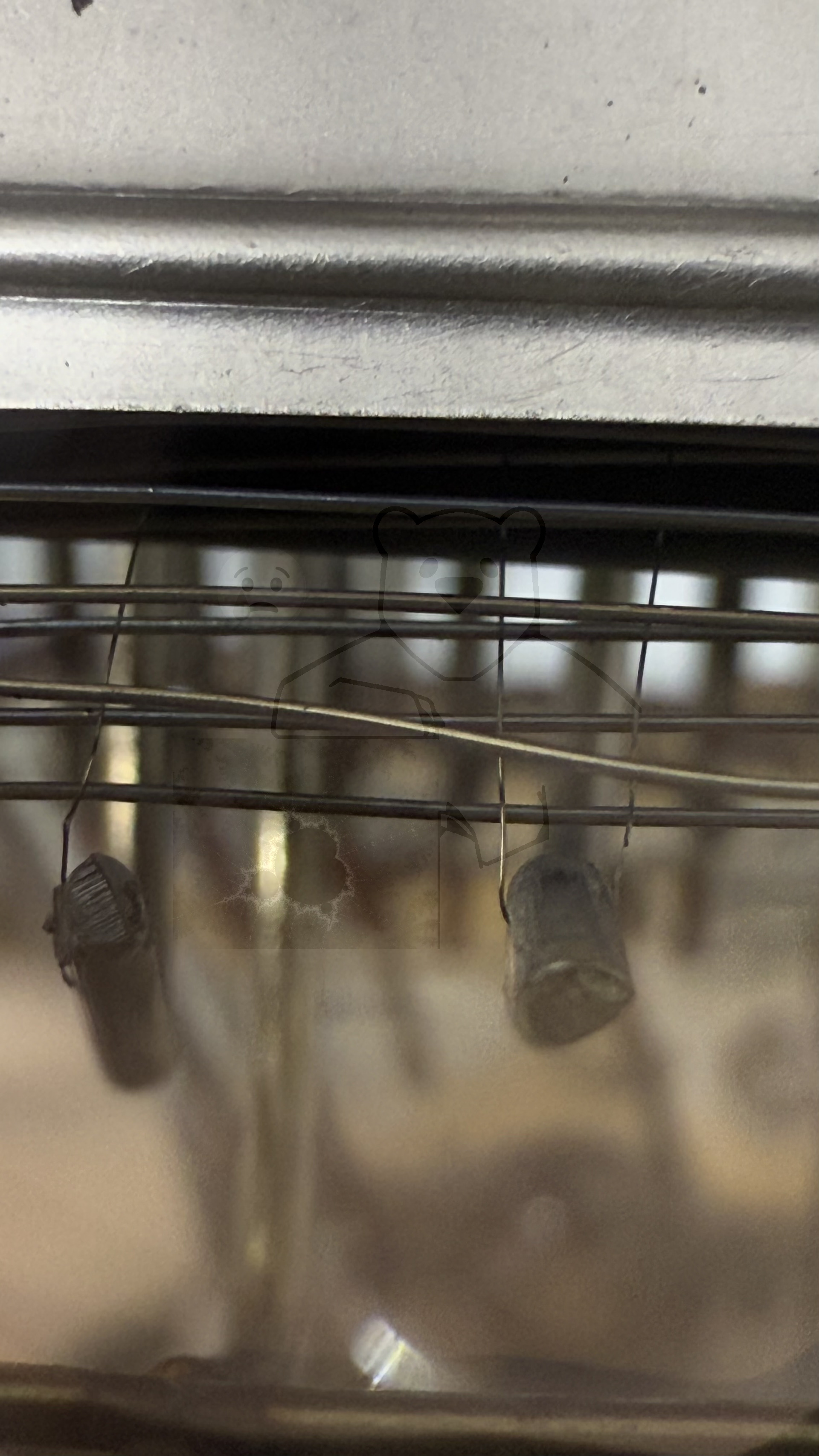

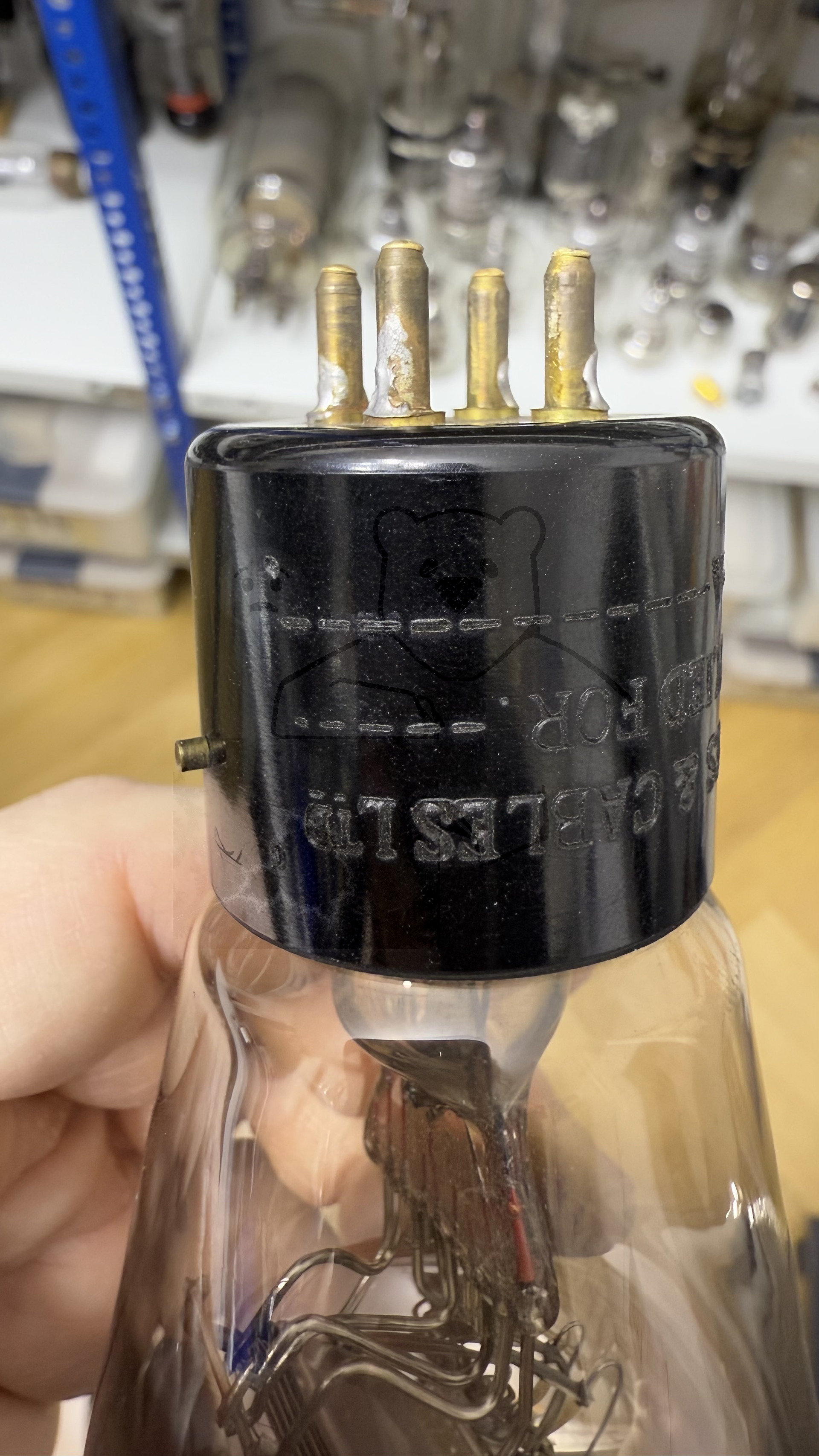

Daten und Bilder der Röhre: 4022A

🔎 Beschreibung der Röhre: 4022A

Name	4022A
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,25
Art der Heizung	Direkt

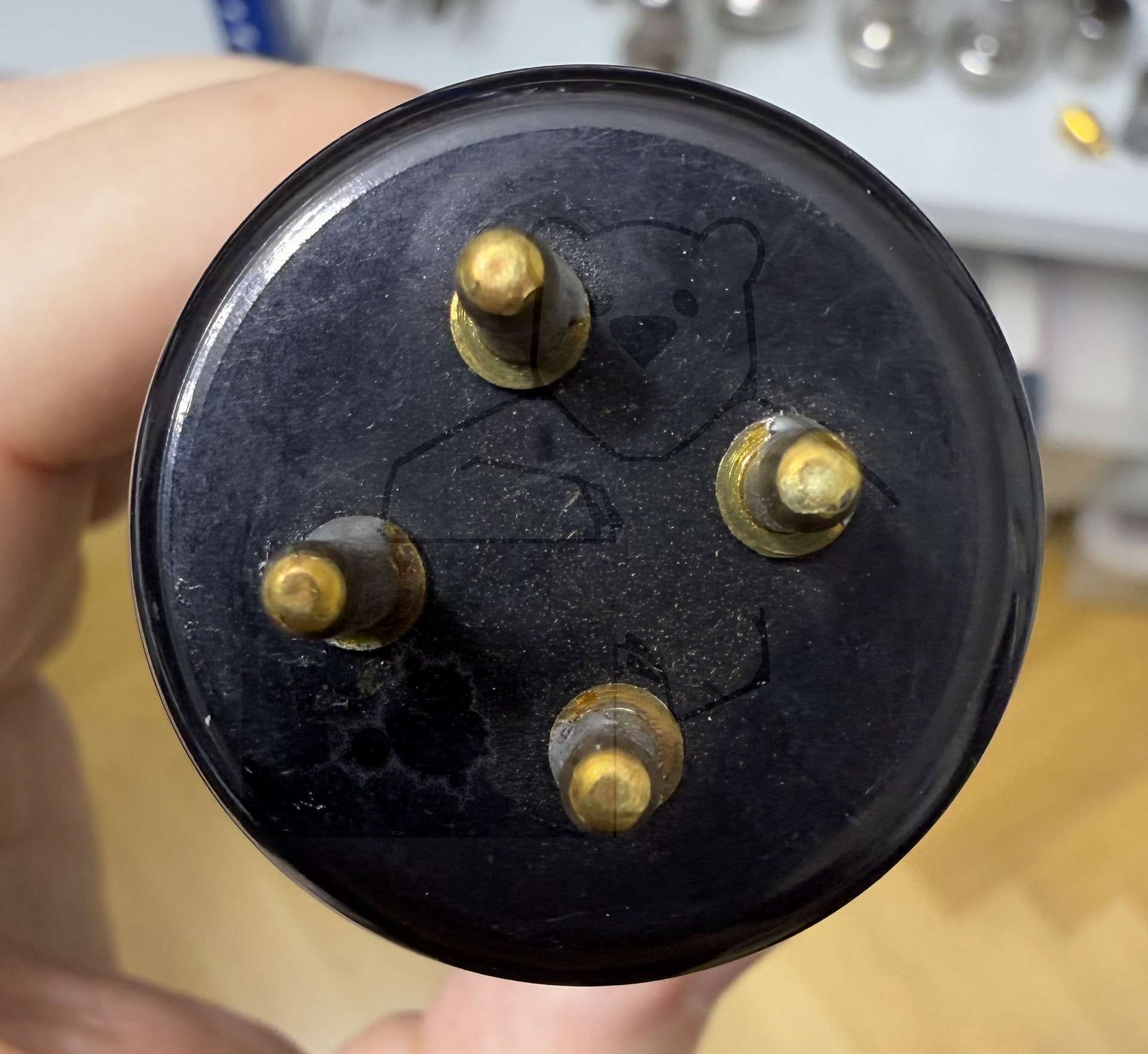

Röhren mit Sockel	→ Informationen zum Sockel: USA, Medium, 4pol. Bayonet → Liste aller Röhren mit: USA, Medium, 4pol. Bayonet
Zusätzliche Informationen
Letzte Änderung	03.06.2018 08:52:42

🔎 Beschreibung der Systeme für die Röhre: 4022A

	System 1
Kathode	1
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2
Anode 2
Leuchtschirm
Heizung	1, 4
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 4022A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 4022A
Datenblatt 4022AR Standard Valves.pdf (153 kB)
