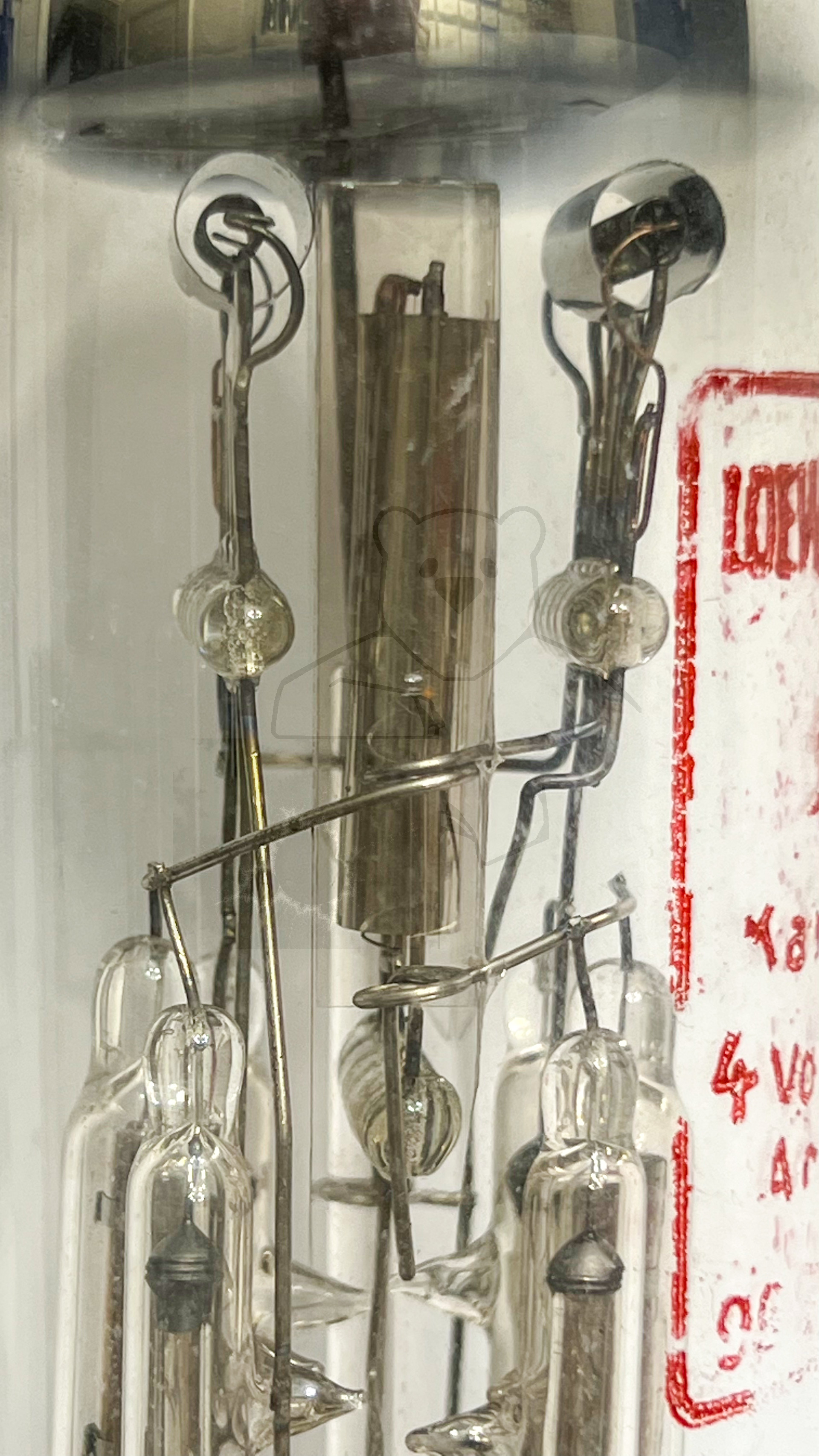

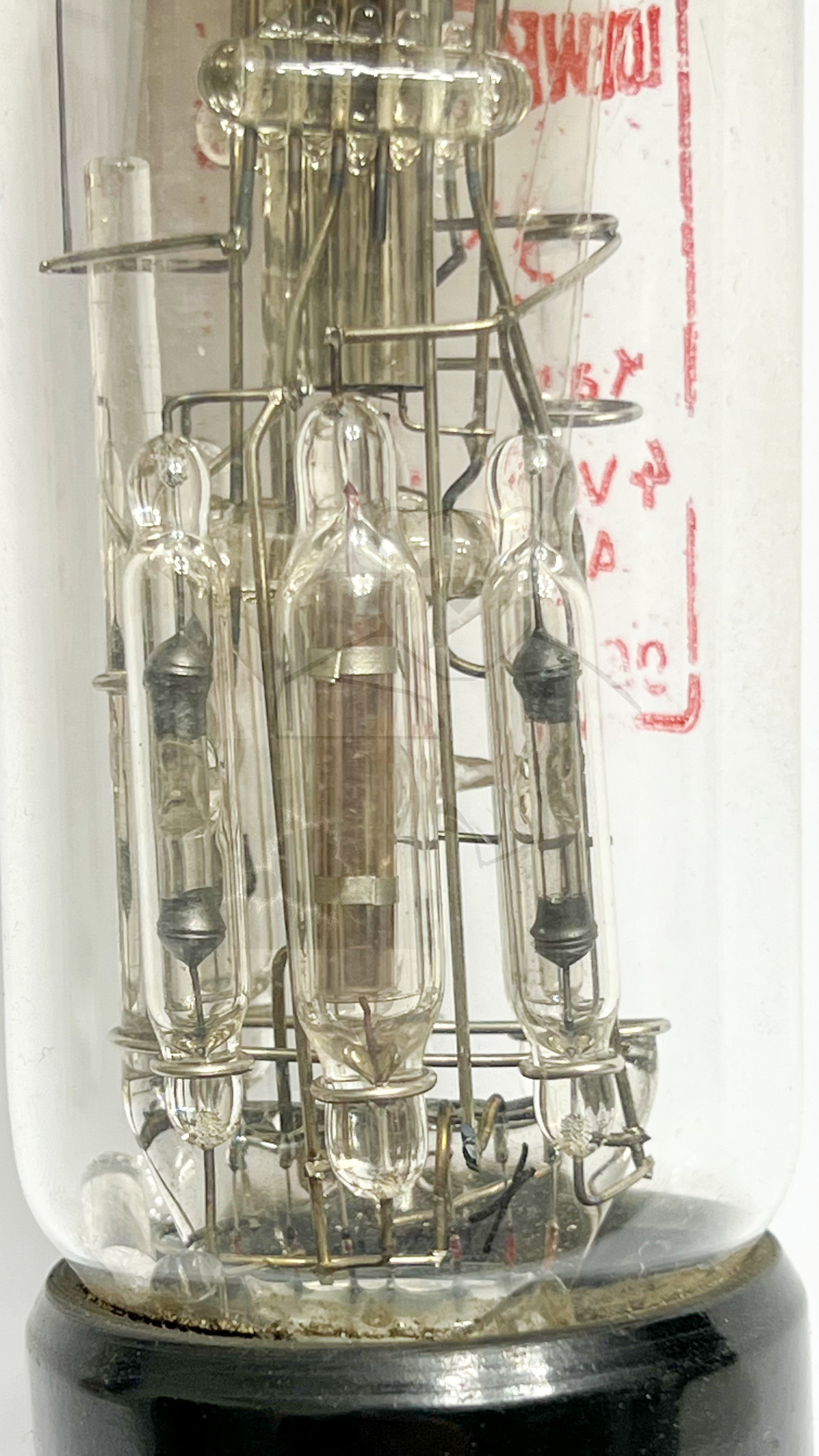

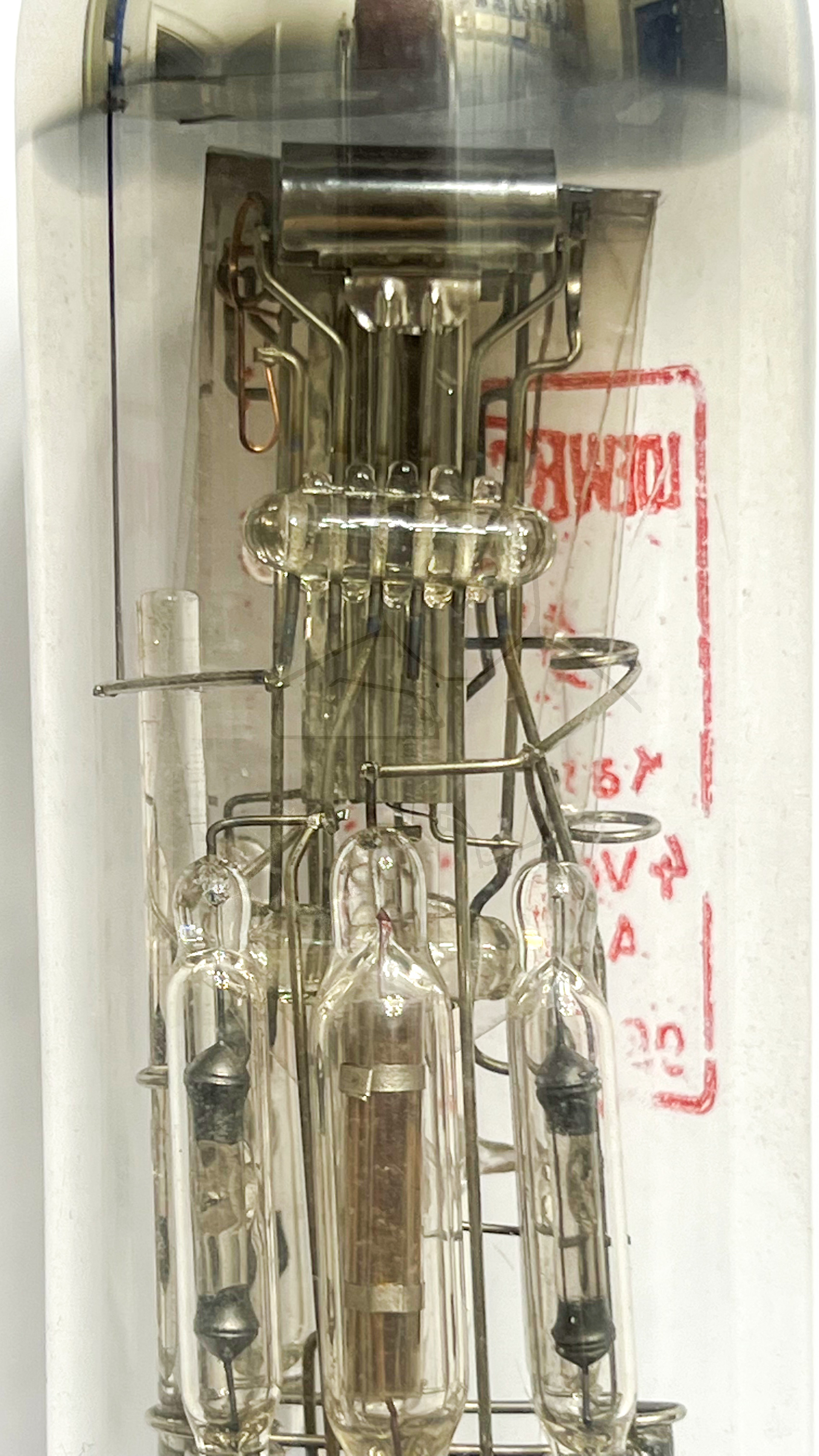

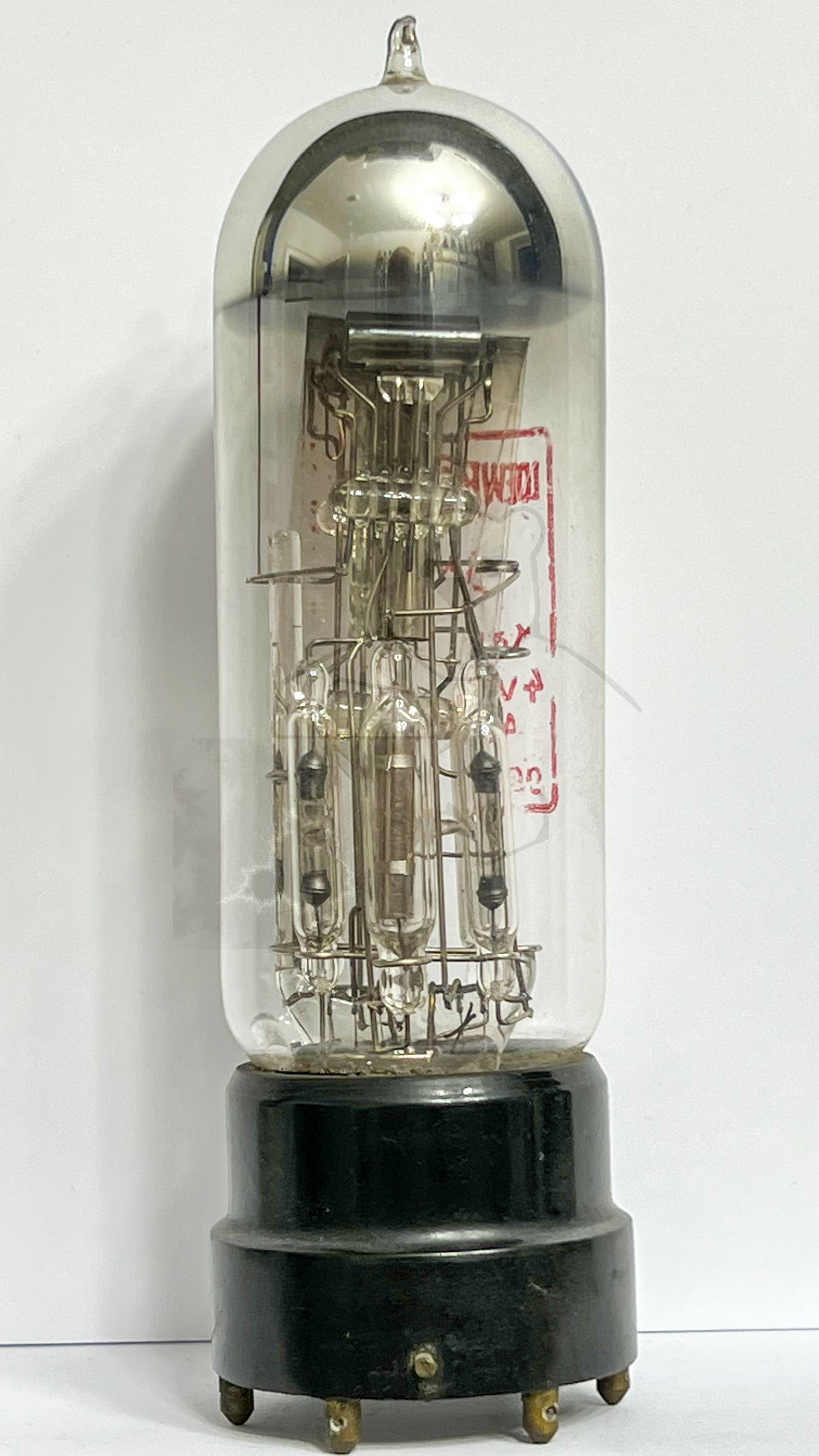

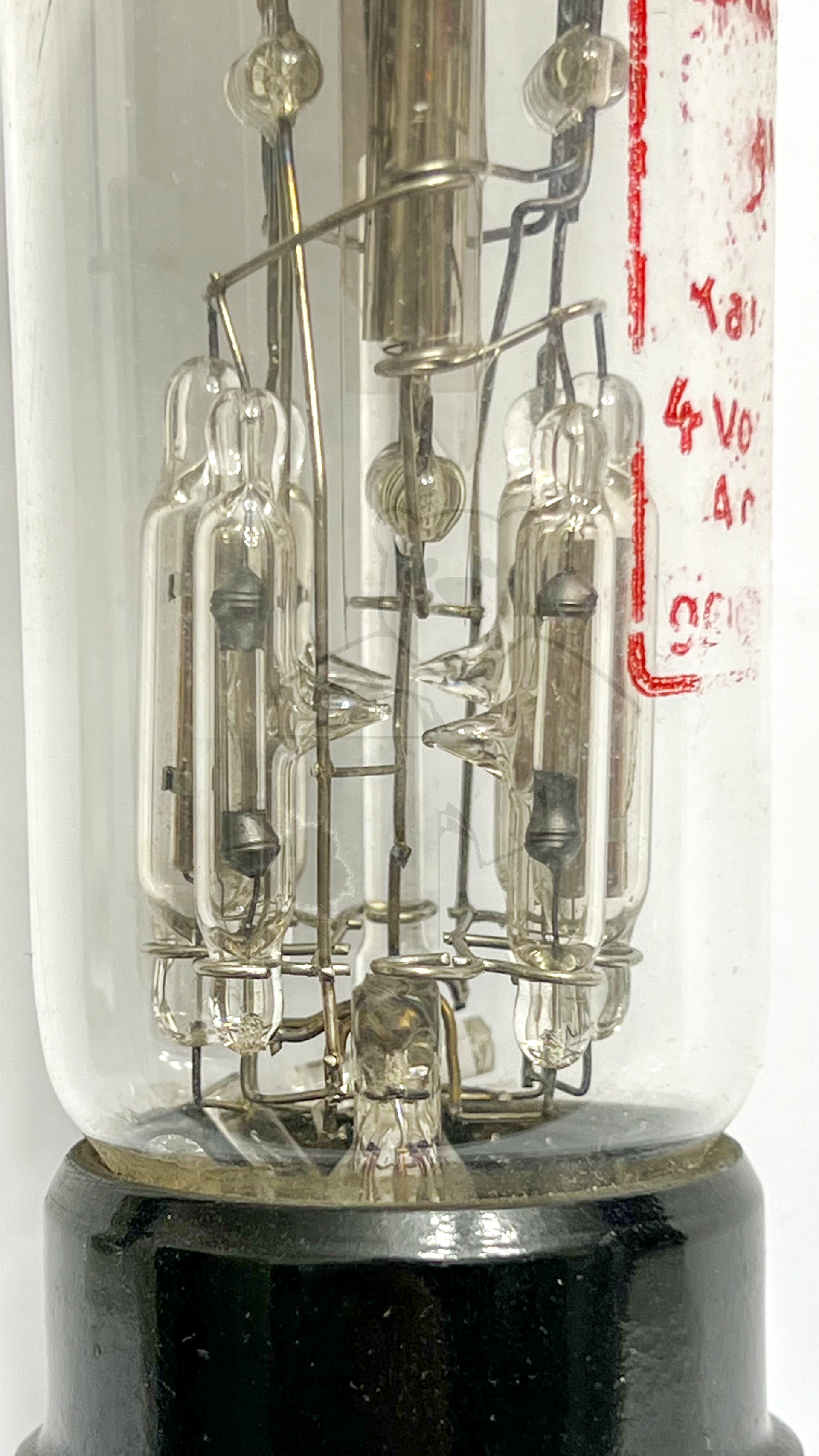

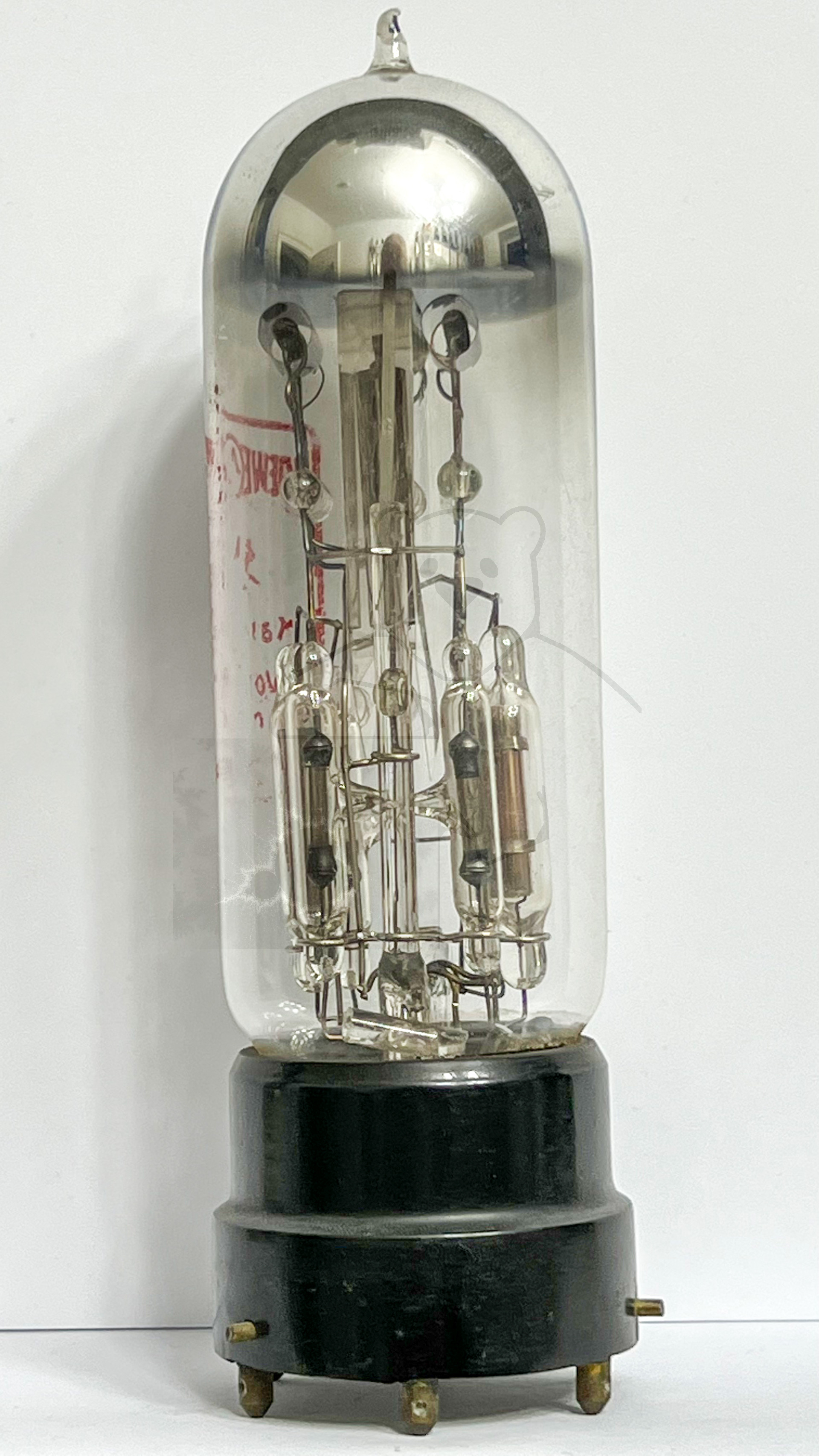

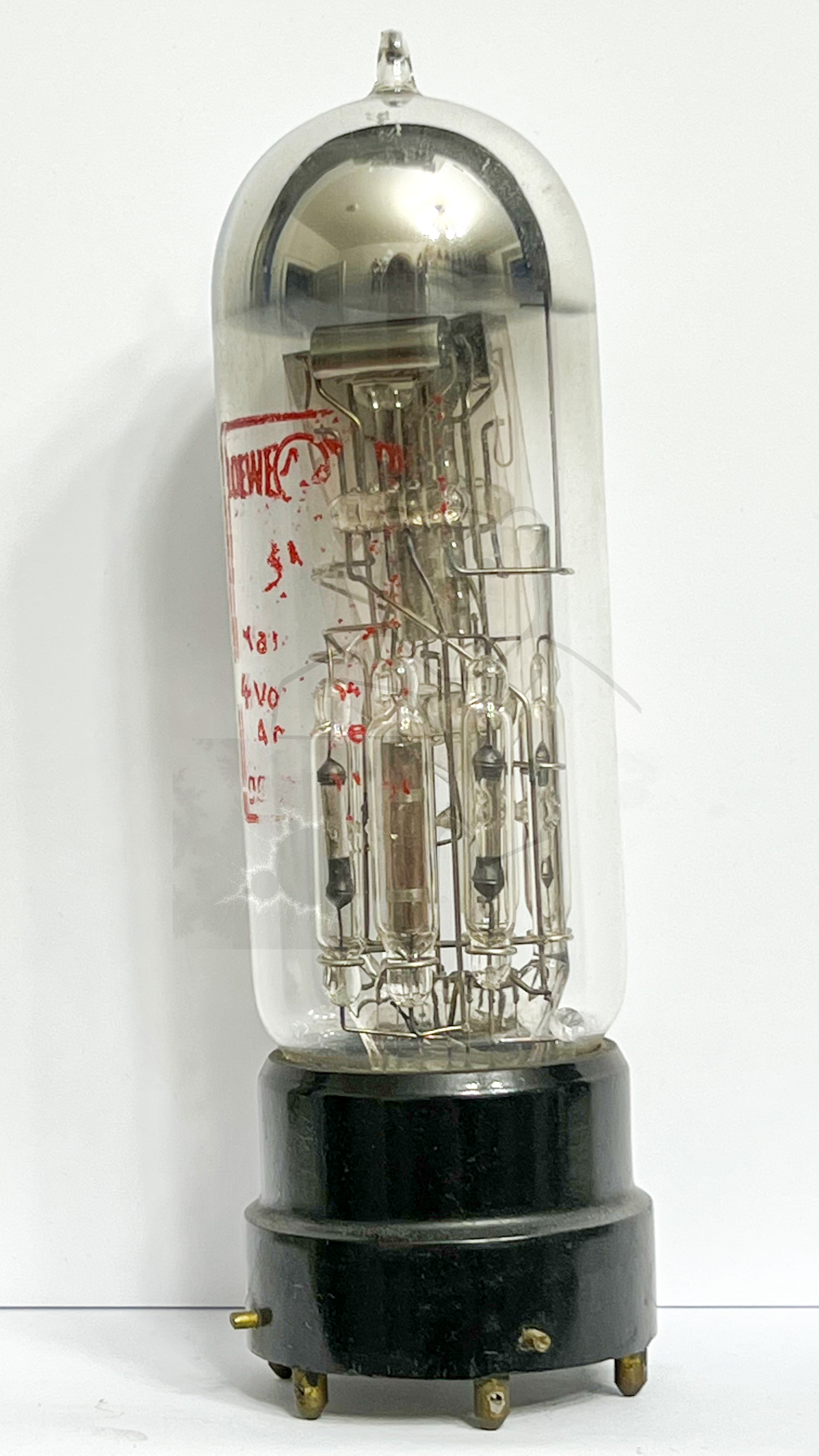

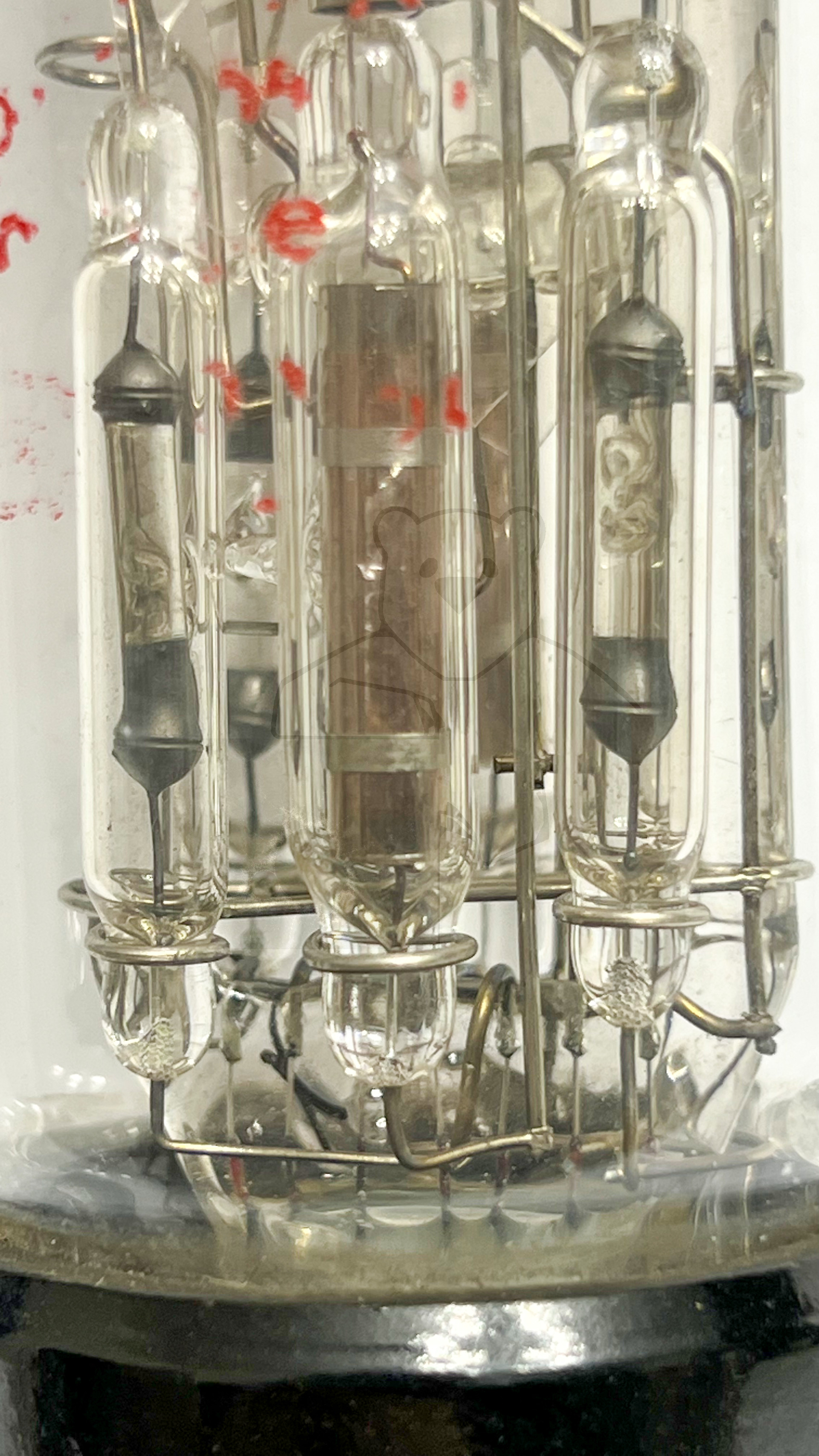

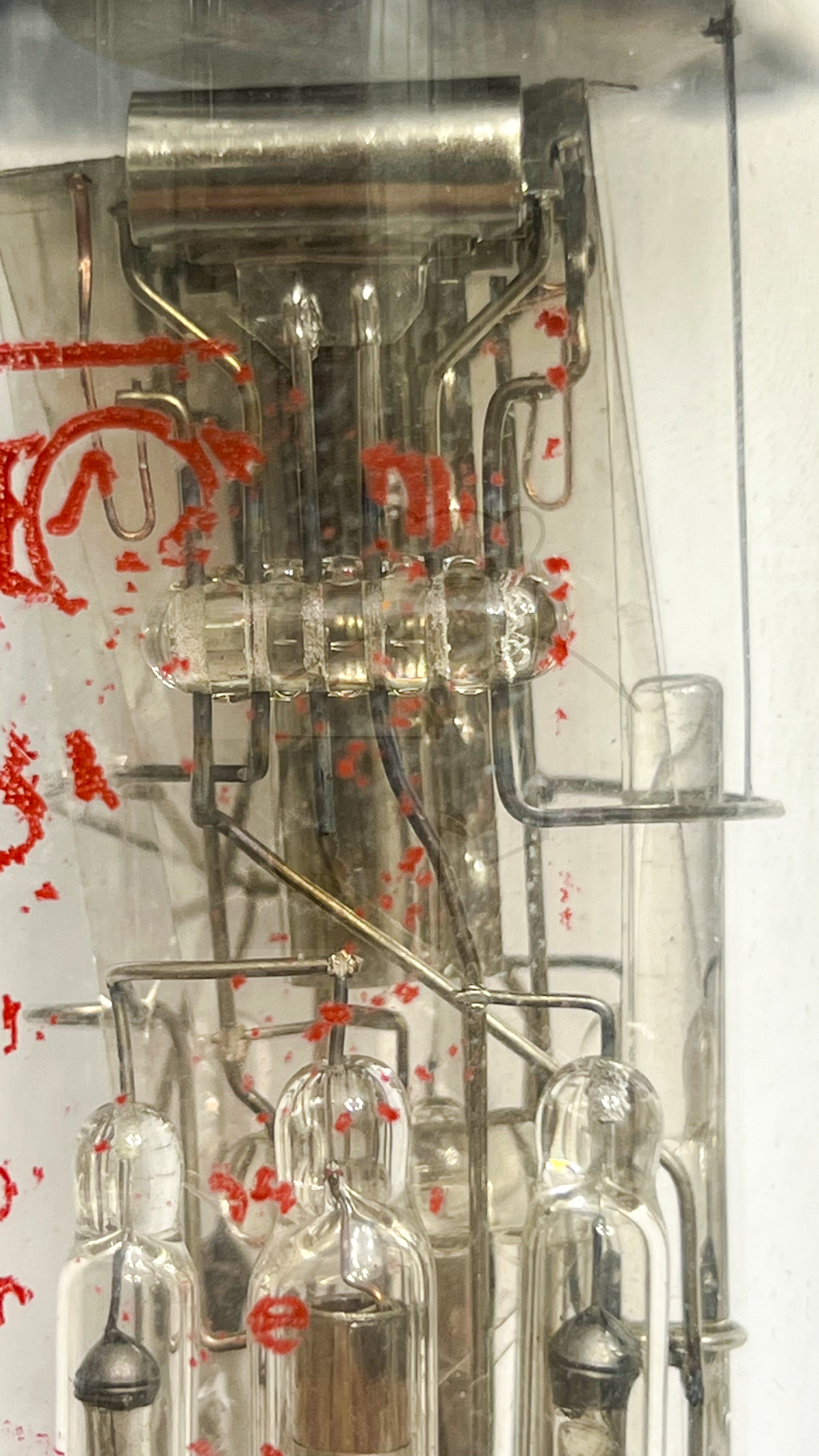

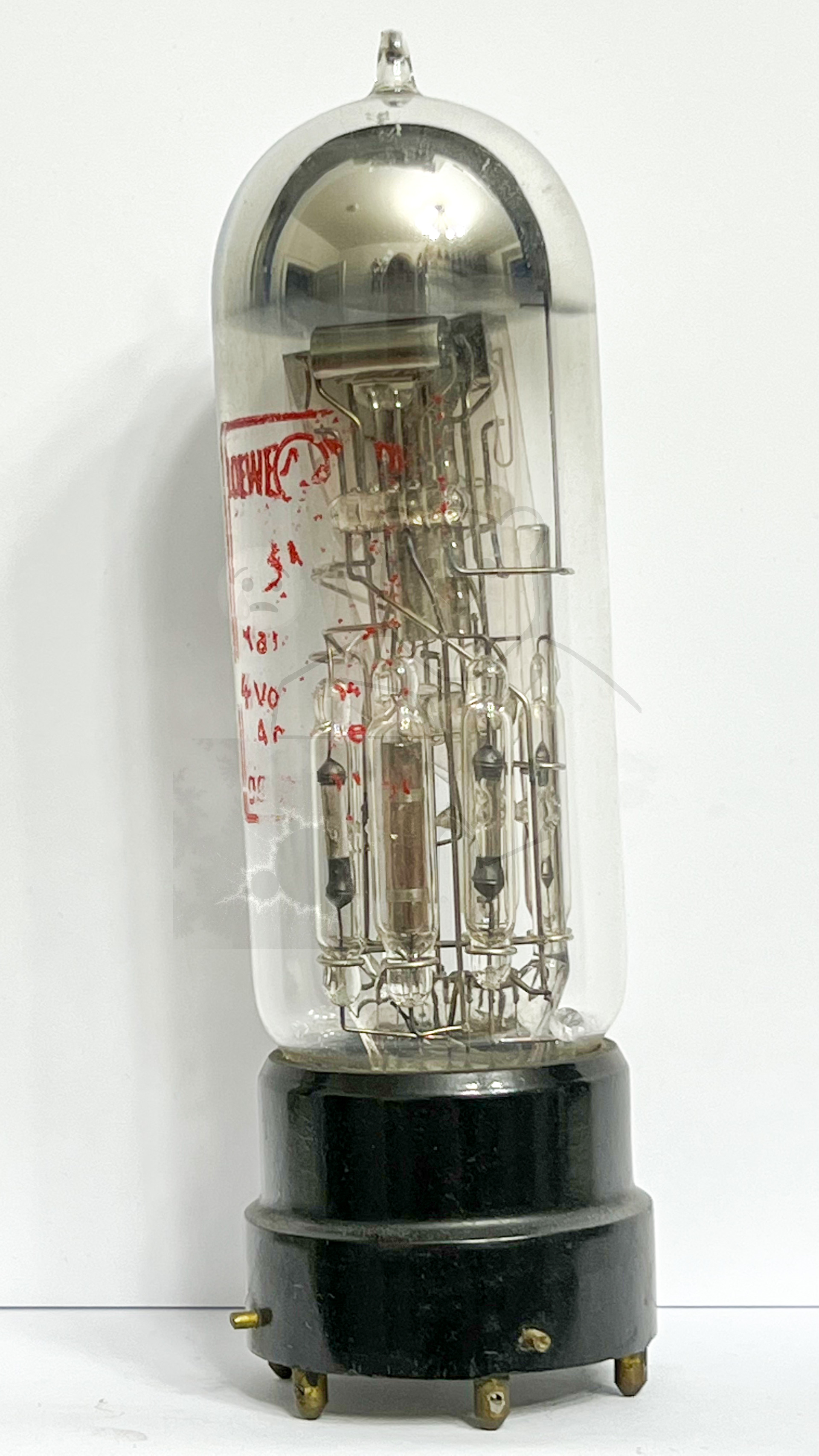

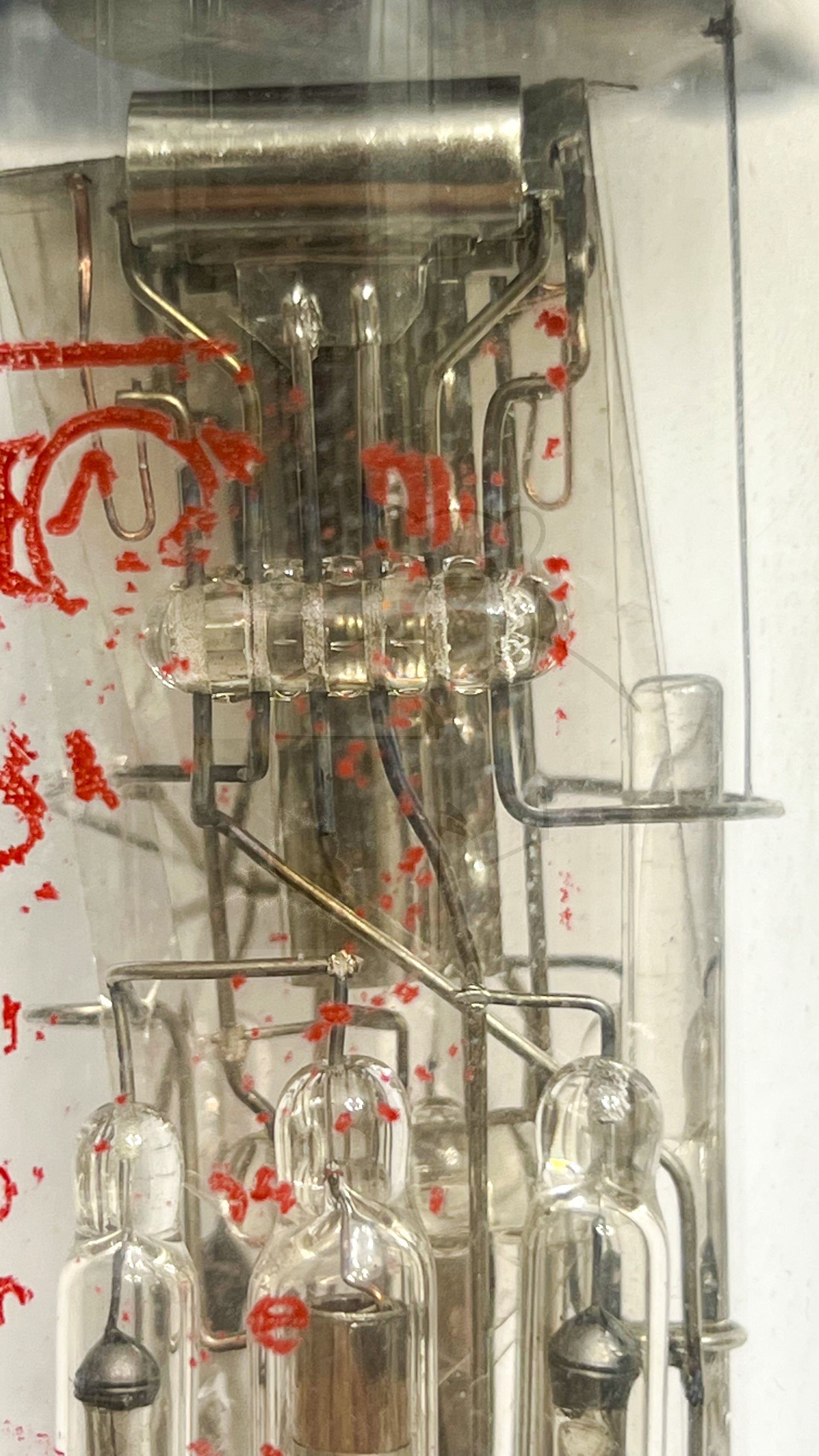

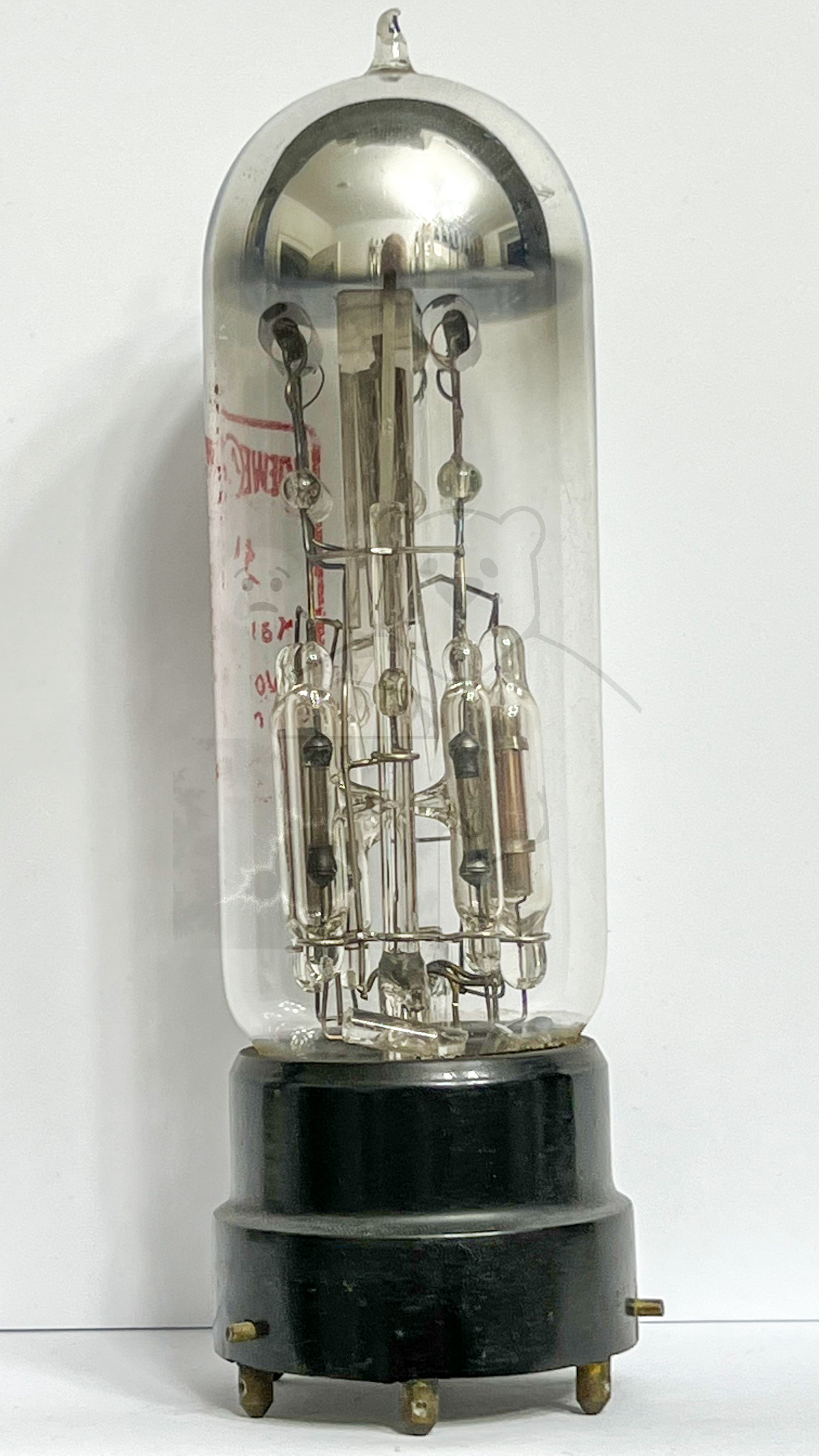

Daten und Bilder der Röhre: 3NF

🔎 Beschreibung der Röhre: 3NF

Name	3NF
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	0,125
Art der Heizung	Direkt

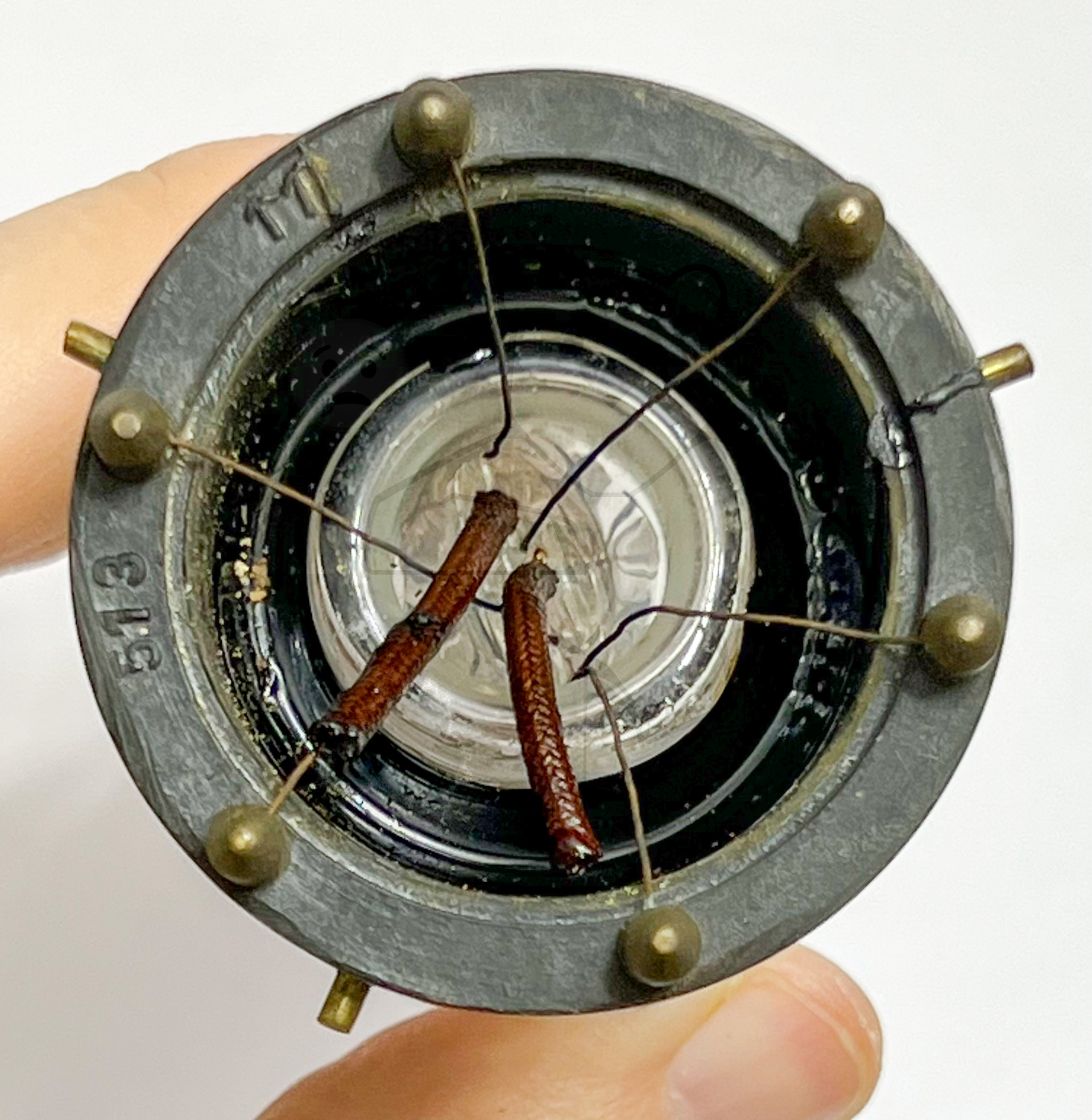

Röhren mit Sockel	→ Informationen zum Sockel: Loewe Bajonett → Liste aller Röhren mit: Loewe Bajonett
Zusätzliche Informationen	Ich danke Herrn Gerhard Eisenbarth für die Korrektur der Sockelschaltung sowie überlassung der entsprechenden Zeichnung.
Letzte Änderung	17.10.2026 07:42:48

🔎 Beschreibung der Systeme für die Röhre: 3NF

	System 1
Kathode
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1
Anode 2
Leuchtschirm
Heizung
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

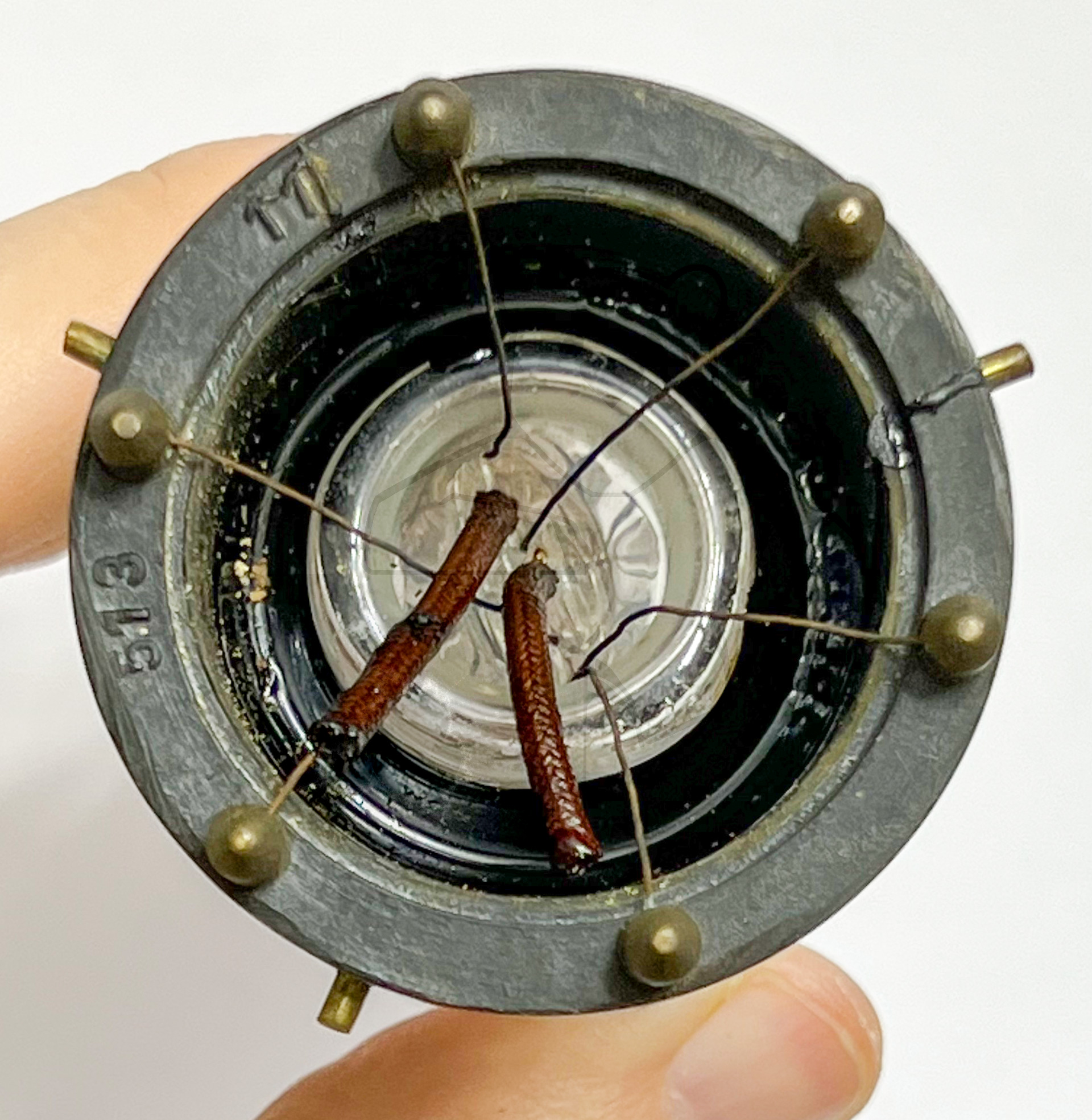

🔎 Sockelschaltung der 3NF

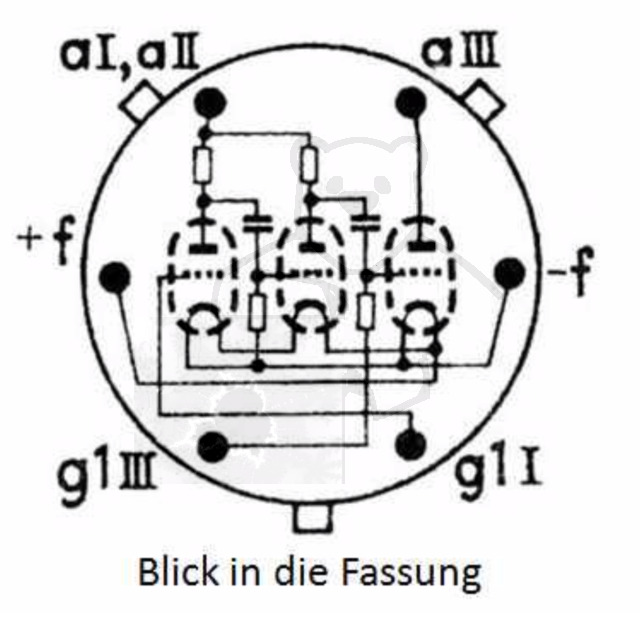

Bildquelle: Zeichnung Gerhard Eisenbarth
