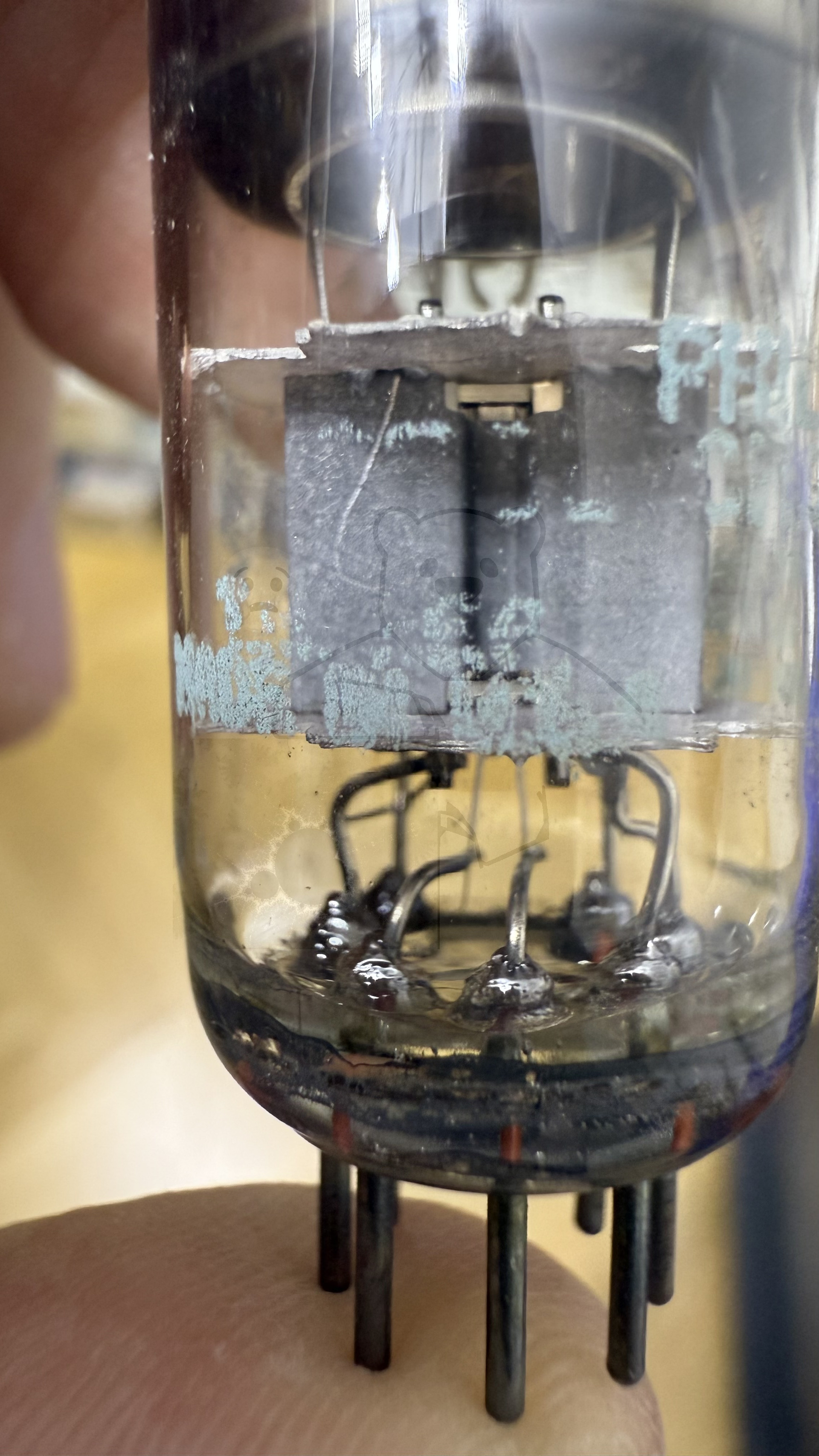

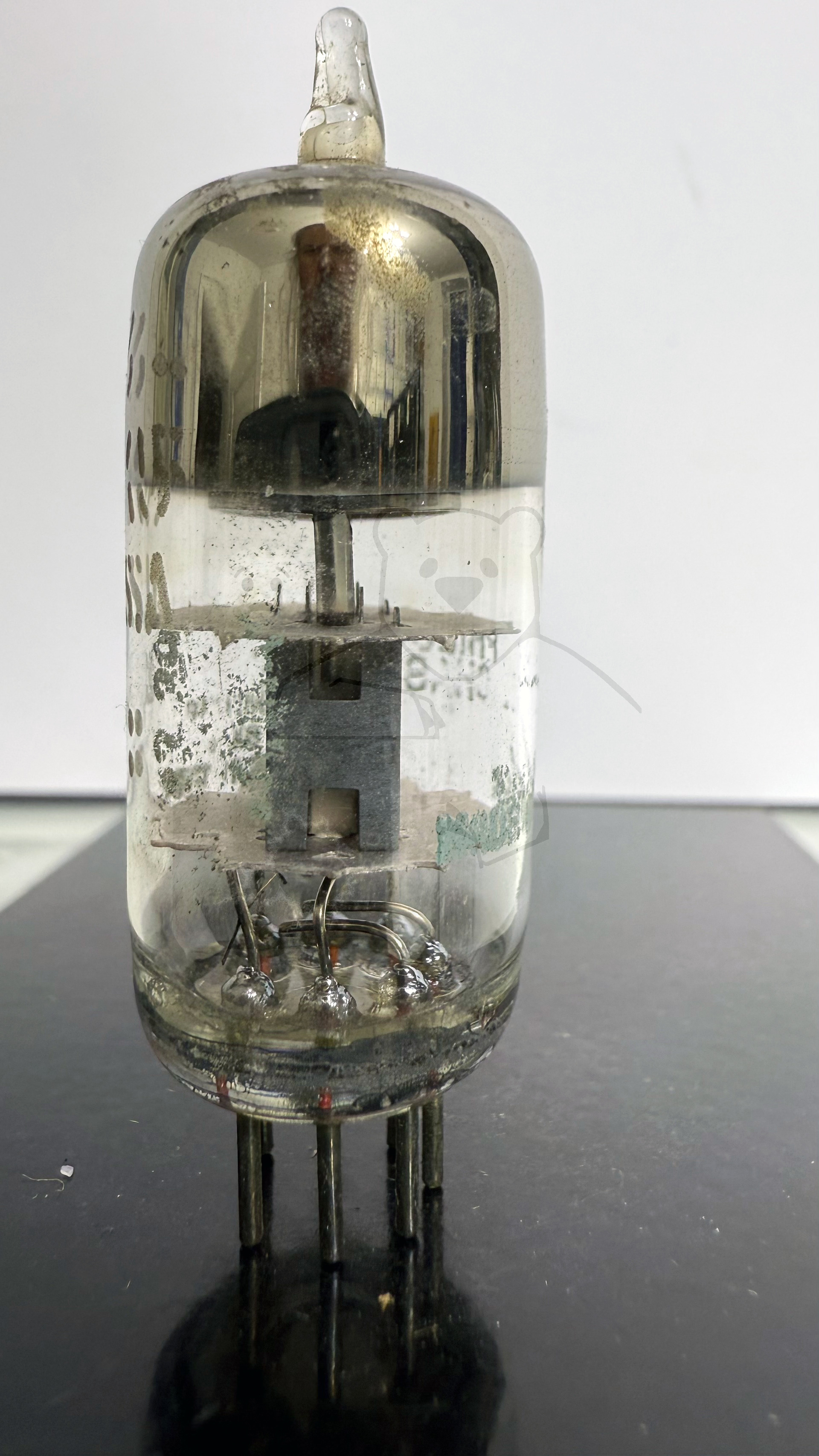

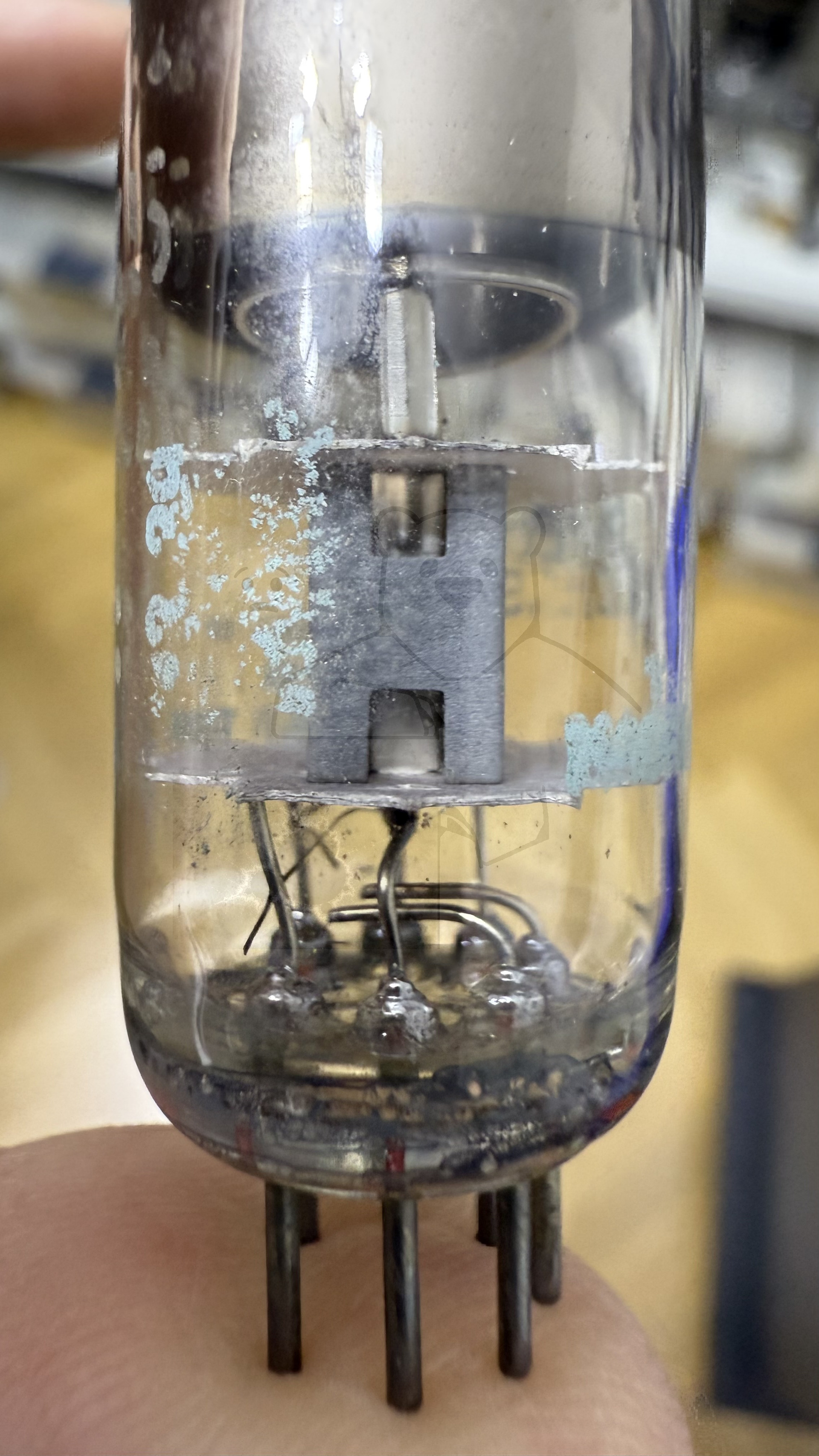

Daten und Bilder der Röhre: 3GK5

🔎 Beschreibung der Röhre: 3GK5

Name	3GK5
Vergleichsname
Heizspannung (Volt)	2,8
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.07.2020 12:51:41

🔎 Beschreibung der Systeme für die Röhre: 3GK5

	System 1
Kathode	1, 7
Gitter 1	2
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	6
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3GK5

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 3GK5
Datenblatt 3GK5 General Electric [www.tubedata.info].pdf (119 kB)
Datenblatt 3GK5 Sylvania.pdf (98 kB)
Datenblatt 3GK5 Tung-Sol [www.tubedata.info].pdf (57 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
