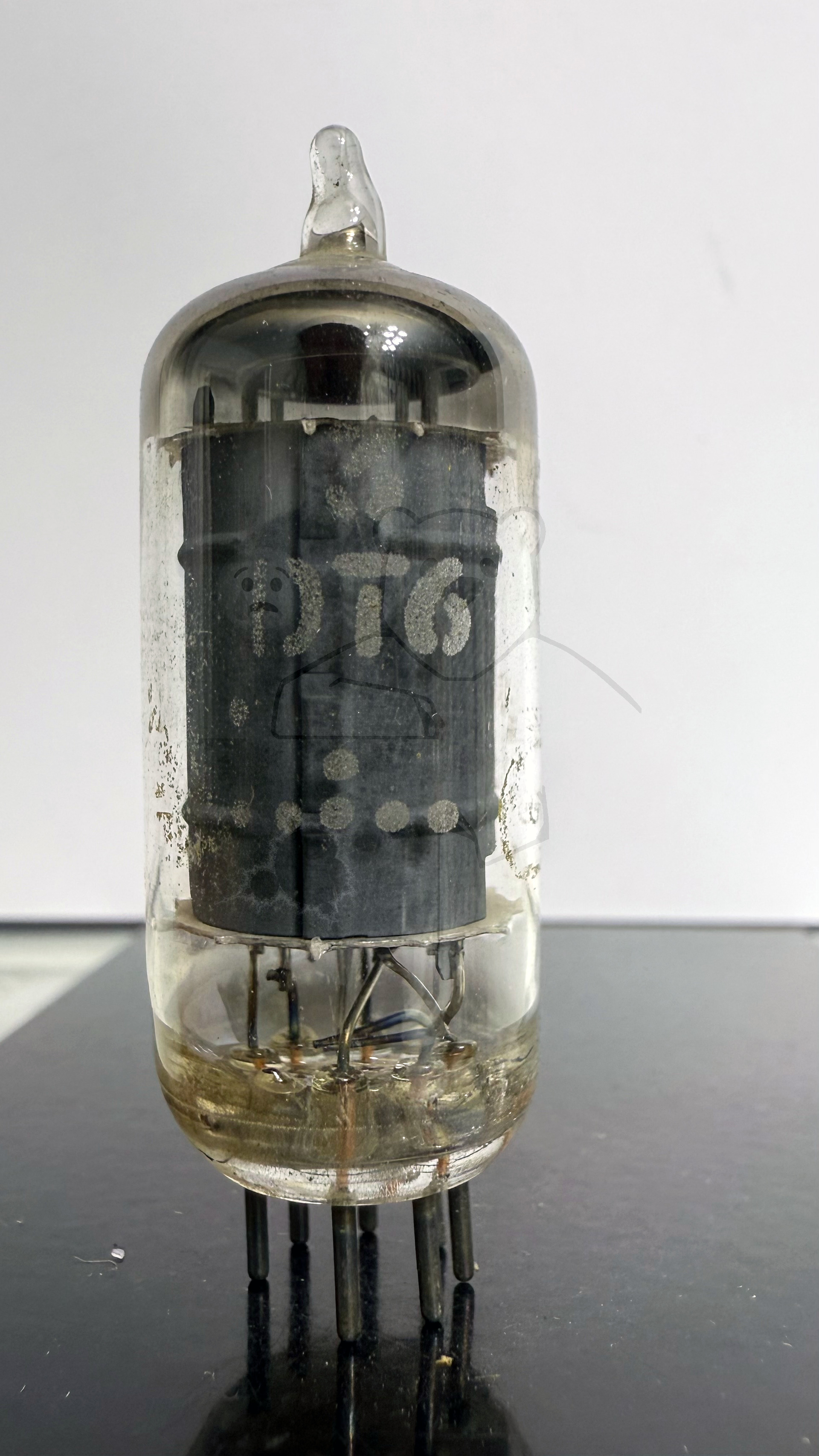

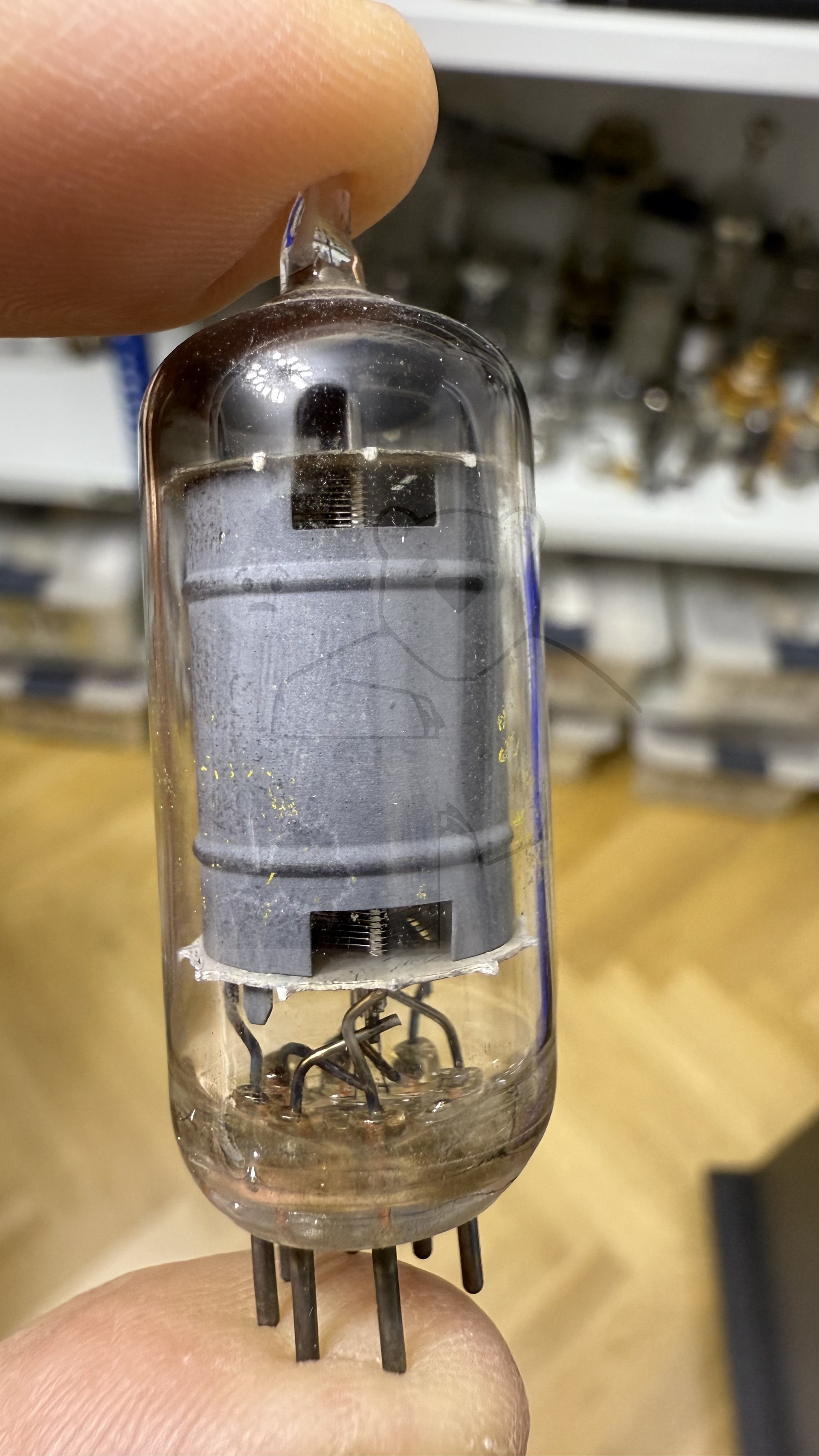

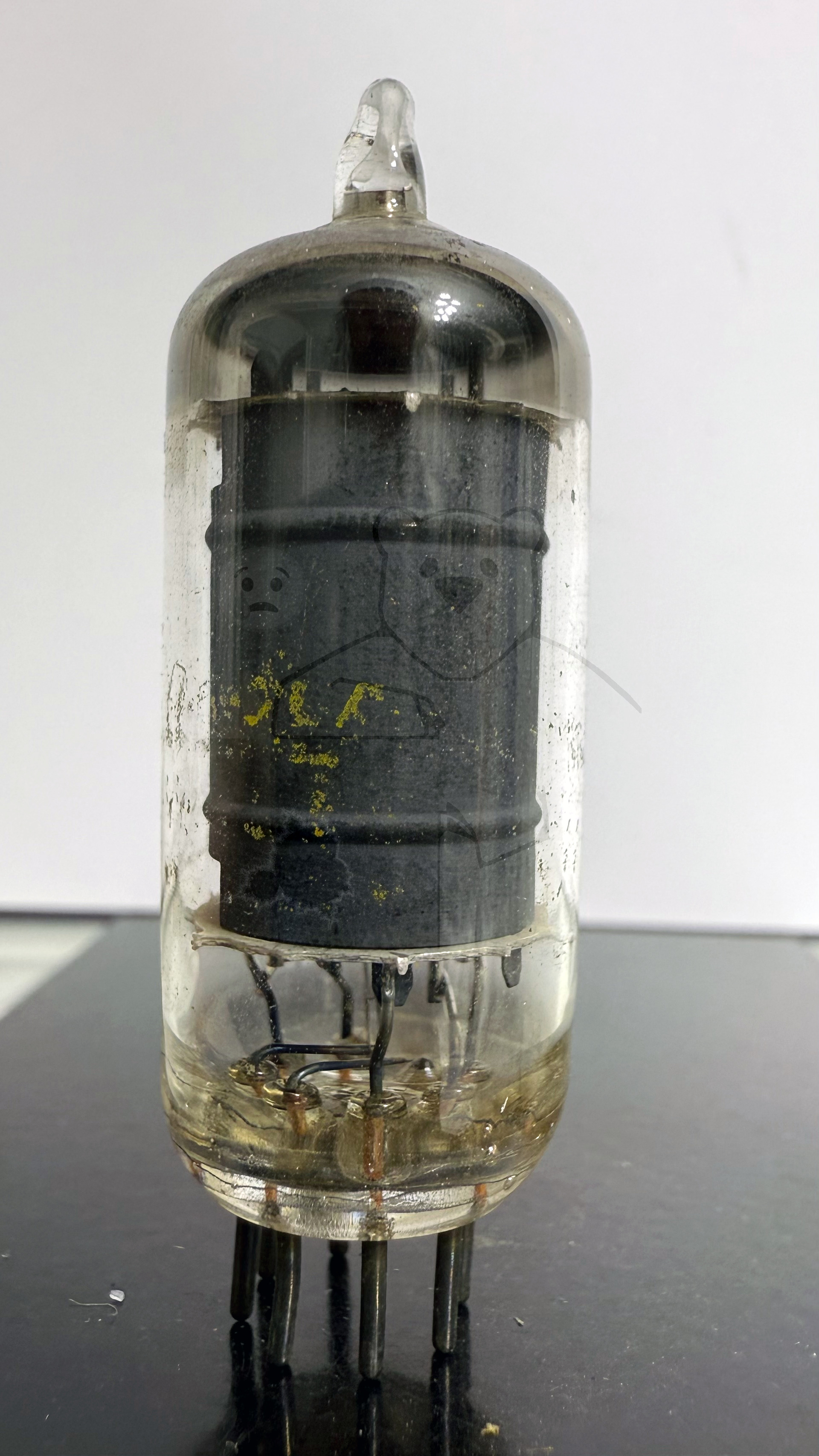

Daten und Bilder der Röhre: 3DT6

🔎 Beschreibung der Röhre: 3DT6

Name	3DT6
Vergleichsname
Heizspannung (Volt)	3,15
Heizstrom (Ampère)	0,33
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.07.2020 11:26:03

🔎 Beschreibung der Systeme für die Röhre: 3DT6

	System 1
Kathode	3
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3DT6

Bildquelle: General Electric Datenblatt

🔎 Datenblätter zur Röhre: 3DT6
Datenblatt 3DT6 General Electric.pdf (756 kB)
Datenblatt 3DT6 Tung-Sol [www.tubedata.info].pdf (364 kB)
Datenblatt 3DT6A RCA [www.tubedata.info].pdf (15 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
