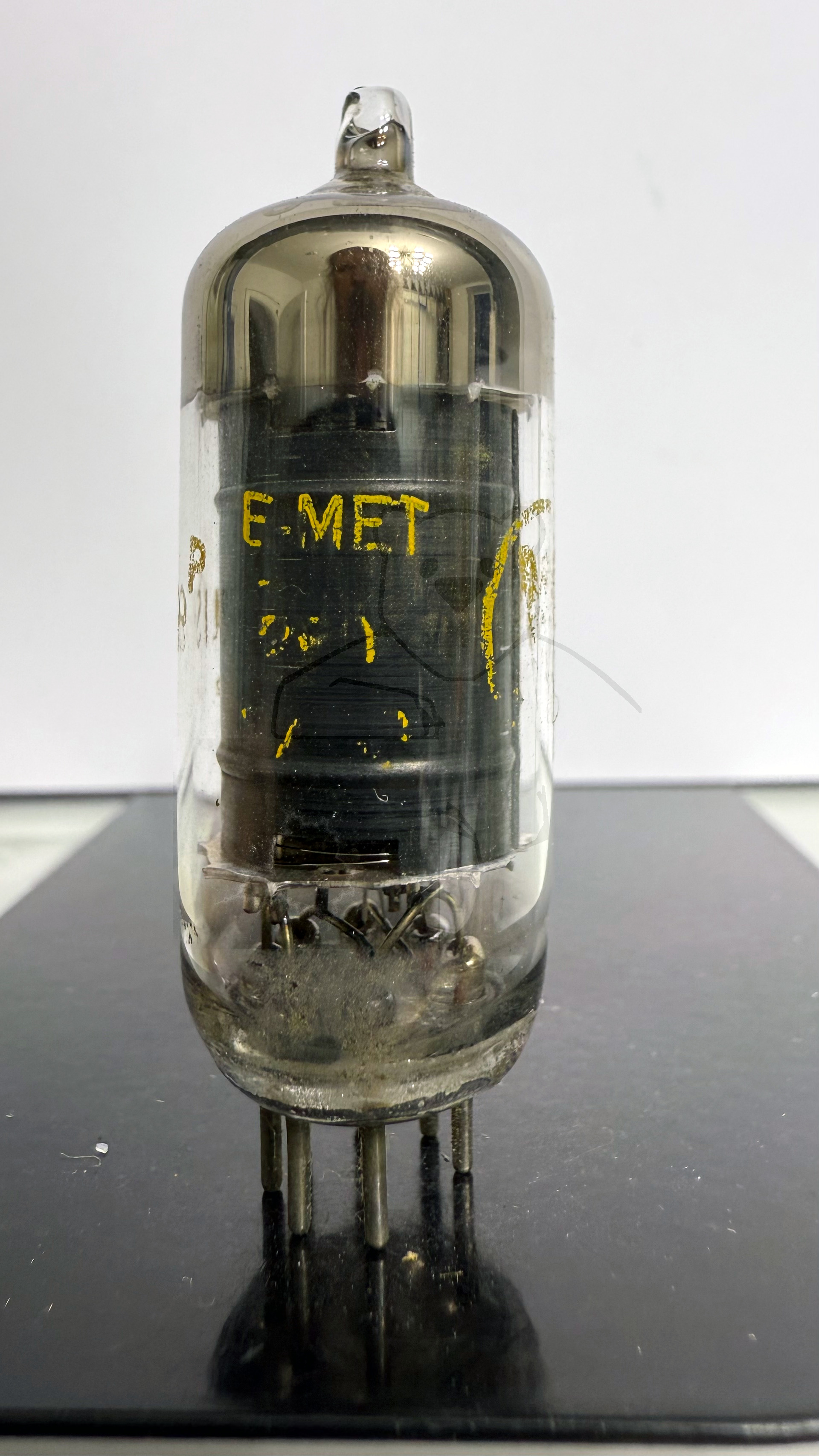

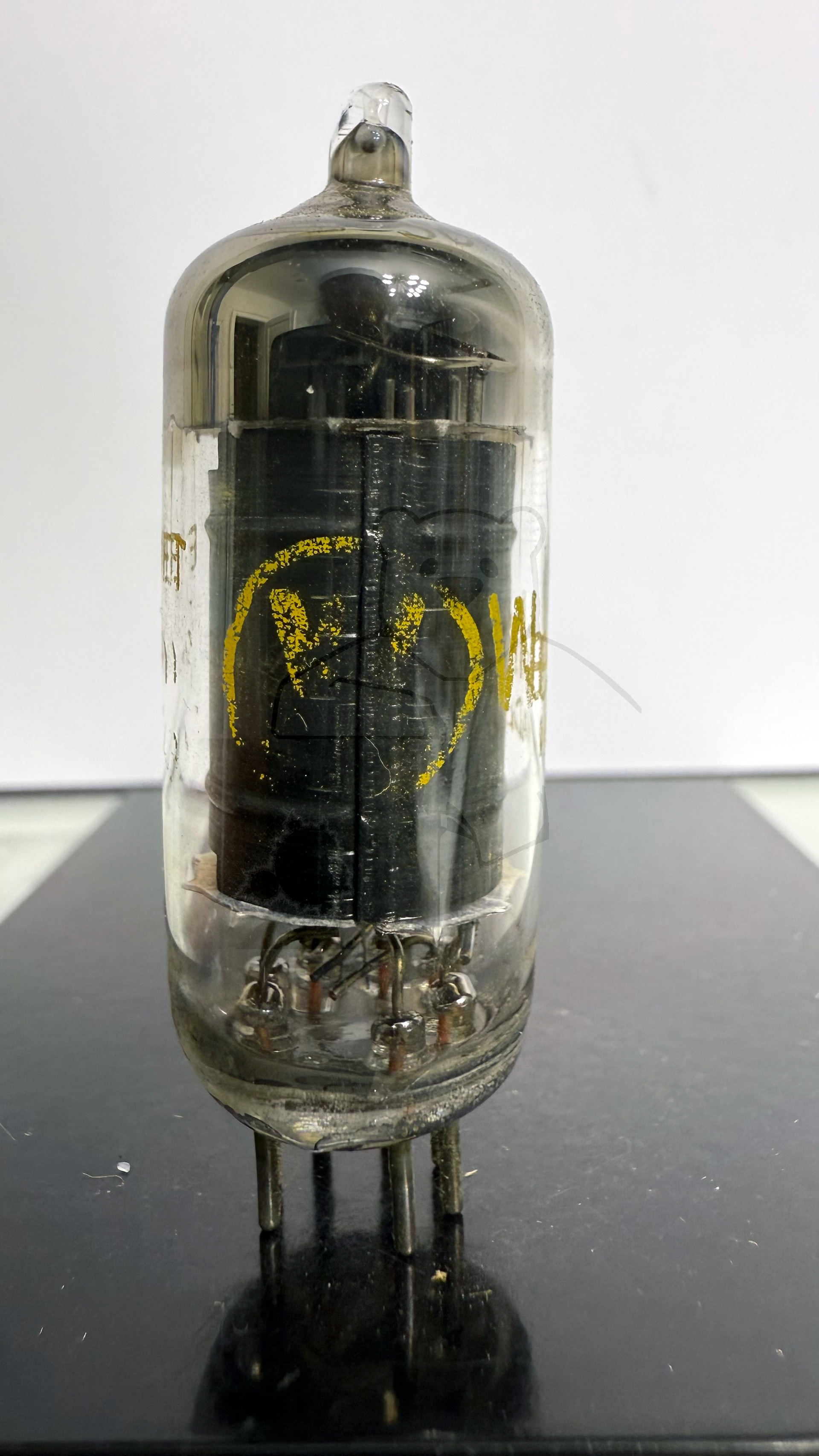

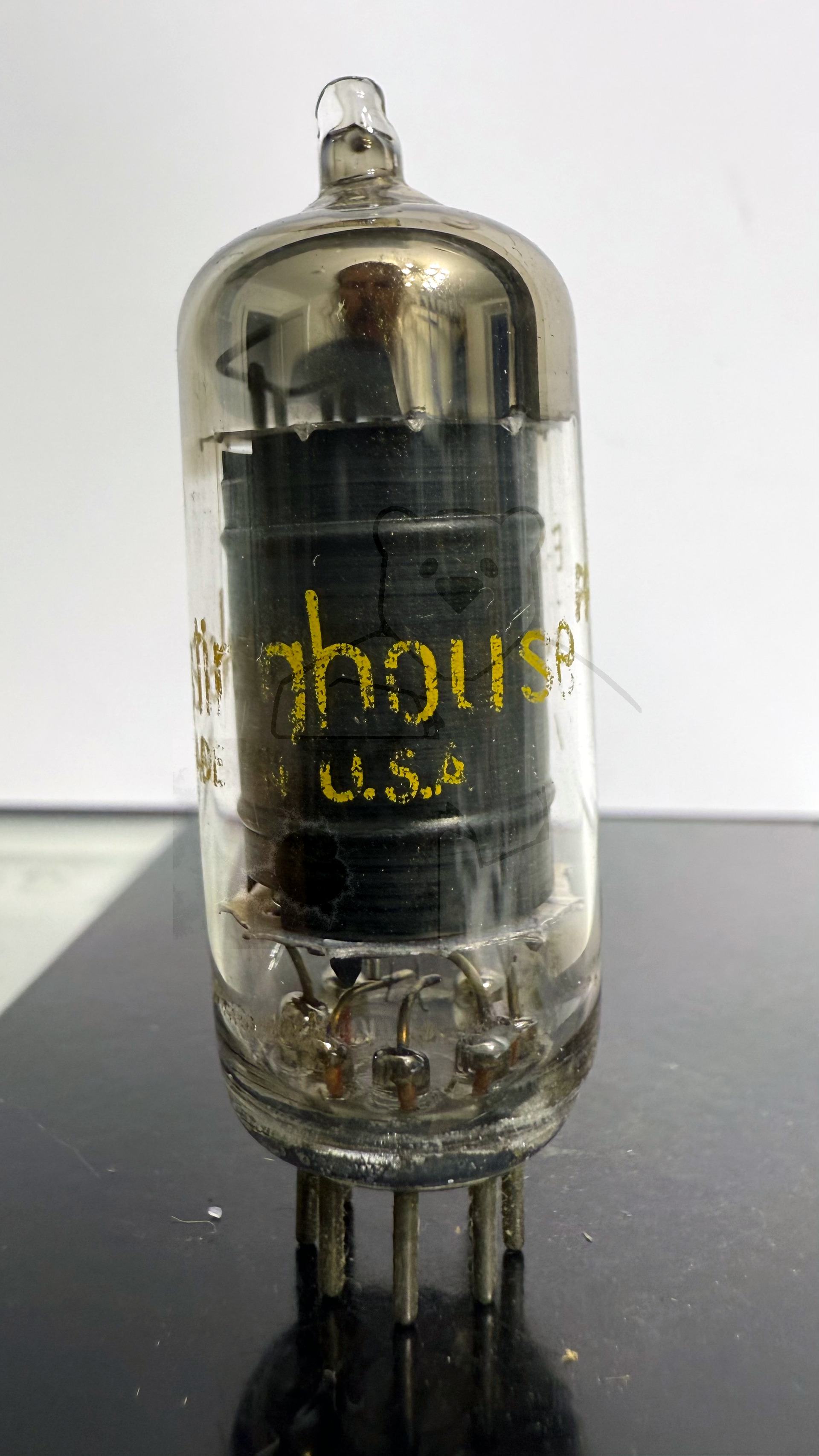

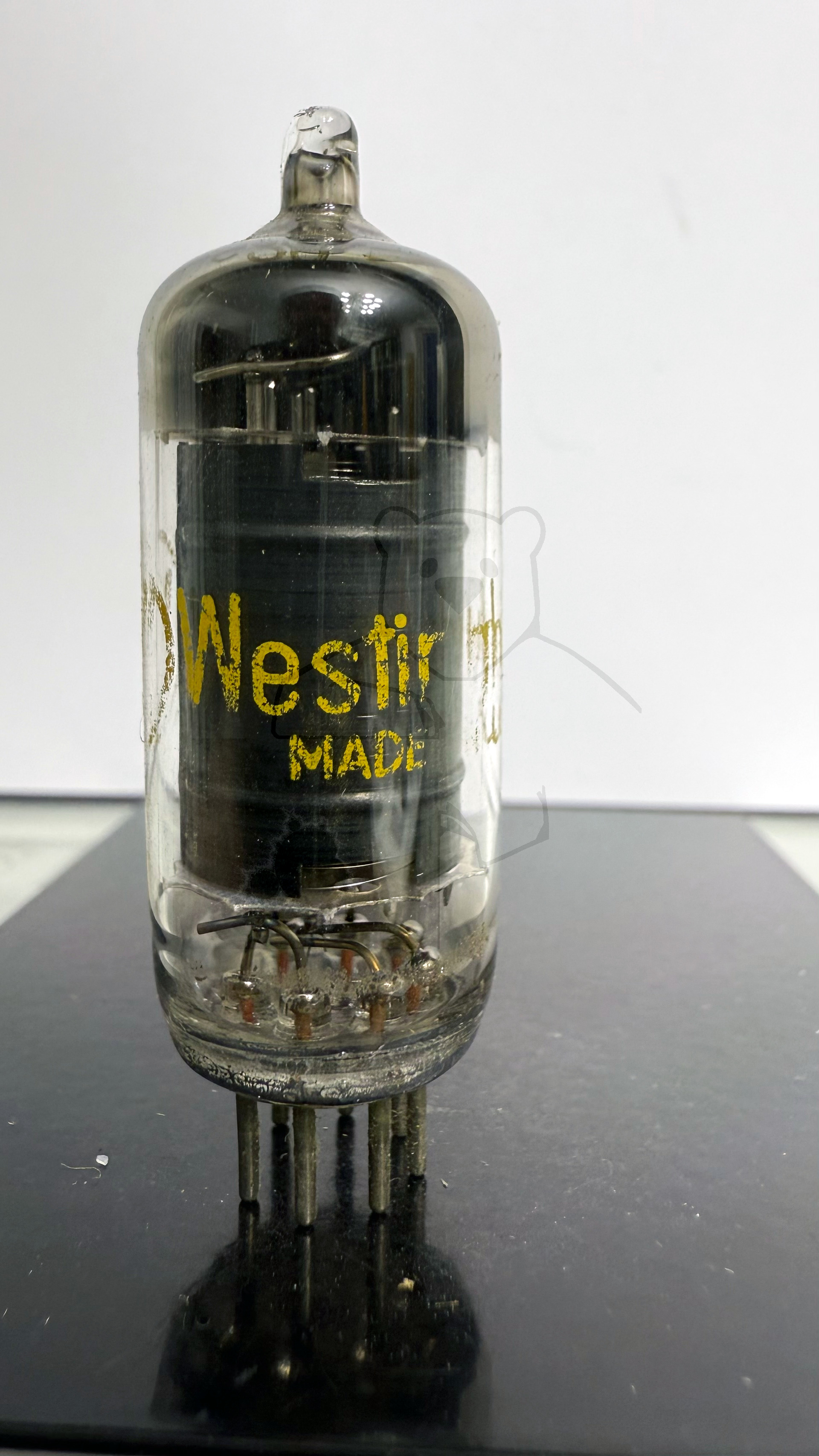

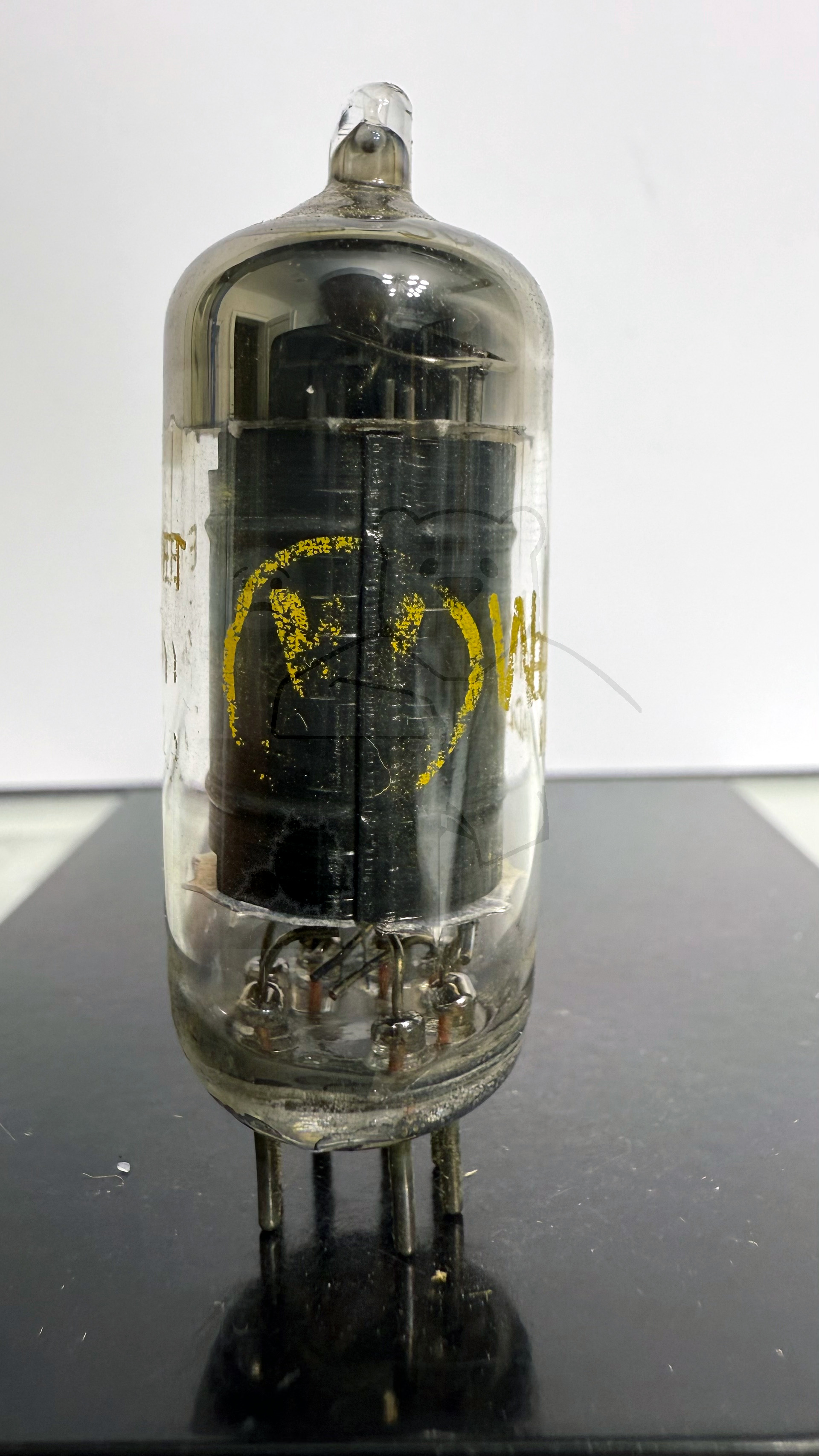

Daten und Bilder der Röhre: 3CS6

🔎 Beschreibung der Röhre: 3CS6

Name	3CS6
Vergleichsname
Heizspannung (Volt)	3,1
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	11.07.2020 12:03:38

🔎 Beschreibung der Systeme für die Röhre: 3CS6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3. 4
Abschirmung
Funktion	→ Heptode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

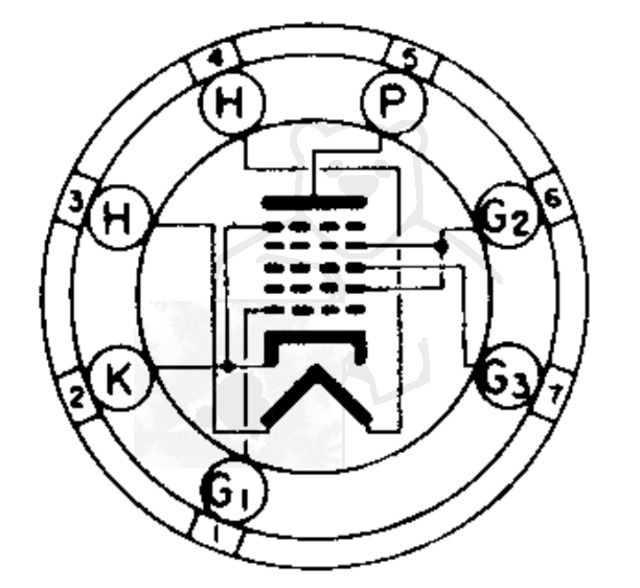

🔎 Sockelschaltung der 3CS6

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 3CS6
Datenblatt 3CS6 General Electric [www.tubedata.info].pdf (69 kB)
Datenblatt 3CS6 Tung-Sol [www.tubedata.info].pdf (310 kB)
