Daten und Bilder der Röhre: 3CPX100A5

🔎 Beschreibung der Röhre: 3CPX100A5

Name	3CPX100A5
Vergleichsname	7815R
Heizspannung (Volt)	6
Heizstrom (Ampère)	1
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Spezialsockel → Liste aller Röhren mit: Spezialsockel
Zusätzliche Informationen	Aufheizzeit: 60 Sekunden
Letzte Änderung	10.08.2018 04:47:38

🔎 Beschreibung der Systeme für die Röhre: 3CPX100A5

	System 1
Kathode	k
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 3CPX100A5

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 3CPX100A5
Datenblatt 7815R Eimac [www.tubedata.info].pdf (1120 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: 3CPX100A5

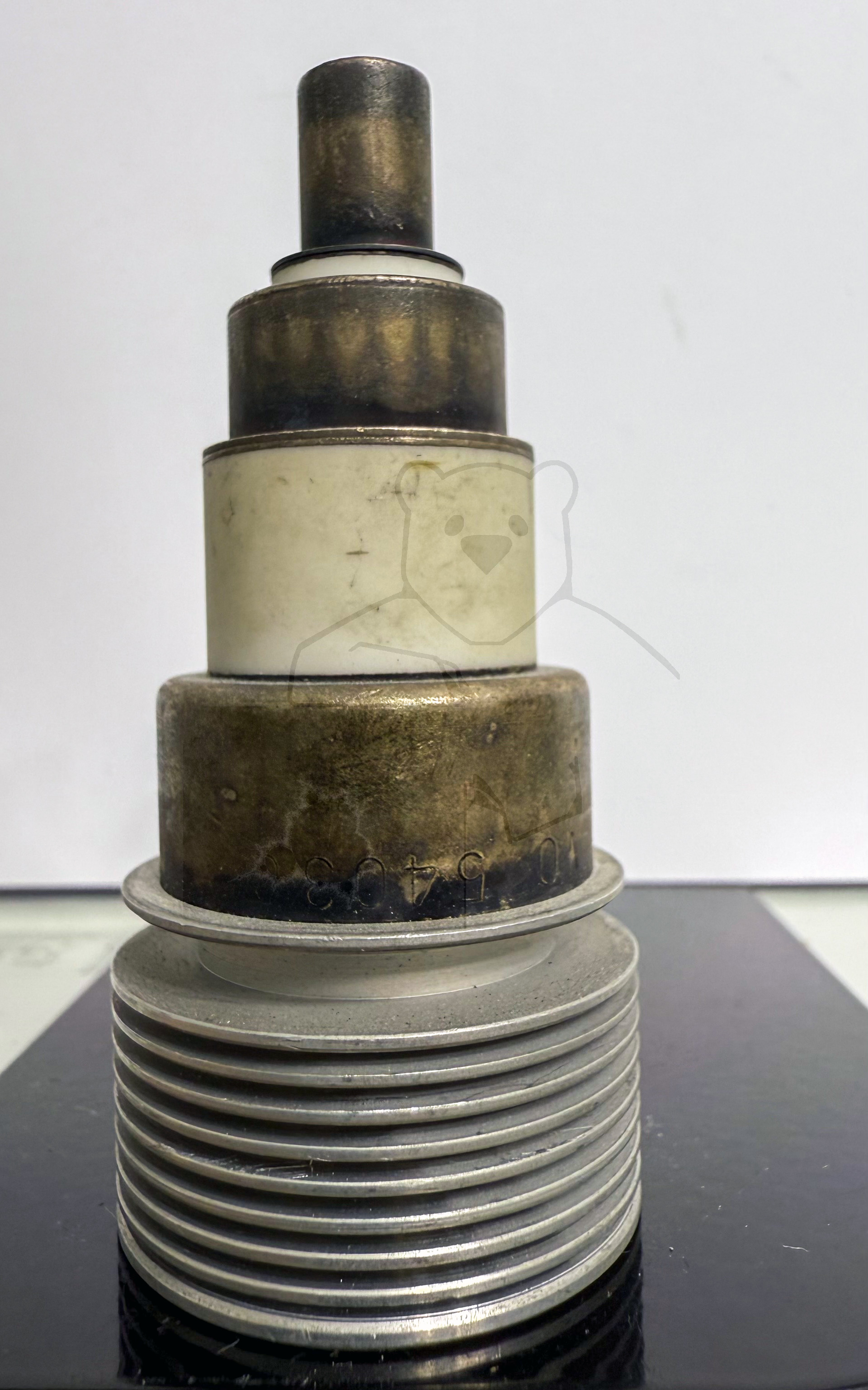

Röhre 3CPX100A5 #3238 Bild 1

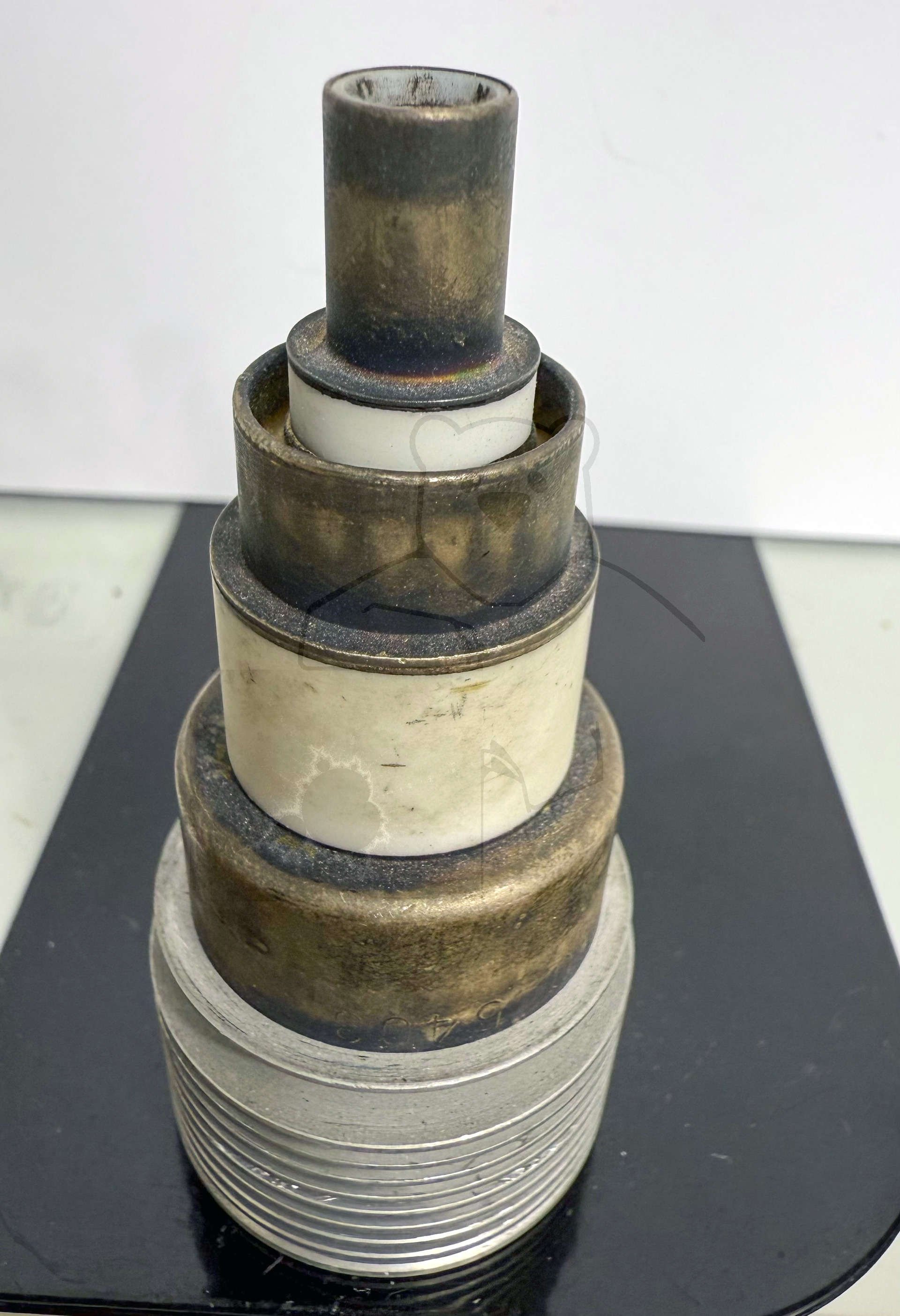

Röhre 3CPX100A5 #3238 Bild 2

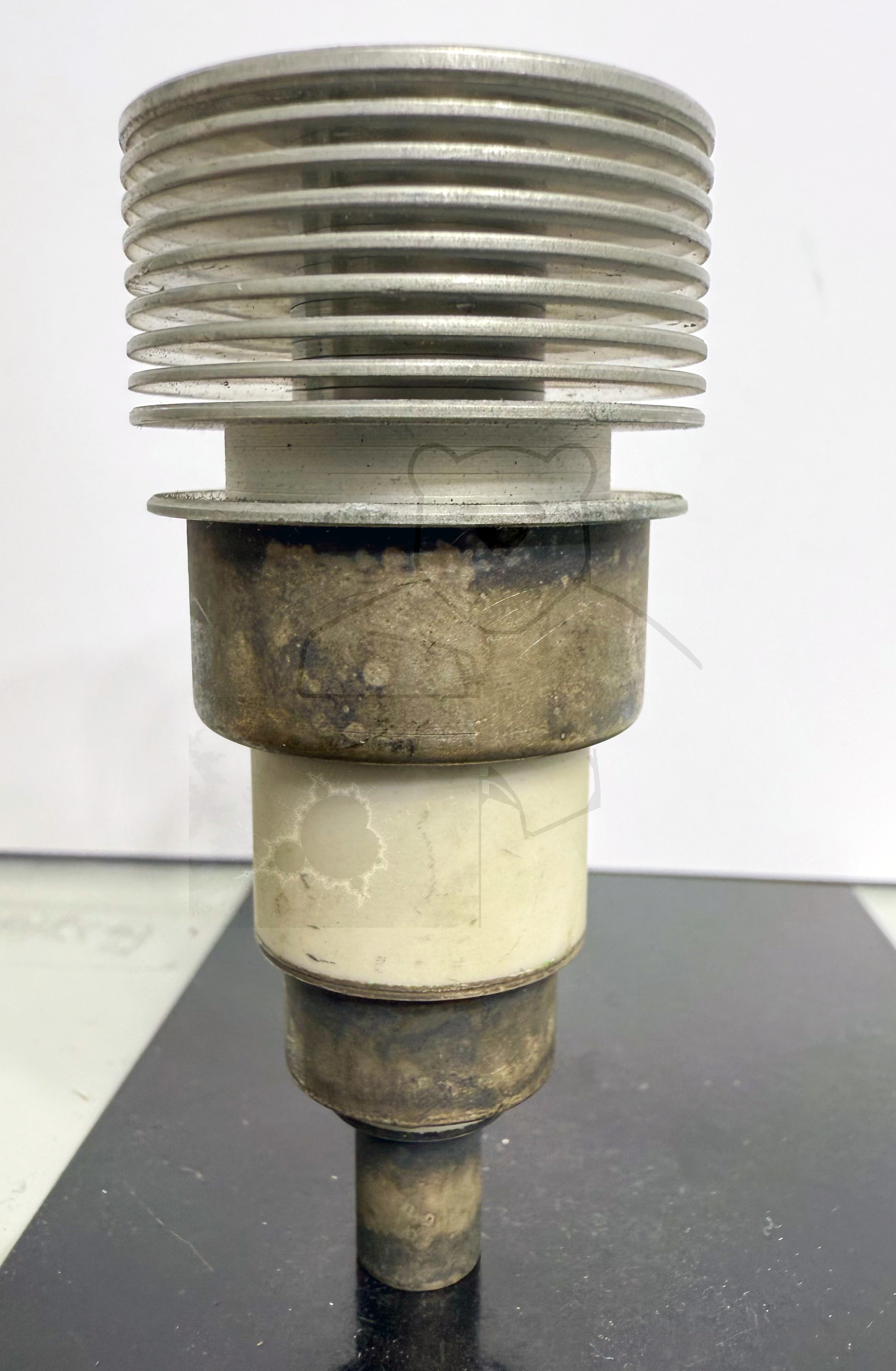

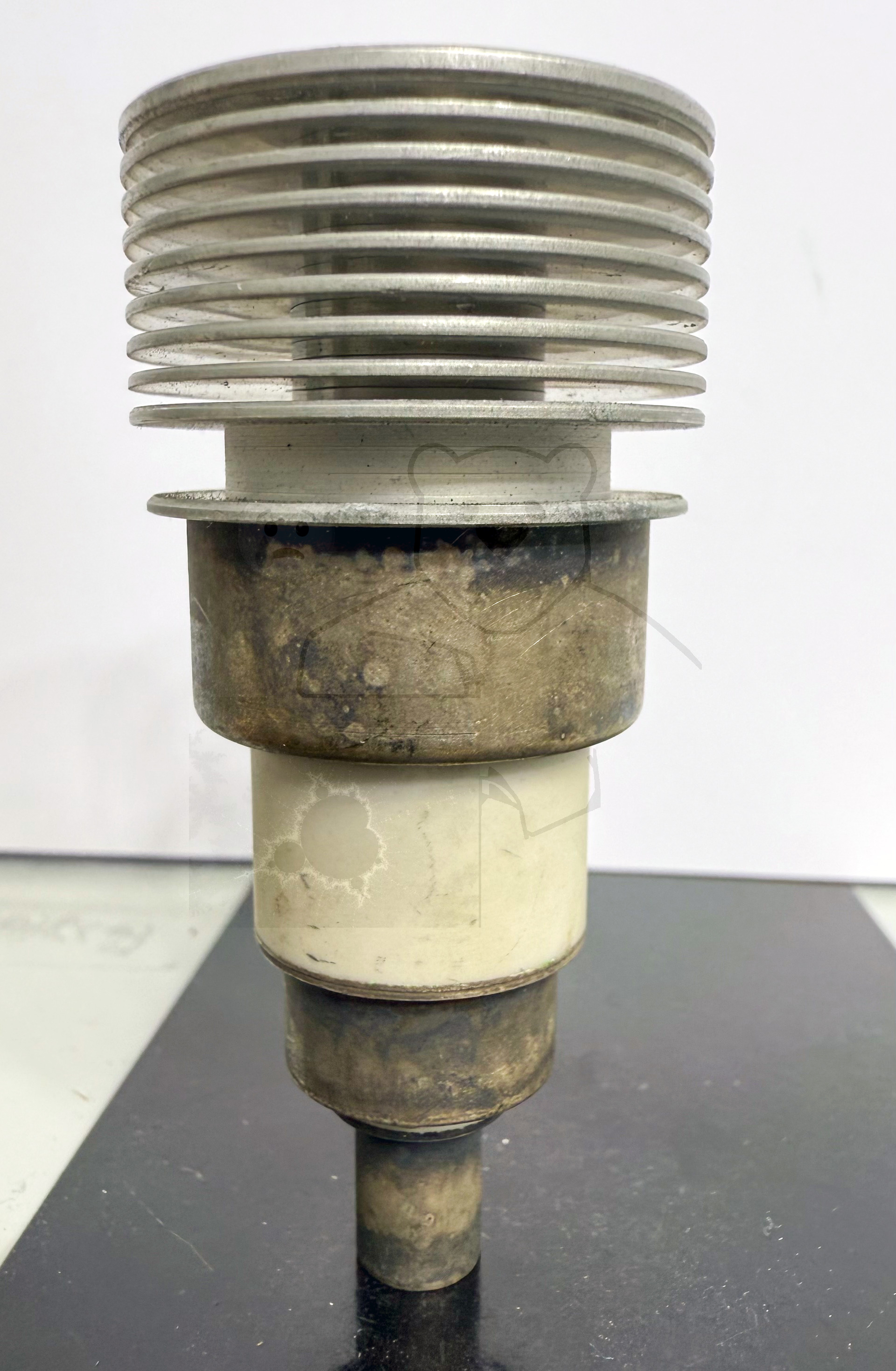

Röhre 3CPX100A5 #3238 Bild 3

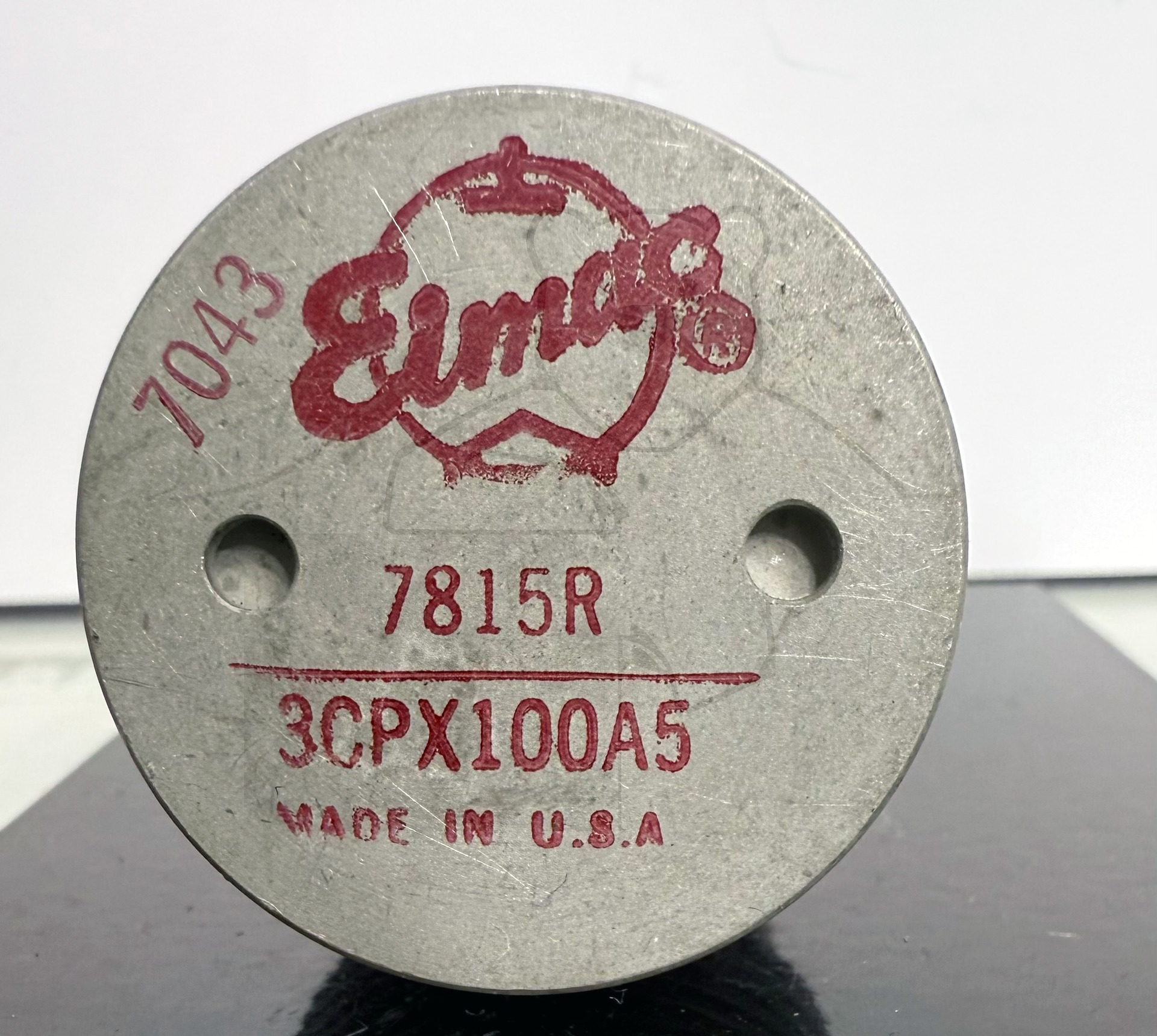

Röhre 3CPX100A5 #3238 Bild 4

🔎 Alle Röhren vom Typ 3CPX100A5 in der Sammlung

→ 3CPX100A5 Inventar: 03238 Hersteller: → Eimac
