đ Beschreibung der Röhre: 3B29W
| Name | 3B29W |
| Vergleichsname | |
| Heizspannung (Volt) | 2,5 |
| Heizstrom (AmpĂšre) | 4,9 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: USA, Medium, 4pol. Bayonet â Liste aller Röhren mit: USA, Medium, 4pol. Bayonet |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 16.08.2016 03:01:18 |
đ Beschreibung der Systeme fĂŒr die Röhre: 3B29W
| System 1 | |
| Kathode | 4 |
| Gitter 1 | |
| Gitter 2 | |
| Gitter 3 | |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | Kappe |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 1, 4 |
| Abschirmung | |
| Funktion | â Gleichrichter, Einweg, Hochspannung |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

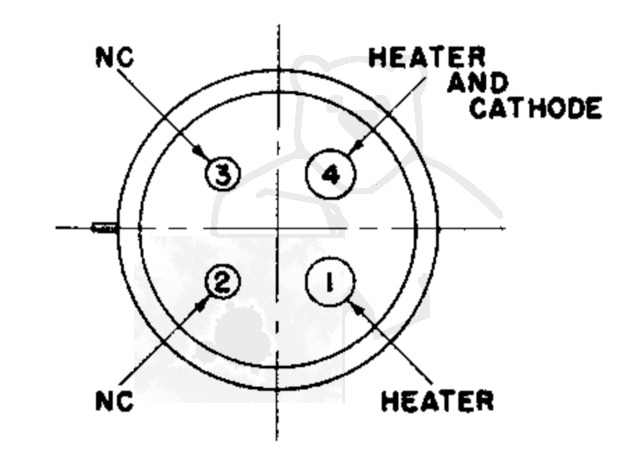

đ Sockelschaltung der 3B29W
Bildquelle: Raytheon Datenblatt
đ DatenblĂ€tter zur Röhre: 3B29W
Datenblatt 3B29 Raytheon [www.tubedata.info].pdf (217 kB)
Datenblatt 3B29 United Electronics Company.pdf (3779 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 3B29W

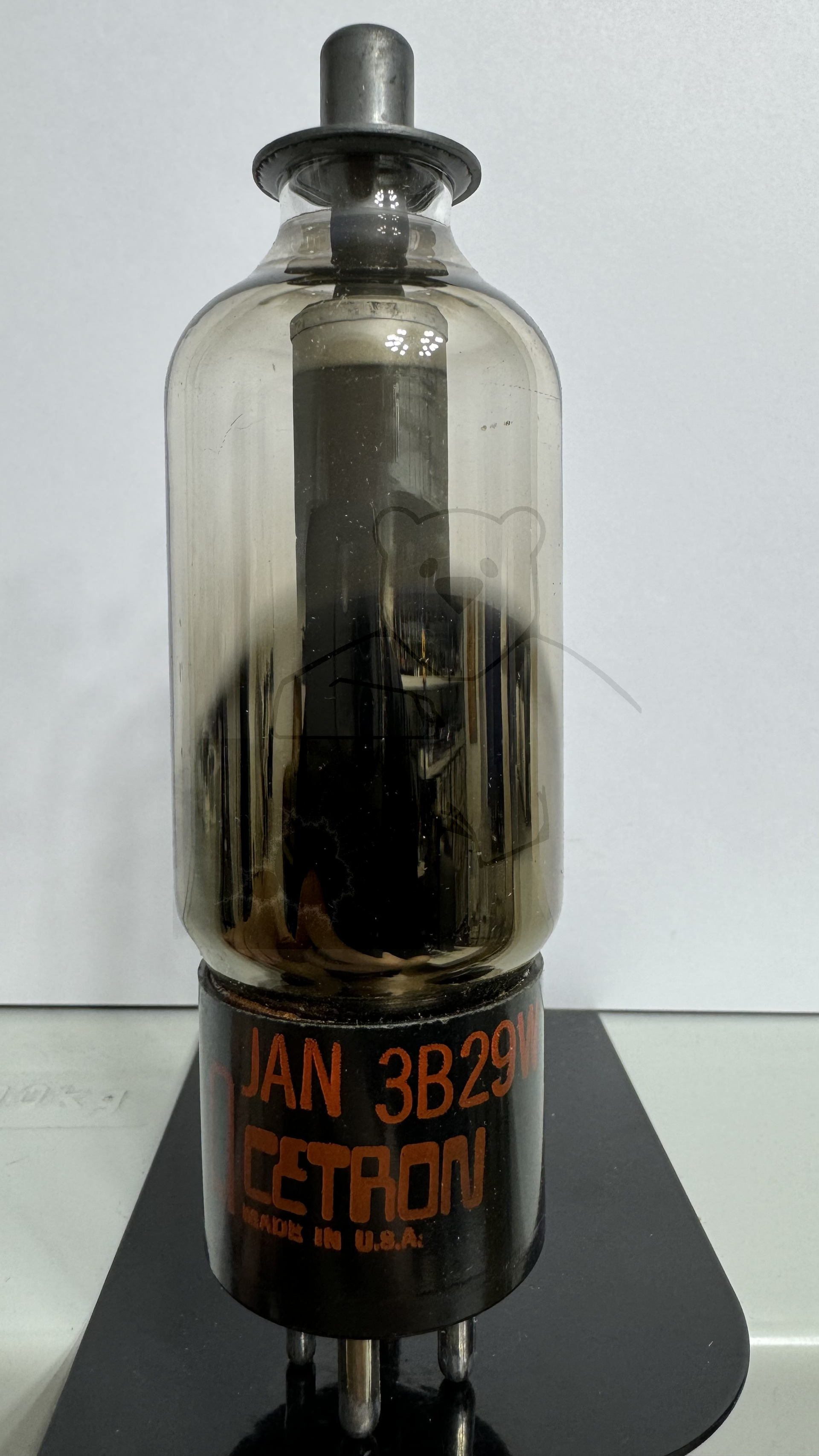

Röhre 3B29W #4772 Bild 1

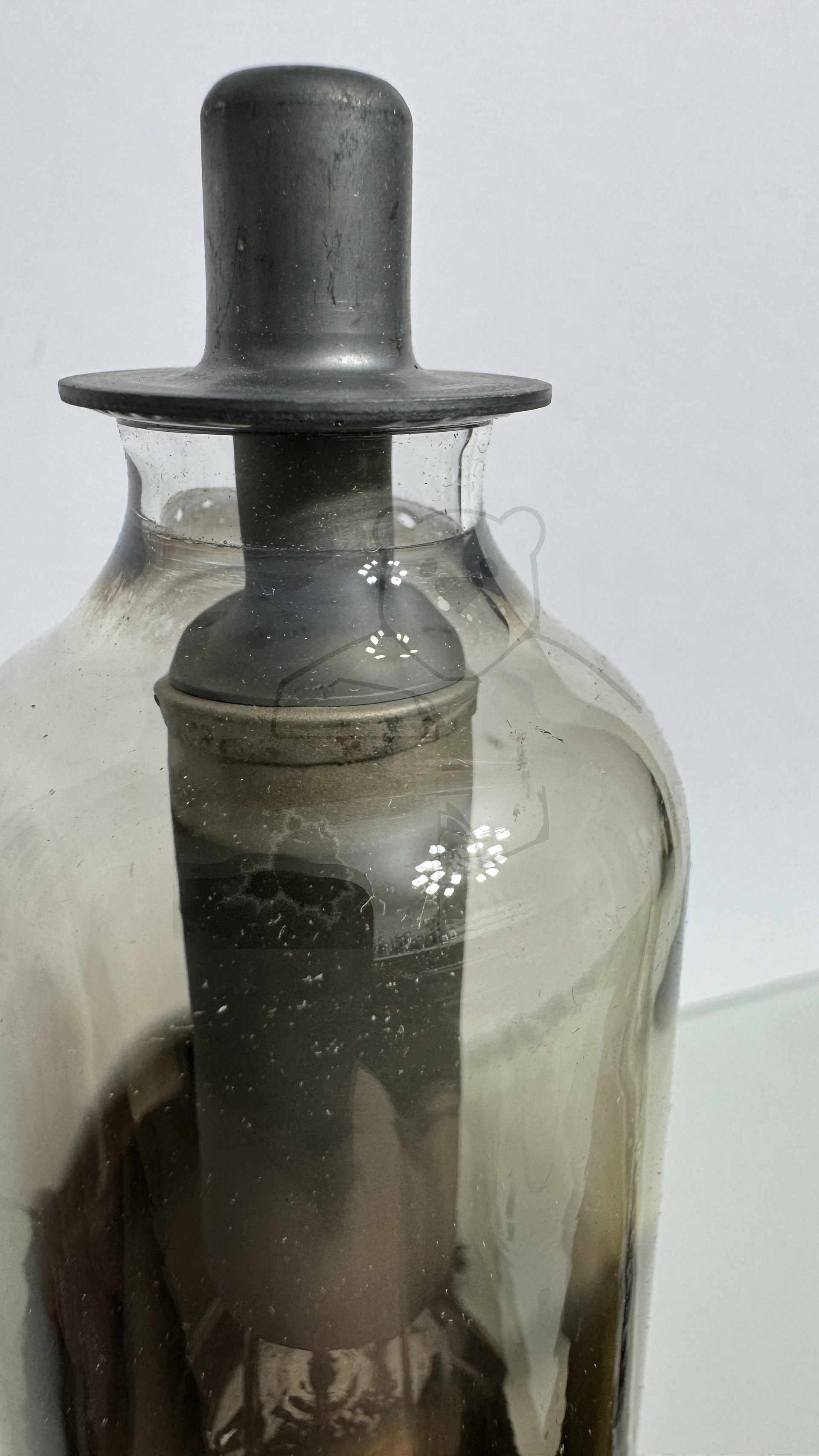

Röhre 3B29W #4772 Bild 2

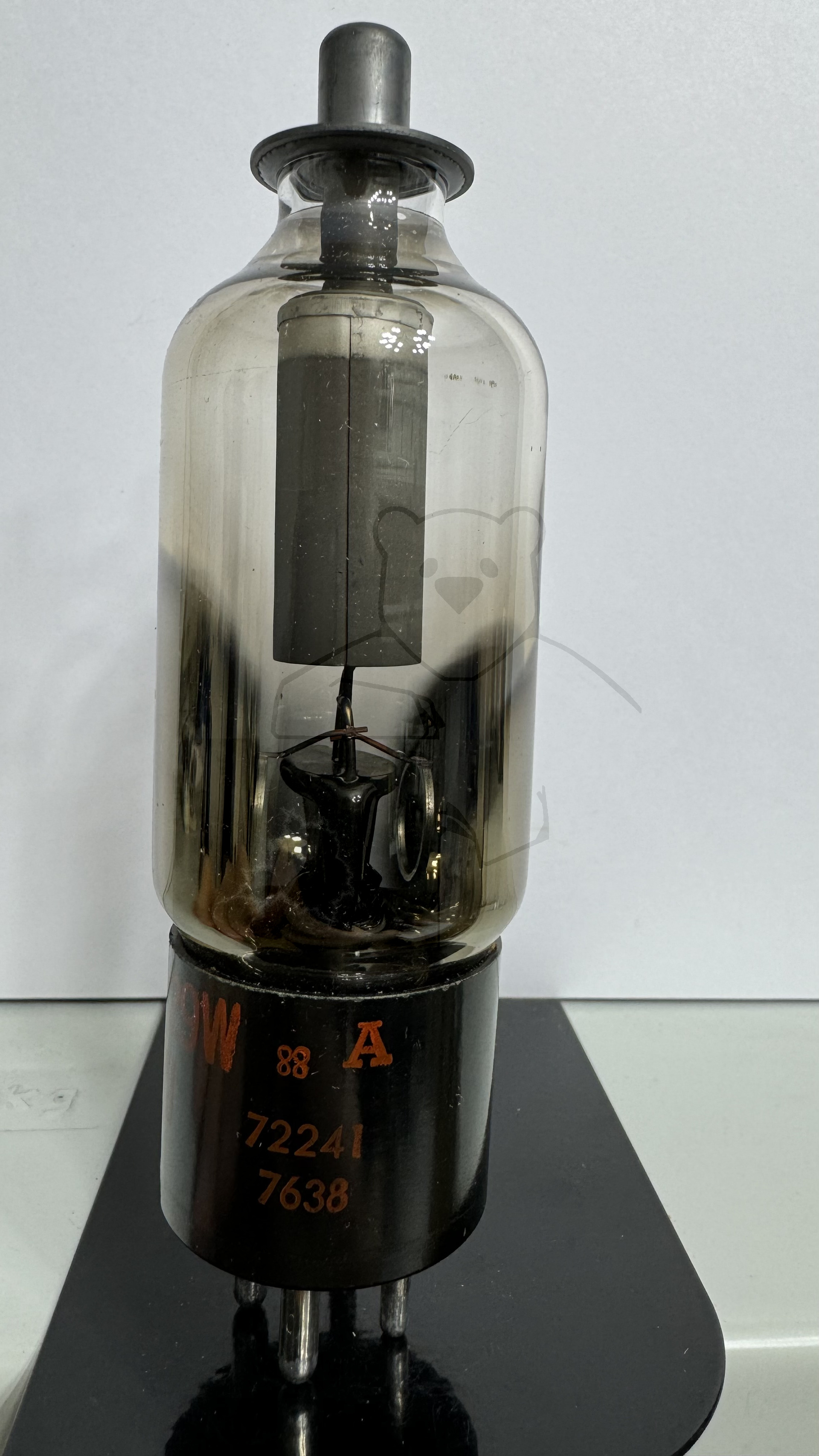

Röhre 3B29W #4772 Bild 3

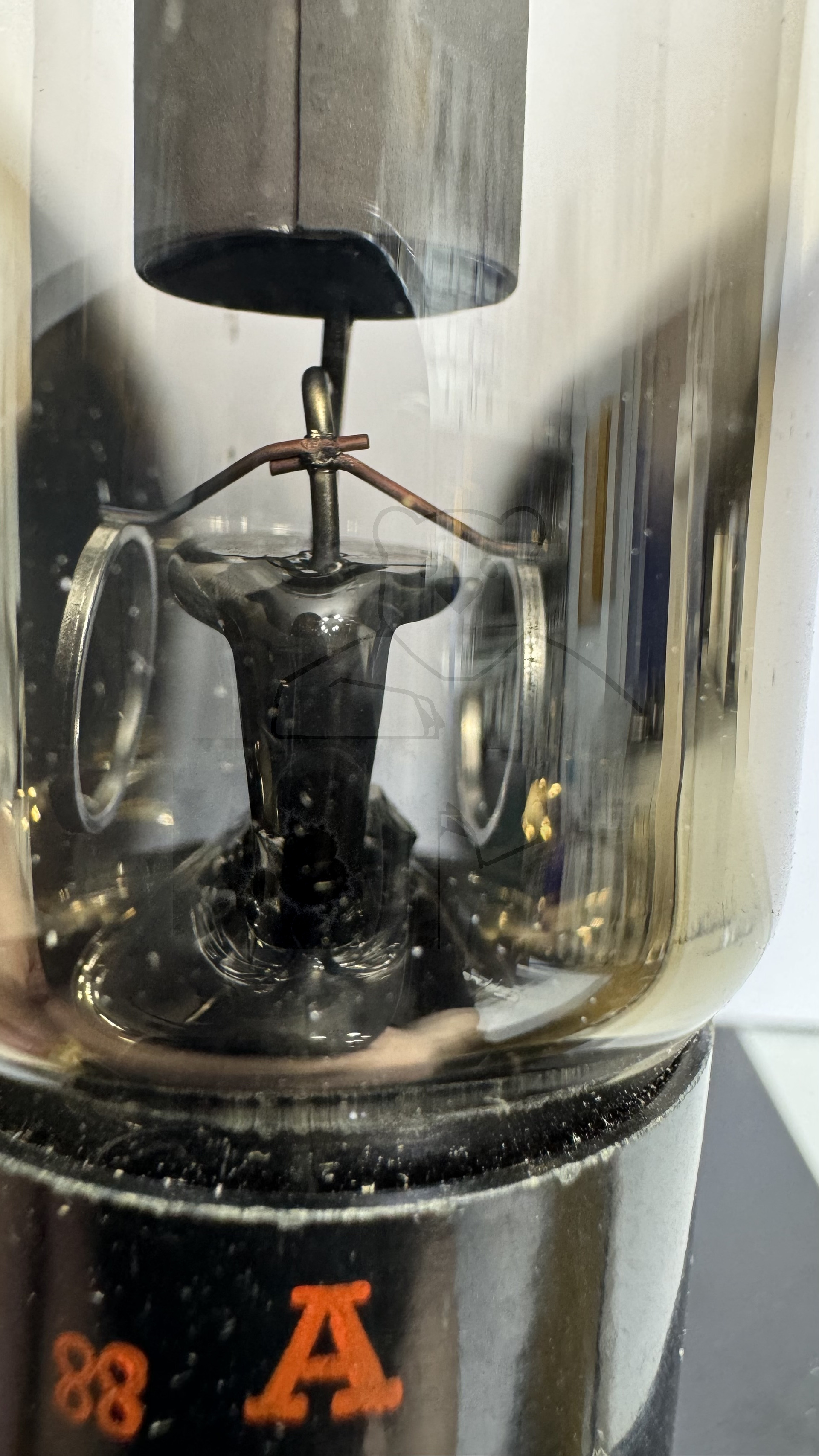

Röhre 3B29W #4772 Bild 4

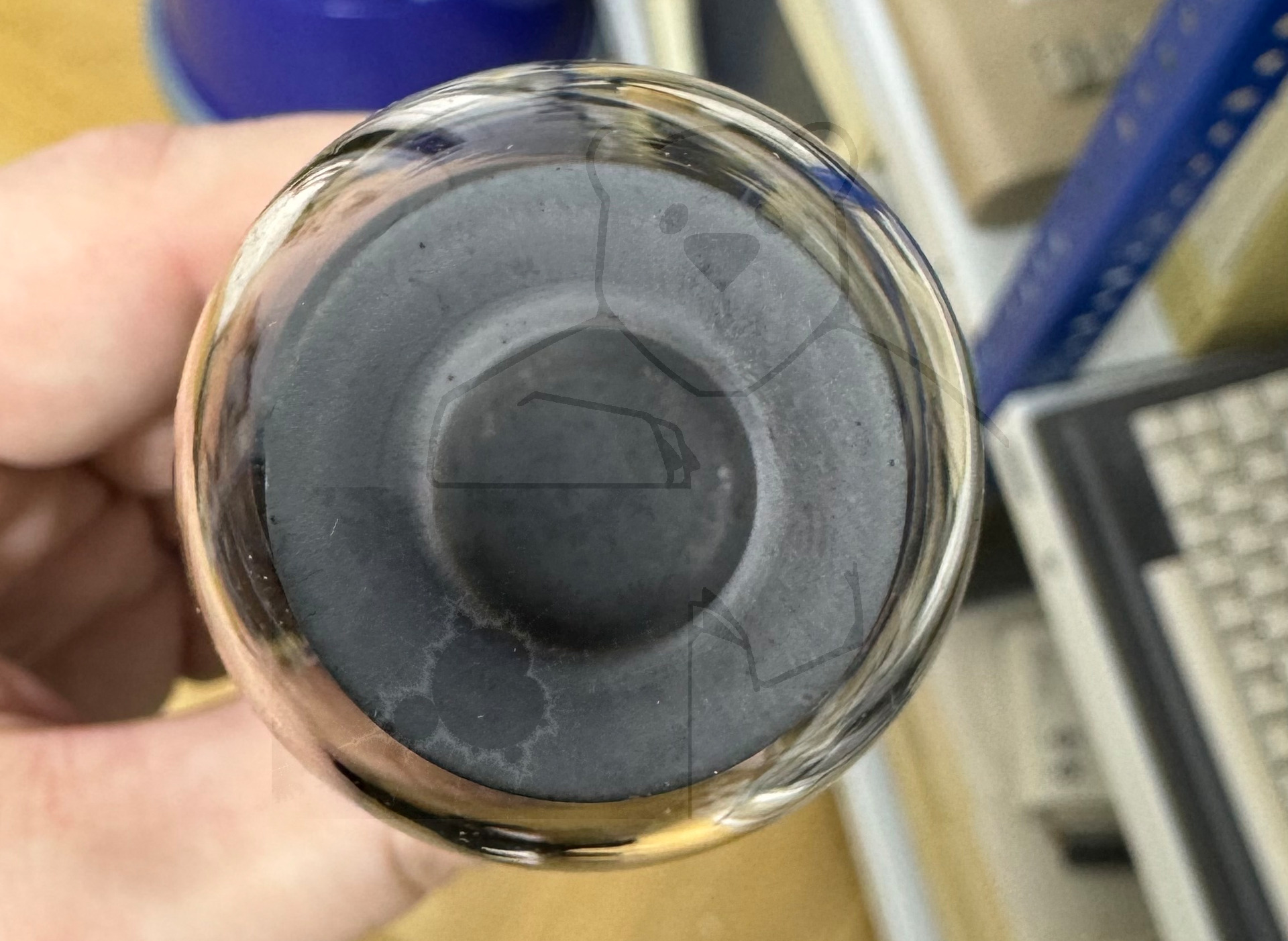

Röhre 3B29W #4772 Bild 5

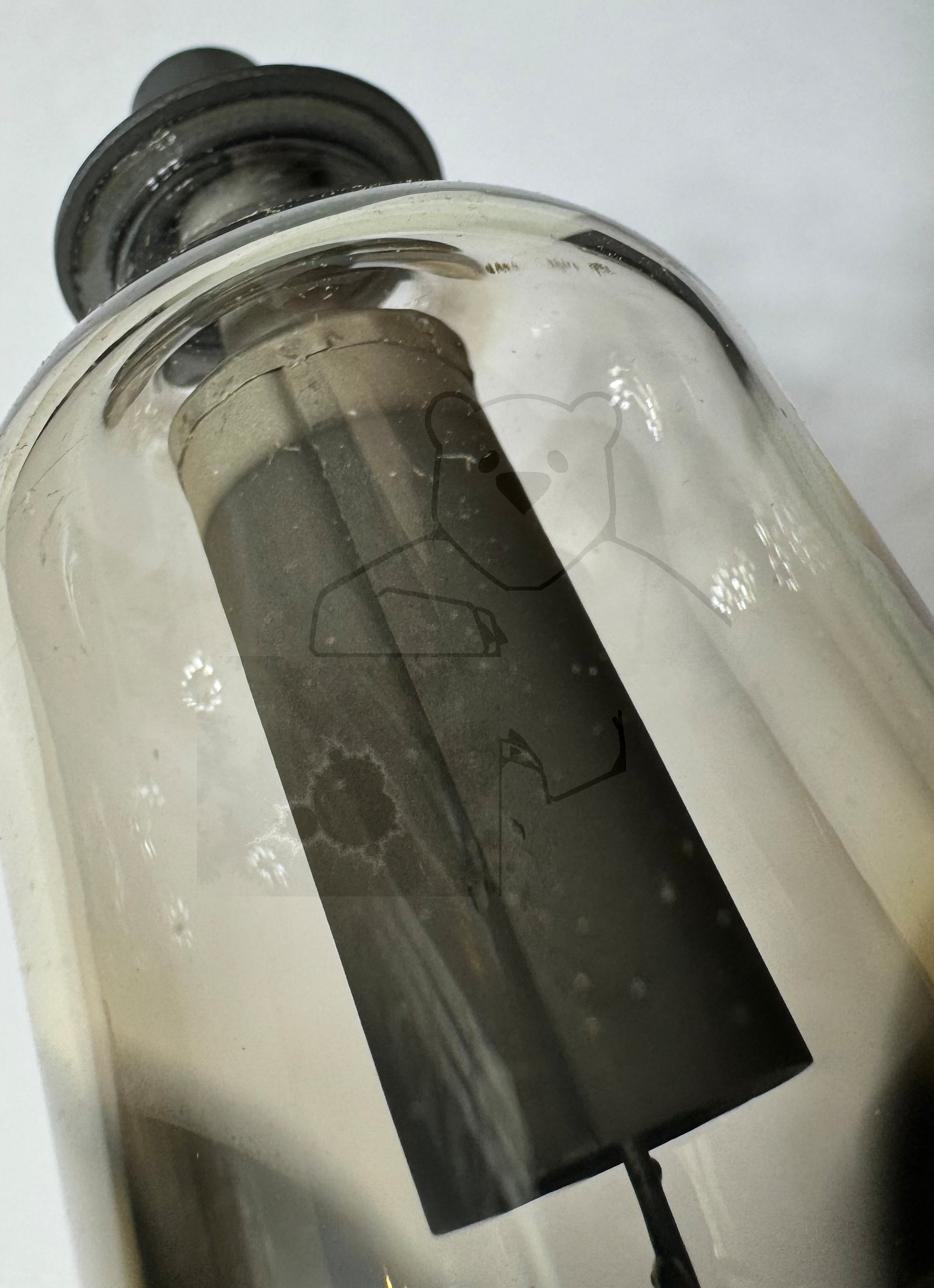

Röhre 3B29W #4772 Bild 6

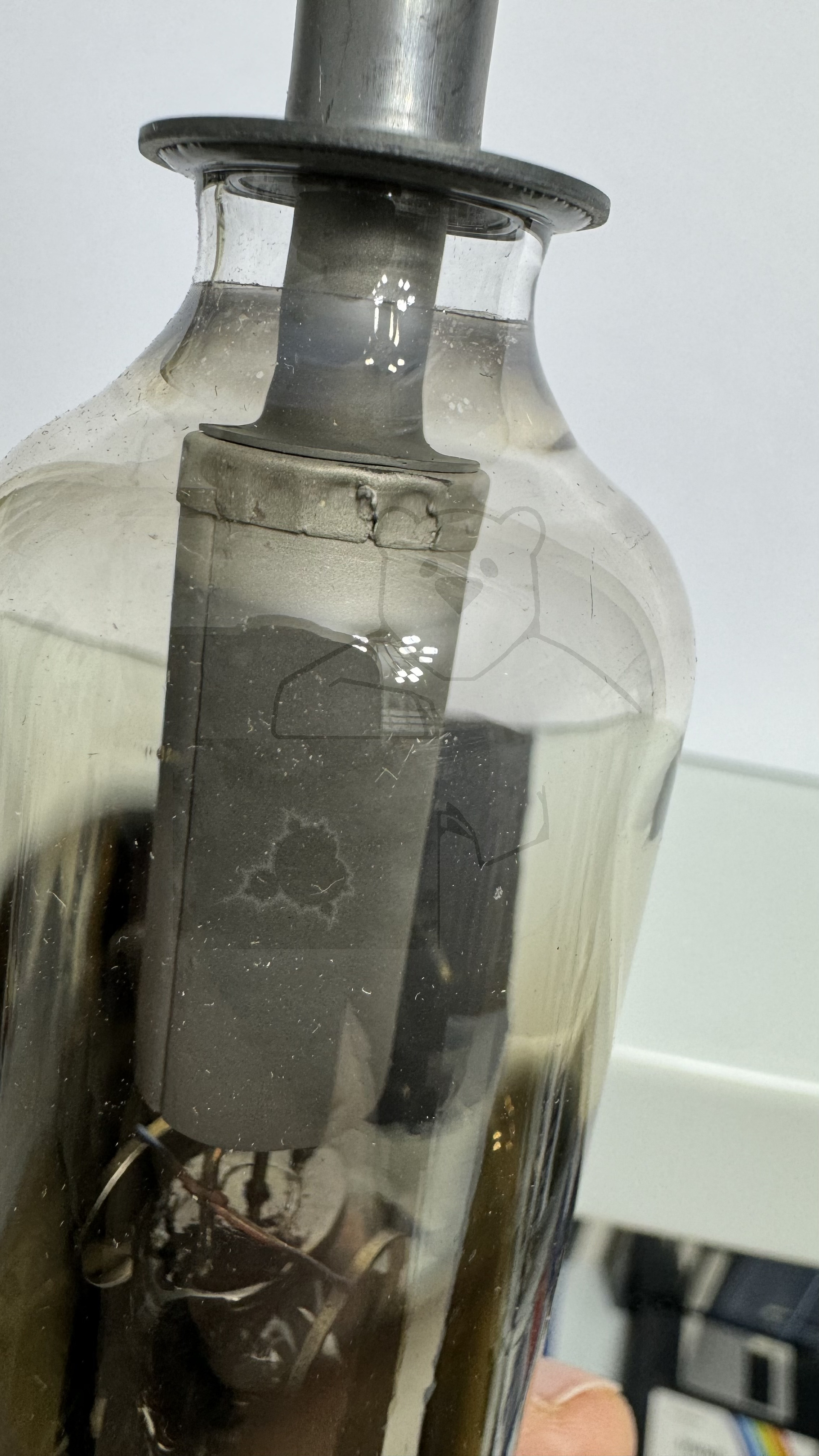

Röhre 3B29W #4772 Bild 7

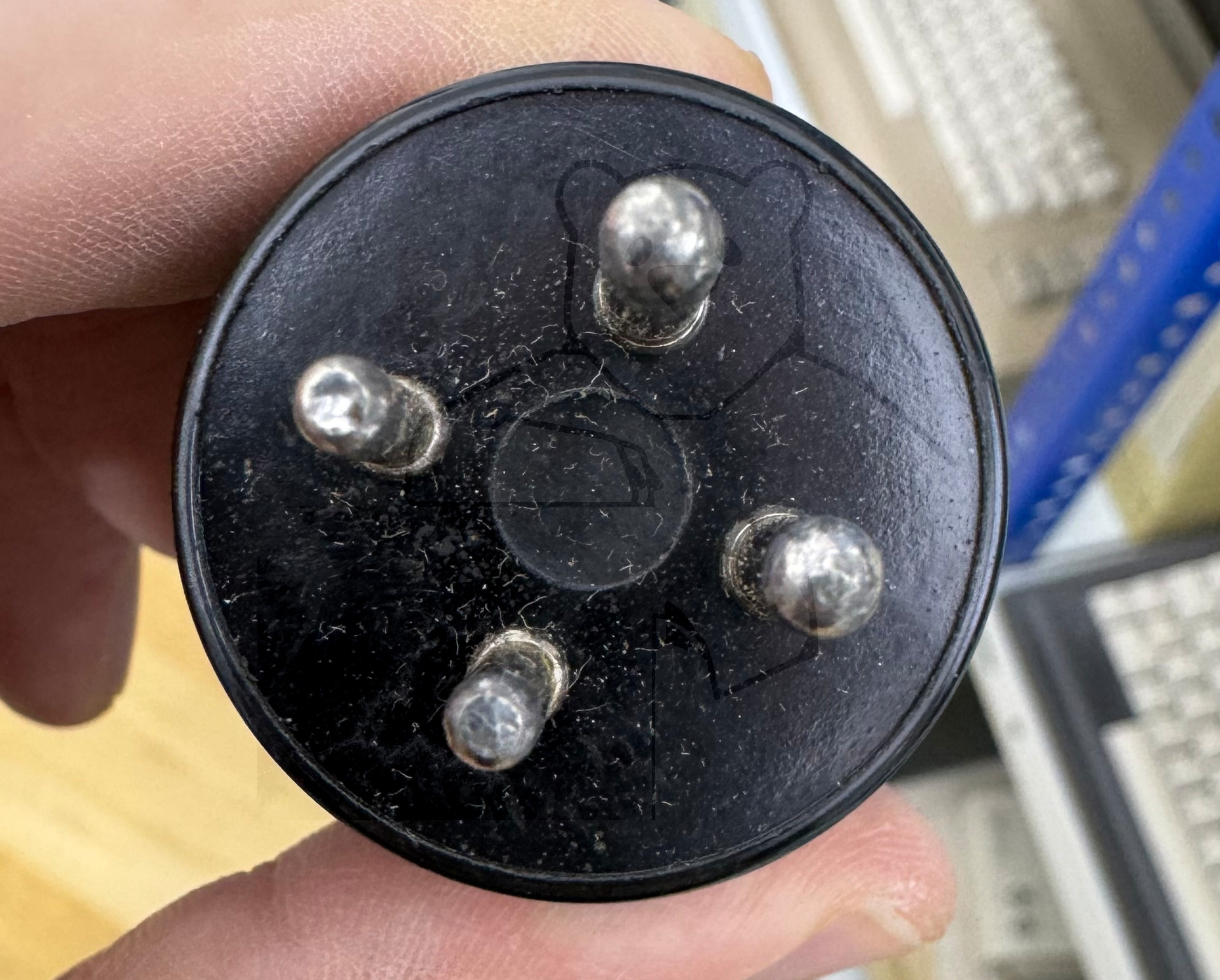

Röhre 3B29W #4772 Bild 8

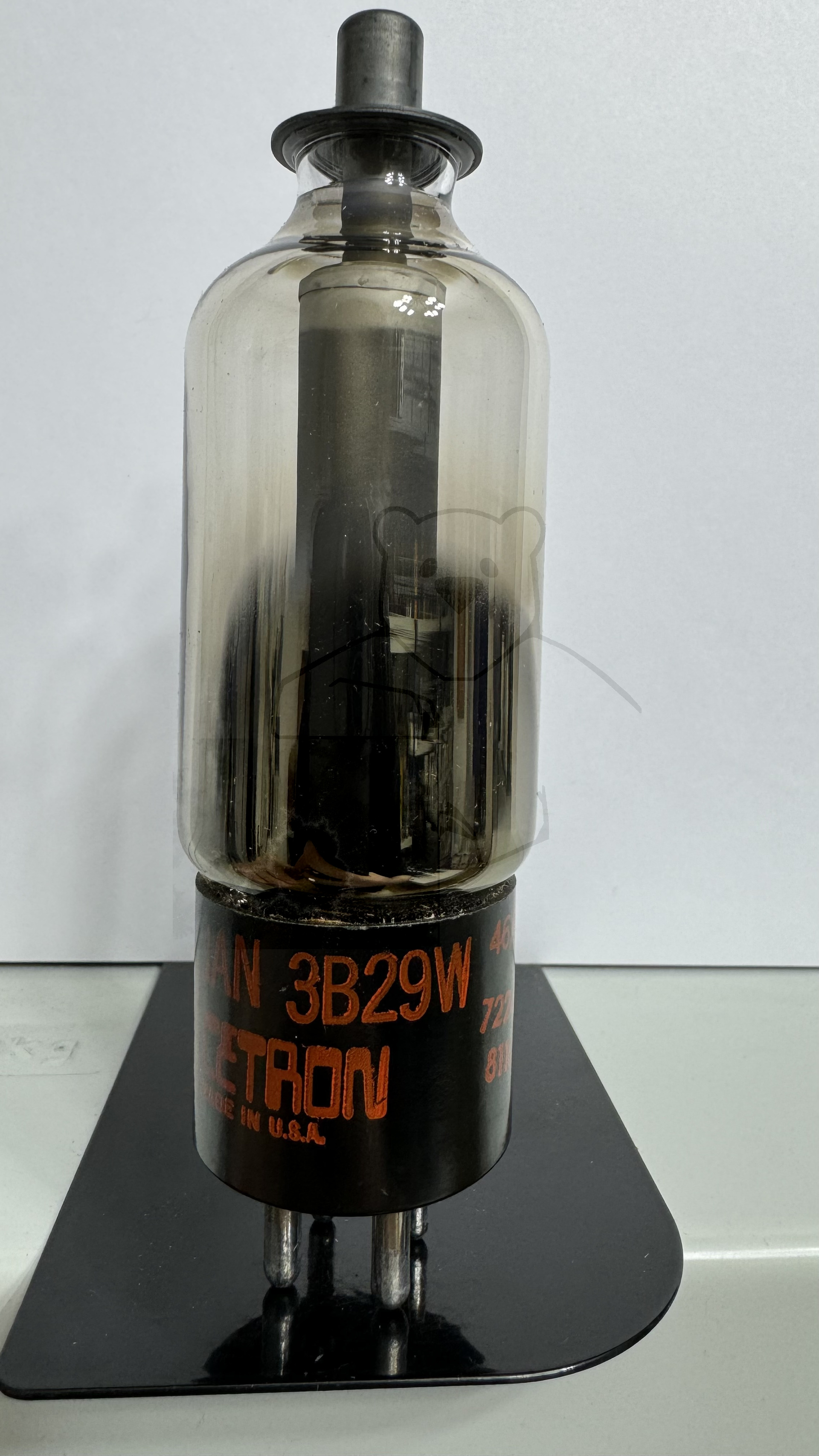

Röhre 3B29W #4771 Bild 1

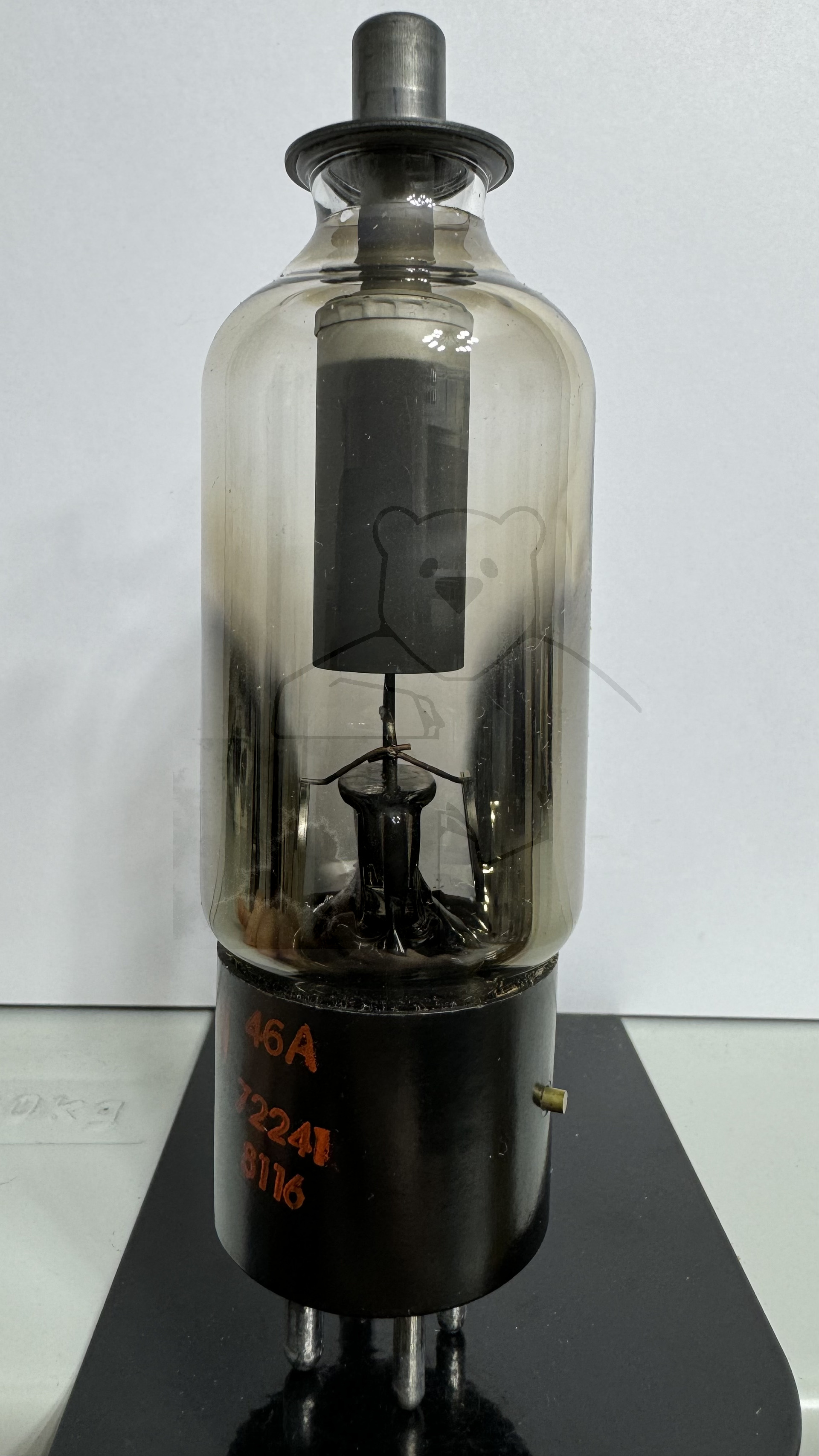

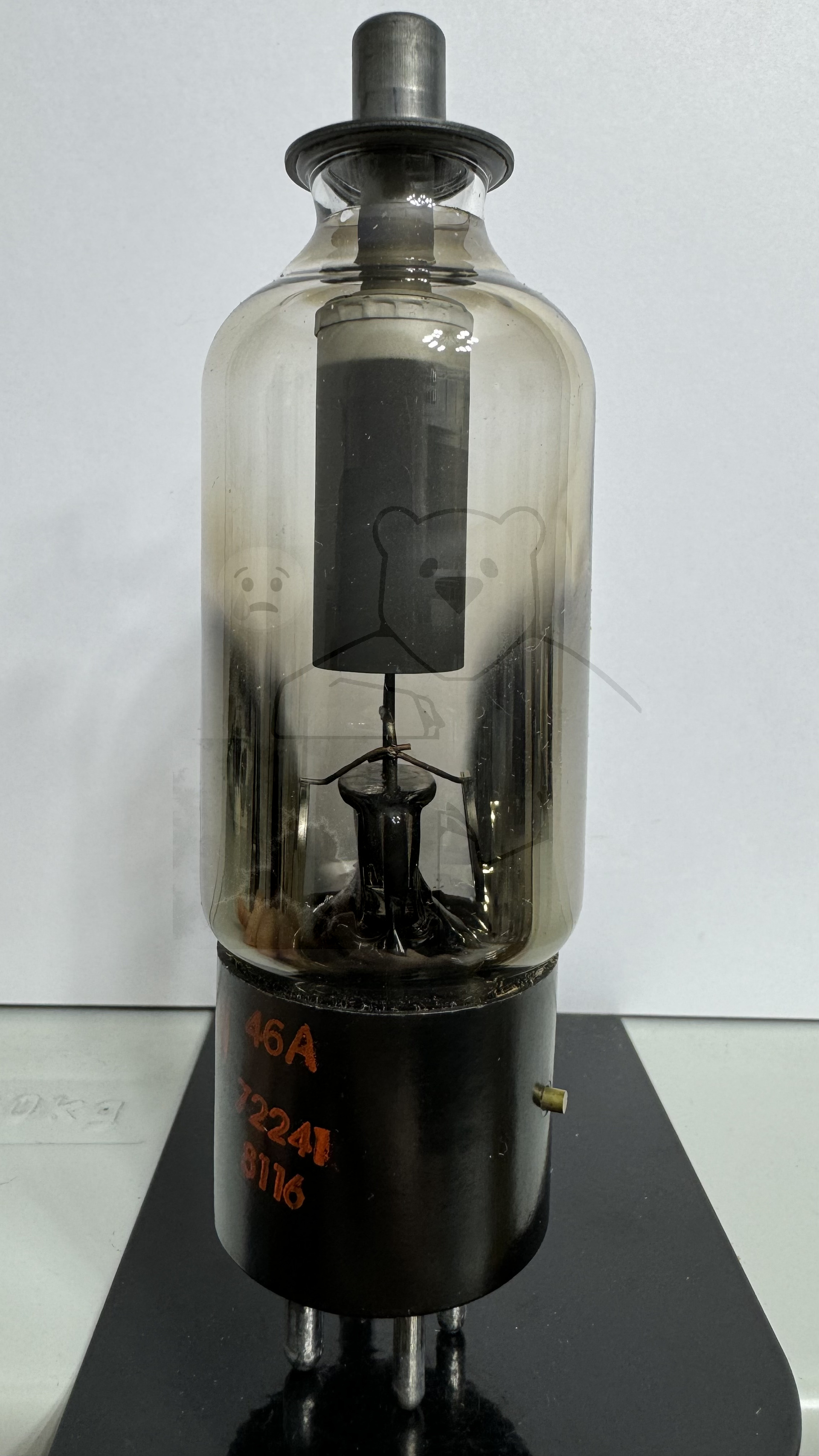

Röhre 3B29W #4771 Bild 2

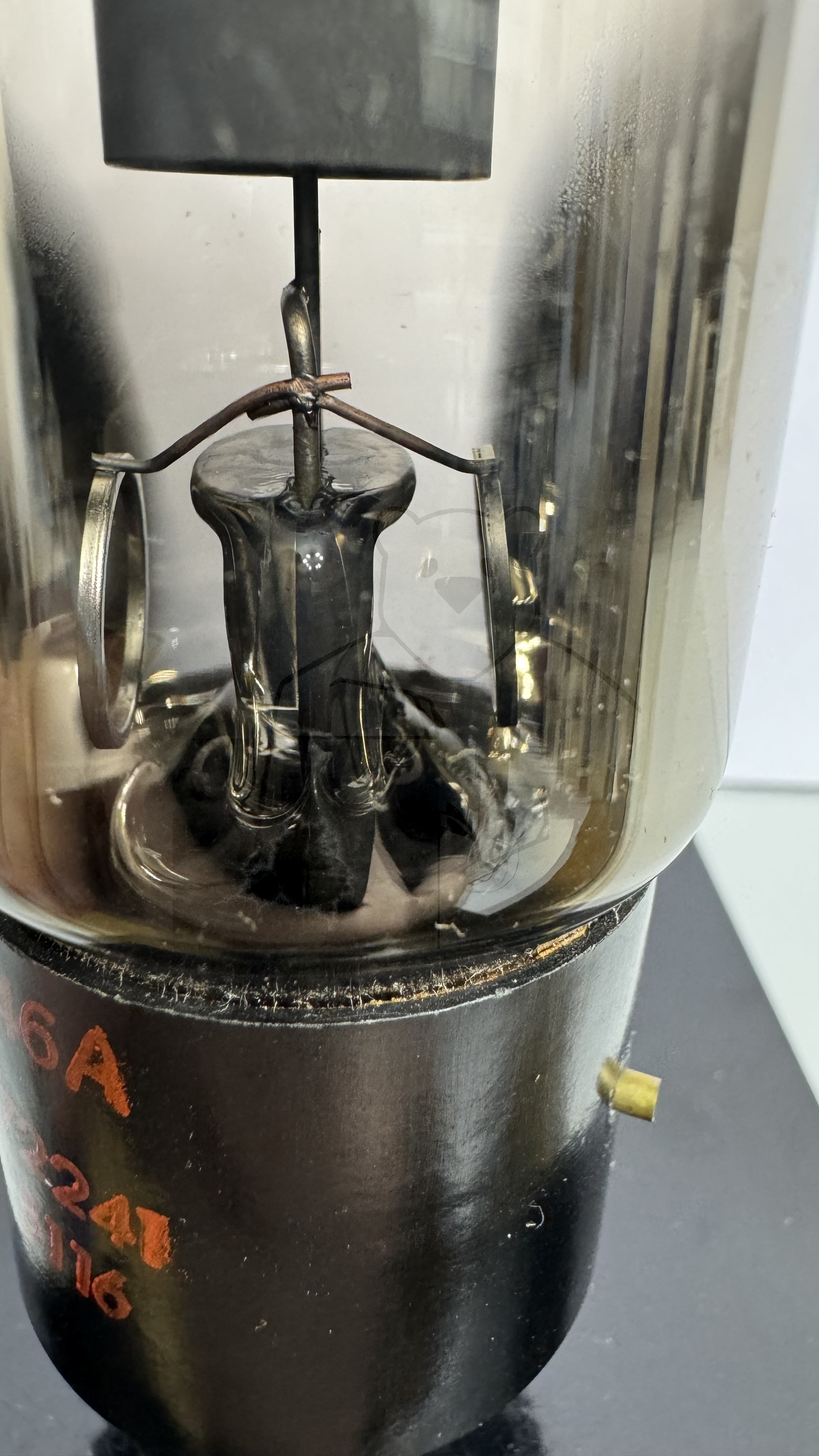

Röhre 3B29W #4771 Bild 3
đ Alle Röhren vom Typ 3B29W in der Sammlung
- â 3B29W Inventar: 04771 Hersteller: â Cetron Electronic Corp.
- â 3B29W Inventar: 04772 Hersteller: â Cetron Electronic Corp.
