đ Beschreibung der Röhre: 38HE7
| Name | 38HE7 |
| Vergleichsname | |
| Heizspannung (Volt) | 37,8 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Compactron, 12pol. â Liste aller Röhren mit: Compactron, 12pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 03.06.2018 07:24:43 |
đ Beschreibung der Systeme fĂŒr die Röhre: 38HE7
| System 1 | System 2 | |
| Kathode | 4 | 8 |
| Gitter 1 | 9 | |
| Gitter 2 | 11 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 12 | 1, 12 |
| Abschirmung | ||
| Funktion | â Gleichrichter, Einweg, Impulsgleichrichter |
â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

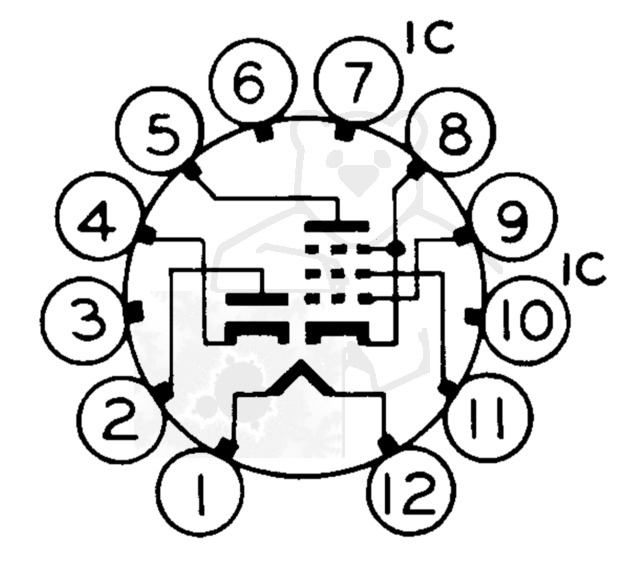

đ Sockelschaltung der 38HE7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 38HE7
Datenblatt 38HE7 General Electric.pdf (511 kB)
Datenblatt 38HE7 Tung-Sol [www.tubedata.info].pdf (256 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 38HE7

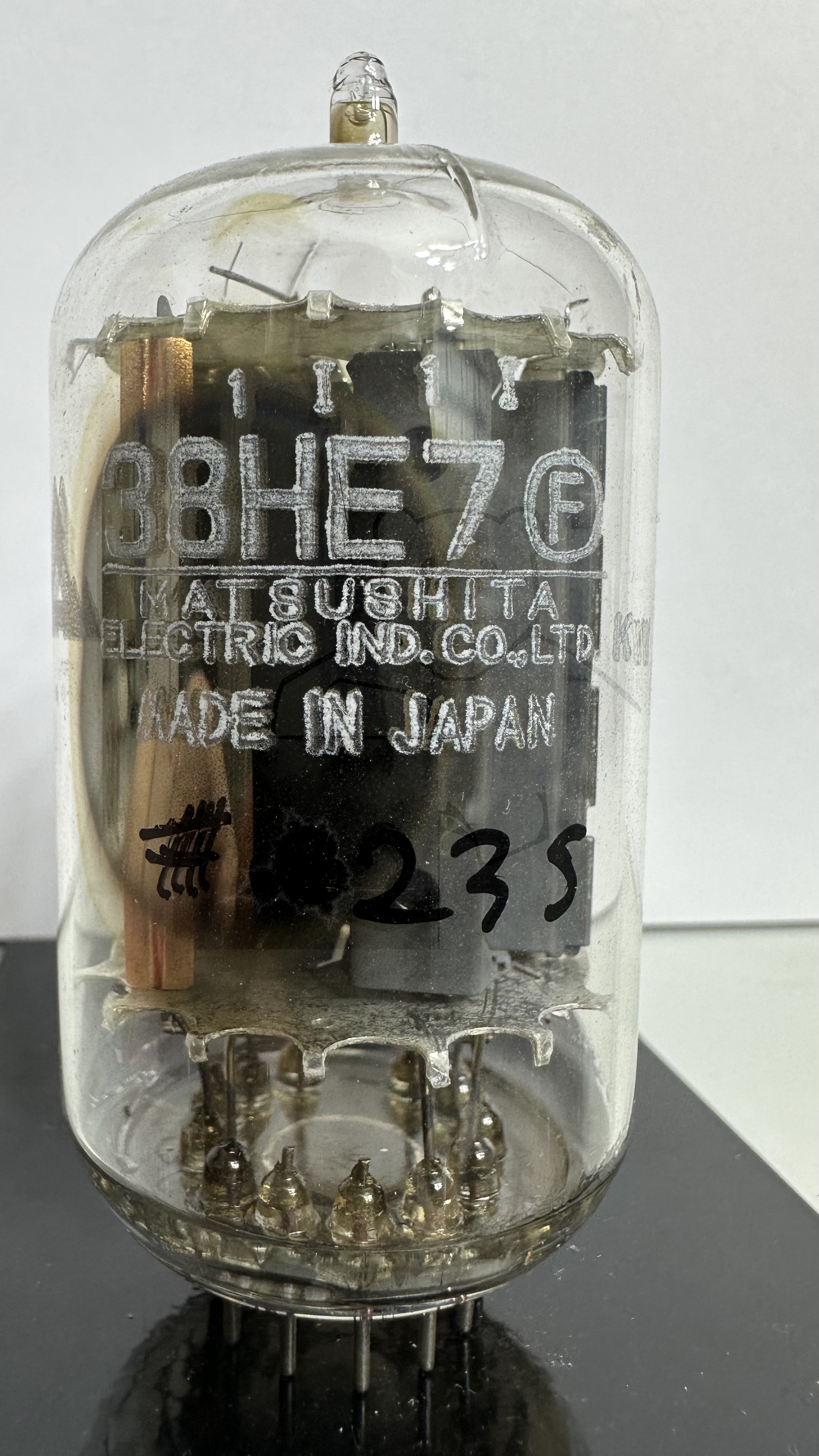

Röhre 38HE7 #0235 Bild 1

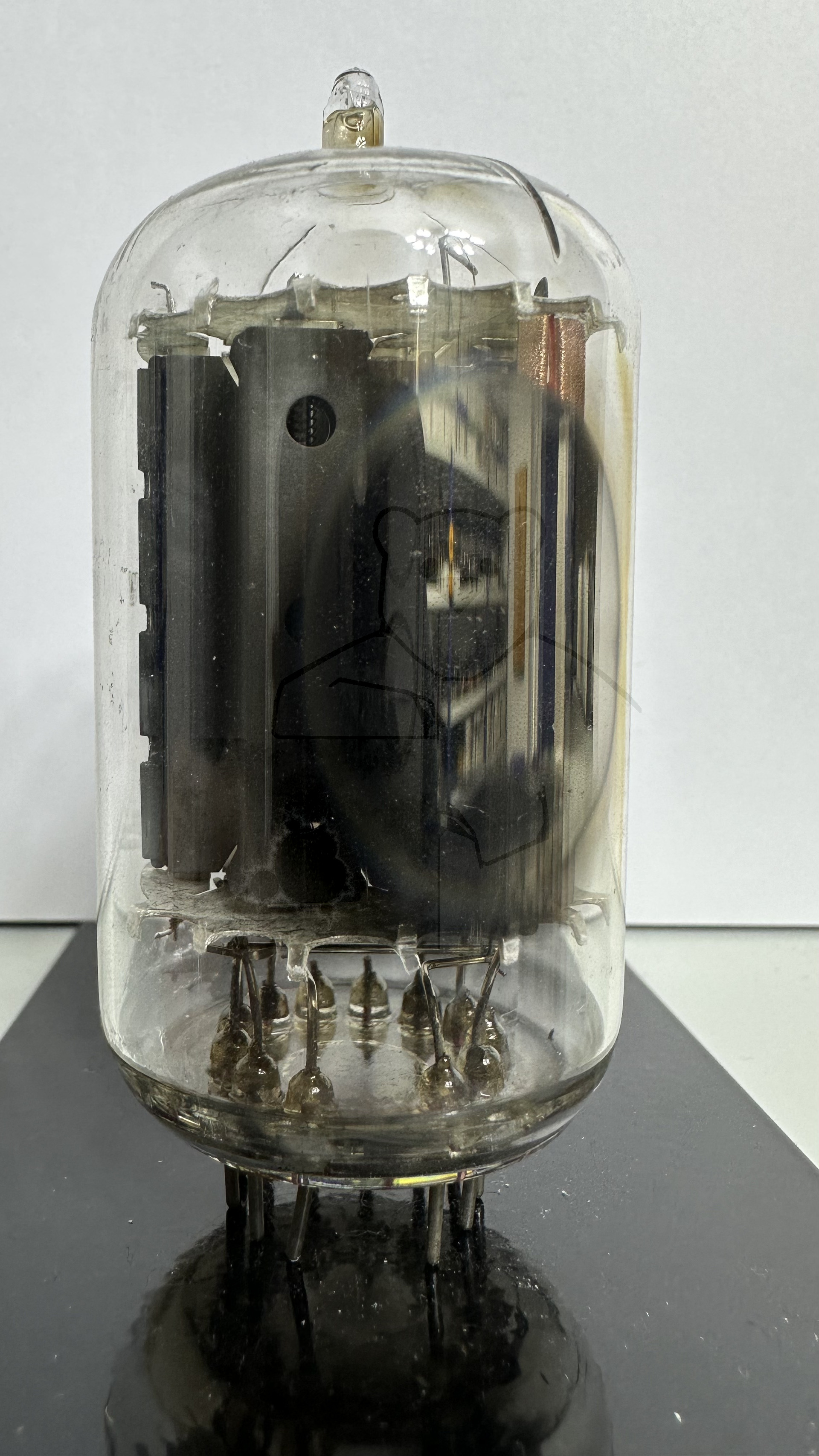

Röhre 38HE7 #0235 Bild 2

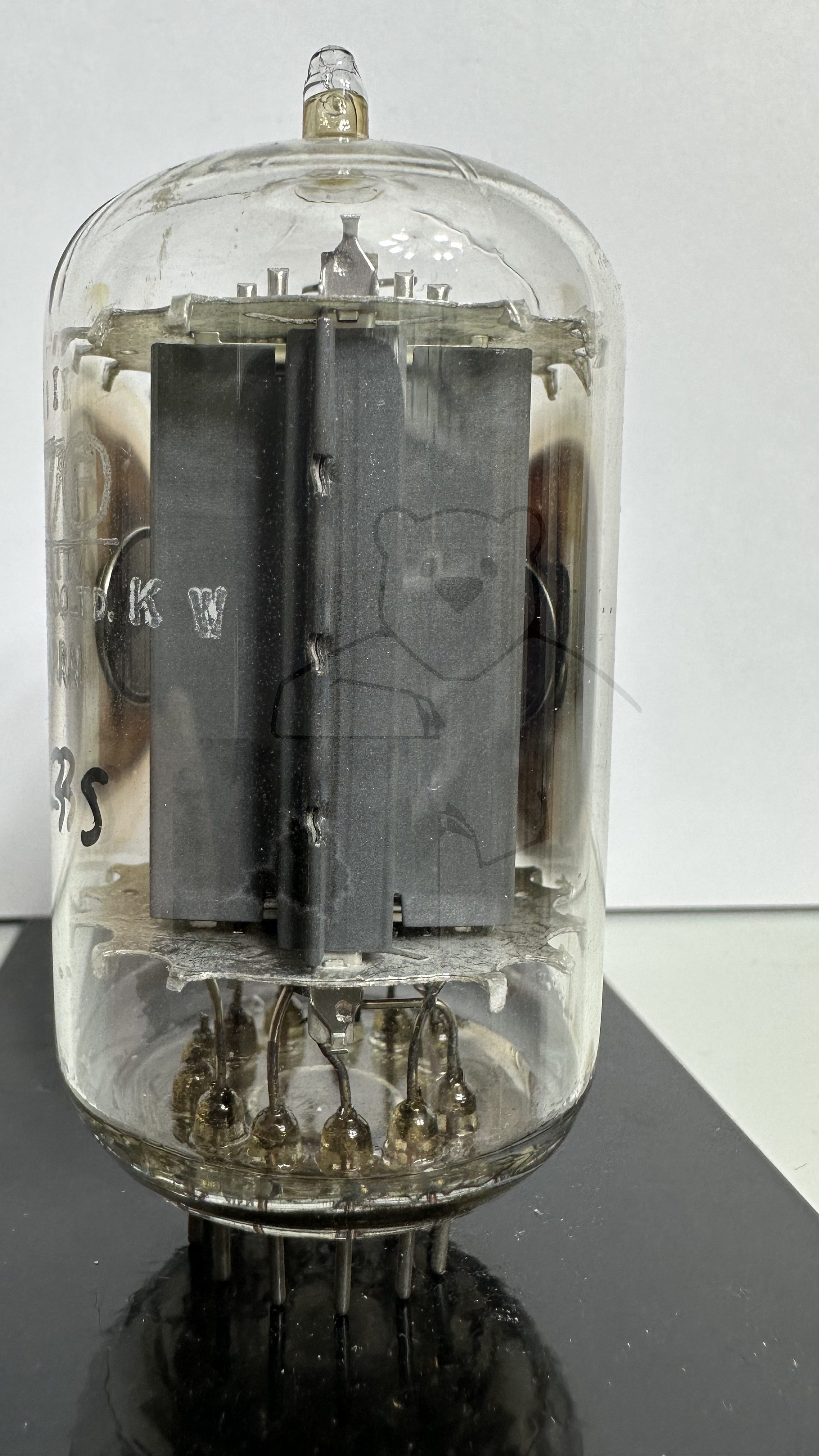

Röhre 38HE7 #0235 Bild 3
đ Alle Röhren vom Typ 38HE7 in der Sammlung
- â 38HE7 Inventar: 00235 Hersteller: â Matsuhita
