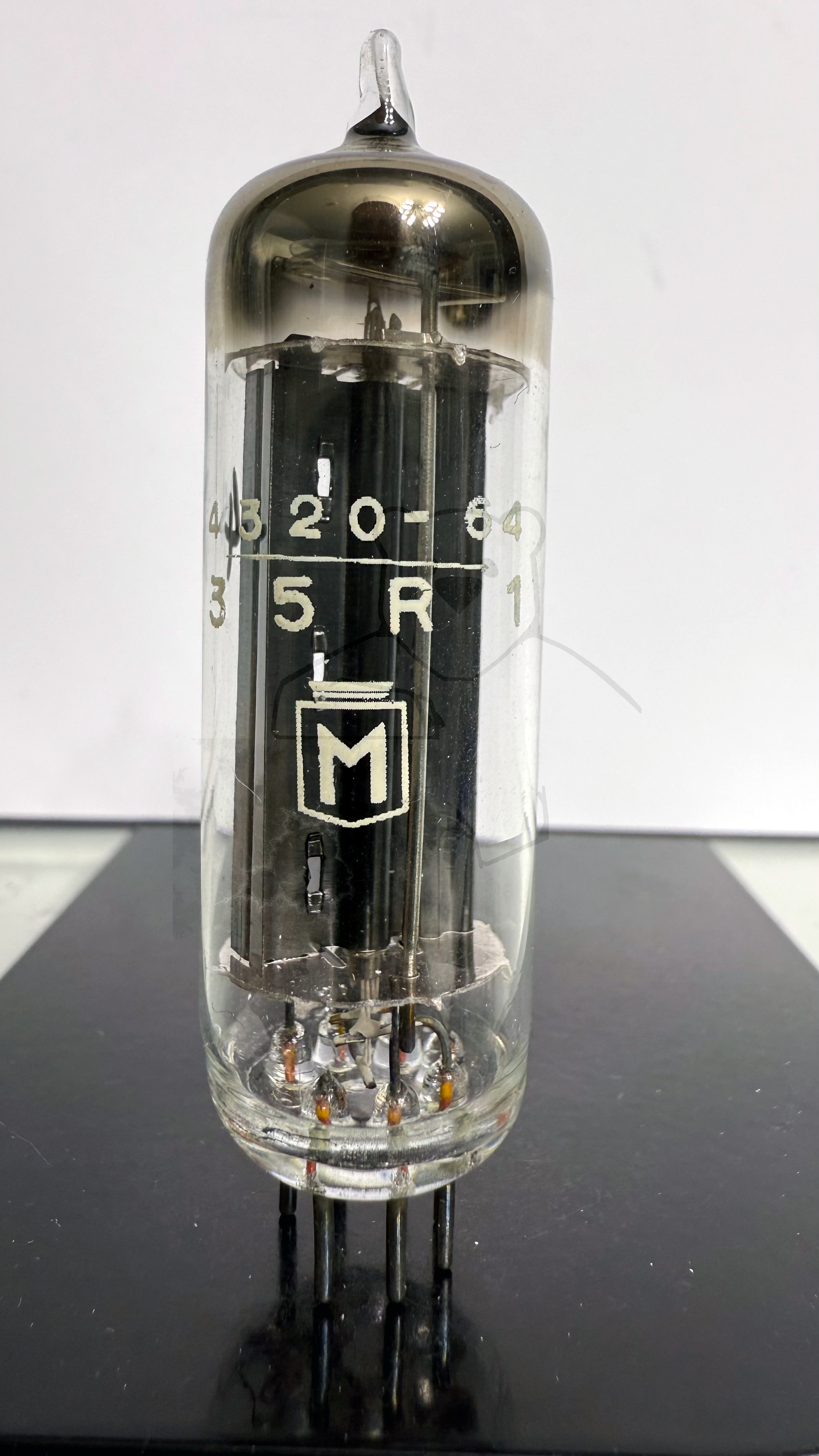

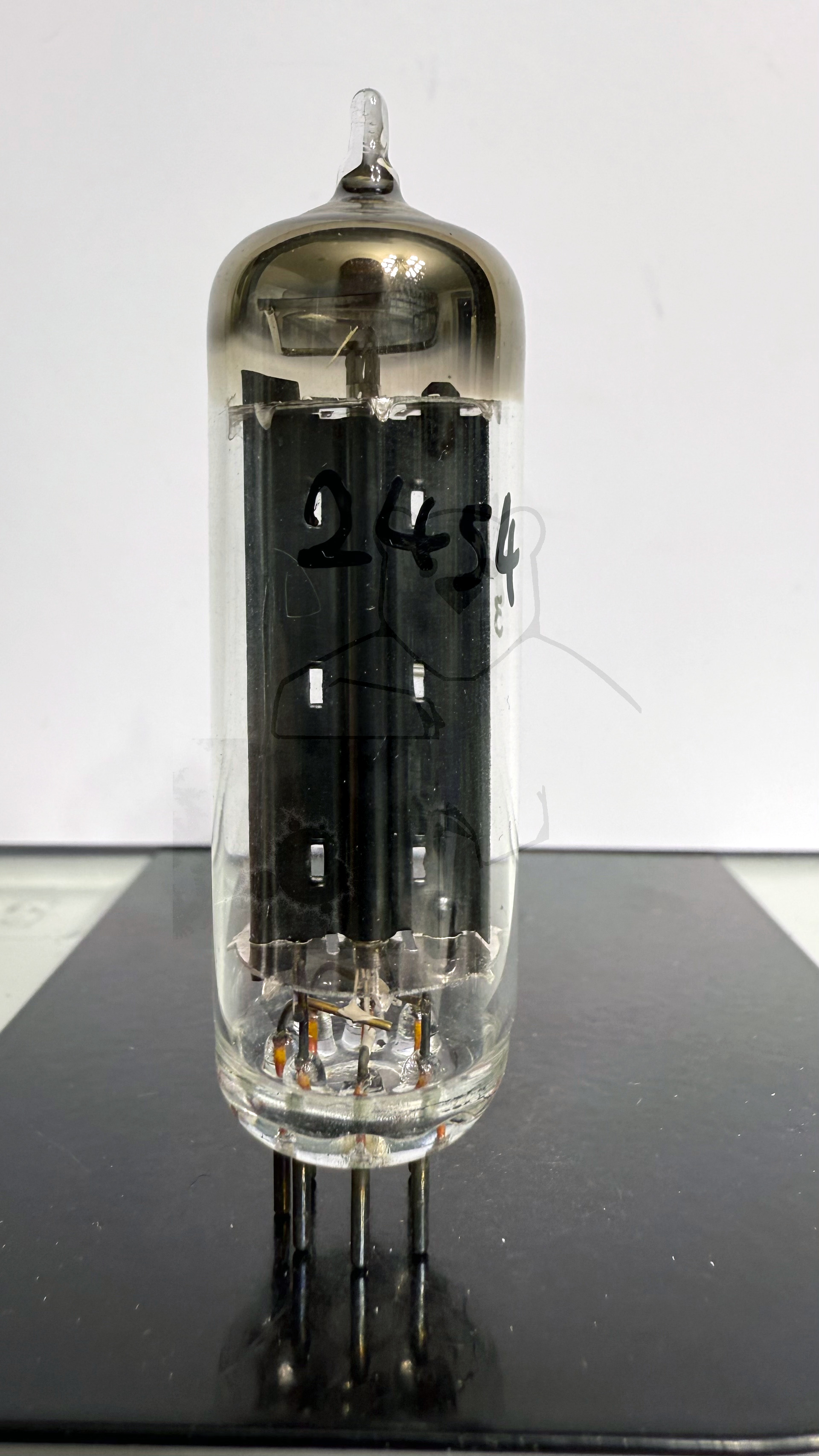

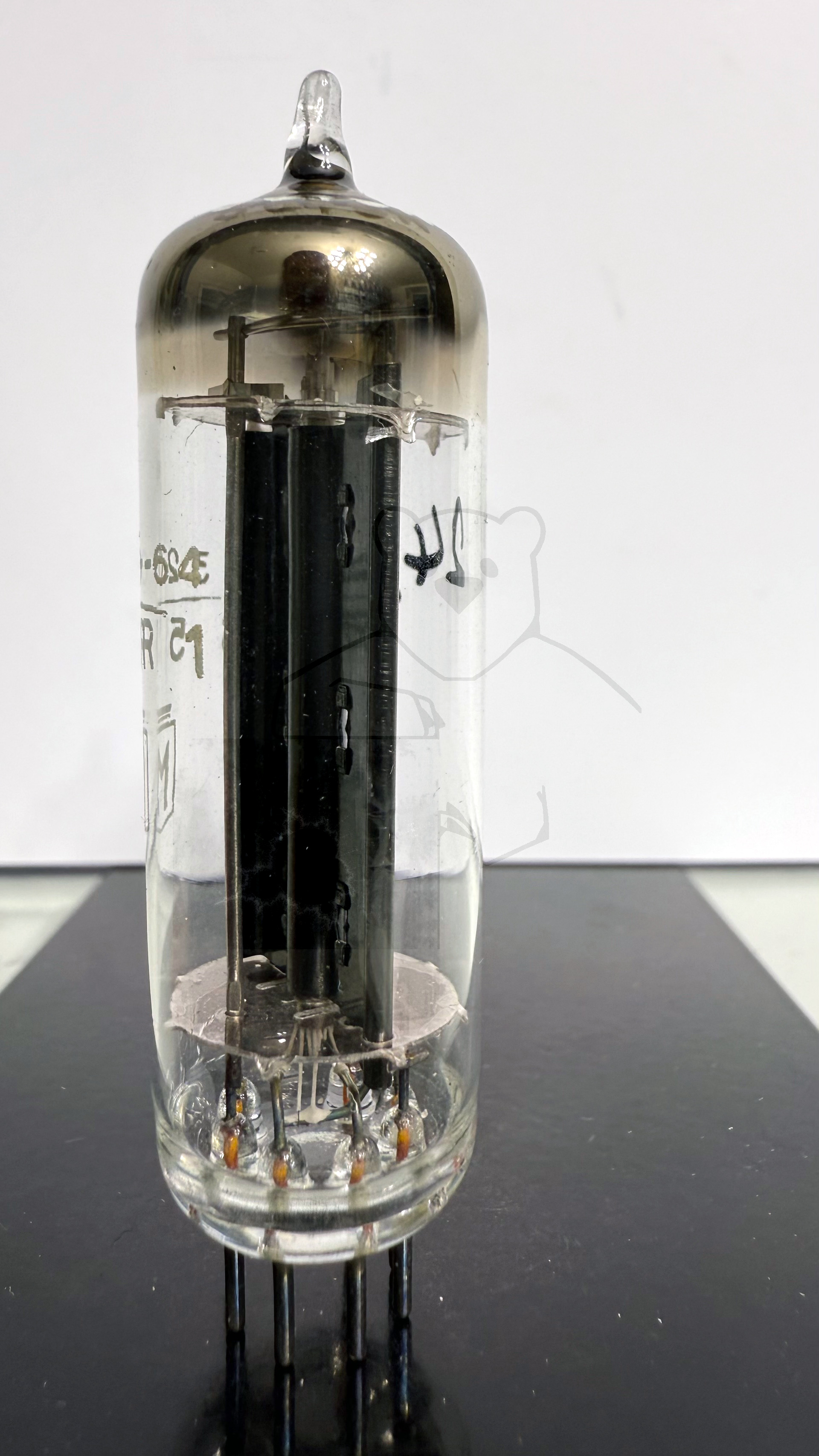

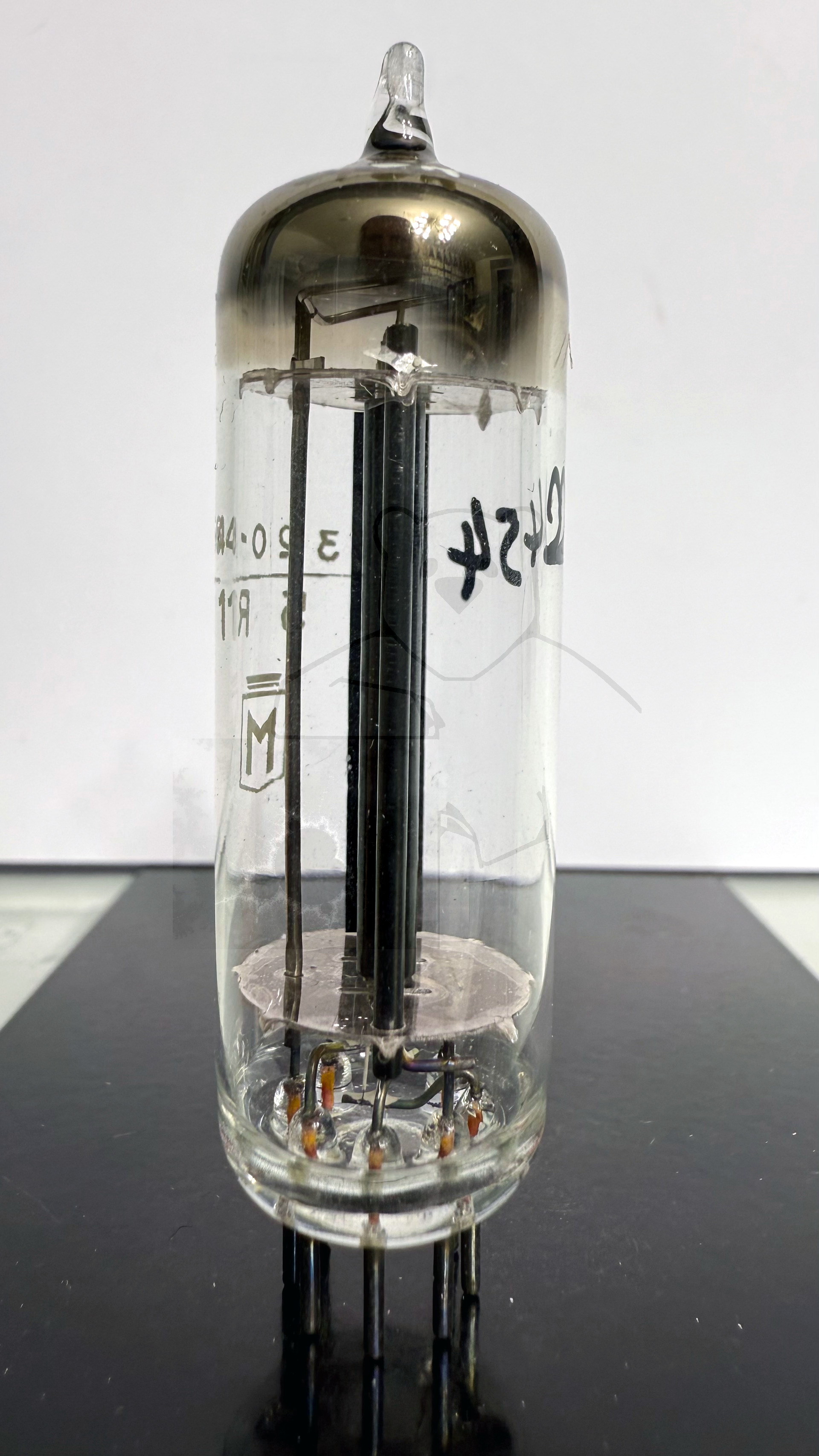

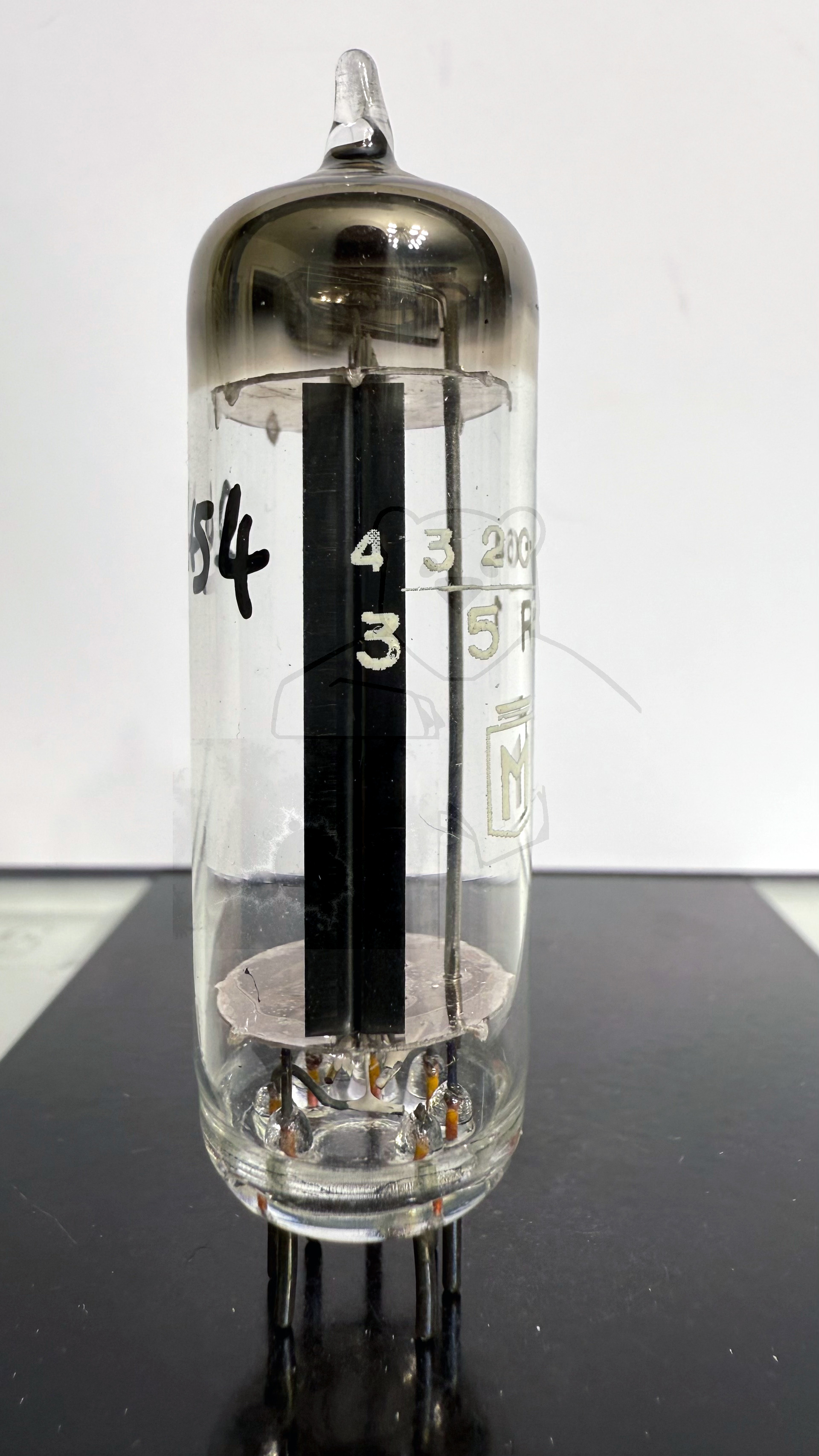

Daten und Bilder der Röhre: 35R1

🔎 Beschreibung der Röhre: 35R1

Name	35R1
Vergleichsname	HY90
Heizspannung (Volt)	35 oder 17,5
Heizstrom (Ampère)	0,15 oder 0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 35V oder 17,5V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	03.06.2018 07:21:29

🔎 Beschreibung der Systeme für die Röhre: 35R1

	System 1
Kathode	7
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4 - Mittelanzapfung auf Stift 6
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochvakuum

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

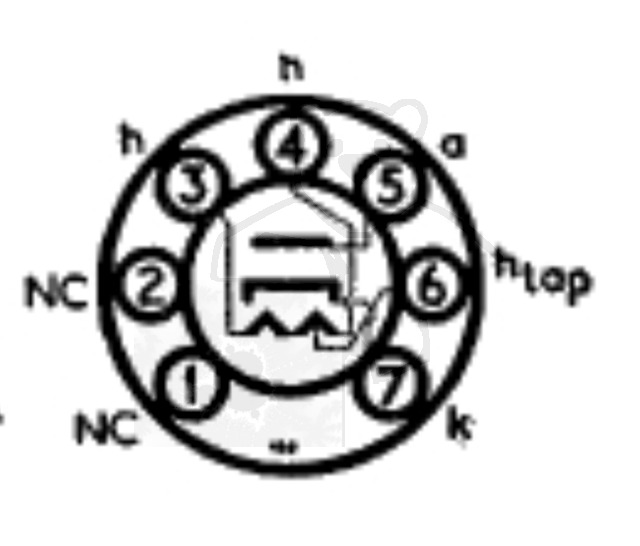

🔎 Sockelschaltung der 35R1

Bildquelle: Brimar Datenblatt

🔎 Datenblätter zur Röhre: 35R1
Datenblatt 35R1 HY90 Brimar.pdf (172 kB)
