đ Beschreibung der Röhre: 33S29
| Name | 33S29 |
| Vergleichsname | 5691 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,6 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | Schwedische MillitÀrversion der 5691 |
| Letzte Ănderung | 16.08.2016 02:53:24 |
đ Beschreibung der Systeme fĂŒr die Röhre: 33S29
| System 1 | System 2 | |
| Kathode | 3 | 6 |
| Gitter 1 | 1 | 4 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 7, 8 | 7, 8 |
| Abschirmung | ||
| Funktion | â Niederfrequenzverstaerker, Triode |
â Niederfrequenzverstaerker, Triode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

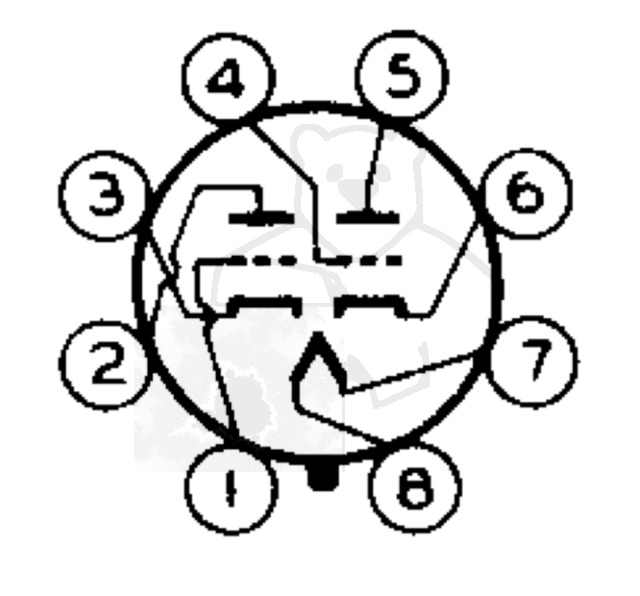

đ Sockelschaltung der 33S29
Bildquelle: RCA Datenblatt
đ DatenblĂ€tter zur Röhre: 33S29
Datenblatt 5691 5692 5693 RCA.pdf (964 kB)
Datenblatt 5691 RCA [www.tubedata.info].pdf (264 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 33S29

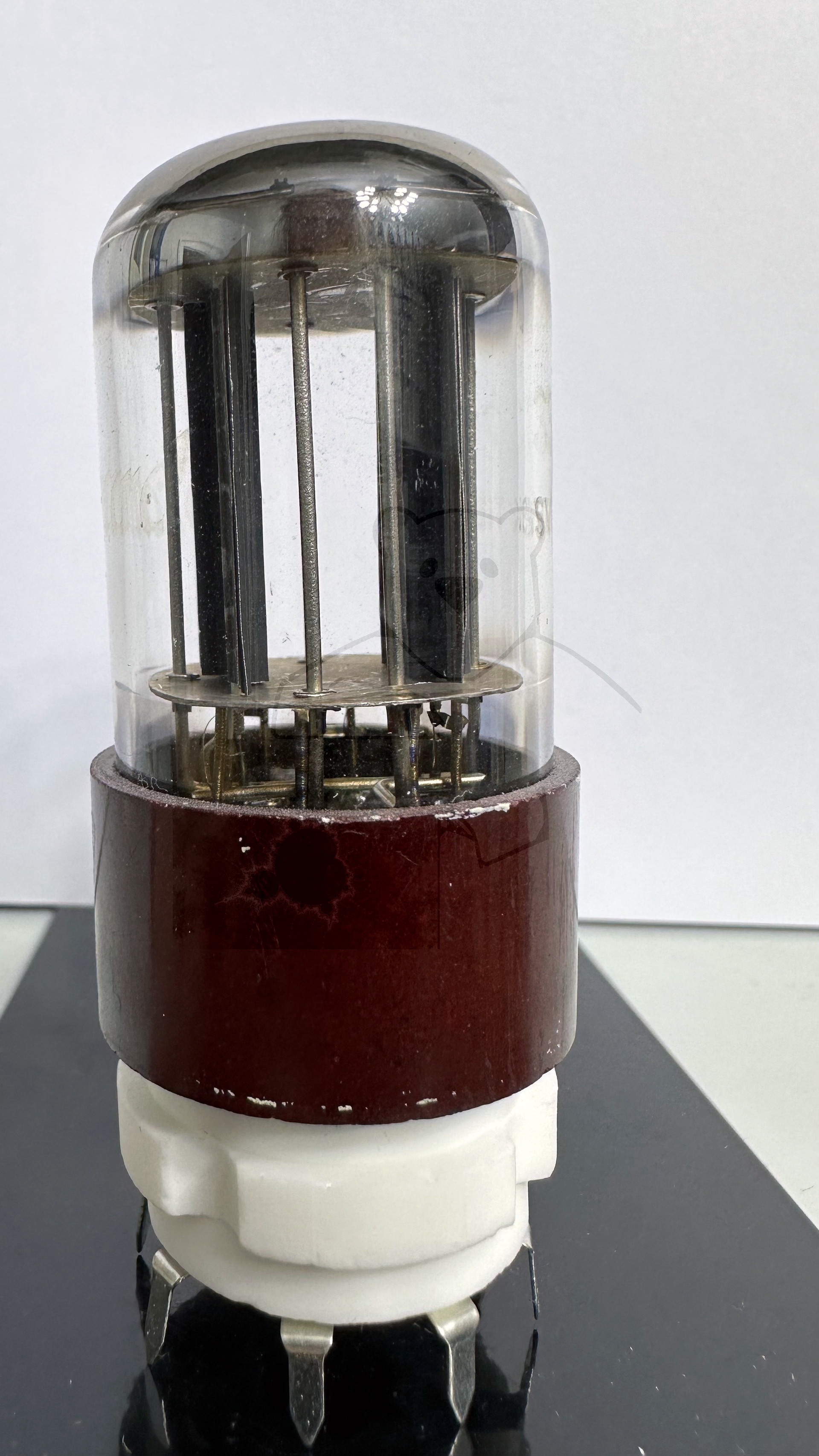

Röhre 33S29 #0202 Bild 1

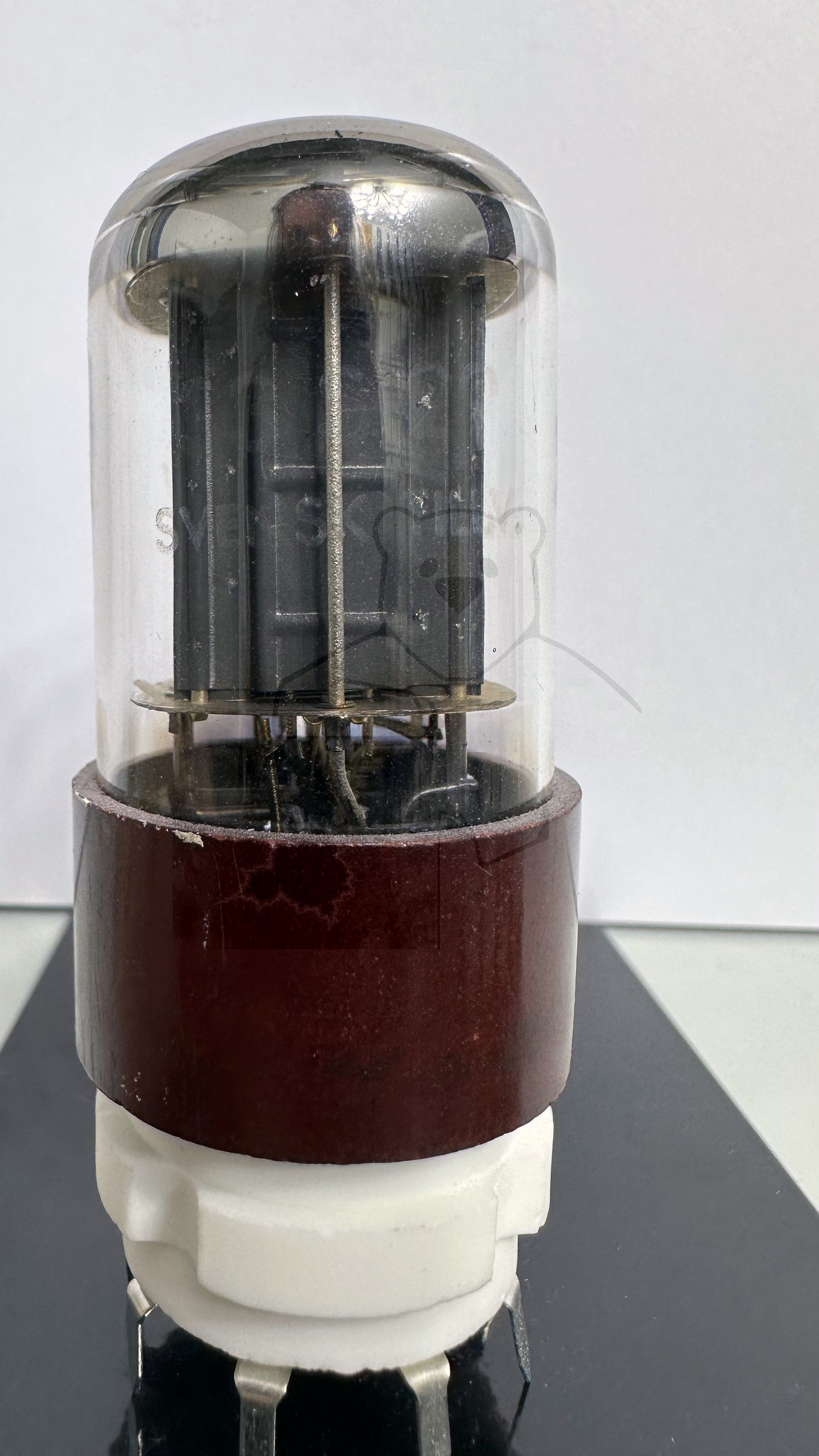

Röhre 33S29 #0202 Bild 2

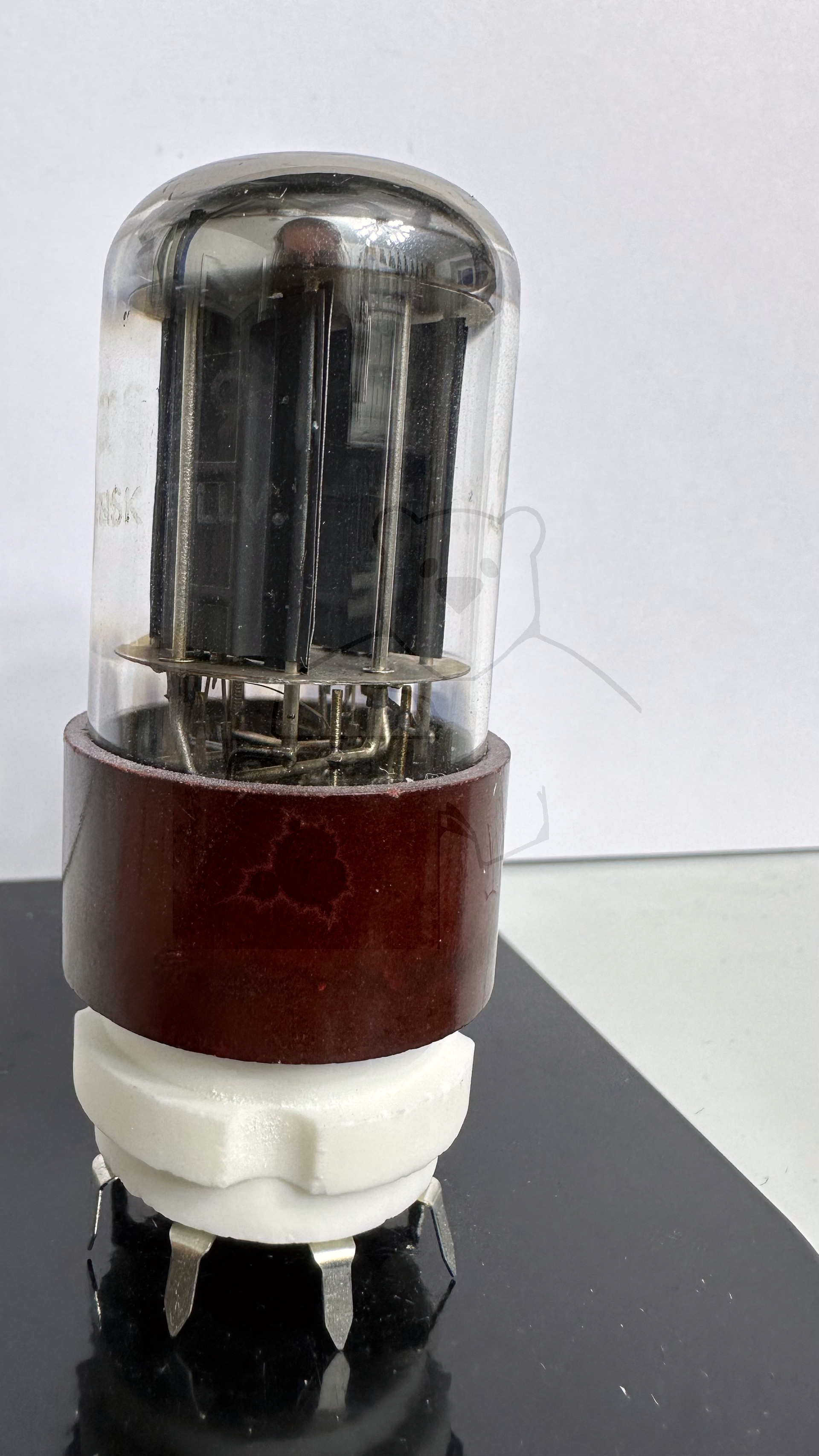

Röhre 33S29 #0202 Bild 3
đ Alle Röhren vom Typ 33S29 in der Sammlung
- â 33S29 Inventar: 00202 Hersteller: â Svensk Tilly
