đ Beschreibung der Röhre: 33GY7
| Name | 33GY7 |
| Vergleichsname | |
| Heizspannung (Volt) | 33,6 |
| Heizstrom (AmpĂšre) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Compactron, 12pol. â Liste aller Röhren mit: Compactron, 12pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 16.08.2016 02:51:29 |
đ Beschreibung der Systeme fĂŒr die Röhre: 33GY7
| System 1 | System 2 | |
| Kathode | 4 | 8 |
| Gitter 1 | 9, 10 | |
| Gitter 2 | 11 | |
| Gitter 3 | 8 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 2 | 5 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 1, 12 | 1, 12 |
| Abschirmung | ||
| Funktion | â Gleichrichter, Einweg, Impulsgleichrichter |
â Horizontalablenkung, Endroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

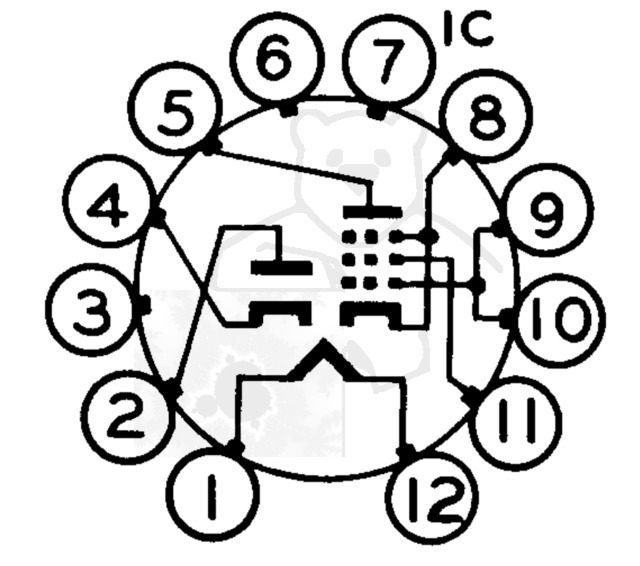

đ Sockelschaltung der 33GY7
Bildquelle: General Electric Datenblatt
đ DatenblĂ€tter zur Röhre: 33GY7
Datenblatt 33GY7 Tung-Sol [www.tubedata.info].pdf (210 kB)
Datenblatt 33GY7A General Electric [www.tubedata.info].pdf (449 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: 33GY7

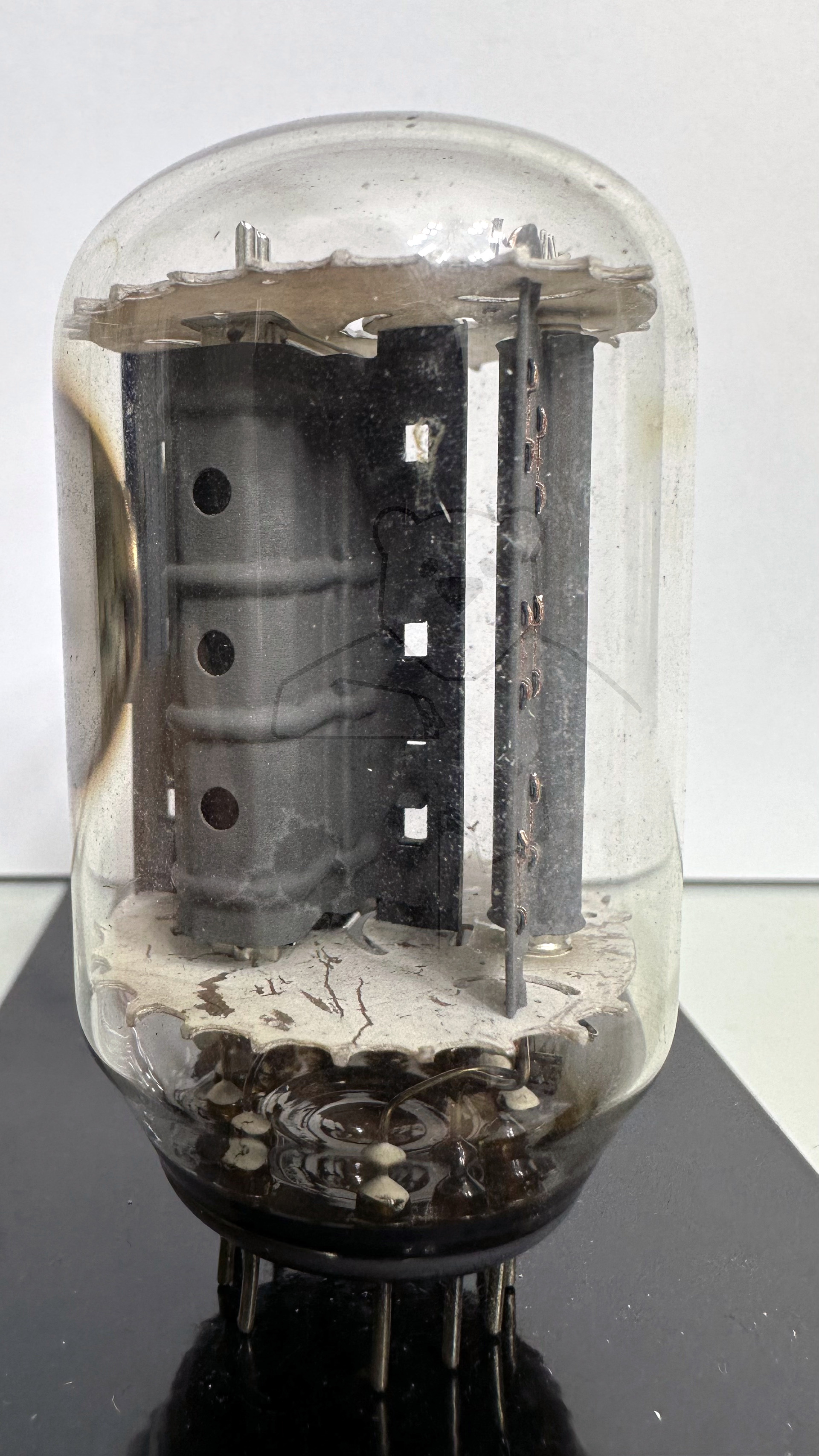

Röhre 33GY7 #0208 Bild 1

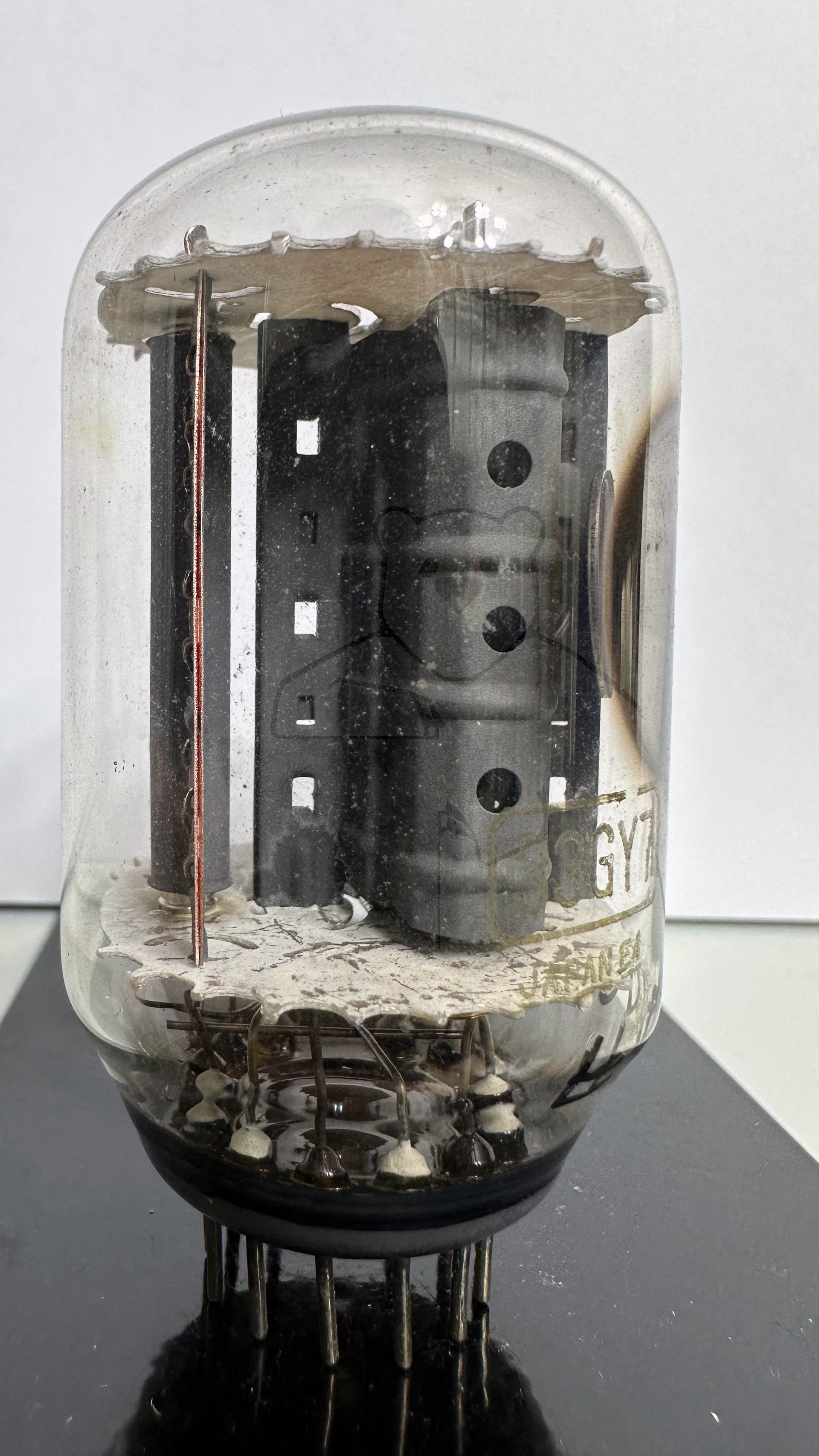

Röhre 33GY7 #0208 Bild 2

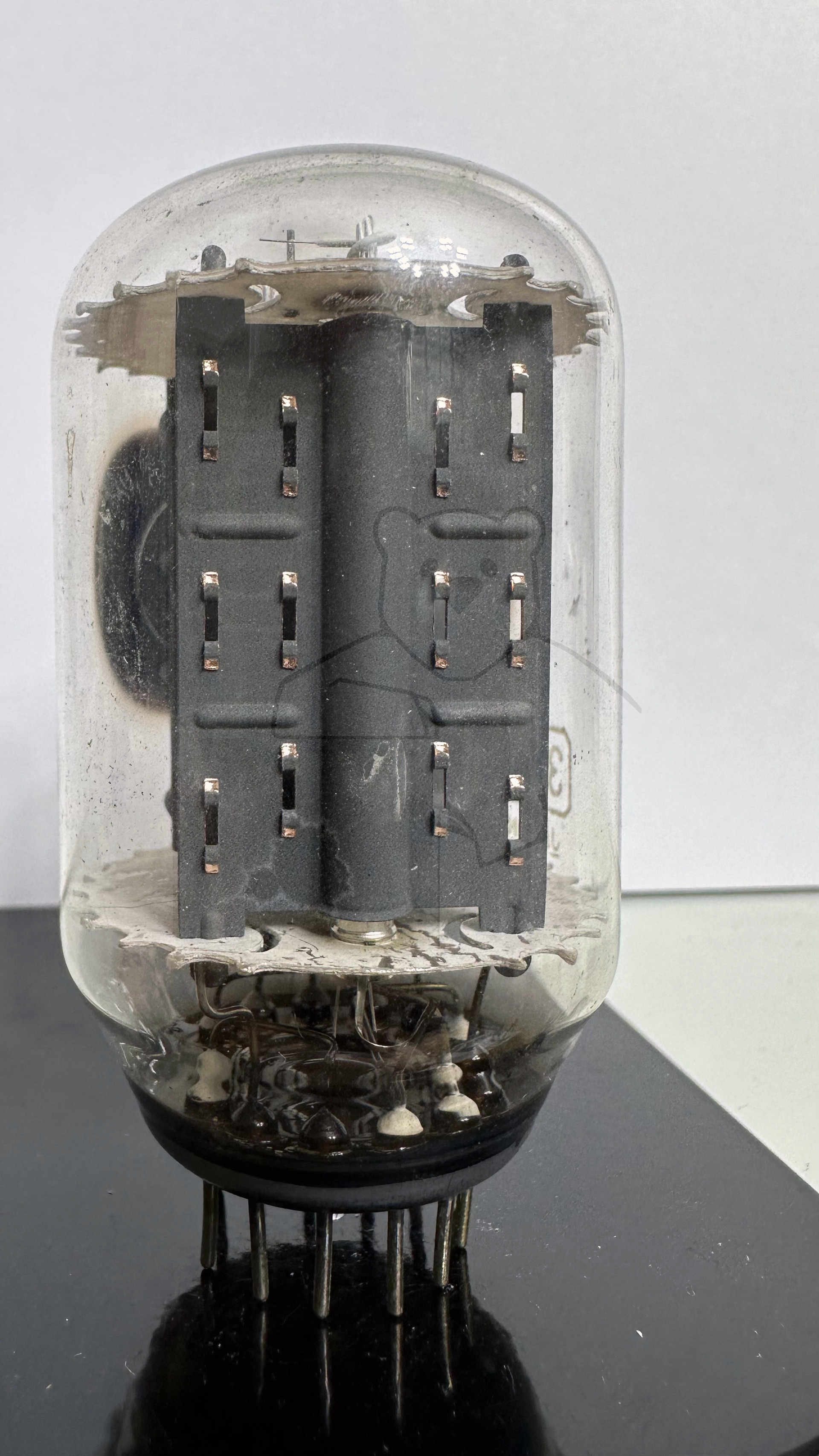

Röhre 33GY7 #0208 Bild 3
đ Alle Röhren vom Typ 33GY7 in der Sammlung
- â 33GY7 Inventar: 00208 Hersteller: â Unbekannter Hersteller
