Daten und Bilder der Röhre: 329A

🔎 Beschreibung der Röhre: 329A

Name	329A
Vergleichsname
Heizspannung (Volt)	7,5
Heizstrom (Ampère)	0,85
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 6pol. → Liste aller Röhren mit: USA, Small, 6pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:15:02

🔎 Beschreibung der Systeme für die Röhre: 329A

	System 1
Kathode	4
Gitter 1	Kappe
Gitter 2	5
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Senderoehre, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

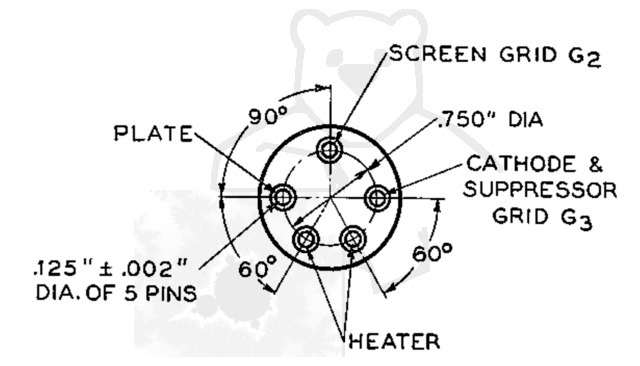

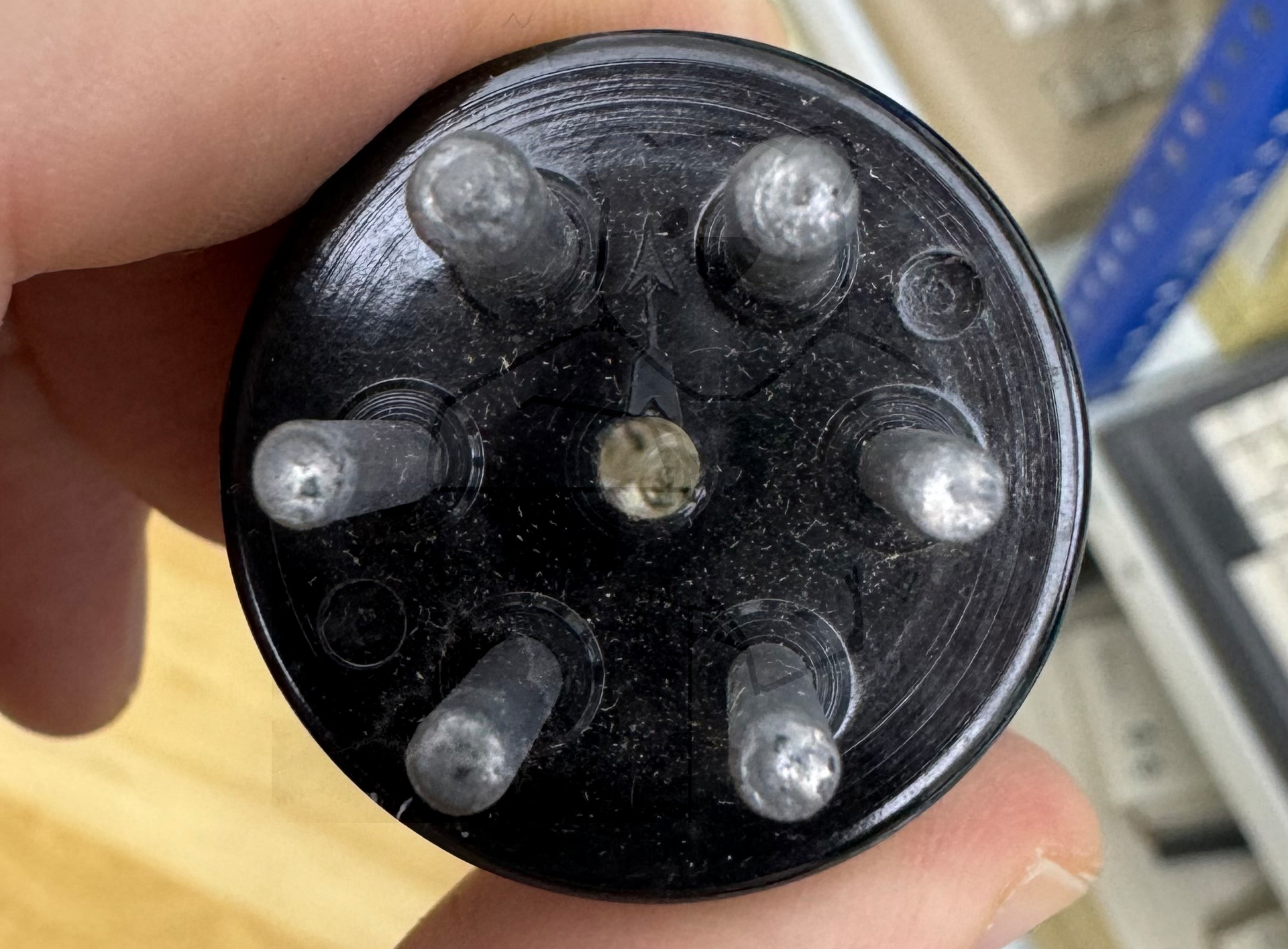

🔎 Sockelschaltung der 329A

Bildquelle: Western Electric Datenblatt

🔎 Datenblätter zur Röhre: 329A
Datenblatt 329A Western Electric.pdf (196 kB)
Pruefkarte 329A 329B - Funke W19 Roehrenpruefer.pdf (155 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
