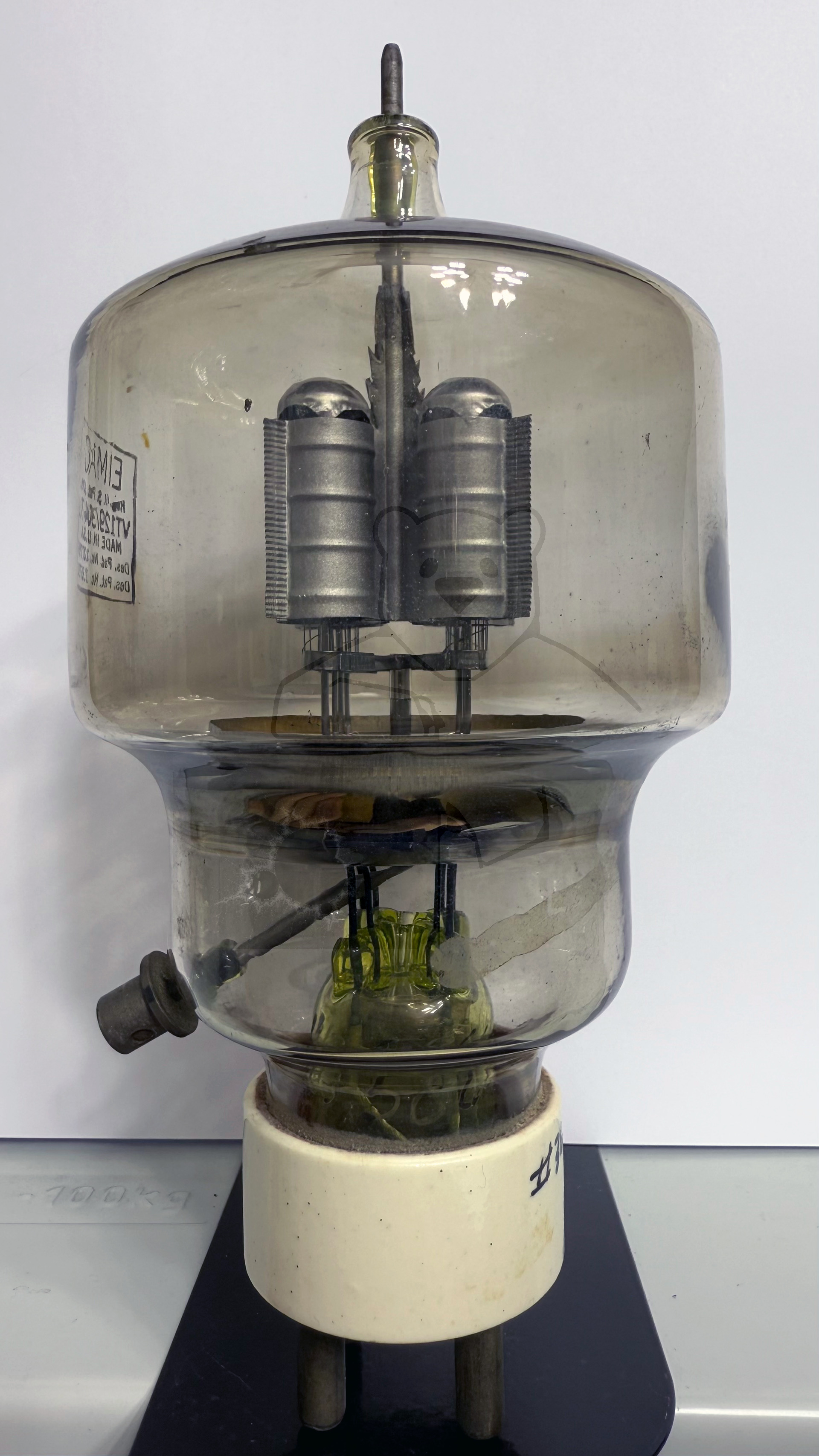

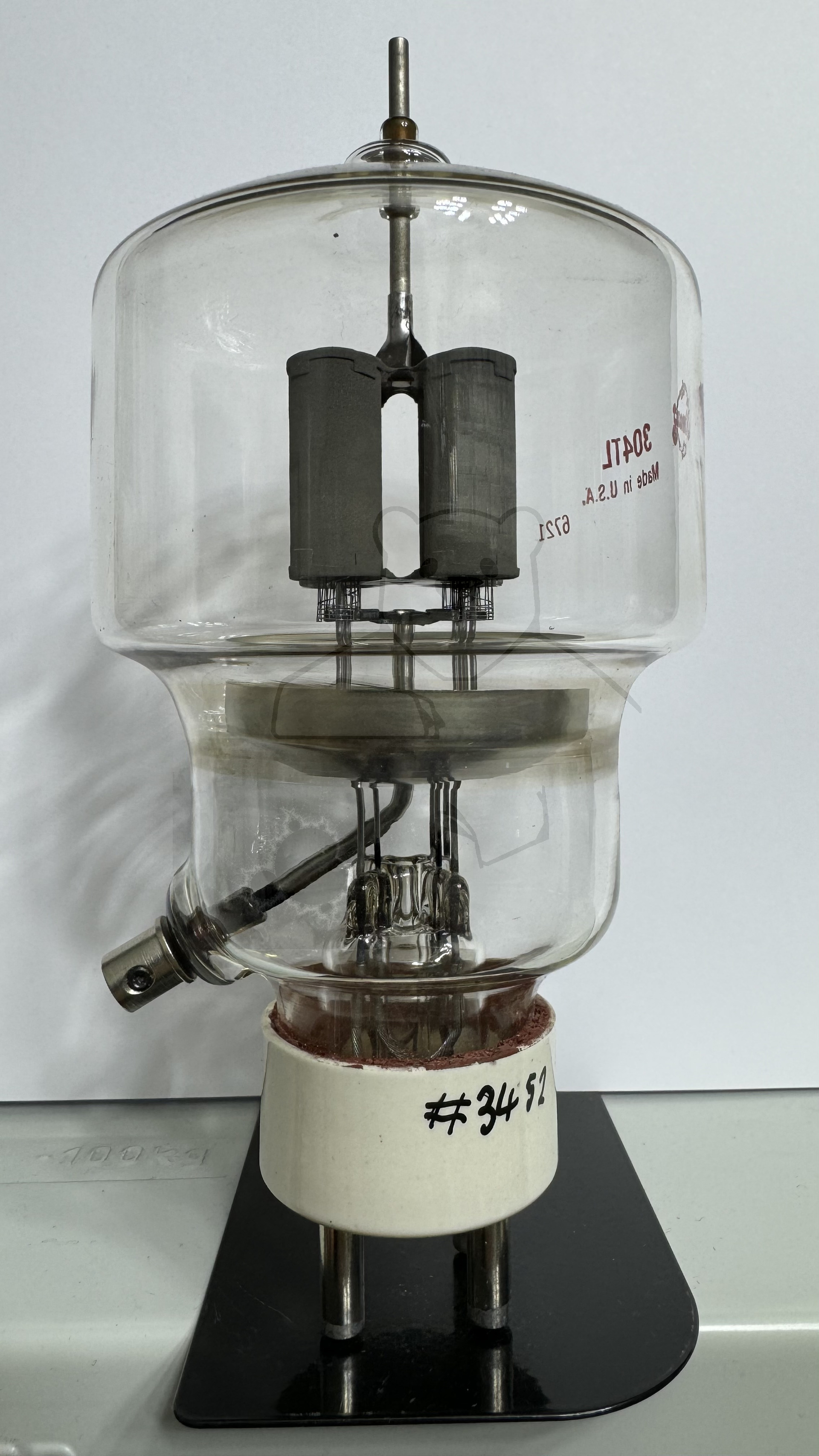

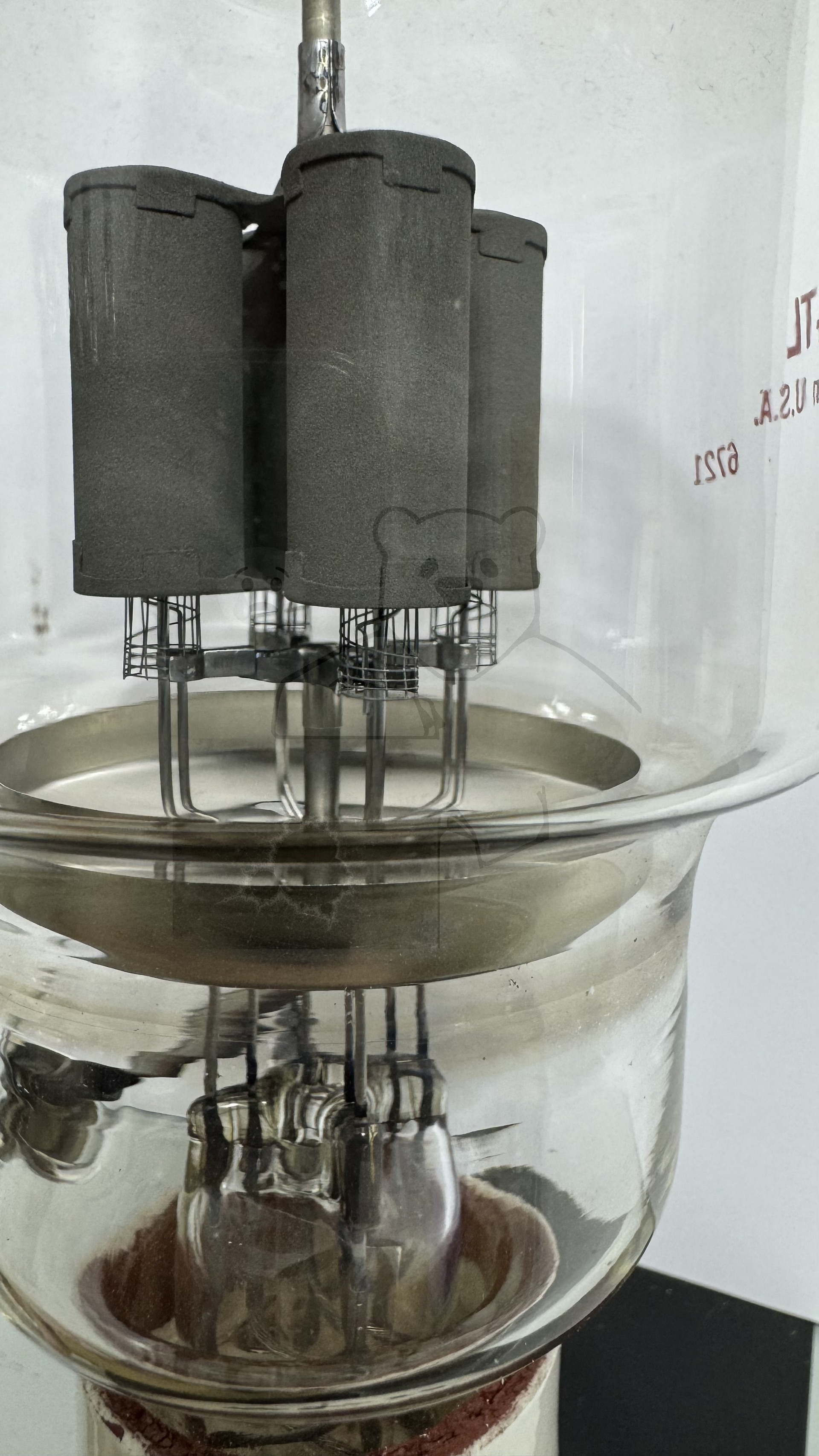

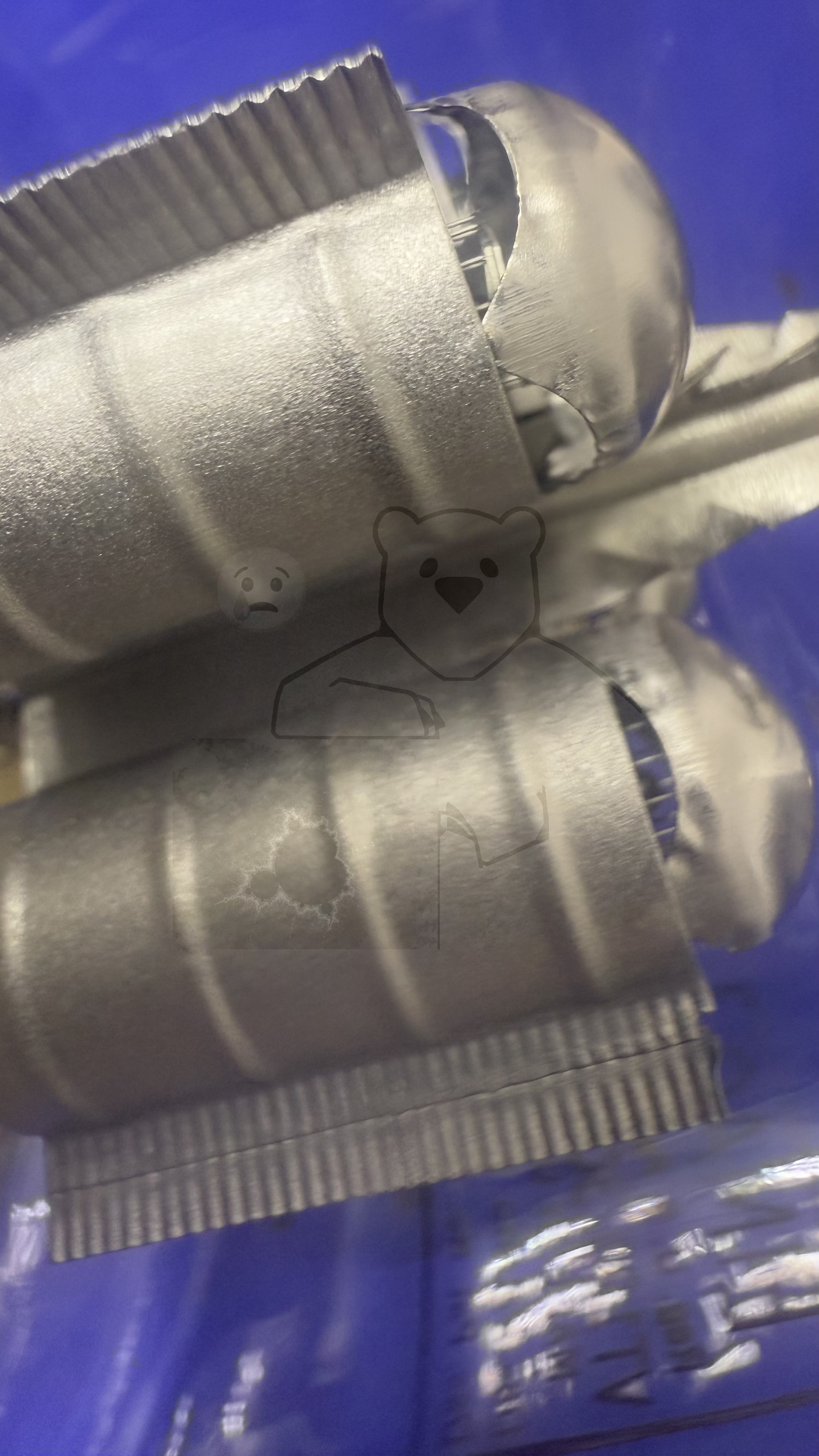

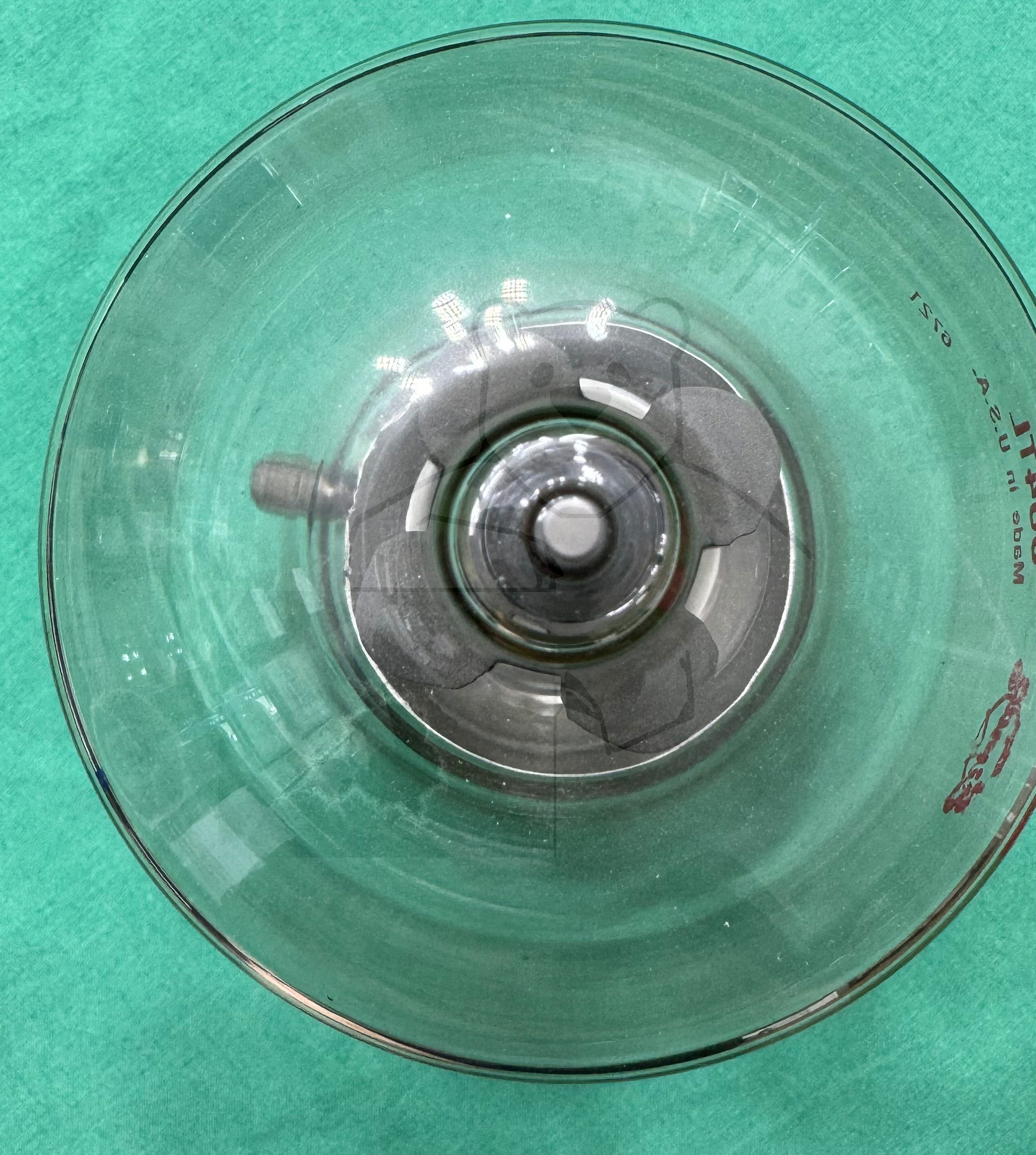

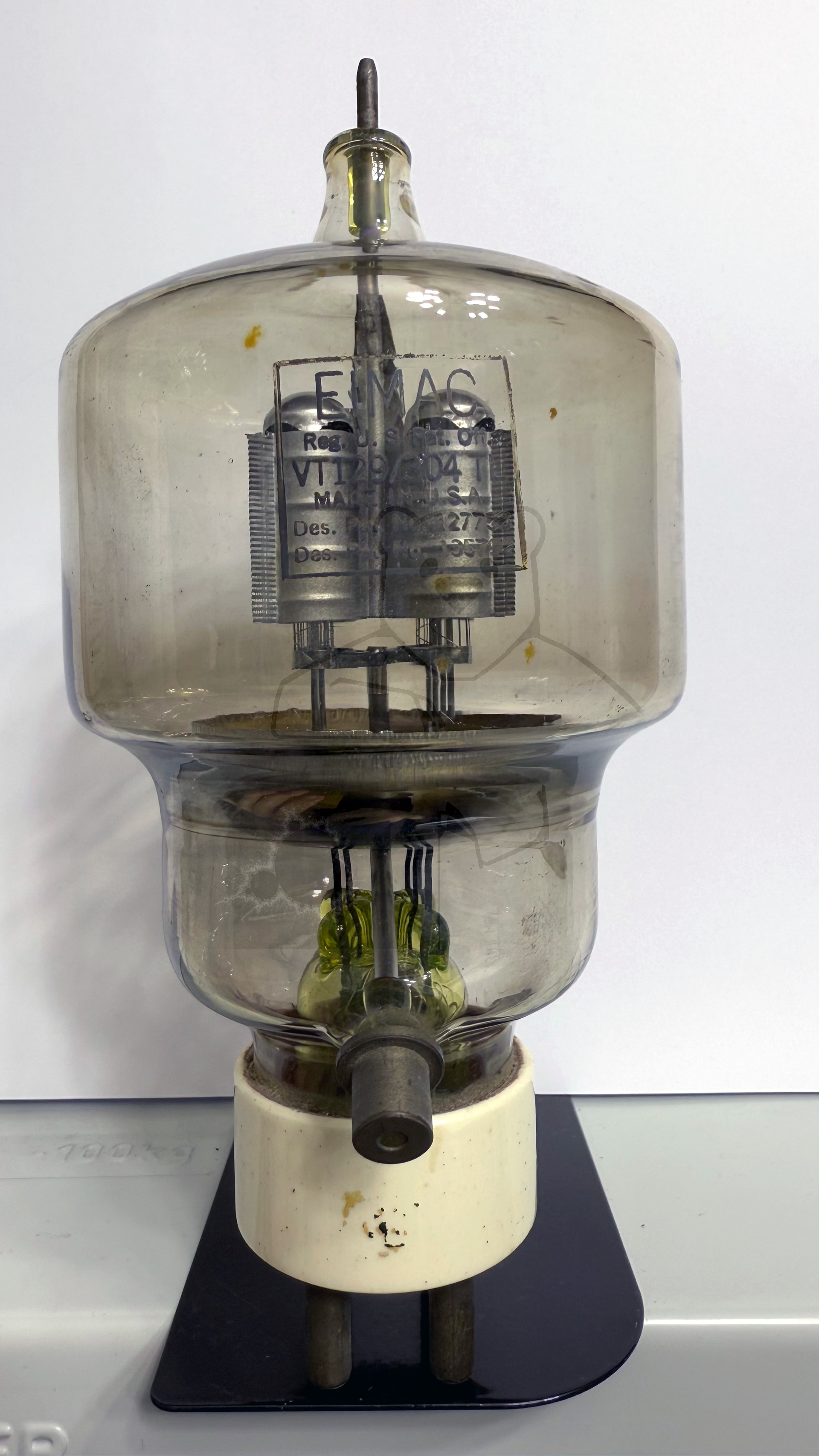

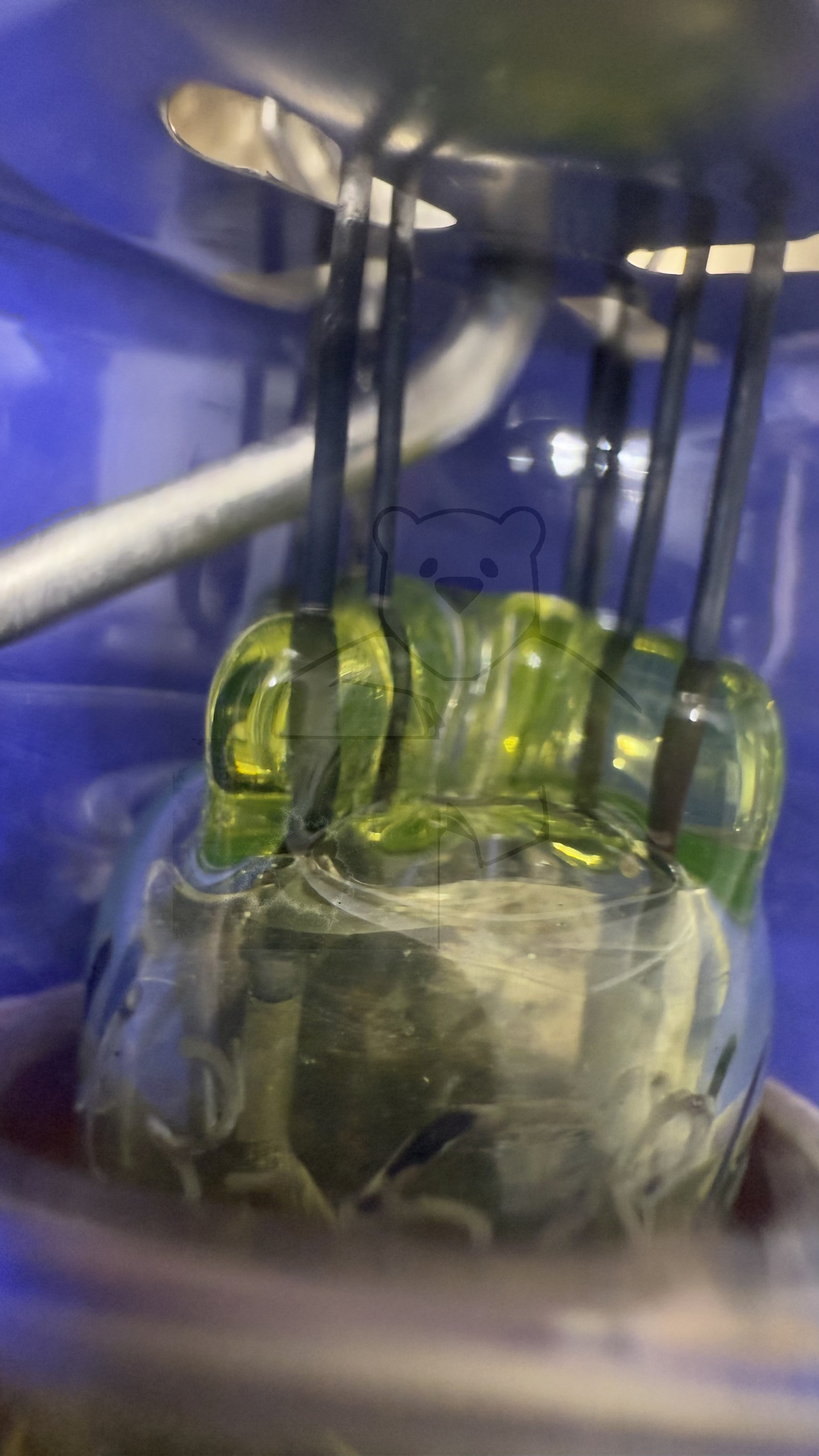

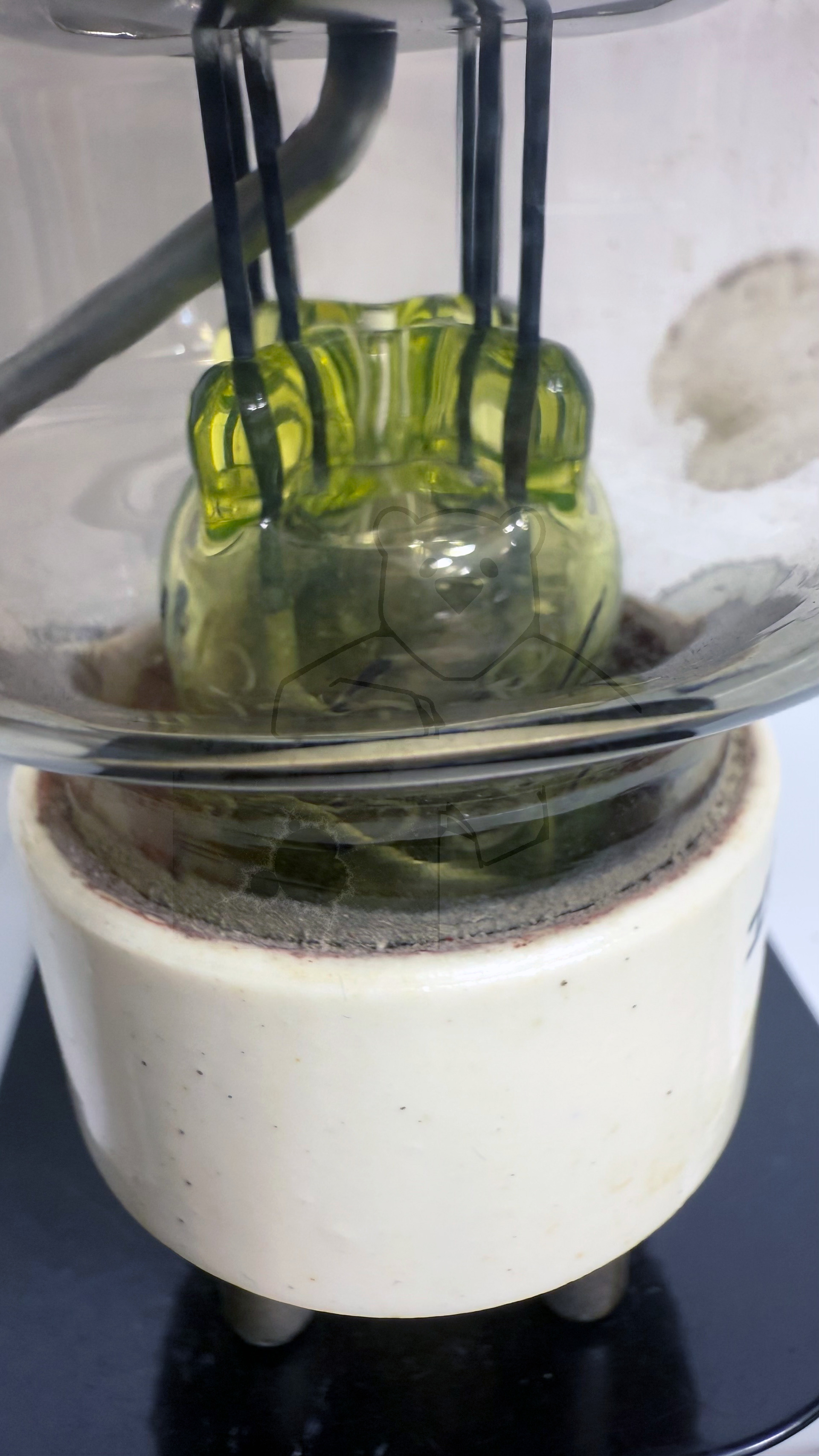

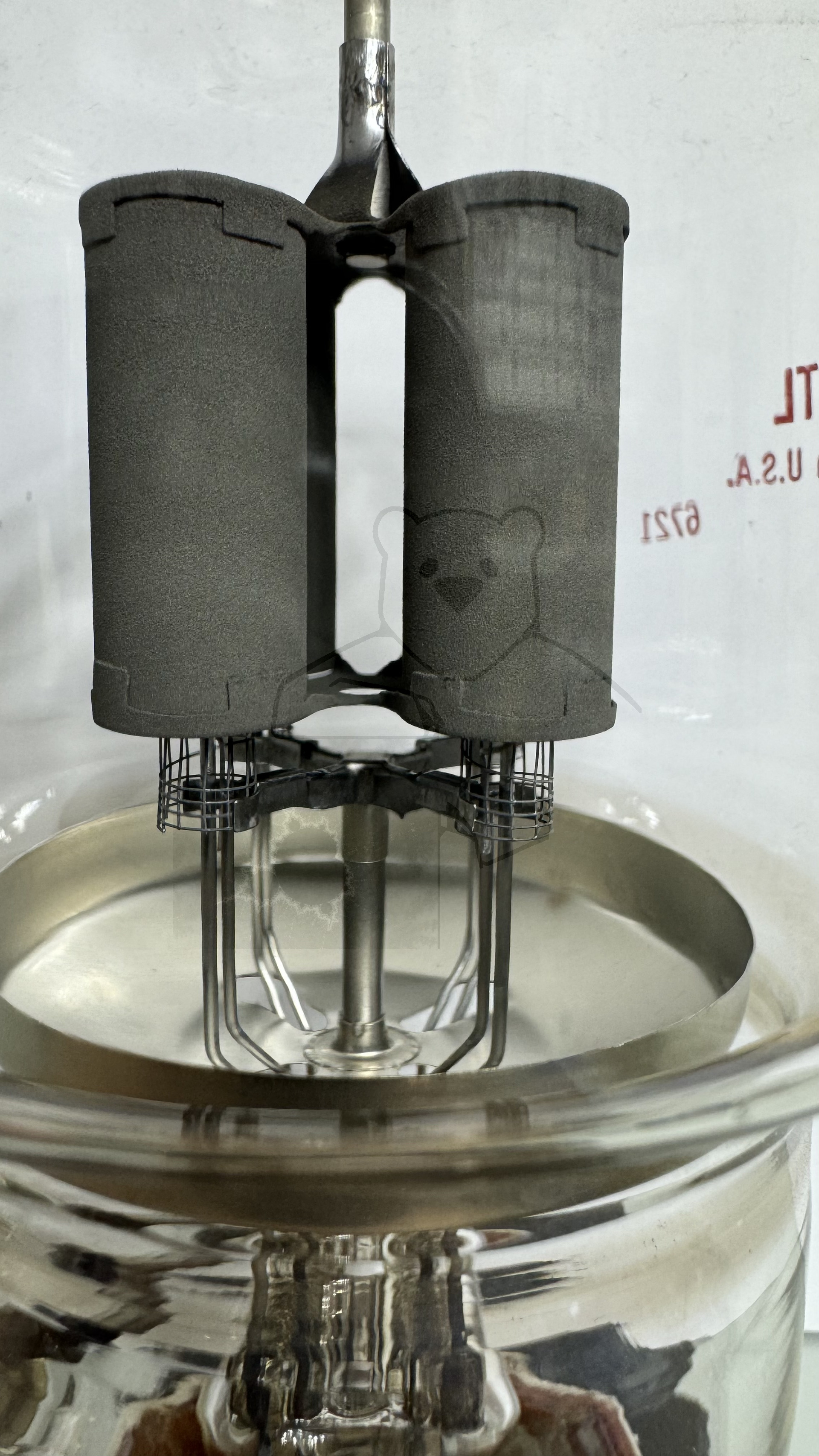

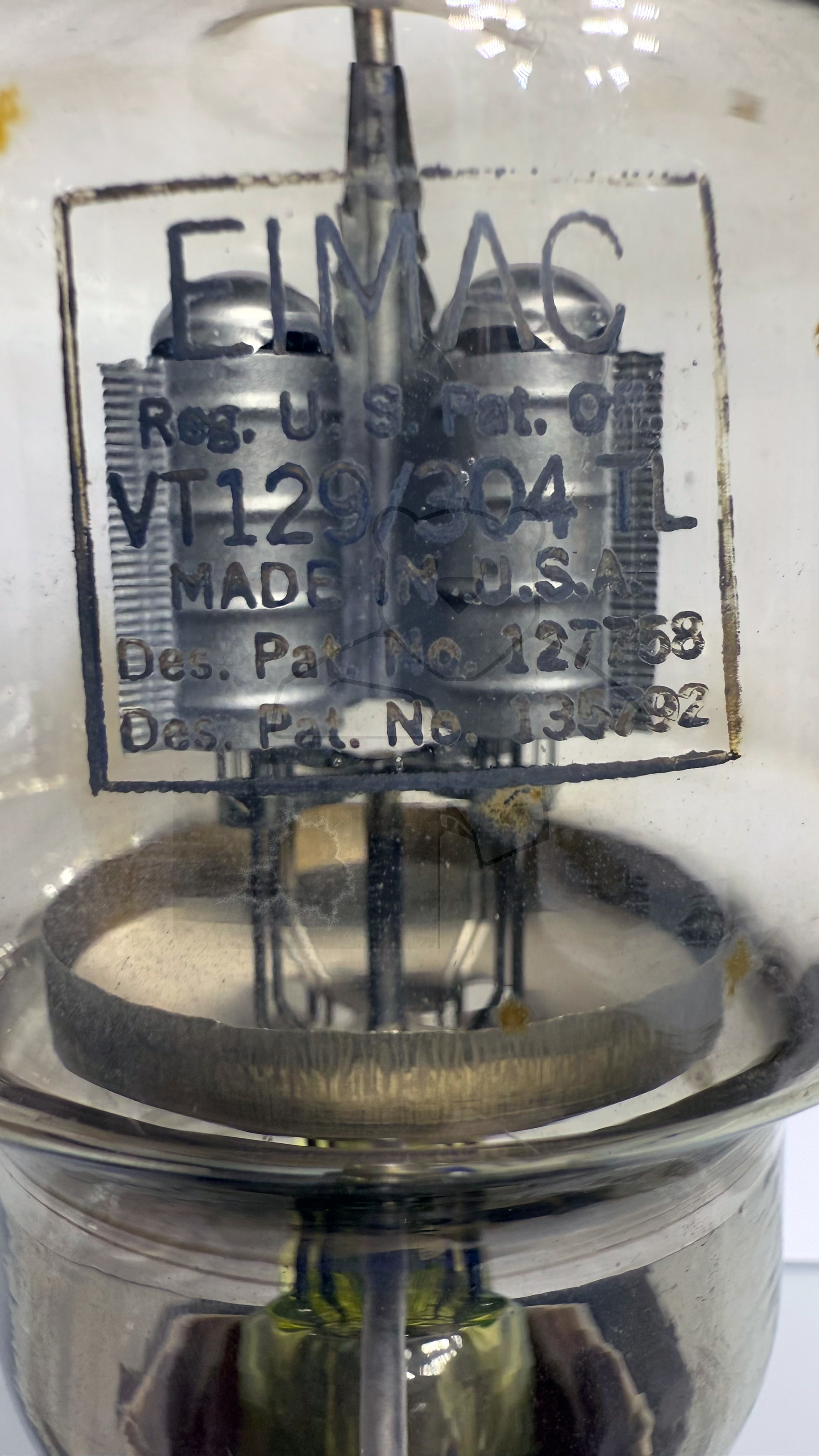

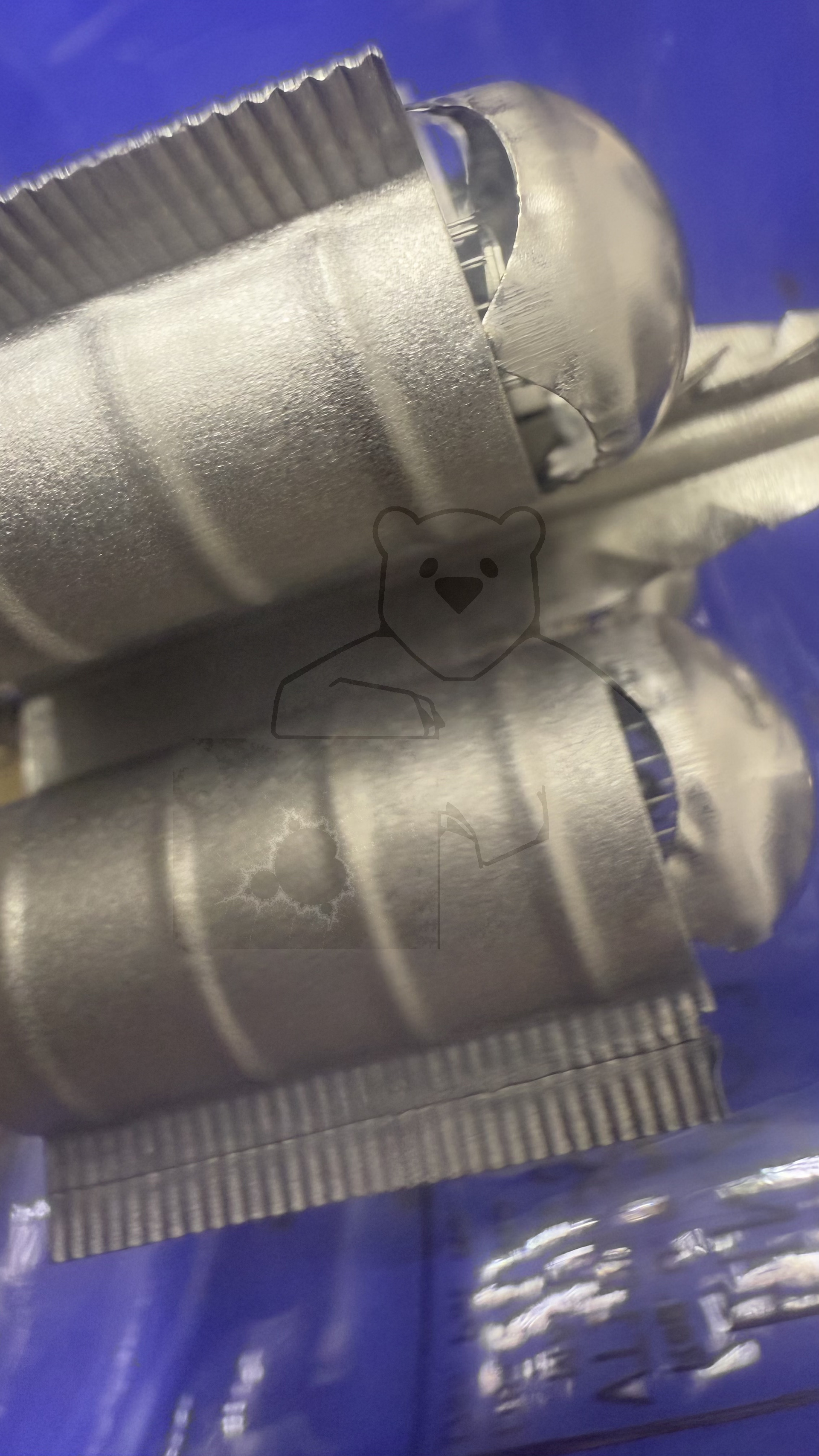

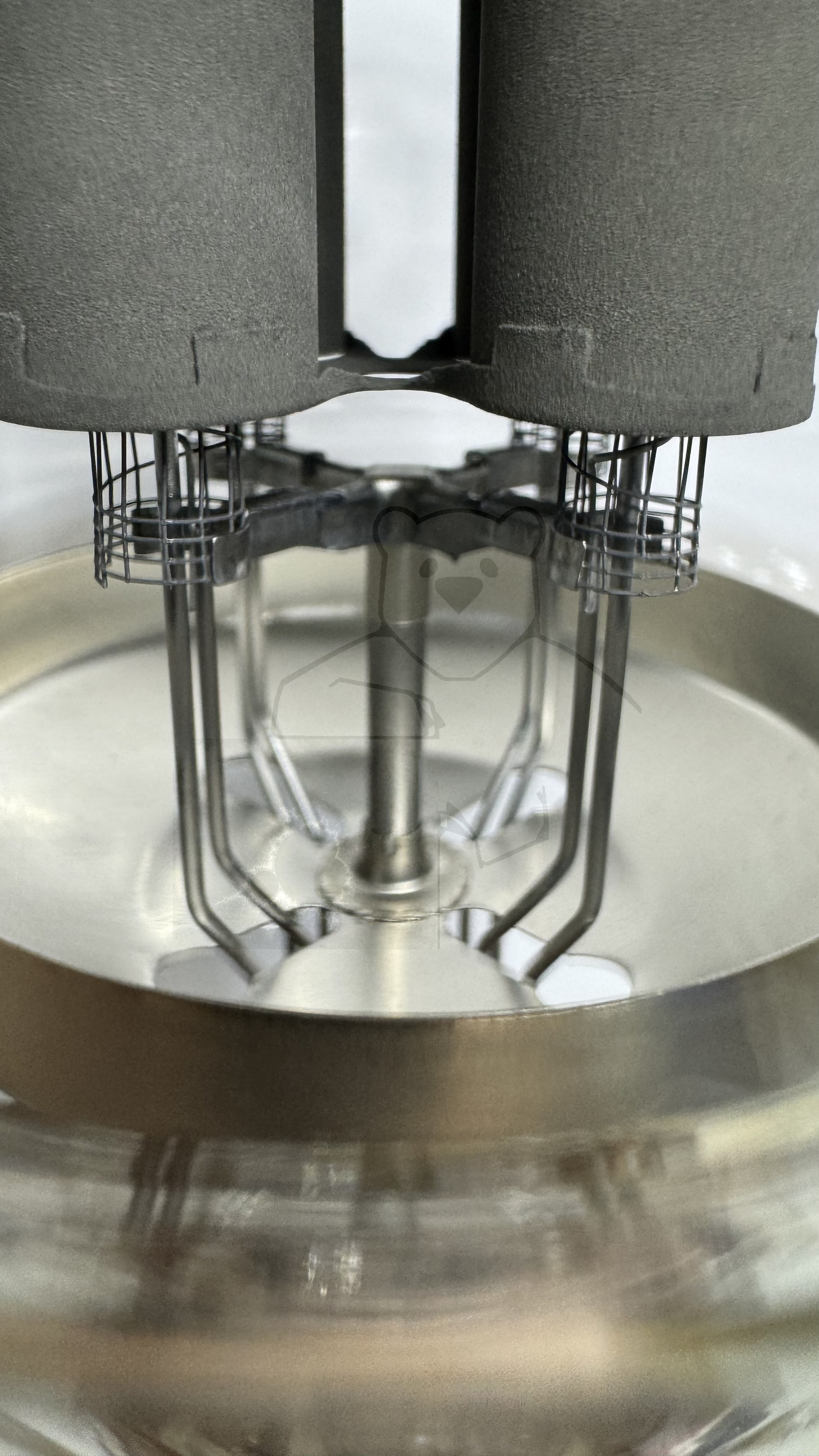

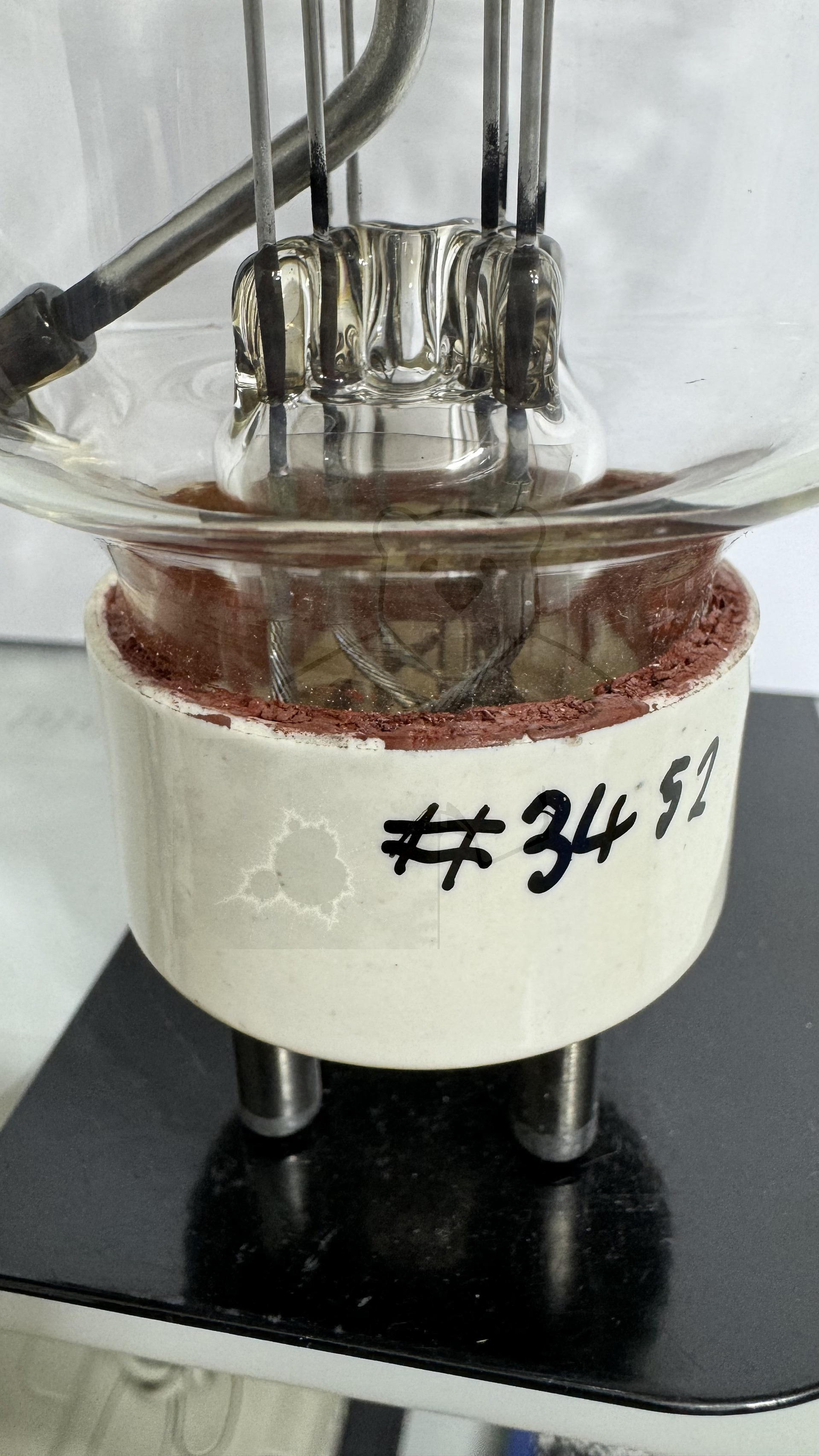

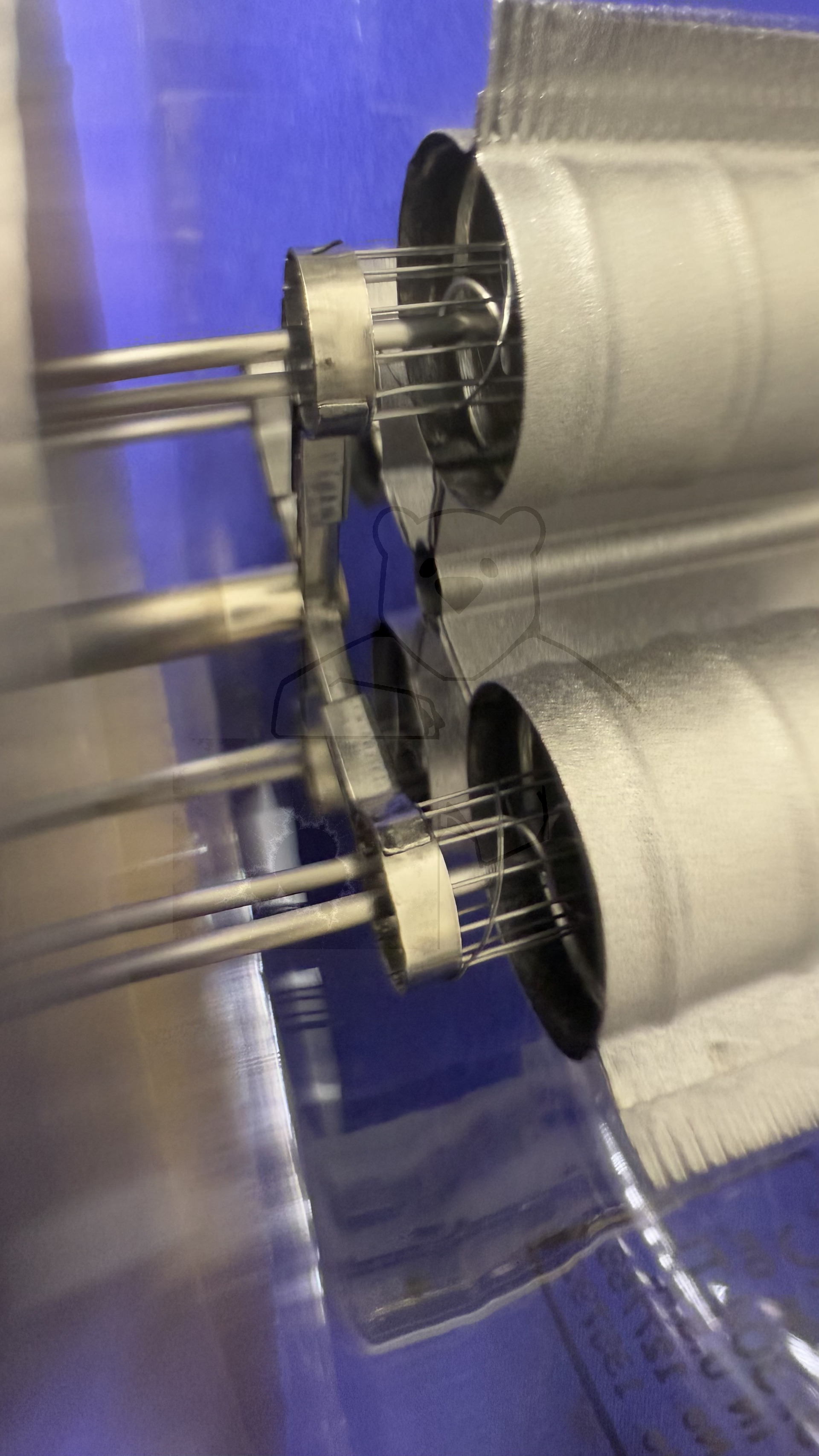

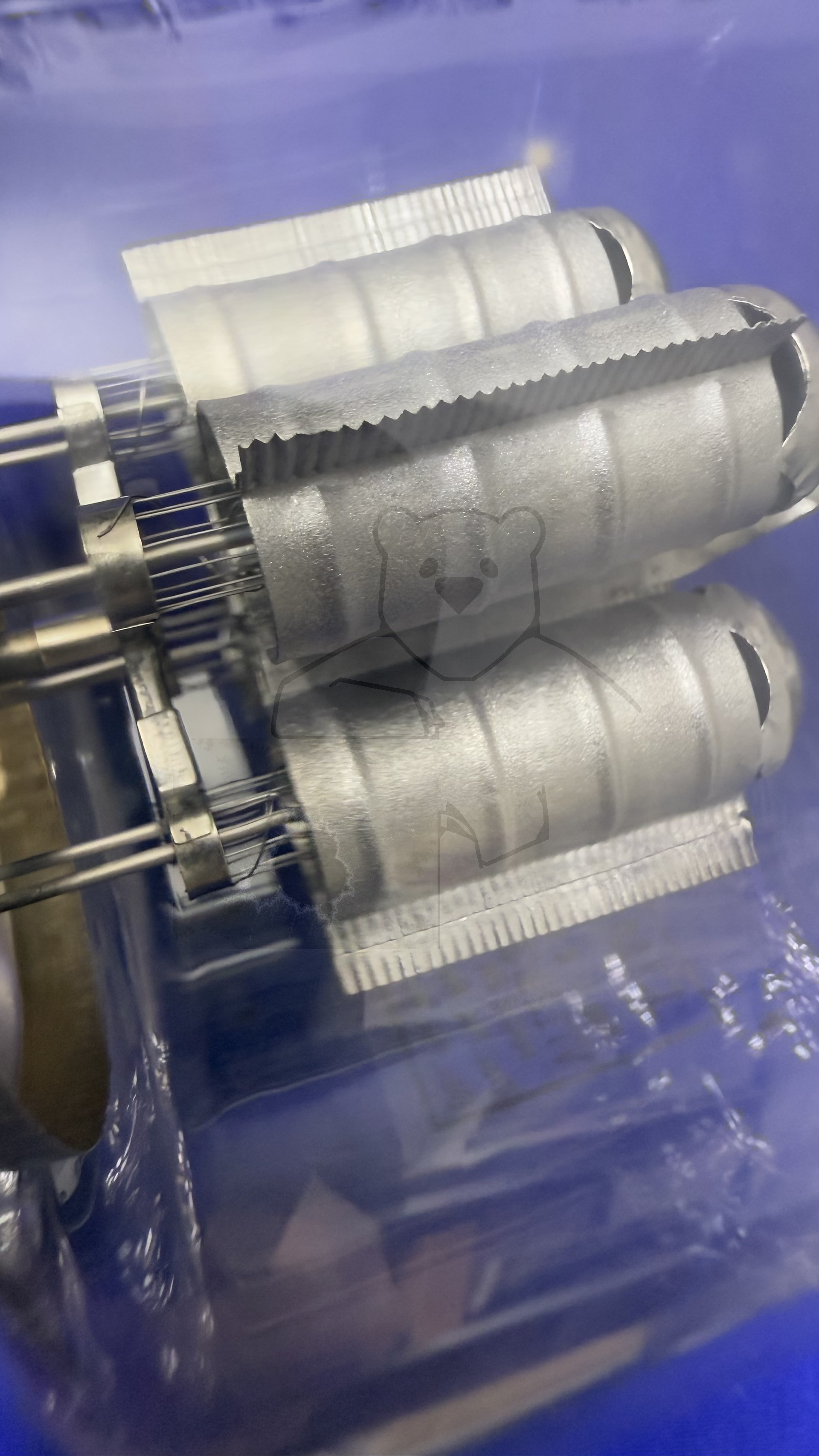

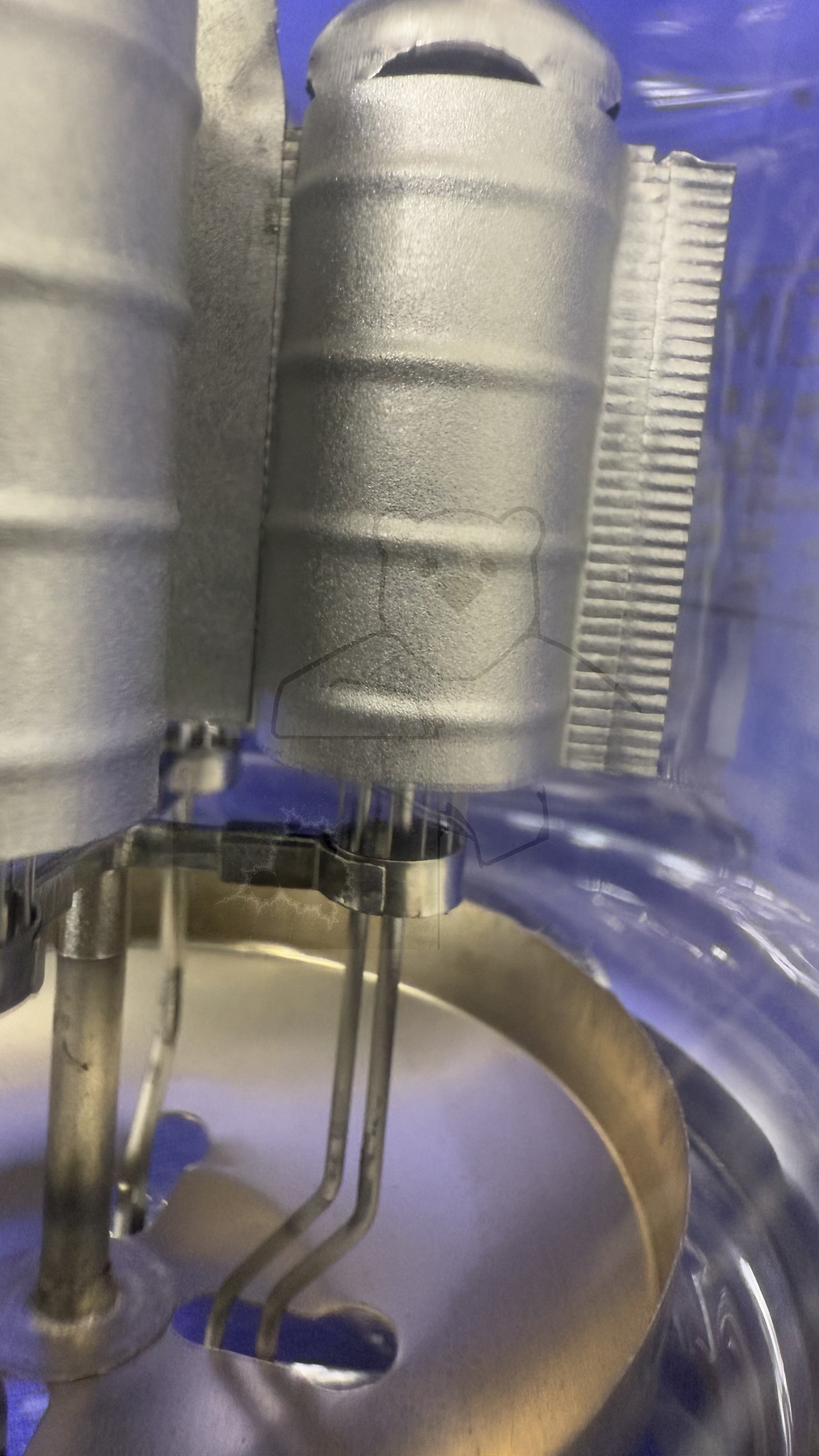

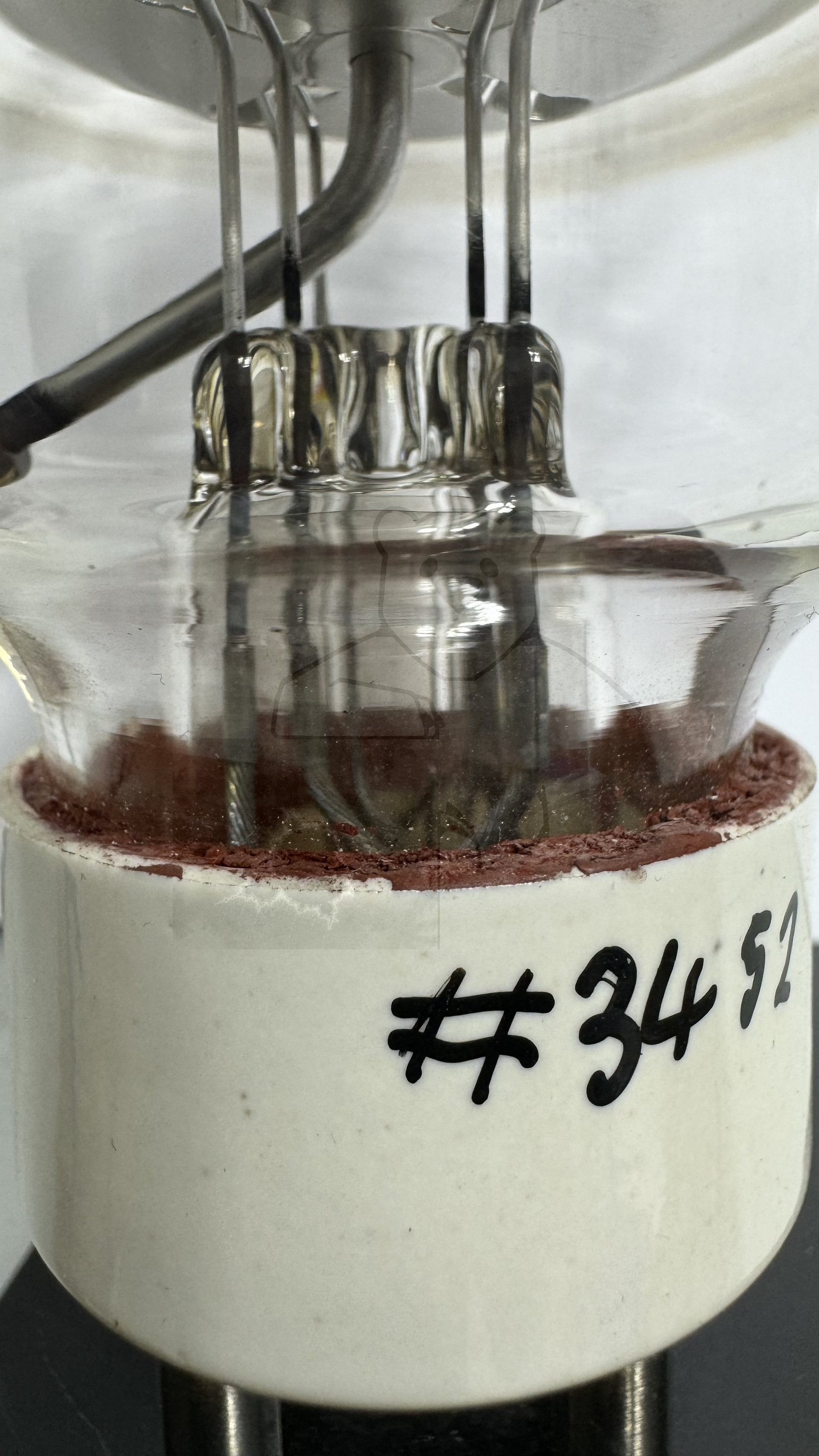

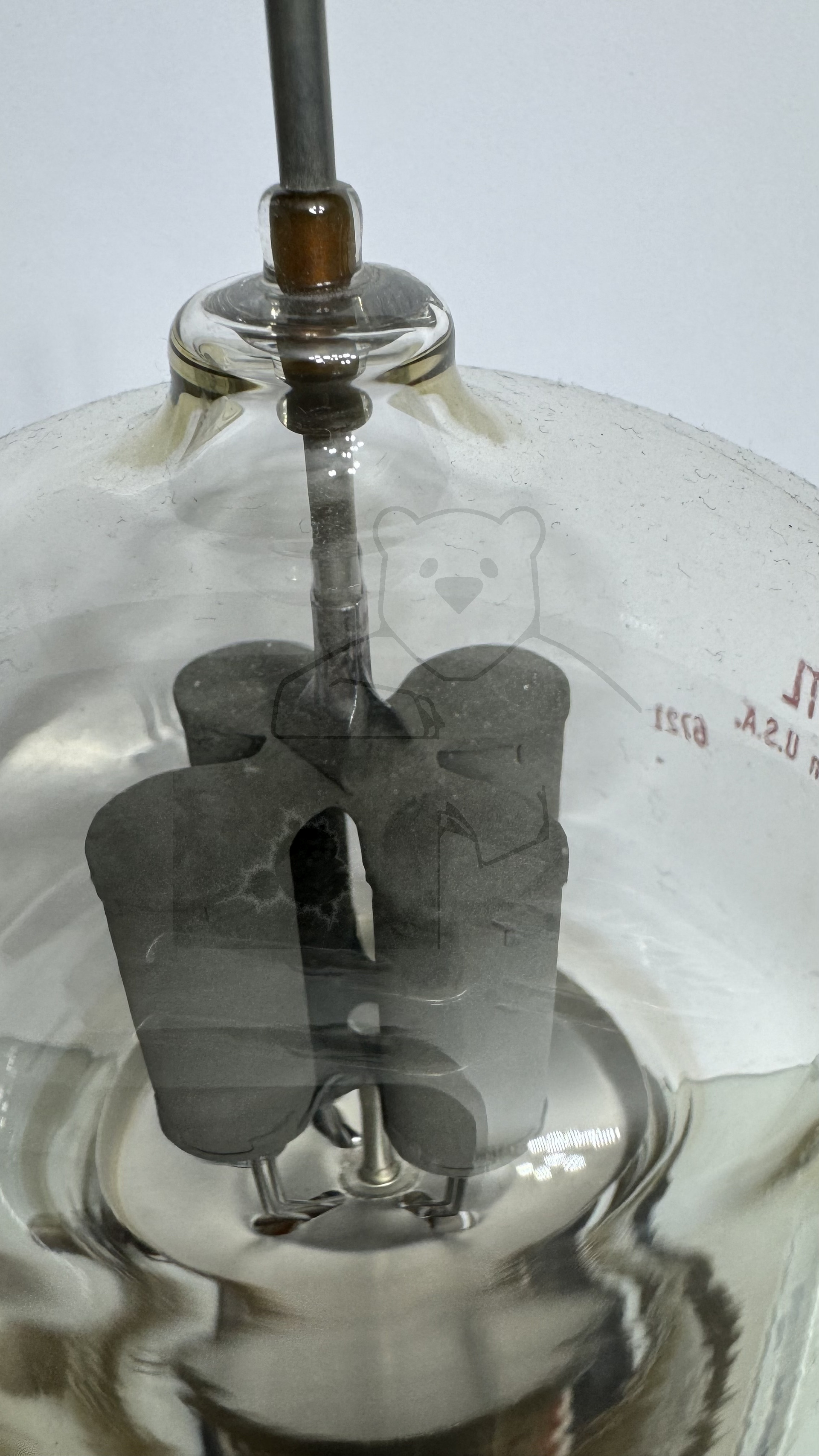

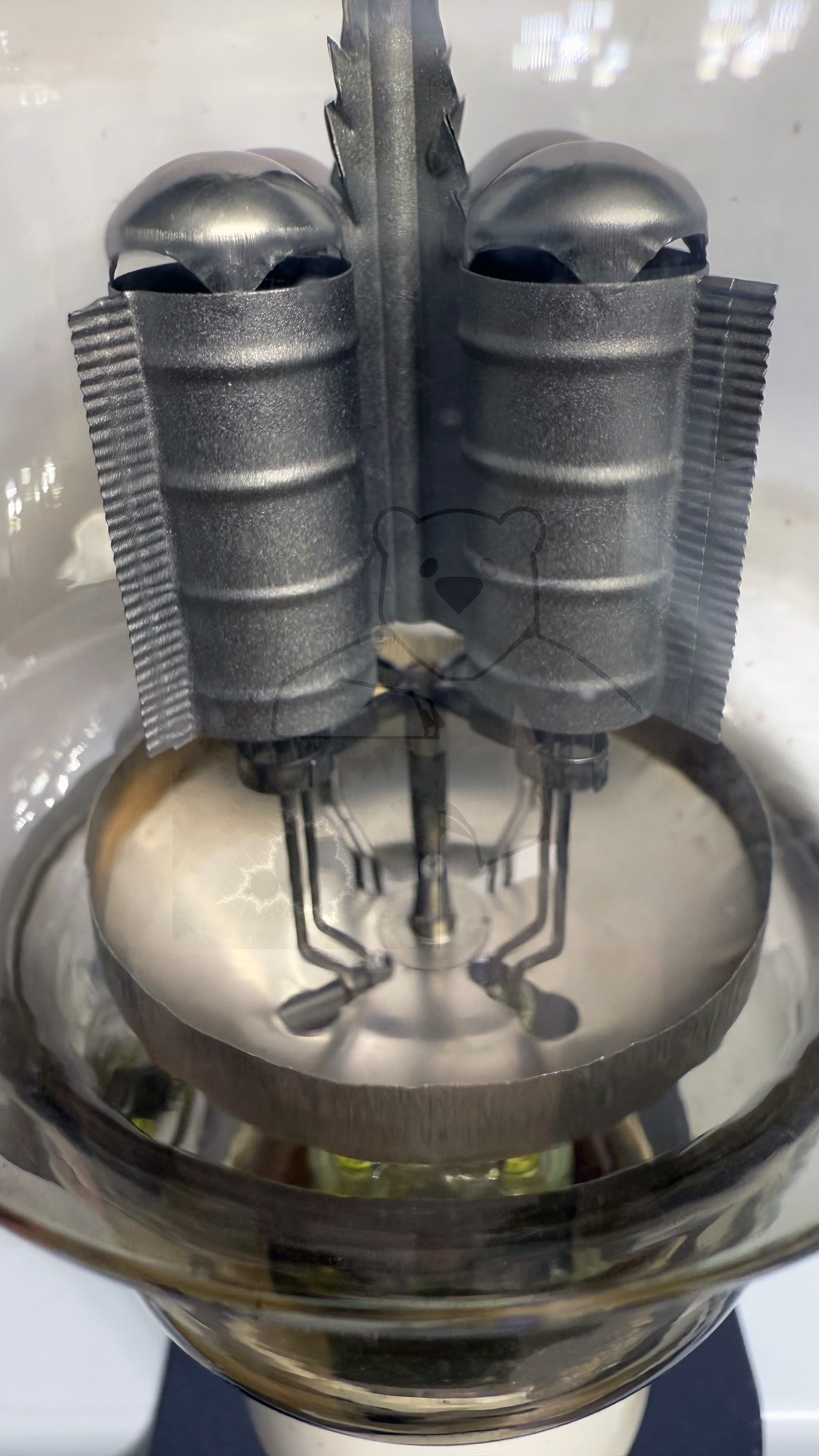

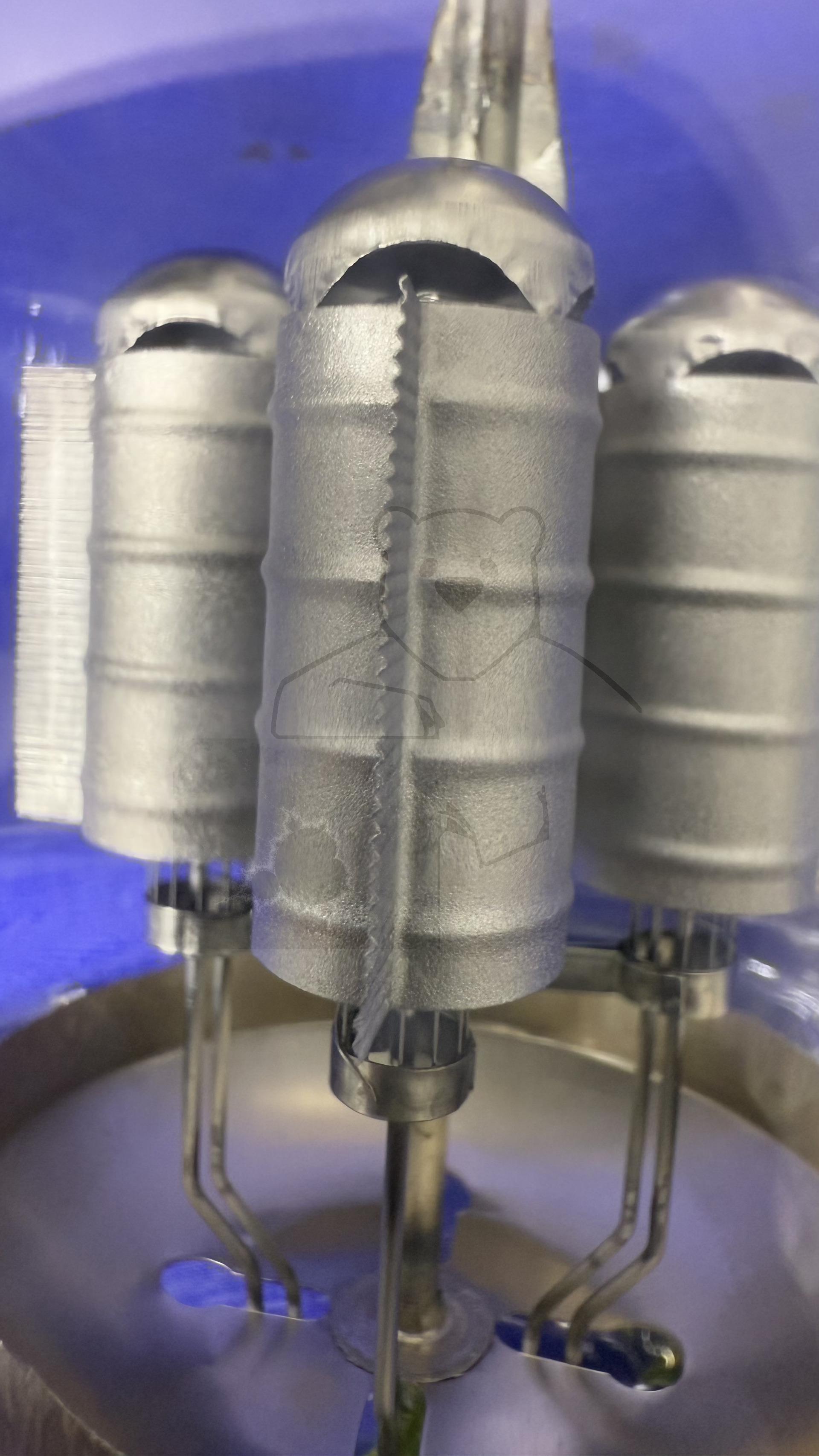

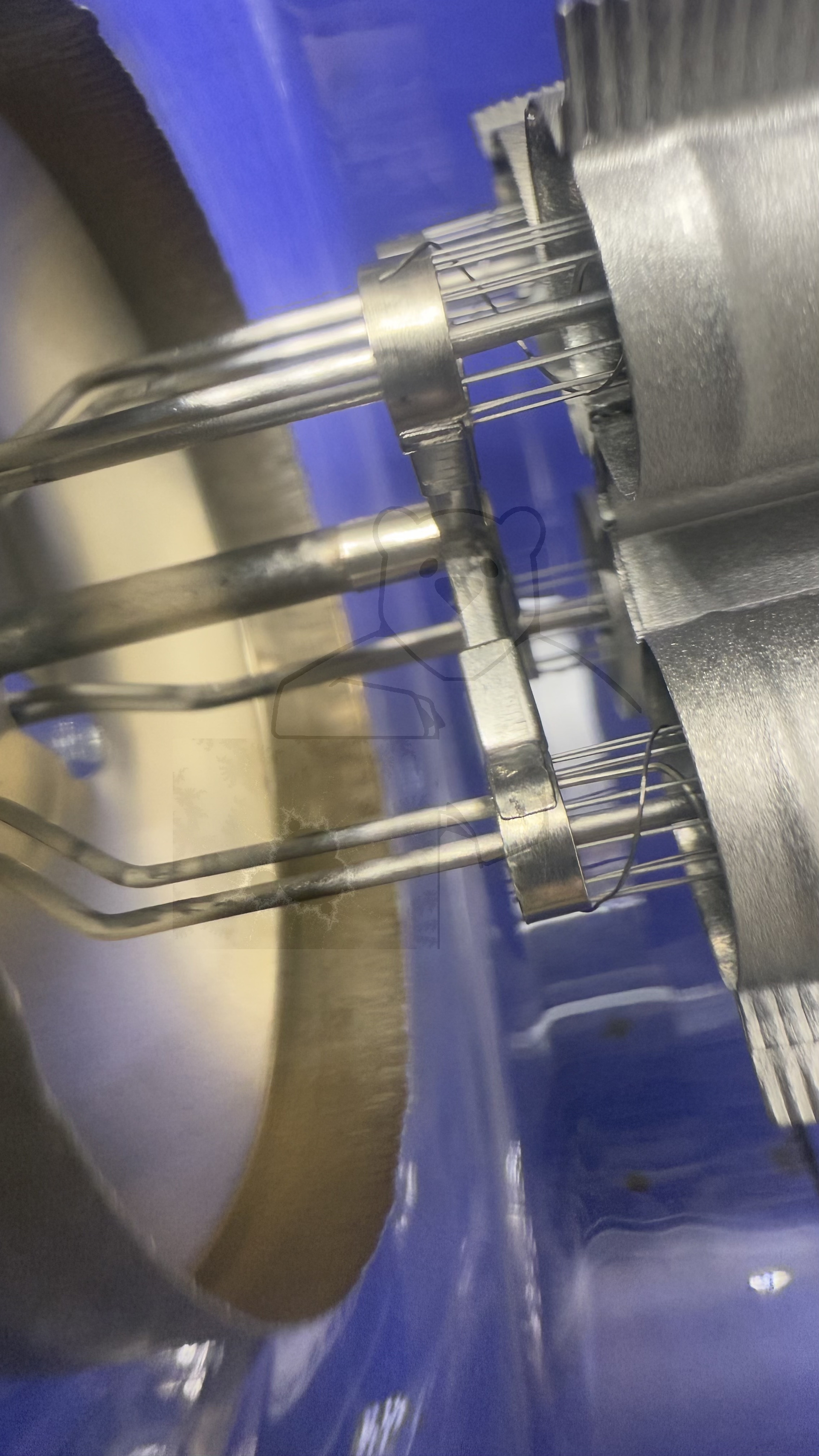

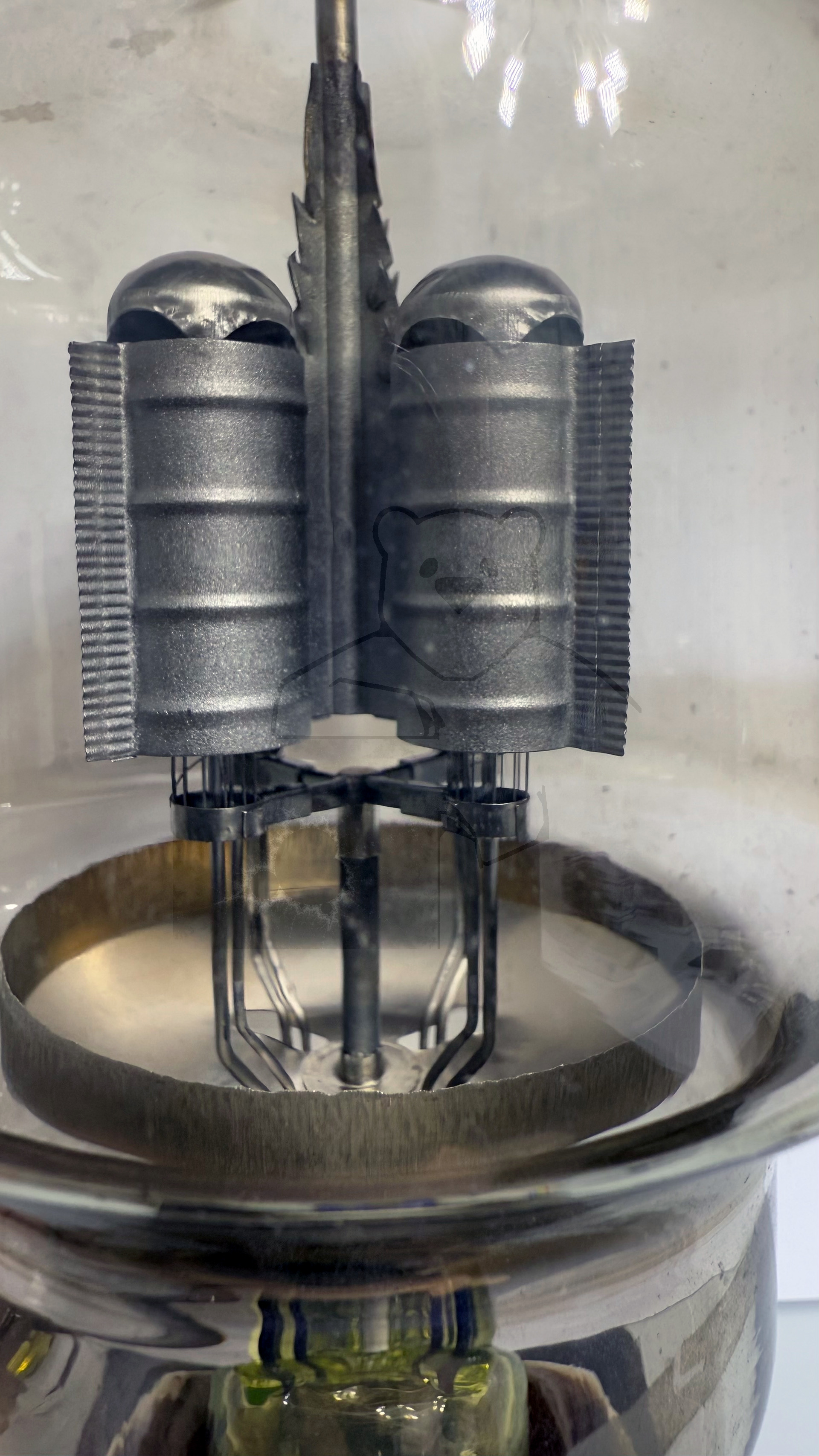

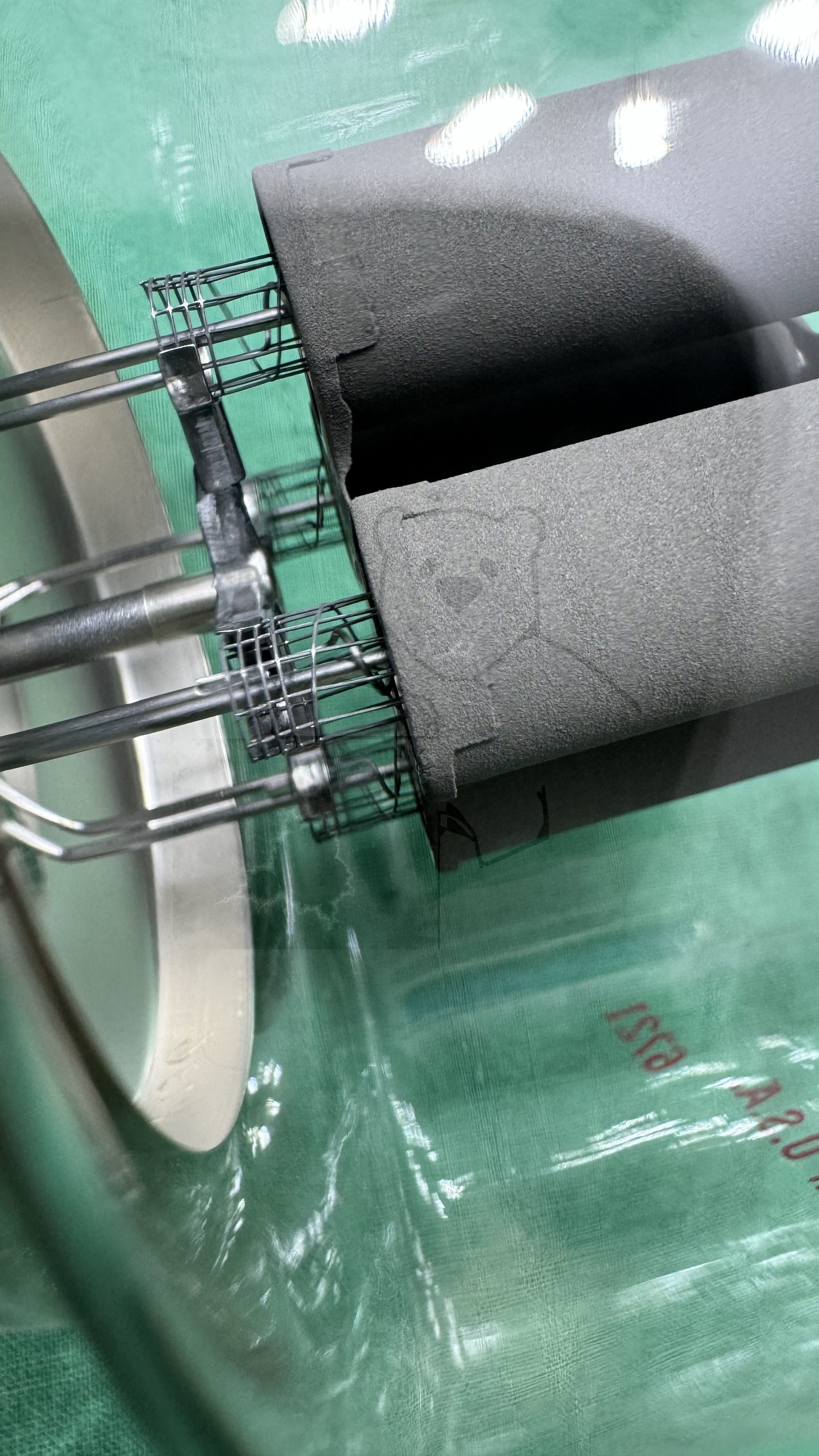

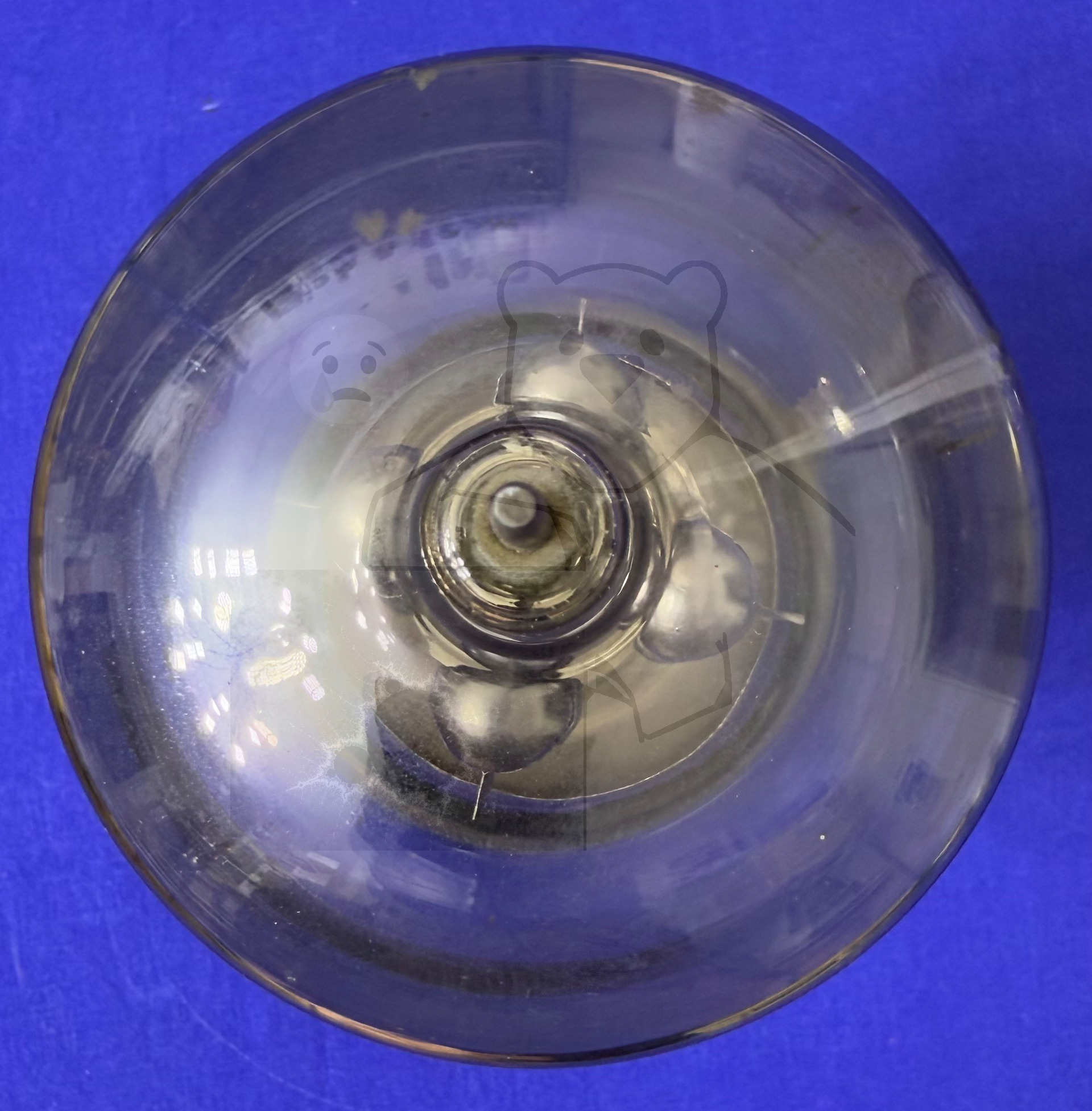

Daten und Bilder der Röhre: 304TL

🔎 Beschreibung der Röhre: 304TL

Name	304TL
Vergleichsname	VT-129
Heizspannung (Volt)	5 oder 10
Heizstrom (Ampère)	25 oder 12,5
Art der Heizung	Direkt

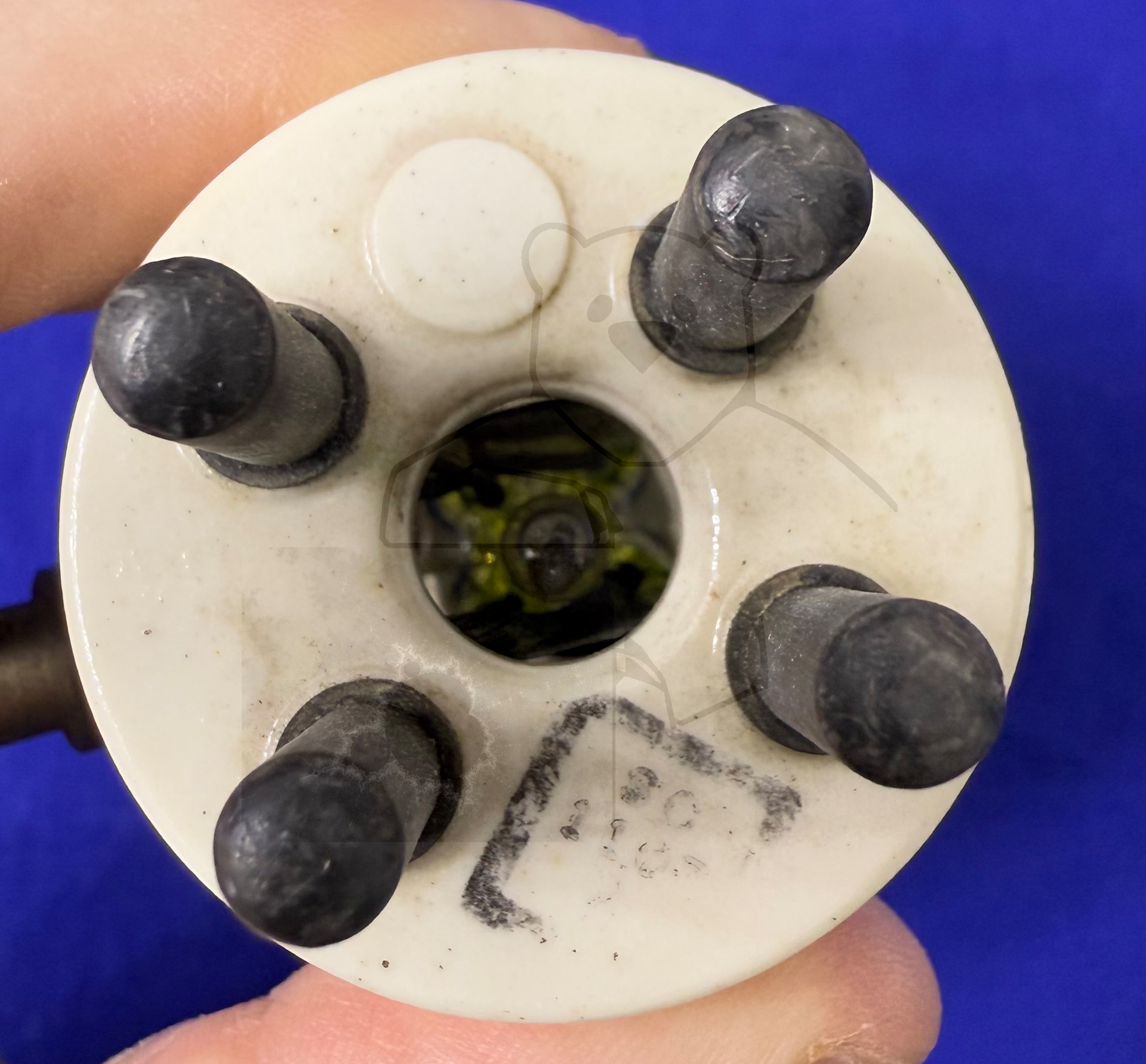

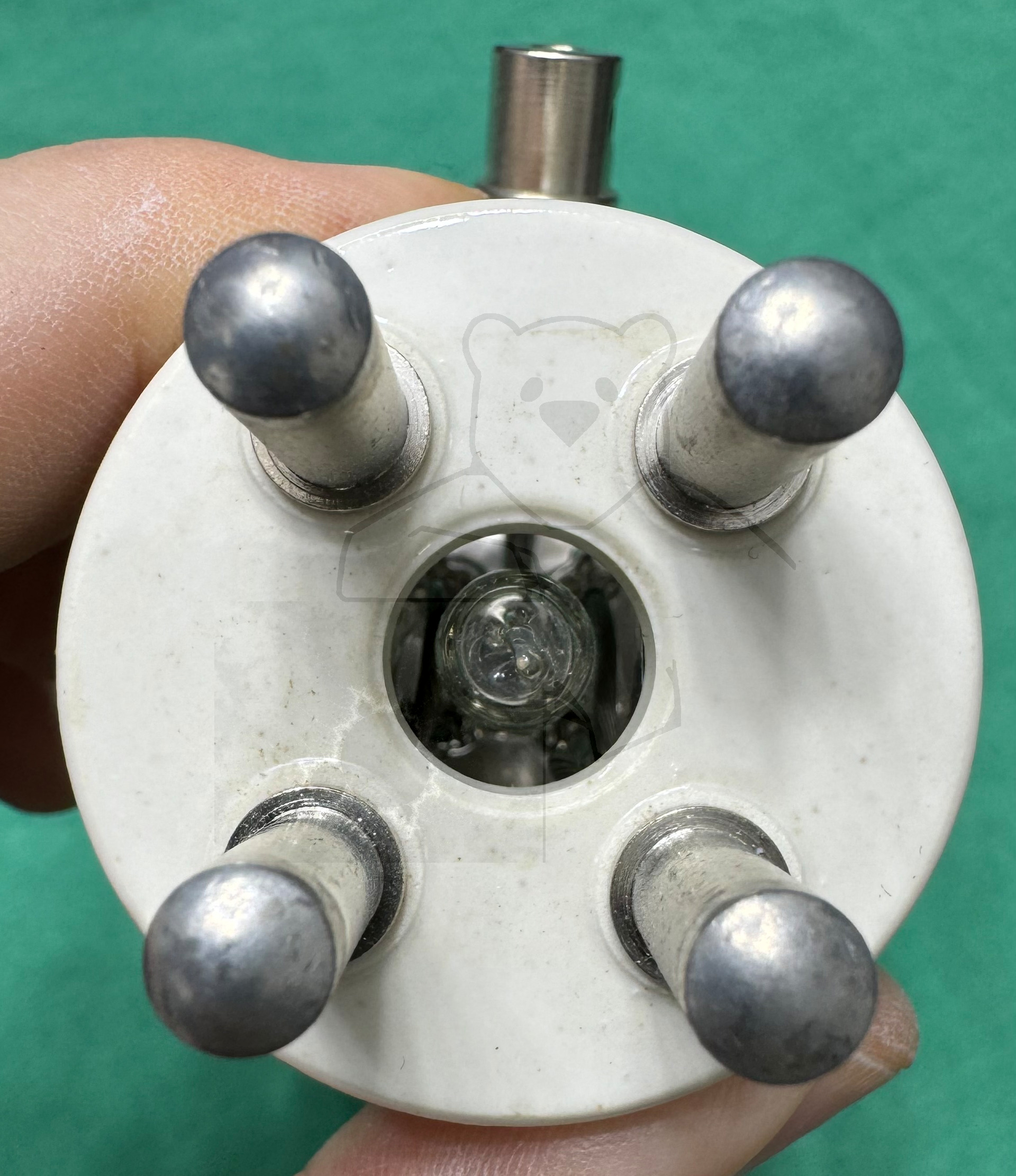

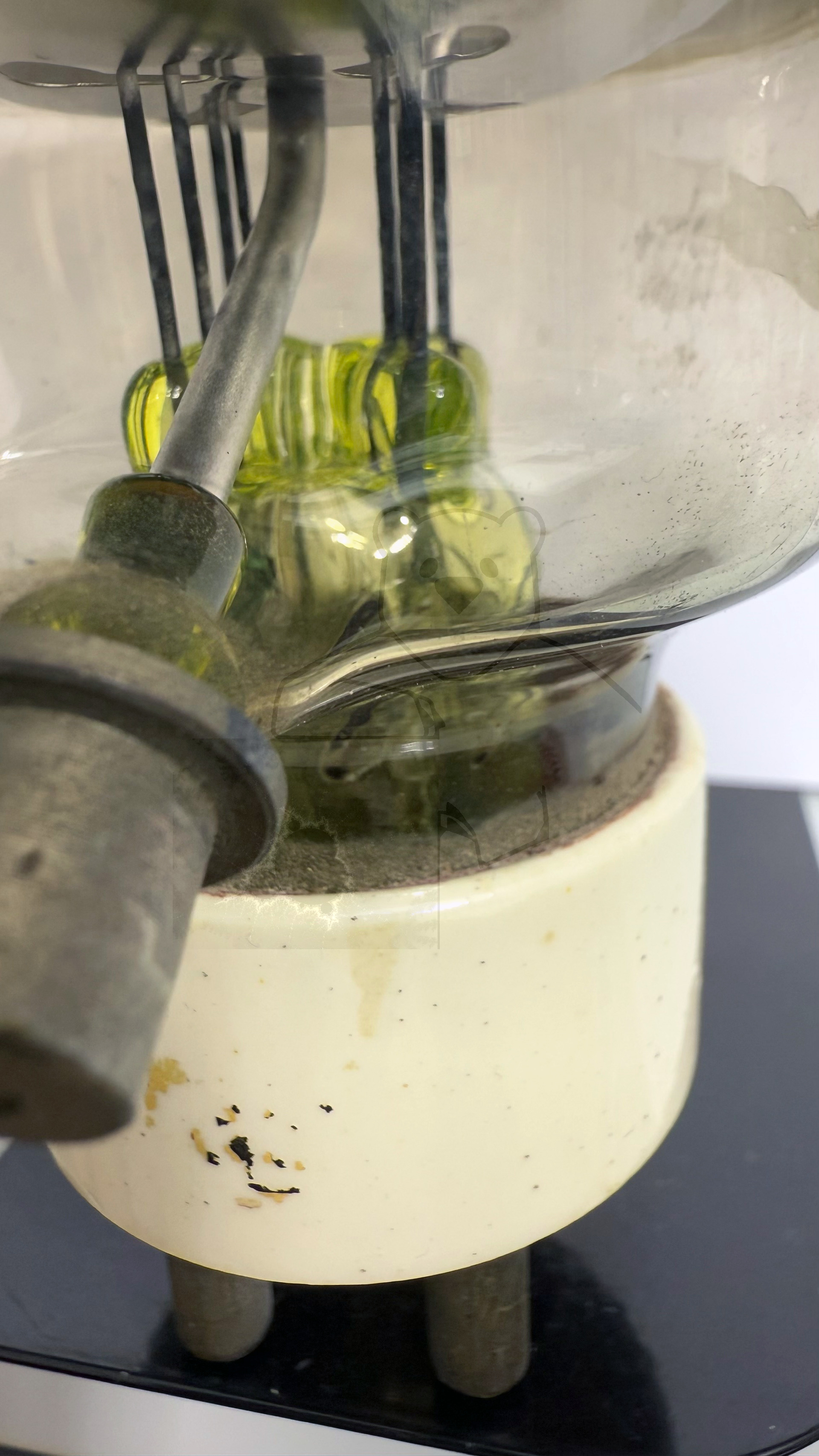

Röhren mit Sockel	→ Informationen zum Sockel: USA, Spezial, 4pol. → Liste aller Röhren mit: USA, Spezial, 4pol.
Zusätzliche Informationen	Die Röhre kann mit 5V oder 10V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	16.08.2016 02:47:36

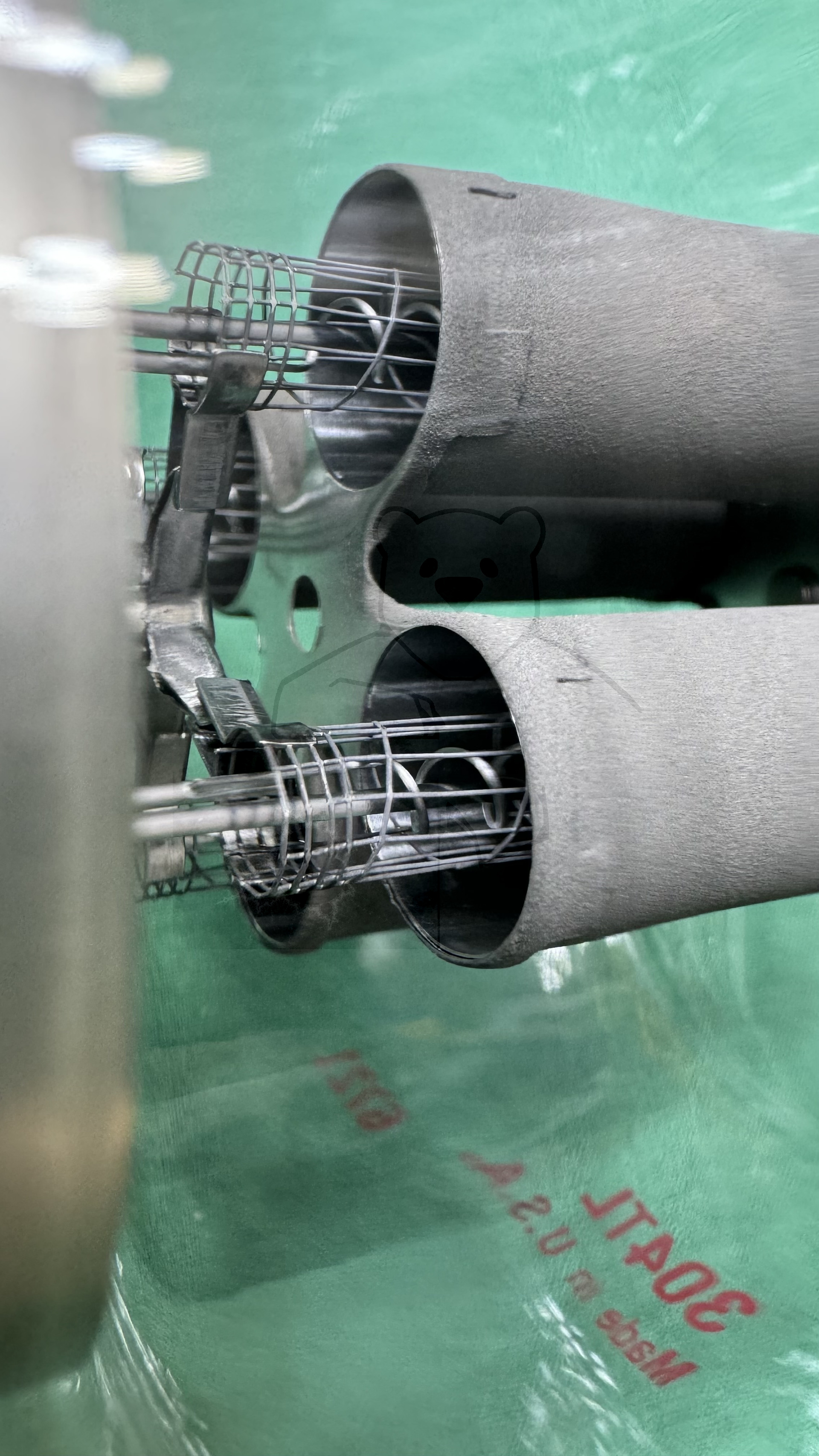

🔎 Beschreibung der Systeme für die Röhre: 304TL

	System 1
Kathode	1, 4

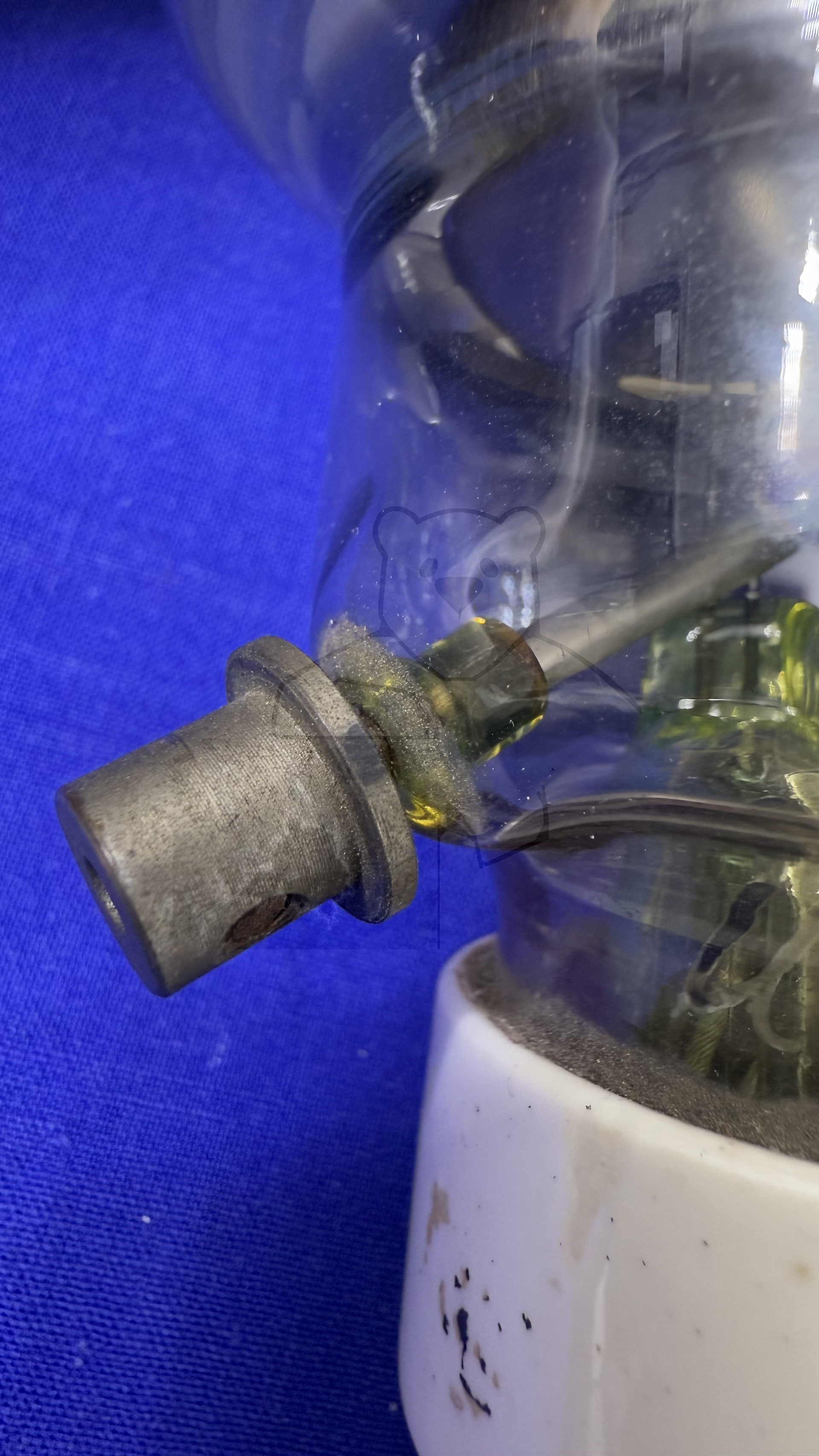

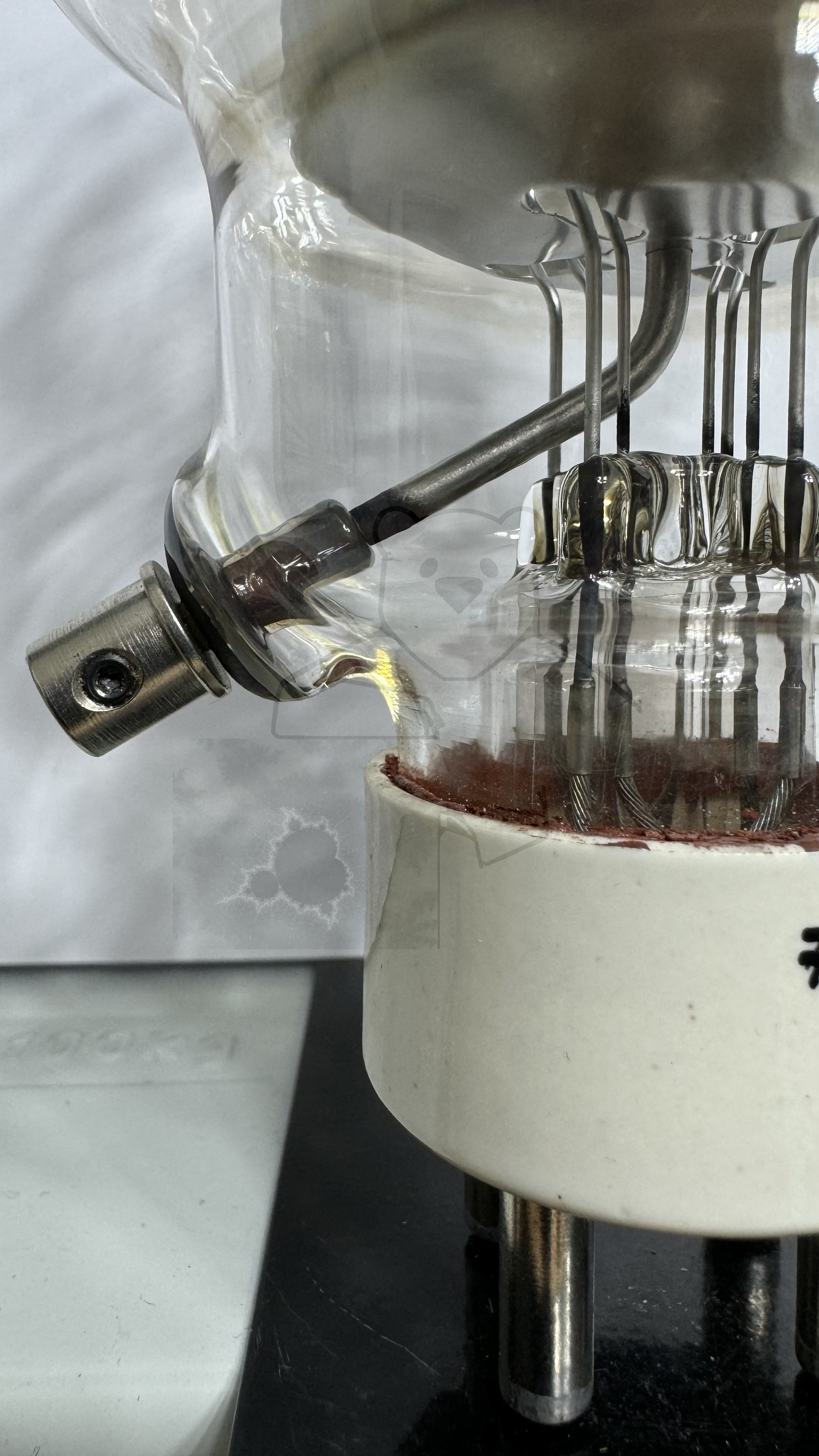

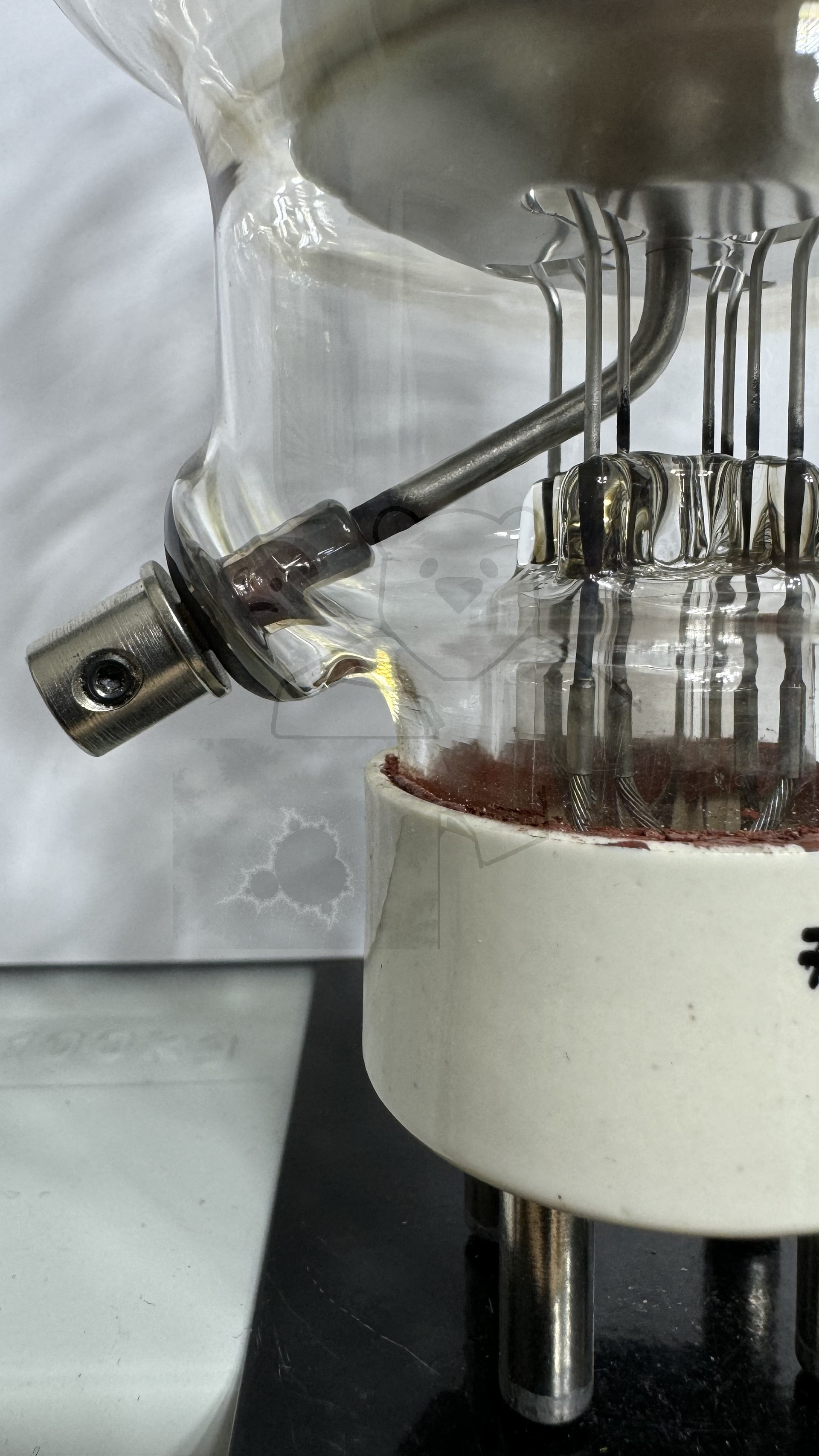

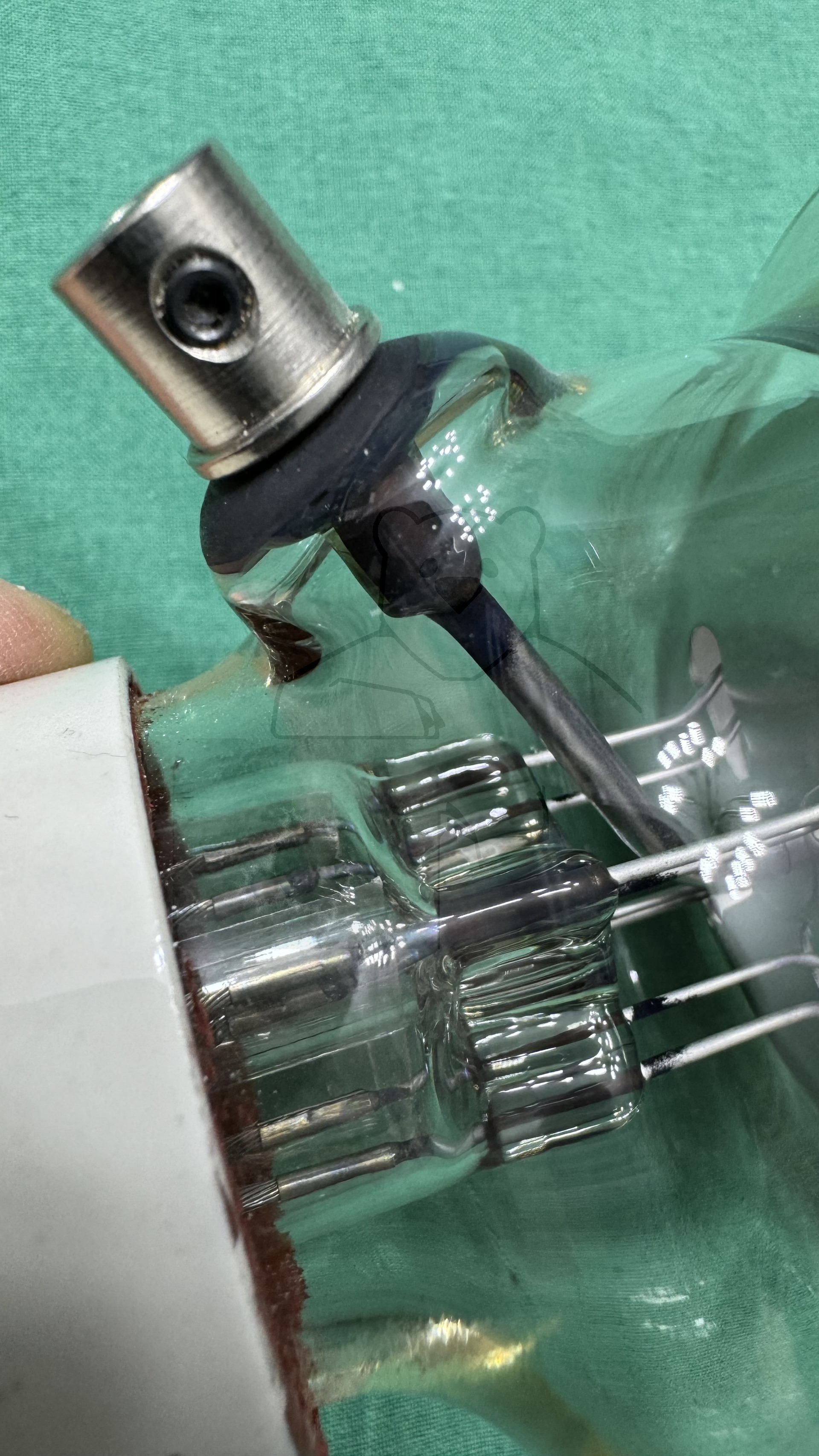

Gitter 1	Seitenanschluss
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7

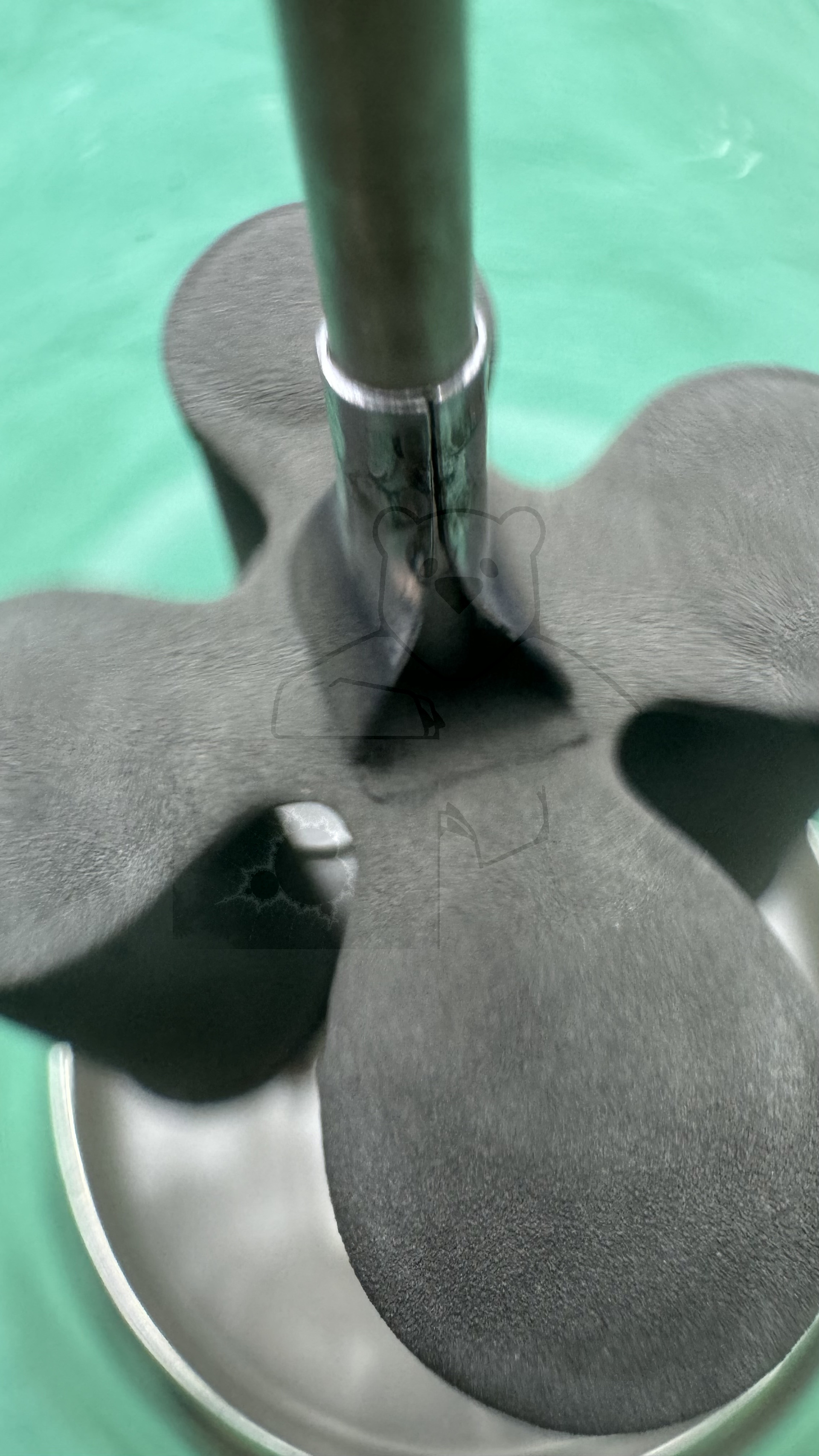

Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 2 und 3, 4
Abschirmung
Funktion	→ Oszillator / Modulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 304TL

Bildquelle: Eimac Datenblatt

🔎 Datenblätter zur Röhre: 304TL
Datenblatt 304TL Eimac Version 1.pdf (534 kB)
Datenblatt 304TL Eimac Version 2 [www.tubedata.info].pdf (781 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
