🔎 Beschreibung der Röhre: 2Ж2М
| Name | 2Ж2М |
| Vergleichsname | 2J2M |
| Heizspannung (Volt) | 2 |
| Heizstrom (Ampère) | 0,06 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | → Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 19.12.2020 12:53:07 |
🔎 Beschreibung der Systeme für die Röhre: 2Ж2М
| System 1 | |
| Kathode | 2 |
| Gitter 1 | Kappe |
| Gitter 2 | 4 |
| Gitter 3 | 8 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 3 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 2, 7 |
| Abschirmung | |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Bilder der Röhre: 2Ж2М
Röhre 2Ж2М #8124 Bild 1
Röhre 2Ж2М #8124 Bild 2
Röhre 2Ж2М #8124 Bild 3
Röhre 2Ж2М #8124 Bild 4
Röhre 2Ж2М #8124 Bild 5
Röhre 2Ж2М #8126 Bild 1
Röhre 2Ж2М #8126 Bild 2
Röhre 2Ж2М #8126 Bild 3
Röhre 2Ж2М #8126 Bild 4
Röhre 2Ж2М #8126 Bild 5
Röhre 2Ж2М #8127 Bild 1
Röhre 2Ж2М #8127 Bild 2
Röhre 2Ж2М #8127 Bild 3
Röhre 2Ж2М #8127 Bild 4
Röhre 2Ж2М #8127 Bild 5
Röhre 2Ж2М #8128 Bild 1

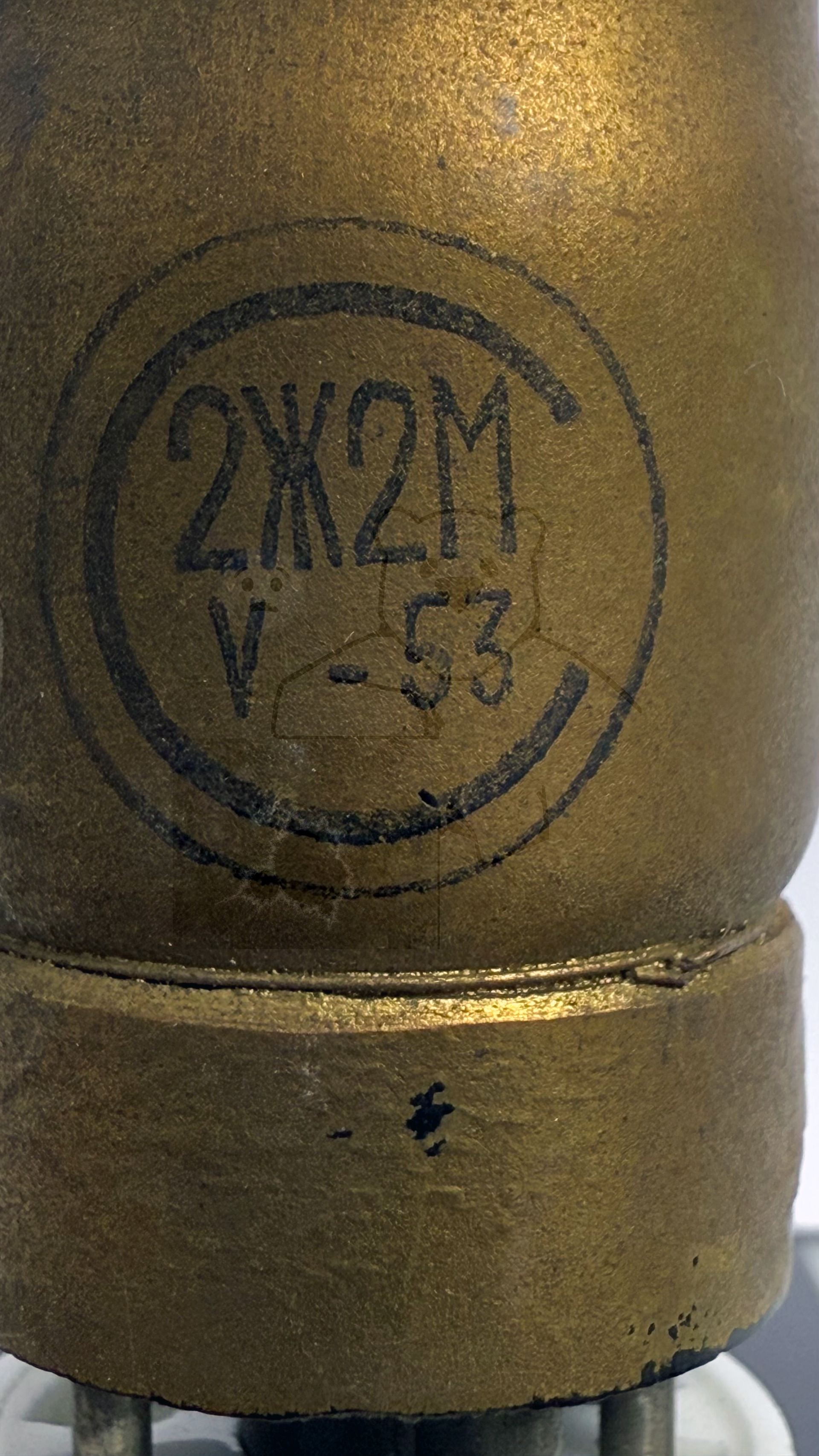

Röhre 2Ж2М #8128 Bild 2
Röhre 2Ж2М #8128 Bild 3
Röhre 2Ж2М #8128 Bild 4
Röhre 2Ж2М #8128 Bild 5

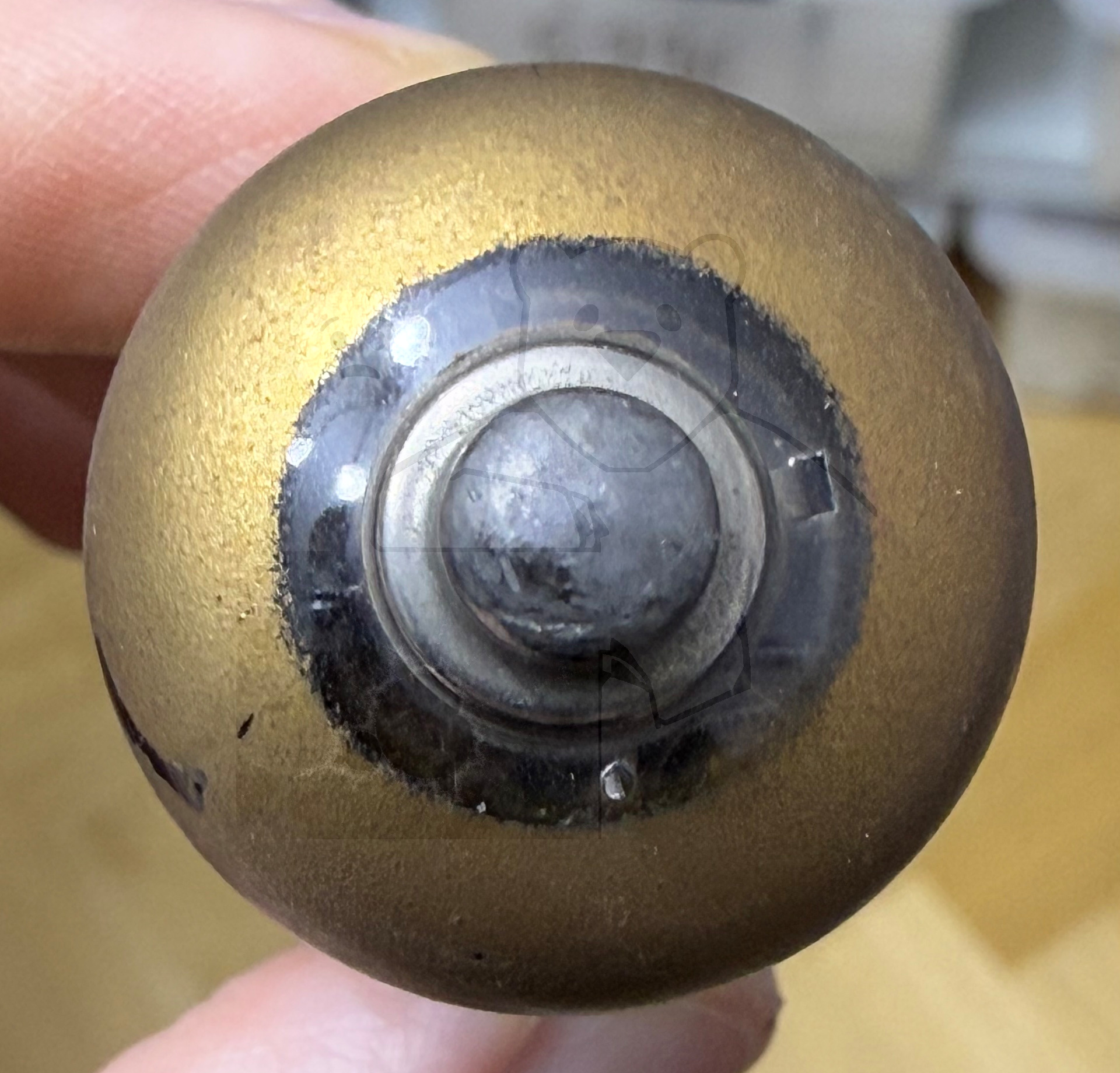

Röhre 2Ж2М #8128 Bild 6
Röhre 2Ж2М #8128 Bild 7
Röhre 2Ж2М #8129 Bild 1

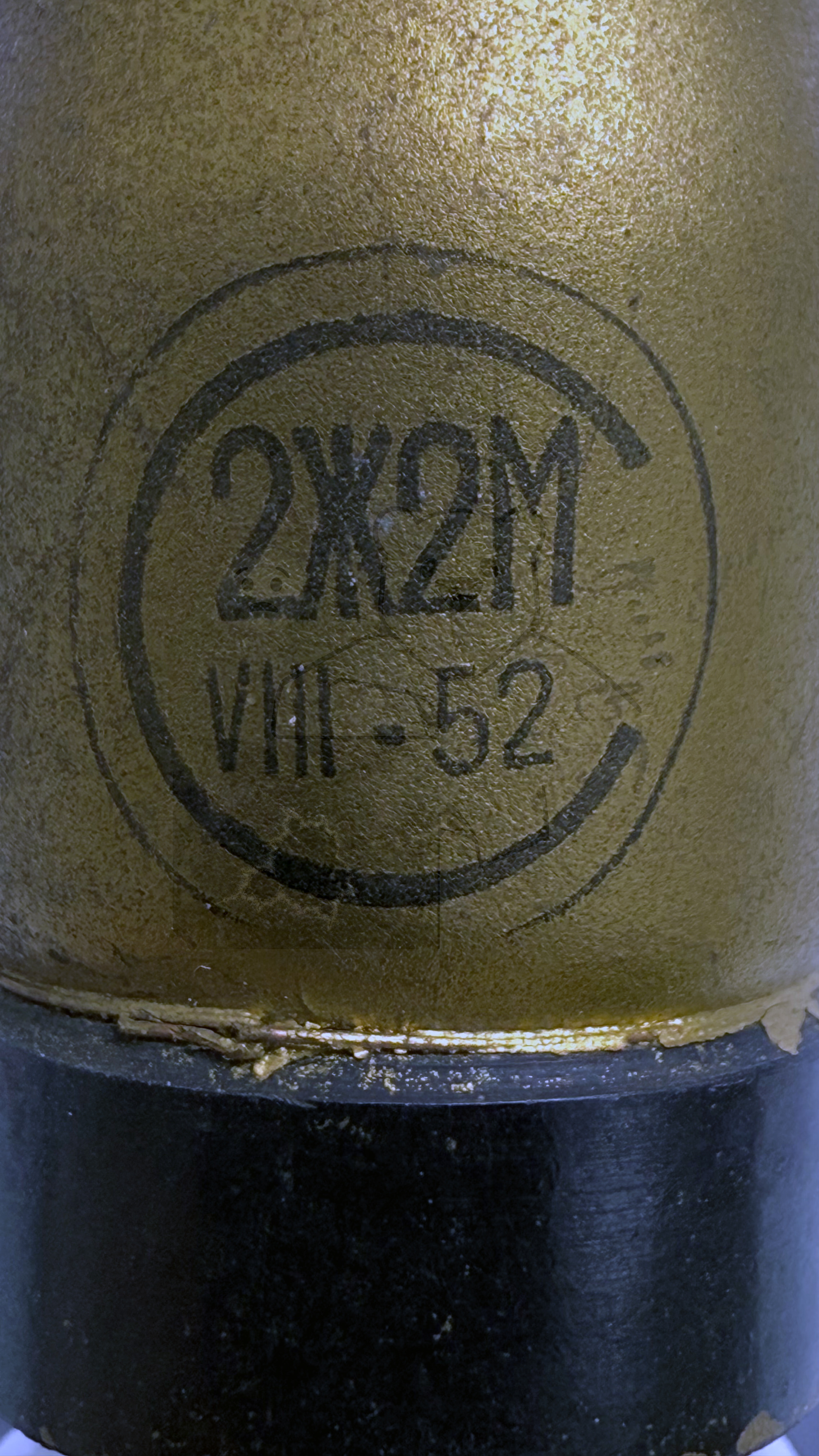

Röhre 2Ж2М #8129 Bild 2
Röhre 2Ж2М #8129 Bild 3
Röhre 2Ж2М #8129 Bild 4
Röhre 2Ж2М #8129 Bild 5
Röhre 2Ж2М #8130 Bild 1

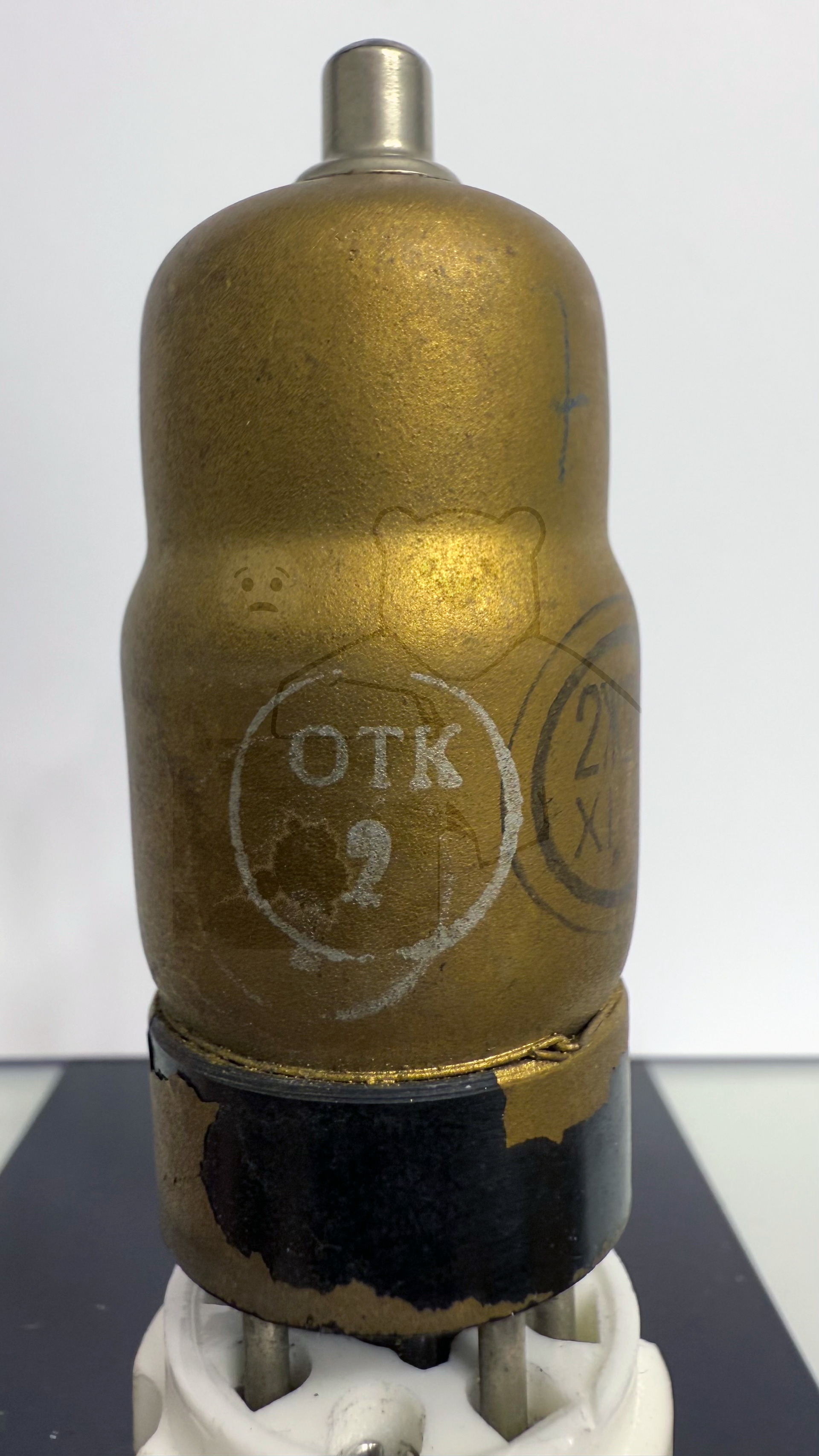

Röhre 2Ж2М #8130 Bild 2

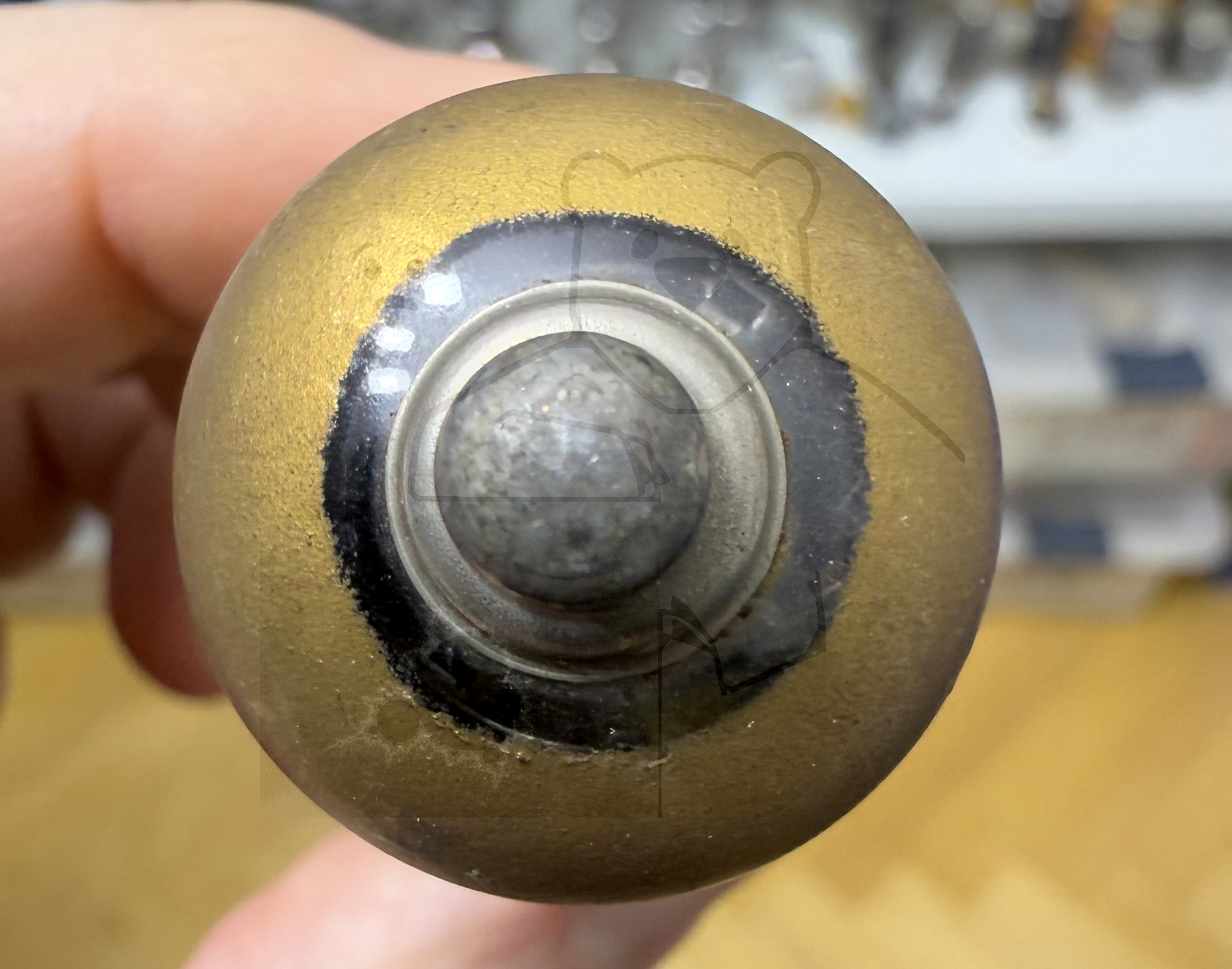

Röhre 2Ж2М #8130 Bild 3
Röhre 2Ж2М #8130 Bild 4
Röhre 2Ж2М #8131 Bild 1
Röhre 2Ж2М #8131 Bild 2
Röhre 2Ж2М #8131 Bild 3
Röhre 2Ж2М #8131 Bild 4
Röhre 2Ж2М #8131 Bild 5
🔎 Alle Röhren vom Typ 2Ж2М in der Sammlung
- → 2Ж2М Inventar: 08124 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08126 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08127 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08128 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08129 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08130 Hersteller: → UdSSR (Allgemein)
- → 2Ж2М Inventar: 08131 Hersteller: → UdSSR (Allgemein)
