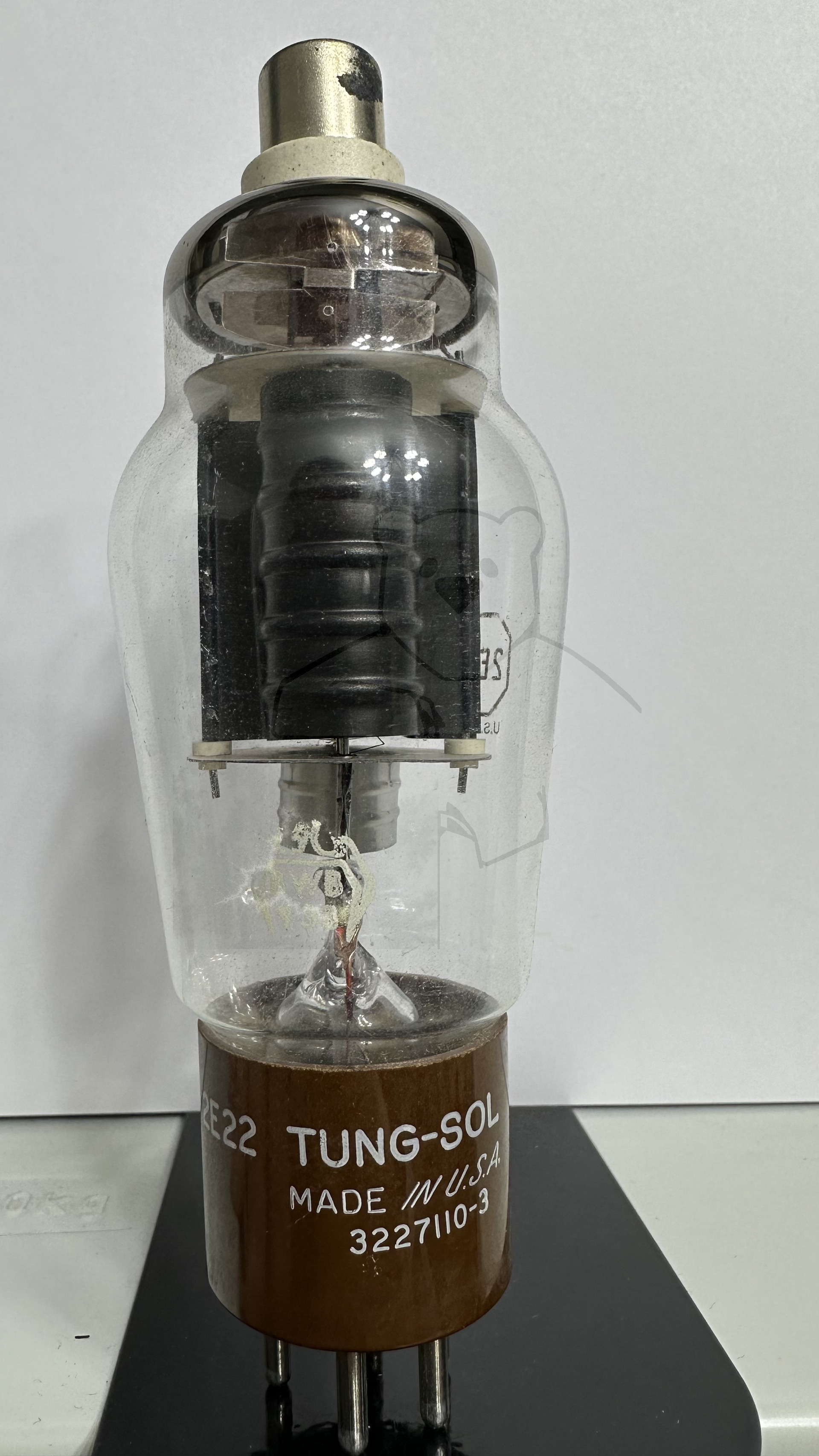

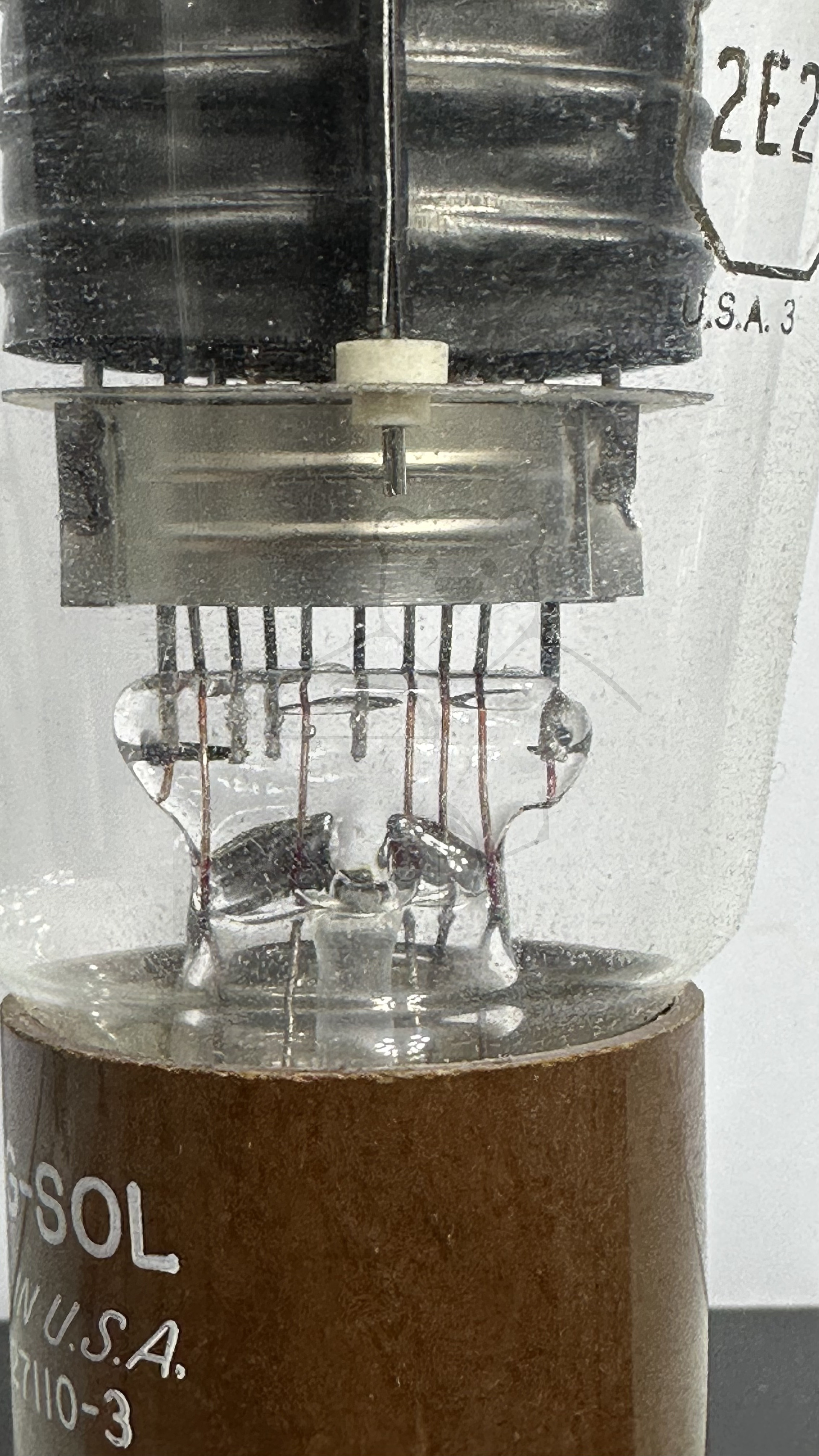

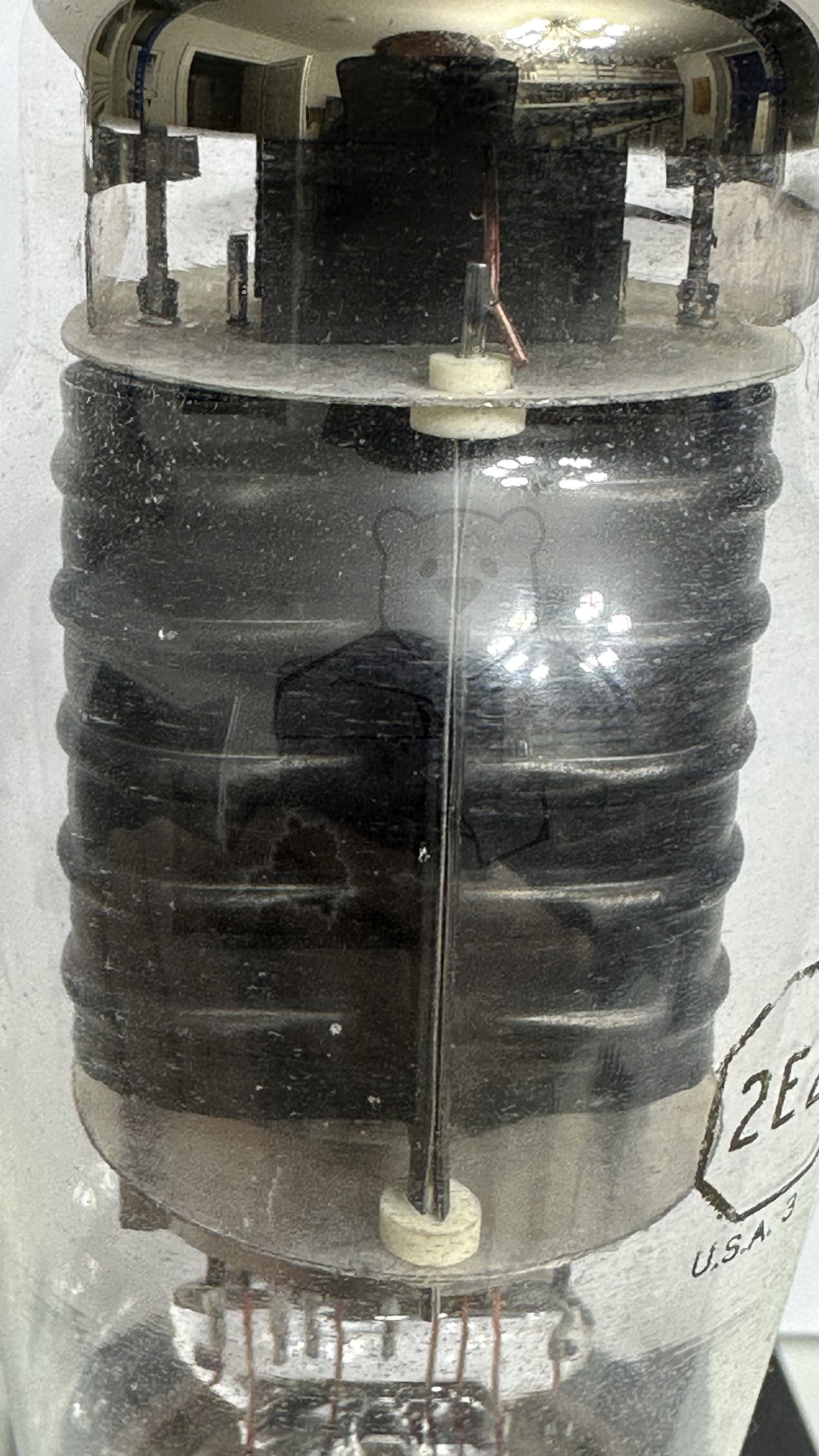

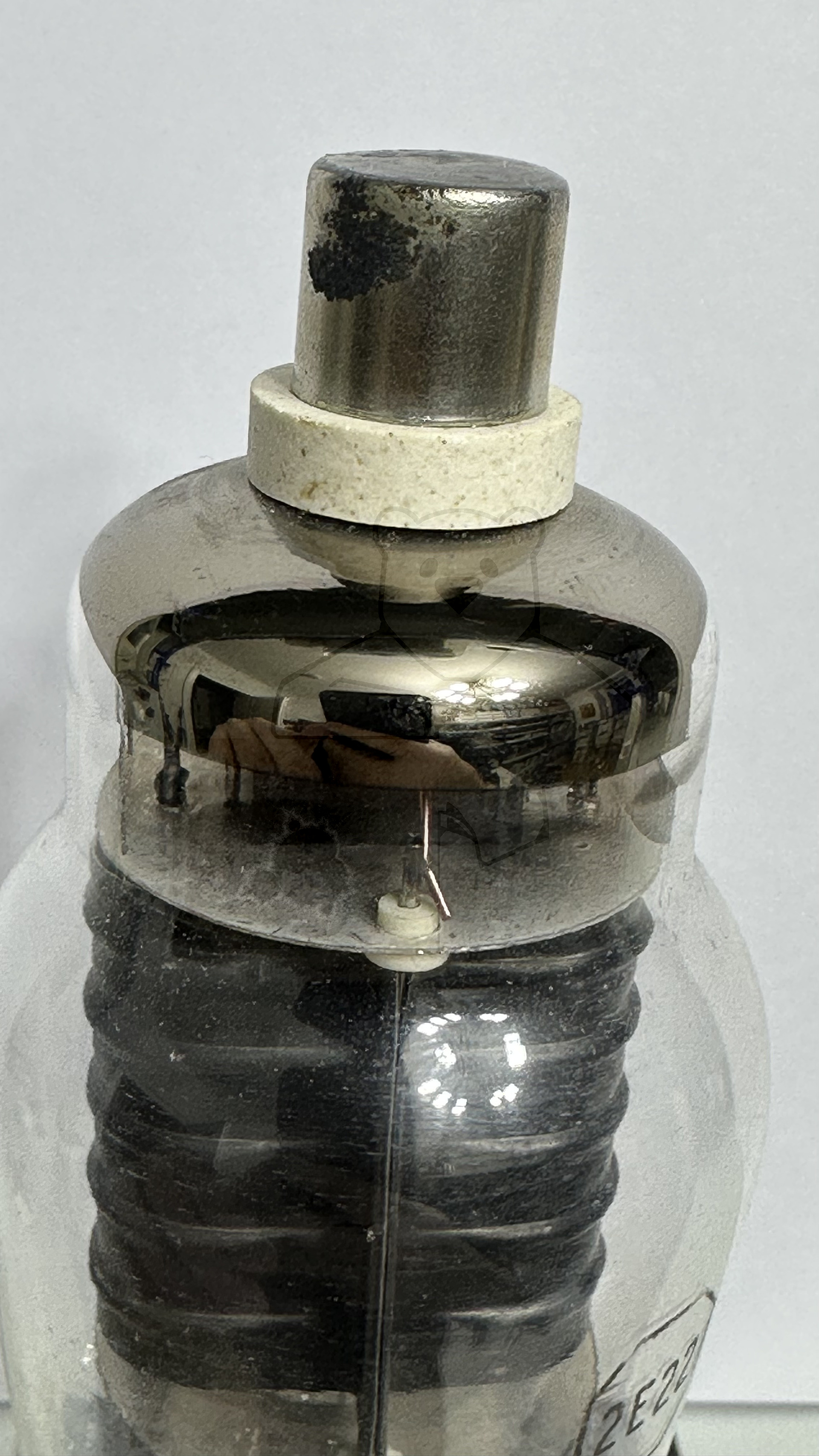

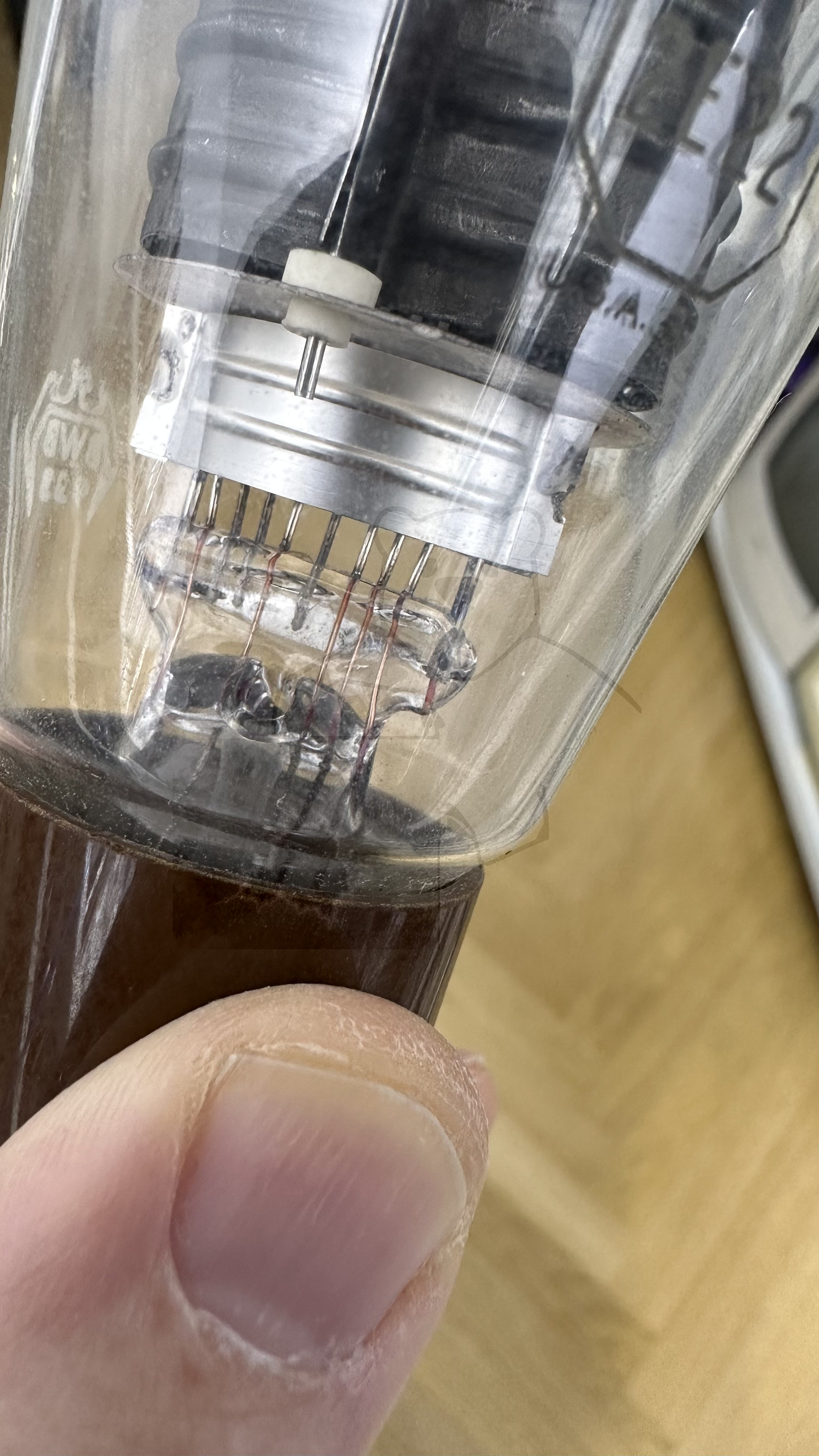

Daten und Bilder der Röhre: 2E22

🔎 Beschreibung der Röhre: 2E22

Name	2E22
Vergleichsname	CV798 DT70 TS70
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	1,5
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: USA, Small, 5pol. → Liste aller Röhren mit: USA, Small, 5pol.
Zusätzliche Informationen
Letzte Änderung	16.08.2016 02:41:24

🔎 Beschreibung der Systeme für die Röhre: 2E22

	System 1
Kathode	1
Gitter 1	3
Gitter 2	2
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	1, 5
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

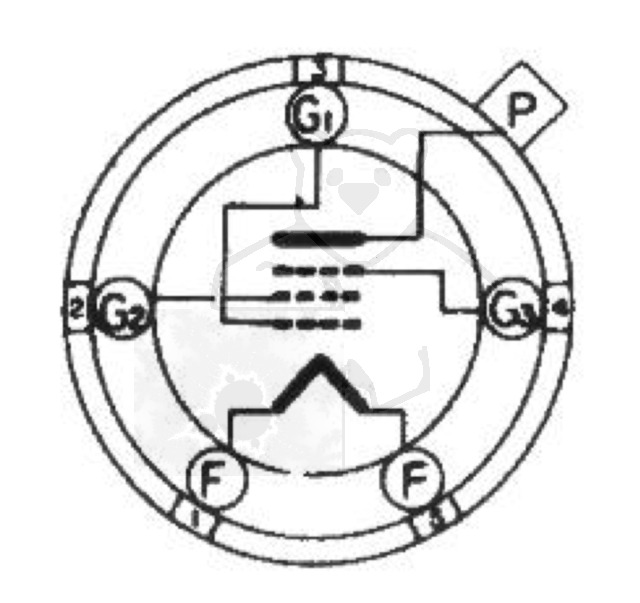

🔎 Sockelschaltung der 2E22

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 2E22
Datenblatt 2E22 Tung-Sol [www.tubedata.info].pdf (265 kB)
Pruefkarte 2E22 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
