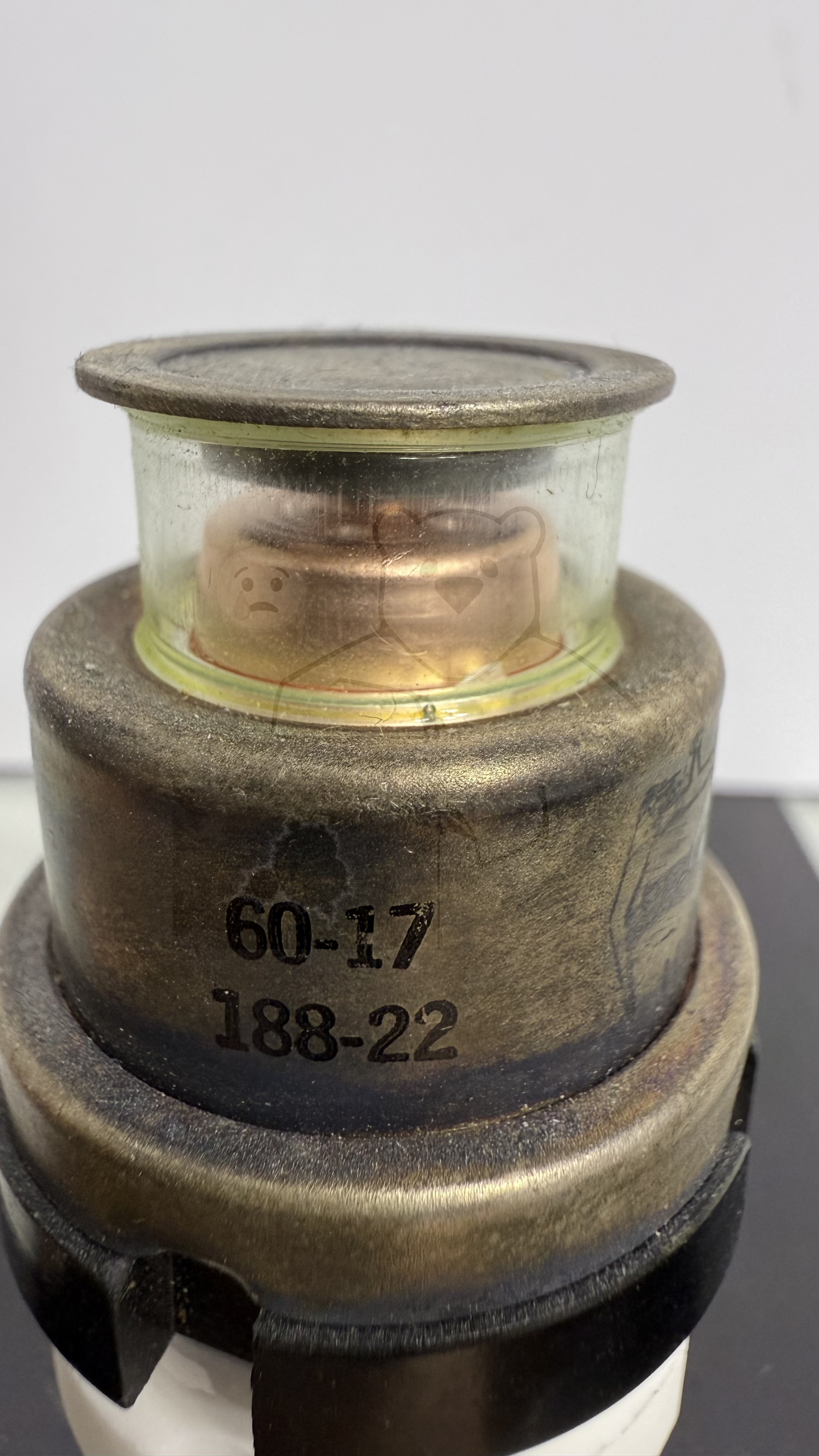

Daten und Bilder der Röhre: 2B22

🔎 Beschreibung der Röhre: 2B22

Name	2B22
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,75
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	09.08.2018 21:28:56

🔎 Beschreibung der Systeme für die Röhre: 2B22

	System 1
Kathode	3, 5, 8 - HF Kathode Aussenring
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	2, 7
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 2B22

Bildquelle: Unbekanntes Datenblatt

🔎 Datenblätter zur Röhre: 2B22
Datenblatt 2B22 RMA [www.tubedata.info].pdf (55 kB)
